在 SOLIDWORKS 中，“剖面图”是一个核心功能，用来切开模型或图纸，清晰展示其内部构造。这个概念分为模型剖面视图和工程图剖面视图两种主要类型。
模型中的剖面视图：看内部结构
在零件或装配体文档中，剖面视图就像一把“数字手术刀”，用来实时观察模型的内部结构。你可以随时开启或关闭它，方便检查内部特征。
如何操作？

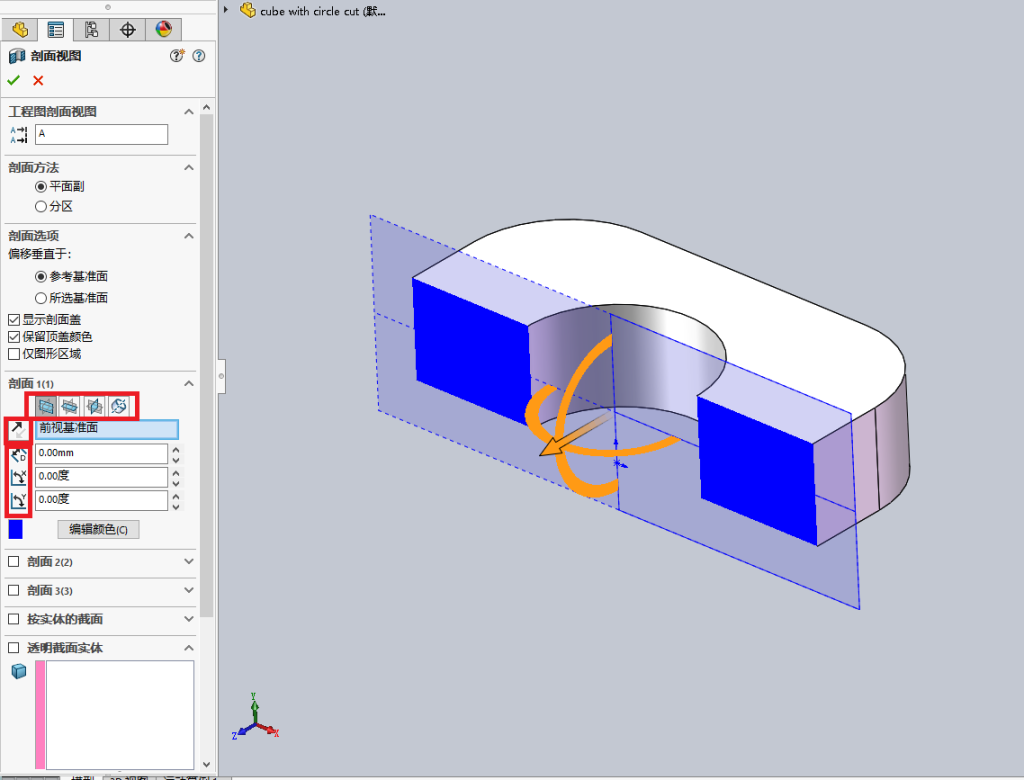

- 启动命令：点击“视图”工具栏上的“剖面视图”按钮。
- 定义切面：在属性管理器中，主要有两种“剖面方法”：
- 平面：通过选择1个、2个或3个基准面或平面来定义切割位置。

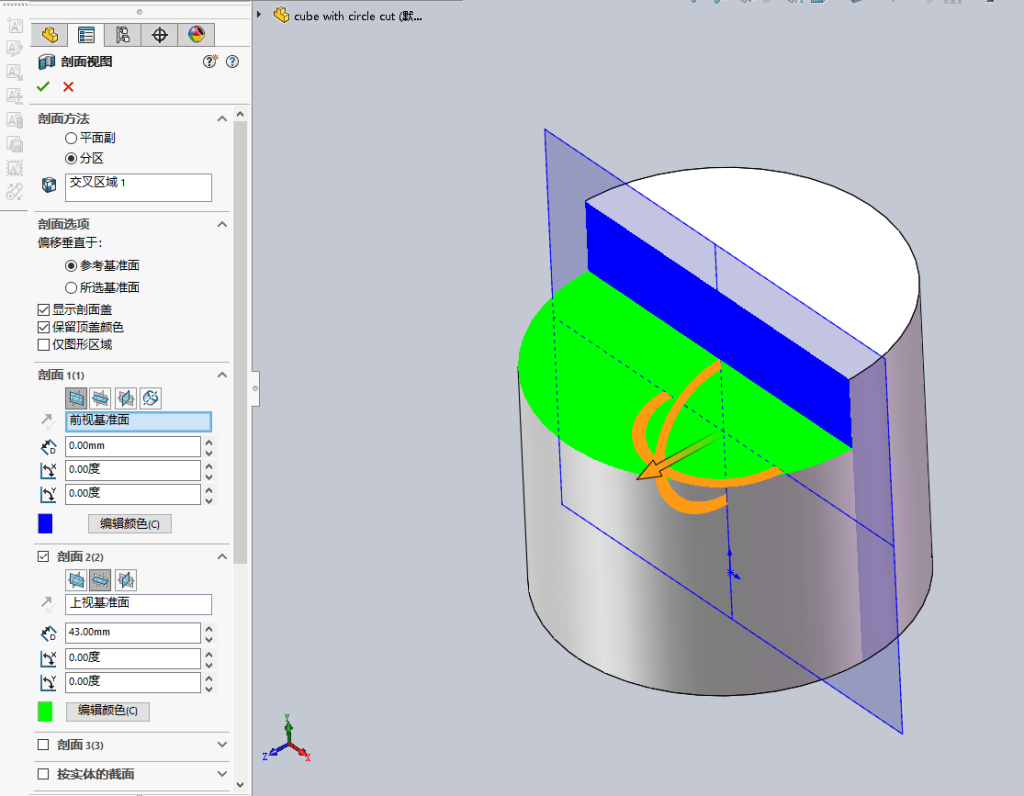

- 区域：通过选择由基准面和模型边界框相交形成的特定区域来定义。
- 精细控制：

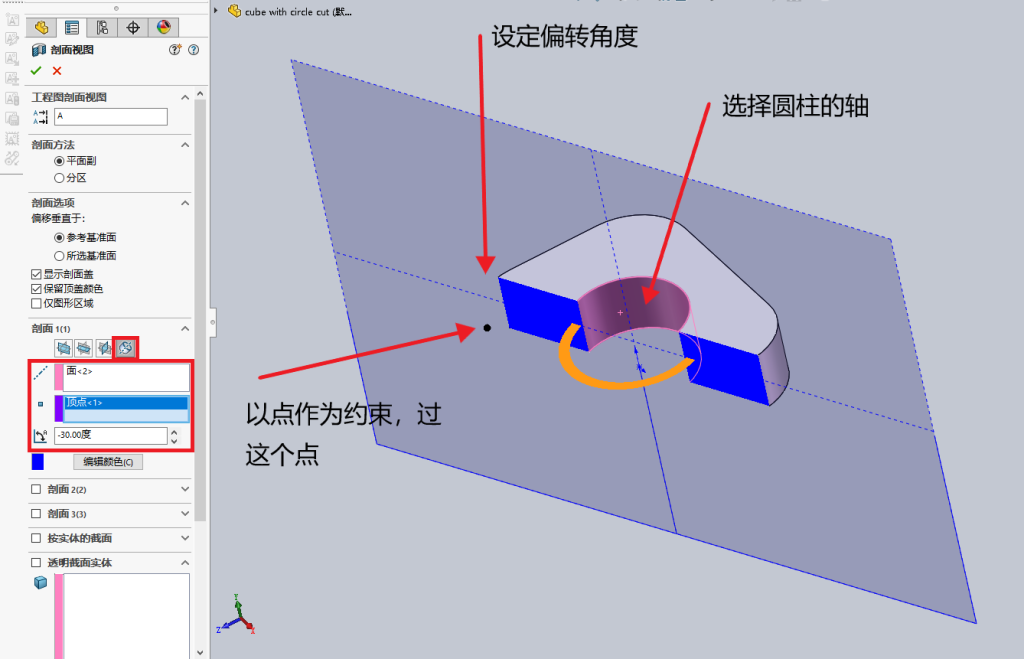

- 方向与偏移：可以调整切面的方向、偏移距离，甚至可以绕轴旋转剖面基准面。
- 显示选项：可以选择显示剖面盖（用颜色填充切面），或者让其透明以看清内部。
- 排除零部件：在装配体中，你可以排除某个特定零件，让它不被剖切，保持完整。
工程图中的剖面视图：输出技术图纸
在工程图中，剖面视图用于创建符合制图标准的2D技术图纸，是生成生产文件的关键步骤。
如何创建？
- 绘制剖切线：在工程图视图上，通过点击起点和终点，绘制一条或几条直线段作为剖切线。
- 放置视图：移动鼠标预览生成的剖面视图，然后点击放置到图纸上。
丰富的控制选项：
你可以在属性管理器中对视图进行精细调整：
- 类型：可以是局部剖视图（只剖切零件的一部分）或横截面（只显示被切到的面）。
- 样式：可以控制剖面线的样式、比例，以及在装配体中让不同零件的剖面线样式自动交替。
- 深度：可以控制剖面深度，只显示到特定距离的剖面，常用于显示局部结构。
进阶技巧与规则
- 在模型和工程图中通用：如果在零件或装配体中保存了剖面视图，它也可以作为“注解视图”被工程图所引用。

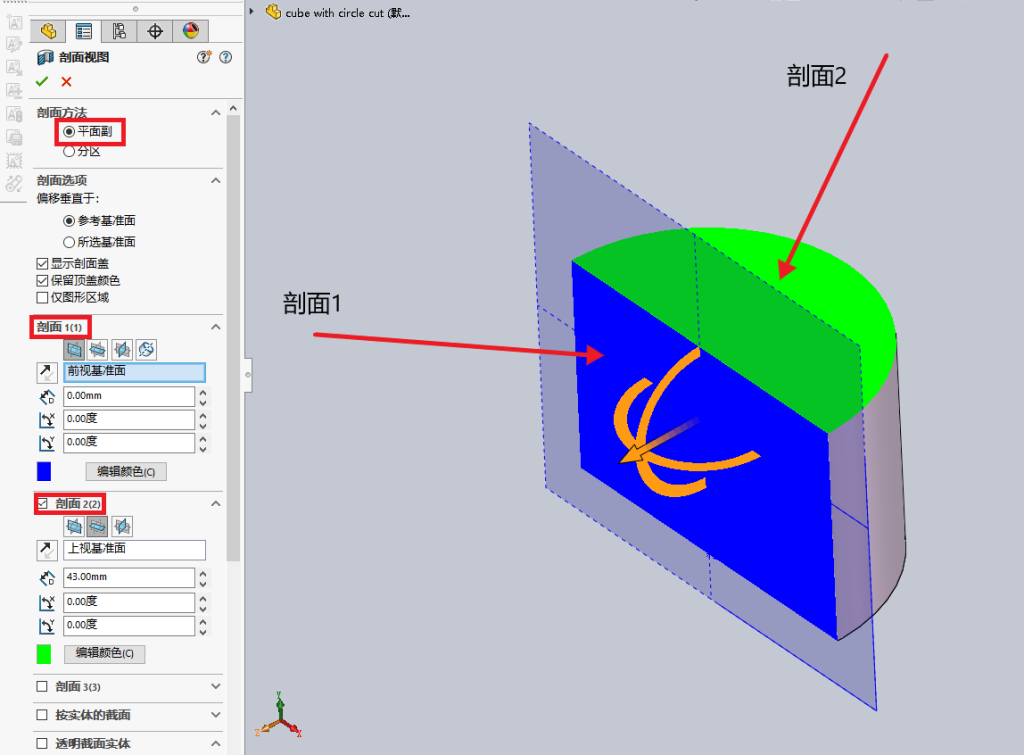

- 多剖面切割：在模型中，你可以同时使用最多3个不同的基准面来切割模型，实现更复杂的观察效果。
- 编辑与更新：无论是模型还是工程图，剖面视图都与模型保持关联。修改了模型，剖面视图会自动更新。
