solidworks圆周零部件阵列

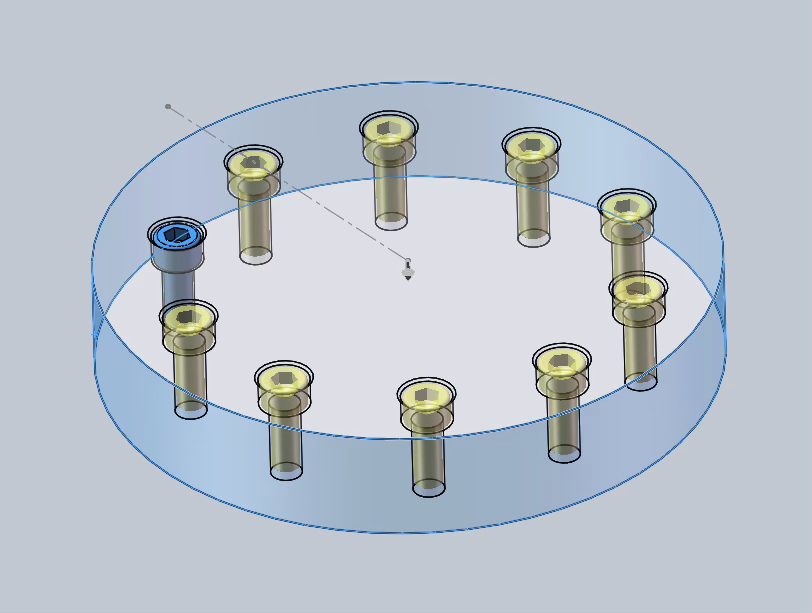

我们建一个新零件,然后用异形孔打一个孔并进行圆周阵列。然后我们在右侧toolbox选择内六角圆柱头螺钉,更改M10至M6.我们对螺钉与底座进行配合,然后进入圆周零部件阵列。要阵列的零部件选择螺钉。驱动特征或零部件选择阵列圆周特征。进而完成螺钉圆周阵列。

“圆周零部件阵列”是 SOLIDWORKS 装配体中用来围绕一根轴快速复制零部件的工具,适合需要均匀布置一圈相同零件的场景,比如法兰螺栓、轴承滚子或散热风扇叶片。

它的操作逻辑和零件环境下的“圆周阵列”完全一致,区别只是作用对象从“特征”变成了“零部件”。

核心操作与参数

创建圆周零部件阵列需要设置三个核心要素:

  • 选择阵列轴:这是阵列旋转的中心线。你可以选择以下任意一种作为参考:
    • 圆柱/圆锥面:点击模型的圆柱面或圆锥面,软件会自动提取其轴线。
    • 临时轴:在视图中显示临时轴后,点击选择。
    • 直线边线/草图直线:选择模型的直线边线或草图中的构造线。
    • 基准轴:选择已创建的基准轴。

  • 设定旋转参数:在“方向1”中,指定相邻实例之间的角度间隔和实例数。如果想实现均匀分布,直接勾选等间距,软件会自动计算角度,将一整圈 360° 均分。

  • 选择要阵列的零部件:在图形区域或 FeatureManager 设计树中,选中作为“种子”的源零部件。

进阶控制选项

生成阵列后,如果需要做局部调整,可以使用以下功能:

  • 跳过实例:点击属性管理器中的“要跳过的实例”框,然后在图形区域点击对应的粉色球体,即可移除该位置上的实例。

  • 修改实例:点击“要修改的实例”框,然后点击某个实例的粉色球体,可单独调整其偏离标称角度或位置的数值,实现非均匀分布。

  • 可跳过的实例:如果阵列中某些位置不需要复制,点击“要跳过的实例”框后,直接在图形区域点击对应的粉色球体即可移除。

  • 同步选项:如果阵列的是“柔性”子装配体,勾选“同步柔性子装配体零部件的移动”可以确保源和实例中的零部件运动保持同步。

与零件环境圆周阵列的区别

特性圆周零部件阵列(装配体)圆周阵列(零件)
操作对象零部件(零件或子装配体)特征(如凸台、切除)
阵列轴来源装配体中的几何参考(面、边线、基准轴等)零件中的几何参考
输出结果生成新的零部件实例,出现在设计树中在单个零件内生成新的特征实例

应用场景与技巧

  • 配合使用:通常先使用“异形孔向导”在零件上创建一圈孔,然后用线性或圆周阵列复制孔特征。在装配体中使用“圆周零部件阵列”时,选择“参考”方式,让螺栓自动与这些孔对齐,这比手动添加多个配合要高效得多。

  • 实例数计算:如果阵列目标是螺栓,实例数通常由孔数决定;如果阵列目标是叶片或滚子,实例数由设计要求和空间限制决定。
