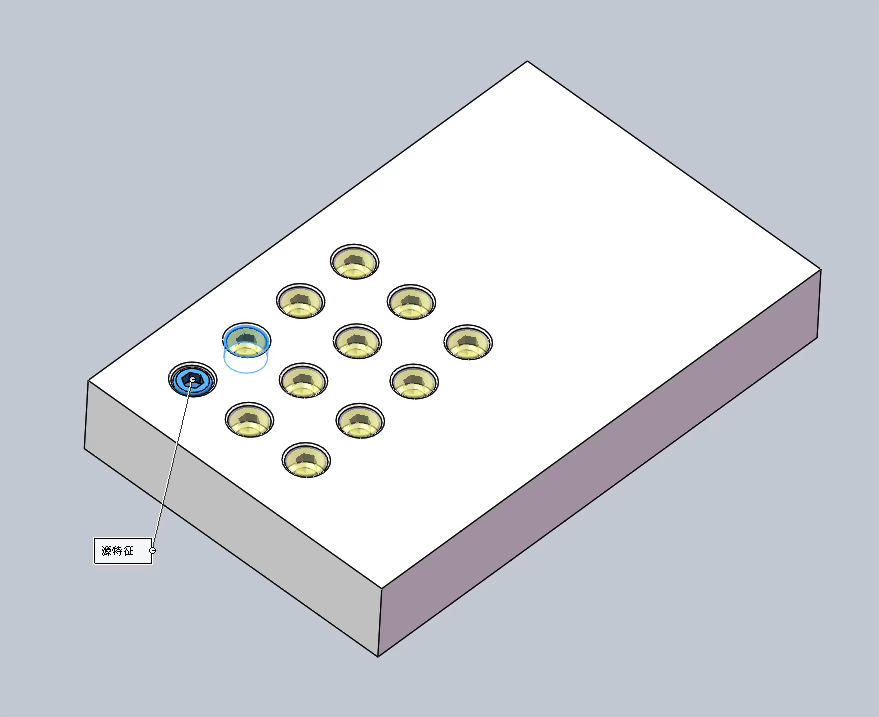

我们在选项里取消勾选保存到外部文件，因为保存到外部文件，在新建的装配体文件中建新零件的时候需要我们先保存新零件再导入。而内部文件，我们建新零件之后在模型树就可以进入编辑，我们建一个新零件，然后用异形孔打一个孔并进行线性阵列。然后我们在右侧toolbox选择内六角圆柱头螺钉，更改M10至M6.我们对螺钉与底座进行配合，然后进入线性零部件阵列。要阵列的零部件选择螺钉。驱动特征或零部件选择阵列线性特征。进而完成螺钉线性阵列。
在 SOLIDWORKS 装配体中，线性零部件阵列是最基础、最高频使用的工具之一。它的核心作用就是沿着一个或两个方向，按照设定的间距和数量，将选中的零部件（零件或子装配体）整齐地复制出多份。
可以把它想象成“智能复制粘贴”，用来快速装配一排螺钉或一组相同部件。
核心参数与操作
要成功创建一个线性零部件阵列，你需要在属性管理器中设定三个核心要素，才能得到想要的结果：
- 选择要阵列的零部件：在图形区域或设计树中，选择作为“种子”的源零部件。在“要阵列的零部件”框中，软件会自动添加你选中的对象。你可以选择多个不同的零部件一起阵列，它们会作为一个整体被复制。
- 定义方向与参数：
- 阵列方向：在“方向1”中，你需要选择一个参考元素，比如一条装配体边线、基准面或草图直线，来定义阵列的行进方向。
- 间距：在“方向1”中，设定相邻两个实例之间的距离。
- 实例数：在“方向1”中，输入包括原始零部件在内的总数。
- 双向阵列：如果需要同时在另一个方向上复制，可以勾选“方向2”，并以同样的方式设置第二个方向的间距和实例数。勾选“对称”能让方向2的参数自动与方向1对称。
- 选择要跳过的实例：在生成预览后，如果某些位置的实例是不需要的，可以激活此选项，然后点击图形区域中对应的粉色选择球来“跳过”它们。
进阶控制与关键选项
- 只阵列源零部件：如果勾选此选项，阵列将只复制你明确选中的“种子”零部件，而不会自动复制与该零部件存在配合关系的其他零件。
- 随形变化（基于草图）：当你使用一个包含多个特征的零部件进行阵列时，如果其内部特征的位置会因阵列位置变化而相应调整，可以使用此选项。但其前提是，该零部件内部特征的尺寸必须能够被变化的阵列距离所驱动。通常，更推荐的方法是使用“变量阵列”或“方程式”来实现此类需求。
- 跳过实例：这是一个非常实用的选项。在创建阵列后，点击“要跳过的实例”框，再点击图形上对应的粉色球体，就可以在特定位置不放置实例，非常灵活。
与其他阵列工具的区别
与“线性零部件阵列”名称类似的另一个工具是“阵列驱动零部件阵列”，它的核心区别在于：源零部件的位置是由零件中的阵列特征（如孔特征）决定的，而不是由线性距离驱动。例如，当零件上的孔位发生变化时，螺栓阵列会自动跟随更新，适合用于异形孔向导驱动的装配。
