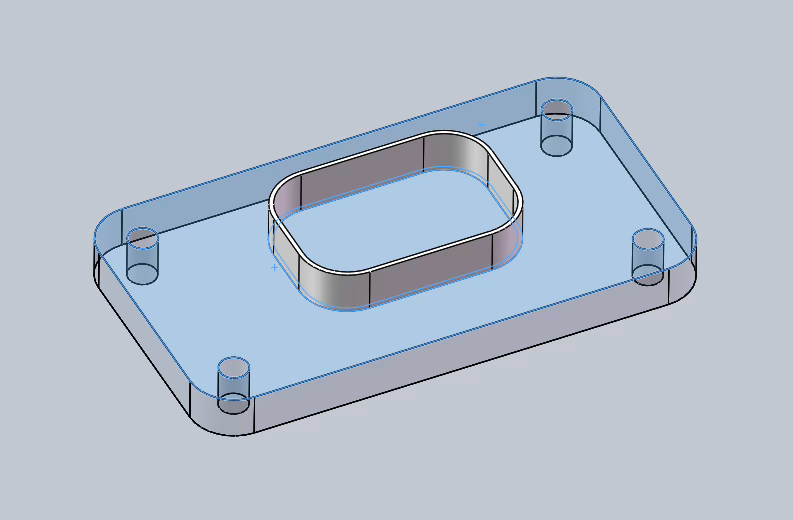

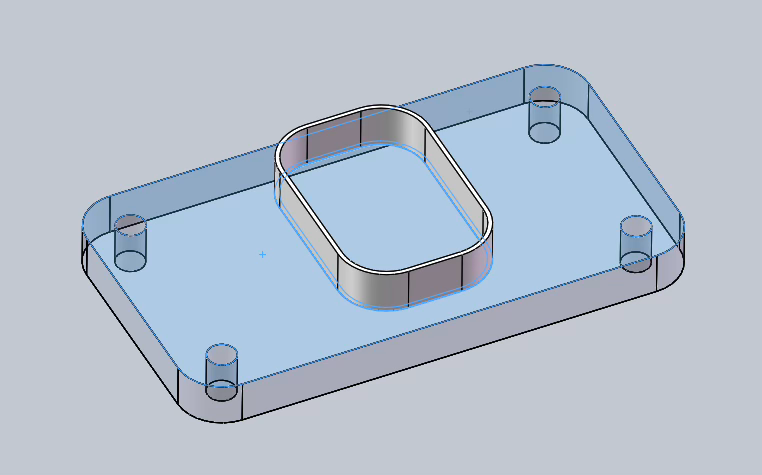

高级配合里的轮廓中心可以将两个零件进行中心对齐。我们分别选择两个零件的两个面进行轮廓对齐即可。方向这边，可以旋转其中一个零件的角度。配合对齐在高级配合中依然适用，从而进行一个零件的反转。

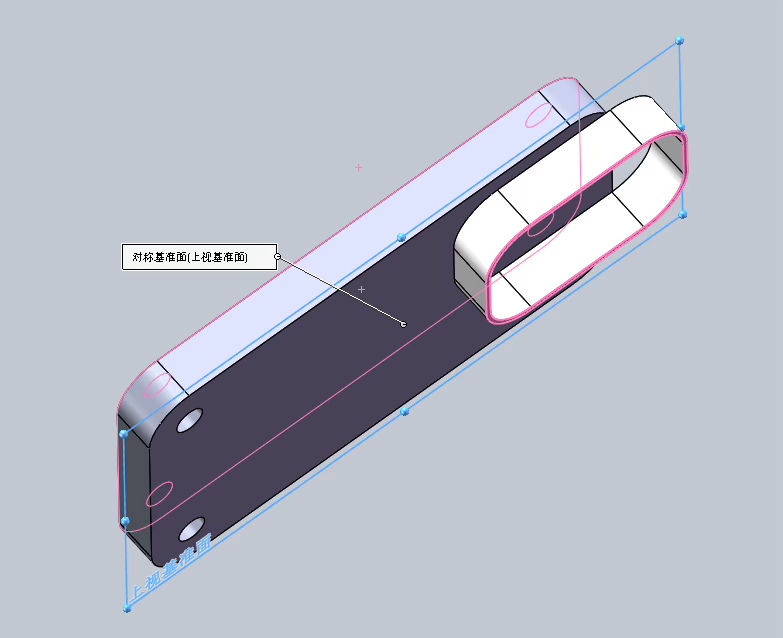

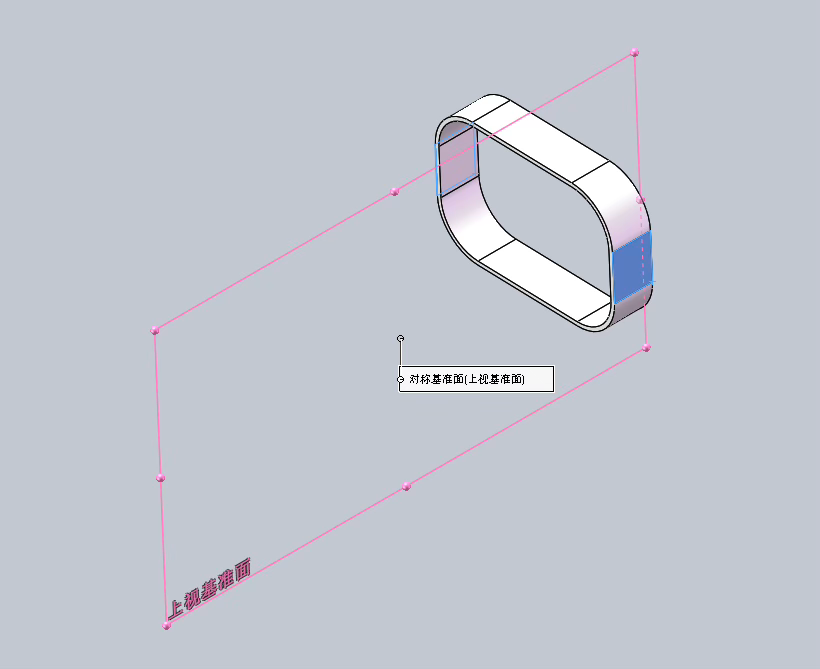

下面我们来看一下高举配合中的对称。我们可以让两个零件的面基于一个基准面对称，也可以是一个零件上的两个面基于基准面对称。

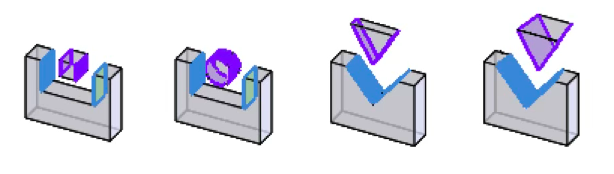

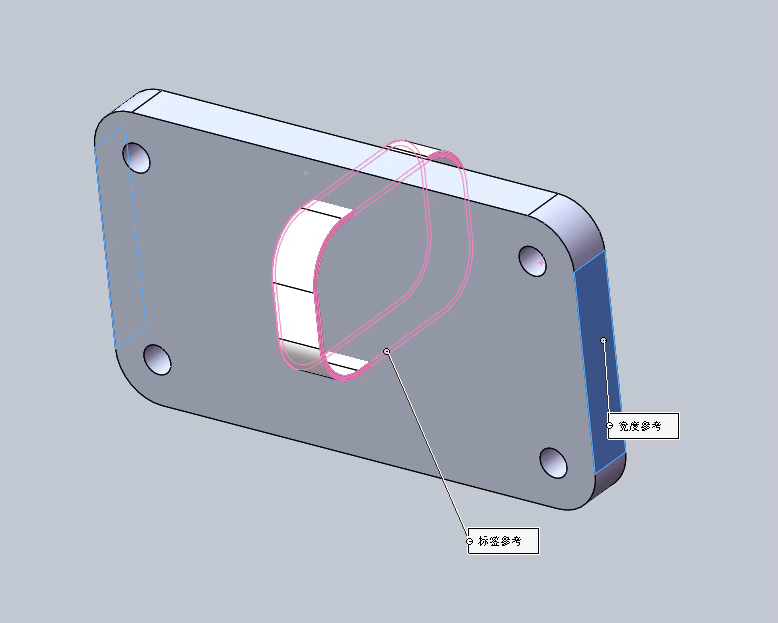

下面我们来看一下高级配合中的宽度。选择一个零件上的两个平行面与另一个零件上的两个平行面，可以做宽度配合。两个零件在选择面的垂直方向上中心对齐。这是约束为中心时的状态。
将约束切换至自由。这个命令可以让零部件在与其相关的所选面或者基准面的显示范围内任意移动。
将约束切换至尺寸。这个命令是设置从一个选择集到最接近相反面或者记住安眠的距离或角度尺寸。
将约束切换至百分比。这个命令是基于从一组选择集至另一组选择集的宝粉币值尺寸设置距离或角度。
在 SOLIDWORKS 装配体中，当标准配合无法满足更复杂的约束需求时，就需要使用高级配合。它主要用来定义有范围限制的运动、控制零件在特定路径上的位置，或自动对齐复杂的几何轮廓。
💡 使用小贴士
- 配合范围：“距离配合”和“角度配合”在标准配合中就已存在，但它们在高级配合中可以通过“限制配合”功能实现范围控制（例如，设置角度在30°到60°之间变化），这是它们作为高级配合的核心用法。
- 路径控制：使用“路径配合”时，你还可以定义零部件沿路径运动时的俯仰、偏转和滚转（纵倾、偏转和摇摆），实现更真实的运动模拟。
- 图标识别：这些高级配合在 FeatureManager 设计树中会有特定的图标，方便你识别和管理。
