装配体特征

在SOLIDWORKS里，装配体特征是一类直接在装配体环境中创建，并能同时影响多个零部件的特征。它在设计思路上和在零件文件中创建特征有所不同。

它解决什么问题？

它的核心价值在于模拟实际的制造和装配顺序。

举个例子：两个钢板在焊接后，需要整体钻孔。如果焊接有细微偏差，事先在单个零件上钻好的孔可能对不齐。这时，就需要在它们组装后，使用一个装配体特征来钻孔，确保位置准确。

这个场景清晰地说明了使用装配体特征的情况：你需要展现的是零部件组装完成后才进行的材料移除或添加操作。

有哪些类型？

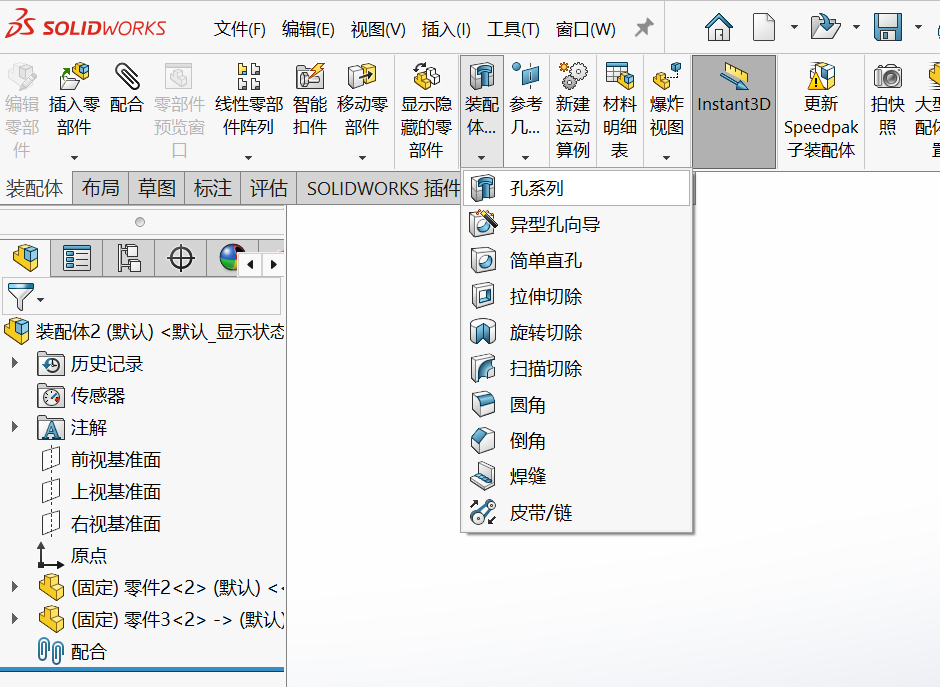

你可以在装配体中创建多种特征类型：

• 孔特征：包括简单直孔和异型孔向导。

比如“简单直孔”。

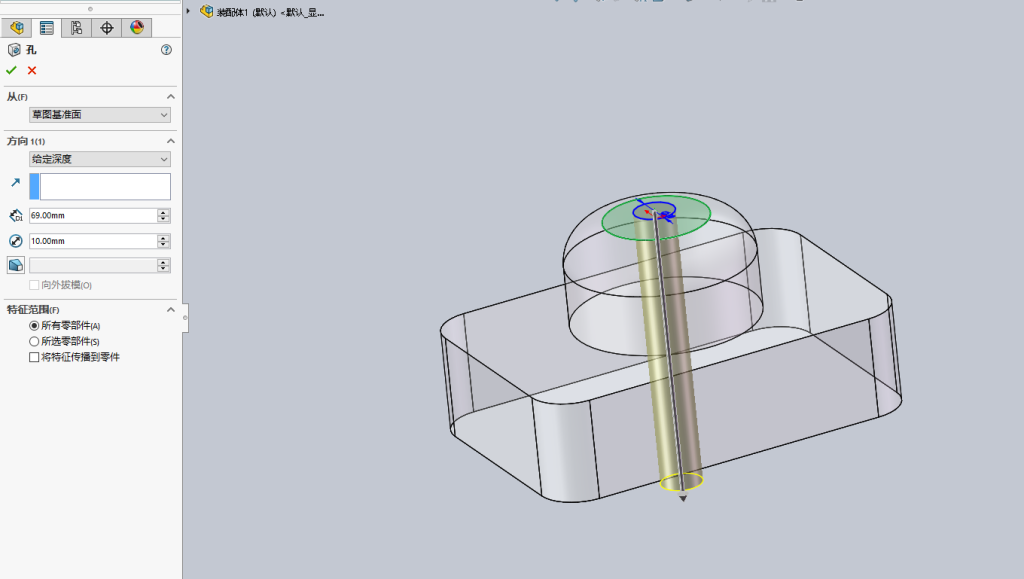

选择需要打孔的面。

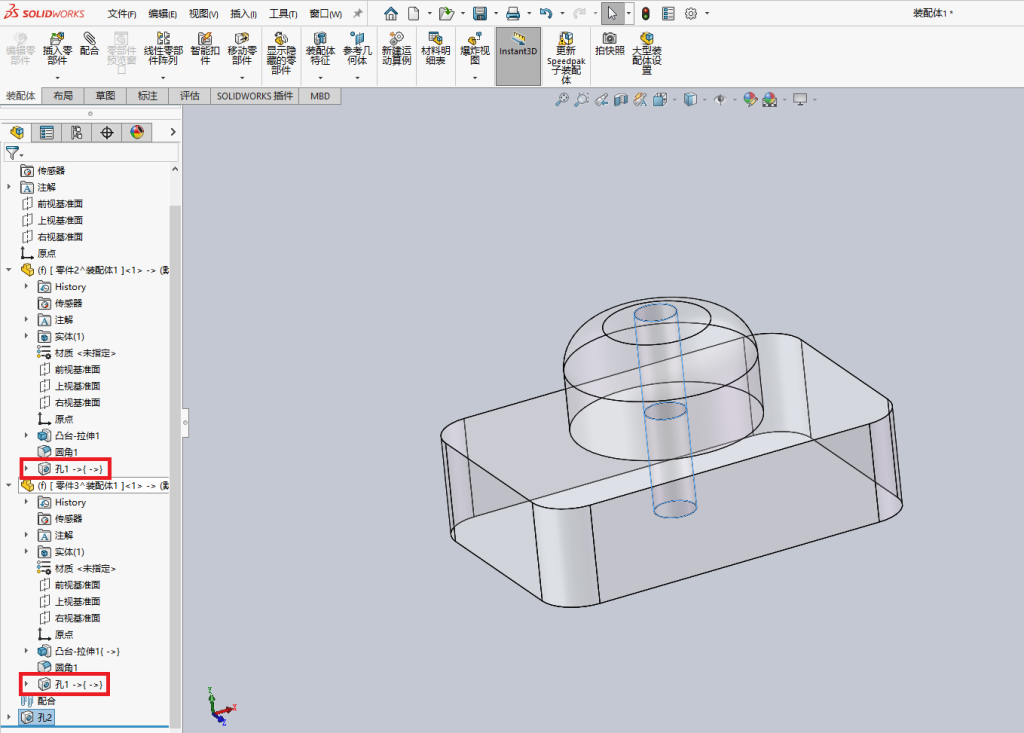

看到孔在两个零件中都存在。

案例以简单直孔讲解装配体特征的功能。除此之外，装配体特征还包括：切除特征（拉伸切除、旋转切除、扫描切除）；圆角与倒角，阵列，焊缝和皮带/链条等。

与”自上而下设计”的区别

这里需要区分一个概念：装配体特征和自上而下设计是两种不同的方法。

• 装配体特征：特征存在于装配体文件中。像上述钻孔的例子，在单个零件的工程图里不会显示这个孔，因为它是在装配阶段才加工出来的。

• 自上而下设计：在装配体中参考其他零件的几何体来定义新零件或特征，因此会建立外部参考关系，特征会被“传播”到零件文件中。

简单来说，如果特征是“装好了再加工”，就用装配体特征；如果是“根据装好的位置来设计单个零件”，那就是自上而下设计。

关键操作与注意事项

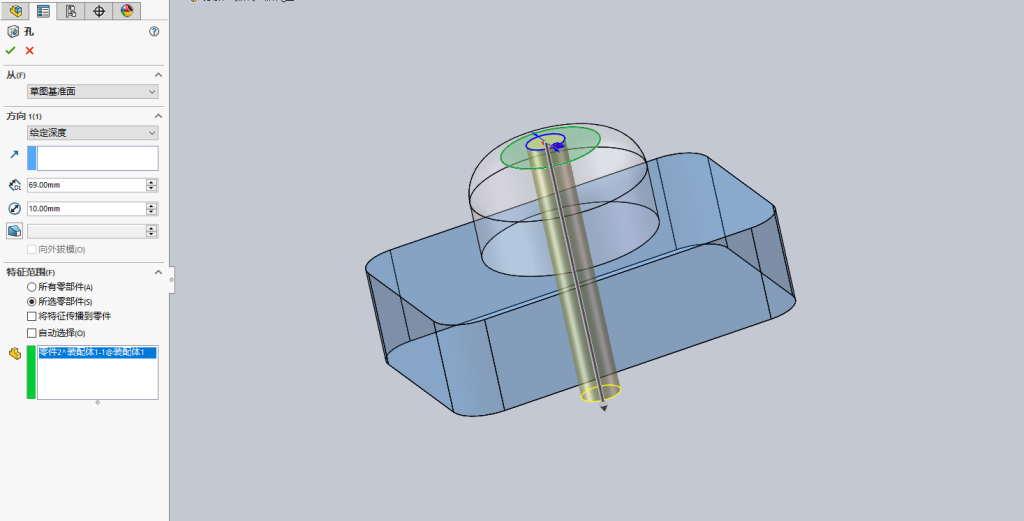

• 关键设置：特征范围
  在创建装配体特征时，PropertyManager中的“特征范围”选项至关重要。你需要在此明确指定这个特征影响哪些零部件，避免误改。

• 编辑与管理
  所有装配体特征会集中存放在FeatureManager设计树的“装配体特征”文件夹下，方便你统一管理、编辑或删除。

• 重要限制
  装配体特征不能应用于Toolbox标准件（如螺栓、轴承等）。这是为了维护标准件库的完整性。

简单总结一下：当你需要模拟“组装后加工”的场景时，装配体特征是最贴切的工具。
