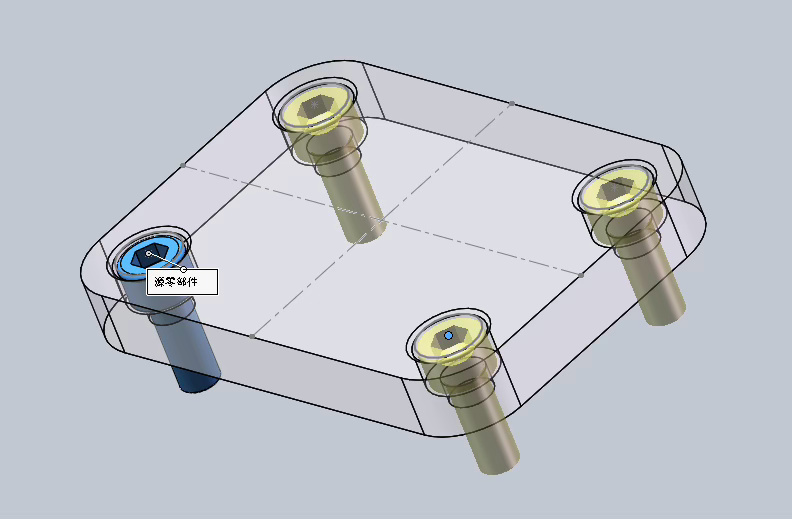

我们直接在装配体文件中绘制一个矩形底座。并用异形孔命令一次性在底座上绘制4个孔。我们来到右侧toolbox，选择凹头螺钉拖拽到绘图区。我们用配合将一个螺钉与底座配合，这时候我们来到阵列驱动零部件阵列。要阵列的零部件选择刚刚的螺钉，驱动特征或零部件选择我们之前的异形孔特征。点击确定完整阵列。
在 SOLIDWORKS 装配体中，“阵列驱动的零部件阵列”是一个用于根据零件中已有的阵列特征，快速复制并排列一组零部件的工具。
你可以把它想象成一个“智能跟随”功能：当某个零件上已经有了一排孔或一列凸台，使用这个工具就能让螺栓、垫圈等标准件自动跟随这些孔位完成装配。
适用场景与核心机制
这个功能最大的价值在于，它能帮助你在装配体中快速完成大量重复零部件的布局，比如在法兰上的一圈螺栓孔中快速装入螺栓、垫圈和螺母。
它的核心逻辑是“引用（Reference）”：
- 驱动源：你首先需要在一个零件上有一个现成的阵列特征，例如线性阵列、圆周阵列，或是异形孔向导生成的孔。
- 被驱动者：装配体中待阵列的零部件（如螺栓）会以这个零件上的某个阵列实例为基准，自动复制并排列到其他所有阵列实例上。
如何创建
- 启动命令：在装配体环境下，点击【装配体】工具栏中【线性零部件阵列】下拉菜单里的【阵列驱动零部件阵列】按钮。
- 选择源零部件：在PropertyManager的【要阵列的零部件】框中，选择你想要复制的那个零部件（例如，一个已经与某个孔完成配合的螺栓）。
- 指定驱动特征：在【驱动特征或零部件】框中，点选图形区域或设计树中那个作为“模板”的阵列特征（例如，零件上的一圈异形孔特征）。
- （可选）调整细节：
- 选取源位置：如果想更换作为基准的阵列实例，可以点击此项并选择另一个不同的实例。
- 对齐方法：如果驱动特征是异形孔向导创建的，可以在“对齐方法”下选择“对齐到孔”（与每个孔轴对齐）或“对齐到源”（与源实例对齐）。
- 跳过实例：如果某些位置的实例不需要，可以在【要跳过的实例】中，点击图形区对应位置粉色的选择球来跳过它。
- 确认：点击确定，完成阵列。
关键信息与注意事项
- 版本差异：需要注意的是，在较新版本（SOLIDWORKS 2020及以后）中，源零部件可以与驱动阵列的任意一个实例配合，而不必局限于阵列的“源特征”，这让操作更加灵活。
- 联动特性：这个功能建立的阵列是动态关联的。如果修改了源零件上的阵列特征（如改变孔数或间距），装配体中的零部件阵列也会自动更新，这确保了设计的一致性。
- 实例管理：创建后，这个阵列会作为一个整体出现在设计树中。你可以统一控制阵列中所有零部件的可见性或压缩状态。
