圆周零部件阵列

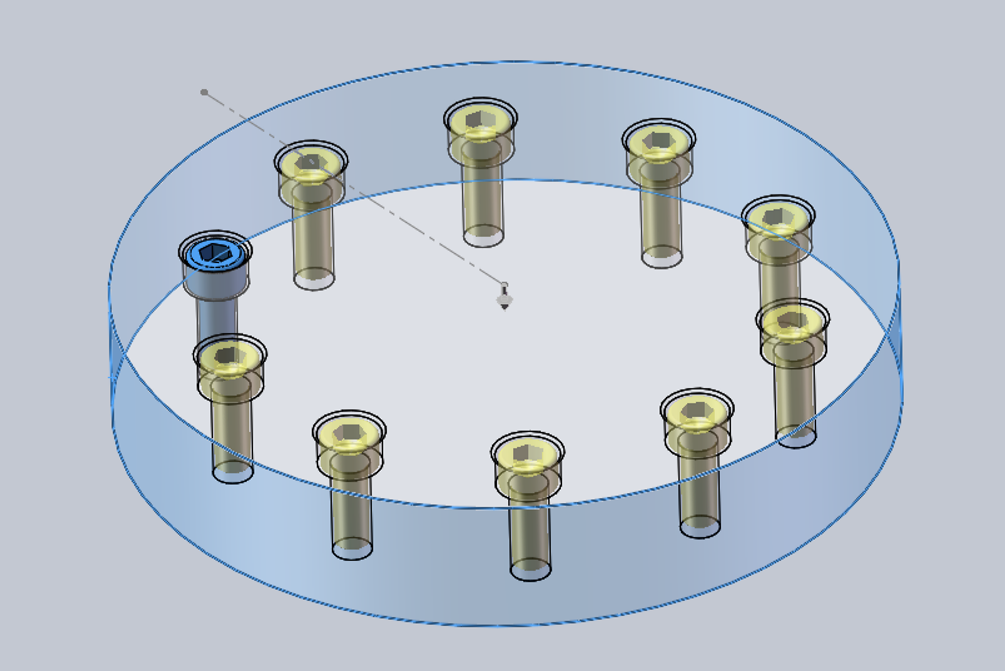

“圆周零部件阵列”是SOLIDWORKS装配体环境下的一个核心工具，它能让你围绕一根轴，将选中的零件或子装配体，按照设定的角度和数量，均匀地复制出一圈实例。这在装配螺栓、轴承滚珠等需要环形均布的场景下尤其高效。

核心设置

要创建圆周零部件阵列，你需要在属性管理器中定义几个关键要素：

• 定义阵列轴：这是阵列旋转的中心线。你可以选择圆柱面、圆形边线、旋转面、或者一条直线边线或草图直线来作为旋转轴。

• 设定参数：在“方向1”下，指定相邻实例之间的角度和实例数。如果想让实例均匀分布在整个圆周上，直接勾选等间距即可。

• 选择要阵列的零部件：在图形区域或设计树中，选择作为“种子”的源零部件。

进阶功能

如果需要更灵活地控制阵列，还可以使用以下功能：

• 双向阵列：启用“方向2”，可以让阵列朝两个相反的方向延伸，配合“对称”选项还能实现镜像效果。

• 跳过实例：在生成预览后，如果你不想在某个位置放置零件，可以点击实例上的粉色球体将其“跳过”。这在处理同一圆周上有避让需求的场景时非常实用。

• 修改实例：你还可以单独调整某个实例的位置，让它偏离标称的角度或位置，实现非均匀分布。

• 同步选项：如果你阵列的是一个“柔性”子装配体，勾选“同步柔性子装配体零部件的移动”可以保证源和实例中的零部件运动保持同步。
