爆炸视图

“爆炸视图”是 SOLIDWORKS 中用来清晰展示装配体或复杂零件内部结构的一种视图方式。你可以把它理解为：把组装好的模型，按设定的方向和距离“炸开”，让每个零件或实体都分开、错位，从而直观地看到它们是如何组装在一起的。

它的核心操作逻辑，以及在不同环境下的区别如下。

核心概念：爆炸步骤与三重轴

无论是装配体还是多实体零件，创建爆炸视图的核心都是通过定义一系列“爆炸步骤”来实现的。

• 爆炸步骤 (Explode Steps)：你可以把整个“炸开”动作分解成几个步骤。比如，先拔出一个销钉，再移开一个盖子，最后取出内部零件。每个步骤都可以单独控制。

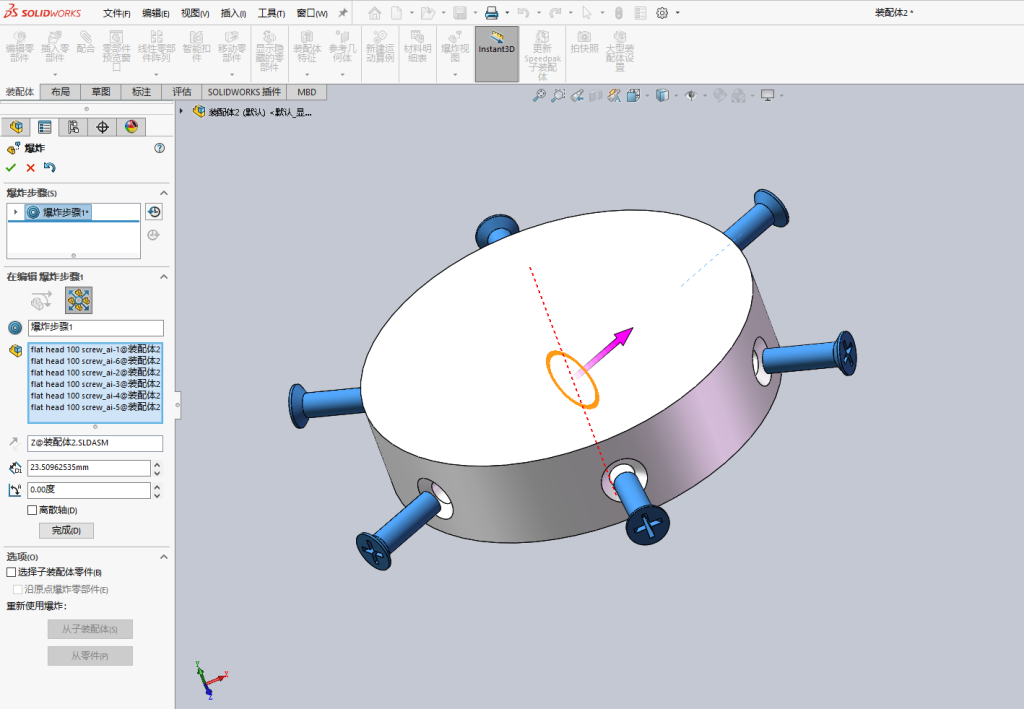

• 三重轴 (Triad)：这是控制爆炸方向和距离的关键工具。当你选定一个或多个零部件或实体后，画面上会出现一个带有X、Y、Z轴箭头的三重轴。
  • 拖动箭头：直接拖拽某个箭头，选中的物体就会沿着该轴方向移动，实现爆炸。
  • 对齐与微调：你可以拖动三重轴的中心球来自由移动它，或按住 Alt 键将其拖拽到模型的边线或平面上，让轴与它们对齐，实现更精准的控制。

不同环境下的使用差异

根据你是在处理装配体还是多实体零件，使用“爆炸视图”的体验和功能会有些许不同：

常见操作与管理

• 查看与切换：爆炸视图会作为特征保存在ConfigurationManager（配置管理器）中，归属于特定的模型配置。一个配置下可以有多个不同的爆炸视图。你可以在配置树下双击或右键单击该特征，来爆炸或折叠（复原）视图。

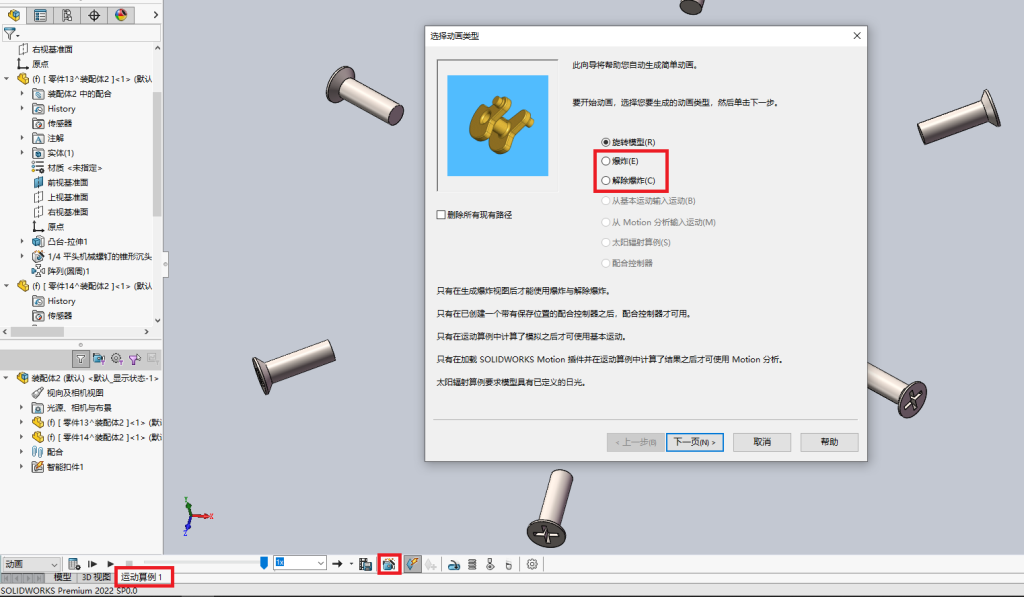

• 动画效果：在装配体环境下，你还可以右键点击爆炸视图，选择“动画爆炸”或“动画解除爆炸”，生成一段动态演示，这在制作产品展示时非常有用。

如果想详细了解创建或编辑爆炸视图的具体步骤，随时可以告诉我～
