solidworks爆炸视图

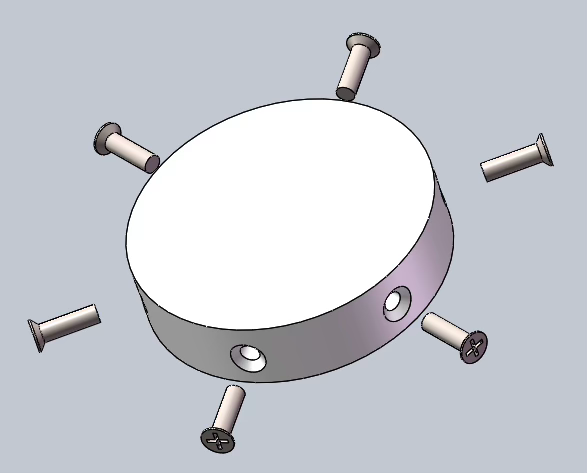

我们新建一个装配体，新建一个零件，在上视基准面上绘制一个圆柱。然后我们平行于前视基准面用异形孔向导在圆柱侧边打一个孔。然后对这个孔进行圆周阵列。我们退出零件。在装配体中选择智能扣件。在选择智能扣件之前，我们在右侧的设计库中加载toolbox.然后我们选择爆炸视图，我们选择径向步骤。然后在爆炸步骤零部件中选择所有的螺钉。此时绘图区出现gumball，我们拖动到我们想要的位置。然后我们点击底部的运动算例，点击动画向导，选择爆炸，选择爆炸持续时间，确定。然后我们可以点击播放，可以播放爆炸动画，我们也可以选择解除爆炸，制作解除爆炸的动画。我们也可以点击保存动画来对动画进行保存。

在 SOLIDWORKS 中，爆炸视图是一种将装配体或零件的内部结构“炸开”的展示方式，可以清晰呈现每个部件的位置和装配顺序，主要用于展示设计、制作装配说明或动画。

你可以把它理解成给模型拍一张“结构分解图”，能直观地看到零件之间的关系，这在制作产品说明书或向客户演示时特别有用。创建时，你可以通过控制每个零部件离开装配体的方向和距离，来呈现出清晰的结构分解效果。

怎么创建爆炸视图

爆炸视图通常按顺序分成几个步骤来“炸开”零件，你可以把它理解为多个分解动作的集合。

• 启动命令：在“装配体”工具栏或 CommandManager 中，点击“爆炸视图”按钮。

• 选择与拖动：在图形区或设计树中选择一个或多个零部件，然后会出现一个三重轴。你只需要拖拽三重轴上的箭头，零部件就会沿该轴方向移动。

• 创建步骤：移动到位后，该动作就会保存为一个“爆炸步骤”。

• 重复操作：继续选择其他零部件并拖拽，逐步完成所有零件的分解。你可以在属性管理器的“爆炸步骤”列表中，查看和调整每个步骤的顺序。

操作小贴士

• 旋转零部件：在爆炸视图中，你也可以旋转零部件，这在展示轴类或需要特定朝向的零件时很有用。

• 自动调整间距：如果对间距不满意，可以使用“等距”来自动调整多个零部件的间距，不过这个功能通常只在零件环境中使用。

• 应用子装配体：如果装配体中包含子装配体，可以将其作为一个整体来爆炸，也可以单独展开其内部的零件，具体取决于你的展示需求。

如何展示和管理

• 查看与切换：完成爆炸后，你可以在 ConfigurationManager（配置管理器）中，通过双击或右键单击“爆炸视图”特征，来展开或折叠（复原）视图。

• 生成动画：在“运动算例”中，可以基于爆炸视图生成“爆炸动画”或“解除爆炸动画”，很适合做产品演示。

• 工程图中的应用：你还可以在工程图中插入“爆炸视图”，并在“爆炸步骤”或“爆炸直线”等显示选项中，展示装配顺序和零件编号。

零件环境 vs. 装配体环境

虽然功能类似，但爆炸视图在不同环境下的操作和功能会有所不同：
