修改物体基准面

在 SOLIDWORKS 里，”修改基准面”通常是指调整已有基准面的位置、角度或大小。这个过程本身有几种非常灵活的方式，可以用来精确地控制基准面在模型中的位置。

位置与角度的精确修改

如果你需要调整基准面的位置（比如等距距离）或旋转角度，最直接的方法是修改其特征参数。

• 快速编辑：在图形区域单击基准面，会显示其当前距离或角度数值。再次单击这个数值，就可以直接输入新参数，快速完成修改。

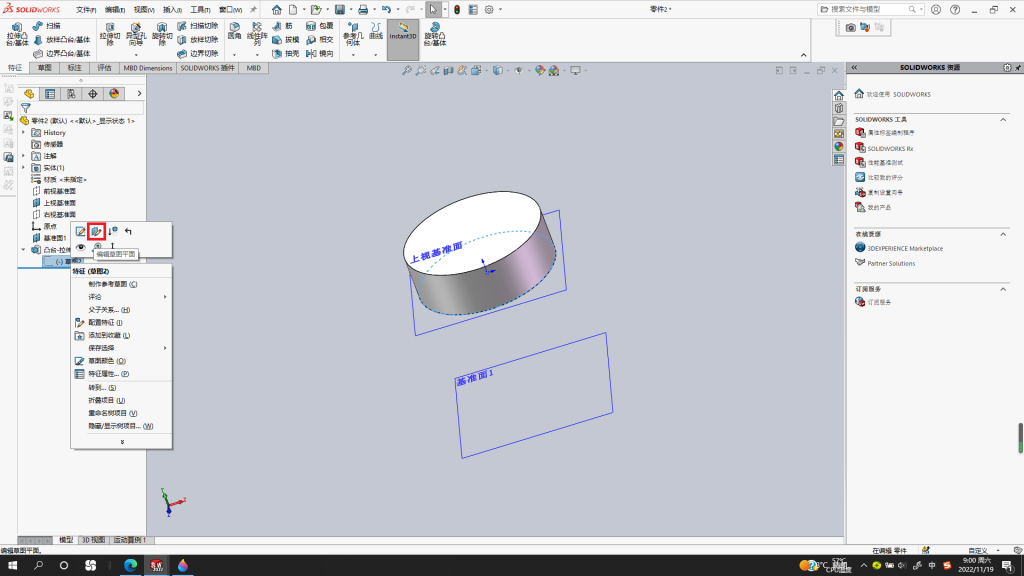

• 使用属性管理器：在 FeatureManager 设计树中右键单击基准面，选择“编辑特征”。在打开的 PropertyManager 中，可以基于其定义参考（如等距距离、夹角等）精确地调整参数。修改完成后确认即可。

尺寸与大小的直观控制

除了位置，基准面本身的大小也是可以调整的，这对于改善工作区的视觉清爽度很有帮助。

• 调整大小：选中基准面后，可以拖动其边角或边线上的控标来改变它的大小。SOLIDWORKS 也会根据模型几何体的大小自动调整基准面尺寸，当模型改变时，基准面会相应更新。

常见修改场景

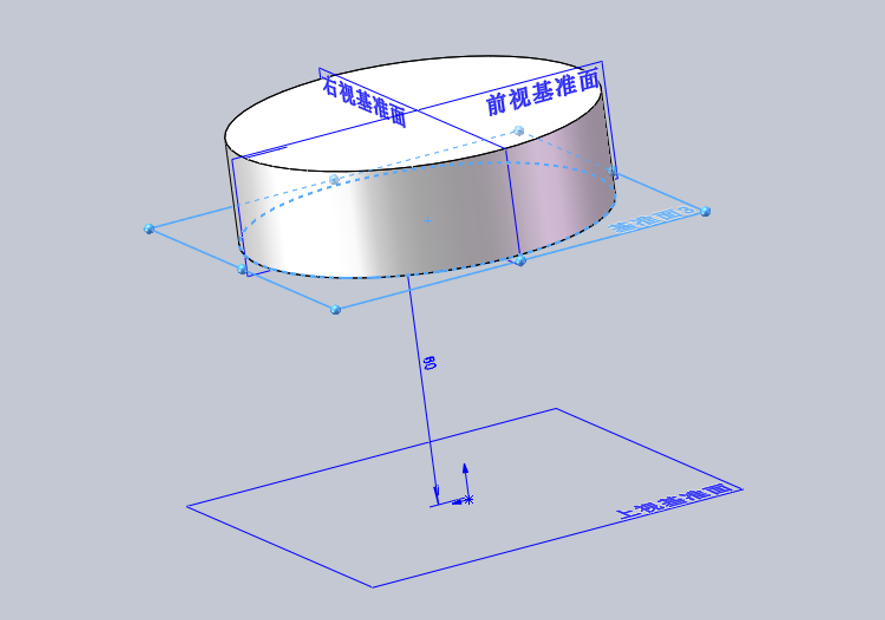

• 改变位置：修改“等距距离”参数，可以移动一个平行基准面的位置。

• 改变角度：修改“夹角”参数，可以围绕一条边线或轴旋转基准面。

• 快速复制：按住 Ctrl 键并拖动现有基准面到新位置，可以快速创建一个新的等距基准面。

提示：有时，你觉得基准面“不对”并非因为尺寸或位置，而是因为它已不再是所需的中面或参考。此时，你可以选择直接删除这个基准面，然后使用“基准面”命令创建一个全新的基准面，这样往往更高效。
