放置背景图

在 SOLIDWORKS 里，“放置背景图”这个操作，其实对应着两种不同的需求。一个是在2D草图或工程图中插入图片作为参考，另一个是在3D模型的视图背景中放置图片以获得更佳的视觉效果。这两种操作的入口和目的完全不同。

在草图/工程图中：作为“草图图片”放置

这个场景最常用，主要是为了参考，比如把一张产品草图或Logo图片放在草图平面上，然后照着它描线建模。操作起来也很直接：

• 打开草图：确保你正在编辑一个零件的草图或工程图。注意，装配体的草图不支持这个功能。

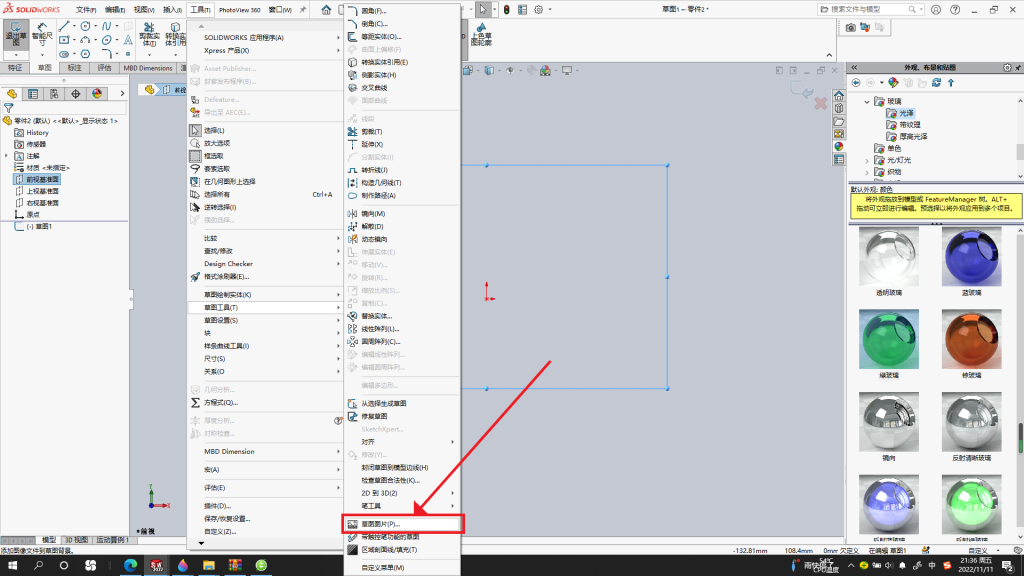

• 插入图片：点击“草图”工具栏上的“草图图片”图标，或者通过菜单栏的 工具 > 草图工具 > 草图图片。

• 选择图片：在弹出的对话框中浏览并选择你的图片文件（支持.bmp, .gif, .jpg, .jpeg, .tif, .wmf等格式）。

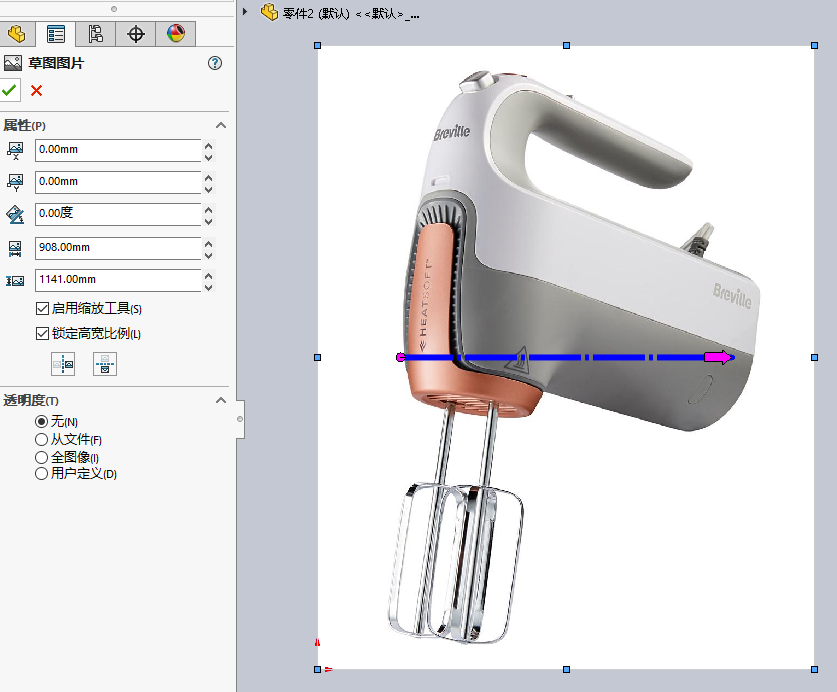

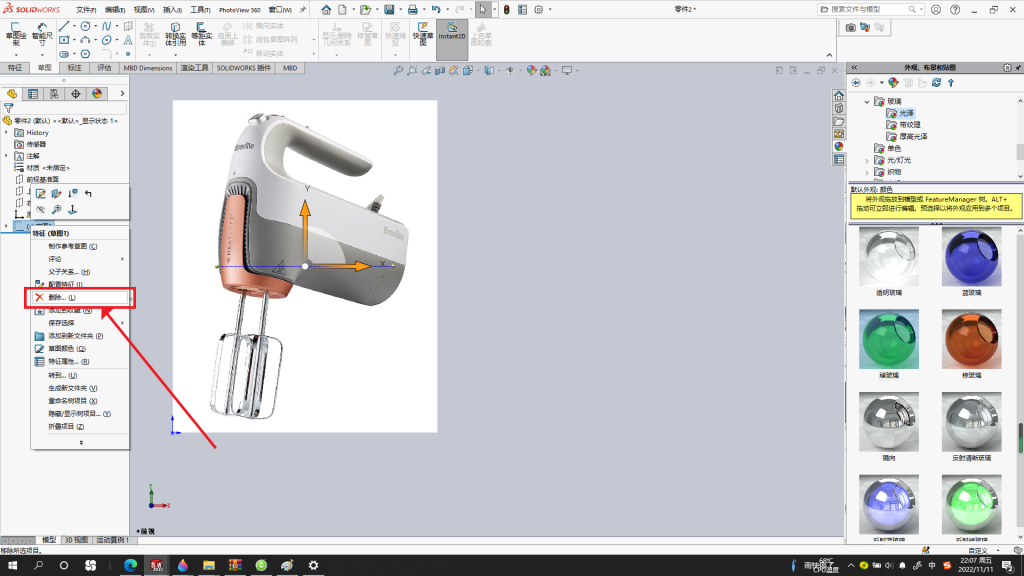

• 调整和设置：插入后，你可以在“草图图片”属性管理器里精细控制：
  • 位置与大小：可以精确输入原点X/Y位置、宽度和高度的数值。更直观的方法是，直接在图形区拖动图片的控标或一条叫“比例缩放工具”的构造线来调整大小和角度。
  • 透明度：为了便于描图，你可以设置透明度。如果图片背景颜色很纯，还可以使用“用户定义”透明度，直接吸取背景色并设置匹配公差，让背景消失。

在3D视图中：作为“全景背景”放置

这个场景是为了展示模型，在“全景（Scene）”里设置一个背景图片。

• 用途：给模型的观察背景换上一张纯色、渐变色或你自己的图片。但需要注意，背景和环境反射是两回事。你可以把背景设成纯白色，但同时让模型表面反射出“庭院”这样复杂的环境影像。

• 如何修改：要修改这个背景，需要在DisplayManager（显示管理器）的“布景、光源和相机”窗格中，右键点击当前使用的“全景”进行编辑。
