坐标系

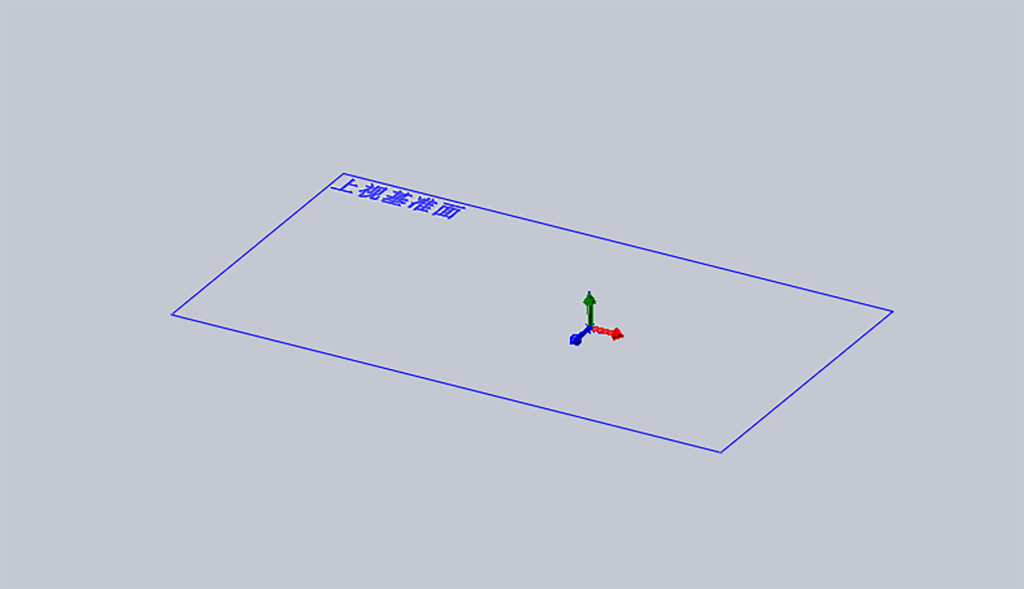

在SOLIDWORKS中，坐标系是为模型建立方向和位置基准的参考几何体。除了每个零件默认的原点坐标系，你还可以根据设计需要创建额外的参考坐标系，来满足测量、导出或下游建模的要求。

坐标系的核心用途

你可以在以下场景中灵活使用自定义坐标系：

• 配合测量与分析：作为测量和质量属性工具的参考基准。

• 文件导出：在将模型导出为IGES、STEP等通用格式时，指定一个自定义坐标系作为输出原点。

• 高级参考几何体：作为创建基准面、轴或新原点的依据。例如，你可以在坐标系的XY基准面上绘制草图，或使用其Z轴作为旋转特征的轴。

• 边界框定义：在SOLIDWORKS 2026中，可以使用坐标系来定义边界框的方向，让边界框的长、宽、高与坐标系的X、Y、Z轴对齐。

创建与编辑

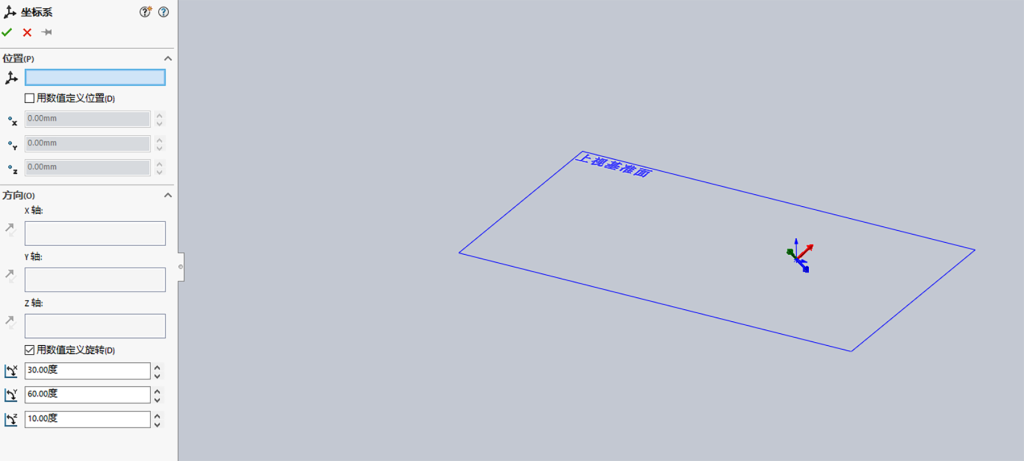

创建坐标系的流程很清晰，通常在参考几何体工具栏中找到坐标系命令。在属性管理器中，可以通过多种方式来定义新坐标系的位置和方向：

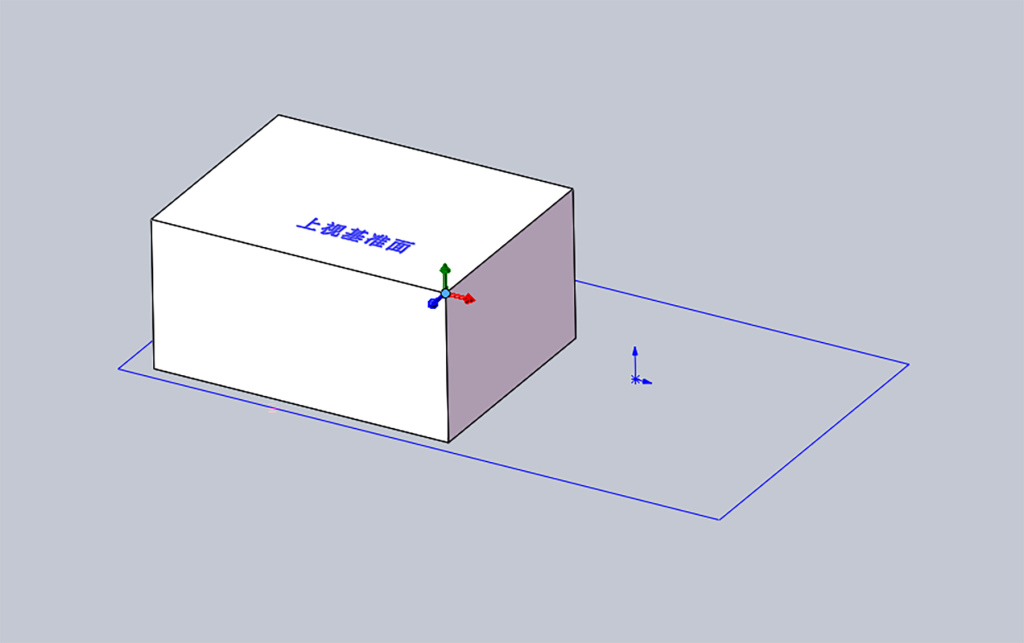

• 定义原点：选择一个顶点、点或零件上的默认原点作为新坐标系的原点。

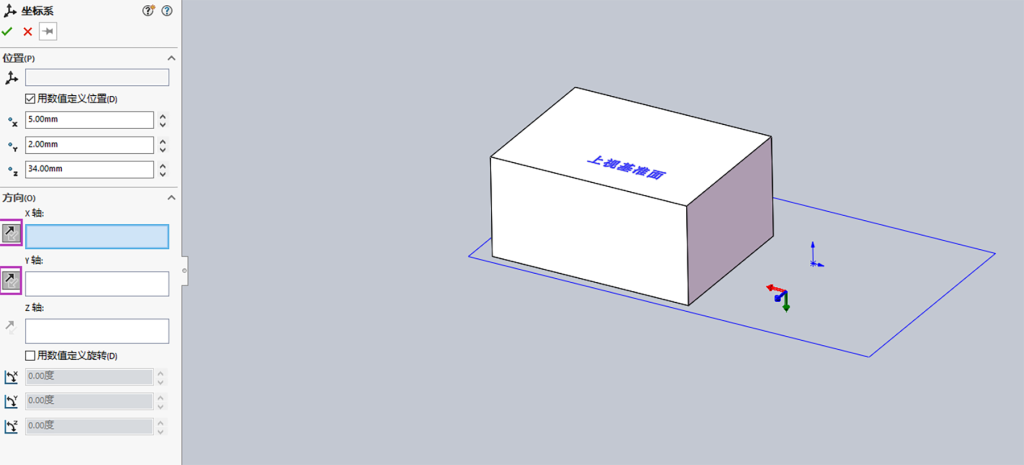

• 确定方向：通过选择模型的边线、面等几何元素，来指定X轴、Y轴或Z轴的方向。

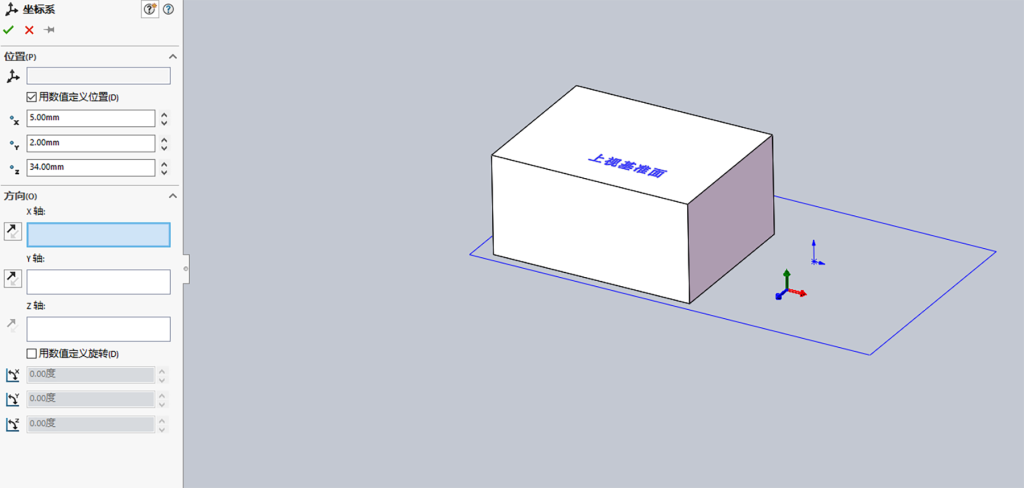

之后，你还可以通过拖动或修改特征来调整它的位置与方向。
