圆形

在 SOLIDWORKS 的语境下，“圆形”可以指代草图中的2D 圆工具，也可以指代“圆周阵列”（也叫圆形阵列）这个特征。它们一个负责画，一个负责复制，是完全不同的功能。

1. 草图圆形：画出“一个”圆

这是 2D 草图环境中的绘图工具，用于在平面上创建单一个圆形，作为后续实体建模的基础轮廓。

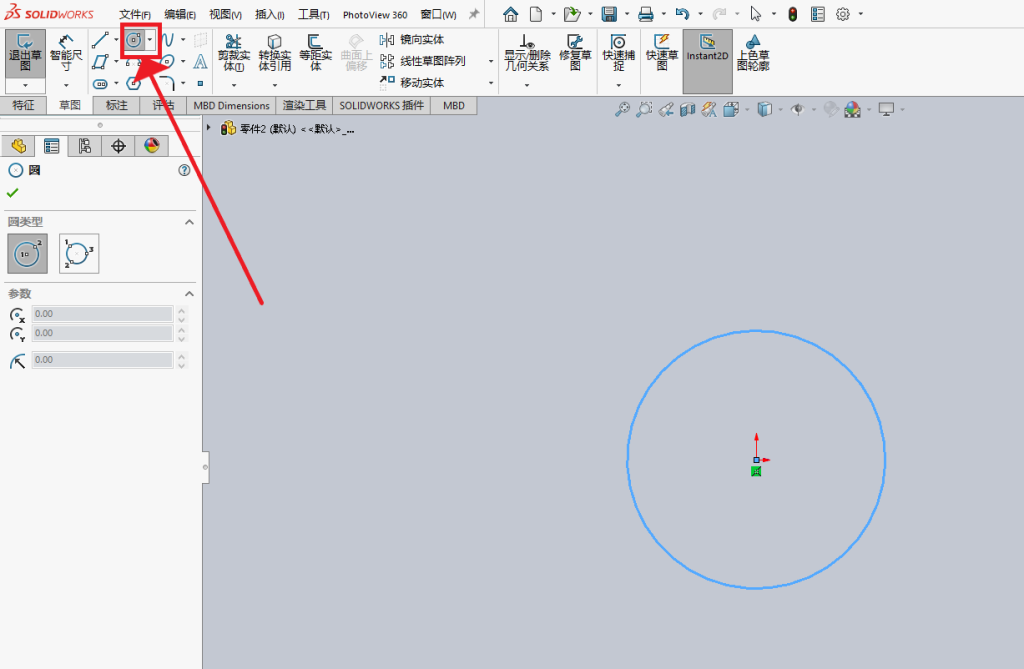

• 如何启动：在草图编辑状态下，点击“草图”工具栏上的“圆”按钮。

• 两种画法：
  1. 圆心/半径画圆：先点击确定圆心，再拖动鼠标确定半径（或直接输入数值）。这是最常用的方式。

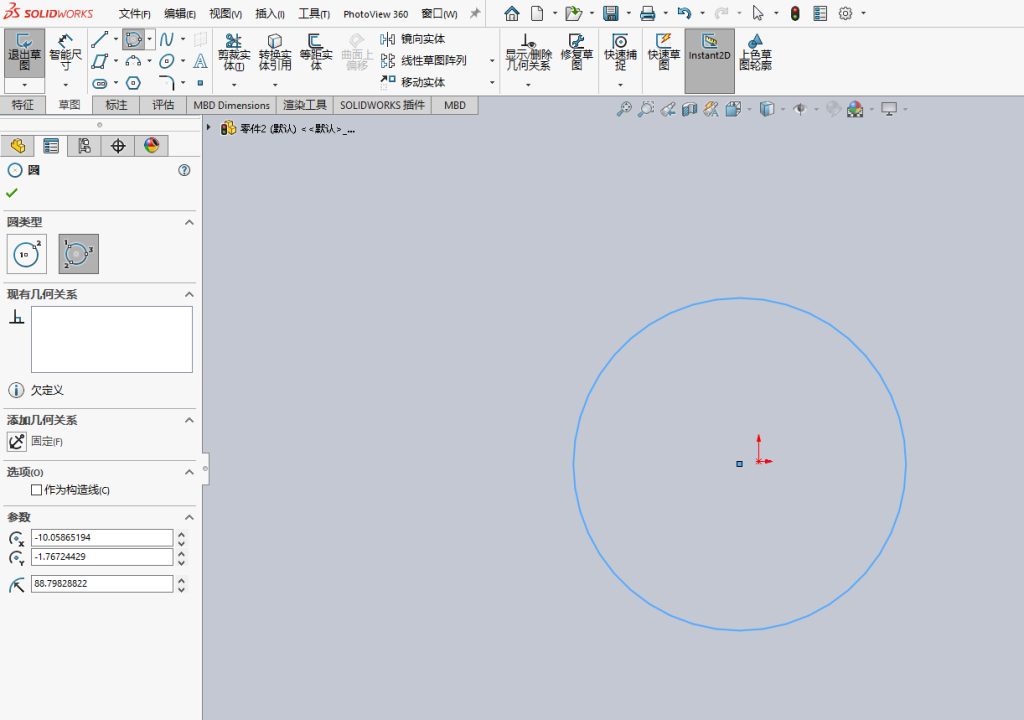

  2. 三点画圆：通过点击圆周上的三个点来确定一个圆。适合根据已知的三个位置画圆。

• 自动约束：画完后，软件会自动给圆添加“圆心点”和“半径”尺寸，方便后续修改。

• 修改方法：直接双击圆心的尺寸线修改数值，或拖动圆周实时调整大小。

2. 圆周阵列：复制“一圈”特征

这是一个 特征 命令，用于在零件或装配体中，围绕一根中心轴，将已有的特征、实体或零部件复制出多个均匀分布的实例（比如法兰盘上的一圈螺栓孔）。

• 如何启动：在“特征”工具栏（或“装配体”工具栏）上点击“圆周阵列”按钮。

• 核心设置：需要指定阵列轴（旋转中心线）、实例个数以及角度范围（通常为360°）。

• 进阶选项：支持“跳过实例”（不复制某几个位置）、设置“双向阵列”等。

• 重要区别：“圆周阵列”不会改变原始特征的形状，它只是按规律复制出多个副本。而草图中的“圆”是基础几何元素。

📌 总结
