投影曲线

投影曲线 是一个用于在三维空间中创建复杂曲线的工具。它的核心方法有两种：一是把二维草图“印”到模型表面上，二是用两个草图相交生成三维曲线。

两种核心生成方式

你可以在命令的PropertyManager中选择以下一种投影类型：

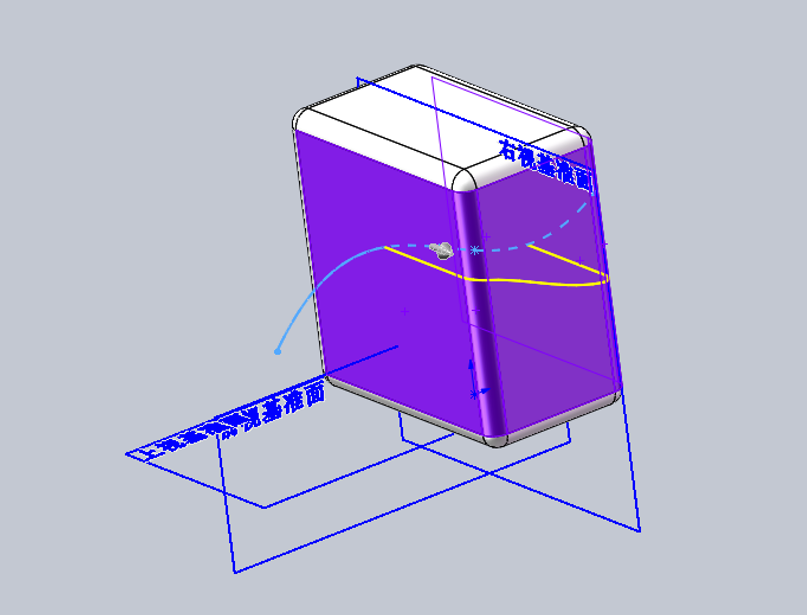

• 面上草图 (Sketch on Faces)：这种方式是把一个草图像投影仪一样，沿着指定方向投射到一个或多个模型表面上，从而在面上生成一条三维曲线。你可以理解为把一个平面的图形“印”在一个曲面或复杂表面上。常用于在零件表面创建装饰纹路、Logo边界，或生成后续扫描、放样等特征所需的路径。

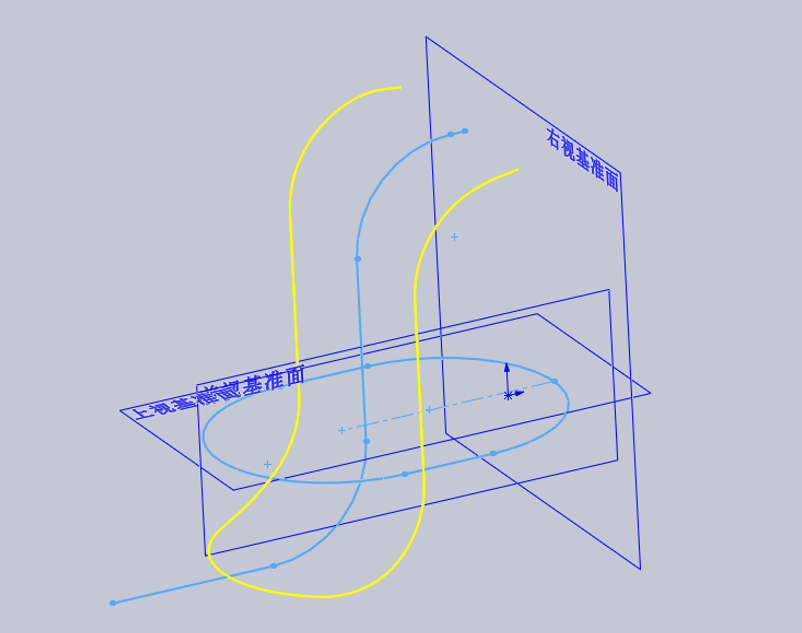

• 草图上草图 (Sketch on Sketch)：这种方式是在两个相交的基准面上分别绘制草图。系统会将每个草图沿其所在平面的垂直方向“拉伸”成一个隐含曲面，这两个曲面的交线就是生成的投影曲线。这非常适合创建在三维空间里弯折、但没有附着在任何现有模型表面上的曲线，常作为复杂扫描路径。

主要设置与选项

在使用命令时，有几个关键的设置项需要留意：

• 选择与预选：如果提前选中了两个草图，系统会自动激活“草图上草图”模式；如果选了一个草图和若干个面，则会激活“面上草图”模式，可以提高操作效率。

• 投影方向：在“面上草图”模式中，需要指定投影方向。系统默认是垂直于草图平面的方向，你也可以手动选择一条边线、一个轴或一个平面来作为投影方向。

• 灵活选择草图部分：从SOLIDWORKS 2024版开始，可以使用 SelectionManager 来选择草图的一部分实体（比如一条线段或一个轮廓）进行投影，不必投影整个草图，这增加了灵活性。

请注意：这个工具不支持投影相交的曲线，并且输入时既可以使用2D草图，也可以使用3D草图。
