组合曲线

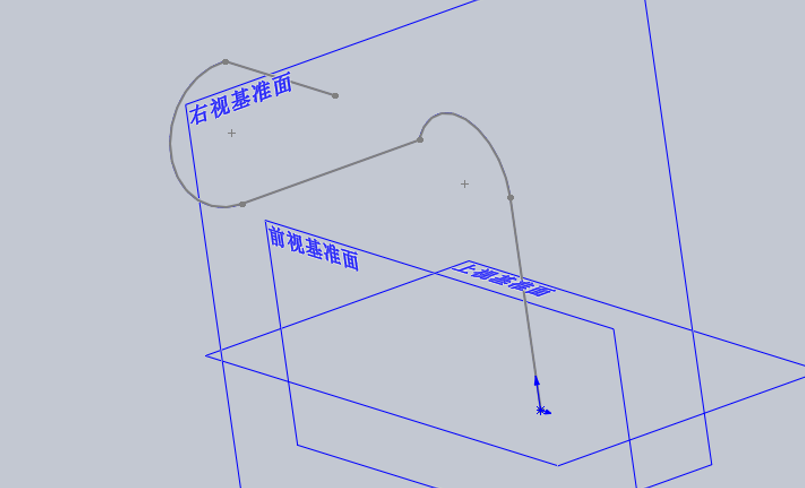

组合曲线是SOLIDWORKS中一个专门用于将多个独立的几何元素（如草图线段、模型边线、其他曲线）合并成一条单一、连续的3D曲线的工具。它像一个“粘合剂”，能把分散的线条“无缝拼接”起来，生成一条完整的路径。

核心用途

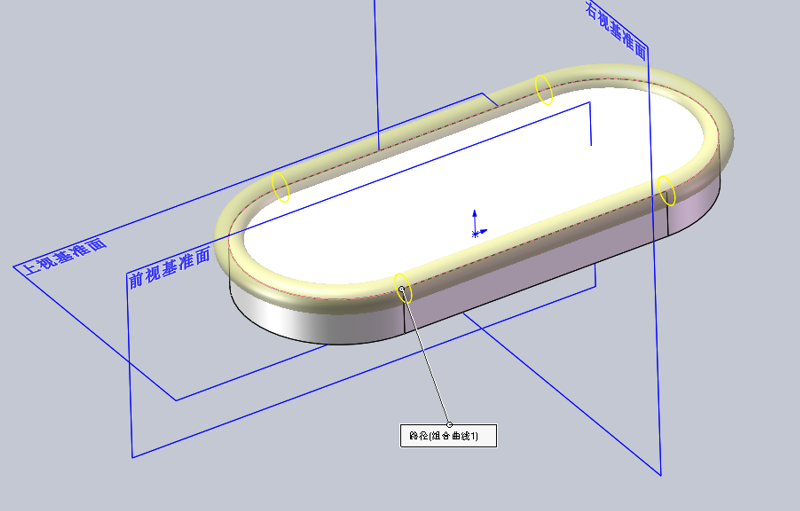

它的主要价值在于为高级建模特征准备“无缝”路径。例如，当你需要让扫描或放样特征沿着一条由多段草图、不同零件边线构成的复杂路径行进时，必须先将这些片段合并成一条单一曲线，否则特征命令无法连续选择它们。

如何操作

操作非常直观，只需简单几步：

• 启动命令：点击“曲线”工具栏上的“组合曲线”按钮，或通过菜单栏 插入 > 曲线 > 组合曲线。

• 选择元素：在弹出的PropertyManager中，激活“要连接的草图、边线以及曲线”框，然后在图形区域依次点击你想要合并的元素（确保它们首尾相连，这是前提条件）。

• 确认生成：点击确定，这些元素就会合并成一条新的组合曲线。

关键注意事项

• 必须首尾相连：这是最常见的失败原因。如果被选中的元素端点之间有间隙，命令将无法执行。

• 作为“组合体”存在：组合曲线本身会作为一个独立的特征出现在设计树中，它无法直接编辑尺寸。如果需要调整形状，需要回到构成它的原始草图或特征上进行修改。
