参考点

参考点是 SOLIDWORKS 中一类基础但非常灵活的参考几何体，它和基准面、基准轴、坐标系等都属于“参考几何体”的范畴。它提供一个精准的、可被其他特征（如扫描、放样、阵列等）引用的构造点。

参考点的创建方法

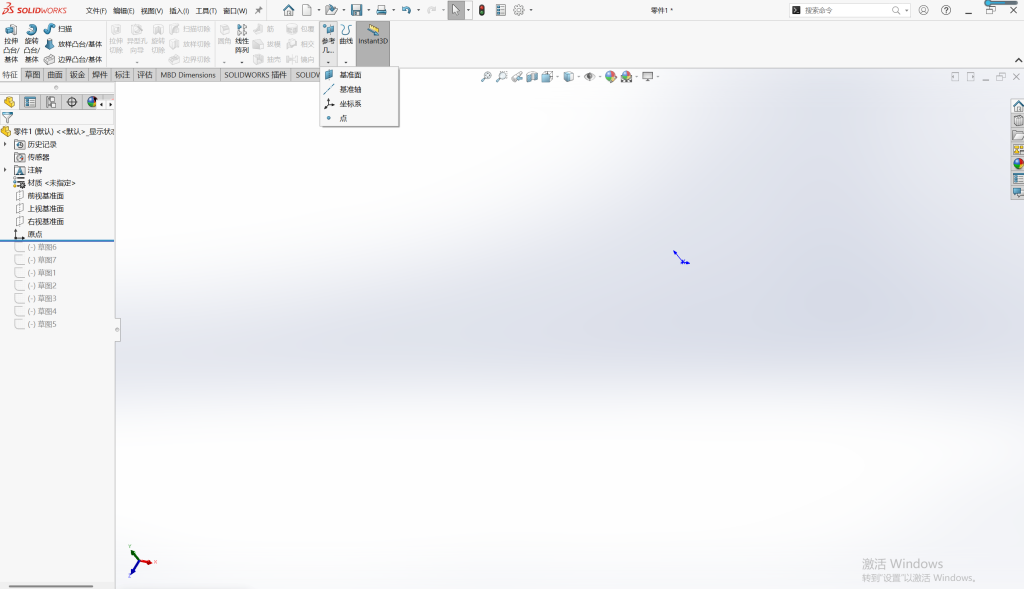

启动“点”命令（在“参考几何体”下拉选单）。

以下是几种最常用的方式：

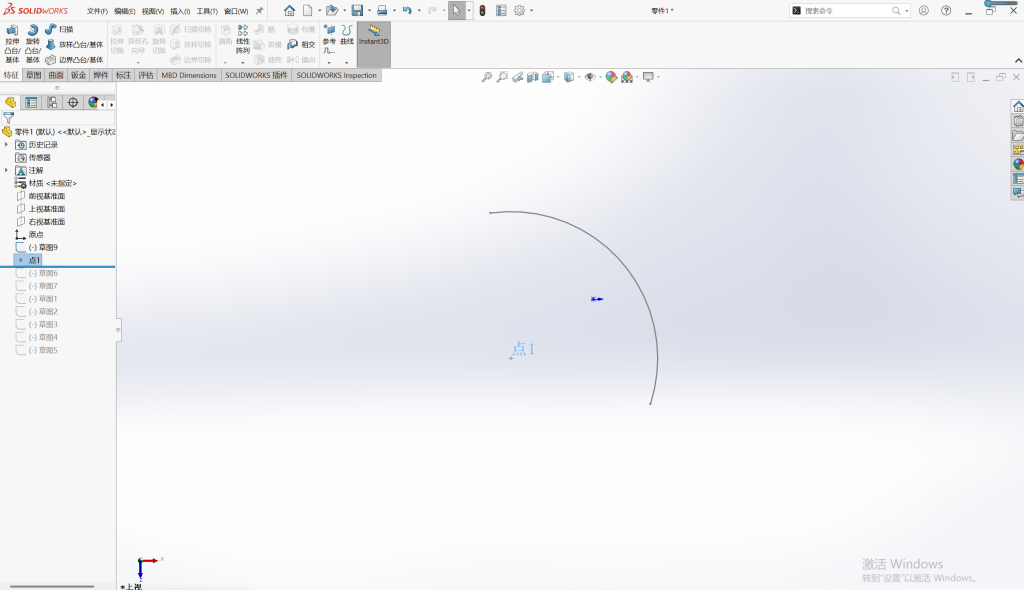

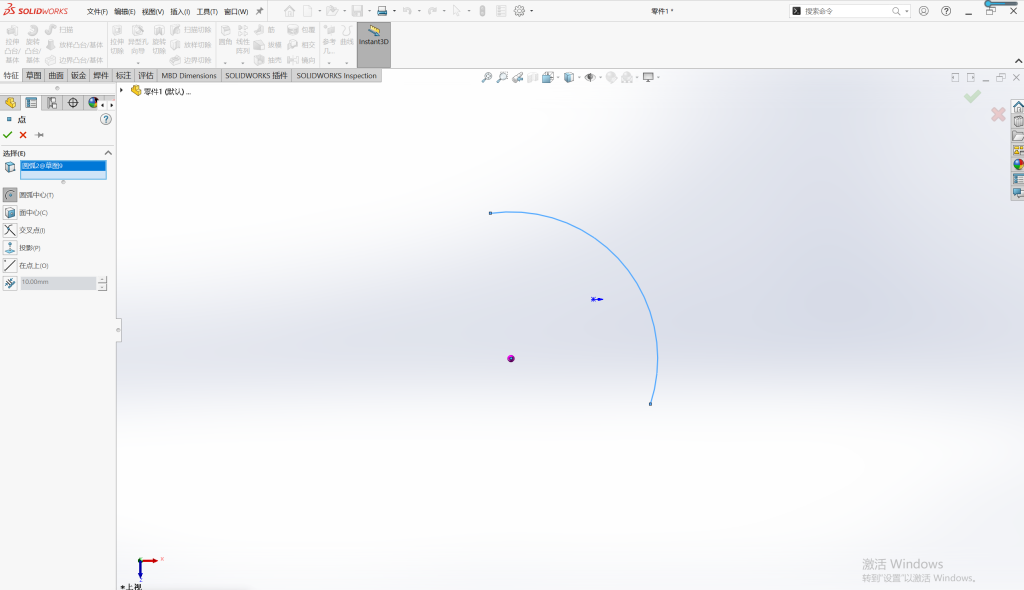

• 圆弧/圆中心 (Arc Center)：点击一条圆弧或一个圆，即可在其圆心生成参考点。非常适合快速找到孔或圆角的中心。

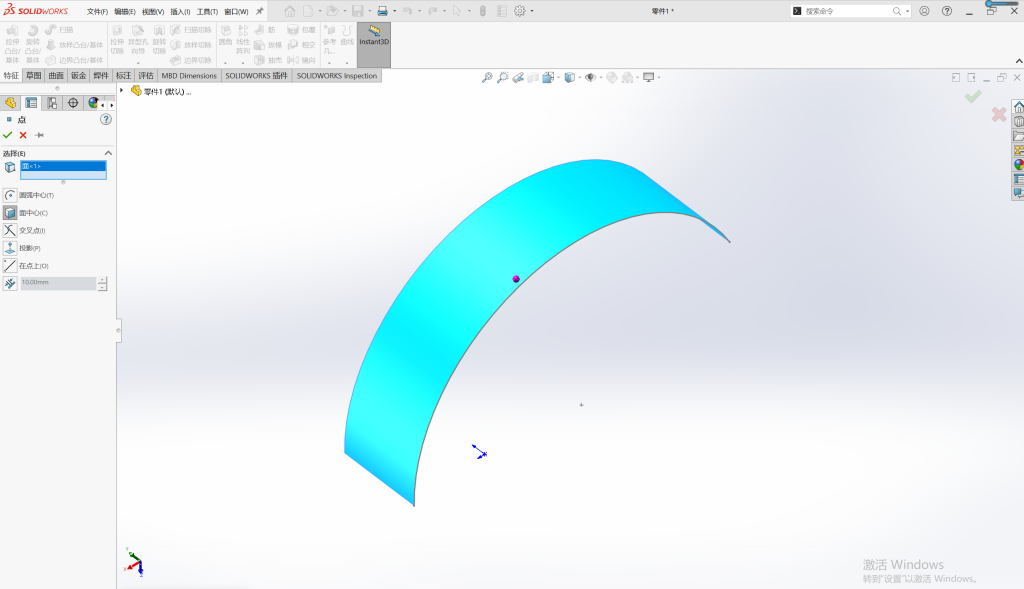

• 面中心 (Center of Face)：在所选平面或曲面的质量中心生成一个点。

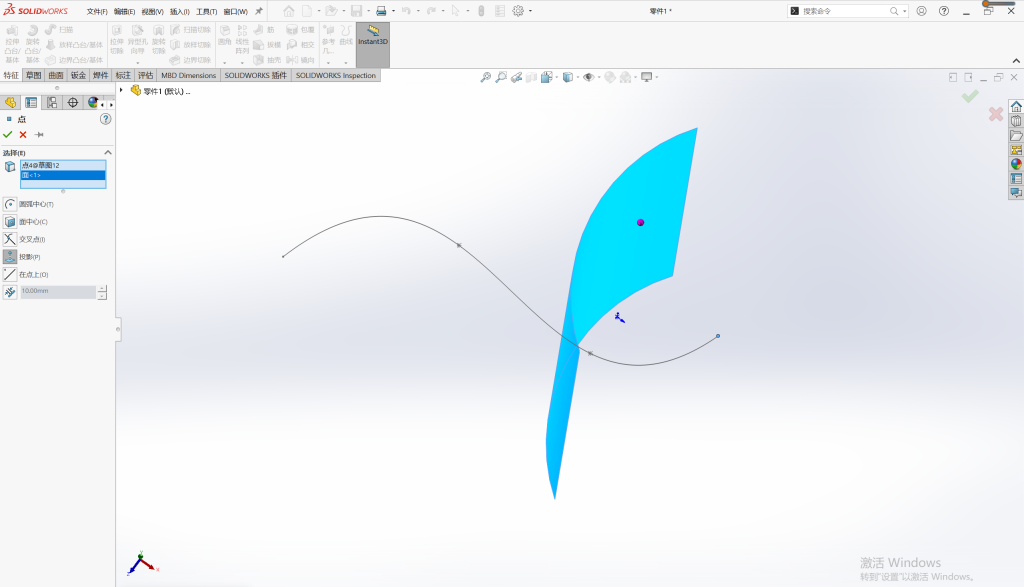

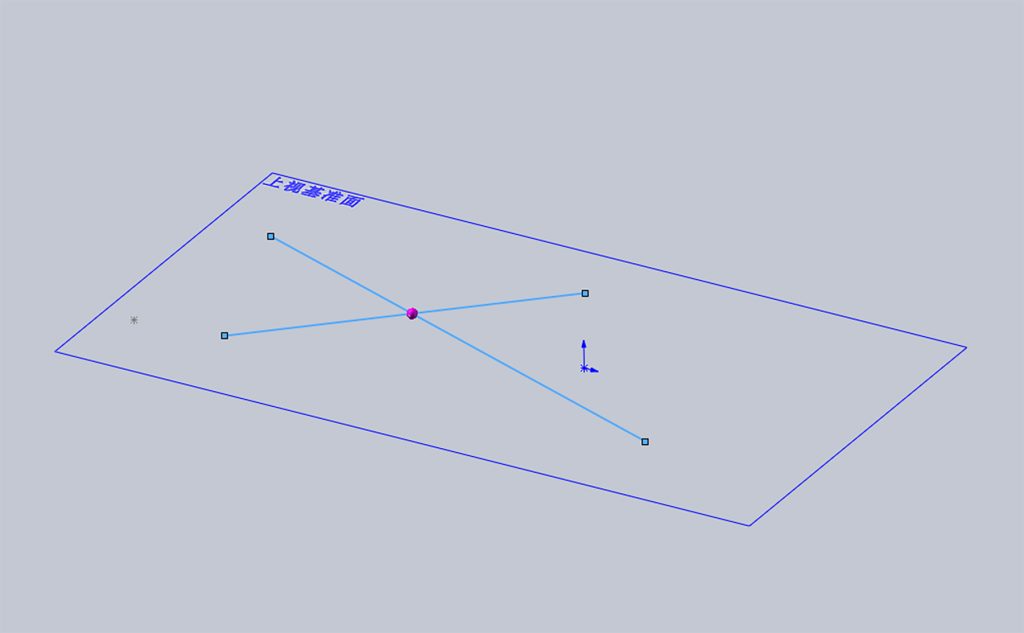

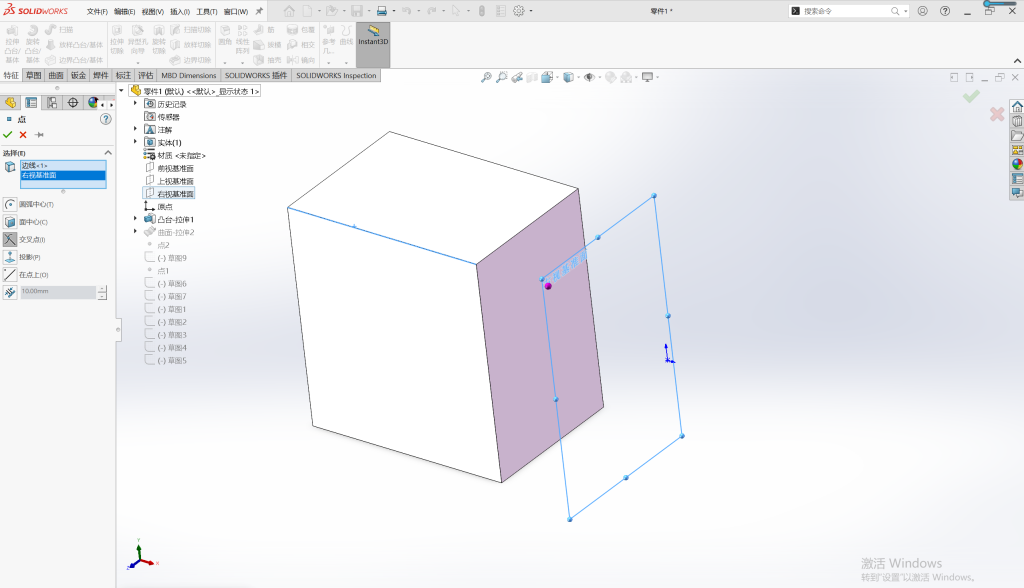

• 交点 (Intersection)：在两条所选实体的交汇处生成点，实体可以是边线、曲线或草图线段。例如，可以快速找到一条边线或边线延伸线与一个基准面的交点。

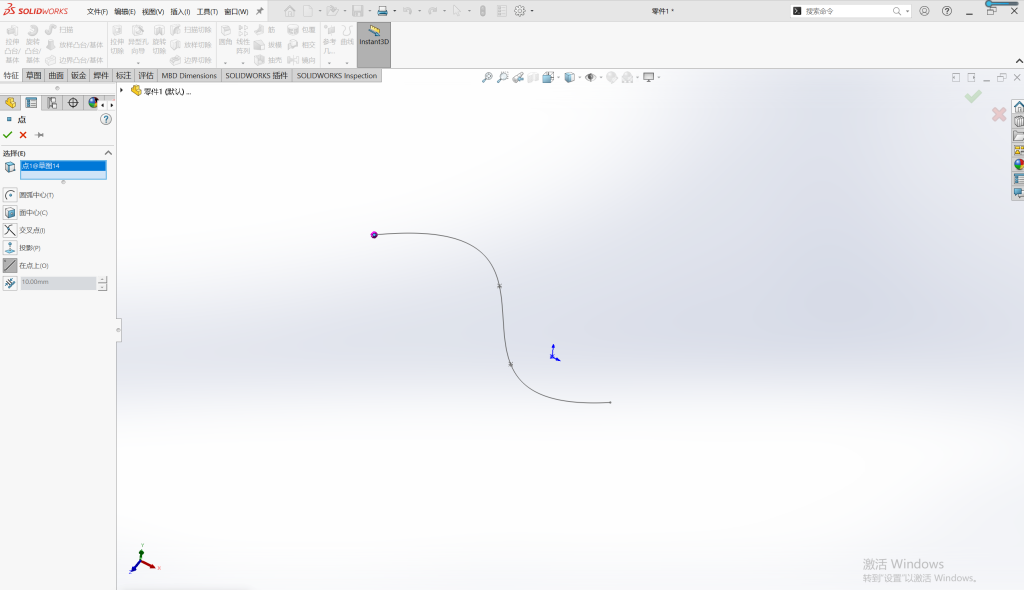

• 投影 (Projection)：将一个实体（如一个点、曲线的端点）垂直投影到另一个平面或曲面上生成参考点。

• 在点上：基于一个已有的点，生成一个与之完全重合的新参考点。

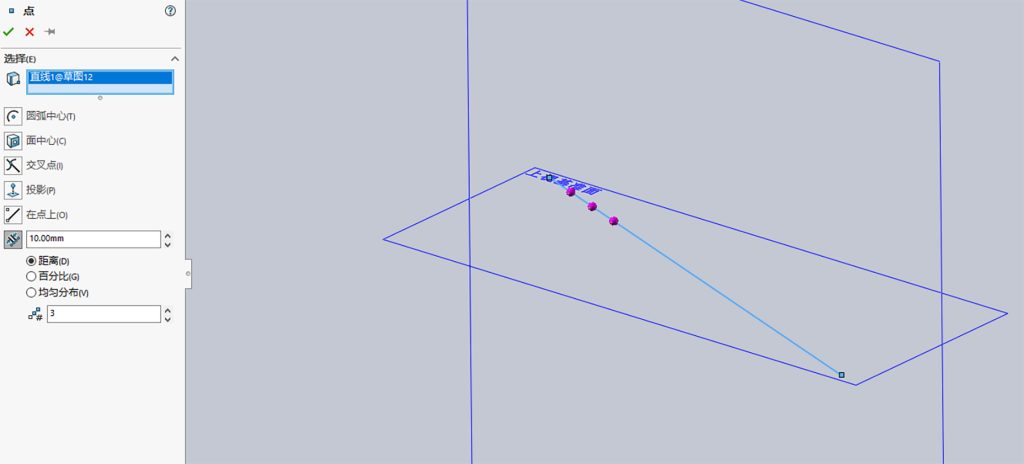

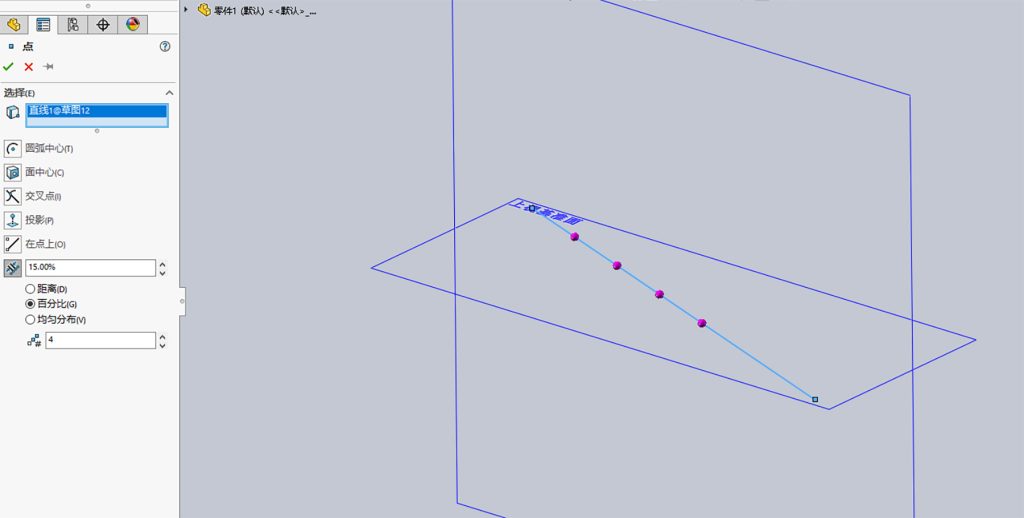

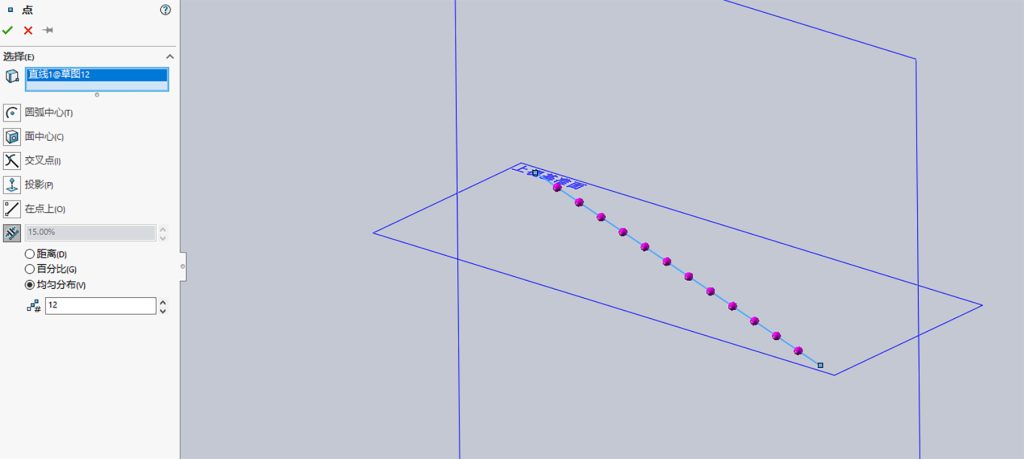

• 沿曲线距离或多个参考点 (Along curve distance or multiple reference point)：这是一个很实用的功能。你可以沿一条边线、曲线或草图线段，生成一组均匀分布或者按特定距离/百分比间隔排列的多个参考点。在做管道布线或需要等分曲线时非常方便。
