唇缘凹槽

“唇缘/凹槽”（Lip/Groove）是SOLIDWORKS中一个专门针对塑料件和钣金件设计的扣合特征。它主要用于在两个需要相互配合的零件上，快速创建一组用于对齐、配合和扣合的卡榫结构。

你可以把它理解为一个“智能”的建模工具，能在一个特征里，同时在两个零件（或多实体）上分别“长”出凸起的唇缘（Lip）和“挖”出对应的凹槽（Groove）。

核心价值：高效创建配合结构

在塑料产品（比如鼠标、手机壳、遥控器）的设计中，上下盖之间常需要这种精准的唇缘和凹槽来实现精准定位和紧密配合。如果没有这个命令，你可能需要手动通过多次拉伸、切除、倒角等步骤去构建，既耗时又容易出错。而“唇缘/凹槽”命令将这个复杂的过程自动化，大大提升了设计效率。

核心操作与关键概念

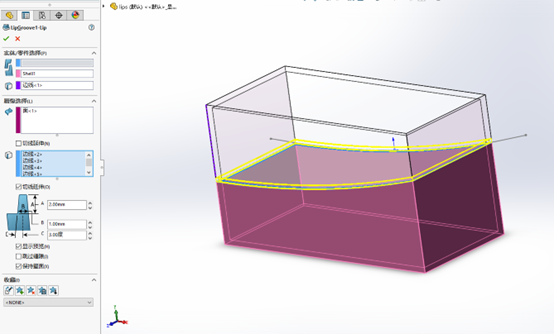

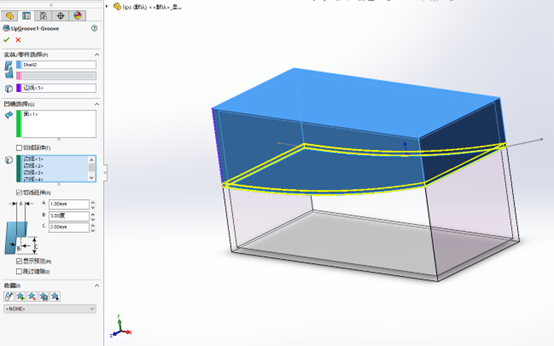

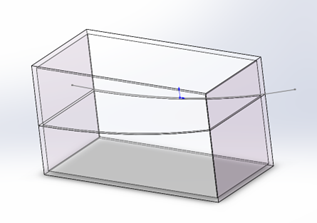

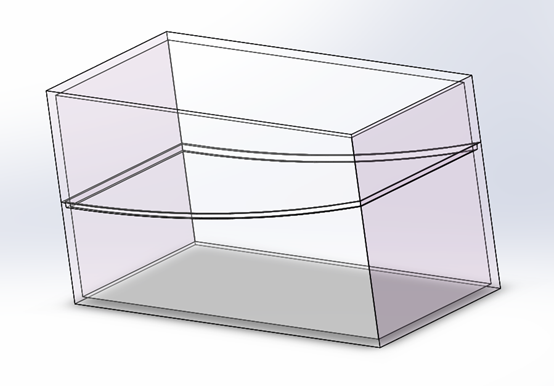

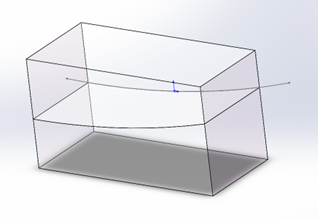

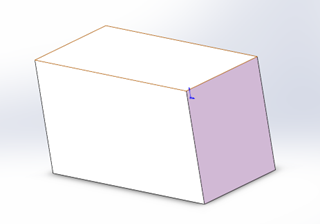

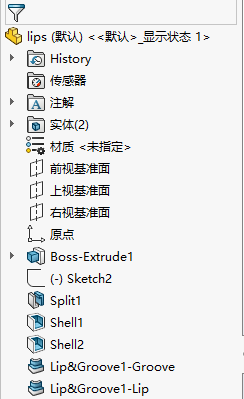

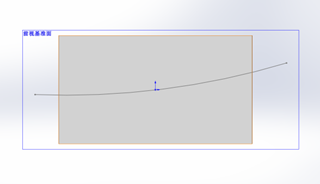

创建唇缘/凹槽，核心是在“唇缘/凹槽 PropertyManager”中完成对两个实体的指定和参数控制。

• 1. 指定实体 (Body/Part Selection)
  • 凹槽实体 (Groove Body)：选择将要被“挖掉”材料以形成凹槽的那个零件或实体。
  • 唇缘实体 (Lip Body)：选择将要“添加”材料以形成凸起唇缘的那个零件或实体。
  • 方向 (Direction)：定义唇缘和凹槽的生成方向，通常选择它们的分型面或一个基准面。

• 2. 选择边线与面 (Edge & Face Selection)
  • 分别在两个实体上，选择唇缘和凹槽需要附着的那条边线（Edges），以及用于确定其截面形状的面（Faces）。

• 3. 设置参数 (Parameters)
  • 高度 (Lip Height) / 宽度 (Groove Width)：控制唇缘的高度和凹槽的宽度。
  • 拔模角度 (Draft Angle)：为唇缘或凹槽的侧面添加拔模斜度，方便零件从模具中脱出。
  • 间距 (Clearance)：设置唇缘和凹槽配合时的间隙大小，影响装配的松紧度。

进阶选项

• 跳过缝隙 (Jump Gaps)：如果你的唇缘路径上遇到筋或其他的几何结构，勾选此选项可以让唇缘/凹槽自动“跳过”这些障碍，保持连续性。

• 支持多实体与装配体：这个命令不仅支持在一个多实体零件内操作，也可以在装配体环境下，直接对两个独立的零件文件进行操作。
