在 SOLIDWORKS 中，“基准面”（Reference Plane）是最重要的辅助几何体之一。当默认的三个标准基准面（前视、上视、右视）不够用时，你可以通过创建新的基准面来满足建模需要。
它的核心作用是为草图、特征、装配体配合等提供一个精准的“落脚点”或“参考面”。
什么时候需要创建基准面？
当你需要在以下位置开始绘制草图，而那里没有现成的平面时，就需要自己创建一个：
- 偏移位置：比如在一个平板的某个距离处创建一个平行平面。
- 特定角度：比如在一个斜面上创建一个与它成 45 度的平面。
- 复杂位置：比如通过空间中的三个点来定义一个平面，或与圆柱面相切创建一个平面。
几种最常用的创建方法

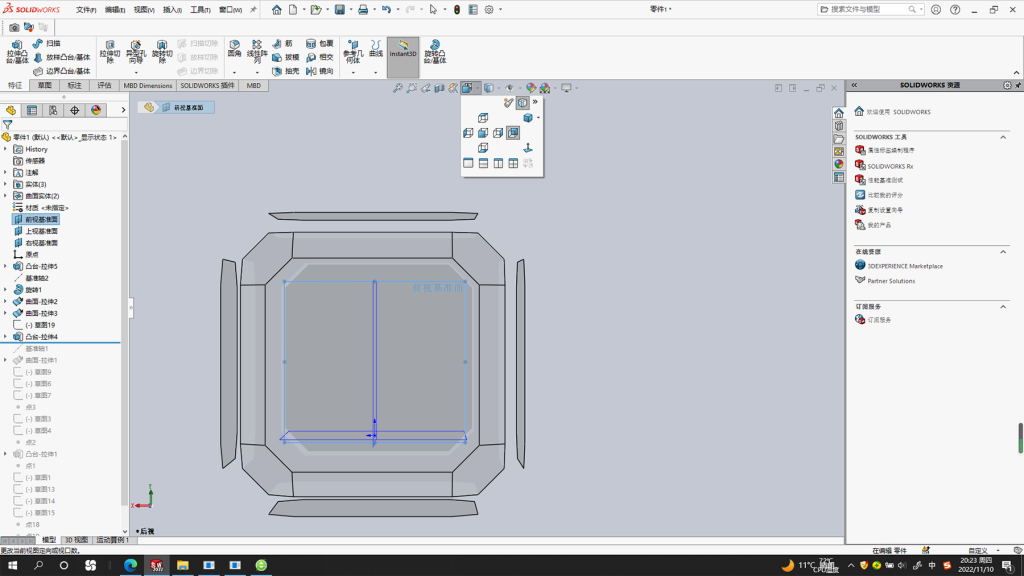

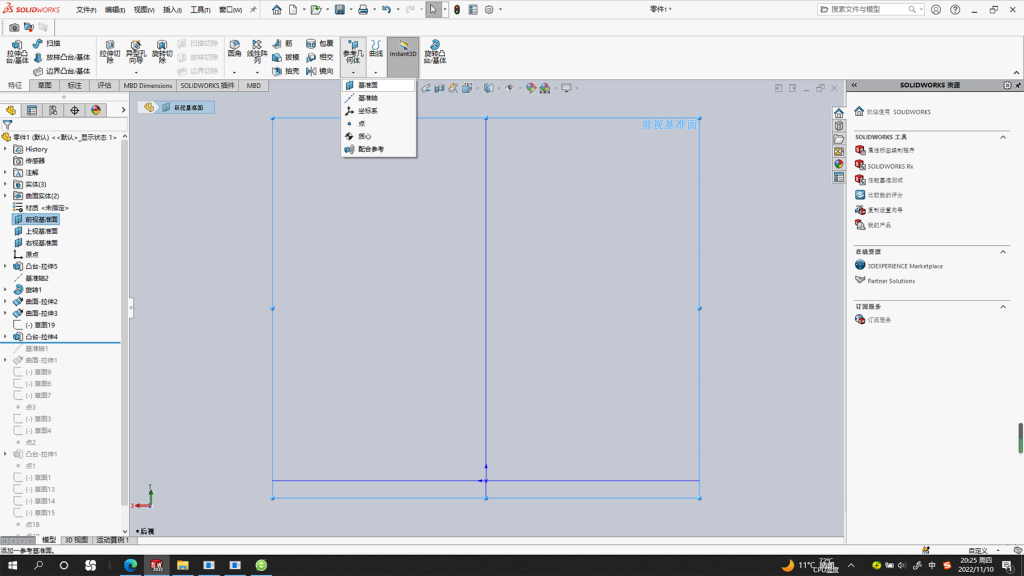

在“特征”工具栏或菜单栏 插入 > 参考几何体 > 基准面 中可以打开命令。SOLIDWORKS 提供了非常灵活的创建方式，关键是根据你的已知条件，在属性管理器中组合不同的参考对象：

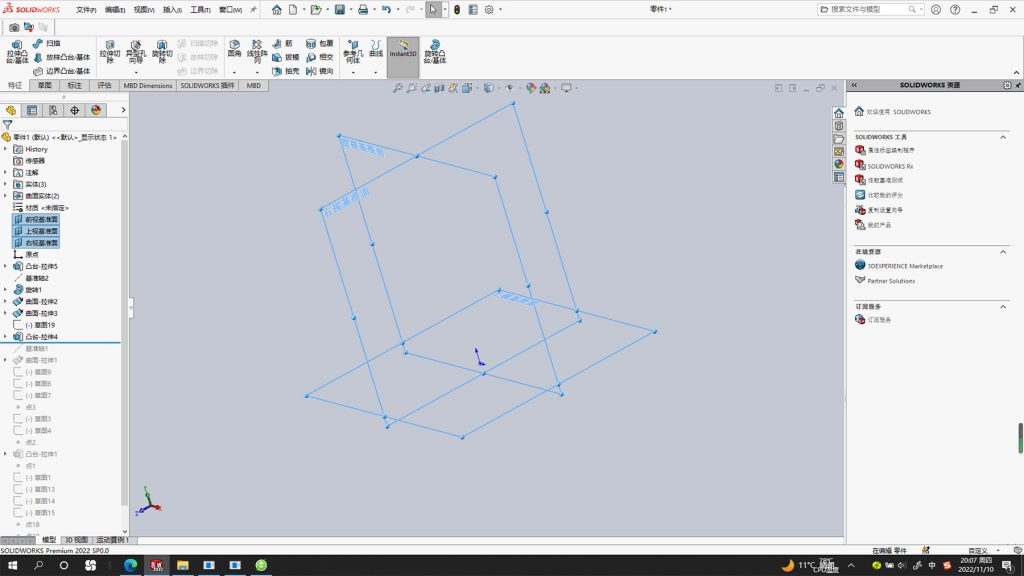

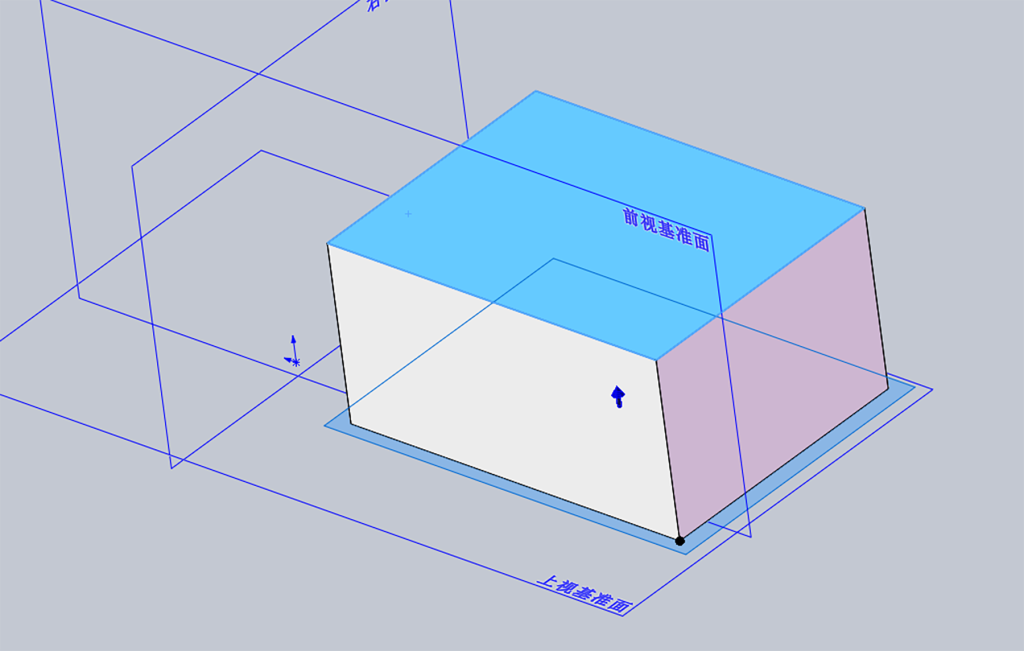

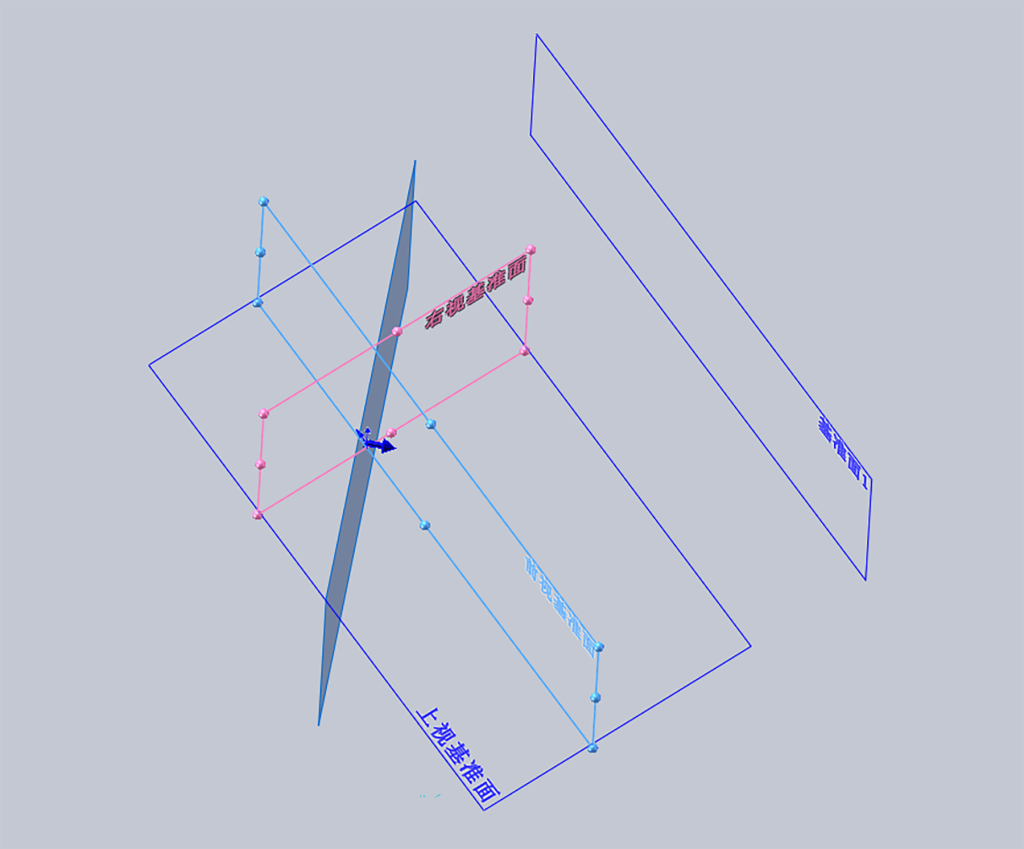

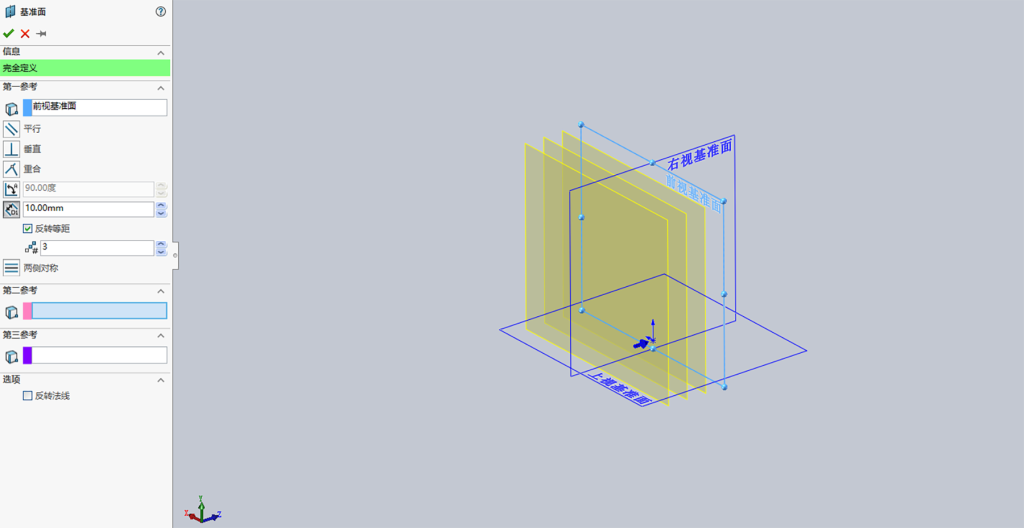

- 等距距离/平行平面：最常用的方法。先选择一个现有平面或平面作为参考，然后输入偏移距离，即可创建一个与之平行的新基准面。

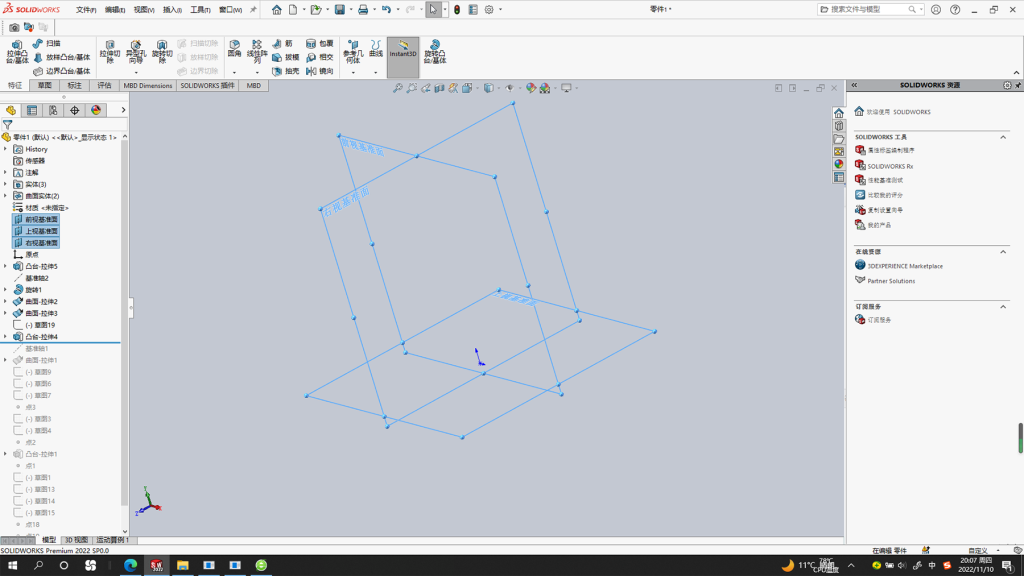

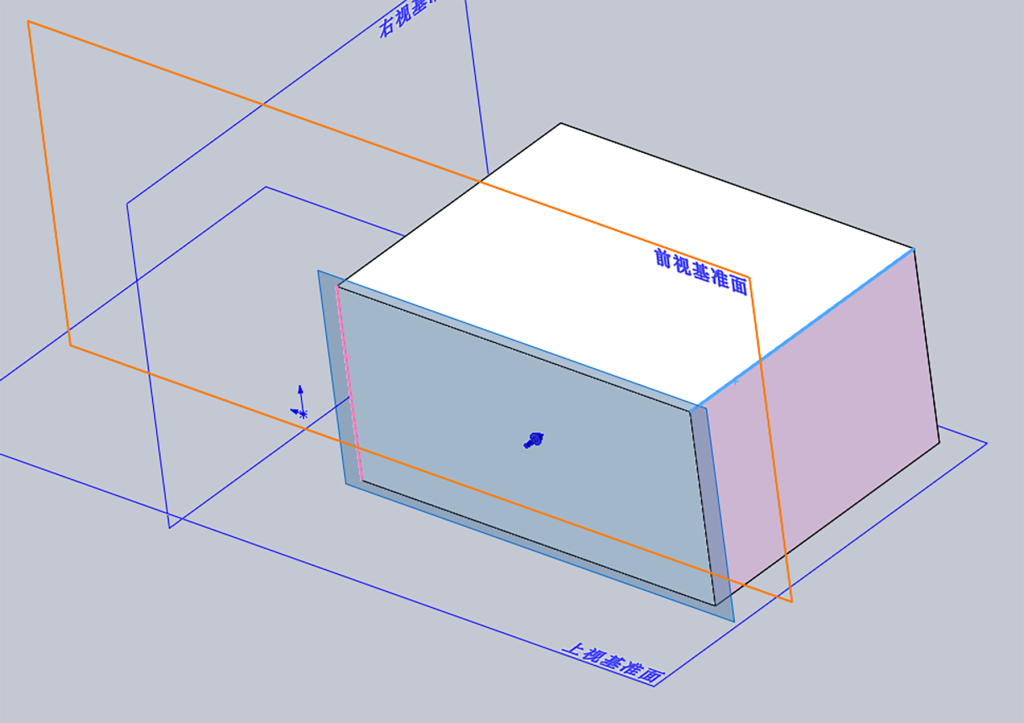

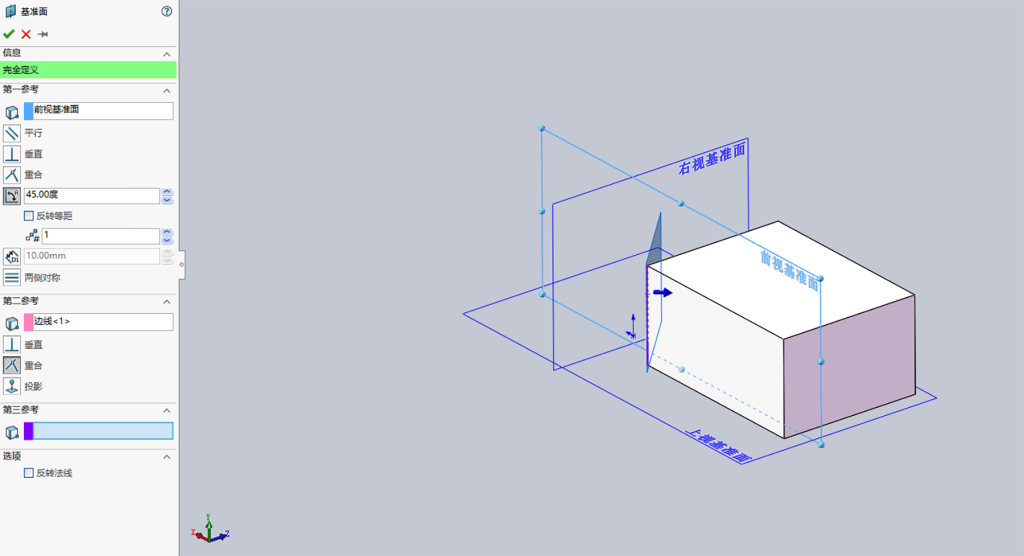

- 成一定角度：先选择一条边线或轴，再选择一个现有平面，然后输入角度值。新基准面会围绕你选择的边线旋转特定的角度。

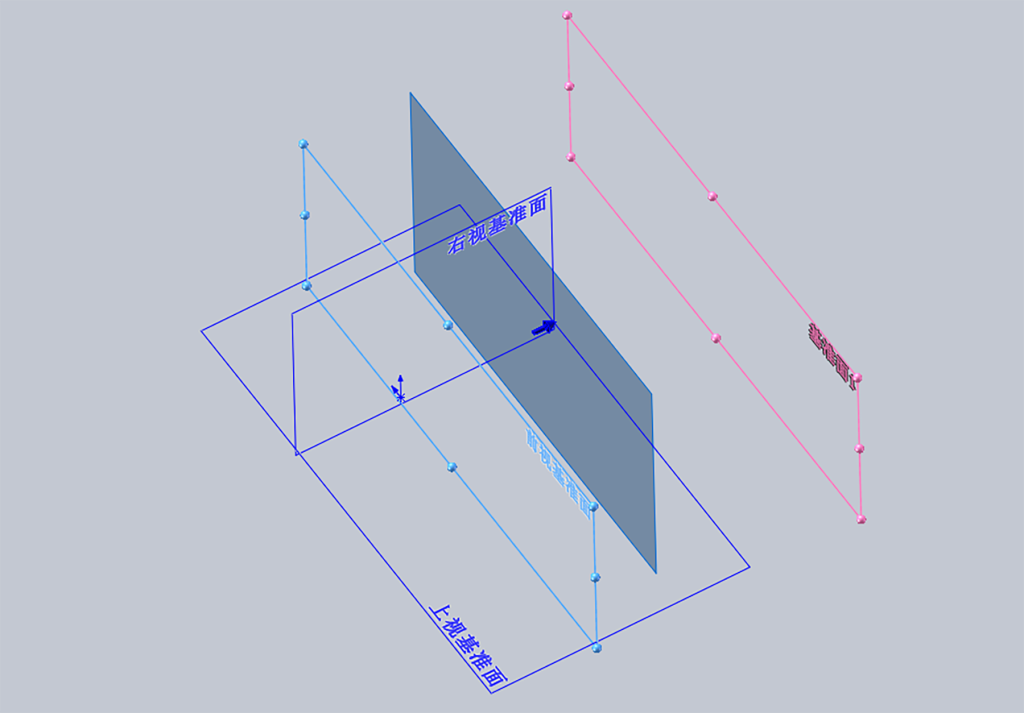

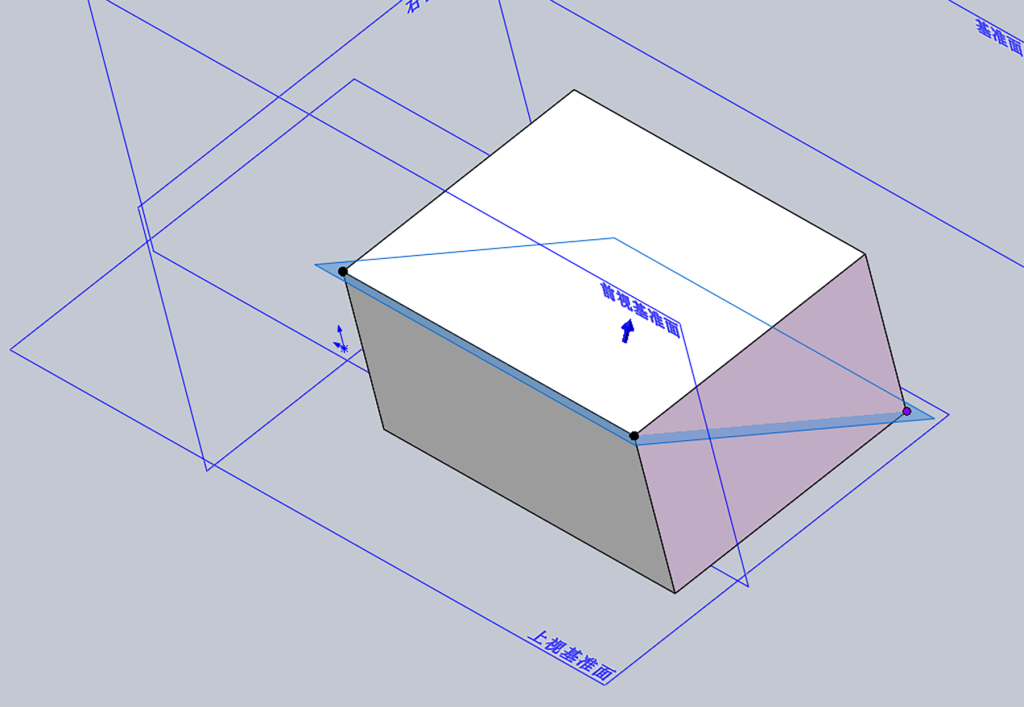

- 三点定义：选择空间中不共线的三个点（可以是顶点、草图点或坐标原点），软件会自动创建一个通过这三点的平面。
- 与曲面相切：选择一个圆柱、圆锥或球面，再选择一个参考平面或点。新基准面会在与曲面相切的同时，通过或平行于你的参考点/面。这在创建与圆柱面相切的草图平面时特别有用。
- 通过点与面平行/垂直：选择一个平面和一个点，可以创建一个通过该点且与所选平面平行或垂直的新基准面。

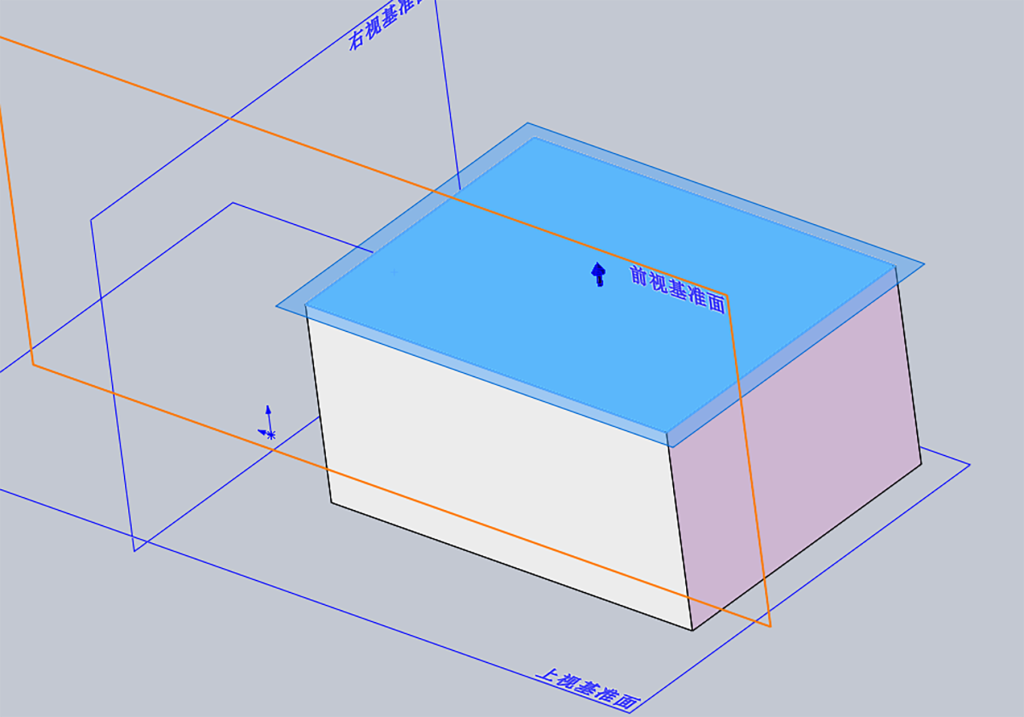

- 中间面/对称平面：选择两个平行的面或平面，SOLIDWORKS 会在它们之间的正中位置自动创建一个中间面，常用于对称设计。
使用与管理小贴士
- 尺寸调整：基准面的大小是可控的。选中它后，可以通过拖动边角上的控标来调整其显示范围，让视图更清爽。
- 固定与浮动：在 FeatureManager 设计树中，一个完全定义的基准面旁会显示“(?)”或没有前缀。如果显示“(-)”，说明它缺少一些参考，处于未完全定义状态，你可以后续编辑它来补全参考。
- 高效创建：按住
Ctrl键并拖动一个现有的基准面，可以快速复制并创建一个等距的新基准面，非常方便。
