光源与相机

更新于 2026-08-17 1 分钟阅读

在 SOLIDWORKS 中，”光源”和”相机”是两大核心的可视化工具，它们共同决定了模型的视觉呈现效果。你可以在 DisplayManager 的“布景、光源和相机”窗格中对它们进行统一管理。

光源决定了模型的明暗、阴影和立体感。你可以自由调整光线的方向、强度和颜色。

SOLIDWORKS 提供了几种基础光源类型，你可以根据需求选用：

光源类型	特点与用途
环境光源	从所有方向均匀照亮模型，提供基础照明，就像白色房间里的漫反射光。

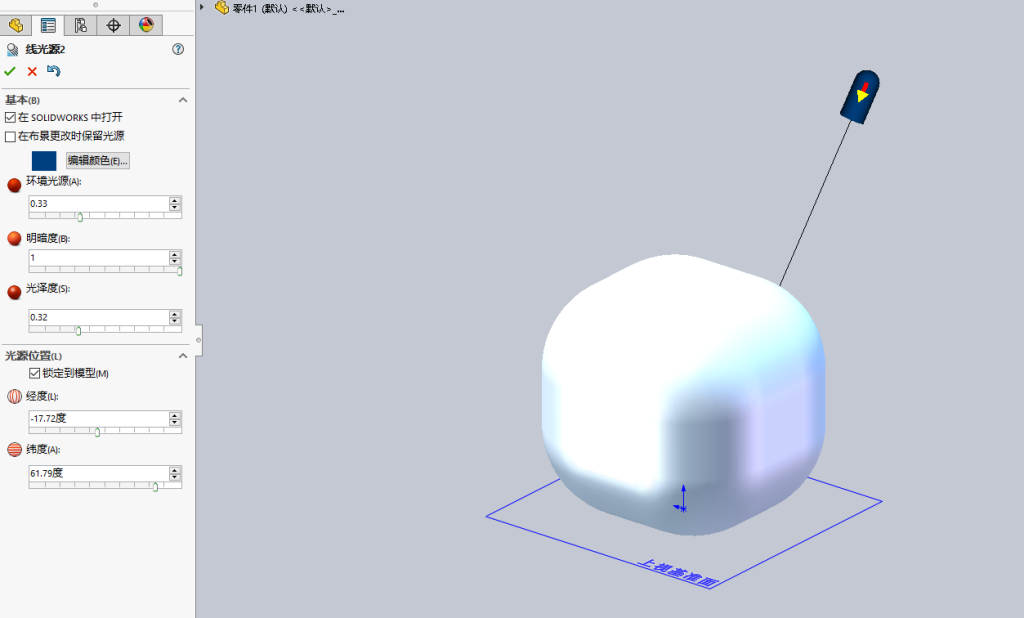

线光源	来自无限远的平行光，如太阳光，方向单一且聚焦。

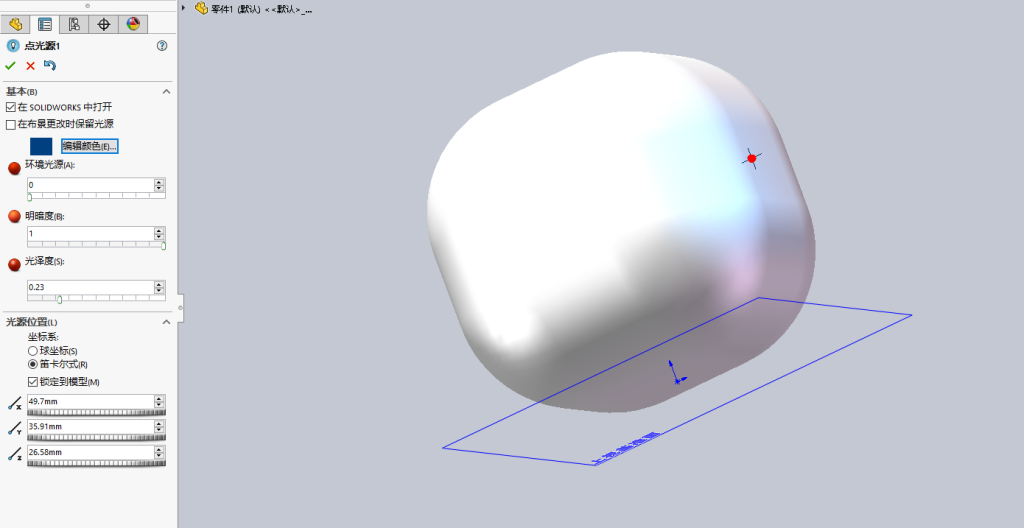

点光源	从空间中一个点向所有方向发光，效果像一个小灯泡。

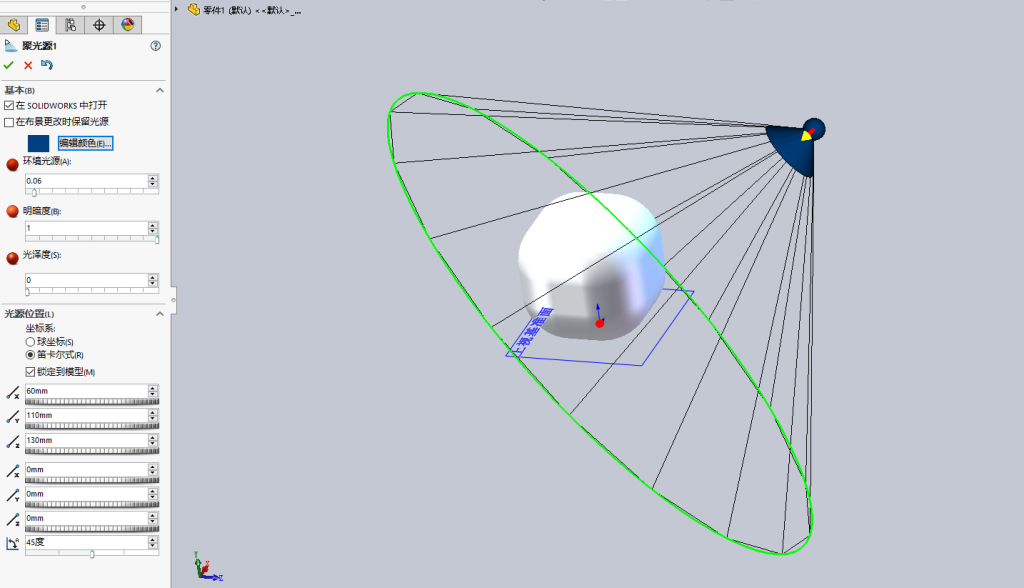

聚光源	从光源位置发出锥形光束，中心最亮，可投射到模型特定区域。

管理方式：默认情况下，系统会提供一个环境光源和三个线光源。你可以在DisplayManager中右键操作，添加、删除或开关这些光源。一个文档中最多可以有九个光源。

一个很重要的概念是，在SOLIDWORKS和PhotoView 360中，光源的控制是相互独立的。尤其是PhotoView 360，其默认光源通常是来自布景环境的HDR（高动态范围）图像，它能提供非常逼真的光照和反射效果，在多数情况下足以满足渲染需求。

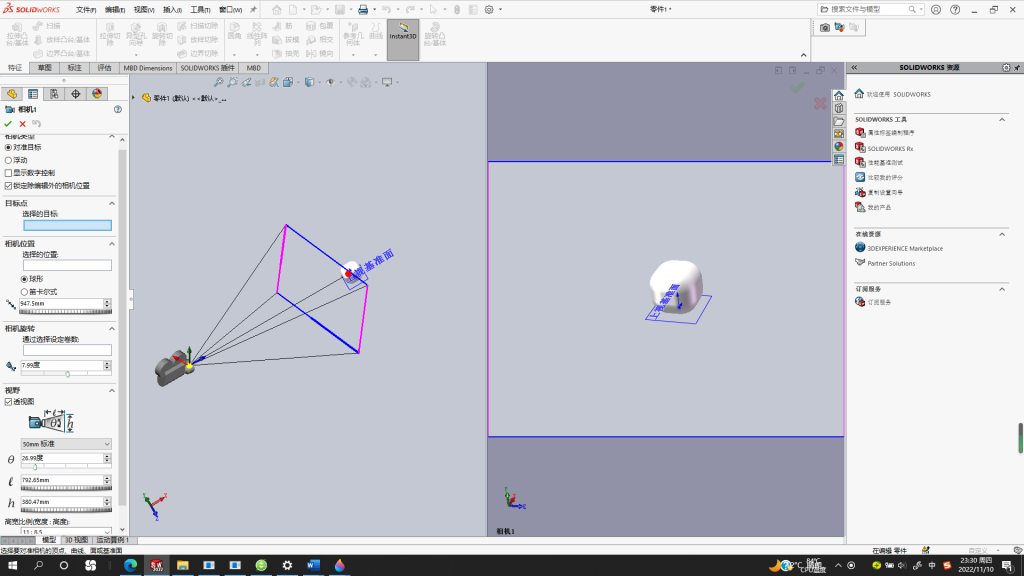

如果说光源决定了模型”好不好看”，相机则决定了”怎么看”。通过添加相机，你可以从特定的透视角度来观察模型，并精确控制视野等参数。

核心操作与设置

在弹出的PropertyManager中，你可以进行详细设置：
- 位置与目标点：可以精确设定相机位置和它所注视的目标点。你可以选择将相机”对准目标”或让它在空间中”浮动”。
- 相机旋转：通过调整偏航、俯仰和滚转，可以控制相机的拍摄角度。
- 视野：这是摄影中类似镜头的概念。你可以通过”标准镜头预设”（如50mm）、”视图角度”或”视图矩形高度”来调整视野范围，从而获得广角或长焦的视觉效果。
- 高级应用：相机位置和属性还可以用于创建基于相机的动画，在运动算例的关键帧中定义其变化。

操作技巧：在PropertyManager打开时，你可以直接在图形区域中拖动相机、目标点或视野，进行非常直观的调整。
