螺旋线

在 SOLIDWORKS 中，螺旋线 是一个基础且功能强大的 3D 曲线工具，它的核心作用就是将二维的圆形草图，转化为三维空间中盘旋上升或下降的曲线路径。它通常被用作弹簧、螺纹、蜗杆等特征的扫描路径或放样引导线。

如何创建螺旋线？

创建螺旋线的操作逻辑很清晰，主要分为两步：

• 准备基础草图：首先，需要在一个平面上绘制一个圆形草图。这个圆的直径将直接决定螺旋线的起始直径。

• 启动命令并设置参数：在“曲线”工具栏或“插入 > 曲线”菜单中，点击“螺旋线/涡状线”。之后，在 PropertyManager 中定义螺旋线的生成方式。

核心参数与定义方式

在 PropertyManager 的“定义方式”下，你可以根据已知条件，选择以下三种主要方式来精确控制螺旋线的形状：

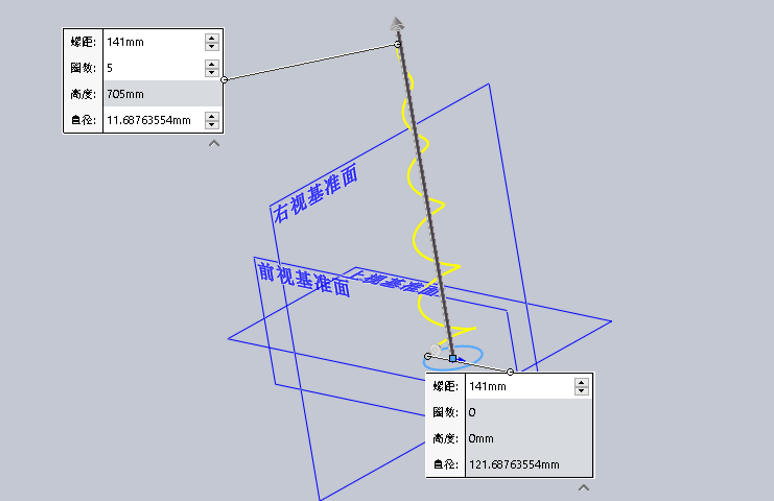

• 螺距和圈数：最常用的方式。通过设定螺距（每旋转一圈上升的高度）和圈数来生成螺旋线。这种方式非常直观，适合大多数标准弹簧或螺纹的创建。

• 高度和圈数：通过设定螺旋线的总高度和圈数来生成。系统会自动计算螺距，适合在高度受限的空间内设计。

• 高度和螺距：通过设定总高度和螺距来生成。系统会自动计算圈数，适合对这两个参数有明确要求的设计。

进阶功能：让螺旋线更多变

除了基本的恒定螺距，PropertyManager 还提供了两种常用的进阶控制功能：

• 锥形螺旋线：勾选“锥形螺纹线”选项，可以让螺旋线像锥形弹簧一样，直径逐渐变大或变小。你可以通过“锥度角度”来精确控制其扩张或收缩的速率。

• 可变螺距螺旋线：在“定义方式”中选择“可变螺距”，你可以通过一个表格，为螺旋线的不同分段区域分别指定高度、直径和螺距，从而生成形状更复杂、非均匀的螺旋路径。

与涡状线的区别

这里需要区分一个容易混淆的概念：涡状线。它和螺旋线使用同一个命令生成，但本质不同：

• 螺旋线：三维曲线，在垂直方向（Z轴）上上升。

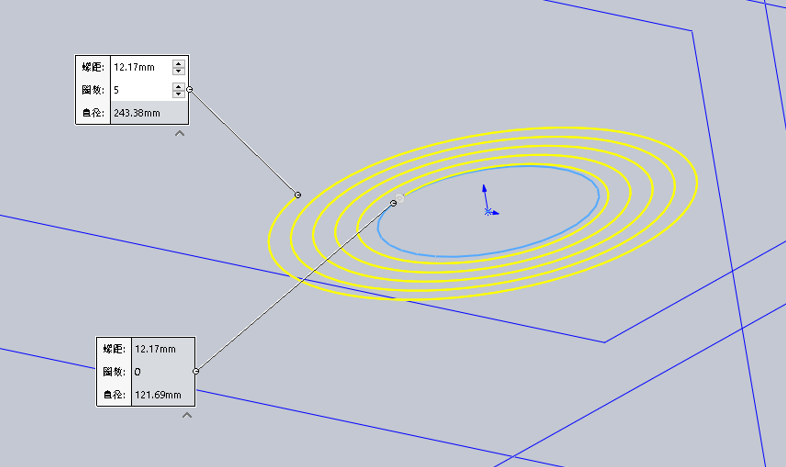

• 涡状线：二维平面曲线，像蚊香一样在平面内盘绕，不上升。
