“斑马纹”是SOLIDWORKS中一个非常直观的曲面质量检查工具。它通过在模型表面投射模拟的反光条纹，来帮助你判断曲面的平滑度和连续性。
斑马纹能帮你看出什么？
你可以把斑马纹想象成在非常光亮的镀铬表面上反射的长条形灯光。这些条纹的走向和连接方式，能清晰地揭示曲面之间的衔接关系。通过观察两个相邻面边界处的斑马纹，你可以大致判断它们属于下面三种情况中的哪一种：
| 曲面连续性 | 斑马纹表现 | 示意说明 |
|---|---|---|
| 接触 (G0) | 条纹在边界处完全断开，不匹配。 | 两个面只是简单碰到一起，连接处有棱边。 |
| 相切 (G1) | 条纹在边界处相连，但方向会发生急剧转折。 | 连接处是平滑过渡的，但曲率变化不够自然。 |
| 曲率连续 (G2) | 条纹平滑地连续跨过边界，没有折痕。 | 连接处非常光顺，是最高等级的平滑效果。 |

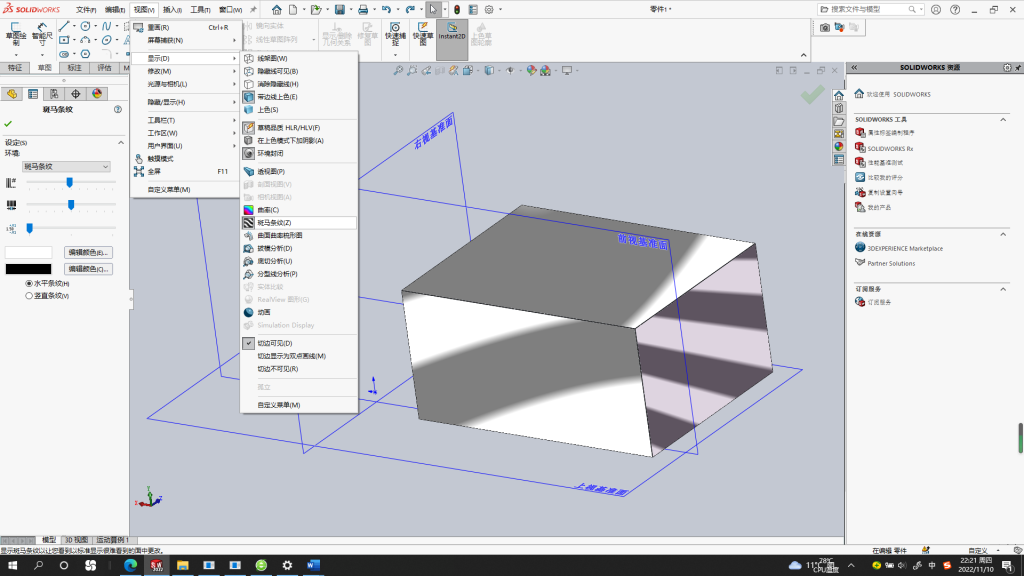

如何开启和使用斑马纹？

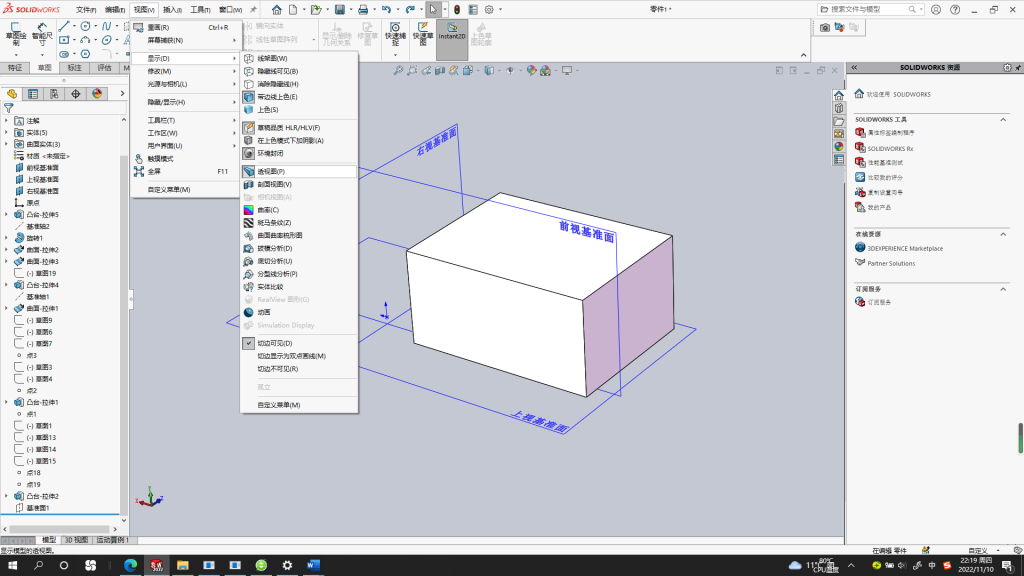

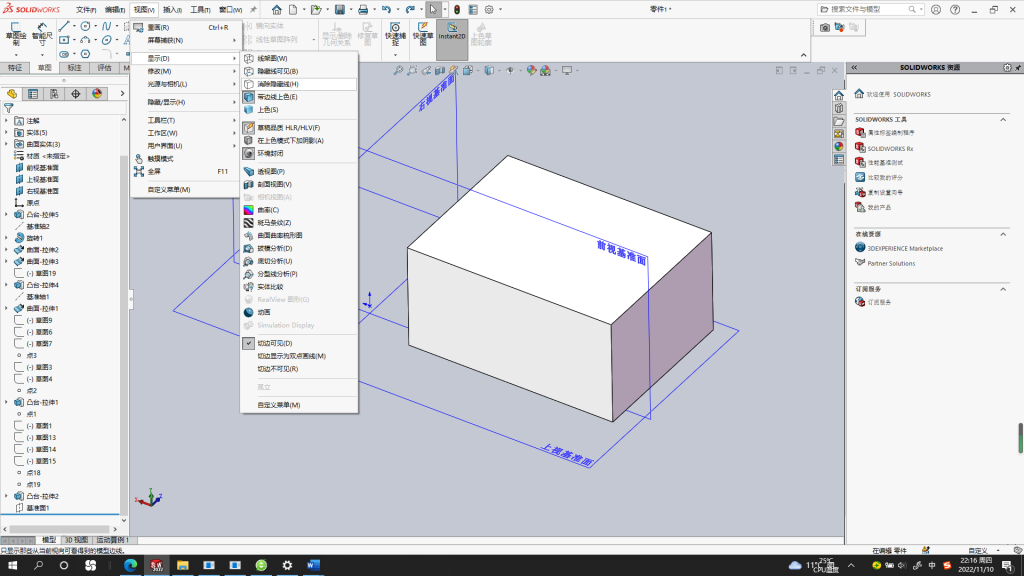

- 从菜单栏：点击顶部菜单
视图>显示>斑马条纹。
- 从评估工具栏：切换到“评估”选项卡，点击“斑马条纹”图标。
打开后，你可以在左侧的属性管理器（PropertyManager）里进行一些调整，比如条纹的宽度和方向。
使用建议
将斑马纹与曲率显示工具结合使用，是评估曲面质量非常有效的方法。斑马纹擅长“看”出大面上的不连续和褶皱，而曲率工具则能提供更定量的分析。
