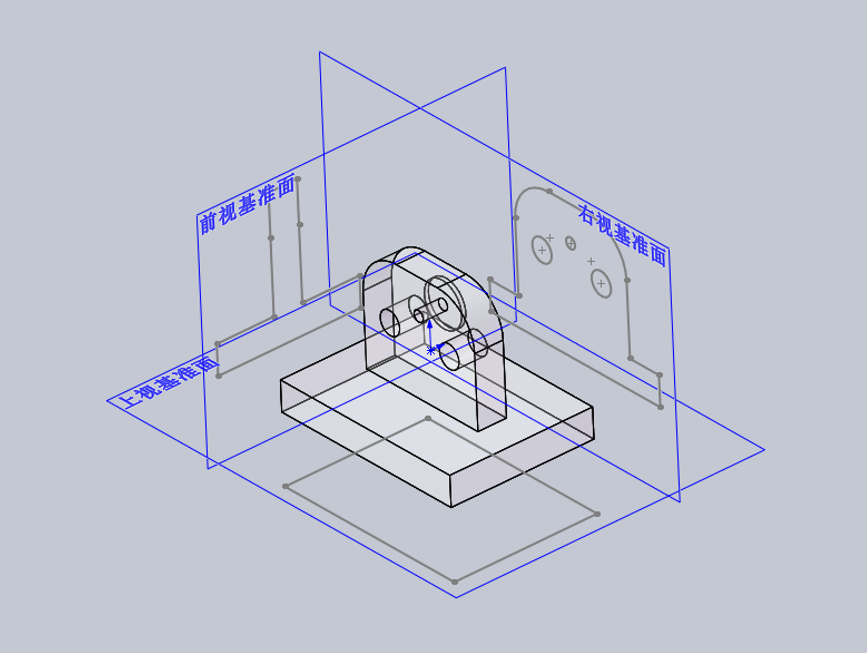

侧影实体（也叫“侧影轮廓实体”，Silhouette Entities）是 SOLIDWORKS 草图工具中的一个功能，它的核心作用是将3D模型或装配体在特定方向上的外部轮廓线，一键投影到平行的草图平面上。
你可以把它理解成给模型在某个方向上拍一张“剪影照”，然后把这张照片的边缘轮廓生成草图线条。
核心功能与应用场景
它主要用在这些地方：
- 快速获取外部轮廓：当你需要模型在某个视角下的最大外形轮廓时（比如计算投影面积，这对模具设计很有用），用这个功能就非常高效。
- 为后续建模作参考：生成的草图轮廓可以作为后续特征（如拉伸、放样）的参考或直接使用。
- 生成产品“剪影”：快速创建产品在某个方向上的轮廓线条，用于商标、插图或示意。
如何操作
使用起来很简单，核心就三步：
- 进入草图状态：先选择一个合适的平面，创建一个新的草图。
- 启动命令：在“草图”工具栏上点击“侧影轮廓实体”按钮，或从菜单栏选择
工具 > 草图工具 > 侧影轮廓实体。
- 选择实体并确认：在左侧的属性管理器里，点击“要绘制侧影轮廓的实体”选框，然后在图形区选择你要投影的零件或装配体。点击“√”确认，轮廓线就生成了。
关键选项与提示
- 外部侧影轮廓：属性管理器里有个“外部侧影轮廓”选项。勾选它，只投影模型最外部的轮廓线；如果取消勾选，模型内部的结构（比如孔洞的轮廓）也会被投影出来，可以根据需要灵活选择。
- 与“转换实体引用”的区别：“转换实体引用”是把模型上已有的边线直接“复制”下来；而“侧影实体”是计算并生成模型在某个角度下的新轮廓线，这个轮廓线在模型上并不一定存在。
这个功能和前面提到的分割线中的“轮廓”类型在概念上有点像，但“分割线”是用来分割曲面的，而“侧影实体”是在草图里生成轮廓线。
