填充曲面

填充曲面是SOLIDWORKS曲面建模中用来补洞和修复曲面的核心工具。它可以在由模型边线、草图或曲线围成的任何形状的边界内，生成一个独立的曲面片，用于修补缺失的面或构建复杂的工业造型。

核心用途

它主要能解决这几类问题：

• 模型修复：修补导入模型时出现的破面或缺失面。

• 建模操作：在零件上填充孔洞，为后续生成型心、型腔等特征做准备。

• 工业设计：构建复杂、流畅的自由曲面造型，常配合约束曲线使用。

关键设置与操作

在PropertyManager中，有以下几个影响补面效果的核心选项：

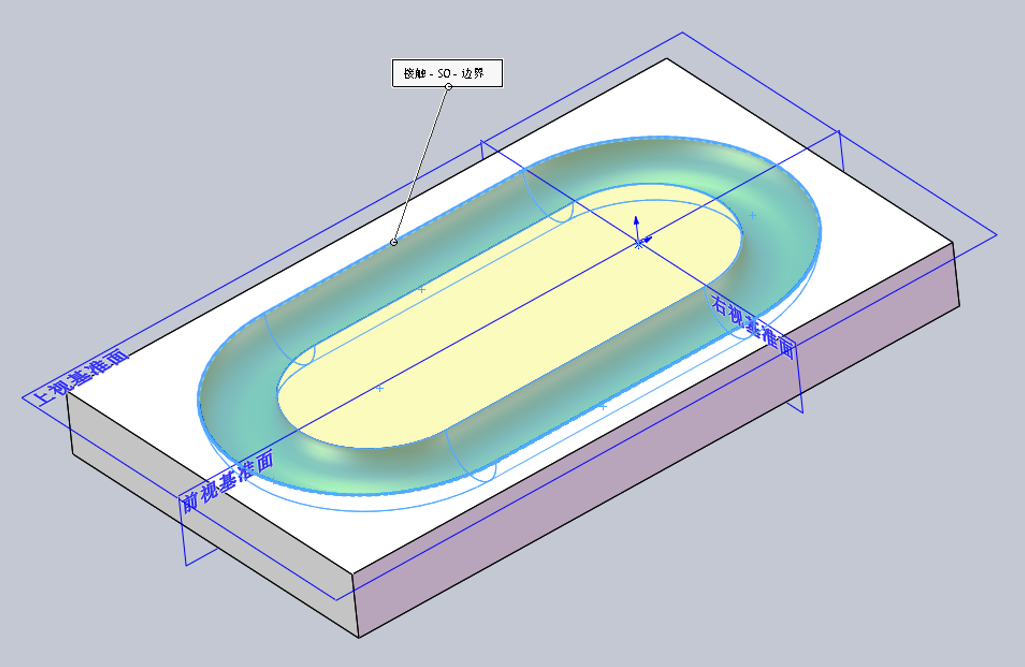

• 修补边界 (Patch Boundary)：这是最重要的部分。你需要选择封闭的边线、草图或曲线作为修补的边界。一个强大的功能是，你可以对同一修补边界中的不同边线应用不同的曲率控制 (Curvature Control) 类型：
  • 接触 (Contact)：仅在边界内生成曲面，与相邻面没有连续性要求。
  • 相切 (Tangent)：生成的补面与相邻曲面在边界处保持相切，过渡更平滑。
  • 曲率 (Curvature)：最高级别的连续性，补面与相邻曲面在边界处曲率相同，光顺度最好。

• 约束曲线 (Constraint Curves)：这是一个进阶功能。通过选择草图点或样条曲线，可以精确控制补面内部的形状，常用于要求较高的工业设计。

• 修复边界 (Fix Boundary)：开启后，软件能自动识别并修复边界上的微小缝隙或重叠问题，强制生成补面。

• 合并结果 (Merge Result) / 尝试形成实体 (Try to form solid)：这两个选项控制补面与原模型的关系。前者可将新补面缝合到原曲面实体上；如果边界能构成一个封闭的体积，后者则能直接生成一个实体。
