旋转曲面

旋转曲面是SOLIDWORKS曲面建模中的核心命令，它的原理和“旋转凸台”非常相似，都是通过围绕一条中心线旋转一个2D轮廓来生成几何体。两者的关键区别在于结果：旋转凸台生成的是实体，而旋转曲面生成的是曲面（只有表皮，没有体积）。

因为生成逻辑相同，所以操作步骤也基本一致：

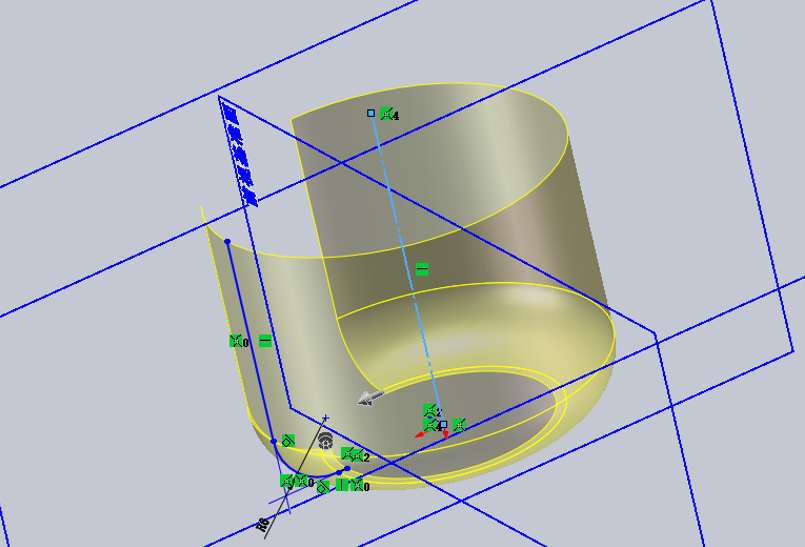

• 准备草图：绘制一个2D草图作为旋转轮廓，以及一条作为旋转轴的中心线、直线或现有边线。

• 启动命令：点击“曲面”工具栏上的“旋转曲面”按钮，或通过菜单“插入 > 曲面 > 旋转曲面”启动。

• 设置参数：在属性管理器中，选择轮廓和旋转轴，并设置旋转角度和终止条件。

• 确认生成：点击确定，即可得到旋转曲面。

与实体旋转相比，需要注意的几个点

• 轮廓更灵活：与实体旋转要求封闭轮廓不同，旋转曲面允许使用相交或非相交的多个开环轮廓。

• 轴的位置：与实体旋转类似，轮廓不能与中心线交叉。但这里有一个特殊情况：对于旋转曲面和薄壁特征，轮廓可以位于中心线上。

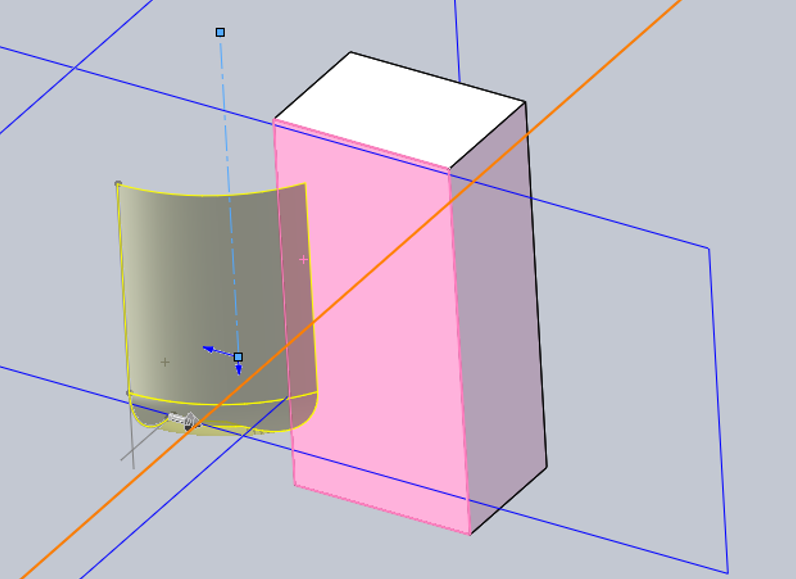

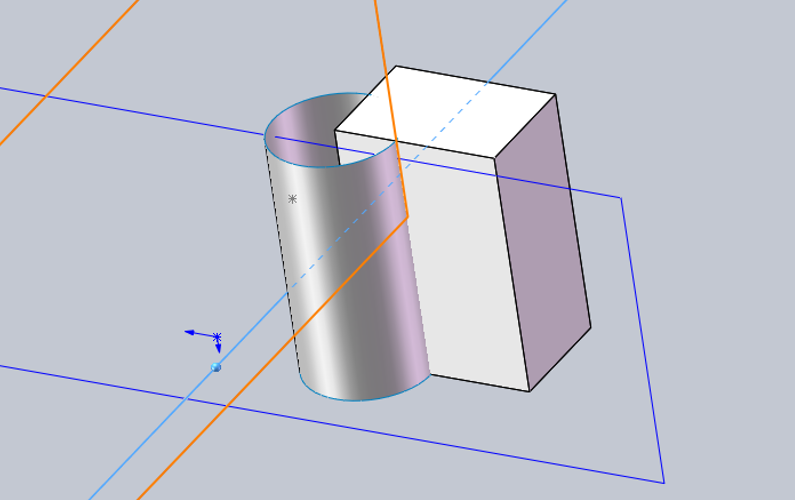

• 终止条件：在属性管理器中，除了设定角度，还可以选择像“成形到一面”或“到离指定面指定的距离”这样的终止条件来控制曲面的边界。
