延伸曲面

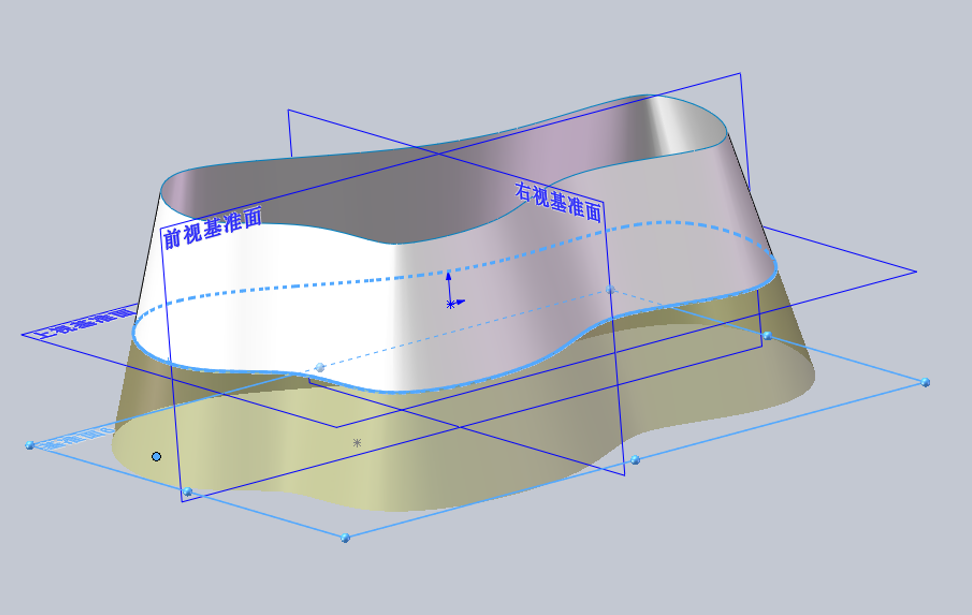

延伸曲面（Extend Surface）是SOLIDWORKS曲面建模中的一个基础编辑工具。它的核心作用是沿着一条或多条边线的自然走向，将现有的曲面“加长”一段，来修补缝隙或扩大曲面范围。

两种选择方式与效果

在启动命令后，核心是确定“要延伸的对象”：

• 选择一条或多条边线：只延伸你选中的那几条边。延伸方向会沿着边线所在平面或相切方向，不会影响到整个面。

• 选择一个完整的面：延伸该面的所有自由边（即不与其他面相连的边），相当于让整个曲面外扩一圈。这在需要统一放大曲面边界时非常高效。

两大核心设置

选好对象后，通过调整以下参数来控制延伸效果：

1. 终止条件（End Condition）

这个选项决定了延伸的“终点”在哪里：

• 距离：输入一个具体的数值，让曲面延伸固定的长度。

• 成形到点：将曲面一直延伸到模型中选定的一个点或顶点位置。

• 成形到面：将曲面延伸，直到碰触到选定的另一个曲面或平面为止。

2. 延伸类型（Extension Type）

这个选项决定了延伸部分的“形状”如何与原始曲面连接：

• 同一曲面：保持原始曲面的弧度，平滑地自然延伸。这会让延伸部分与原曲面融为一体，过渡最光顺。

• 线性：沿着原始曲面在边线处的相切方向，笔直地“拉”出去。这种方式适合需要在边缘处形成清晰棱边的场合。

实用小贴士

• 批量延伸：如果想一次性把多个相切连接的面一起延伸，可以在选中一条边线后，点击出现的“衍生”（Propagate）标注，软件会自动高亮并选中所有与之相切的曲面边线，一键延伸。

• 作为切除边界：延伸后的曲面，也常被用作“使用曲面切除”的切割工具，来分割实体模型。
