曲面上偏移

在 SOLIDWORKS 中,“曲面上偏移”是一个很特别的草图工具。它不像“等距曲面”那样生成新的曲面,而是在已有的3D曲面表面上,创建一条与模型边线保持特定距离的3D草图。

你可以把它想象成在一件衣服(曲面)上,用粉笔画出与领口(边线)保持一定距离的弧线。

核心功能:两种偏移方式

这个工具提供了两种计算距离的方式,你可以根据设计需要来选择,它们决定了“偏移线”在曲面上的实际位置。

  • 测地线等距 (Geodesic Offset):沿曲面表面测量最短路径距离。这种方式会贴合曲面本身的弧度,就像在球面上画一条与赤道平行的线,线会随着曲面“弯曲”。它更适合需要在曲面上保持真实、贴合距离的场合。

  • 欧几里德等距 (Euclidean Offset):在3D空间中测量两点间的直线距离。它不考虑曲面的弯曲,相当于把边线“平行”地挪到旁边,再投影到曲面上。这种方式更适合忽略曲面变形、追求空间平行效果的设计。

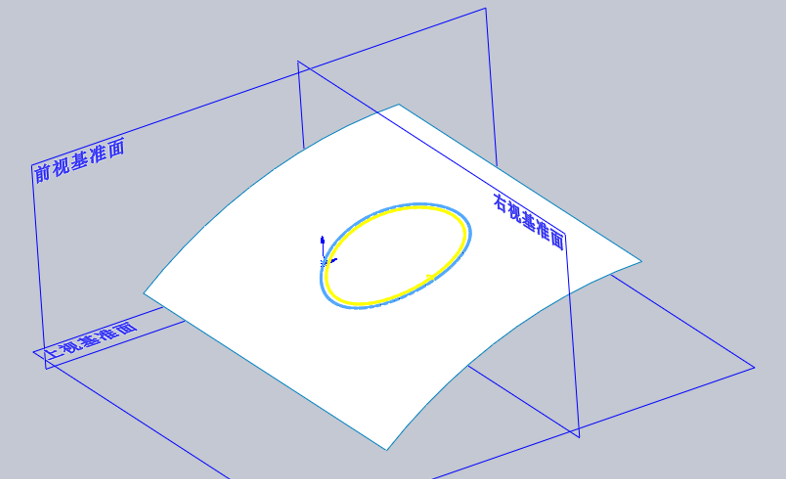

直观区别:如下图所示,同样的边线(图4)偏移后,测地线偏移(图3)在曲面上的路径会明显“贴合”曲面弯曲,而欧几里德偏移(图2)的路径则相对更“僵直”,像一个平行投影。

如何操作

  • 启动命令:在“草图”工具栏中,点击“曲面上偏移”按钮。

  • 选择一条或多条模型边线或模型面(如果选面,该面的所有边线都会被偏移)。

  • 在左侧的属性管理器中:
    • 选择你需要的“等距类型”(测地线或欧几里德)。
    • 输入“偏移距离”。
    • 如有需要,可点击“反转”来切换偏移方向。

重要区分:这个工具生成的是3D草图,用于后续的路径或参考。如果你需要“复制”出一个新的曲面片,则应该使用“等距曲面”命令。

曲面上偏移 操作步骤图 1
