拉伸曲面

“拉伸曲面”是SOLIDWORKS曲面建模中的基础命令，与“拉伸凸台”操作非常相似，区别在于生成的是有方向但无体积的曲面片体，而非实体。

“拉伸曲面”的特征与“拉伸凸台”特征几乎一致，只是生成的结果不同。

核心操作与关键设置

通过“曲面”工具栏或菜单 插入 > 曲面 > 拉伸曲面 启动命令。

在属性管理器中，核心设置如下：

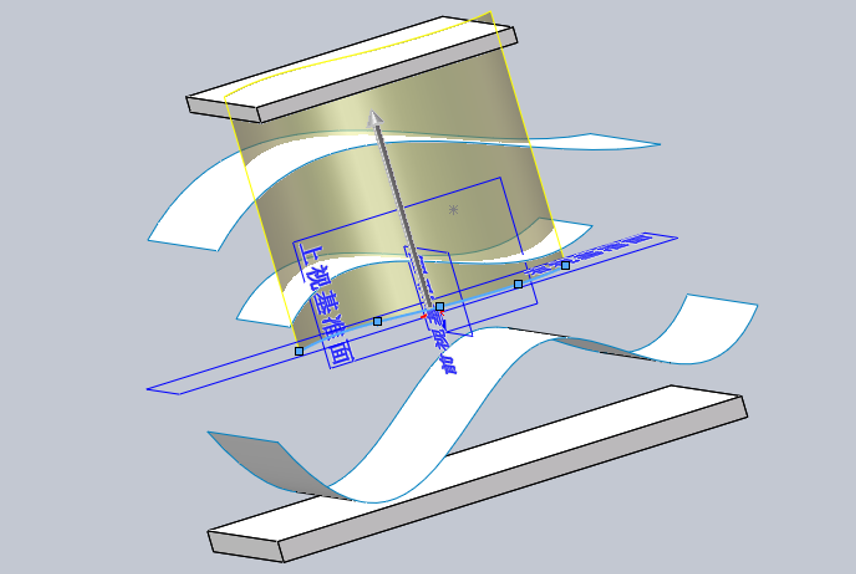

• 方向与深度：与拉伸凸台一致，可以通过终止条件控制终点。
  • 给定深度：输入具体数值。

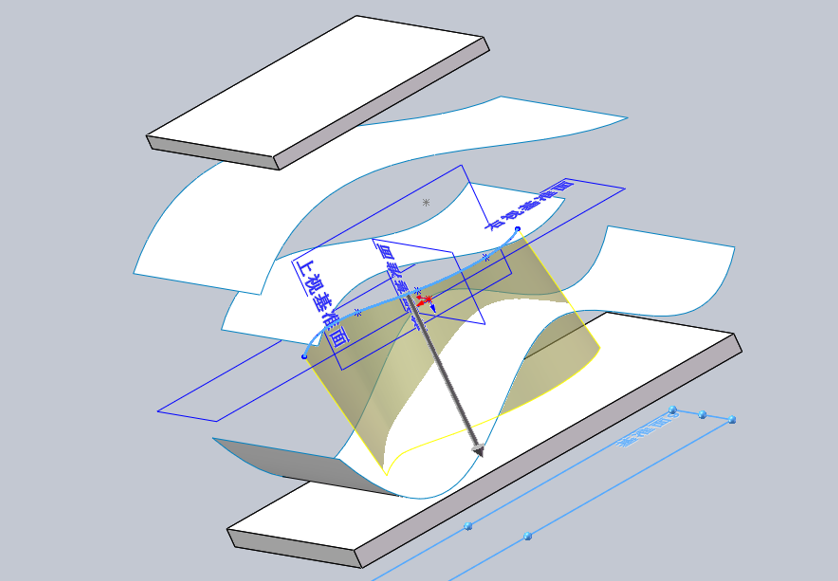

  • 成形到顶点：拉伸到指定点所在的平面。

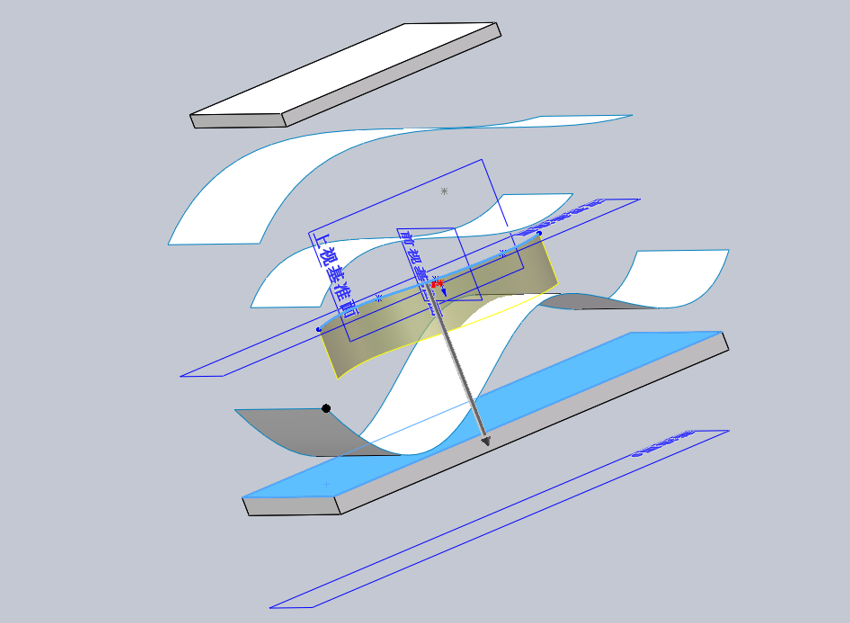

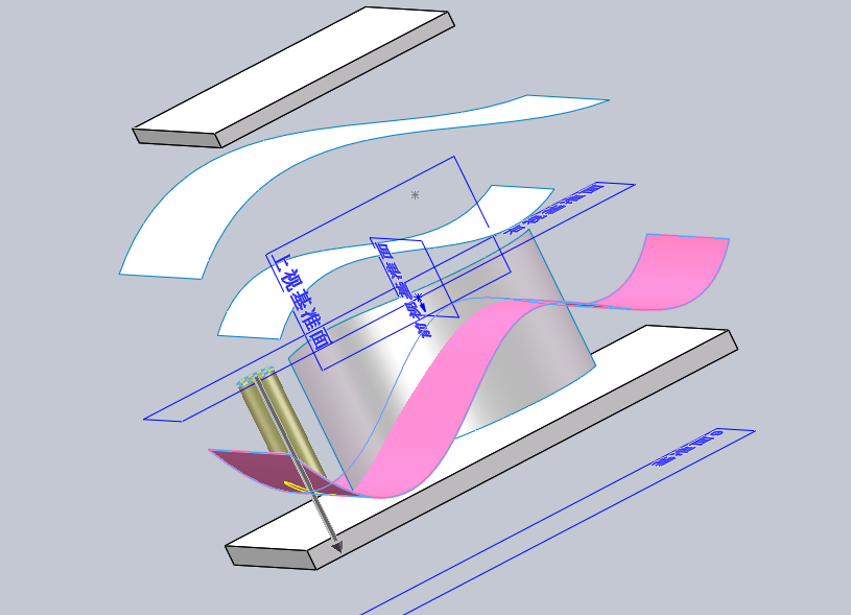

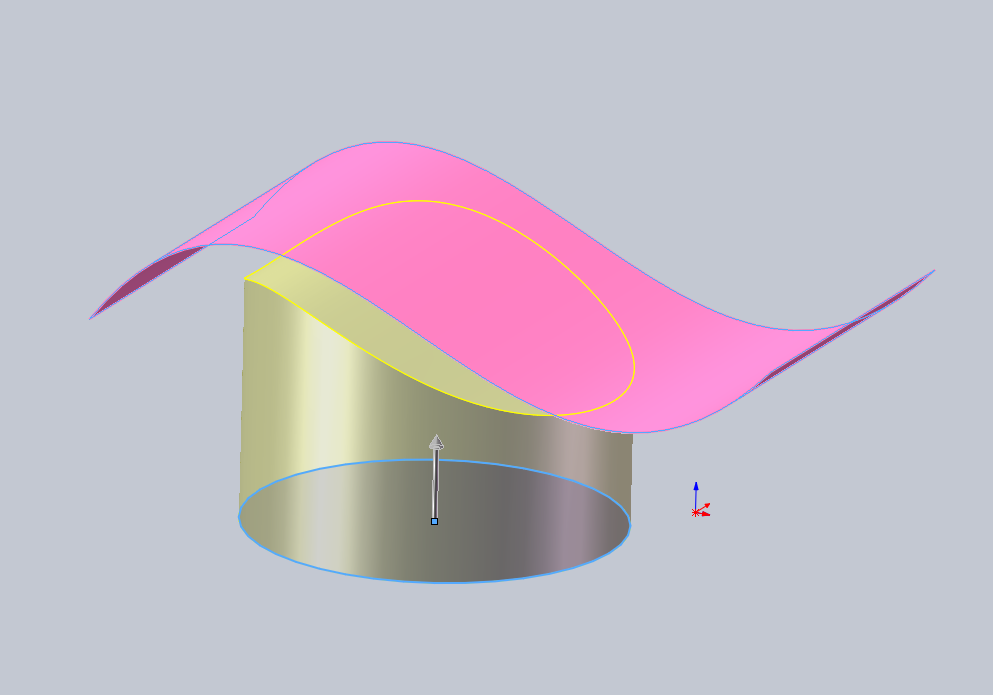

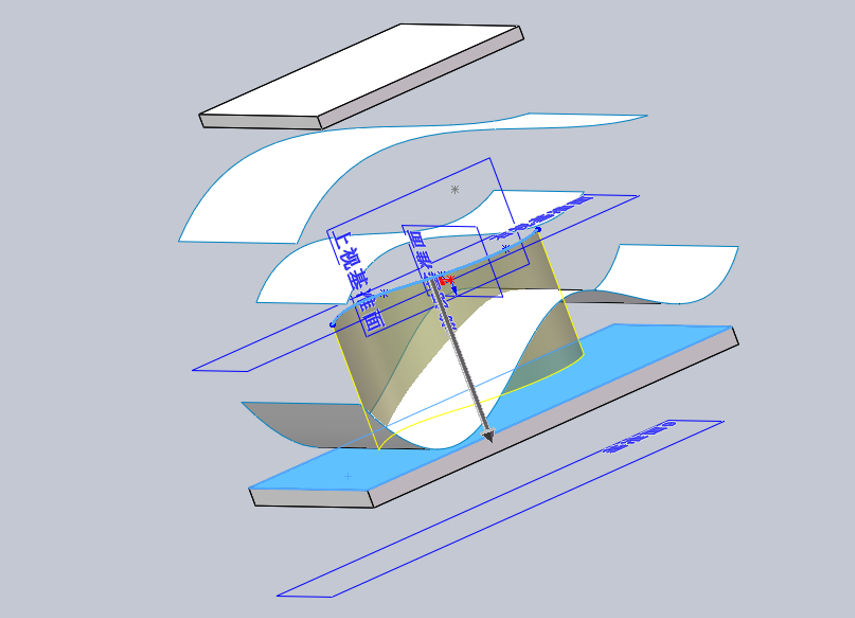

  • 成形到面：拉伸到指定的曲面或平面。
  • 两侧对称：以草图平面为中心向两侧拉伸。

• 方向与反向：如果默认方向不符预期，可点击“反向”按钮调整。

与拉伸凸台的区别

• 轮廓更灵活：“拉伸曲面”支持使用开环或交叉的草图轮廓生成曲面，而拉伸凸台通常要求封闭轮廓。

• 薄壁特性：与拉伸凸台的“薄壁特征”类似，勾选“薄壁特征”可以将一个开环草图轮廓沿垂直方向生成具有一定壁厚的曲面。

• 合并结果：在多曲面环境下，可以勾选“合并结果”，将新生成的曲面与已有的曲面合并成一个整体。

注意事项

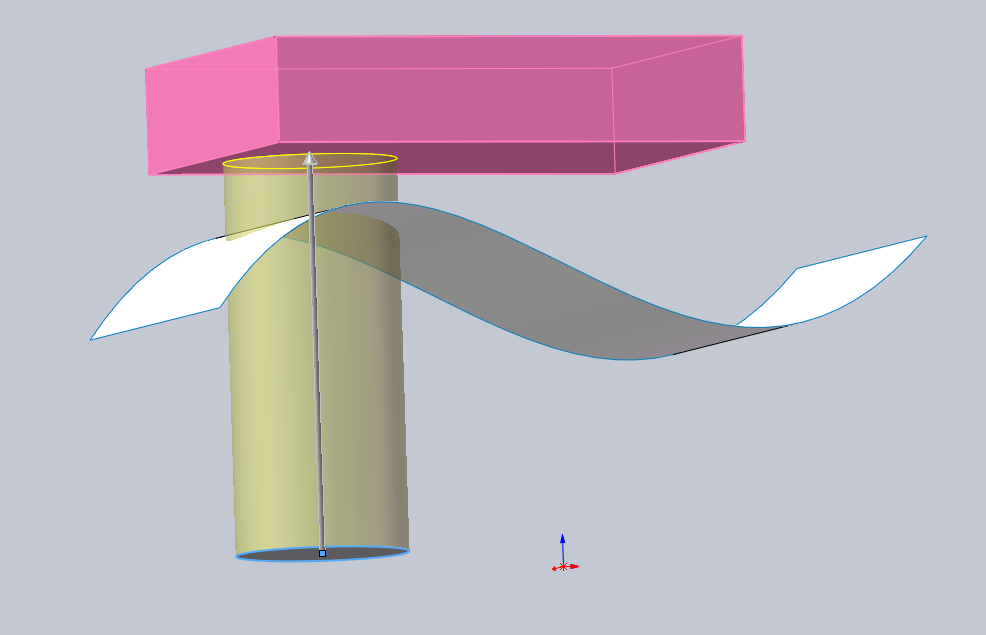

• 检查终止条件：如果选择“成形到面”，目标面必须能够完全包含拉伸曲面的边界，否则可能导致失败。

• 终止条件区别：“成形到下一面”在拉伸曲面中通常不可用（或不可靠），因为曲面不像实体那样有明确的“下一面”概念。
