直纹曲面

直纹曲面（Ruled Surface）的核心逻辑，是从模型的一条或多条现有边线出发，以指定的方向和距离“长”出一片新的曲面来。因为它的创建基础是“选边”而非“画草图”，所以在很多场景下效率很高。

主要应用场景

• 模具设计：这是它的核心战场，常用于生成分型面和连锁曲面，以分离模具的型心和型腔。

• 修复与编辑：可以在导入的非拔模模型上，用带拔模角度的直纹曲面替换原有直面。

• 快速延伸：为复杂曲面添加相切延伸，或给模型边缘快速增加垂直的边壁（类似翻边效果）。

五种生成类型

在命令的属性管理器中，你需要根据效果选择以下一种类型：

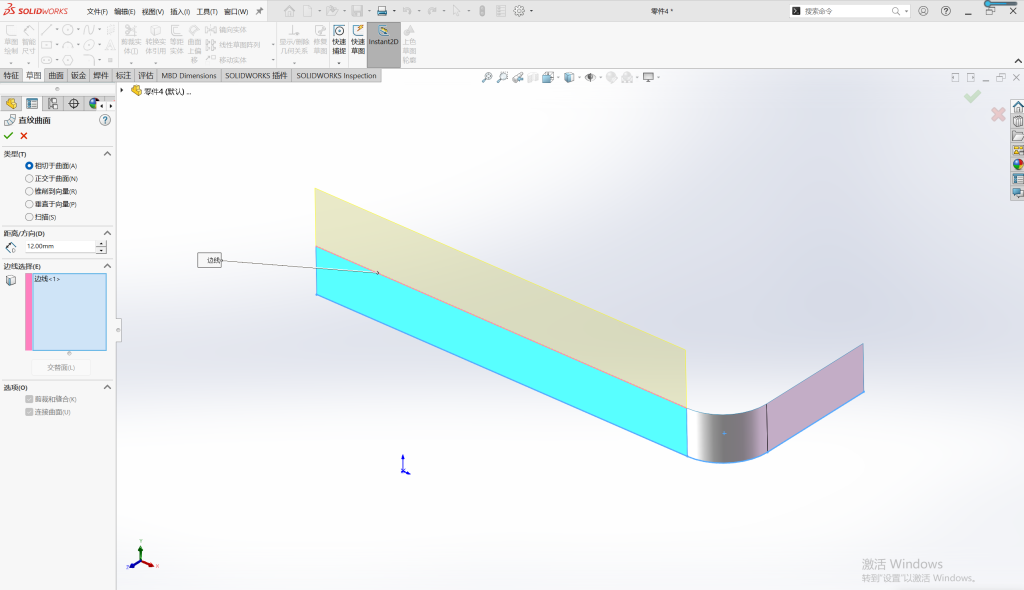

• 相切于曲面：生成的曲面与所选边线所在的原有曲面相切，延伸出去。适合做光滑的曲面延伸。

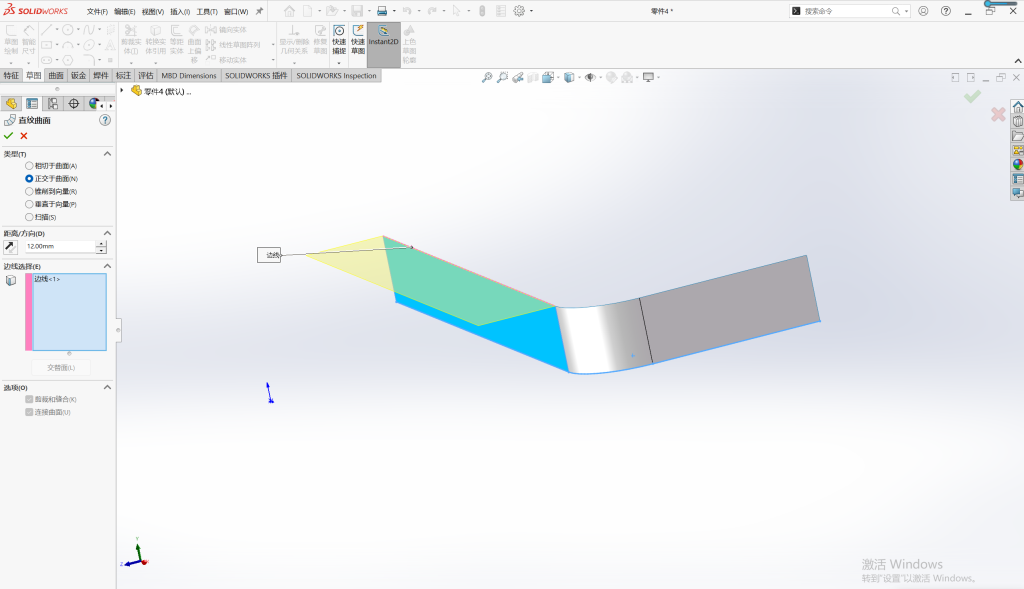

• 正交于曲面：生成的曲面与原有曲面在边线处垂直（法向）。适合制作垂直的折边或法兰。

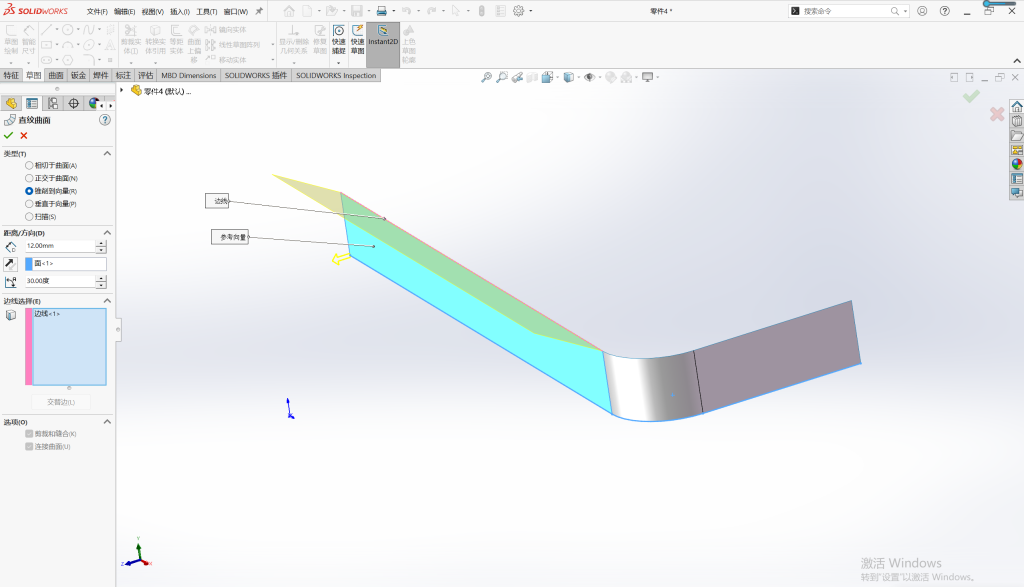

• 锥削到向量：生成的曲面与指定的参考向量（如一条边线、基准面）成一定角度，带有拔模斜度。这是创建拔模面最常用的类型。

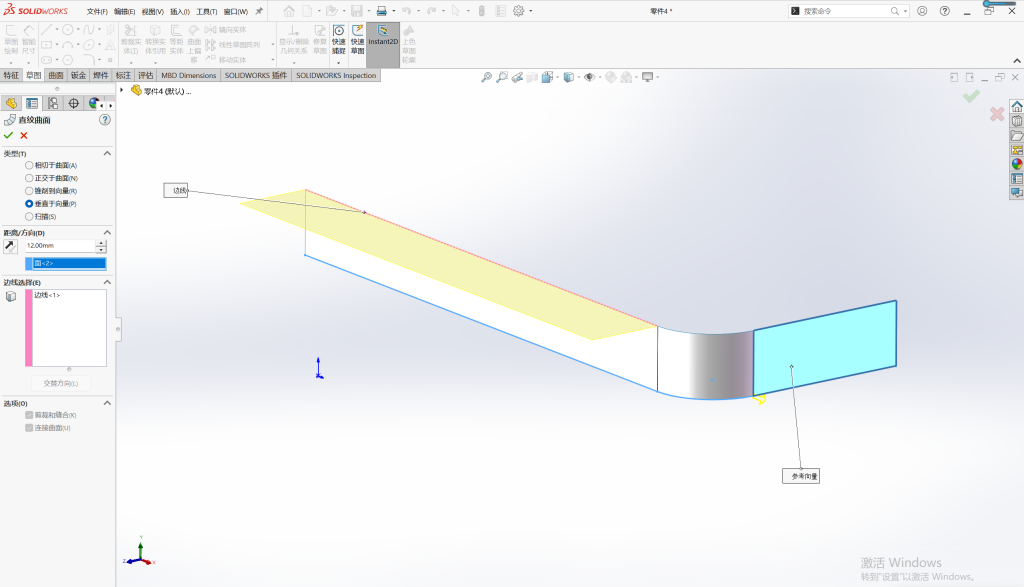

• 垂直于向量：生成的曲面与指定的参考向量垂直。通常用于创建与某个方向完全垂直的平面区域。

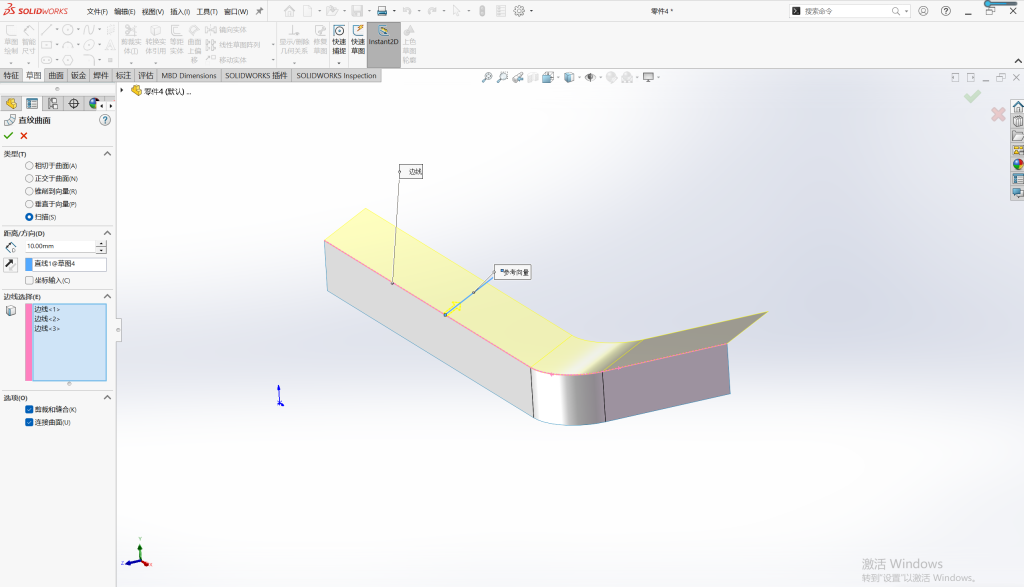

• 扫描：将所选边线作为引导曲线，沿某个方向“扫”出一个曲面。适合制作形状不规则的延伸面。

关键设置与选项

• 距离与方向：设定延伸的长度。对于“锥削到向量”类型，还需要设定与参考向量的角度。

• 边线选择：如果遇到方向不对，可以点击“交替面”或“交替方向”来切换。

• 选项（重要）：
  • 剪裁和缝合：当选择的多条边线不连续时，勾选此选项可自动将生成的多个直纹曲面合并成一个整体。
  • 连接曲面：在边线的尖角或转角处，勾选此选项会自动生成曲面填补缝隙，确保曲面的连续性。
