展平

在 SOLIDWORKS 里，“展平”是一个把三维模型展开成平面形状的操作，但它不是一个单独的命令，而是一类功能的统称。根据模型类型的不同，主要分为以下两种情况：

钣金件的“展平”

这是“展平”最经典的应用场景。将钣金零件在三维空间中的折弯状态，展开成可用于生产的平板型式，以便下料和排样。

• 核心操作：
  • 一键展平整个零件：在 FeatureManager 设计树中，找到“平板型式”特征，右键选择“恢复抑制”，零件就会自动展开。或直接点击“钣金”工具栏上的“展平”按钮。
  • 只展开部分折弯：如果只想展开一个或几个特定的折弯（比如在折弯区域添加特征），可以使用“展开”特征（Unfold），有选择性地展开局部。

• 关键细节：
  • 平板型式特征：它是钣金零件设计树中最后的特征，位于它之后添加的特征仅存在于展平状态，折叠状态下不可见。
  • 角落处理：在生成平板型式时，软件会自动应用角落处理，以生成整洁的展平几何。

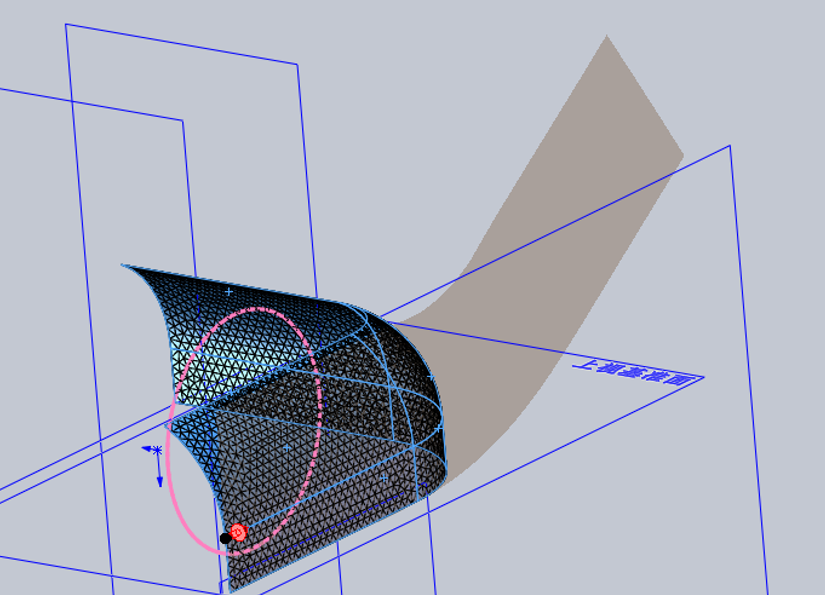

曲面的“展平”

当模型无法用钣金规则展开（如复杂的自由曲面、塑料件、玻璃钢船体），但需要生成2D制造模板时，可以使用这个更强大的工具。

• 核心功能：它能展平任何面、曲面或一组面，无论该曲面是“可展平的”（展开无变形）还是“不可展平的”（展开后会产生拉伸或压缩变形）。

• 关键设置：
  1. 选择对象：通过“展平曲面”命令，选择要展平的面或曲面。
  2. 定义起点：选择一个顶点或边线上的点，作为展平的起始位置。
  3. 释放槽切除：可以选择曲线或草图作为“离隙切割”，在展平表面中加入切割来消除应力，让展开更服帖。

• 质量检查：展平后，可以右键选择“变形图解”来查看曲面的变形分布，颜色越深代表变形越大。也可以通过测量展开前后的表面积来评估准确性。

补充：Routing 模块中的展平

在管道与布线（Routing）模块中，也存在“展平路线”功能，用于将三维空间中的管线（如电缆、软管）展平到一个平面上，以便于测量和制造。这属于 Routing 的高级应用。

总结

如果你的模型是钣金件，通常直接用第一个“钣金展平”即可；如果是复杂的曲面造型，则需要用到第二个“曲面展平”工具。
