等距曲面

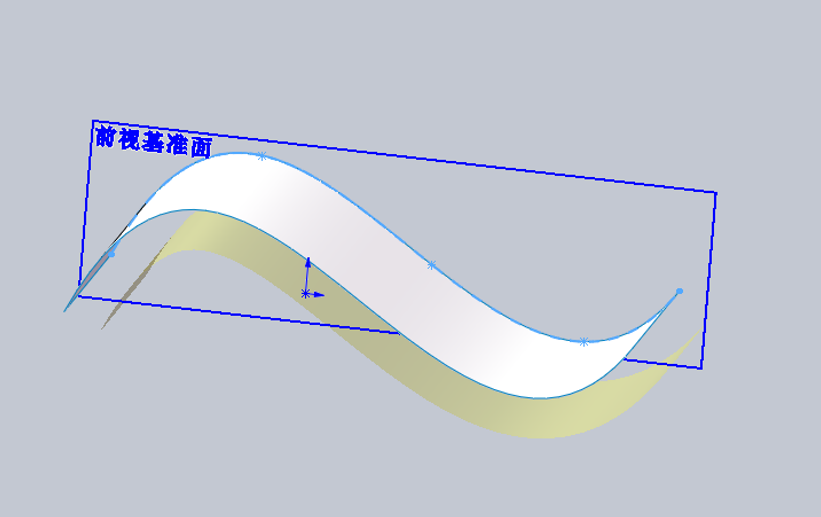

等距曲面（Offset Surface）是 SOLIDWORKS 曲面建模中一个非常基础又实用的命令。简单来说，它就是将你选中的一个或多个现有曲面（或实体表面），按照指定的距离，平行地“复制”出一片新的曲面。这个过程就像给模型的表面“脱模”或“包覆”了一层，新曲面和原曲面保持着精确的平行关系。

核心操作与关键设置

使用这个命令很简单，核心就是选择曲面和设定距离：

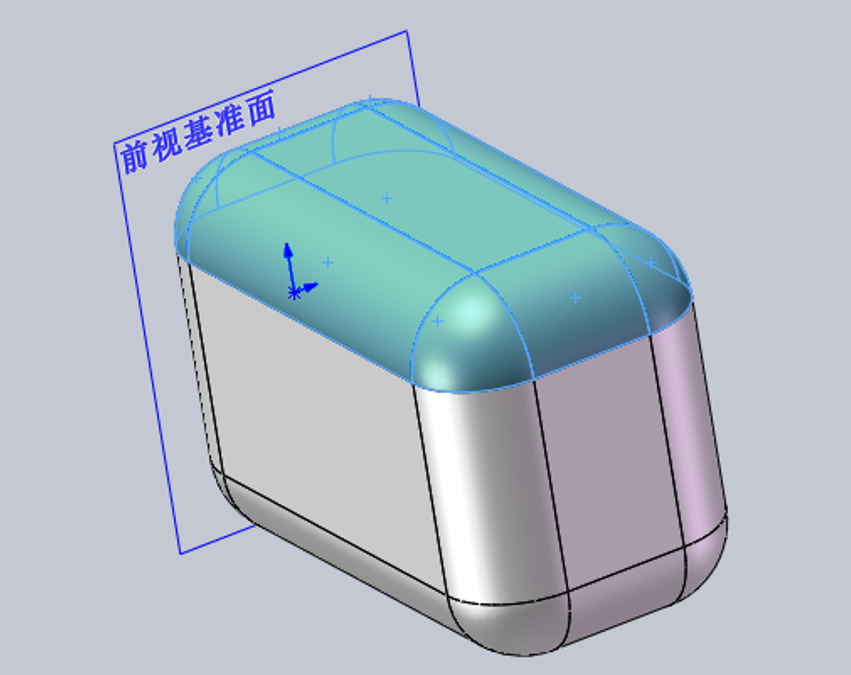

• 要等距的曲面或面：在图形区域中，选择你想偏移的曲面或实体面。你可以选择一个面，也可以按住Ctrl键选择多个面，甚至使用快捷菜单中的“选择相切”来一次性选中所有与所选面相切的面。

• 等距距离：在这里输入你想要的偏移数值。输入正数通常向一个方向偏移，输入负数（或使用“反转等距方向”按钮）则向相反方向偏移。一个特别之处是，距离可以设为0，这在某些需要复制曲面作为后续操作基础的情况下很有用。

典型的应用场景

“等距曲面”在很多设计环节都能派上用场，比较典型的有：

• 生成中间面（中面）：在处理一些薄壁件（如塑料件、钣金件）时，为了进行有限元分析（FEA），常需要提取零件的中间面。一个常用的方法是，选择零件的一个内表面或外表面，将距离设定为壁厚的一半，然后向相反方向偏移，就能得到近似的中间面。

• 创建辅助曲面：在设计复杂曲面时，可能需要一个与现有曲面保持一定间距（比如3mm）的参考面，用于后续的裁剪、放样或作为建模的边界约束。

常见问题与解决技巧

在使用这个功能时，有时候会遇到生成失败的情况，但这通常有迹可循。

• 失败原因：如果偏移距离大于曲面本身的弯曲半径（比如，在一个很尖的角落处偏移一个很大的距离），新曲面很可能会“自相交”，导致生成失败。此外，如果多个被选曲面偏移后彼此冲突或断开，也会报错。

• 处理方式：从SOLIDWORKS 2020版本开始，即使有部分面生成失败，工具也不会完全报错。它会用红色高亮显示出哪些面“出了问题”，并允许你选择“移除所有故障面”，从而生成一个带有间隙的等距曲面。之后，你可以通过其他曲面修补工具来处理这些间隙，或者尝试输入一个更小的距离值重新生成。

这个命令和“等距实体”的核心逻辑很像，但一个作用于3D曲面，一个作用于2D草图，你可以根据具体需求来使用。
