曲面 – 移动复制

在SOLIDWORKS中，移动/复制曲面是通过 “移动/复制实体” 命令来实现的。虽然它的名称里有“实体”二字，但这个功能在多实体零件中，可以同时操作实体和曲面实体，并且“复制”功能也是通过同一个命令完成的。

这个命令就像给你的曲面（或实体）装上了一套精密的“位移工具包”，让你能对模型中的局部几何体进行自由的重新布局。下面我为你分解这个功能的核心用法。

核心操作：两个页面，一套逻辑

启动命令后（位于“特征”工具栏），你会看到一个包含两个主要功能页的属性管理器。

• 平移/旋转 (Translate/Rotate)
  这是用来“移动”和“复制”曲面的主阵地。你可以通过两种方式来操作：
  • 精确数值控制：在 Delta X、Delta Y、Delta Z 中输入具体的数值，曲面就会按照设定的坐标值进行精确平移。你也可以指定一条边线作为方向参考，然后输入一个距离值来实现定向移动。

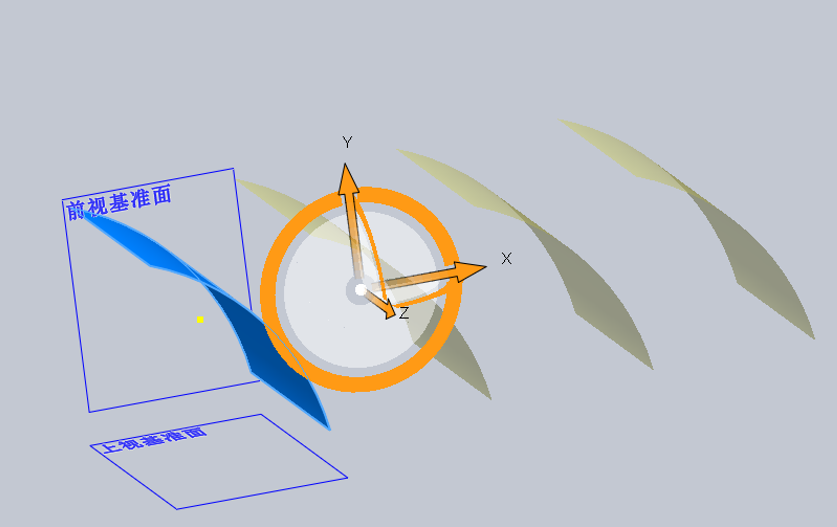

  • 直观拖拽：选中曲面后，会出现一个三重轴（Triad），你可以直接拖拽轴上的箭头进行任意方向的移动，或者拖拽圆弧进行旋转，屏幕上的参数会同步更新，非常直观。

• 约束 (Constraints)
  这个页面就像是给曲面做“装配”。你可以在多实体零件内部的曲面与曲面、实体之间添加配合关系，比如重合、同轴心、距离等，以此精确定位它们。需要注意的是，当你在不同组内应用了多个约束时，它们之间可能会产生冲突，需要留意。

关键技巧与区别

• 如何复制：在“平移/旋转”页面中，勾选 “复制” 选项，并设置好要复制的份数，软件就会在移动或旋转的同时，生成指定数量的曲面副本。

• “移动曲面”vs“移动/复制实体”：这是两个容易被混淆的命令。“移动面”用于修改现有的几何体形状（例如将一个凸台的面抬高），而“移动/复制实体”是整体移动或复制一个完整的独立几何体，不改变其内部形状。

• 支持方程式：在移动或旋转的距离、角度等数值框中，你还可以输入方程式或全局变量，实现参数化控制，为设计变更带来便利。

简单来说，当你需要在一个多实体零件中，对某个独立的曲面或实体进行整体搬迁时，“移动/复制实体”就是你需要的那个工具。
