延展曲面

在 SOLIDWORKS 里，“延展曲面”（Radiate Surface）是一个沿指定方向“拉伸”边线来生成曲面的工具。它的关键在于“方向”由一个参考平面控制，很适合用来创建模具的分型面。

核心操作与参数

使用“延展曲面”命令，你需要设定三个核心要素：

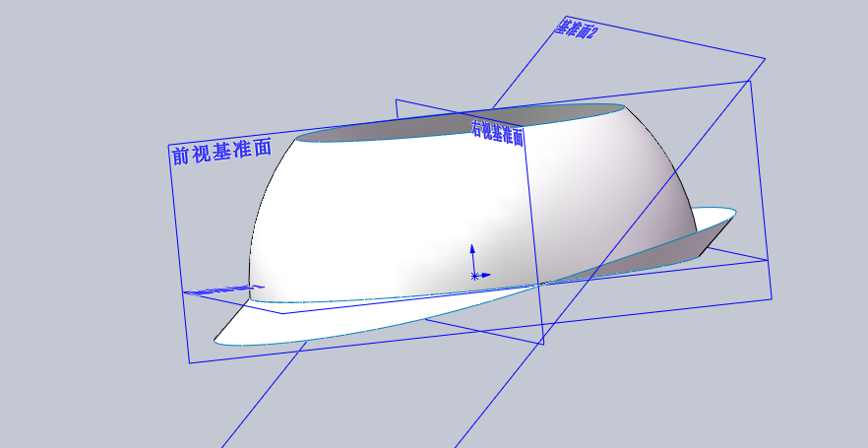

• 选择方向参考：这是最关键的一步。你需要选择一个与延展方向平行的基准面或平面。图形区出现的箭头会垂直于该参考面，但曲面本身会平行于该参考面延展。

• 选择要延展的边线：在模型上选择一条或多条连续的边线作为“种子”。

• 设定延展距离：输入一个数值，控制曲面的宽度。

你还可以通过以下选项进行微调：

• 反转延展方向：让曲面朝反方向生成。

• 沿切面延伸：如果模型边线有相切面，勾选此选项可以让延展曲面沿着这些相切面继续延伸，使曲面更流畅。

进阶应用：配合“缝合曲面”

延展曲面在模具设计中有一个很高级的应用，就是配合“缝合曲面”来快速修补复杂模型的孔洞。

• 先通过“延展曲面”生成一个能“盖住”孔洞的大曲面。

• 然后使用“缝合曲面”命令。

• 在缝合曲面属性管理器中，除了选择延展曲面，还要在“种子面”选项中选择模型上与延展曲面相邻的面。

这时，软件会自动识别并缝合延展曲面和所有与“种子面”相连的面，高效地完成修补工作。

如何区分“延展”与“延伸”？

这两个词在SOLIDWORKS里对应两个不同的命令，很容易混淆。它们的核心区别是：

• 延展曲面 (Radiate Surface)：平行于参考平面，把边线“拉”出去。常用于分型面。

• 延伸曲面 (Extend Surface)：沿着边线的自然走向向外延伸。可以选择延伸到某个特定距离、点或面，并且可以选择延伸方式是“同一曲面”（保持曲率）还是“线性”（相切直线），用途更侧重于延长现有曲面。
