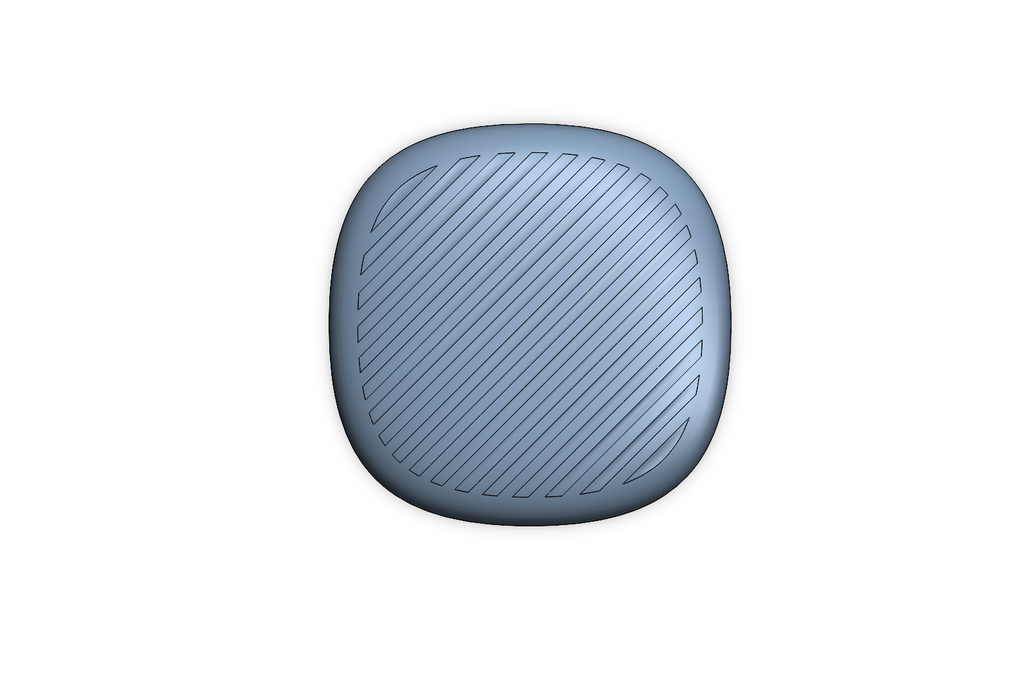

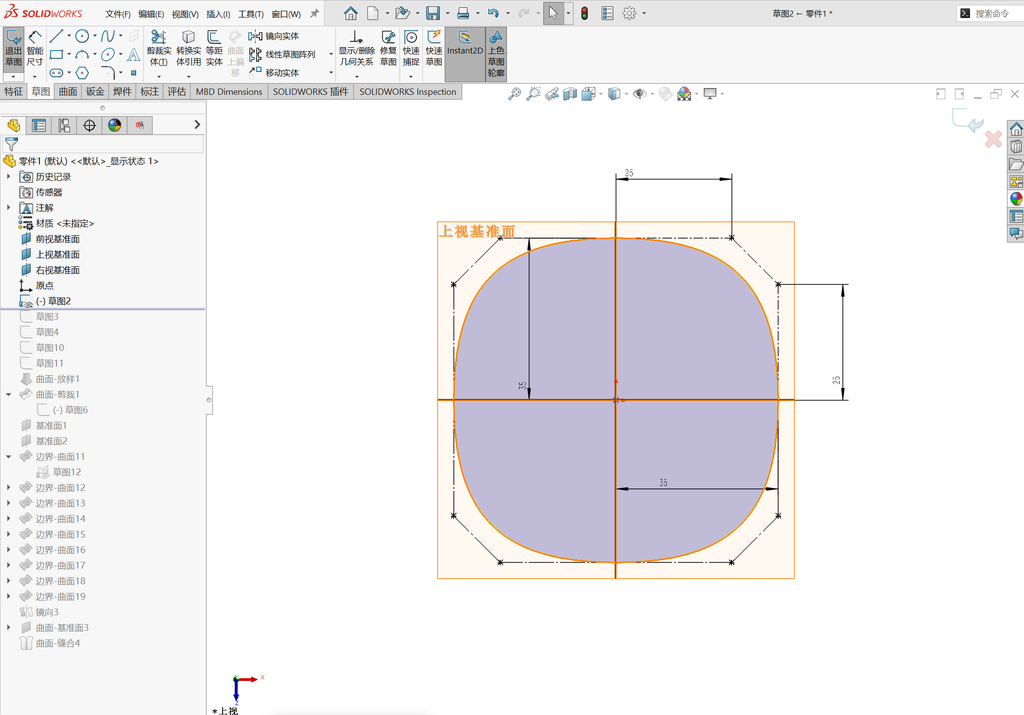

在上视基准面绘制如图所示的草图，注意用样式样条曲线绘制，并添加位置与尺寸约束，只需要绘制1/4，然后用镜像命令镜像出剩下的部分。

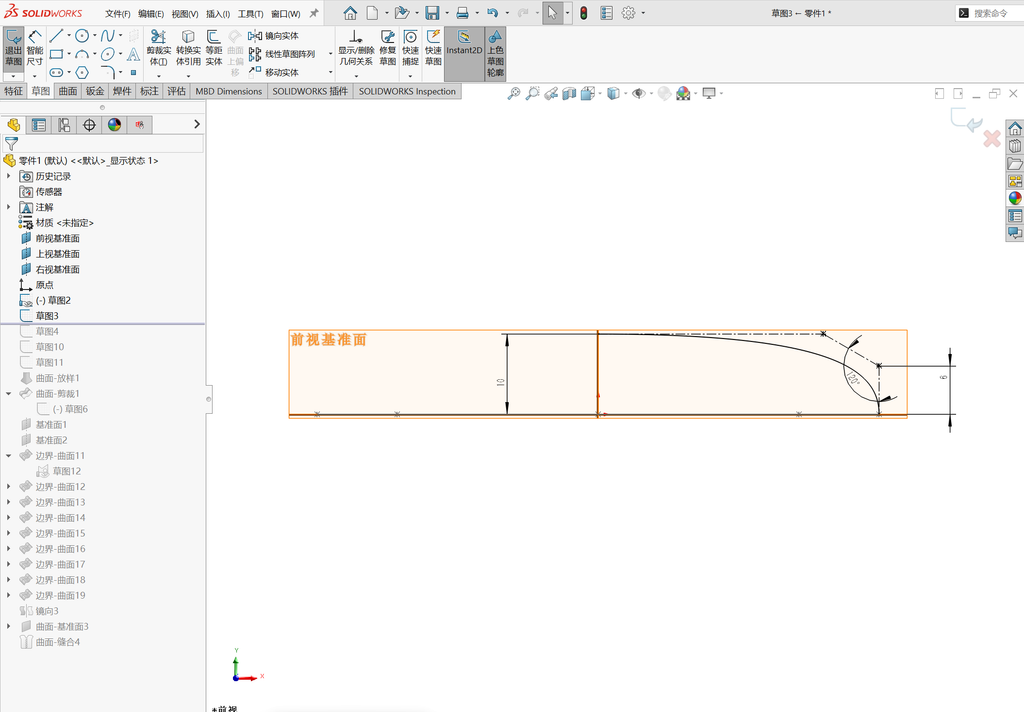

在前视基准面绘制如图所示的草图，注意用样式样条曲线绘制。

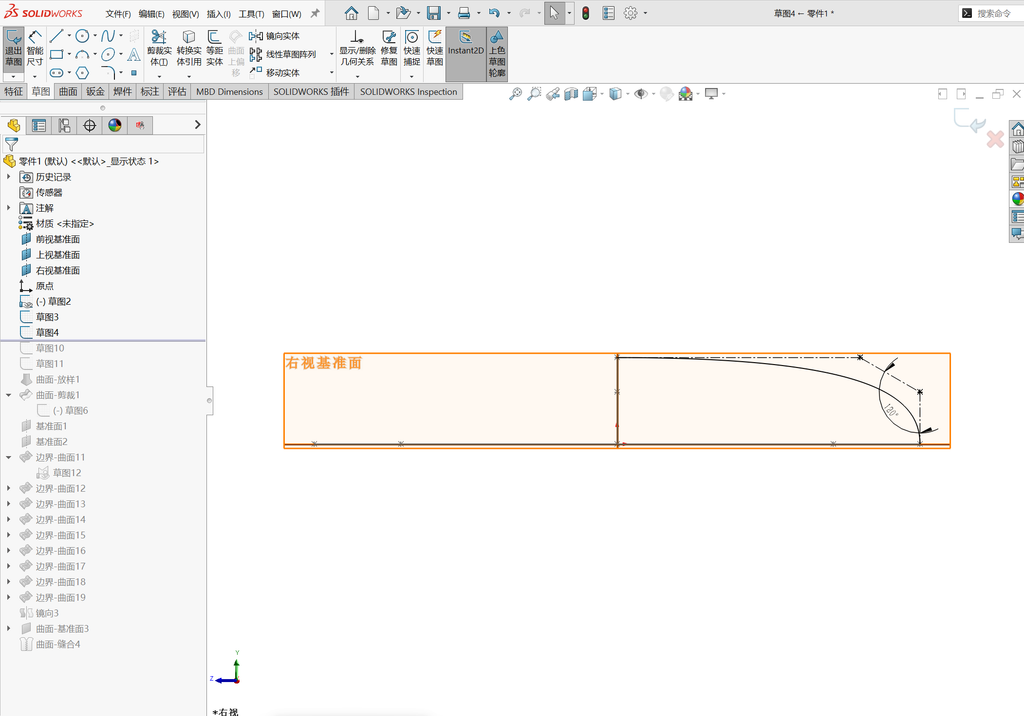

在右视基准面绘制如图所示的草图，注意用样式样条曲线绘制。

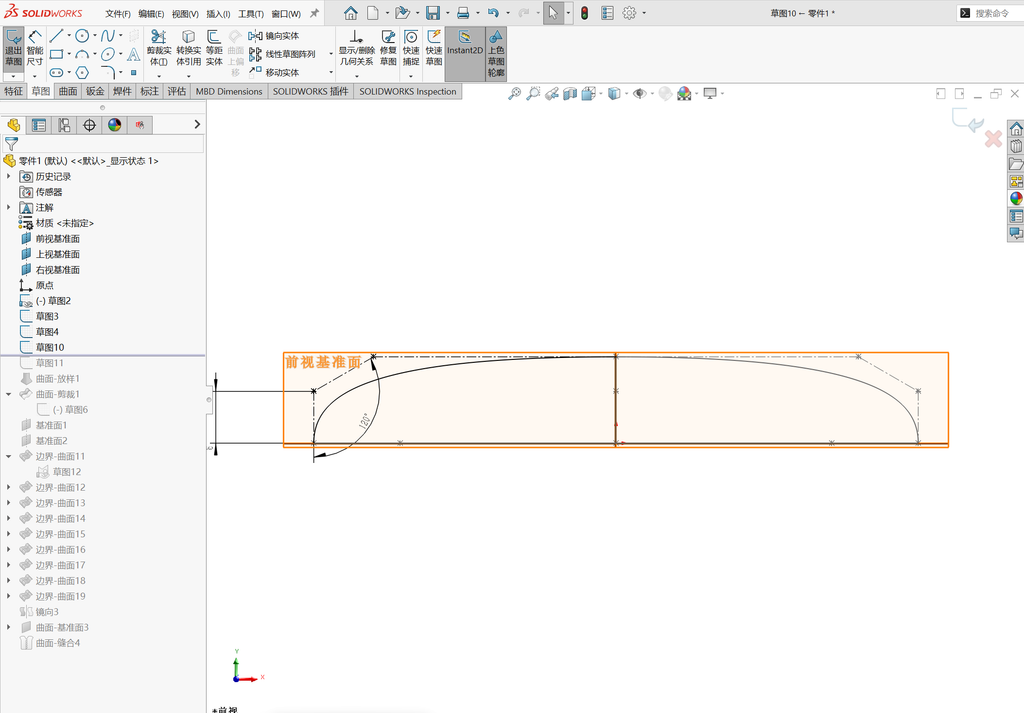

在前视基准面绘制如图所示的草图，注意用样式样条曲线绘制，与刚刚在前视基准面绘制的草图对称。

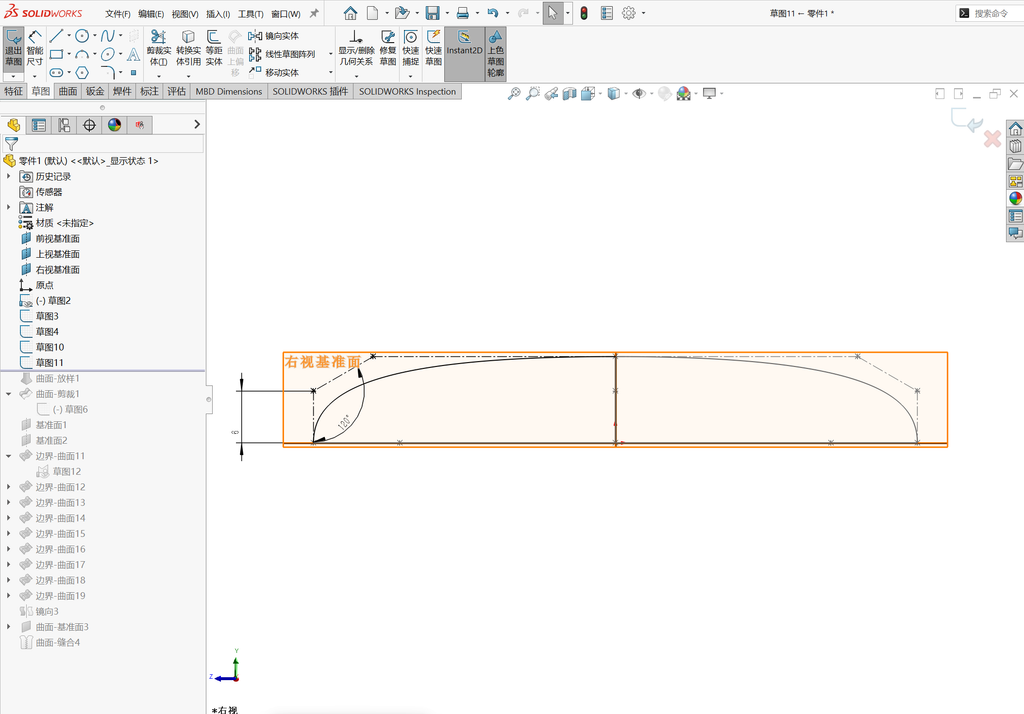

在右视基准面绘制如图所示的草图，注意用样式样条曲线绘制，与刚刚在前视基准面绘制的草图对称。

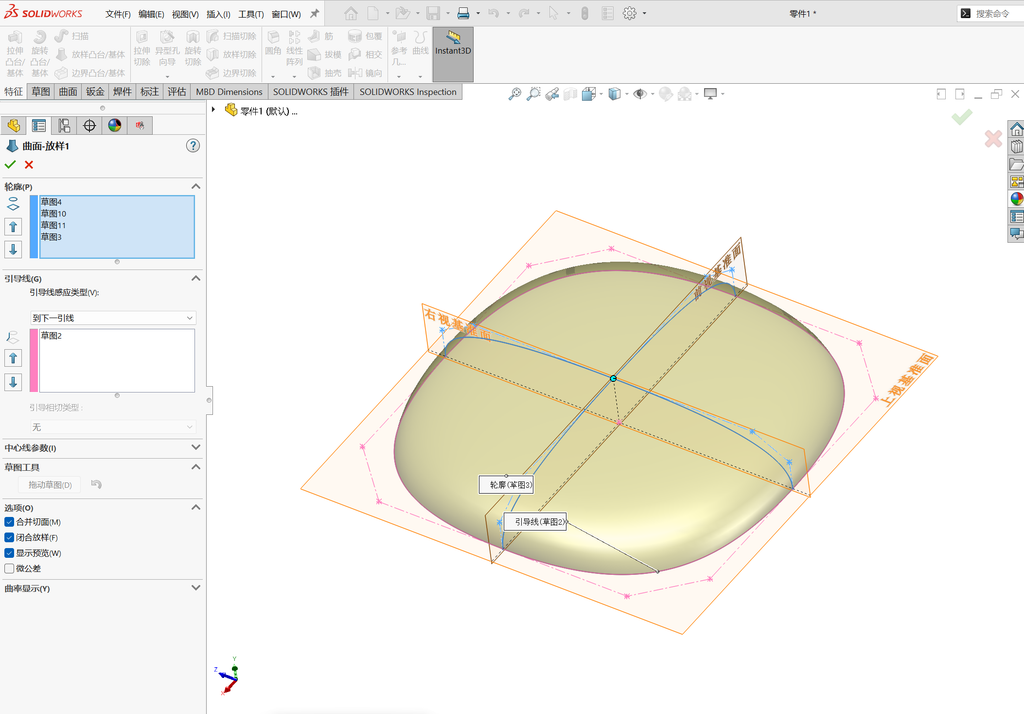

执行曲面放样，分别选择刚刚绘制的4个草图，然后勾选“闭合放样”，引导线选择草图2。

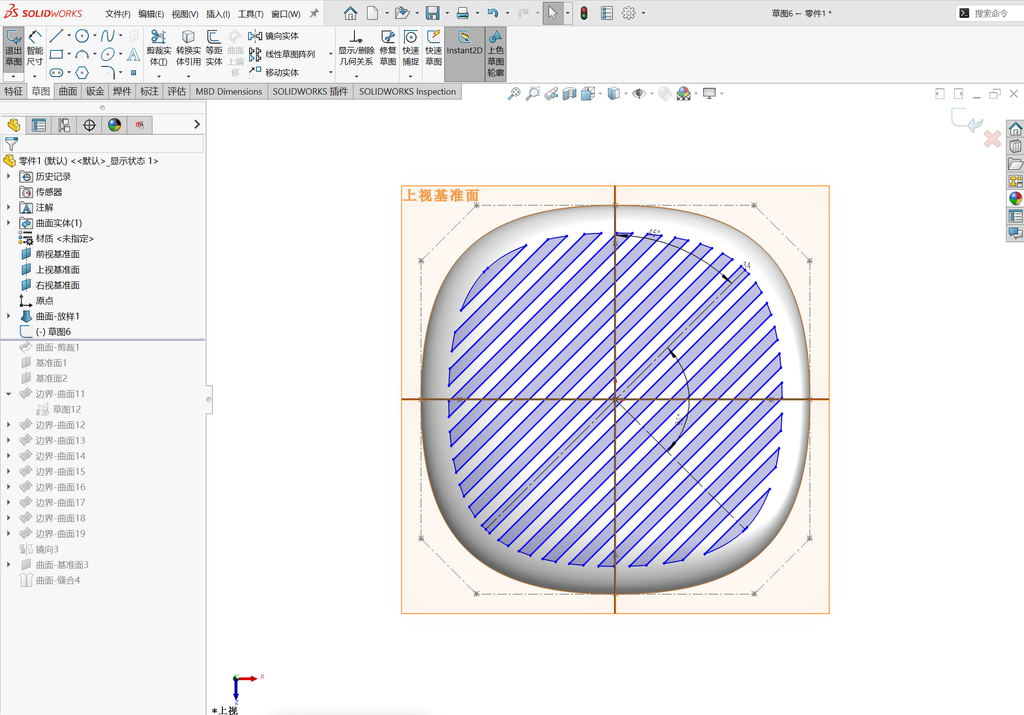

在上视基准面绘制草图6，线执行等距实体，距离为5mm，将边线向内偏移，然后绘制45°的直线，然后对执行进行线性阵列。绘制一条垂直于刚刚45°的直线的构造线，第一次线性阵列的方向选择这条构造线，然后进行第二次线性阵列，方向选择反方向。

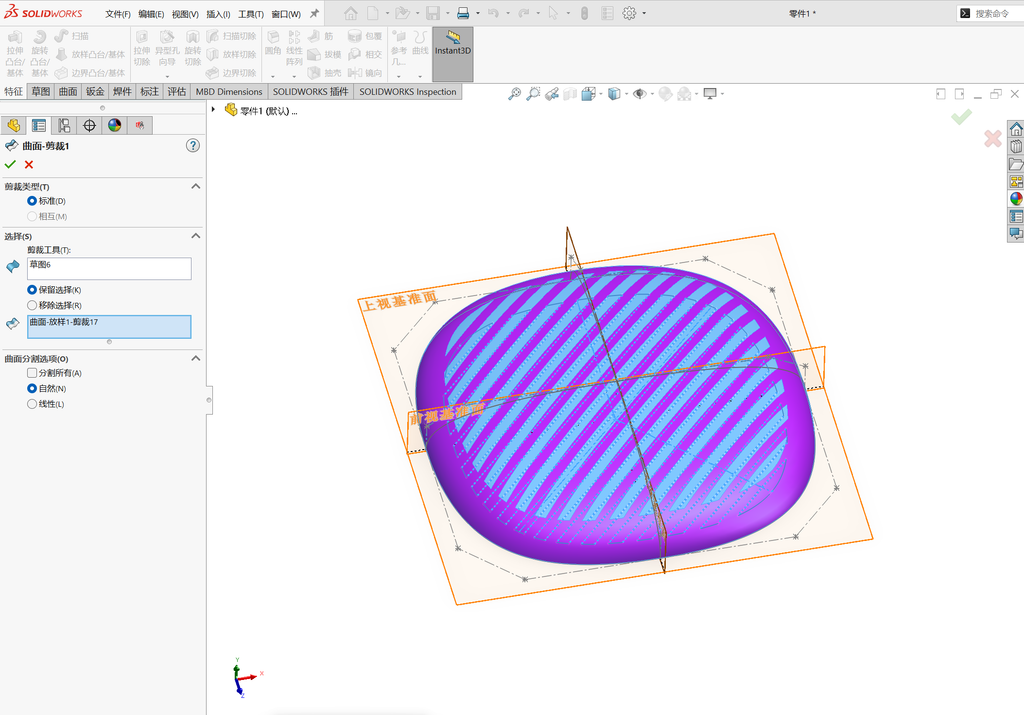

执行曲面剪裁，将图中紫色部分保留。

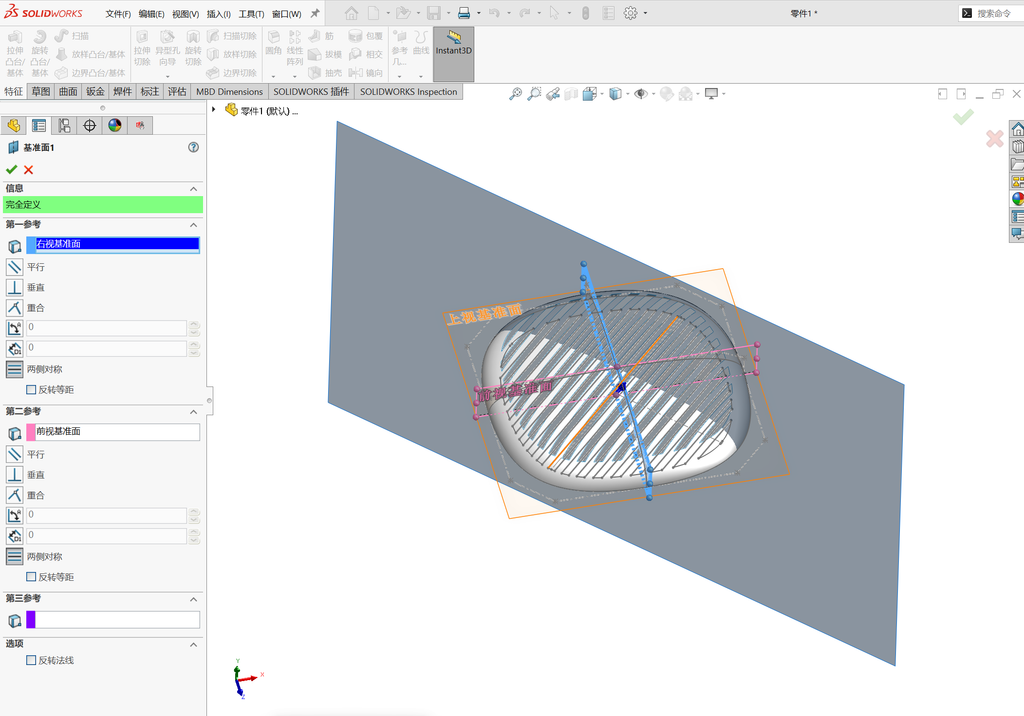

创建基准面1，参考选择前视基准面和右视基准面。

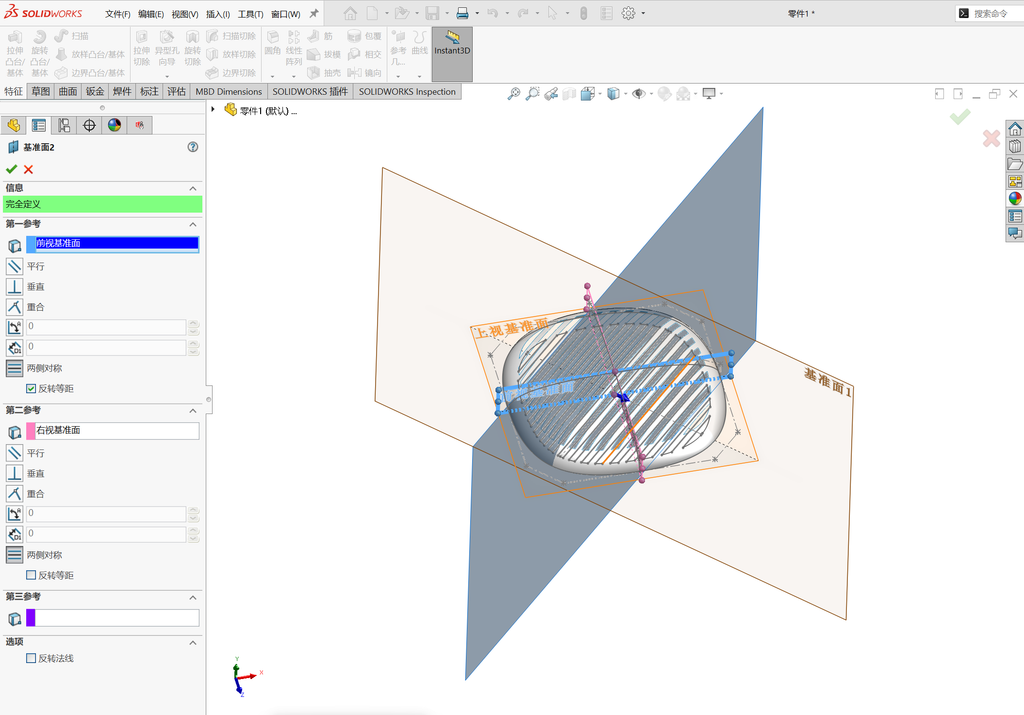

创建基准面2，参考选择前视基准面和右视基准面，勾选反转等距。

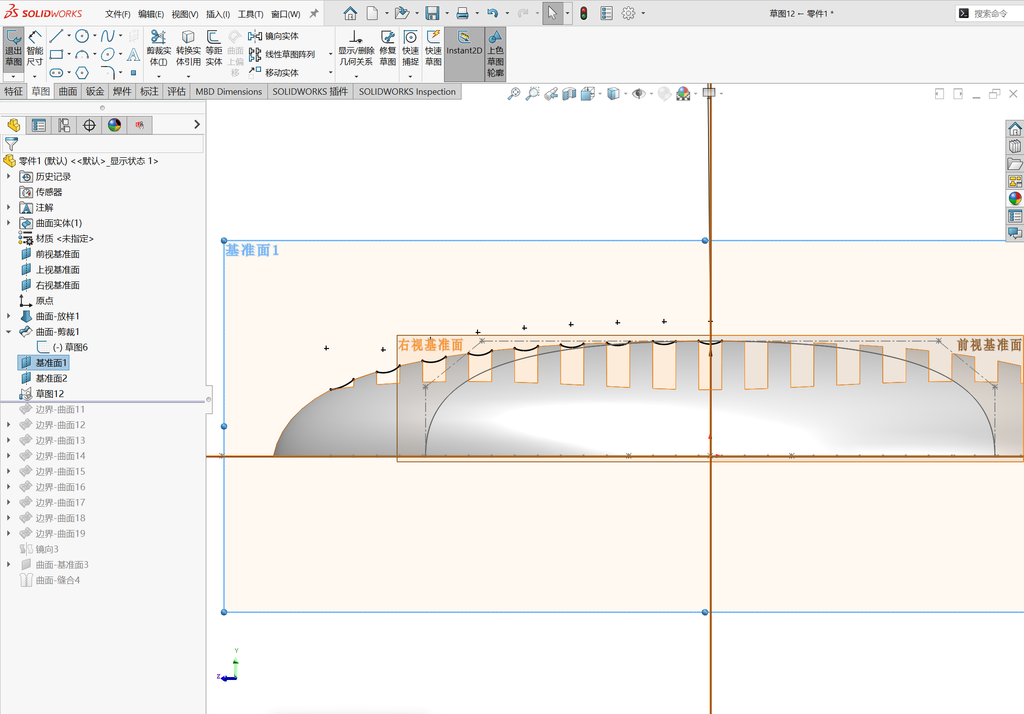

在基准面1上绘制草图12，圆弧与边线设置穿透约束，圆弧半径为2，最边缘的圆弧除外，设置最边缘的圆弧与水平面相切。

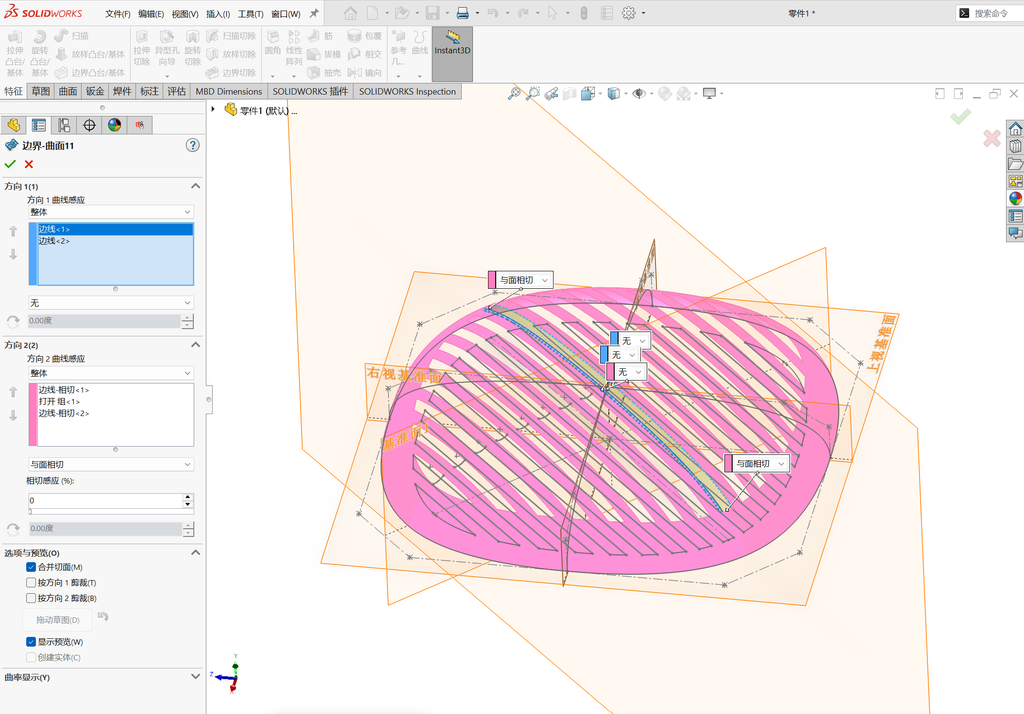

执行边界曲面，在如图所示的曲面设置为“与面相切”。

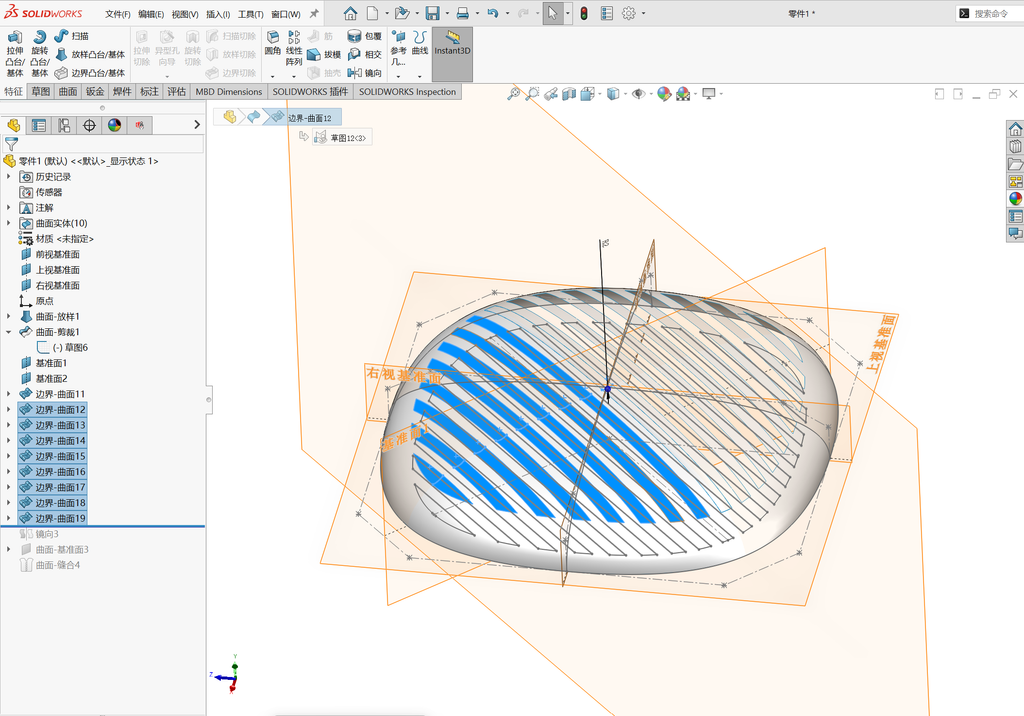

对剩余的区域也执行同样的边界曲面命令。

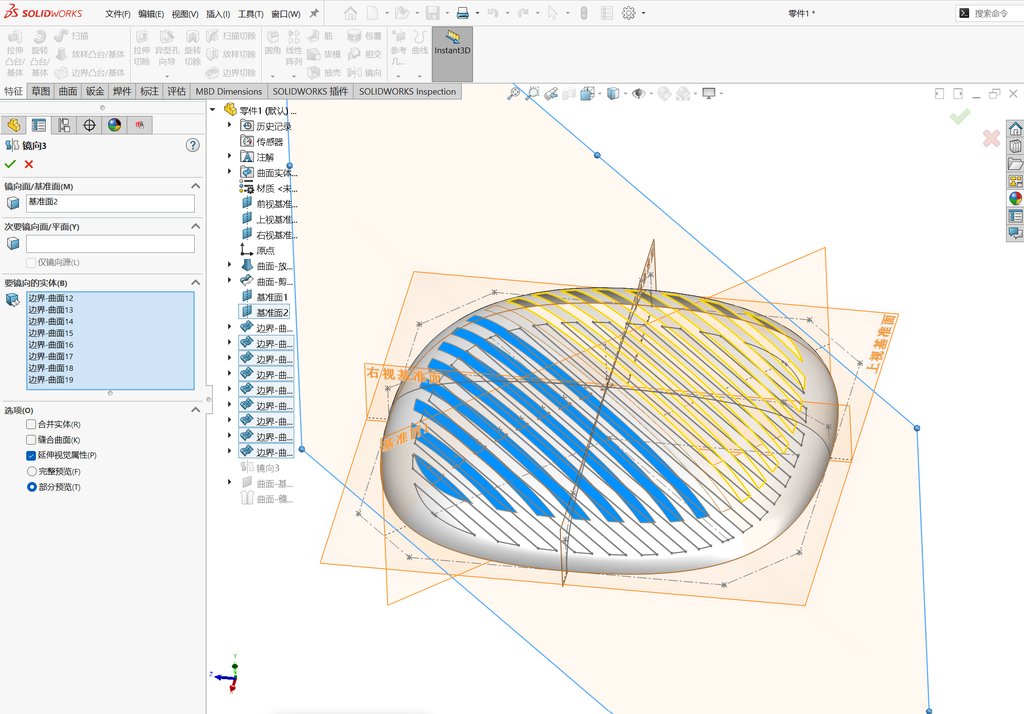

将边界曲面12到19针对基准面2进行镜像。

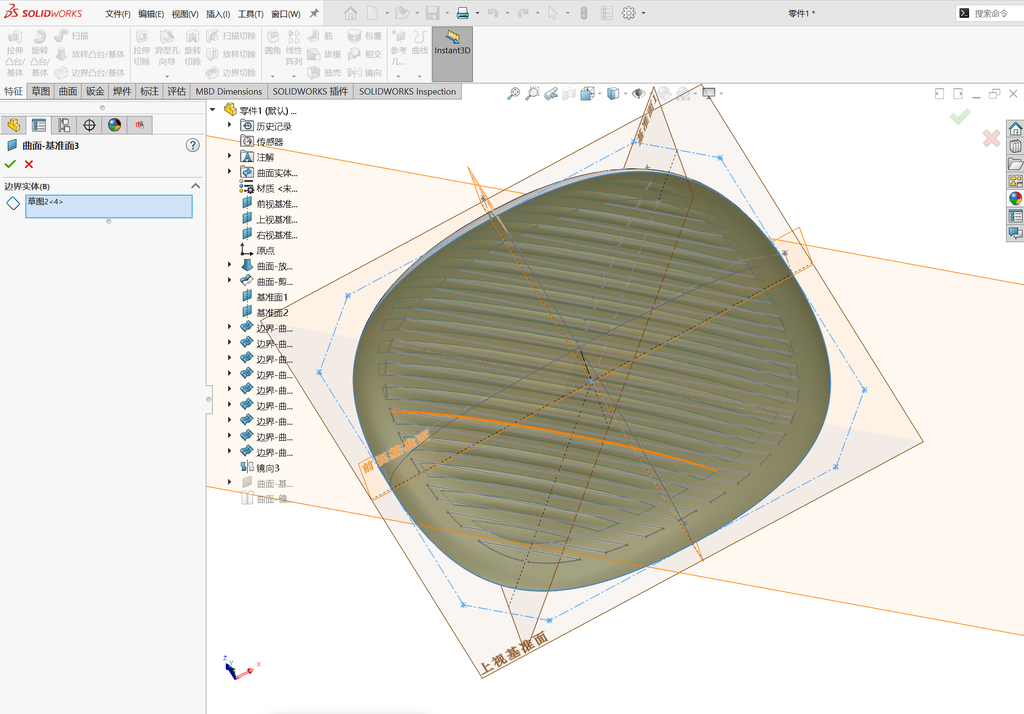

执行曲面-平面区域，进行封底。

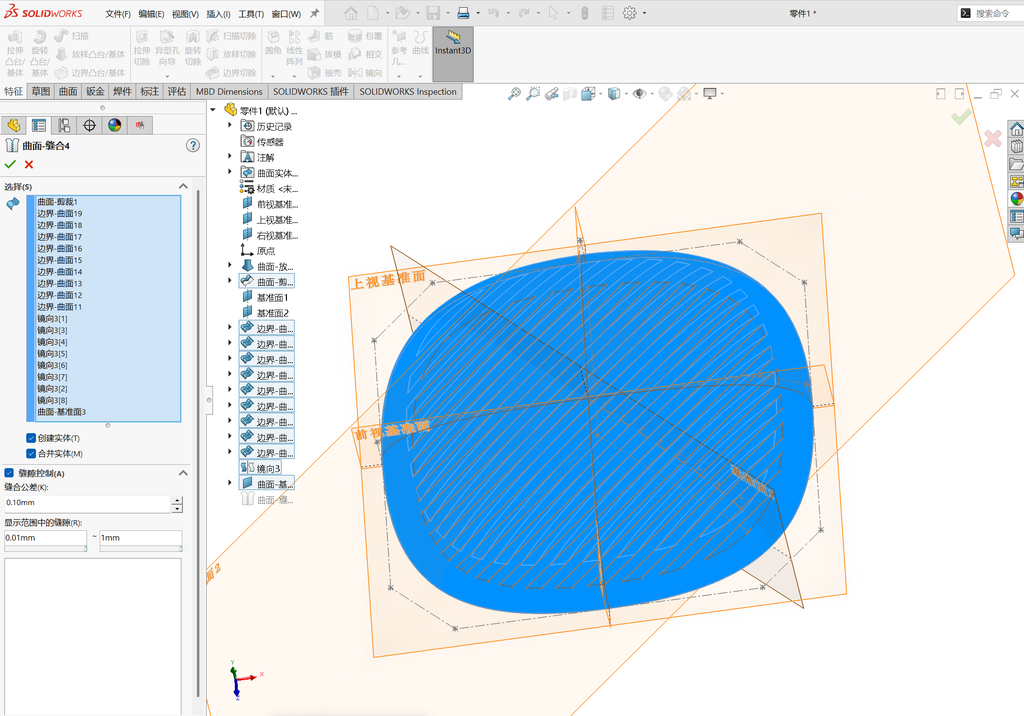

对所有面进行缝合，勾选创建实体，勾选合并实体。
