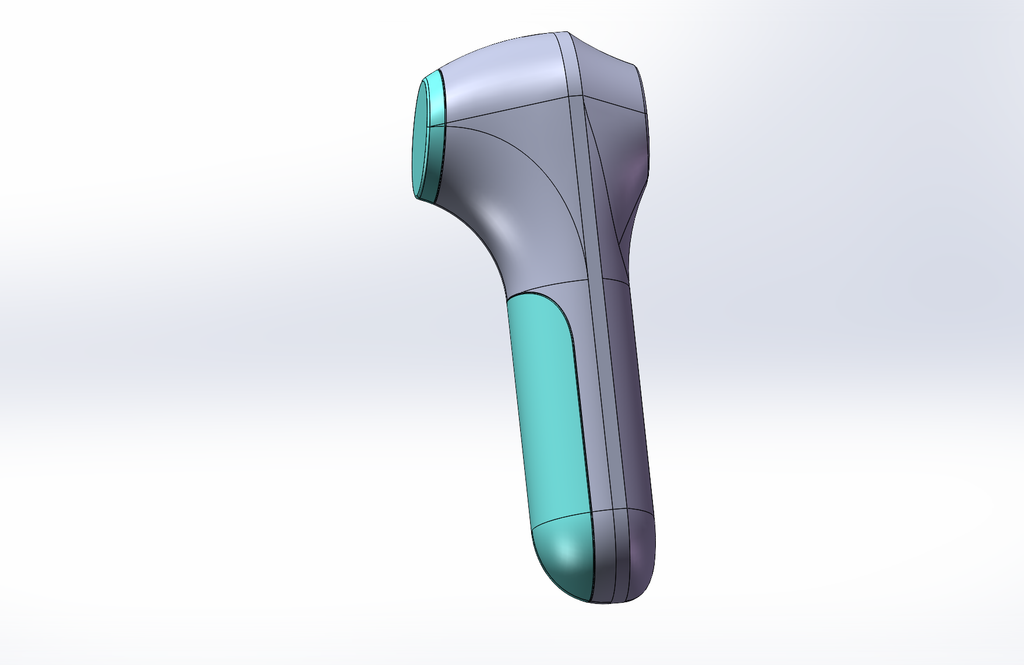

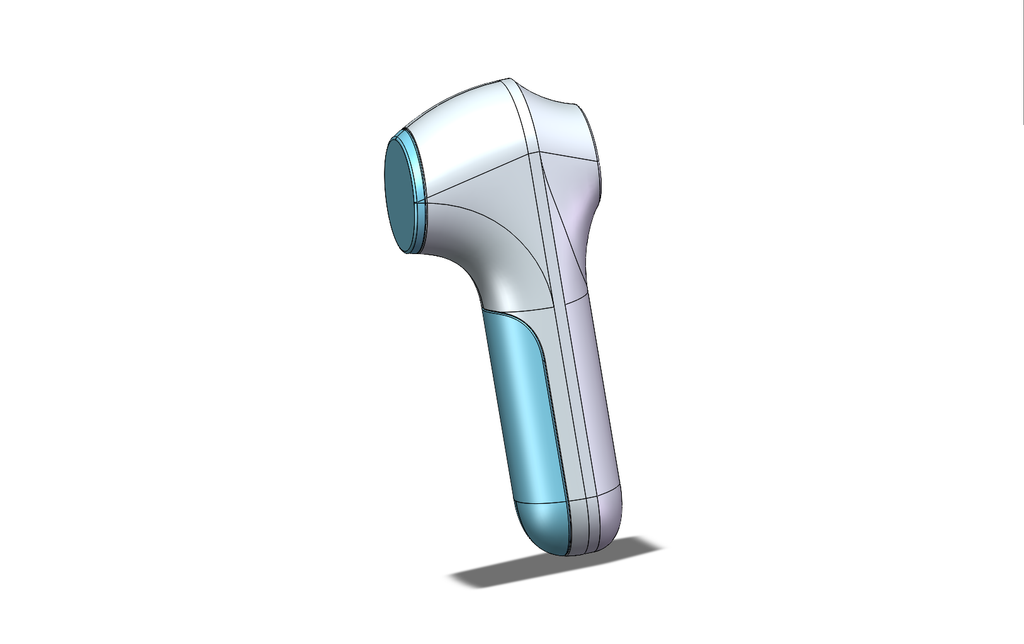

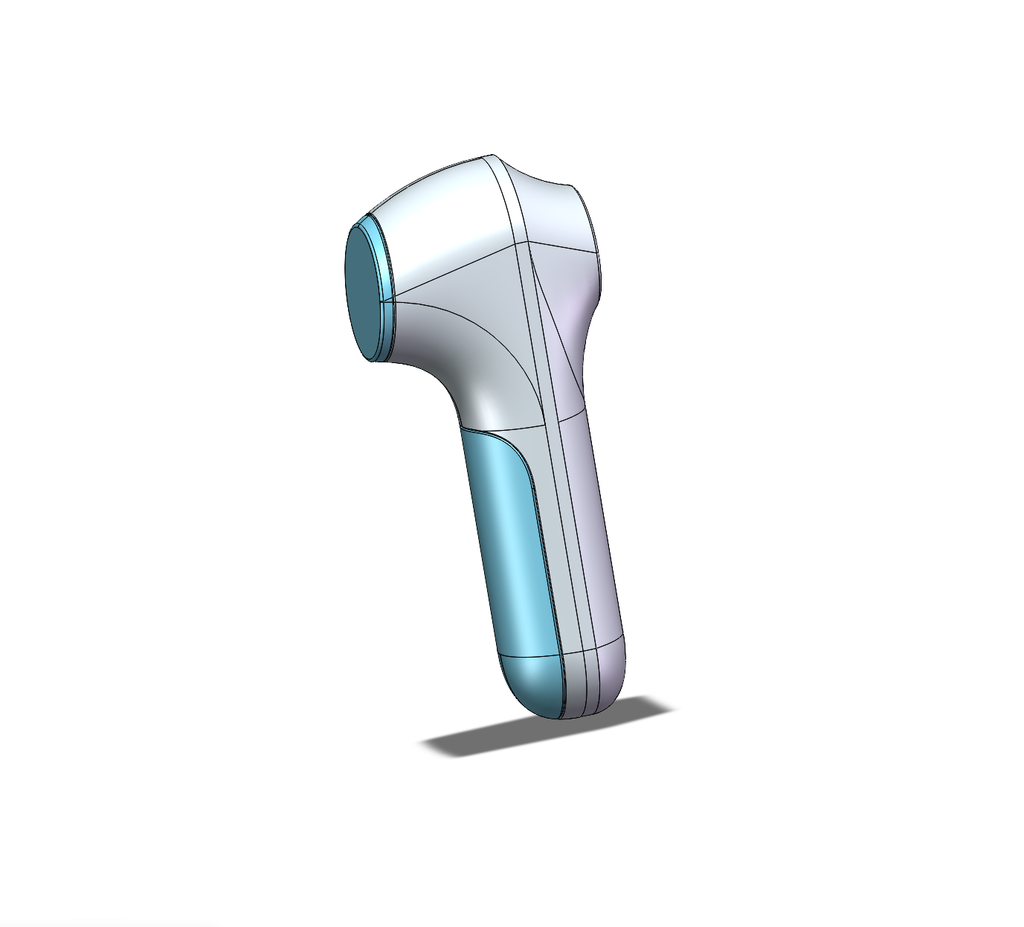

这样很具有工业造型设计美感的建模，你知道是怎么做出来的吗？本建模的难点在对于一个5边面怎么生成。方法是线生成一个3D样条曲线，生成一个4边面，再裁剪，再生成剩余的四边面。今天站长就给大家拆解一下，讲解中不会对命令的位置进行讲解，适合对solidworks有一定基础的朋友：
用到的关键命令包括：
边界曲面，放样曲面，曲面拉伸，3D草图，2D草图，2D草图约束，3D草图约束，分割，剪裁曲面，圆角等。

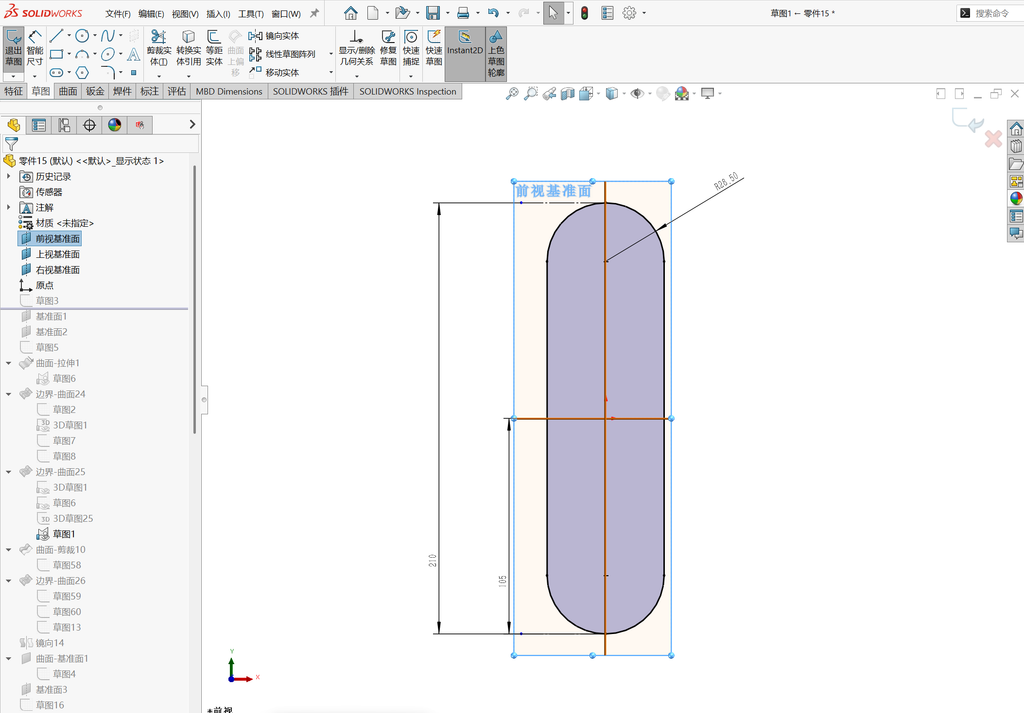

由于站长只是想教会大家这种建模方式，所以没有具体对产品尺寸进行标注。首先我们在前视基准面绘制2D草图。用到了草图中的圆弧和直线。

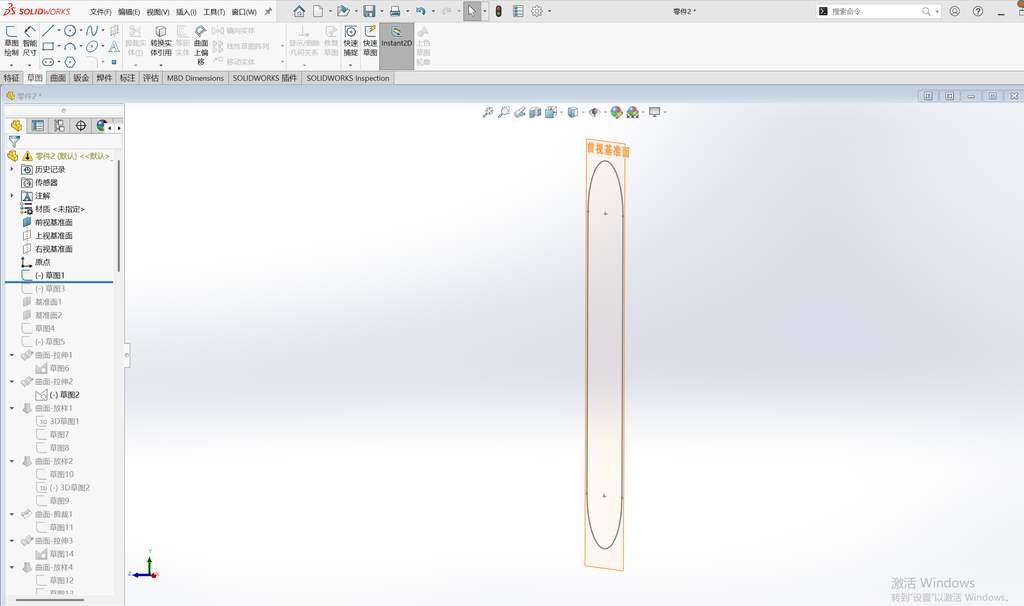

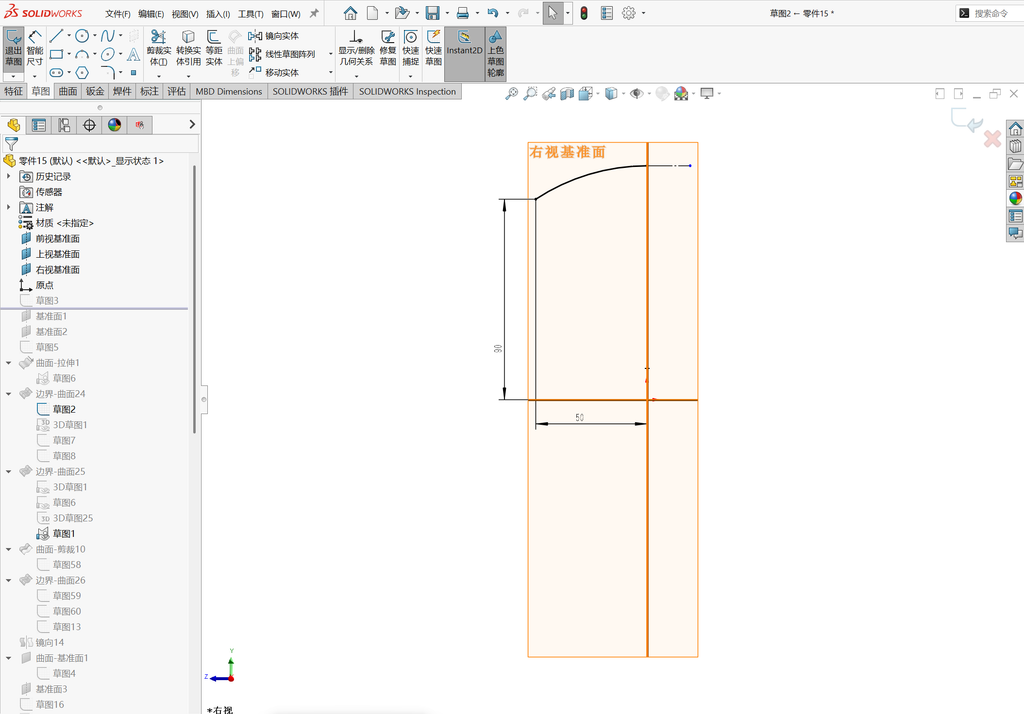

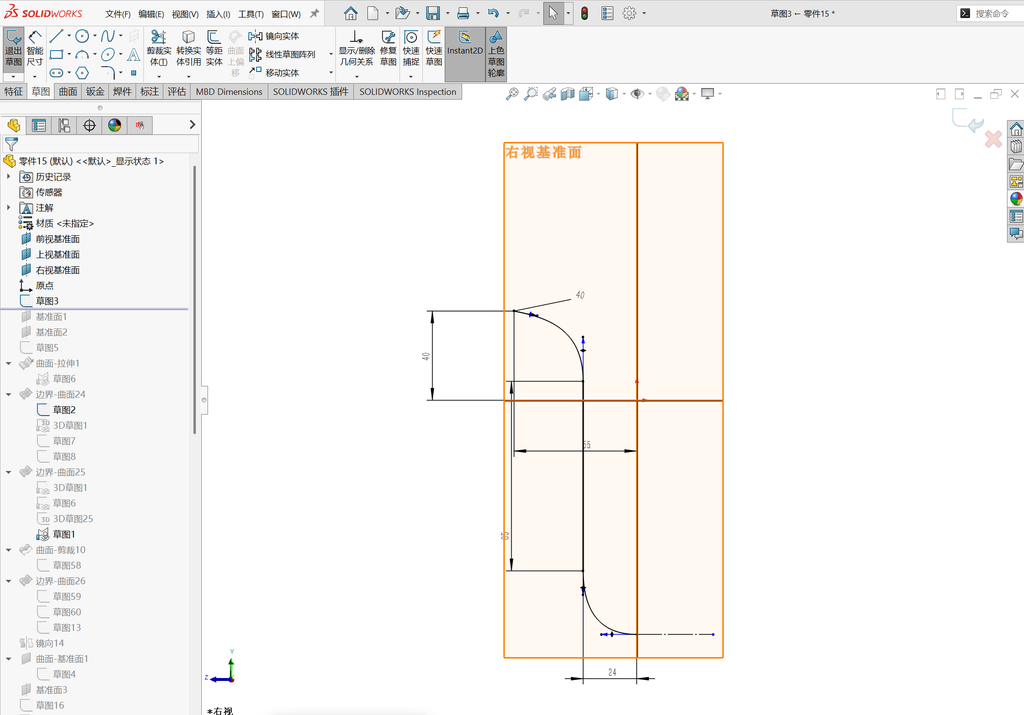

在右视基准面上绘制2D草图：

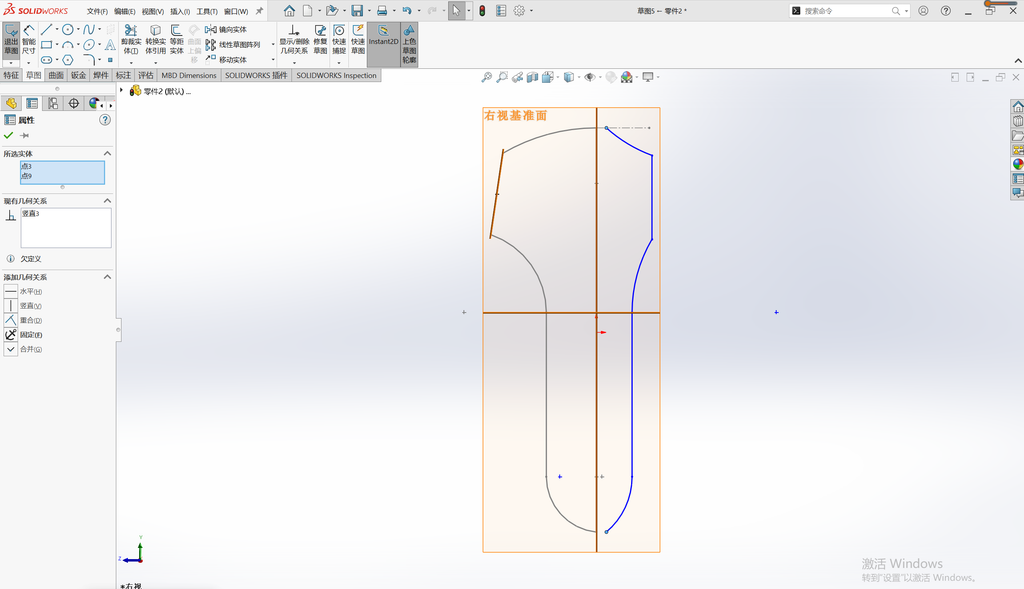

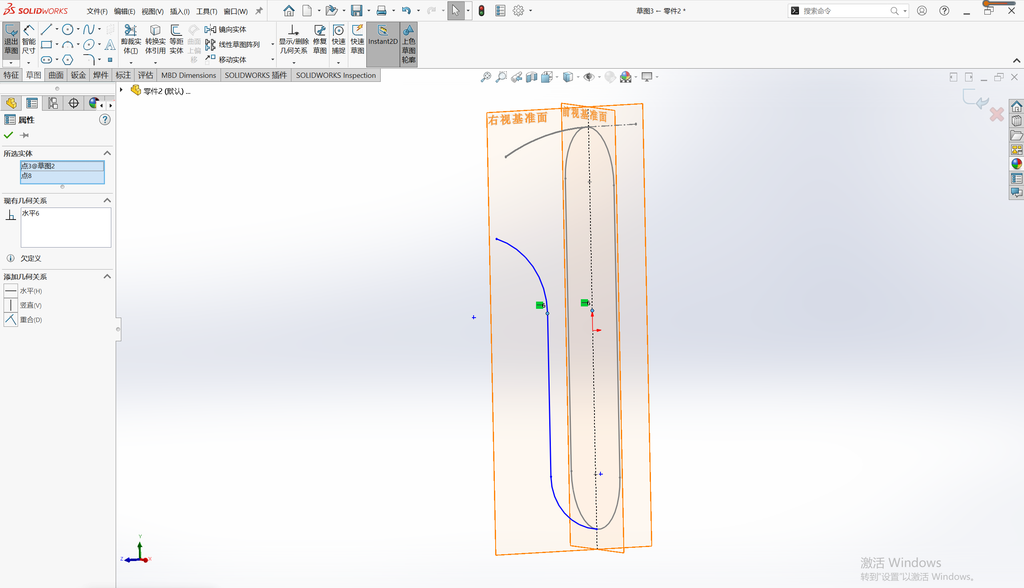

在右视基准面上继续绘制2D草图，给图中两个被选中点（蓝色）一个水平约束：

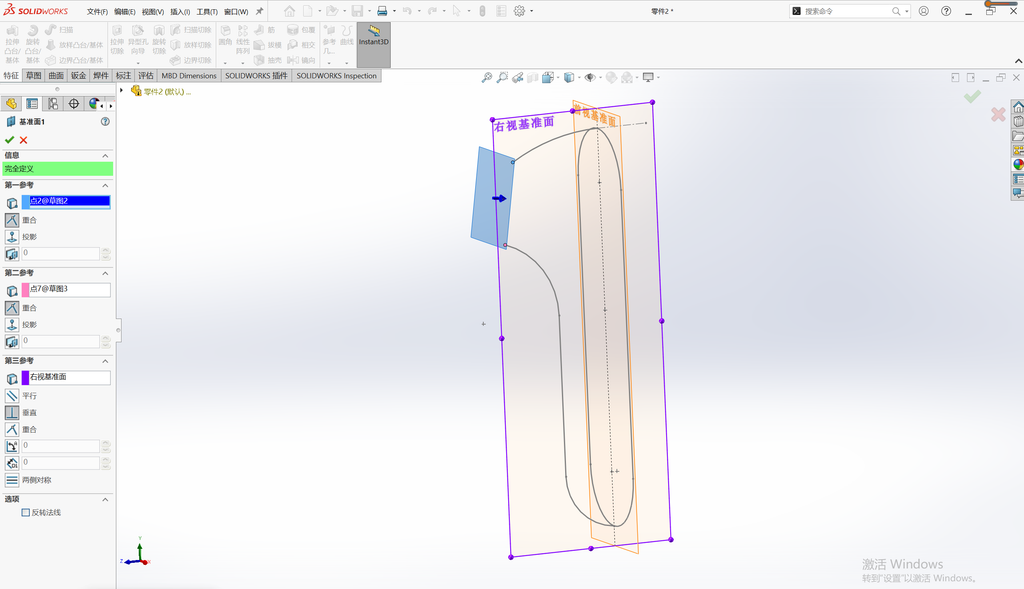

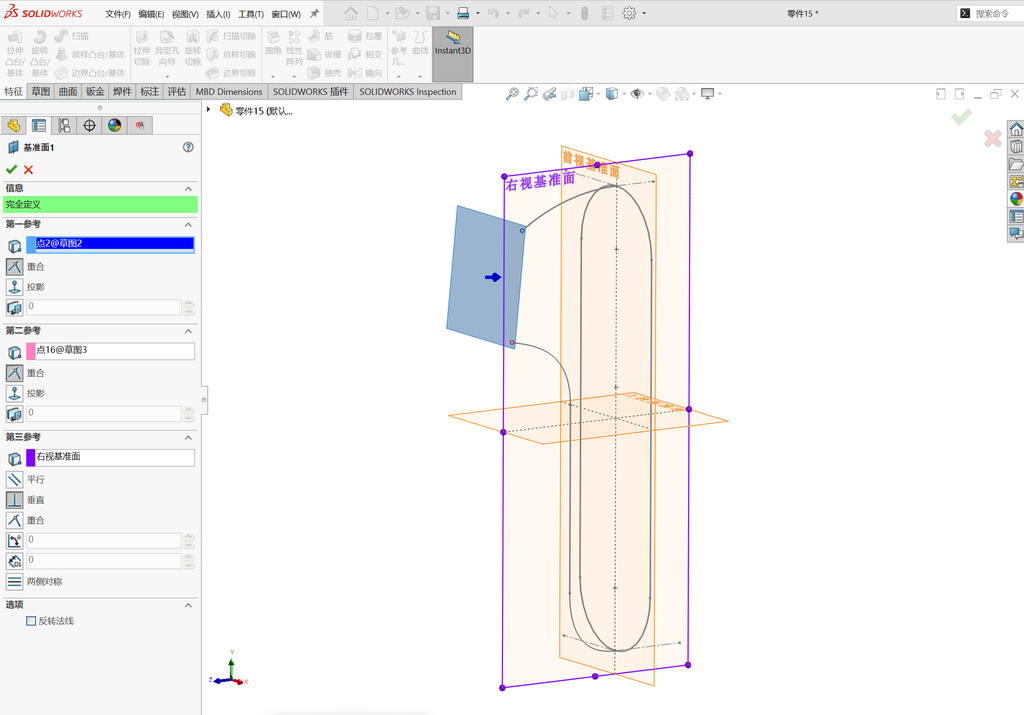

点击-特征-参考几何体-基准面，然后点击刚刚绘制的两条2D草图的端点，基准面的面板中，第一参考和第二参考分别选择刚刚绘制的两条2D草图的两个端点，第三参考选择的是右视基准面，这时候我们就创建出了基准面1。

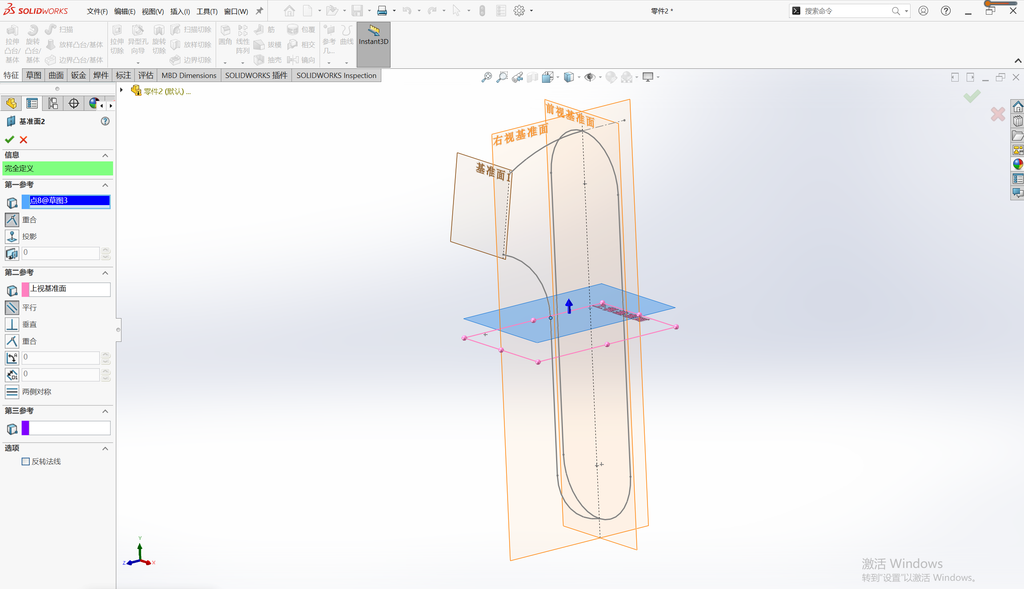

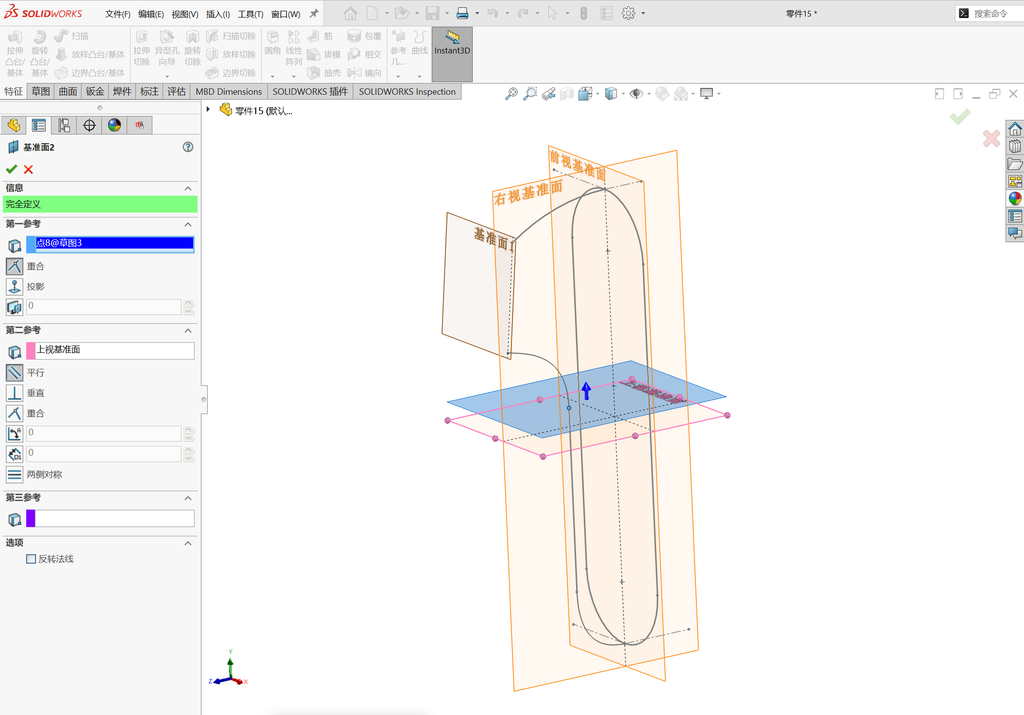

点击-特征-参考几何体-基准面，来创建基准面2。点击图中的2D草图中的点（蓝色）作为第一参考，然后点击上视基准面作为第二参考。

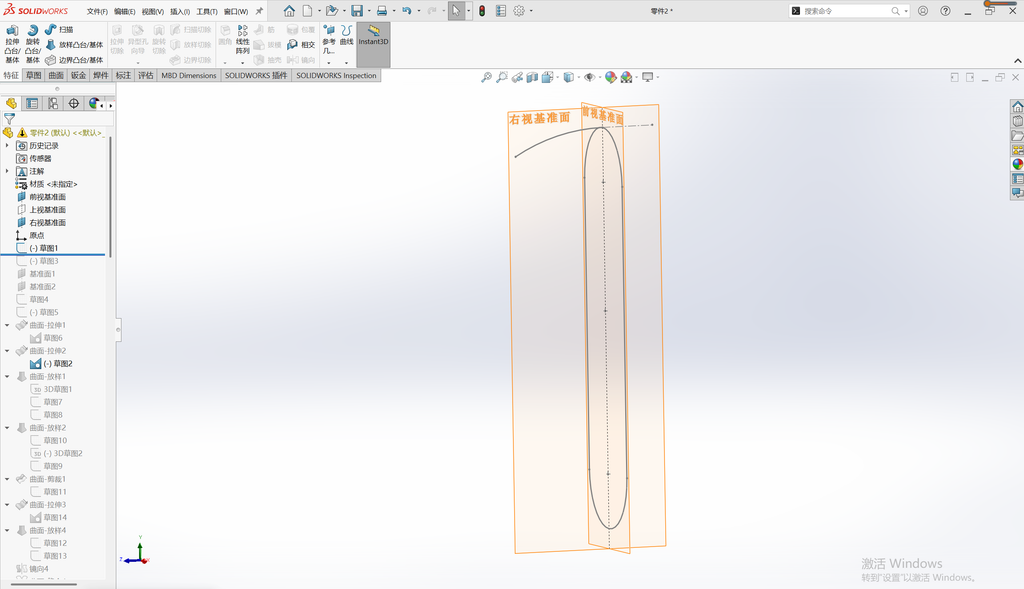

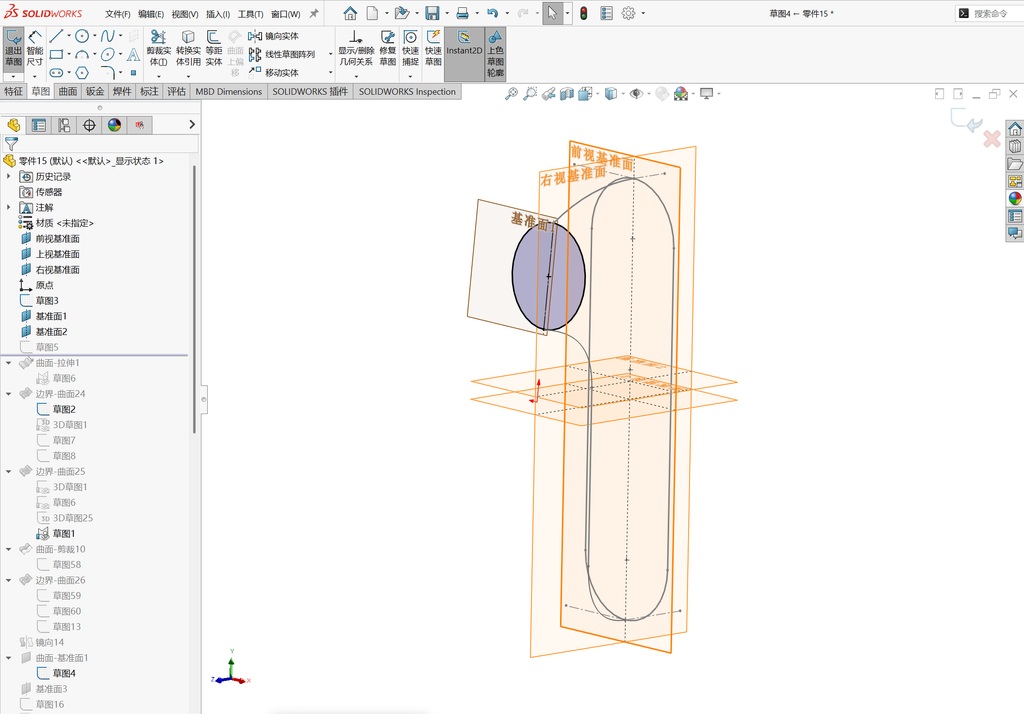

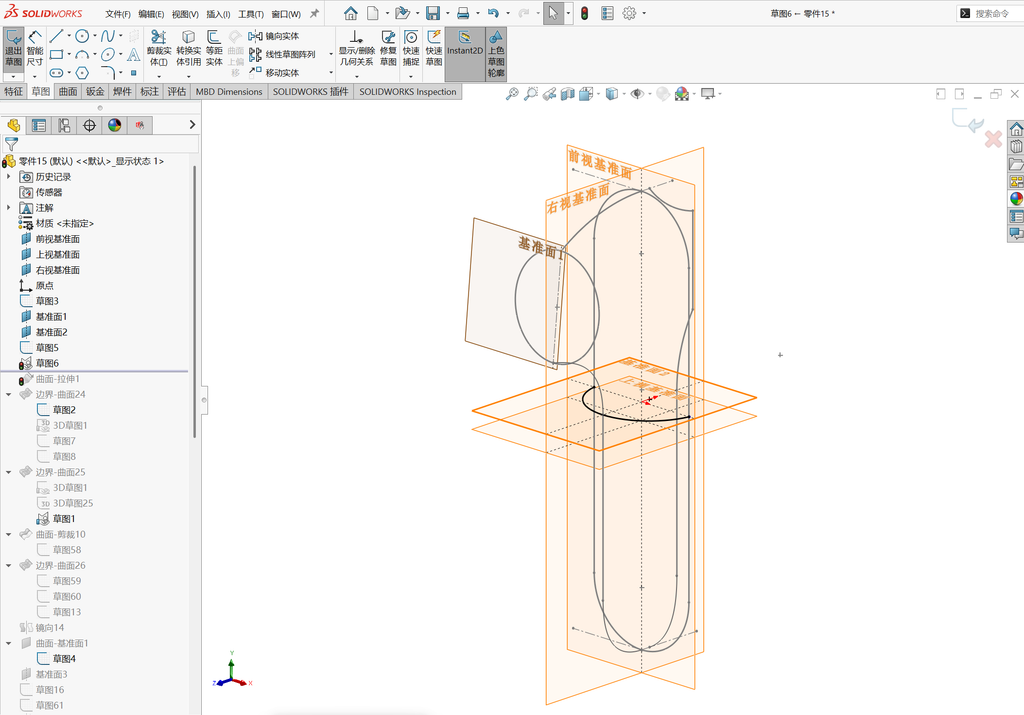

在刚刚的基准面1上绘制2D草图-圆形。

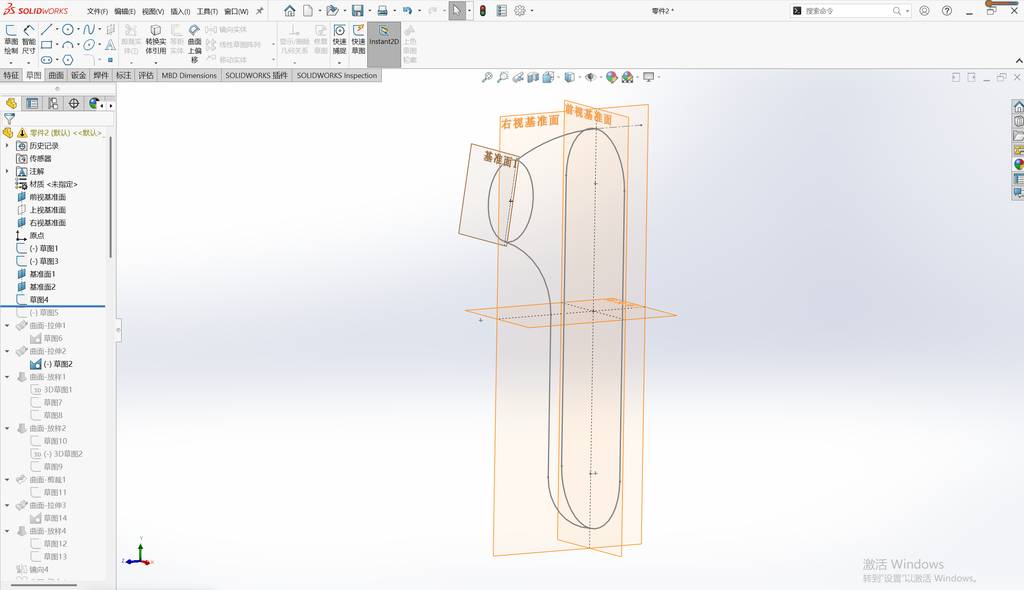

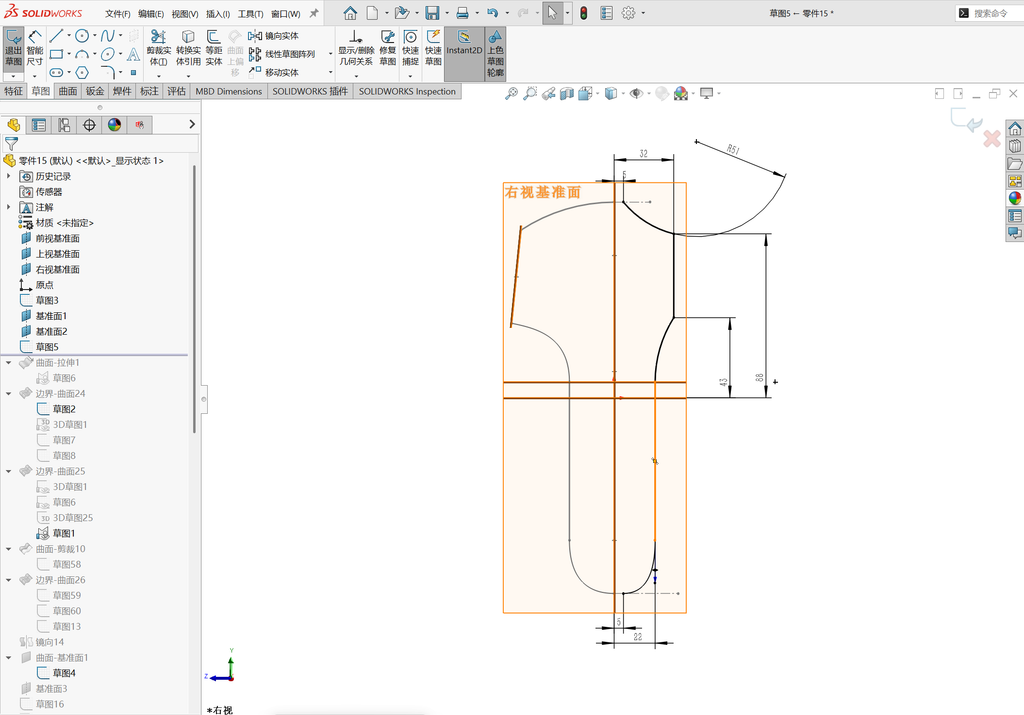

在右视基准面绘制草图5.，让上下两个点在垂直方向上对其。
在基准面2上绘制2D草图-圆弧，然后让圆弧和之前绘制的草图3上的点重合。

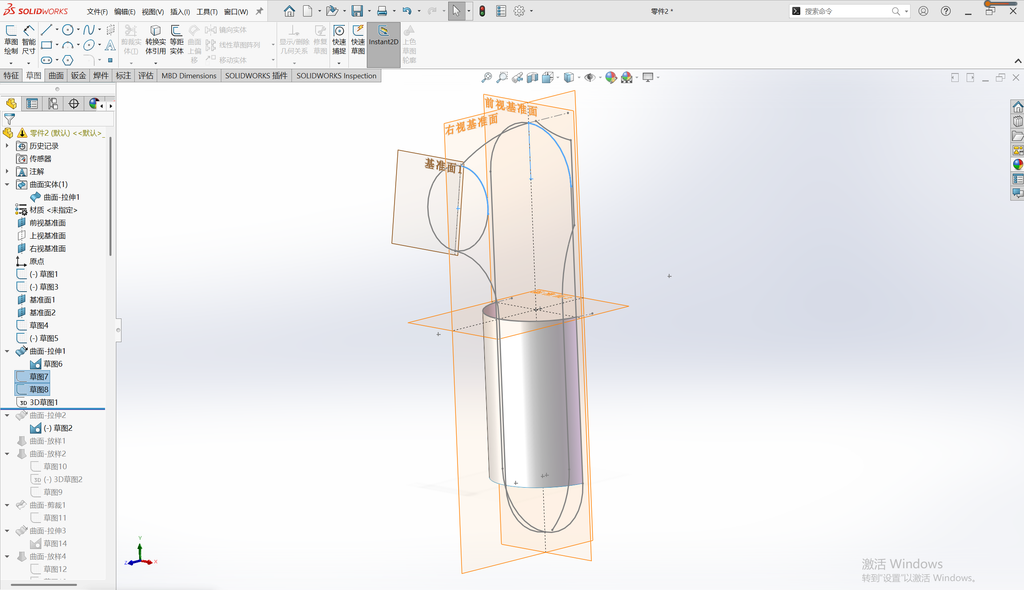

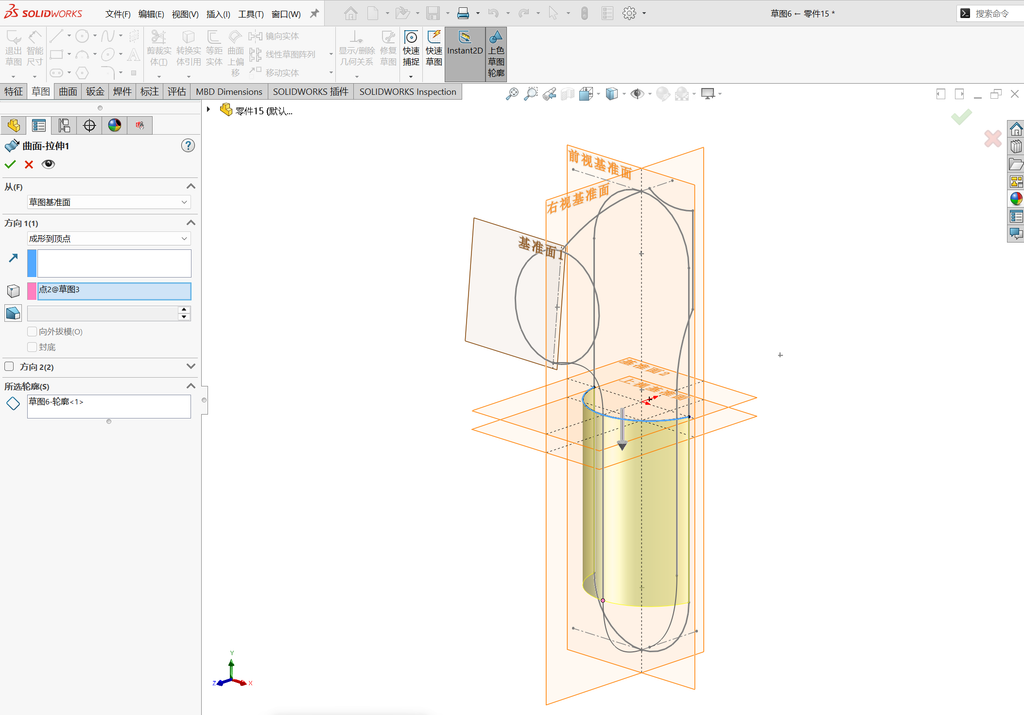

对刚刚绘制的2D草图进行曲面-拉伸：

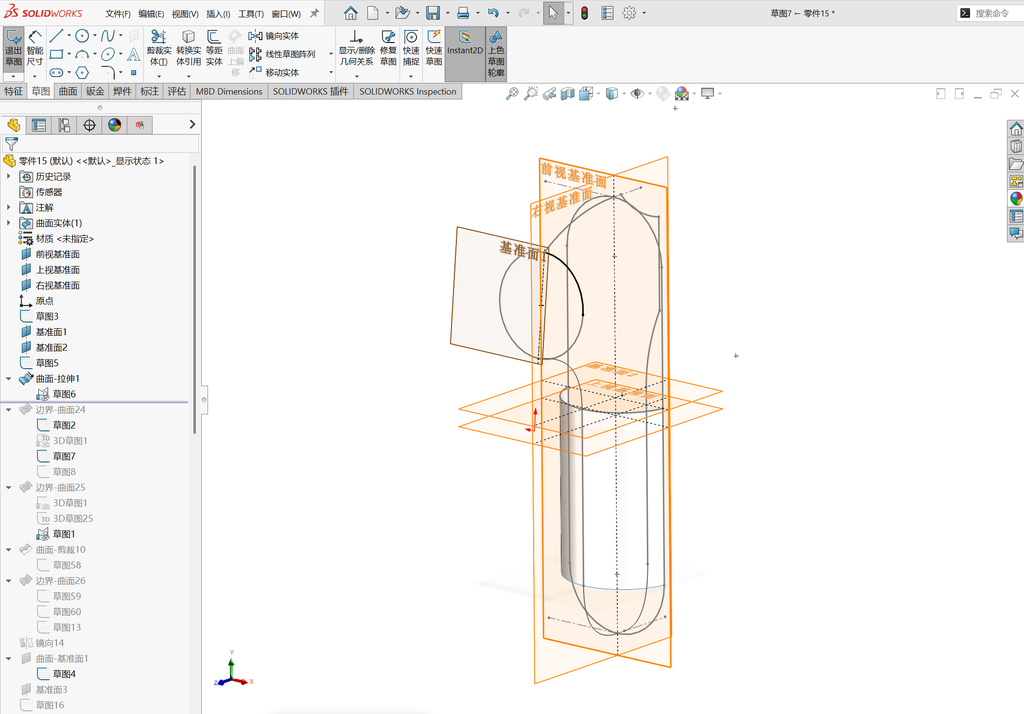

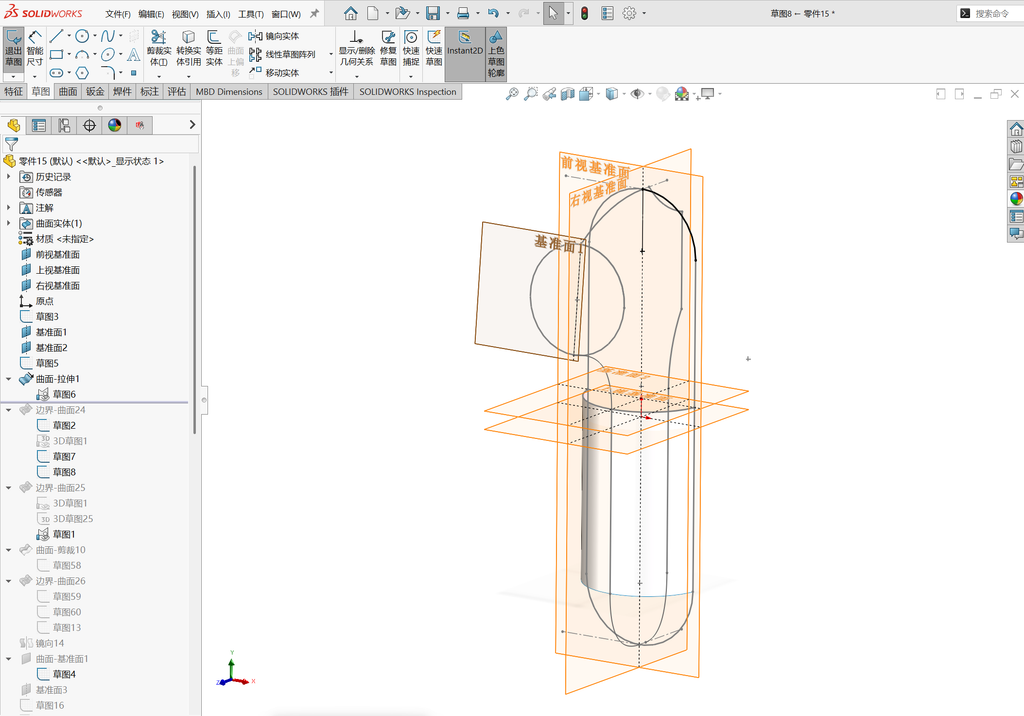

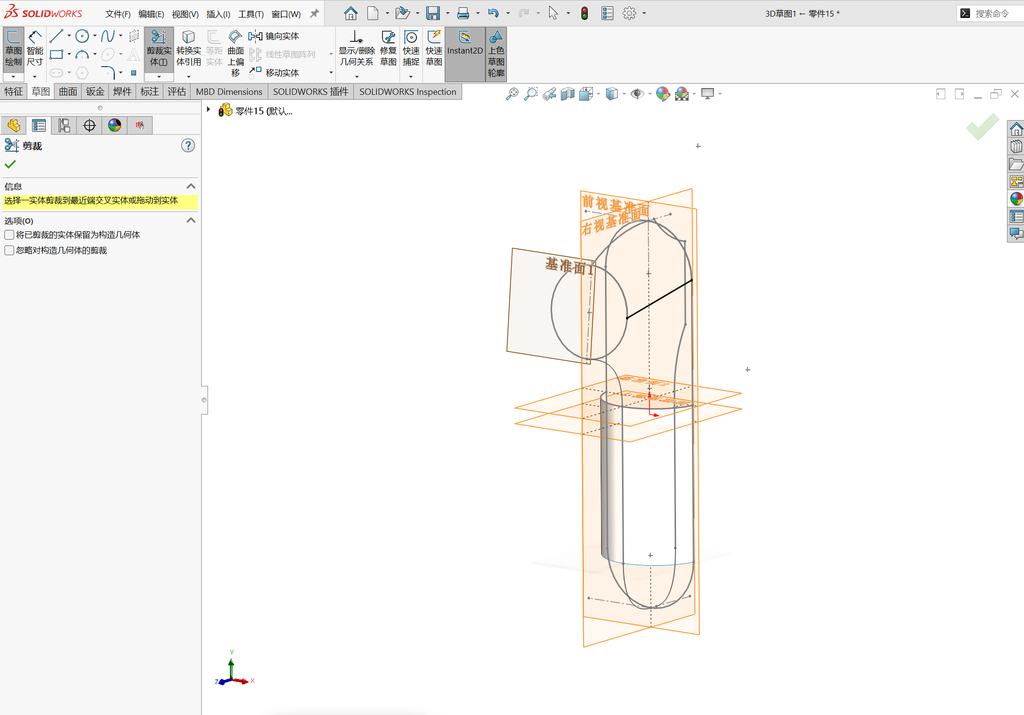

草图7和草图8，是分别在基准面1和前视基准面上进入2D草图，然后转换实体引用，对我们之前绘制的草图进行复制，然后进行裁剪，拿到我们想要的线段。

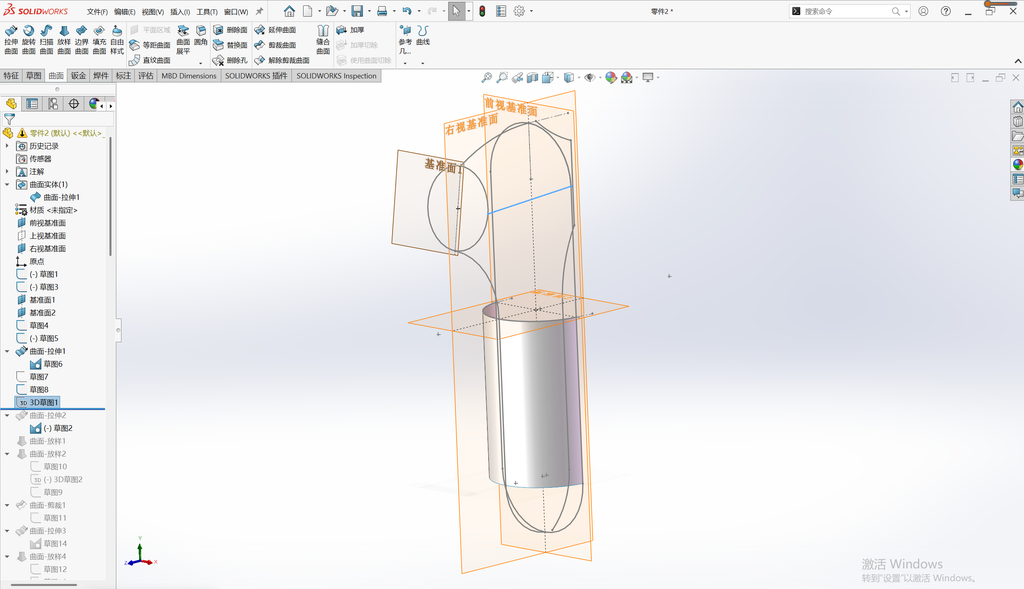

我们创建一个3D草图，直接连接圆形的一个四等分带你和草图1中一条线段的端点。至此我们用来一会儿创建边界曲面的辅助线就都有了。

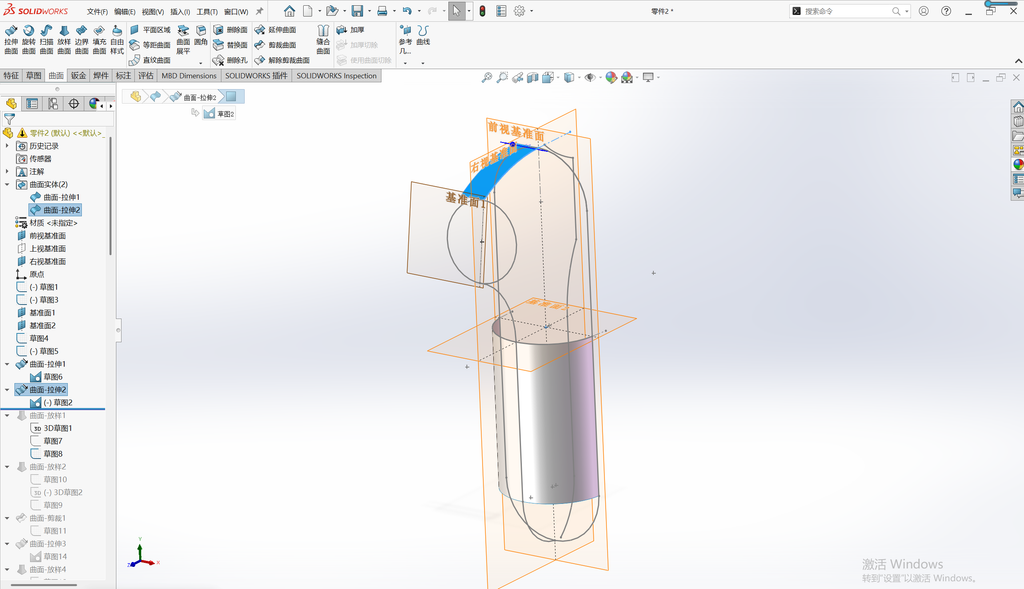

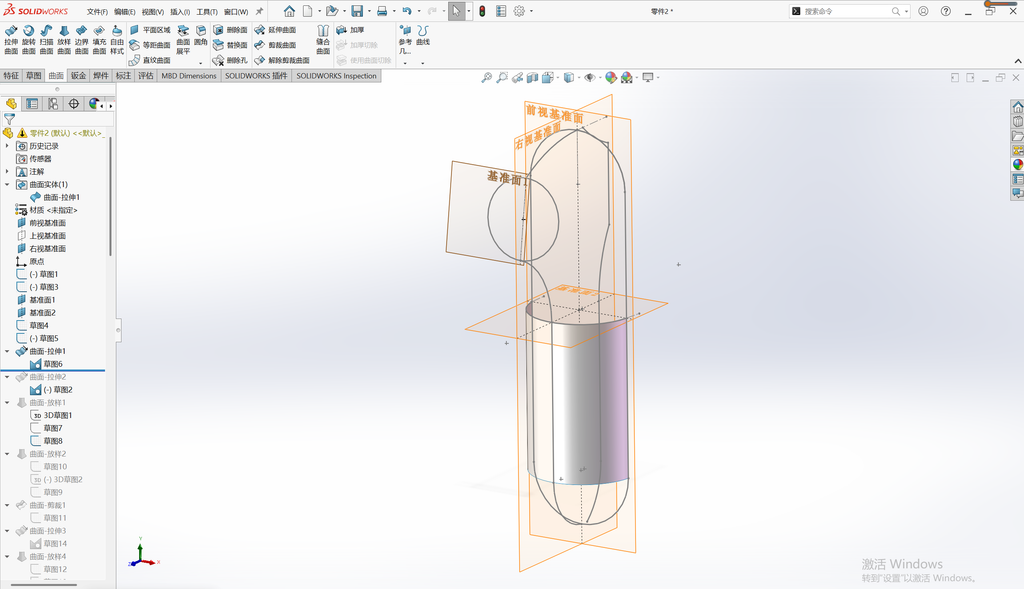

然后，对草图2进行曲线-拉伸。这是一个辅助面，是当我们一会儿生成临近面的时候，可以选择相切，从而使面衔接更顺滑。

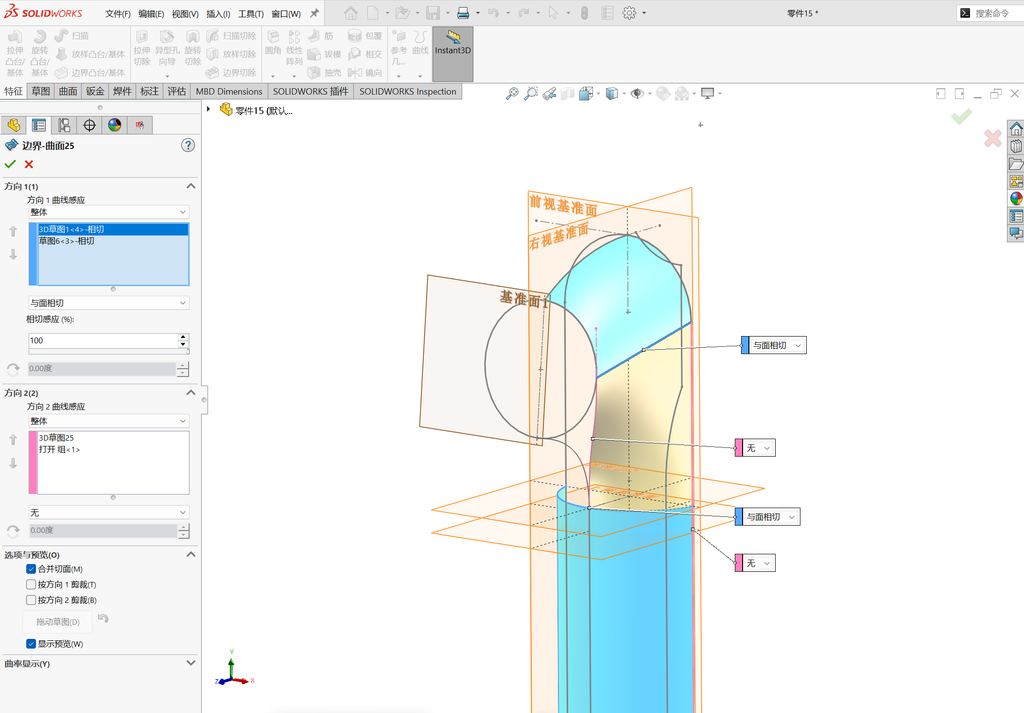

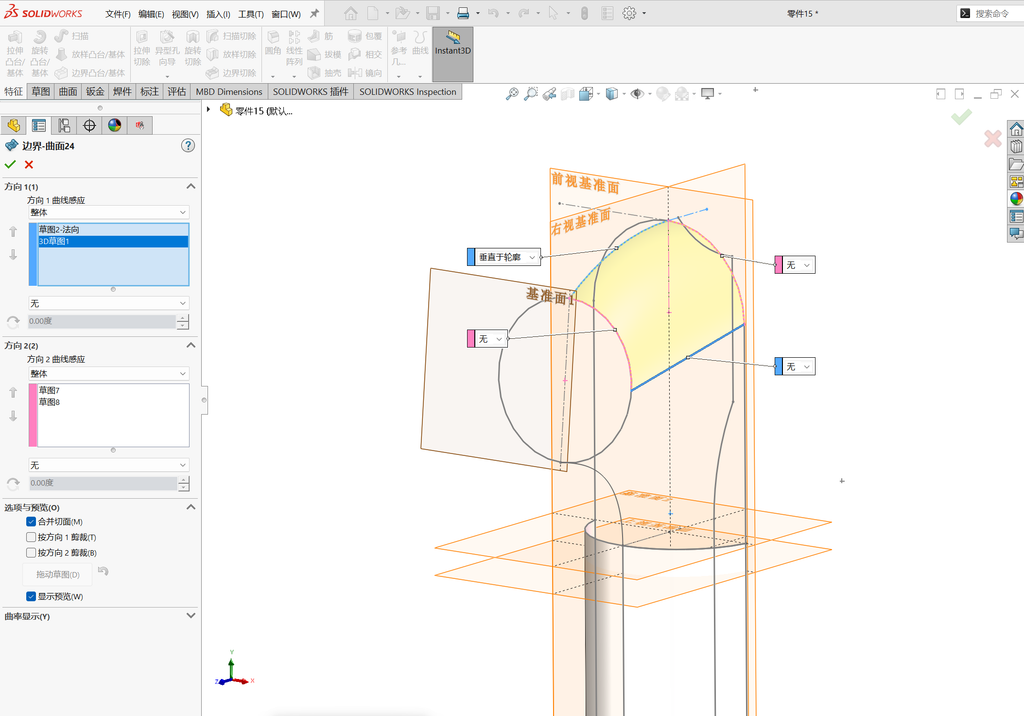

现在我们就可以绘制边界曲面了，将第一条线的开始约束那里选择与面相切。

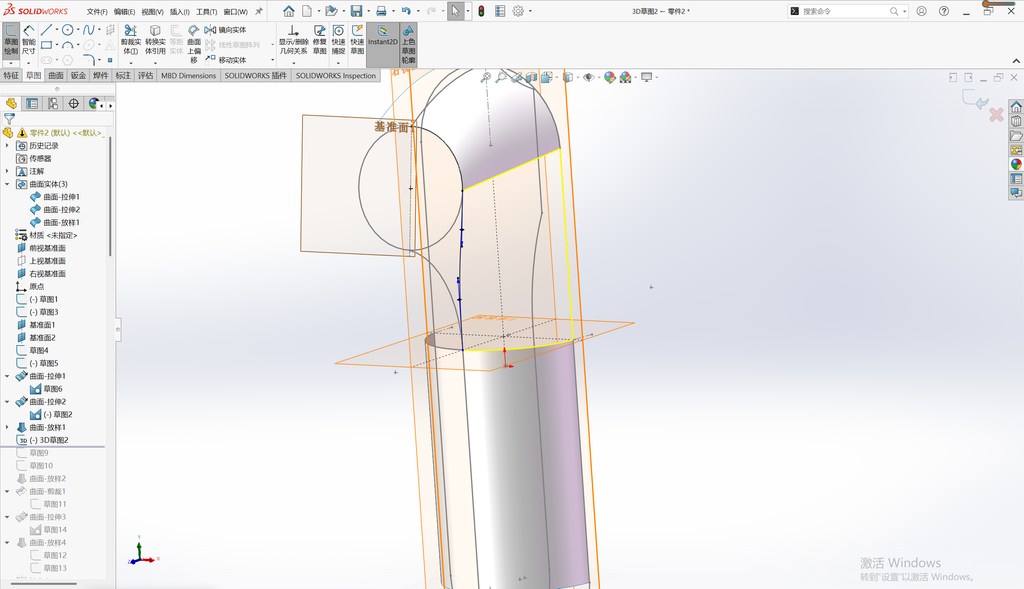

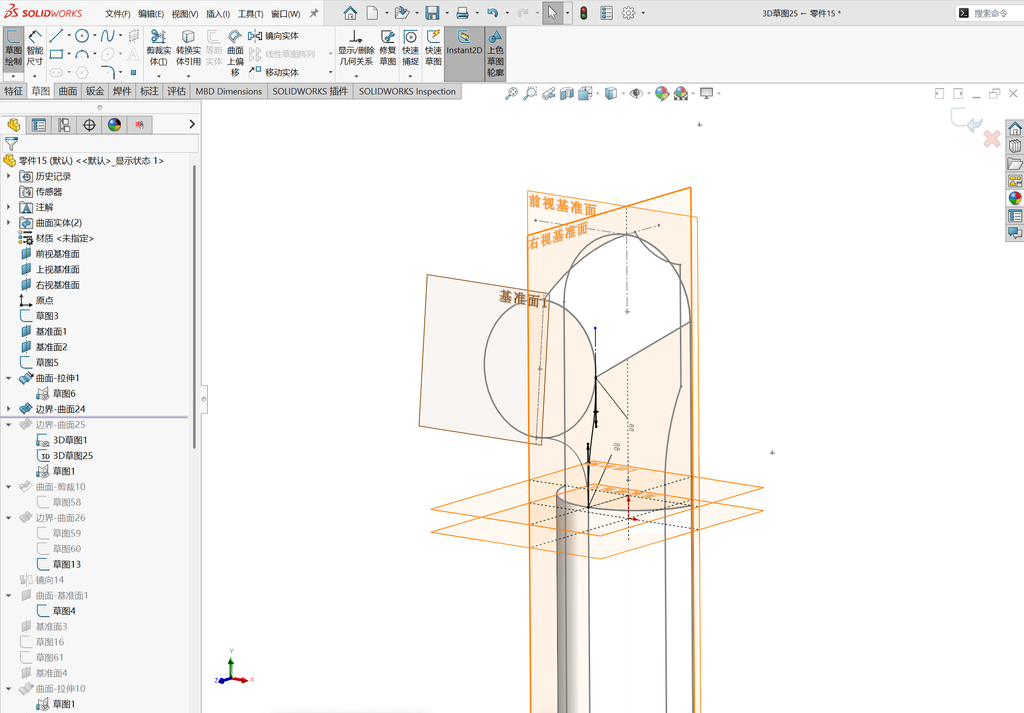

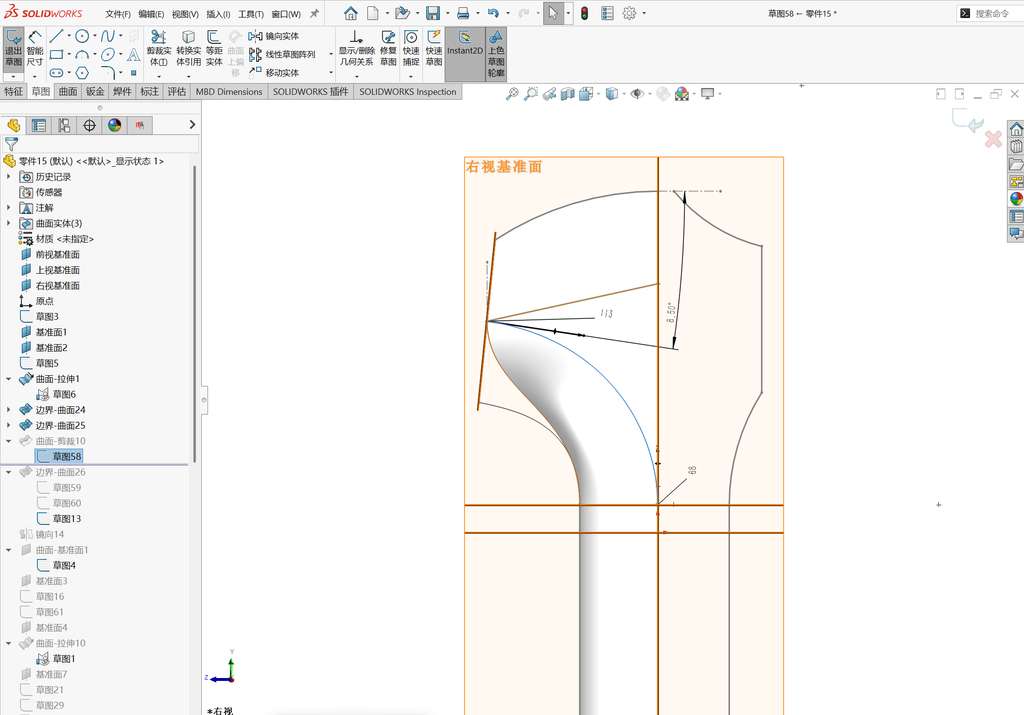

接下来这一步非常关键，我们绘制一个3D草图，然后让这个3D草图与上下两条线相切。

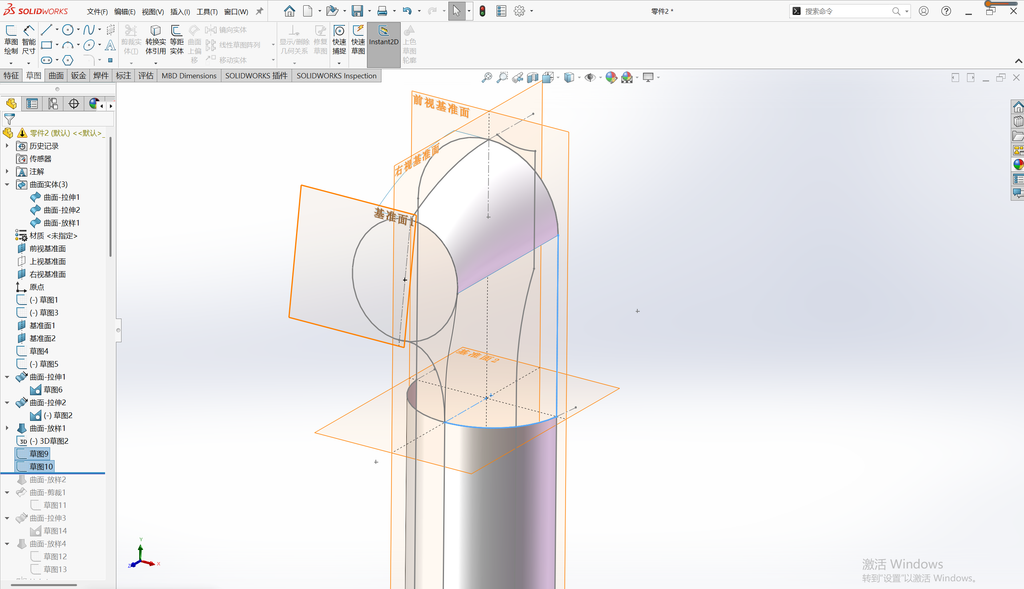

接着我们在前视基准面和基准面2上分别绘制草图9和草图10.

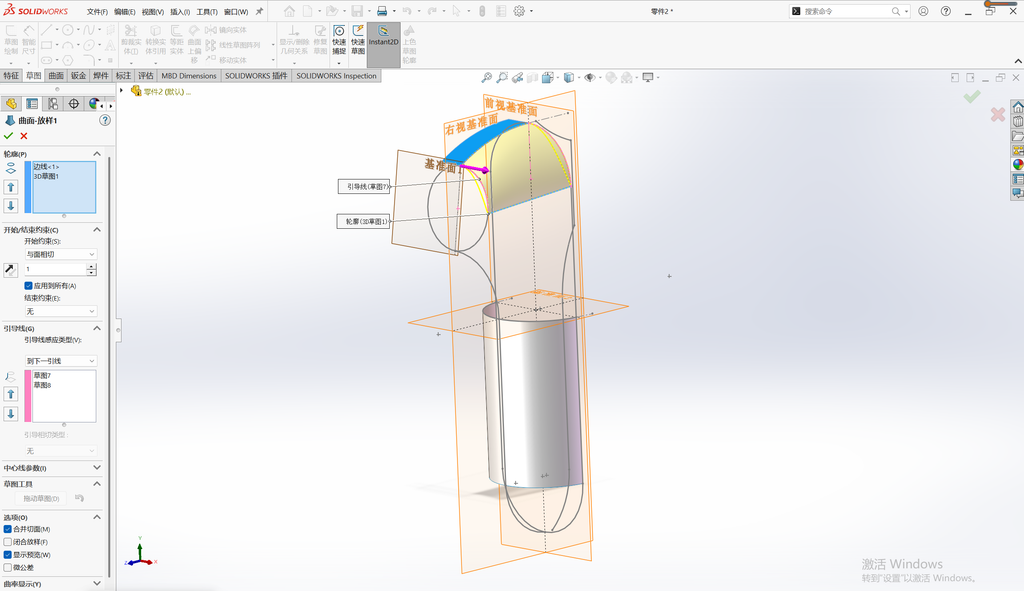

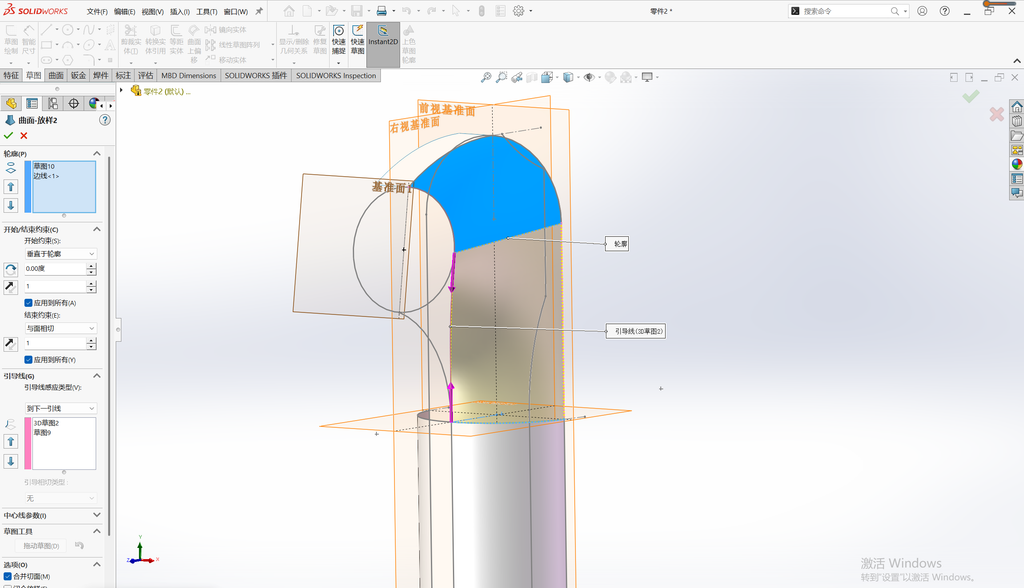

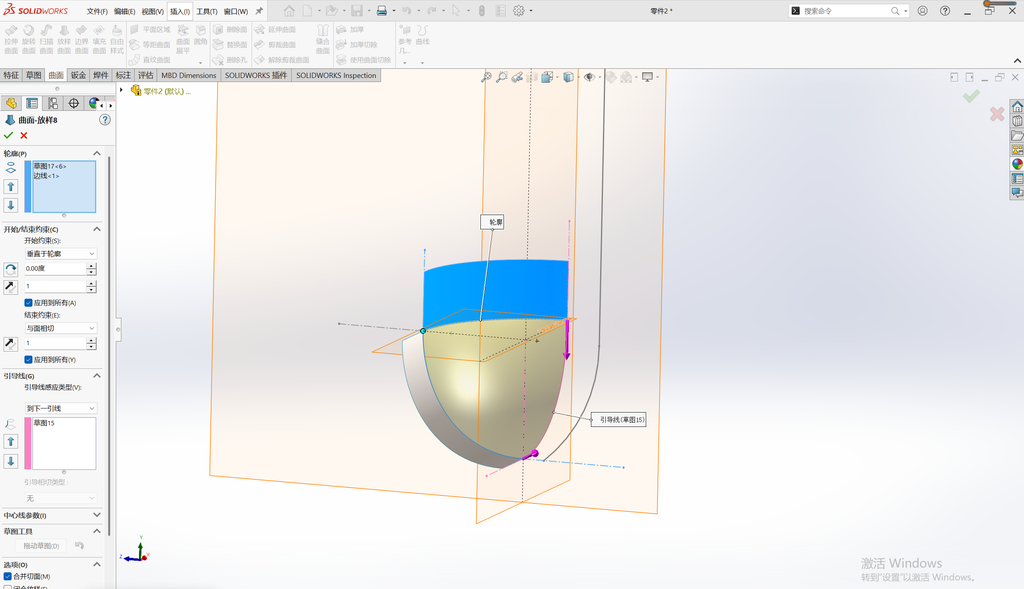

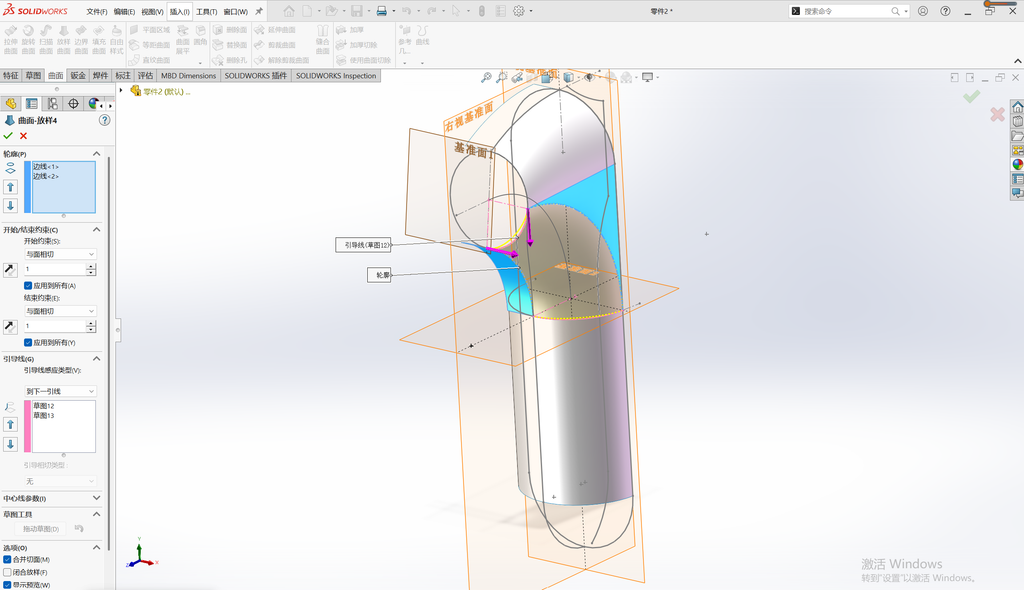

接着进行曲面放样。开始约束选择垂直于轮廓，结束约束选择与面相切。

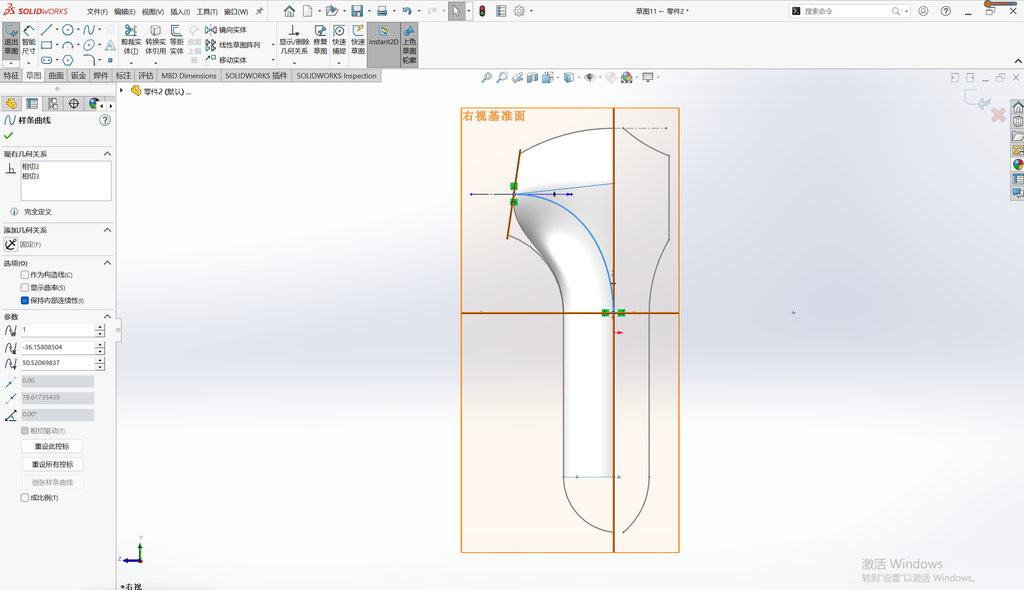

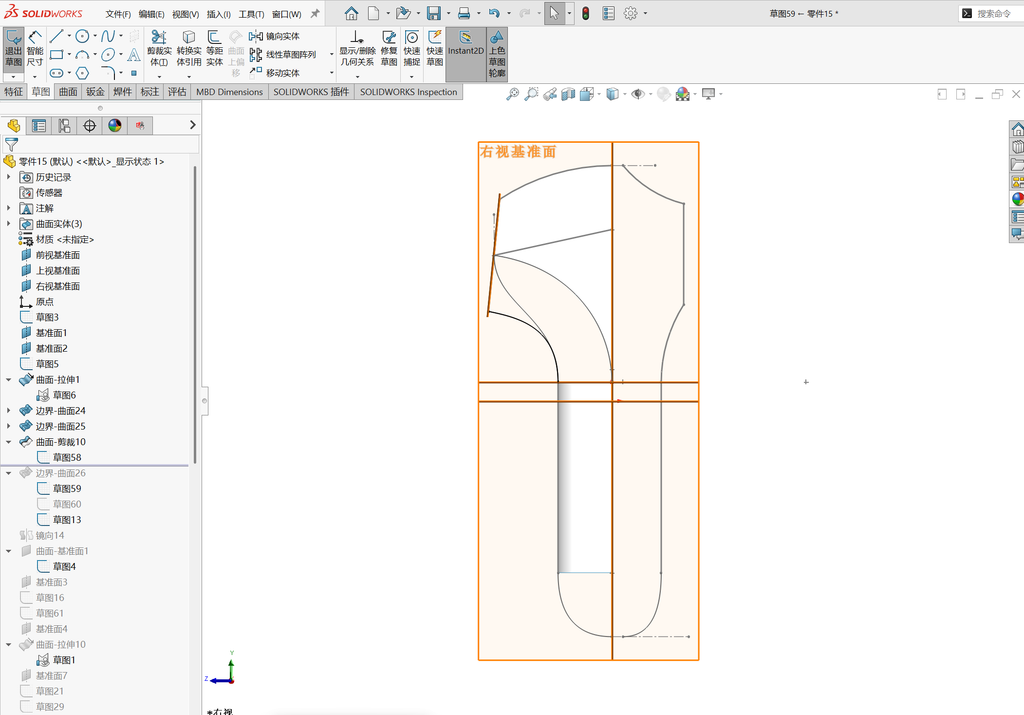

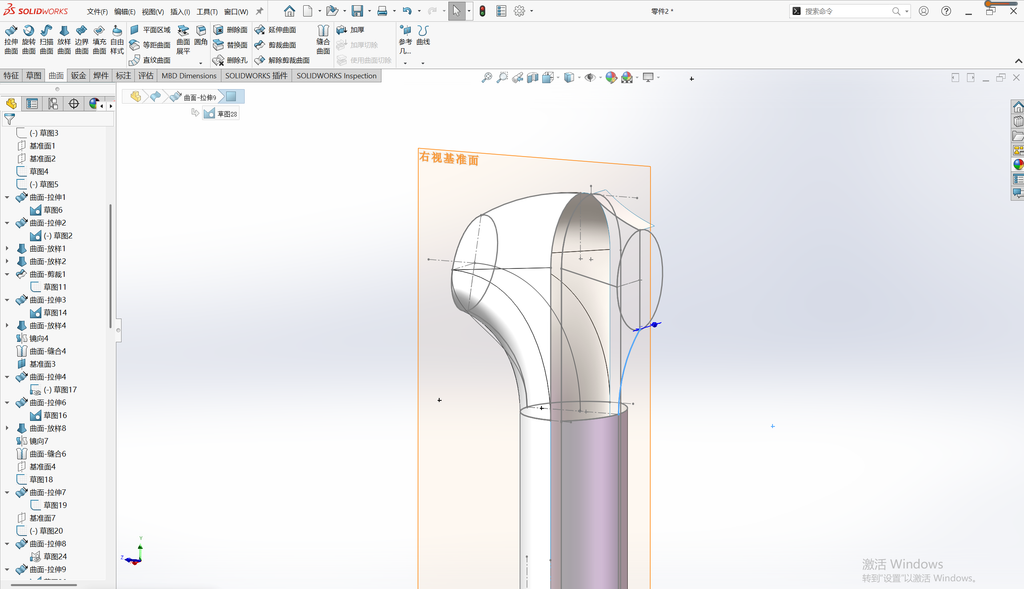

在右视基准面上绘制一条样条曲线。需要与如图所示的辅助线相切。

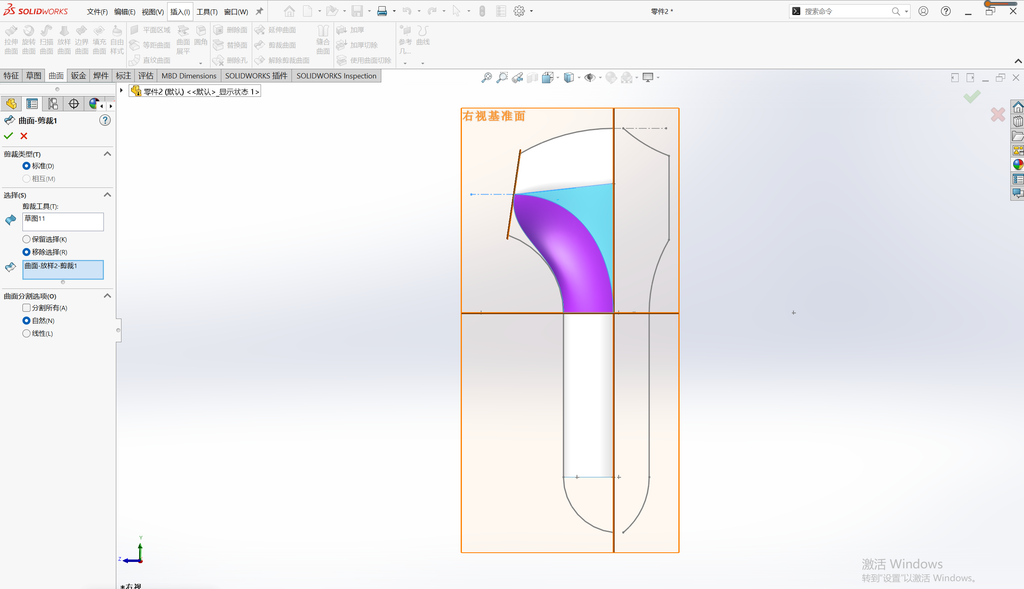

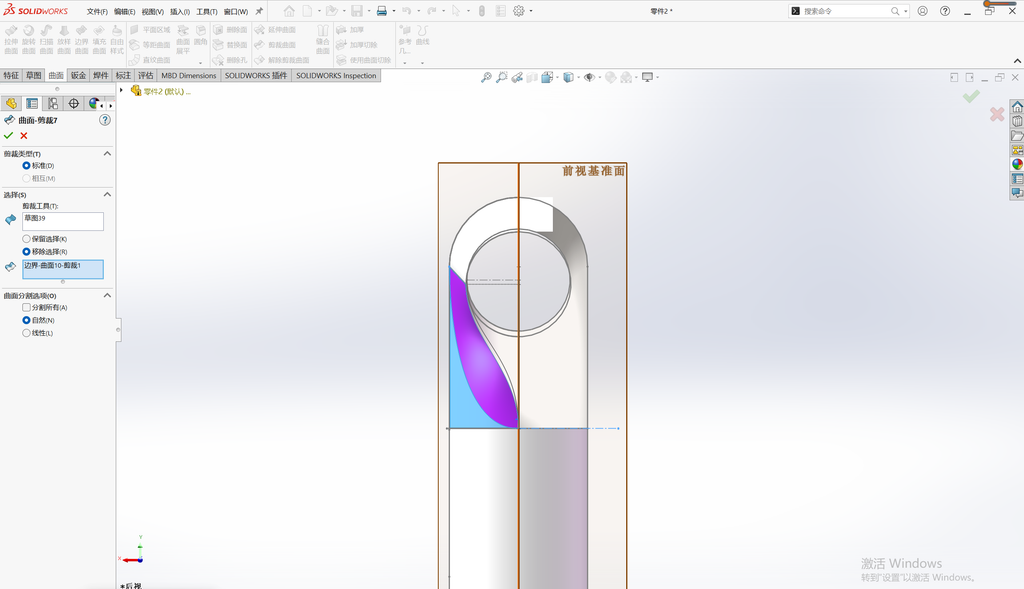

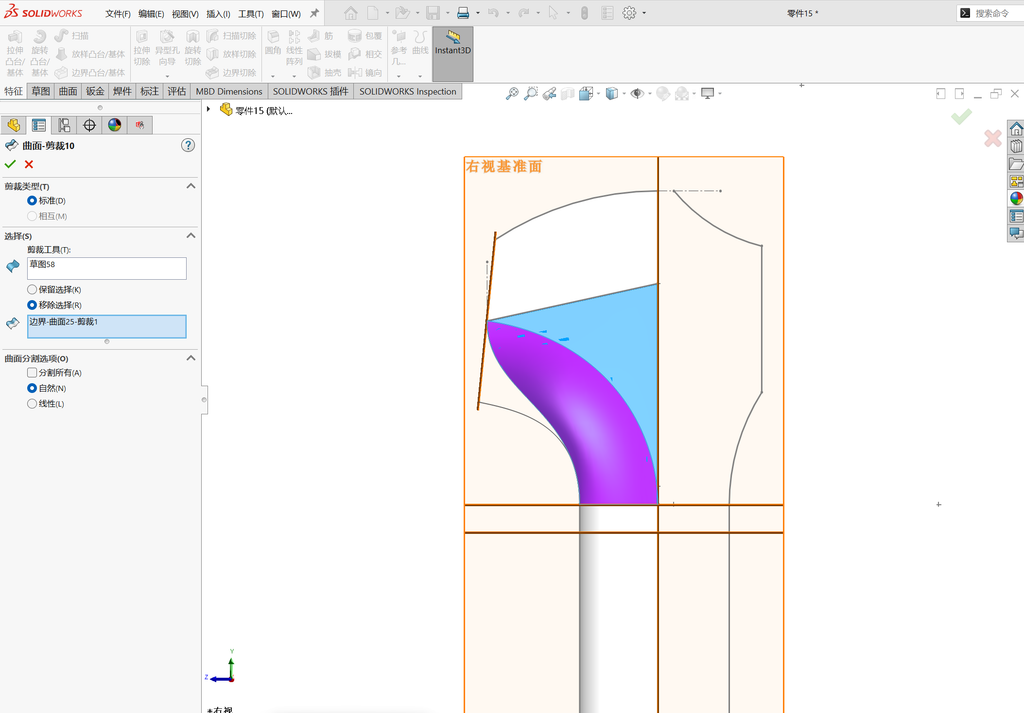

用刚刚绘制的样条曲线对之前生成的放样曲面进行-剪裁曲面。

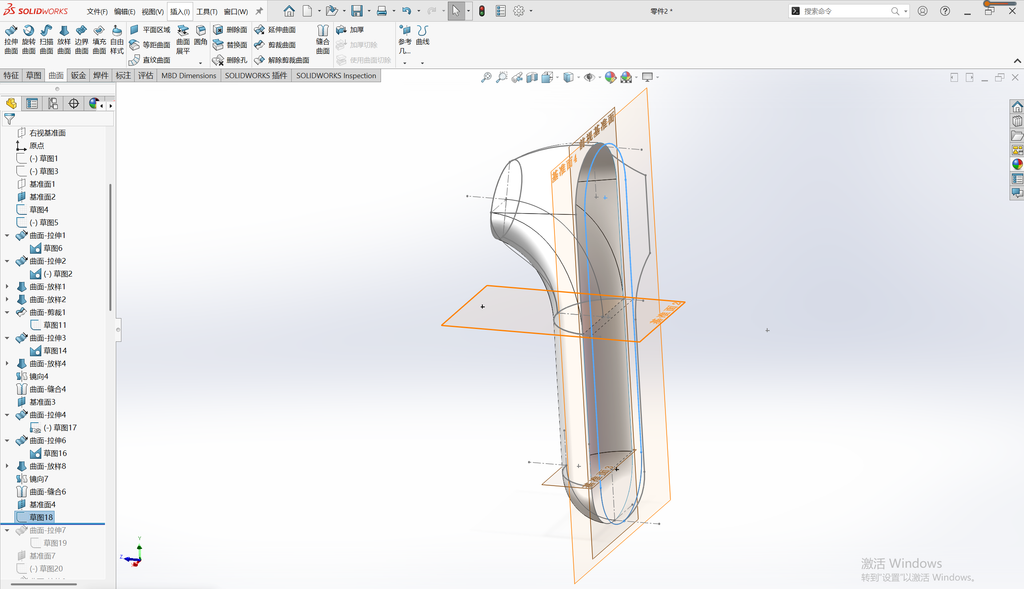

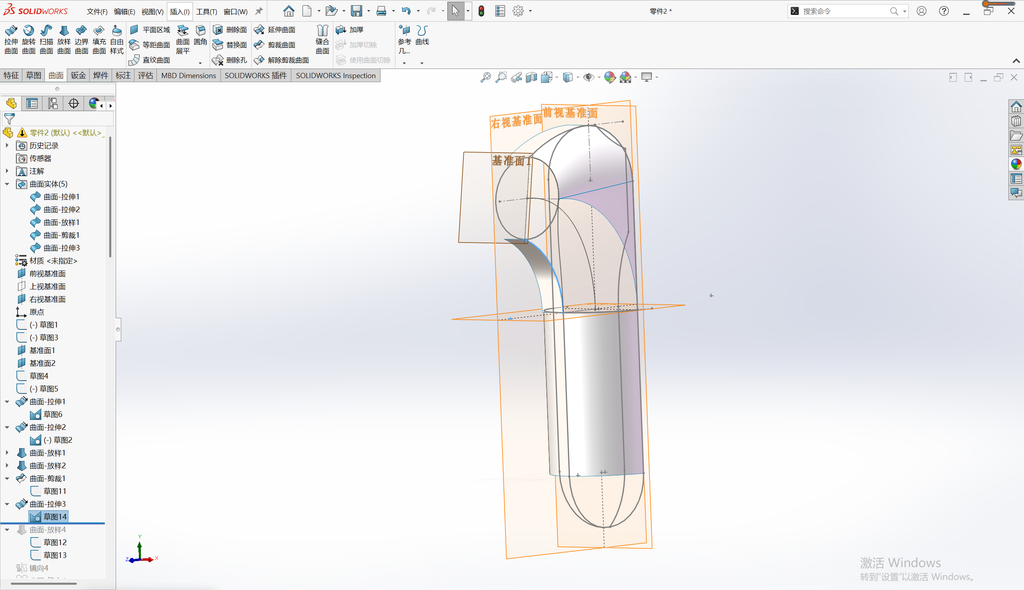

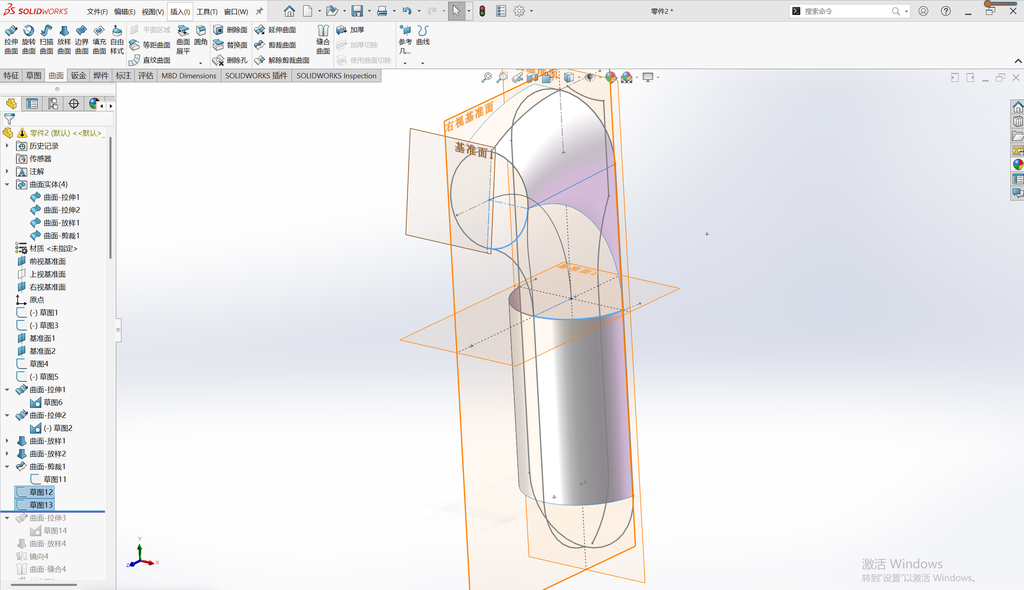

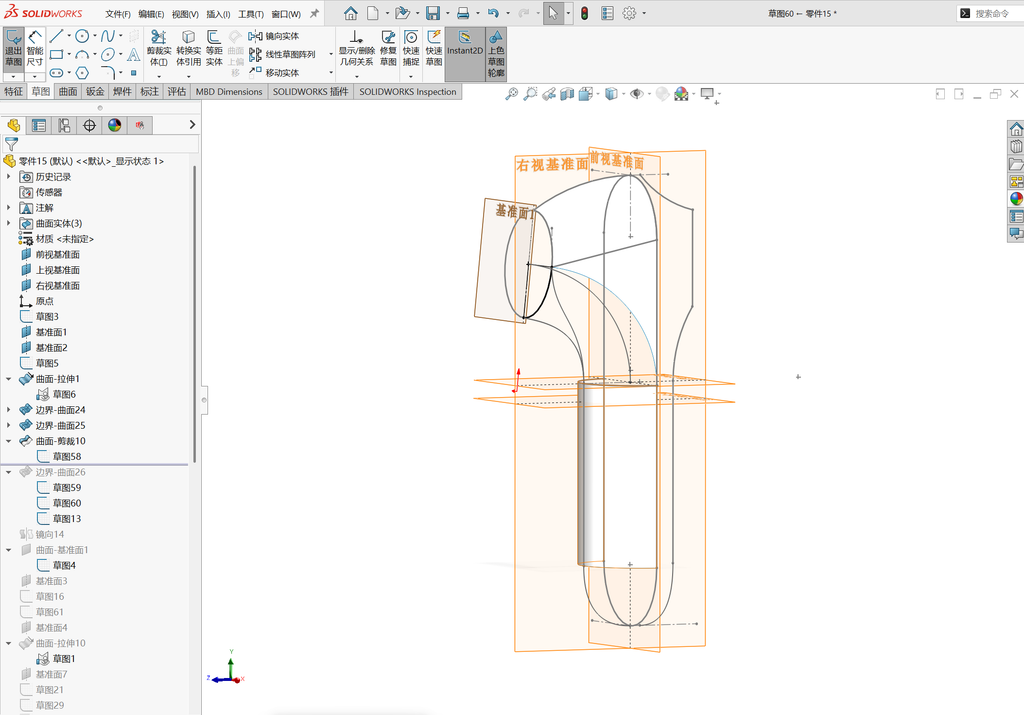

我们在右视基准面绘制草图14，并进行曲面-拉伸。
在基准面1和基准面2上分别提取之前草图（转换实体引用）然后裁剪到需要的线段。

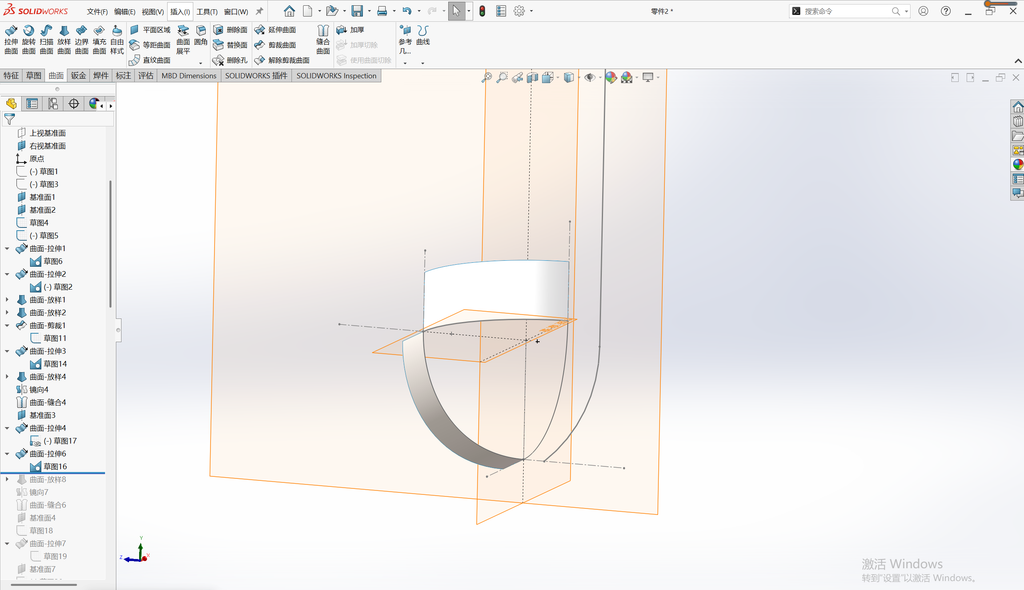

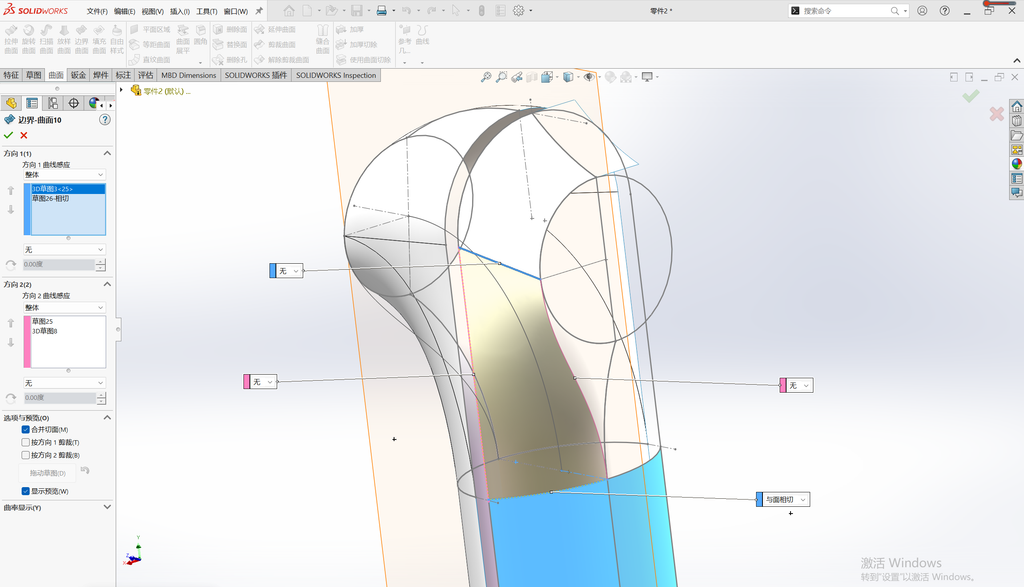

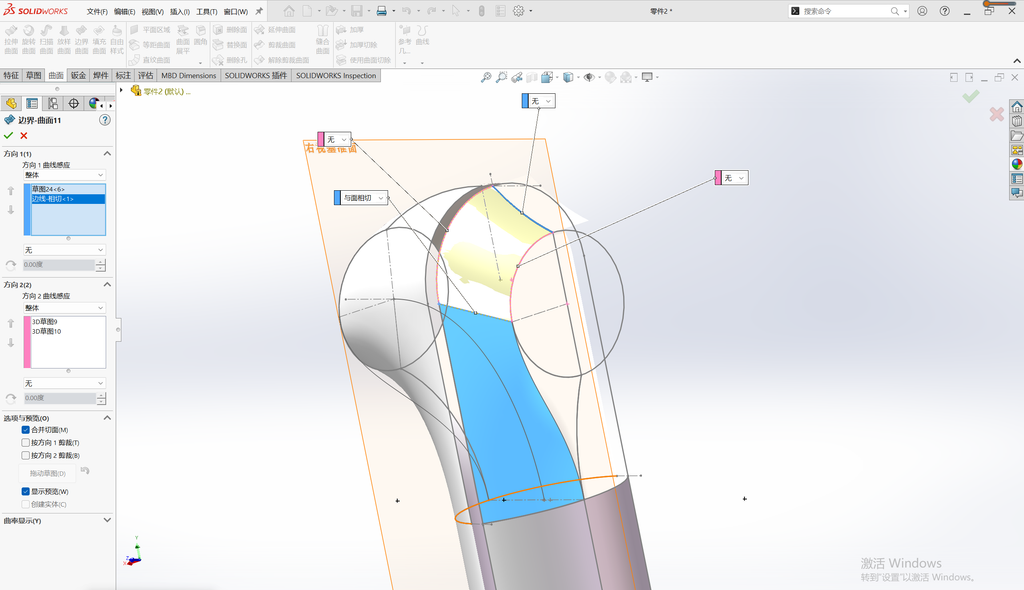

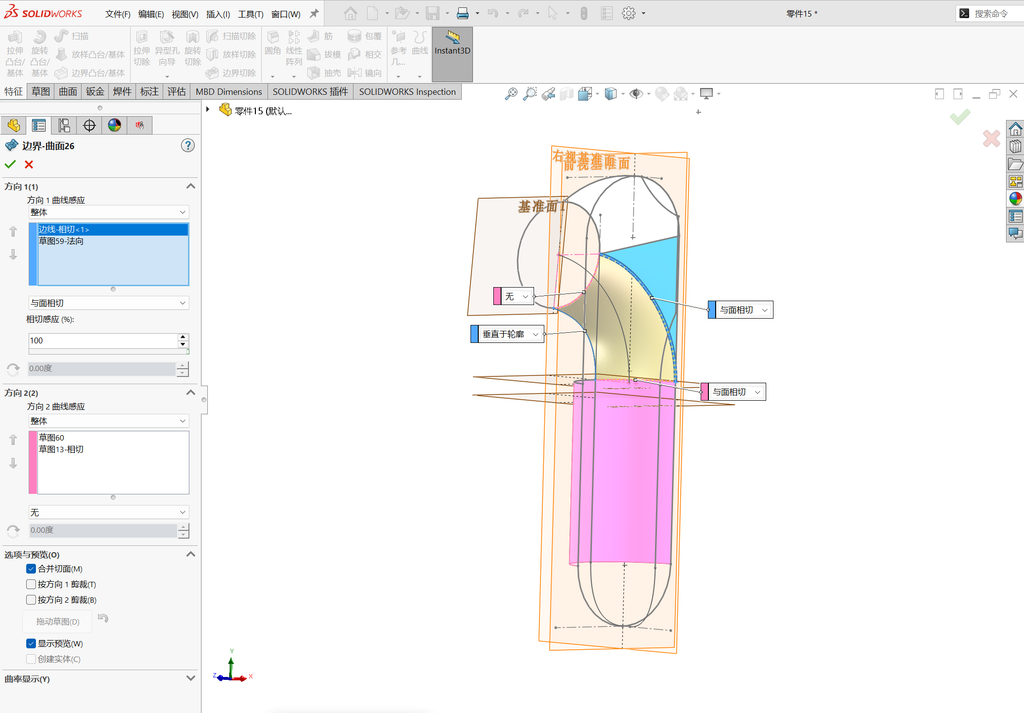

执行曲面-放样，然后开始约束和结束约束选择与面相切。

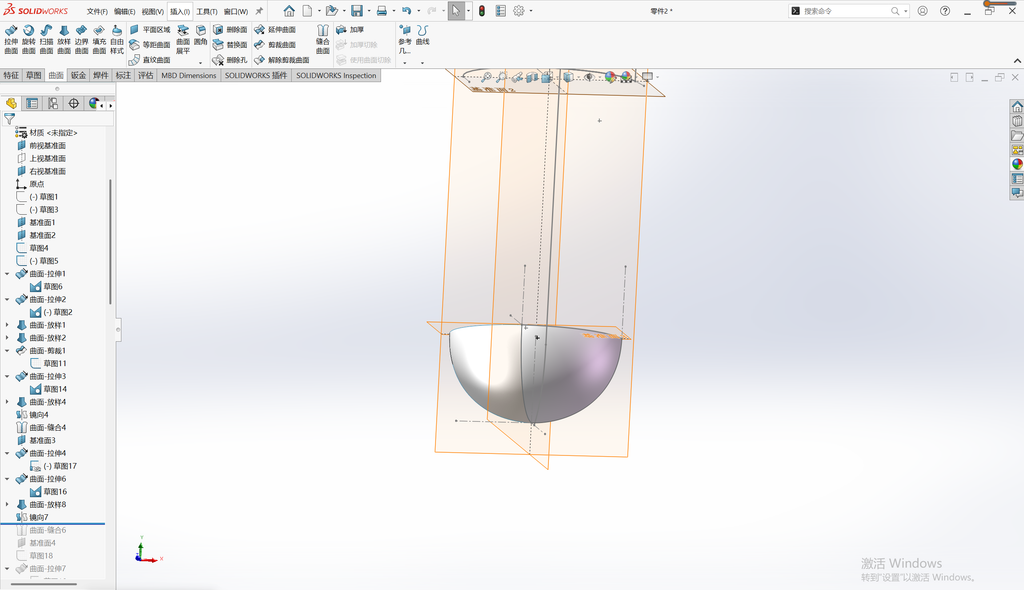

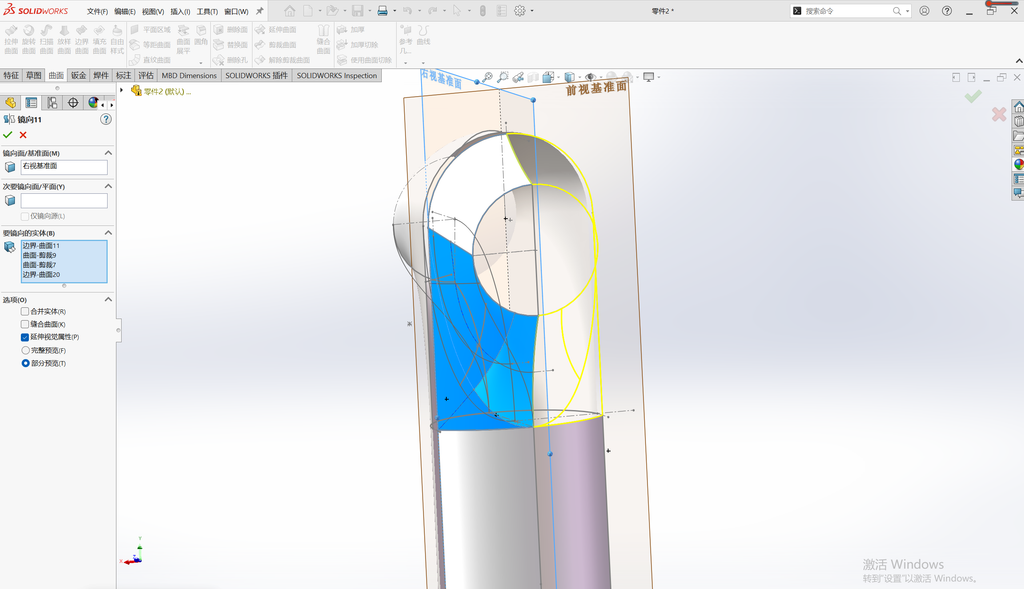

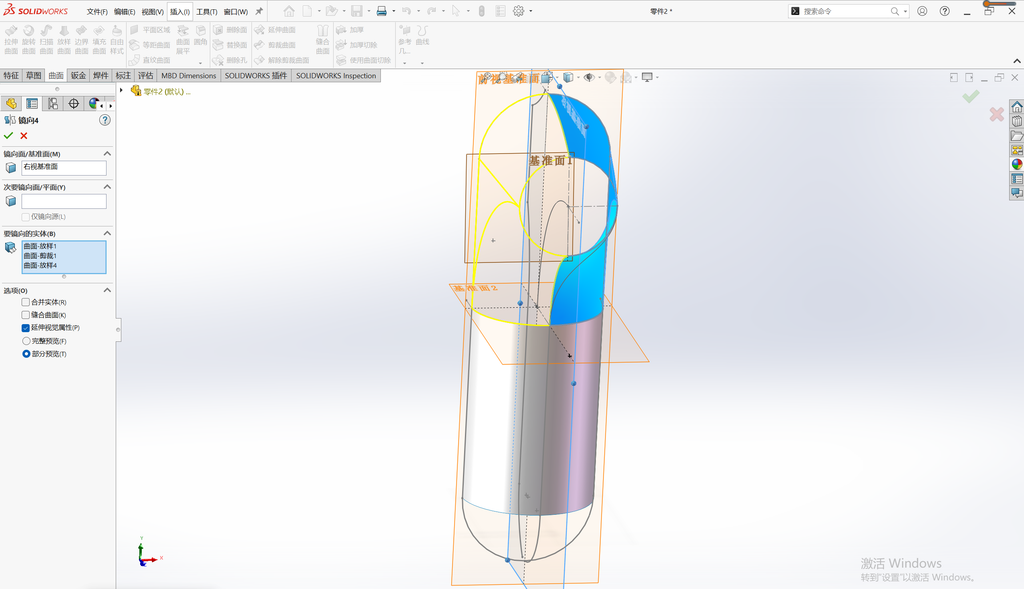

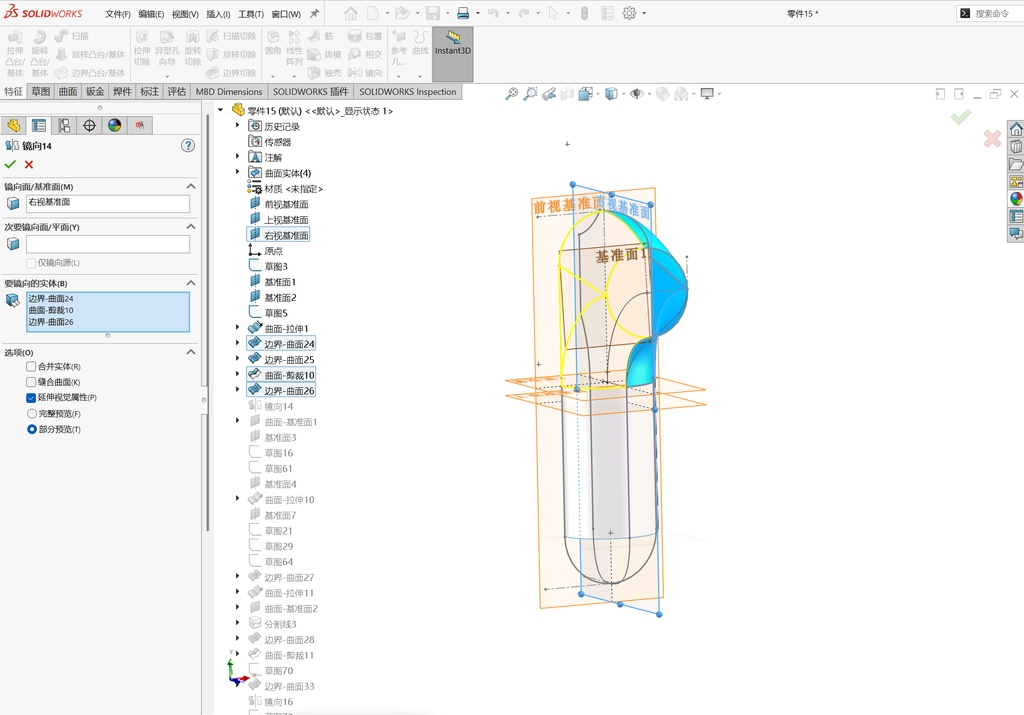

对面（蓝色）进行镜像。

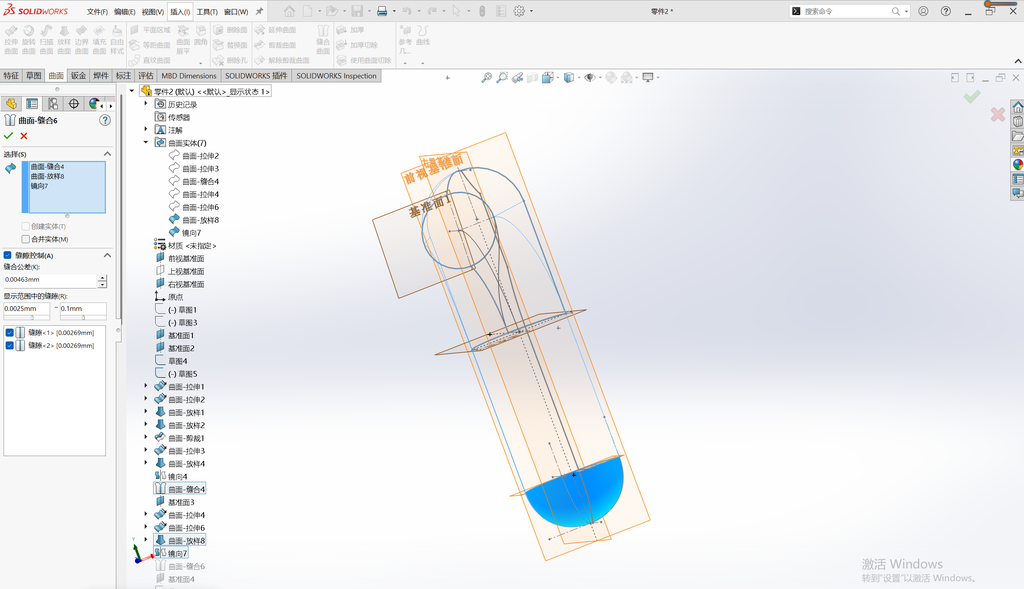

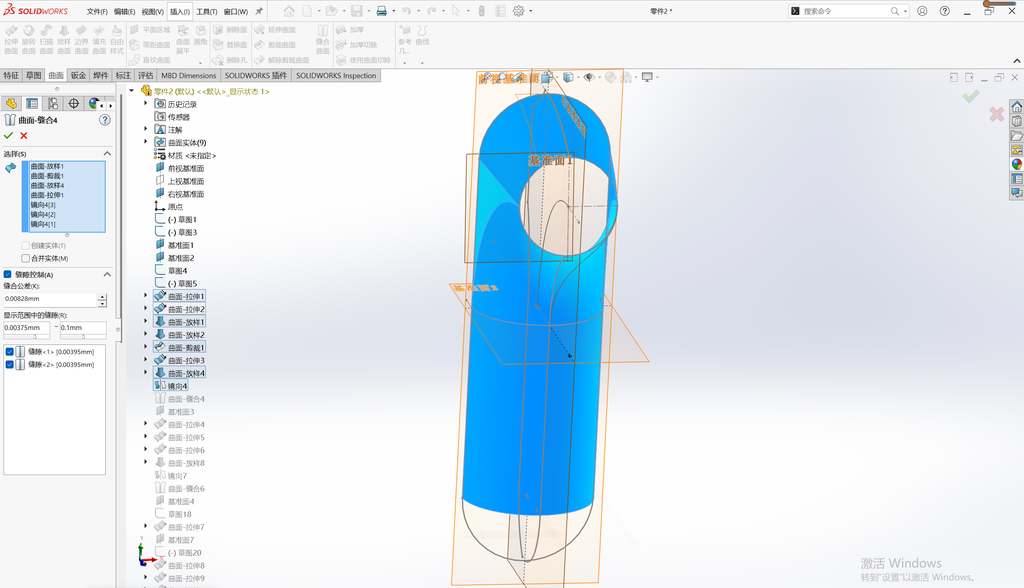

对面进行曲面缝合。

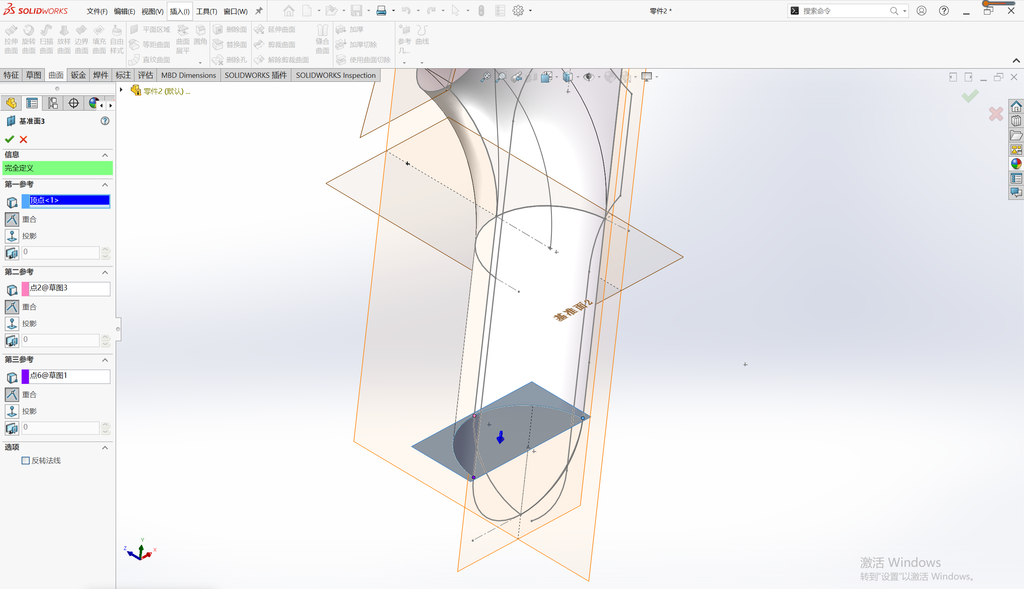

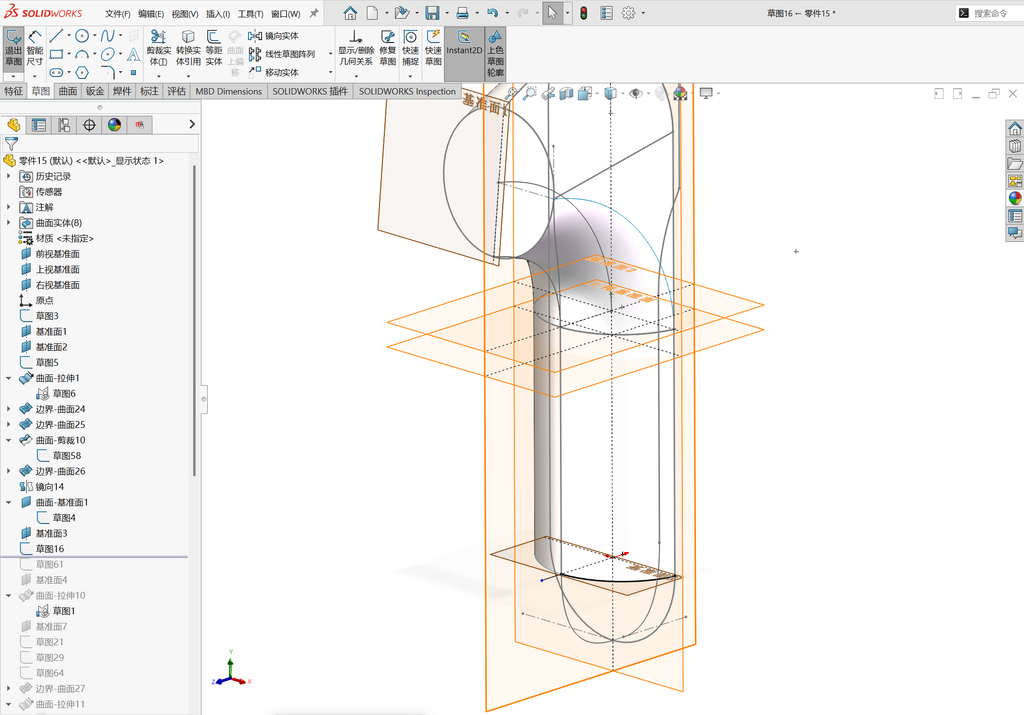

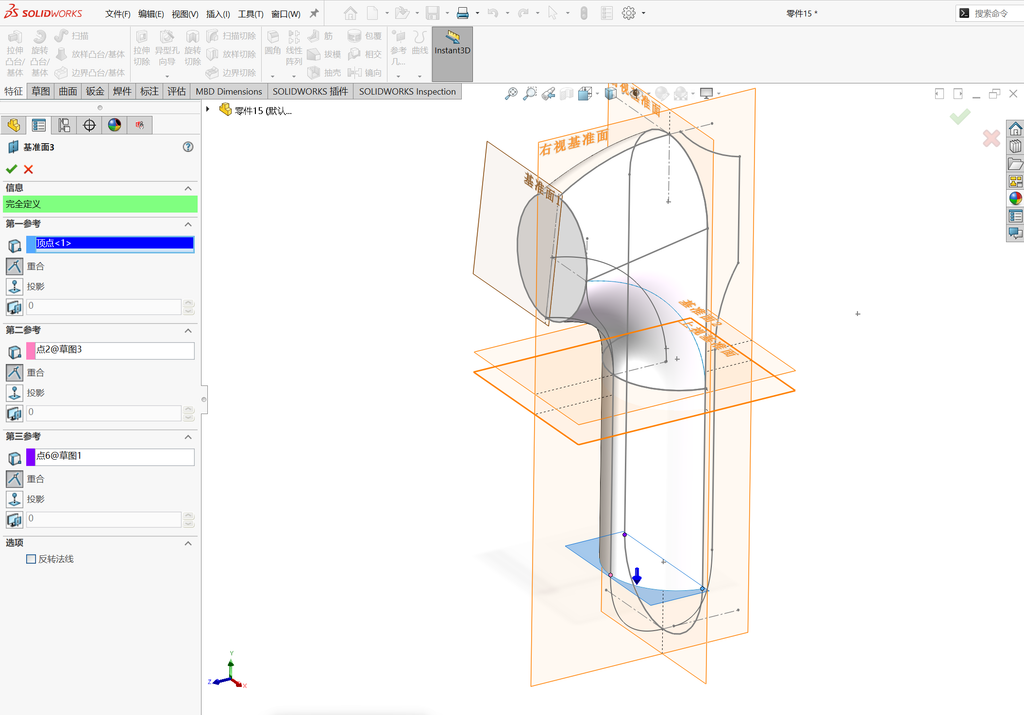

在如图所示的位置绘制基准面3。分别选择三个顶点。

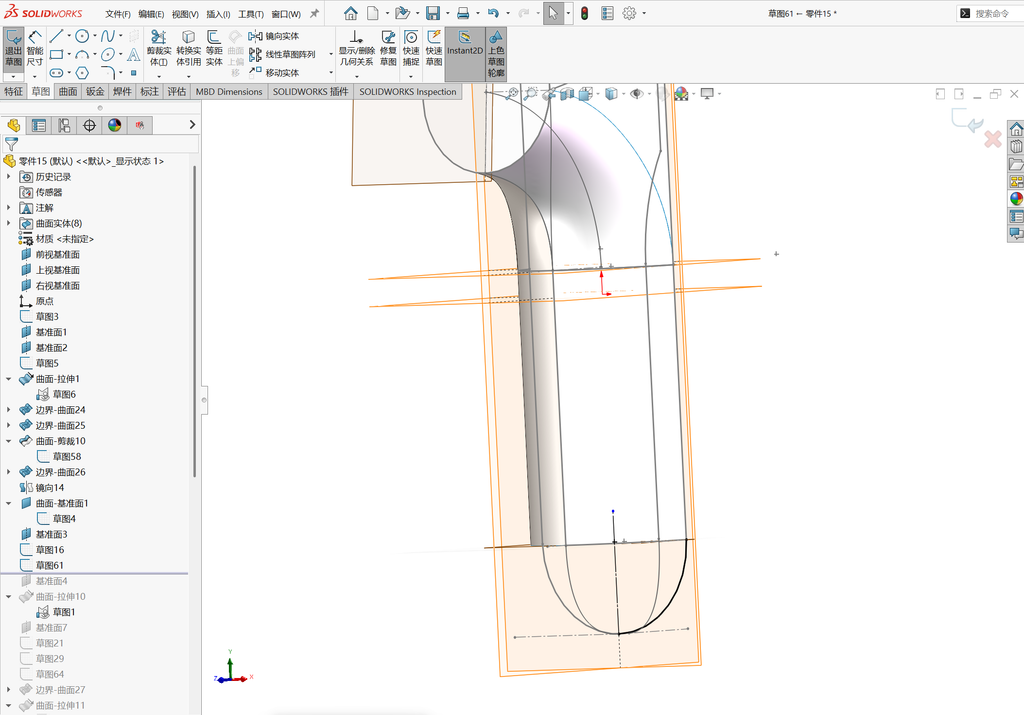

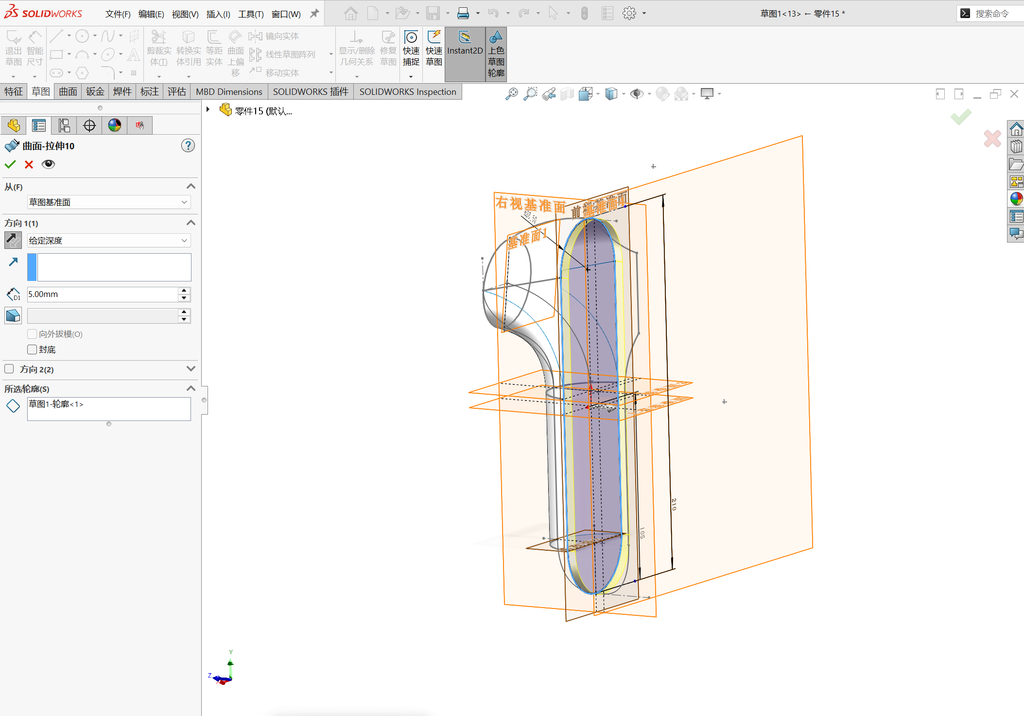

暂时隐藏掉其他面。分别对两条线段进行曲面-拉伸。

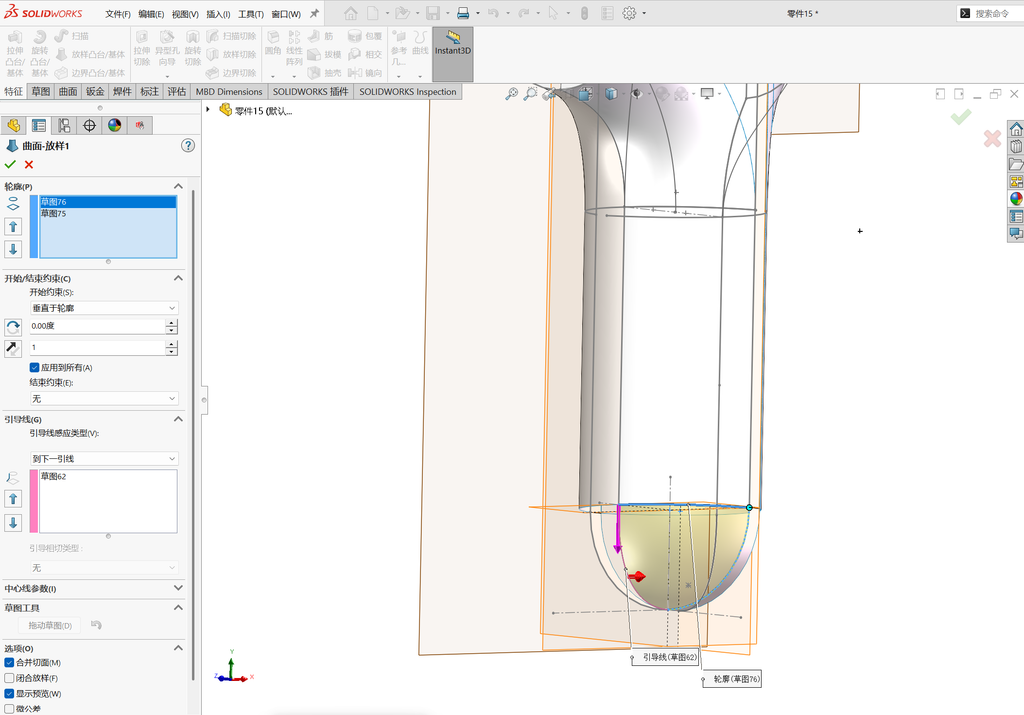

然后进行曲面-放样，开始约束选择垂直于轮廓。结束约束选择与面相切。

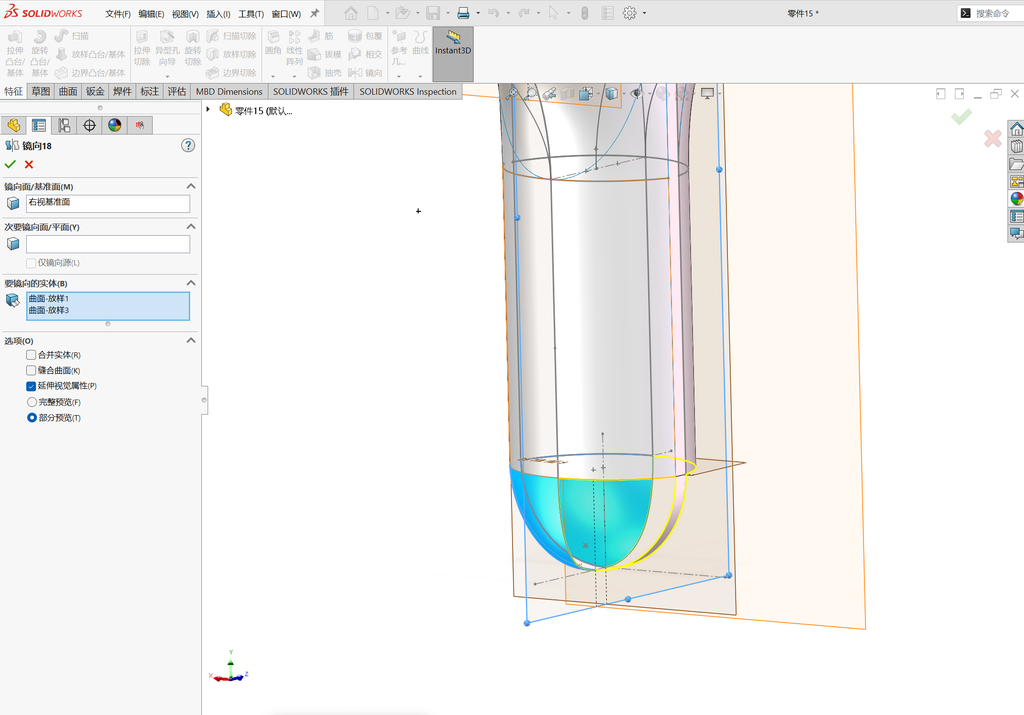

将刚刚的放样曲面进行镜像。
显示出所有面，然后对所有面（非辅助面）进行缝合。注意勾选产生的缝隙，不然缝合不了。

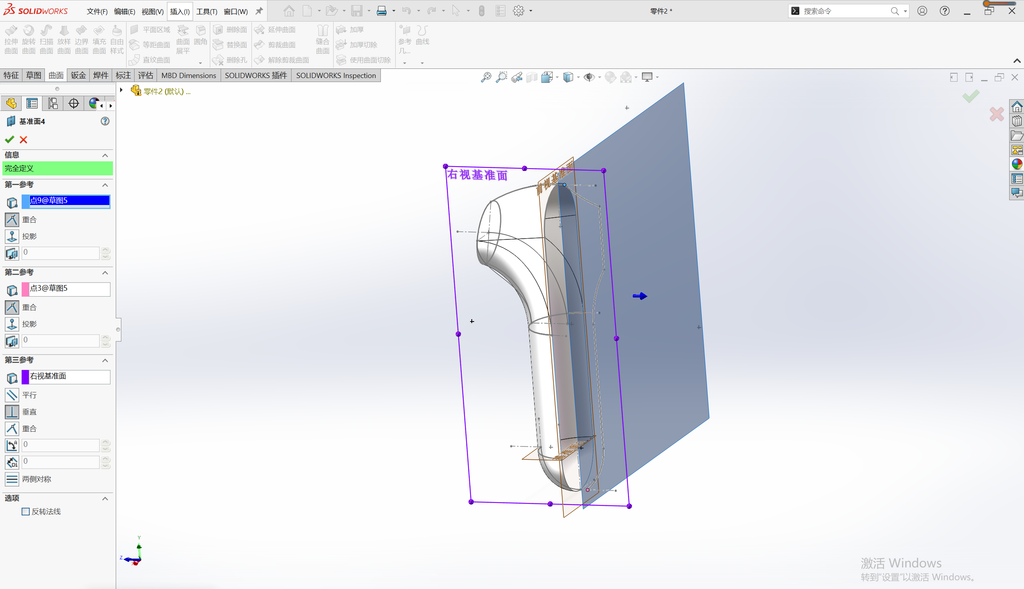

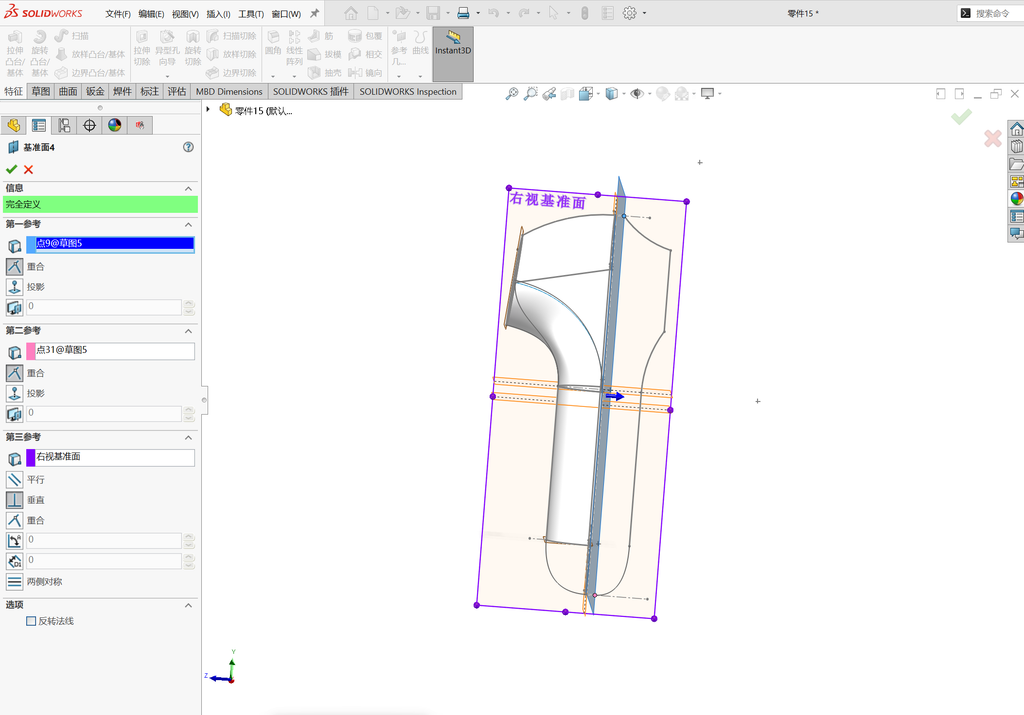

创建基准面4，参考分别选择之前绘制的草图5的两个端点和右视基准面。
在基准面4上将之前绘制的草图1转换实体引用到基准面4上。

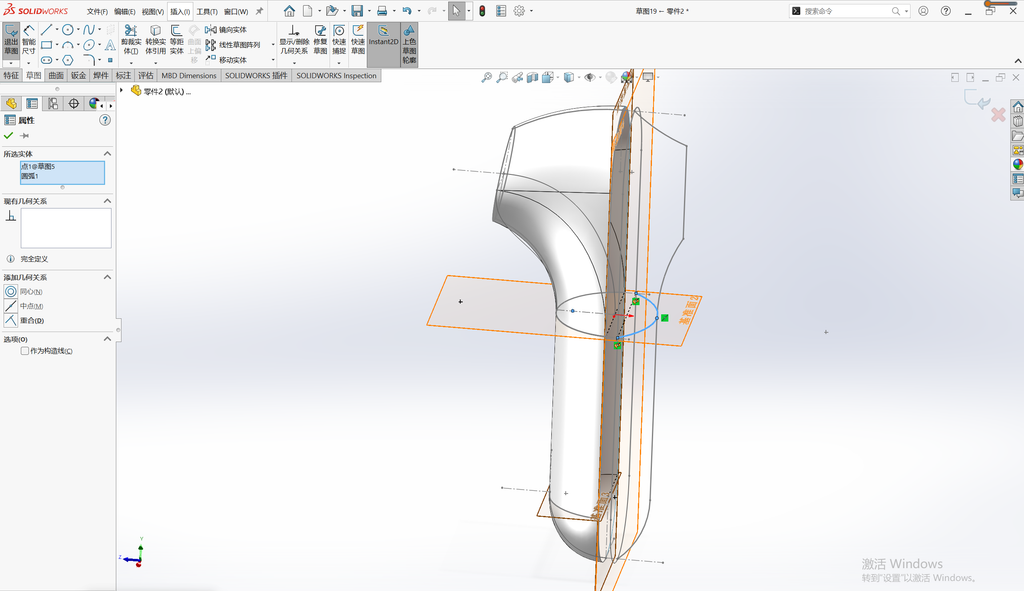

将之前绘制的基准面2显示出来，然后在基准面2上绘制2D草图-圆弧。将圆弧的两个端点于基准面4上的草图重合，将圆弧中点于之前绘制的草图5上的点重合。

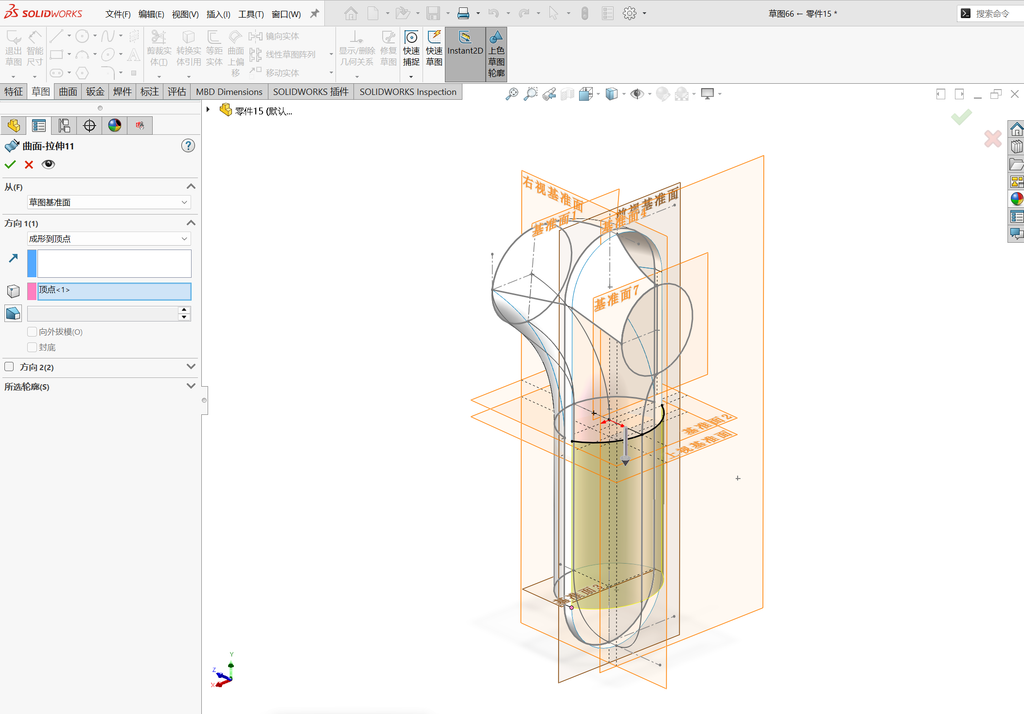

执行曲线-拉伸，先择成行到顶点，然后选择如图所示的点（粉色）。

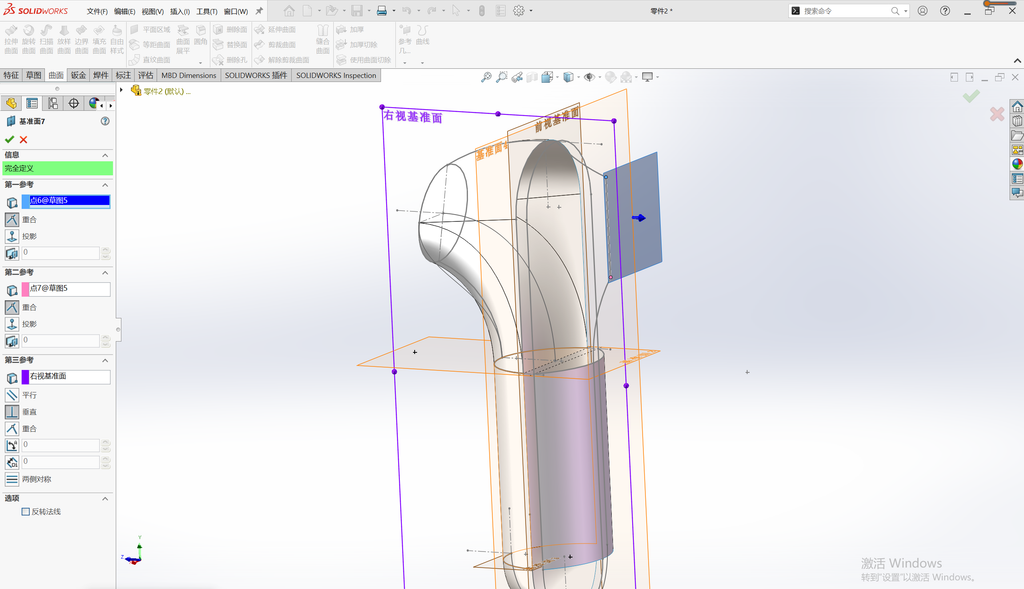

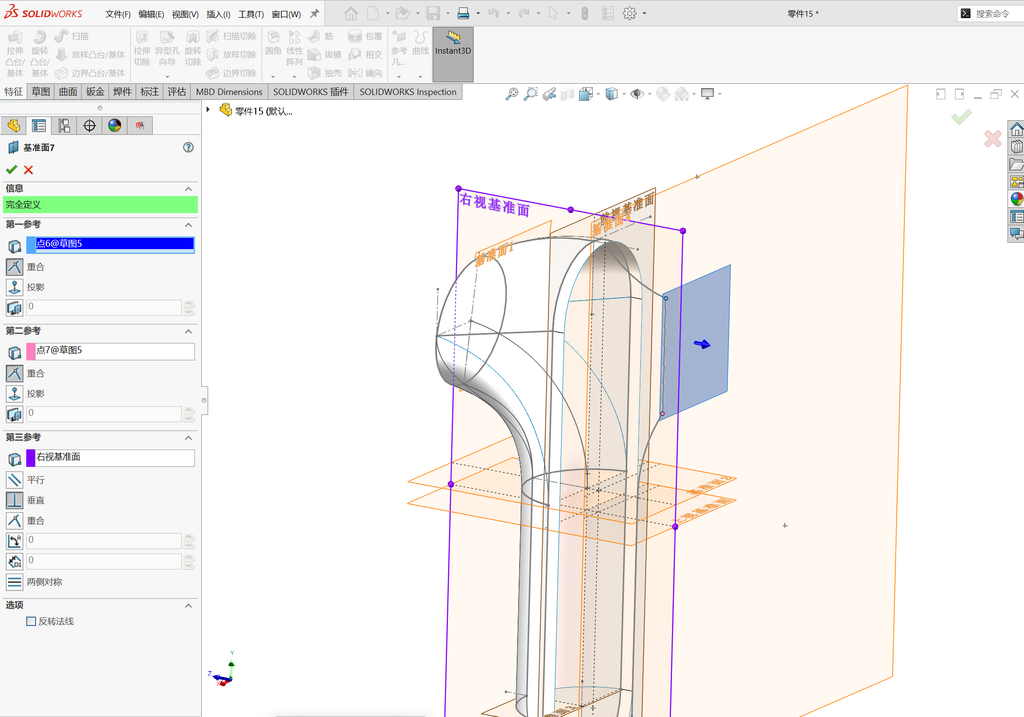

创建一个基准面7，参考选择之前草图5上的两个点和右视基准面。

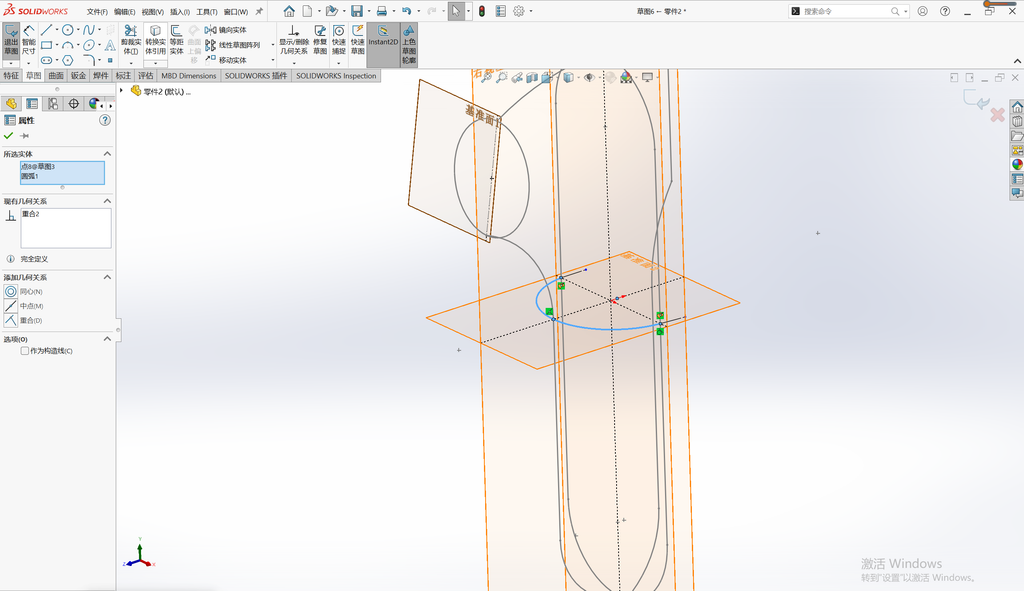

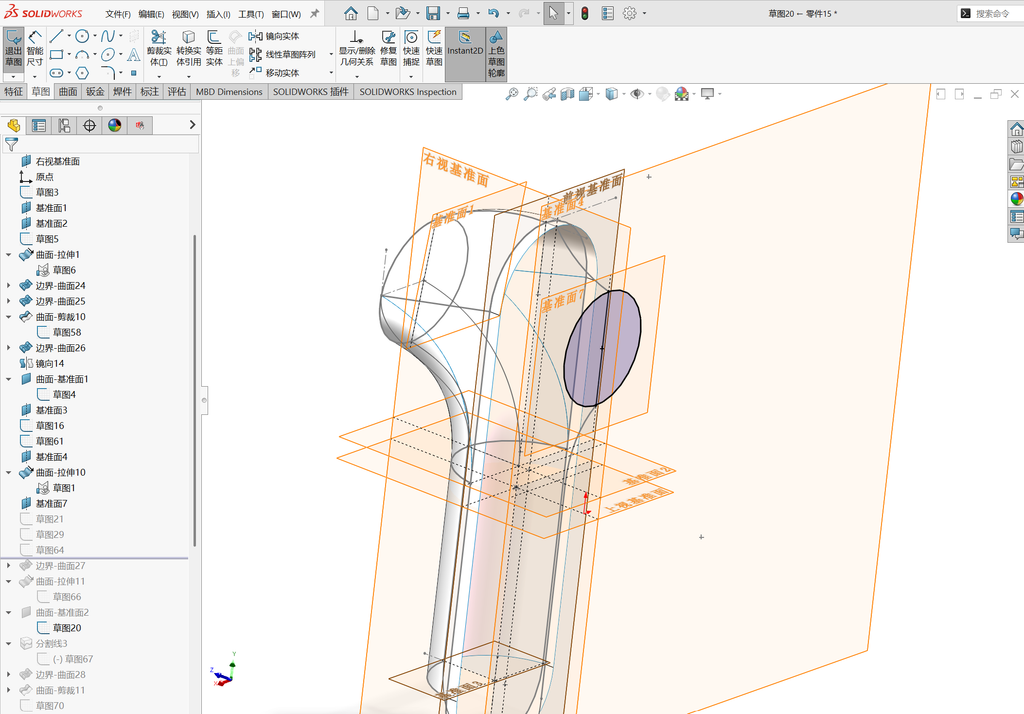

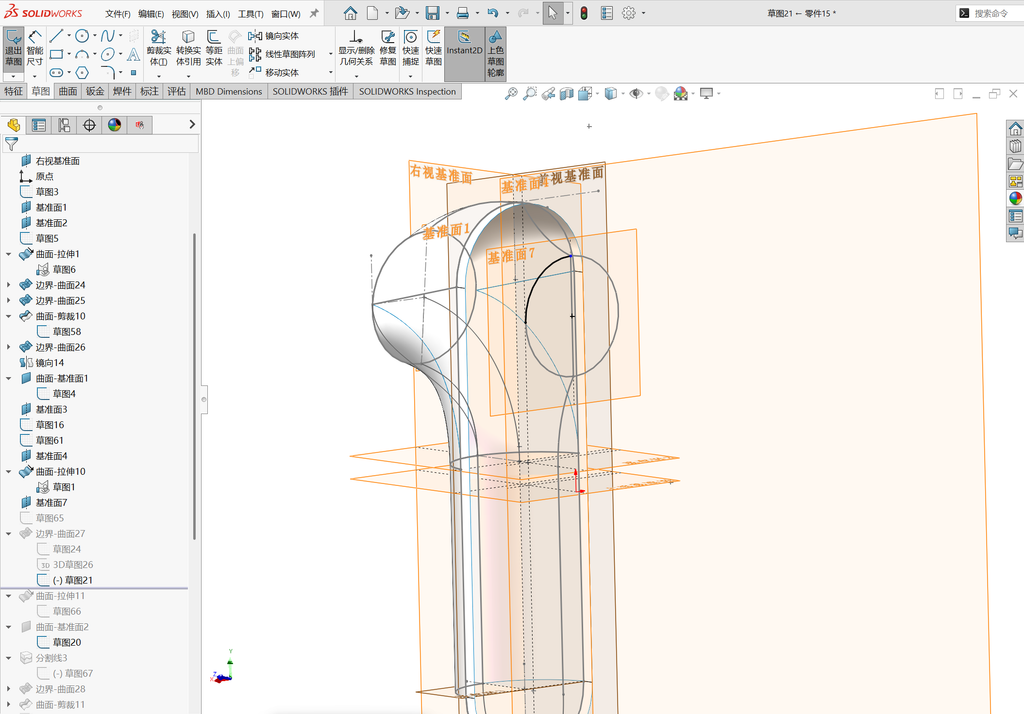

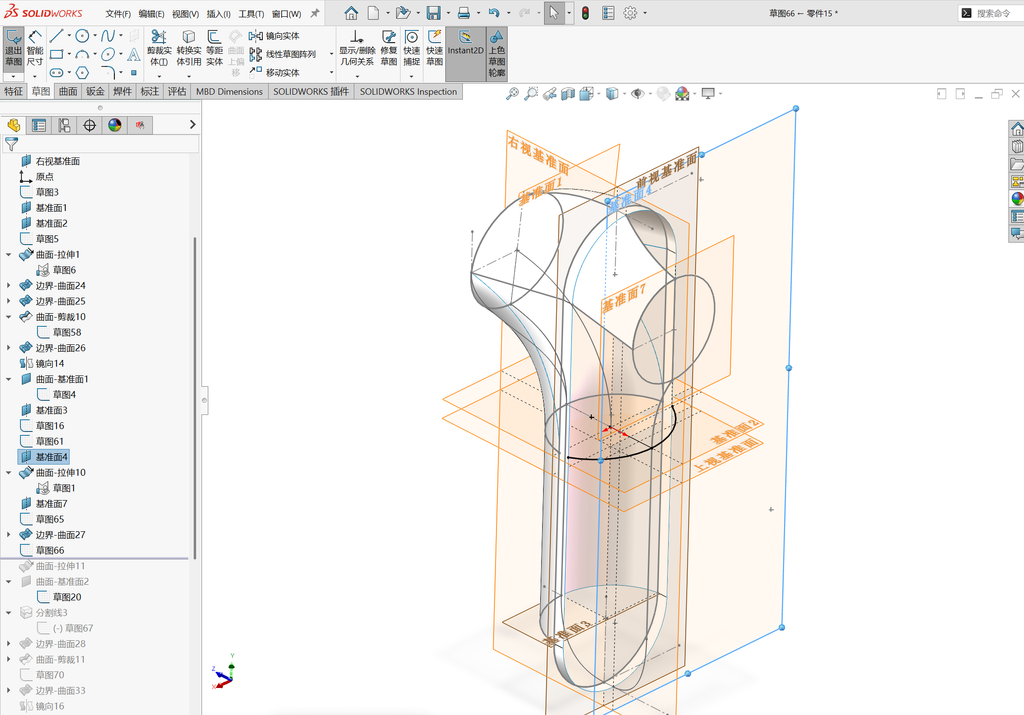

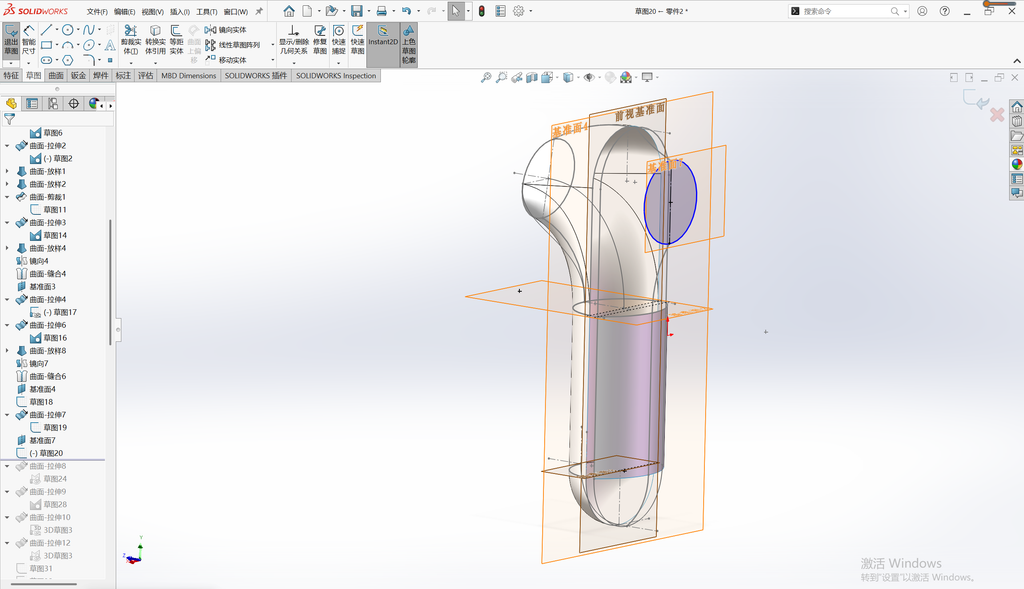

在基准面7上会绘制圆形。圆形的上下两个4等分点需要和之前草图5上的两个点重合。

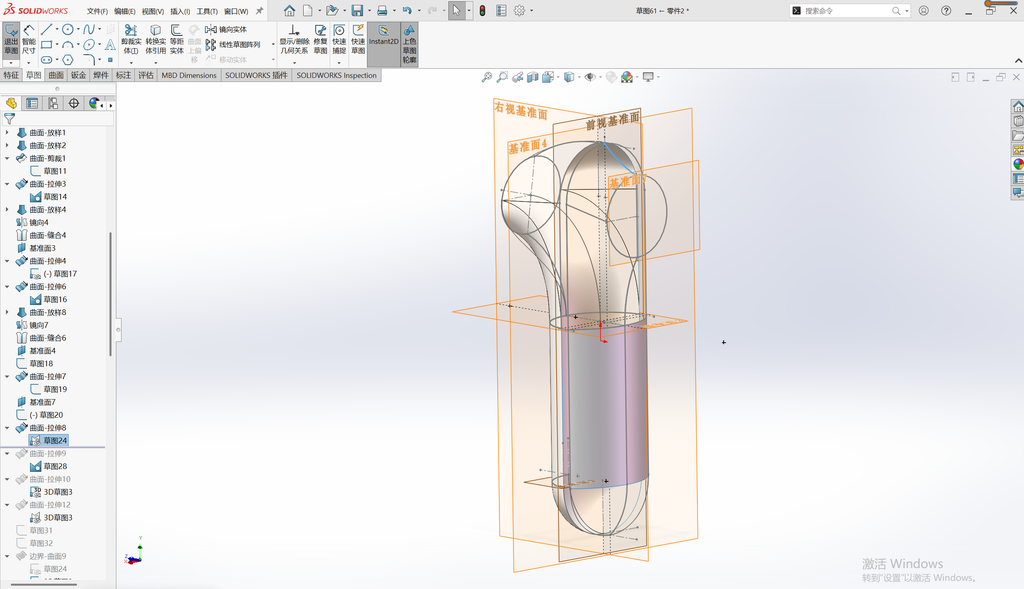

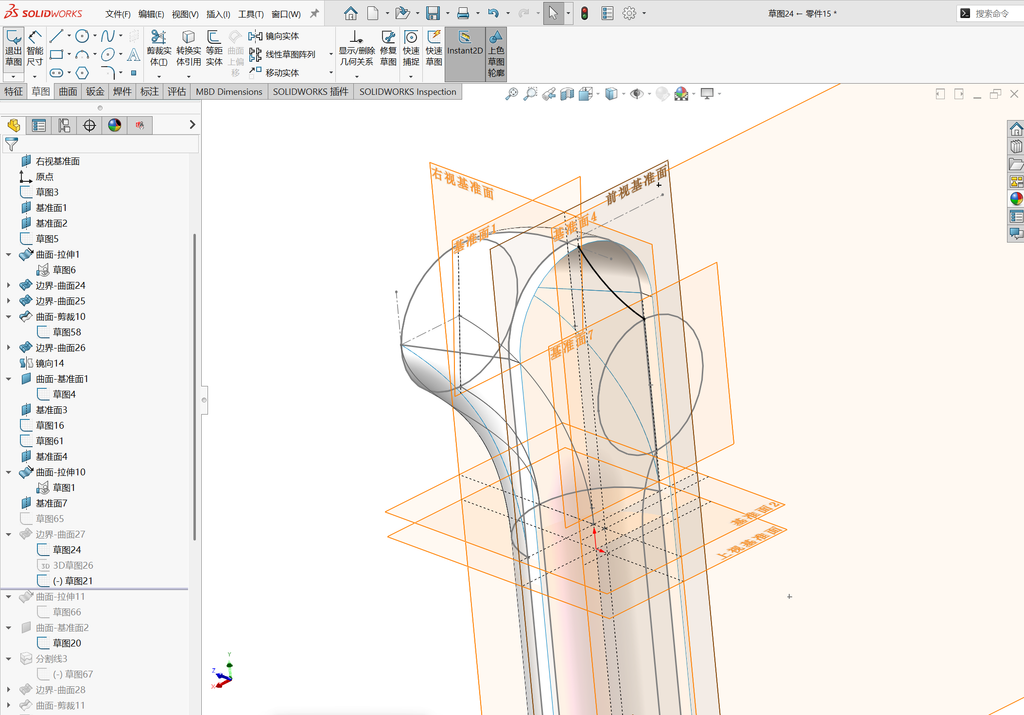

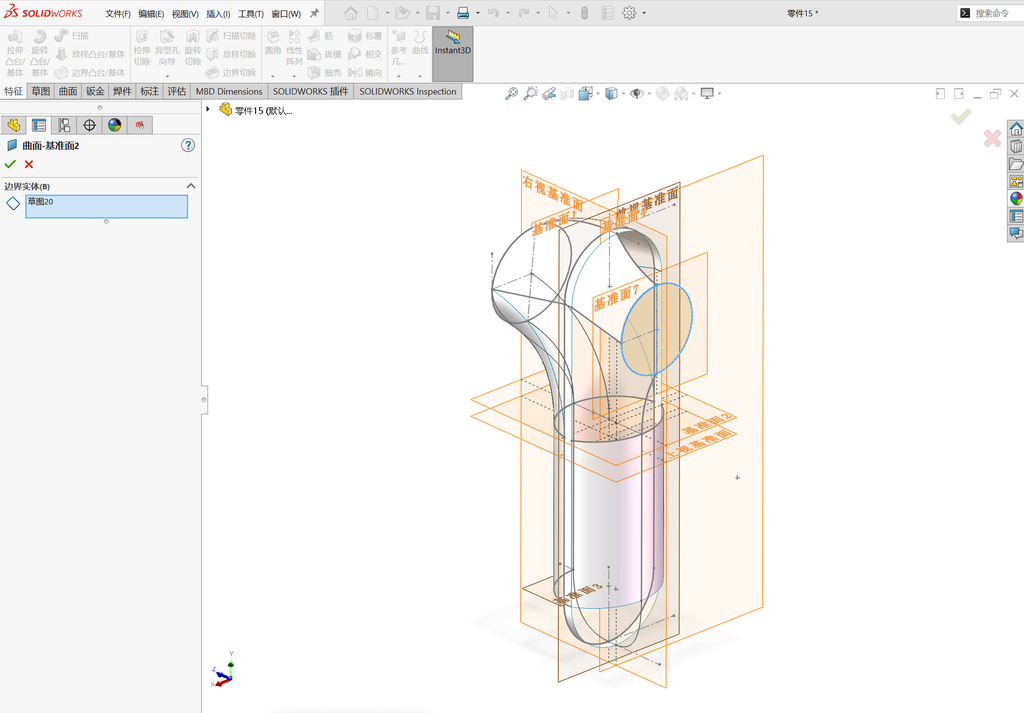

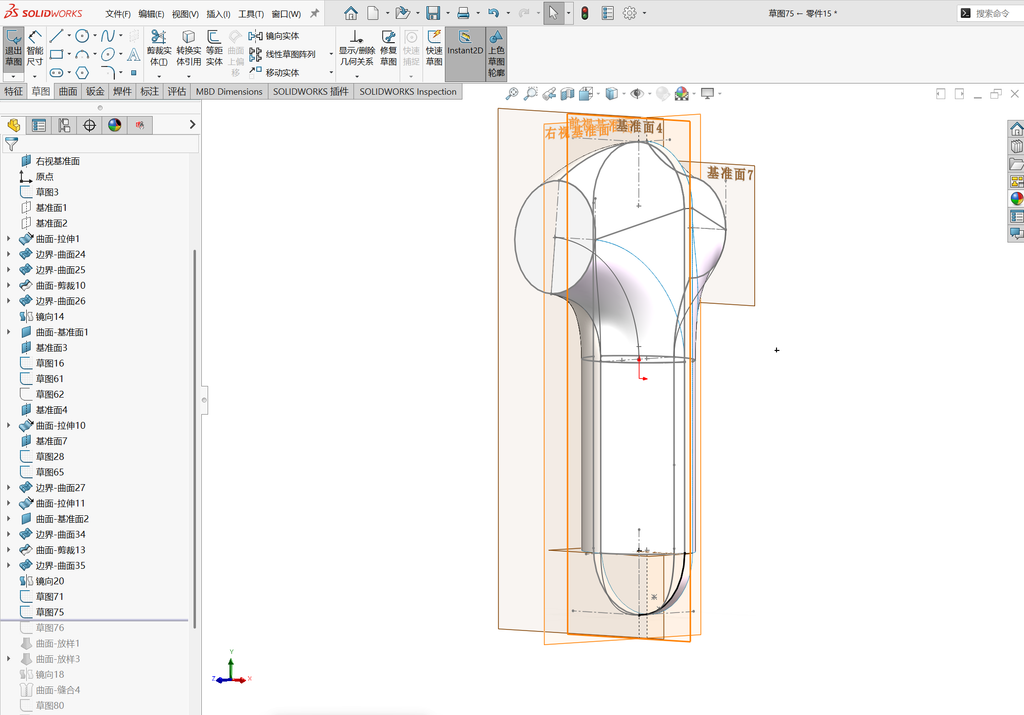

在上视基准面绘制草图，并且这个草图与基准面4上的草图和基准面7上的圆形最上面的四等分点重合。

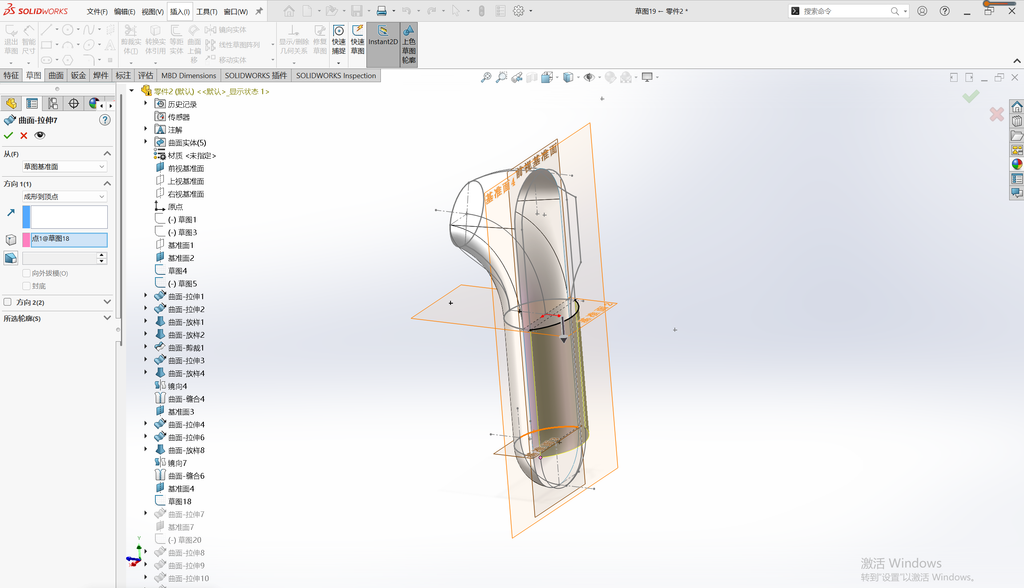

将草图进行拉伸。

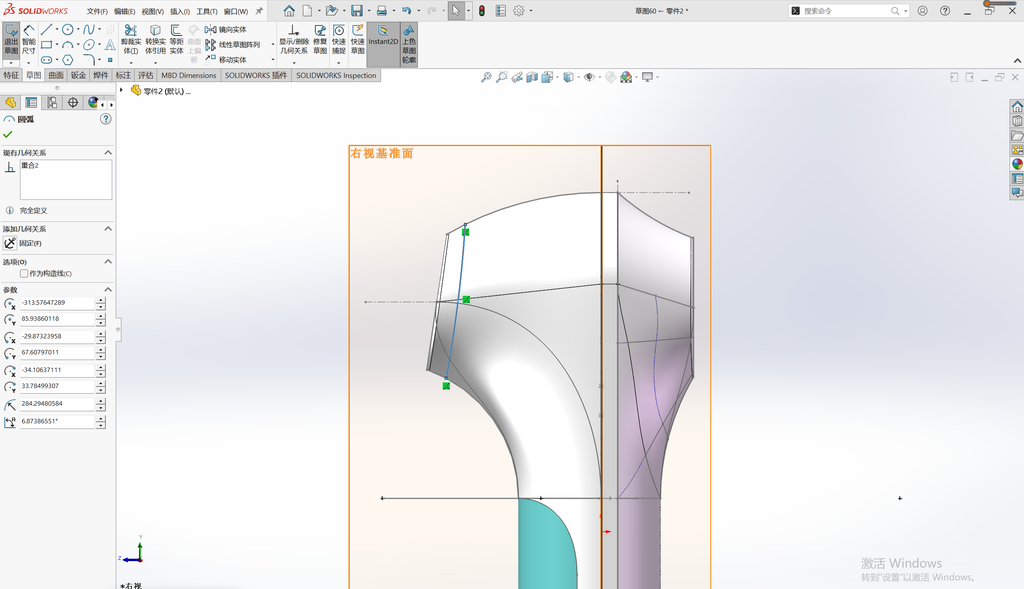

在右视基准面将之前绘制的草图5转换实体引用，只保留图中蓝色的线段。

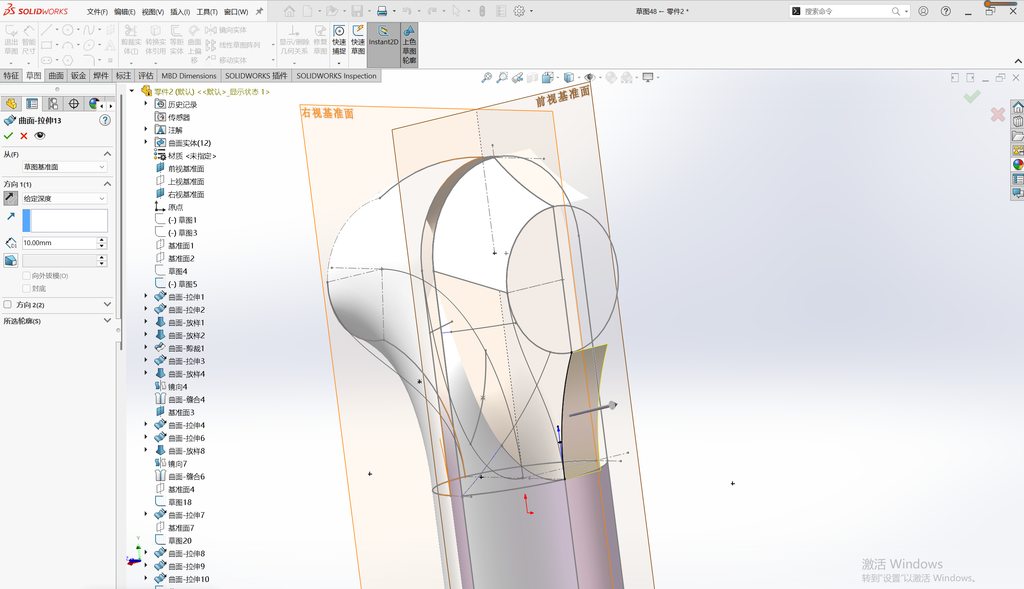

然后进行曲面拉伸。

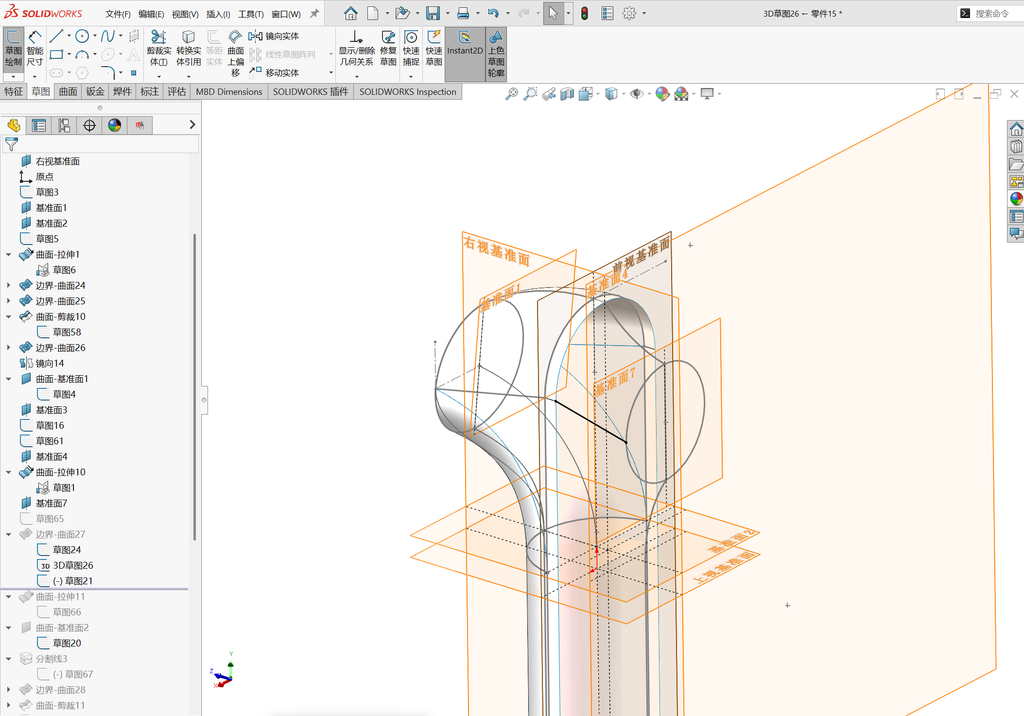

绘制一条3D草图，连接圆形的4等分点和草图5上的一个顶点。

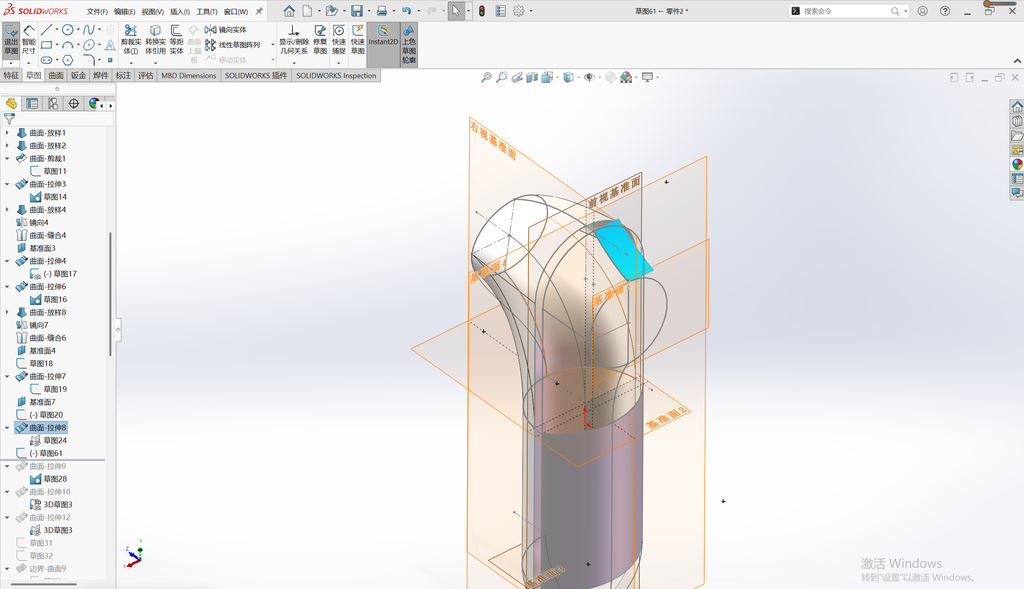

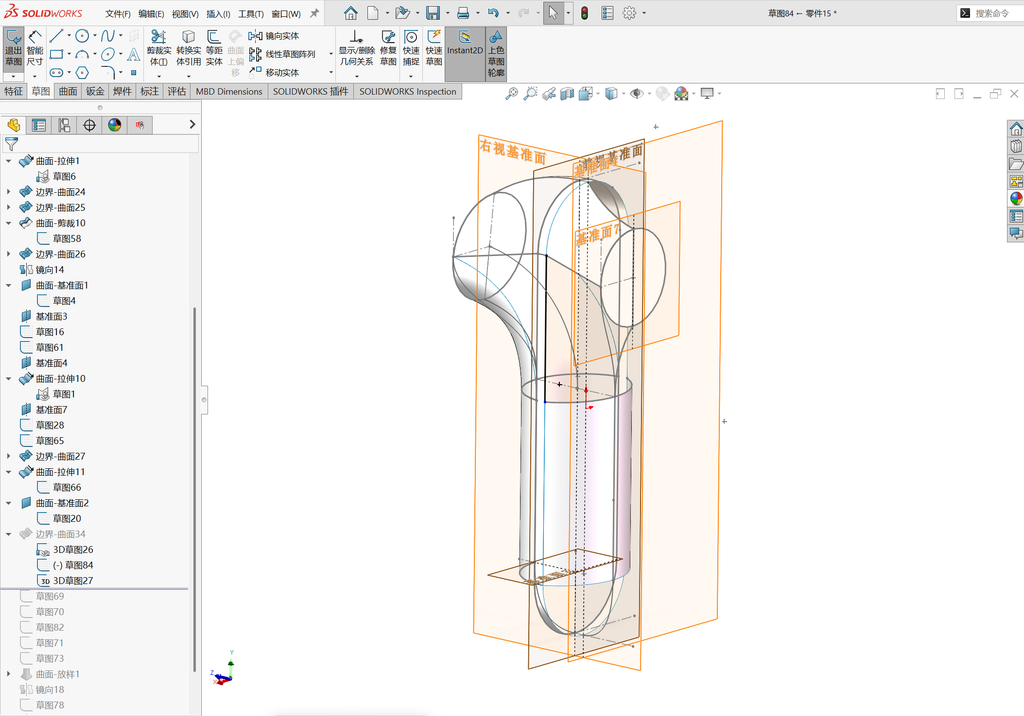

我们依次绘制刚刚除3D草图外的其他三条线。

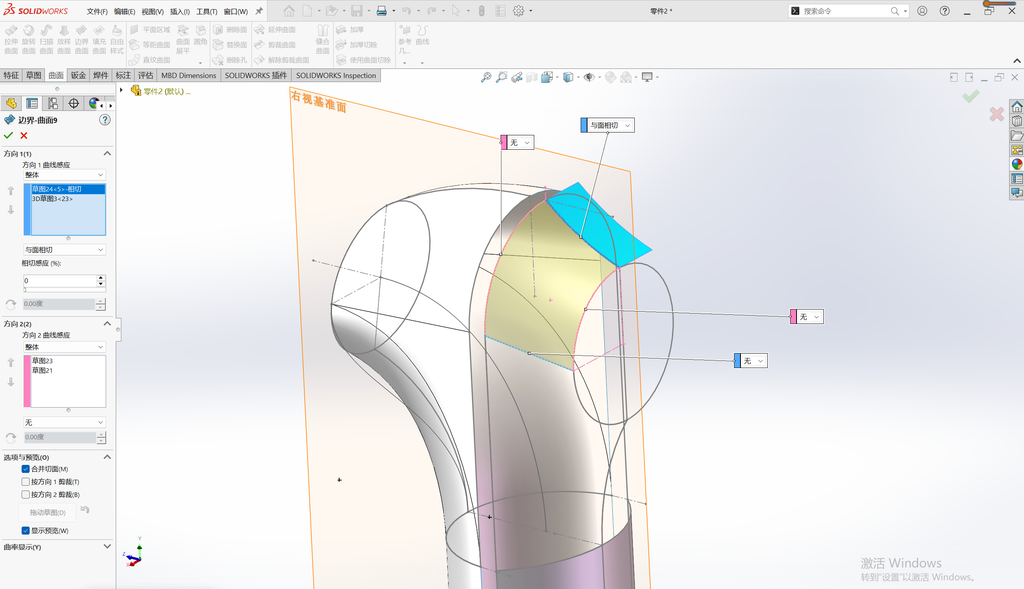

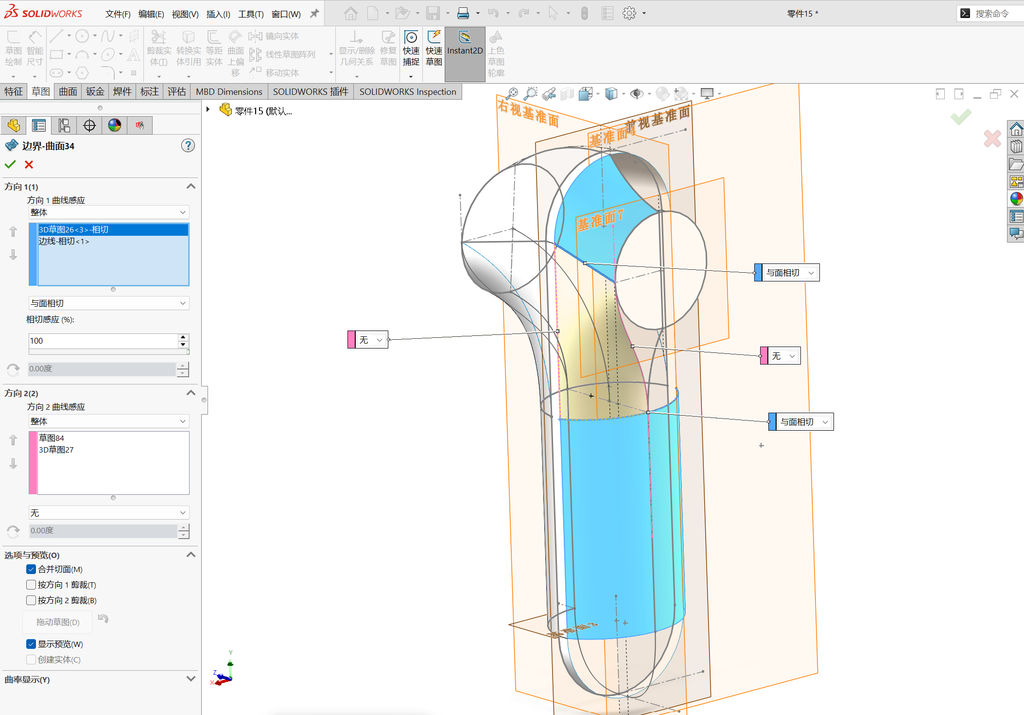

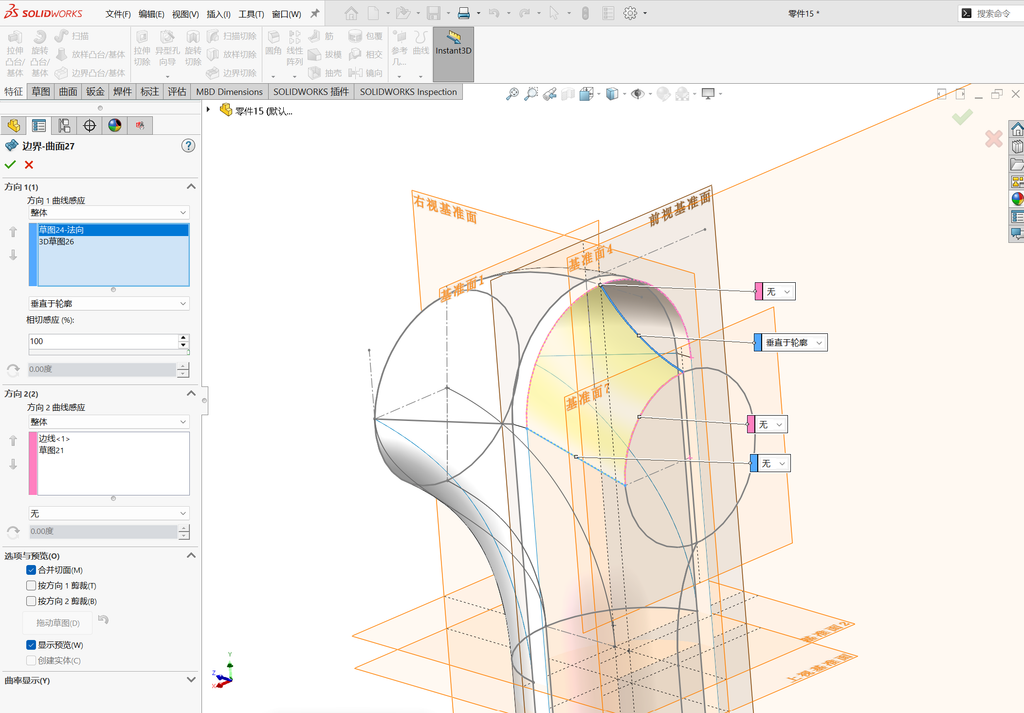

生成边界曲面，在如图所示的地方选择与面相切。

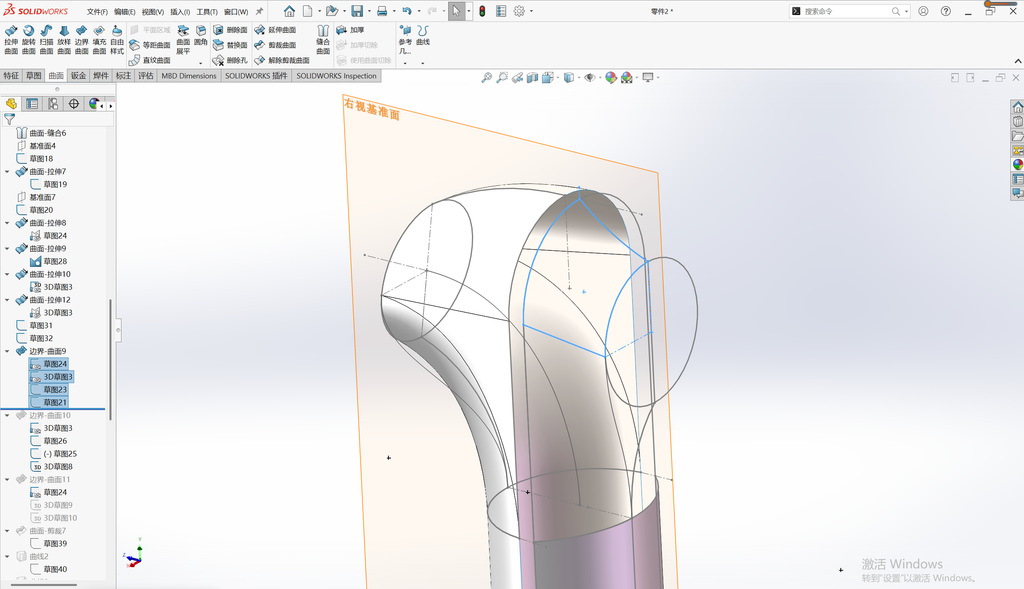

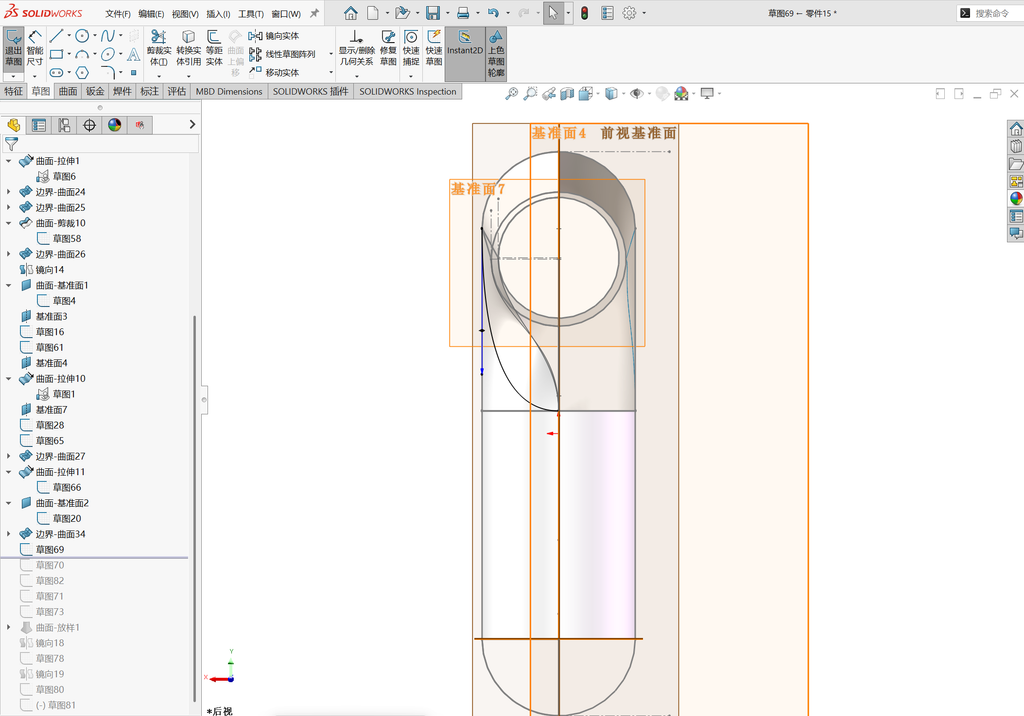

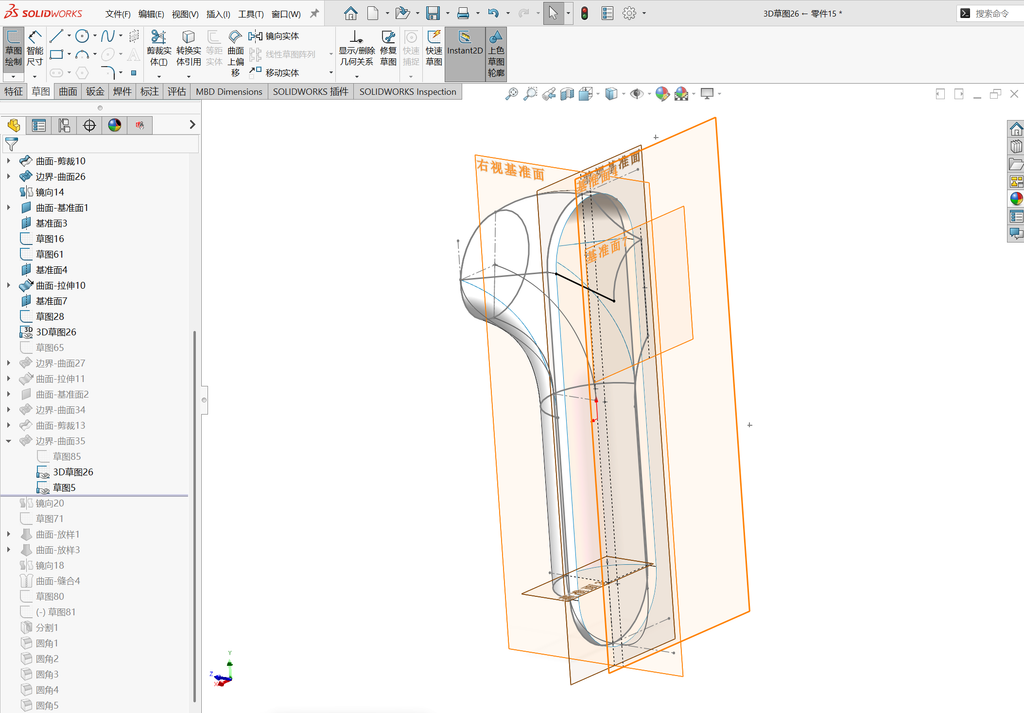

绘制如图的4条线，样条曲线是3D曲线，需要与首尾衔接的线相切，剩余3条是2D草图，需要在各自的基准面绘制。
生成边界曲面，在如图所示的地方设置成与面相切。我们注意到生成边界曲面的上表面并不能选择与面相切。隐藏掉所有草图和模型边线之后发现两个面衔接处有瑕疵。这个时候我们可以对上面的那个边界曲面重新生成一次。
这时生成的边界曲面下方的边可以选择与面相切了，这时再隐藏所有草图和物体边线，发现两个面直接衔接非常顺滑。

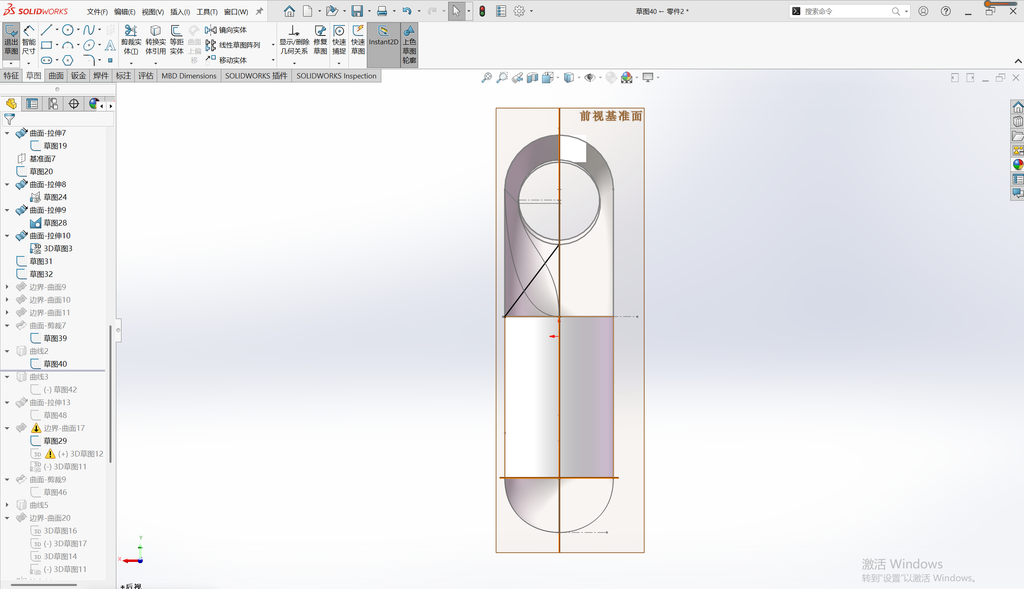

我们在前视基准面绘制一条样条曲线，需要与首尾线段相切。

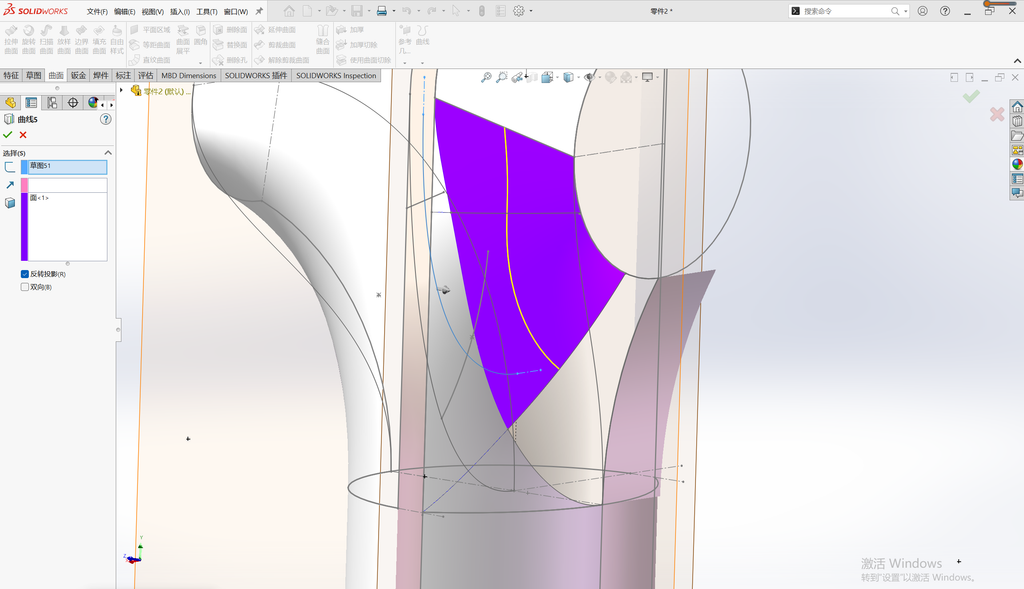

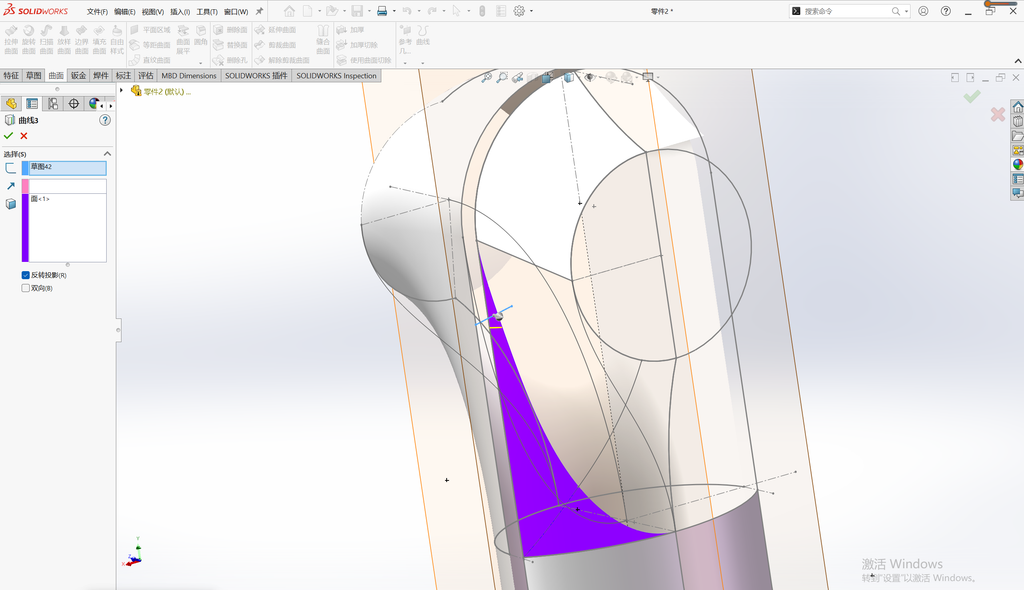

然后用刚刚执行 剪裁曲面，用刚刚绘制的样条曲线剪裁曲面，去除紫色部分。
在前视基准面绘制如图的直线。

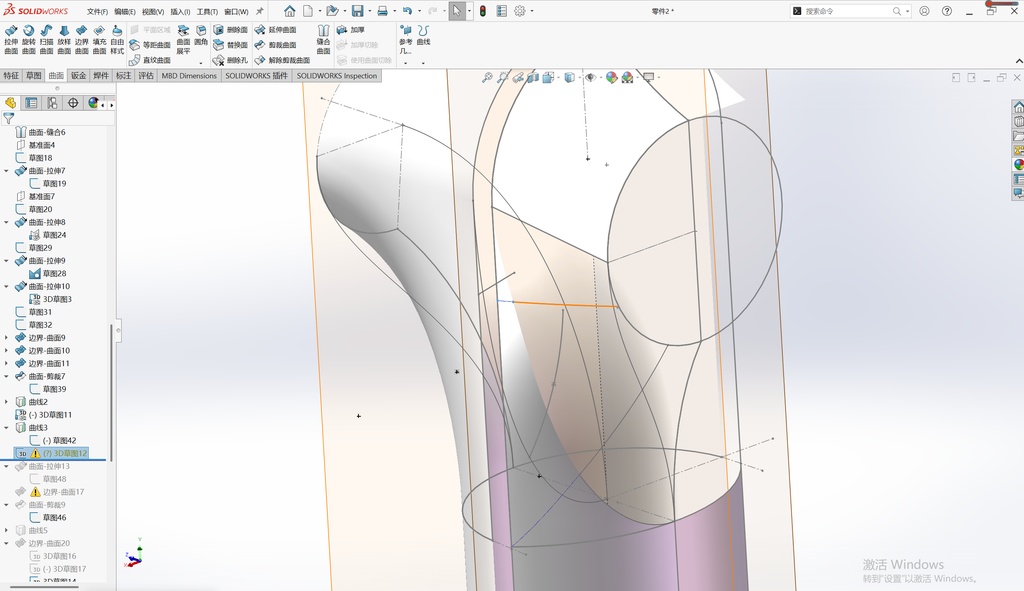

然后将这条线段投影到曲面上。具体操作是：插入-曲线-投影曲线，选择投影的草图和需要被投影的面。进入3D草图，然后将刚刚投影的曲面转换实体引用，转换成3D草图。

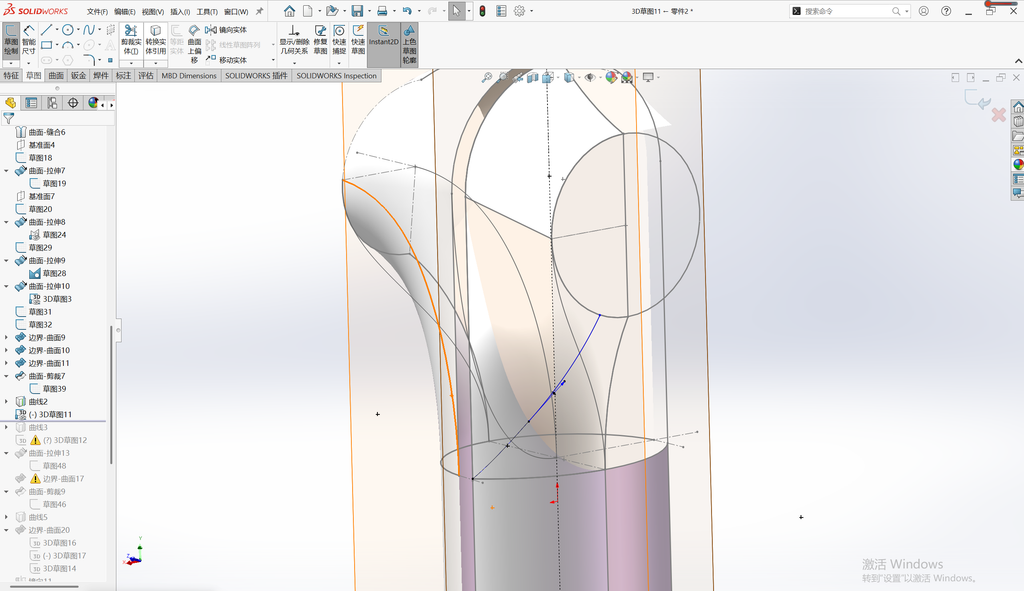

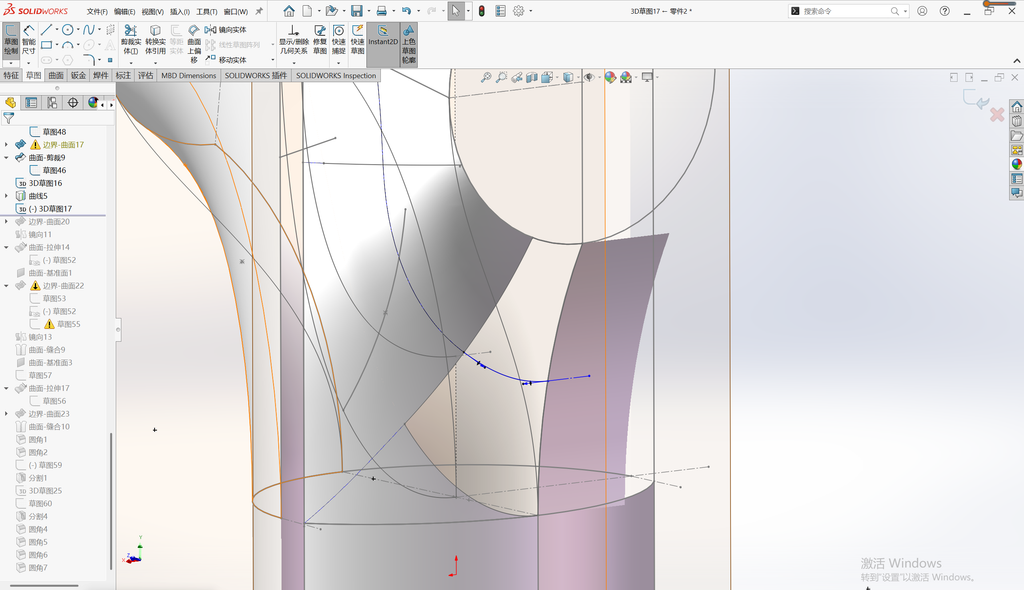

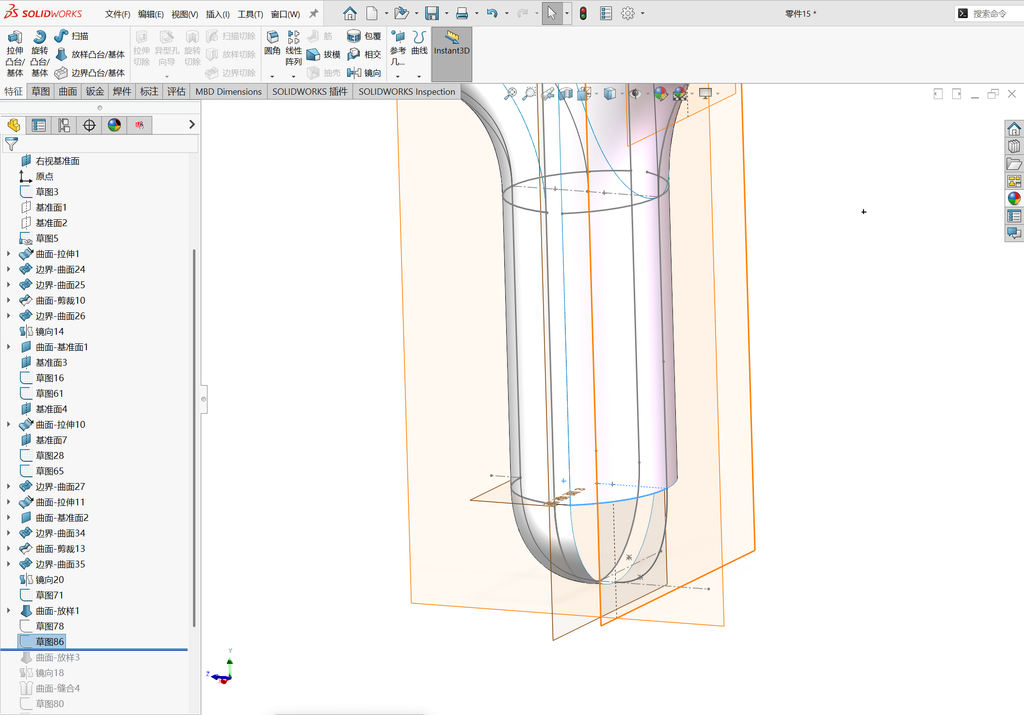

绘制一条3D草图-样条曲线，然后跟刚刚投影出来的线相切。
在前视基准面绘制如图草图然后投影到曲面上。

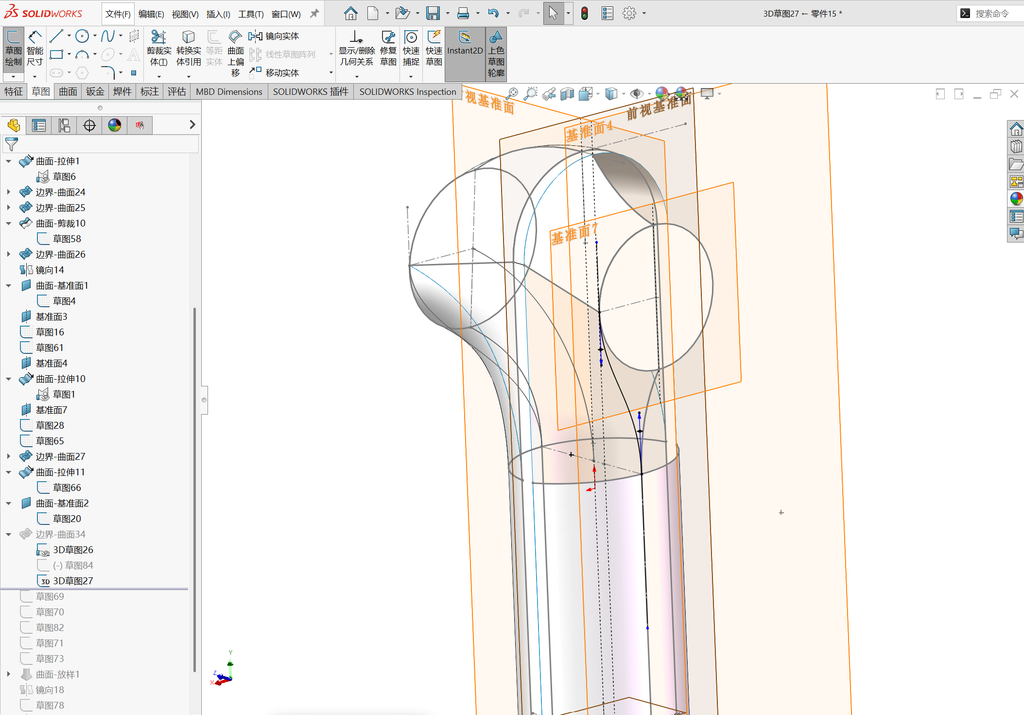

绘制如图的3D样条曲线，然后将之前投影的曲线转换实体引用，并且右键变成构造线。然后将3D样条曲线与构造性相切。

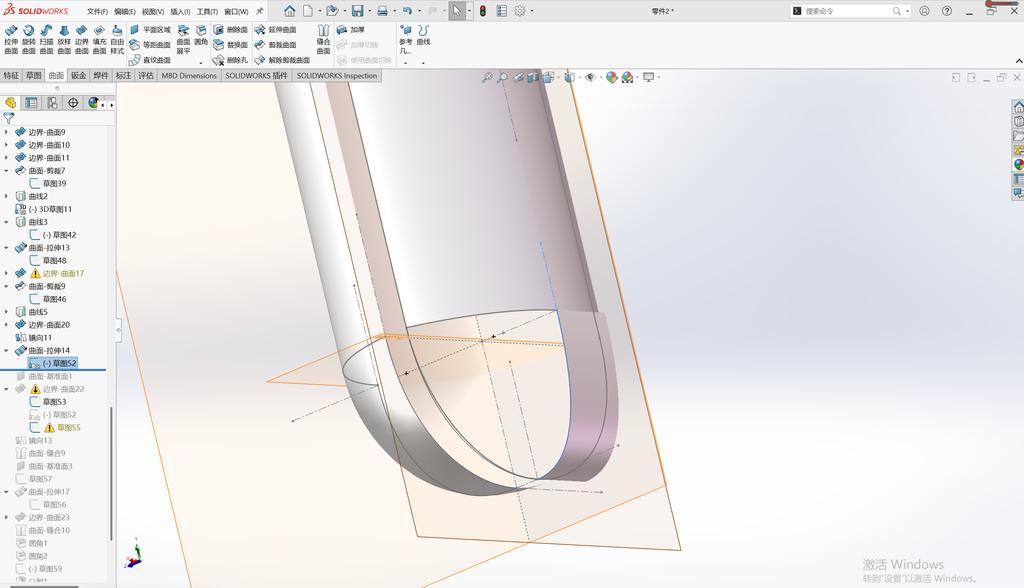

对图中的线段进行曲线拉伸。

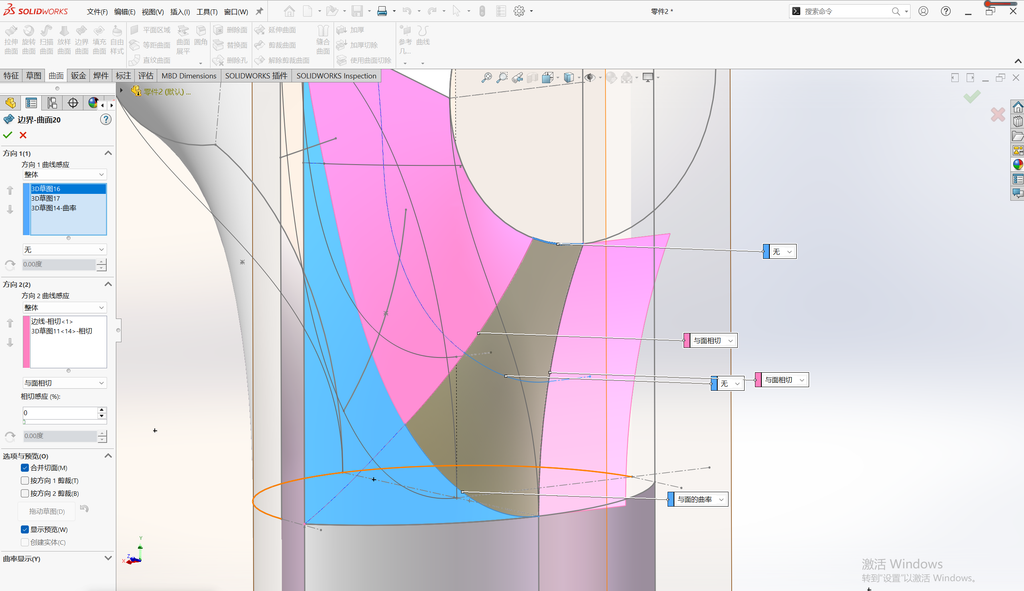

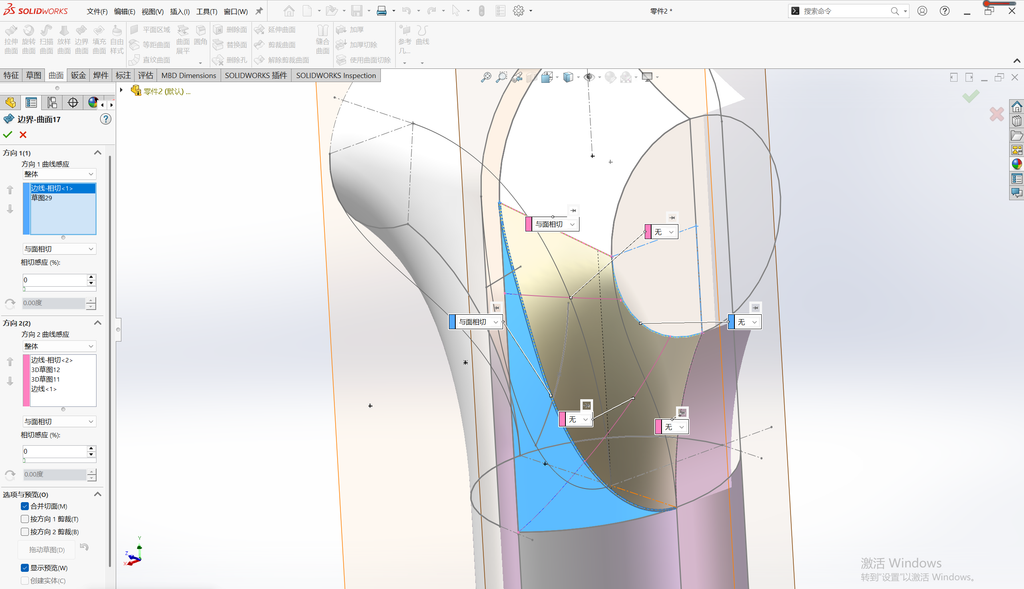

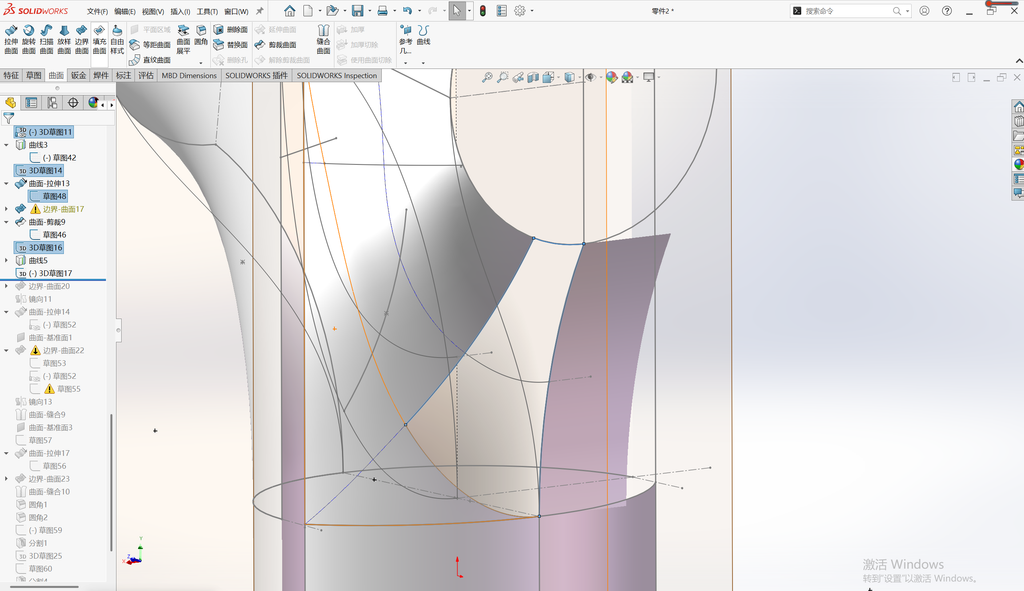

生成边界曲面，然后将如图所示的地方设置成与面相切。我们发现生成的曲面与刚刚的辅助面衔接的并不好。

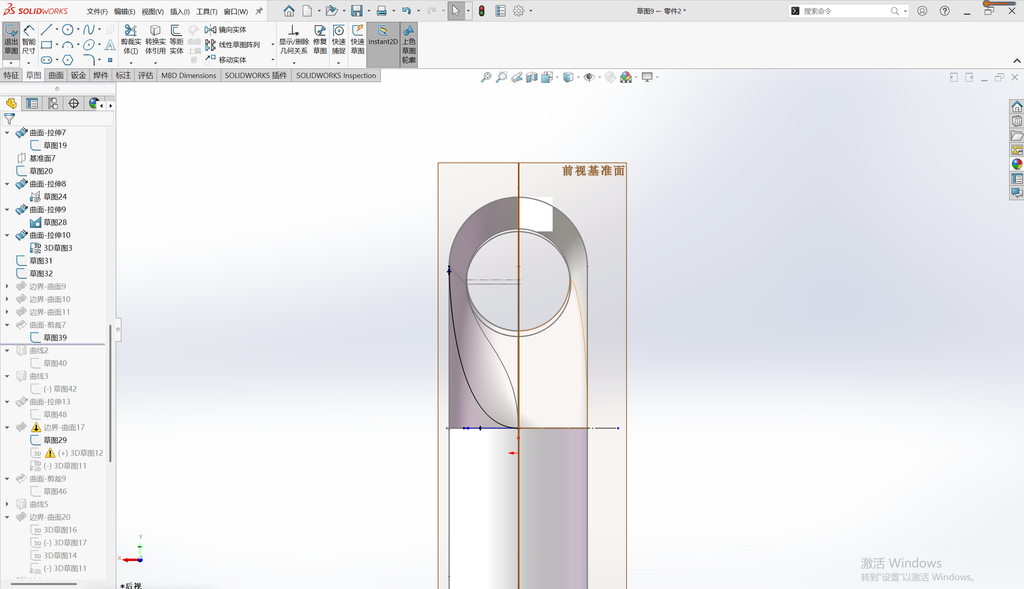

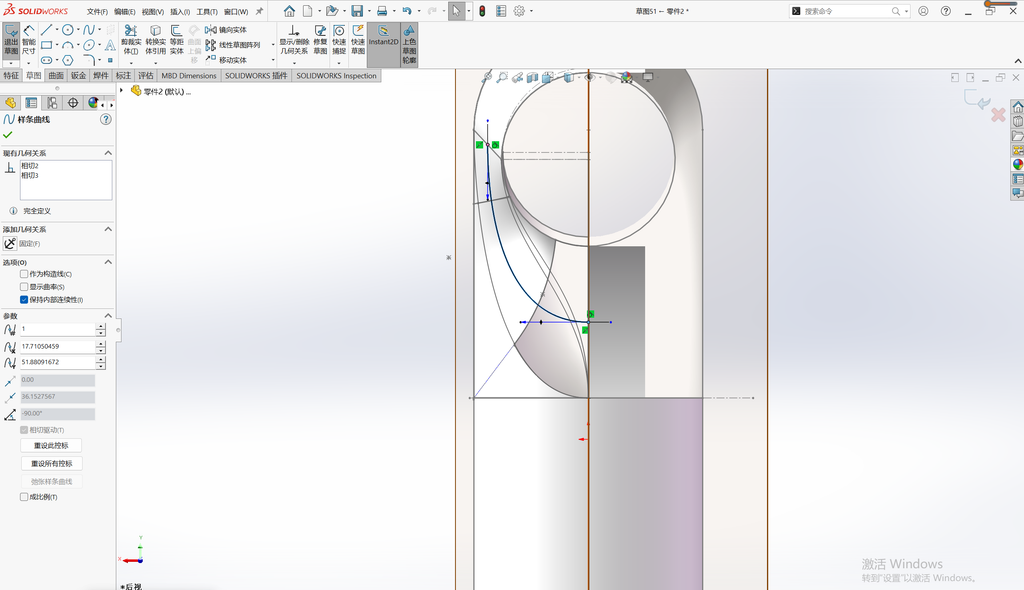

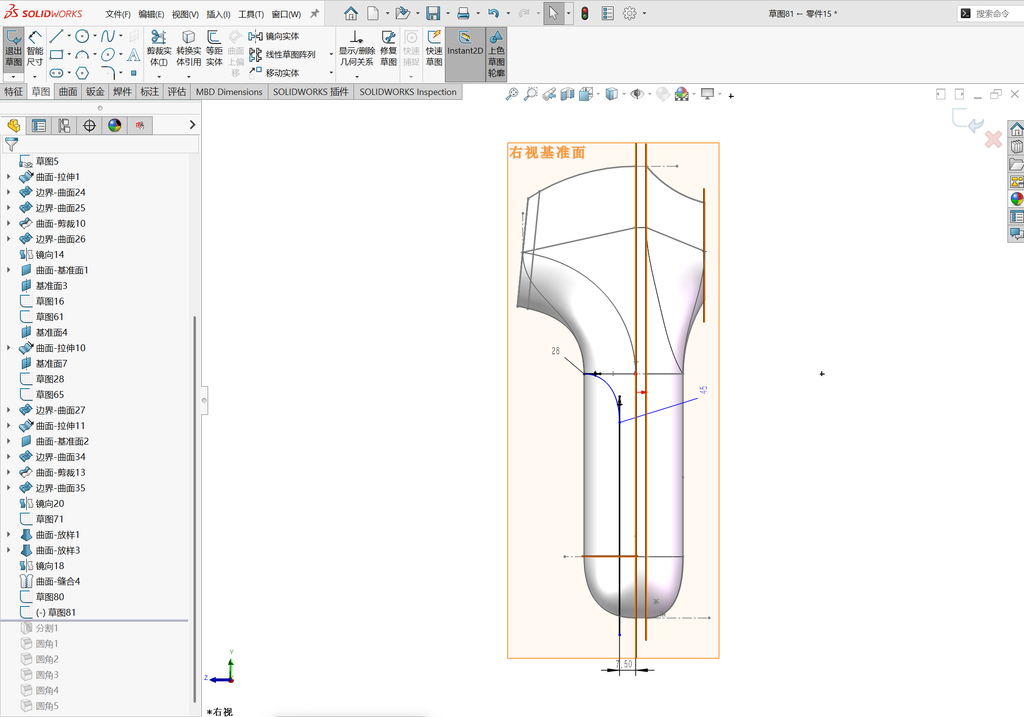

在前视基准面绘制如图所示的样条曲线，然后和之前的投影曲线相切。

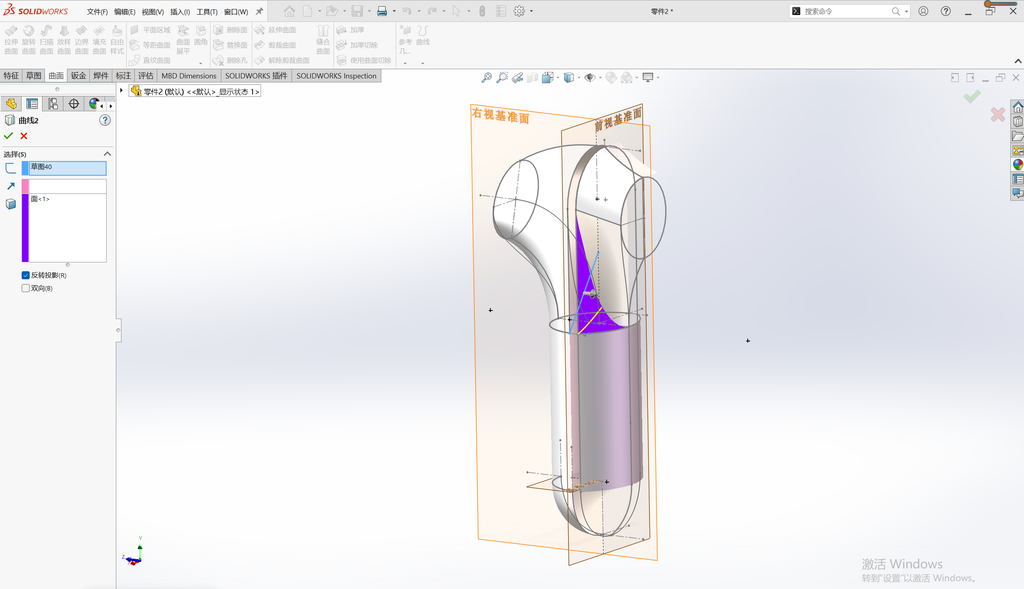

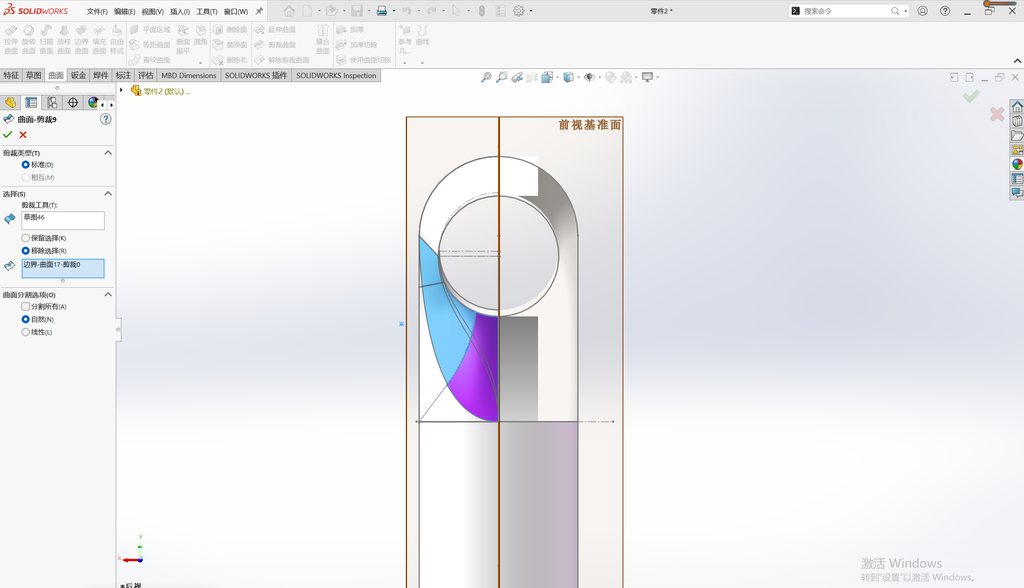

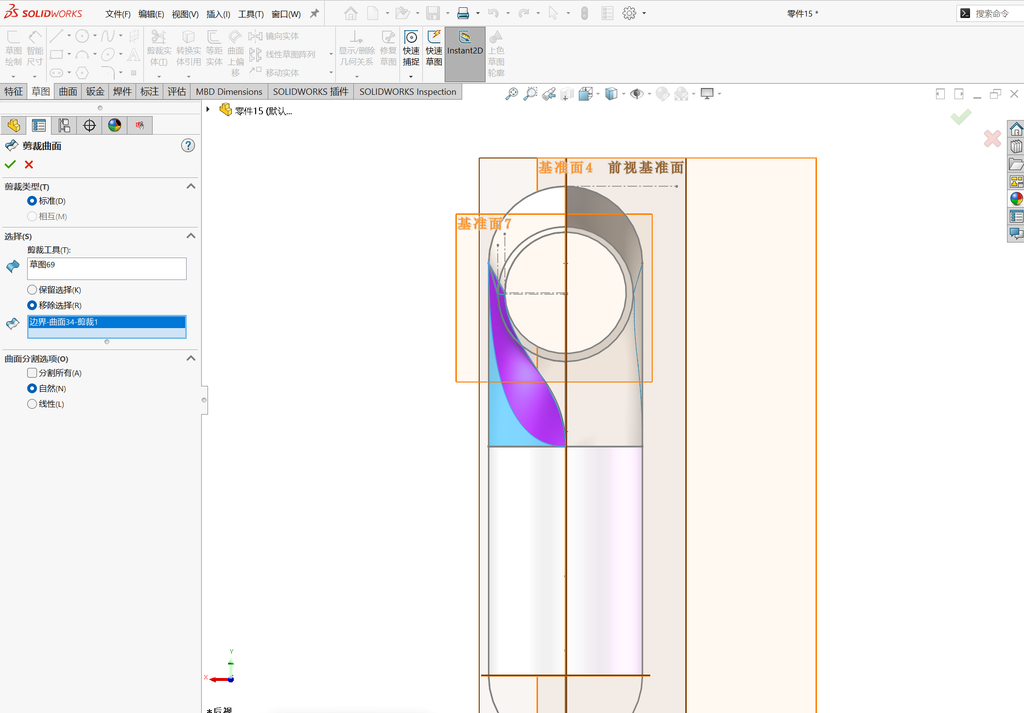

用刚刚绘制的样条曲线，执行插入-曲面-剪裁曲面，裁剪掉紫色部分。

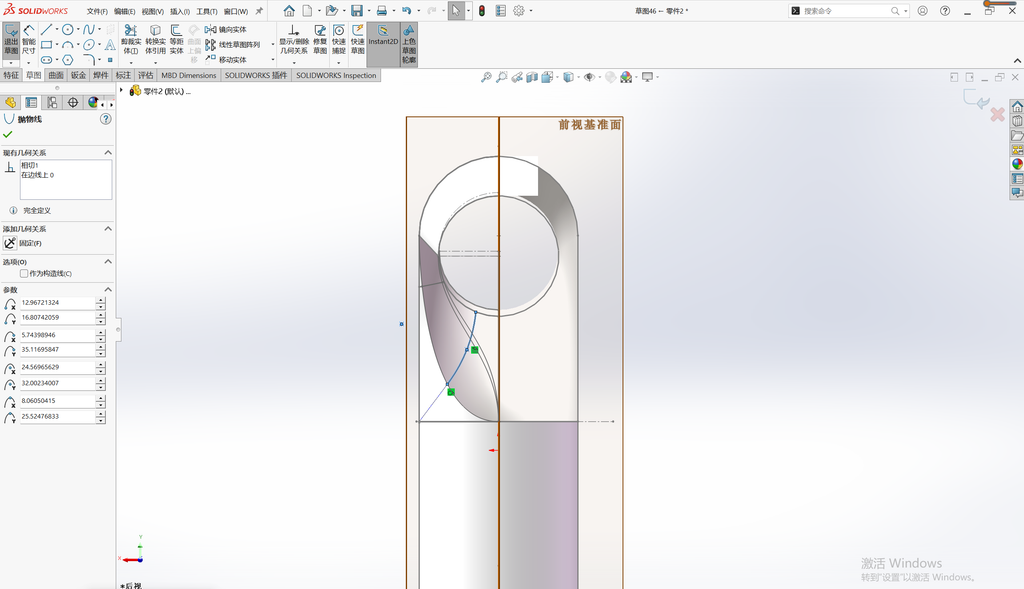

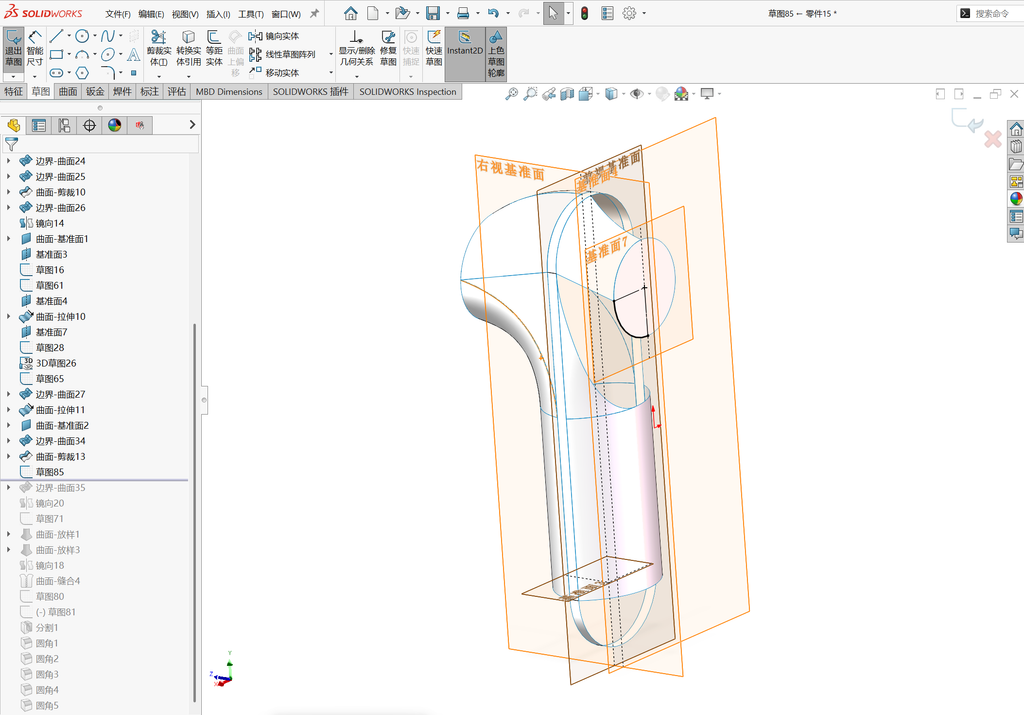

在前视基准面绘制样条曲线，并在开始的地方向上绘制一条完全竖直的直线，将这条短直线右键转换成构造线。在结尾向右绘制一条完全水平的短直线，并将这条短直线右键转换成构造性。然后将样条曲线分别与这两条短直线相切。
将刚刚绘制的草图投影到面上。
绘制一条3D草图-样条曲线，让样条曲线首尾分别与相邻线段相切。

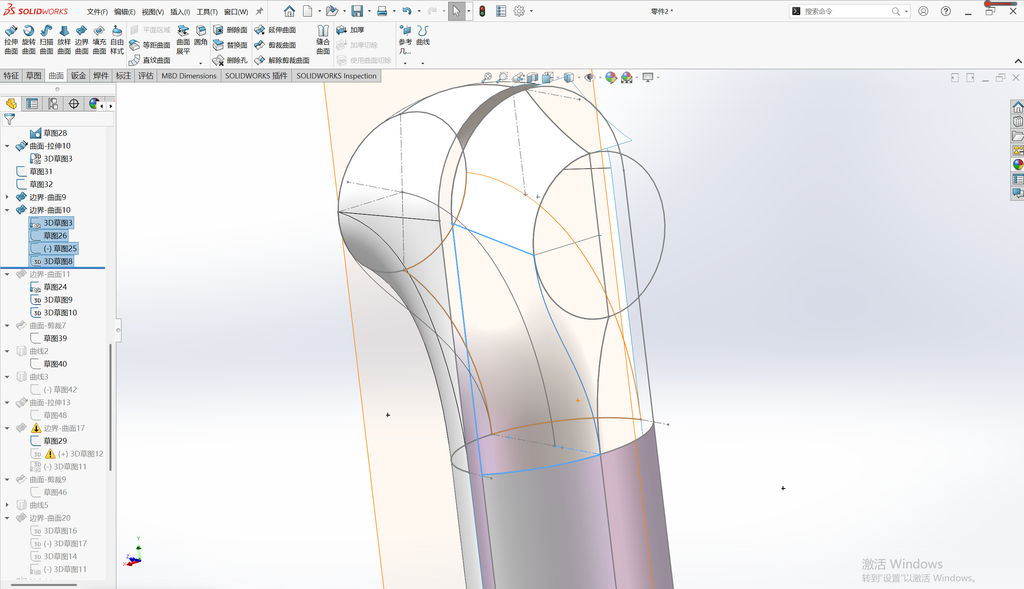

如图，保证有四条单独的线段。其中两条是2D草图，2条是3D草图。

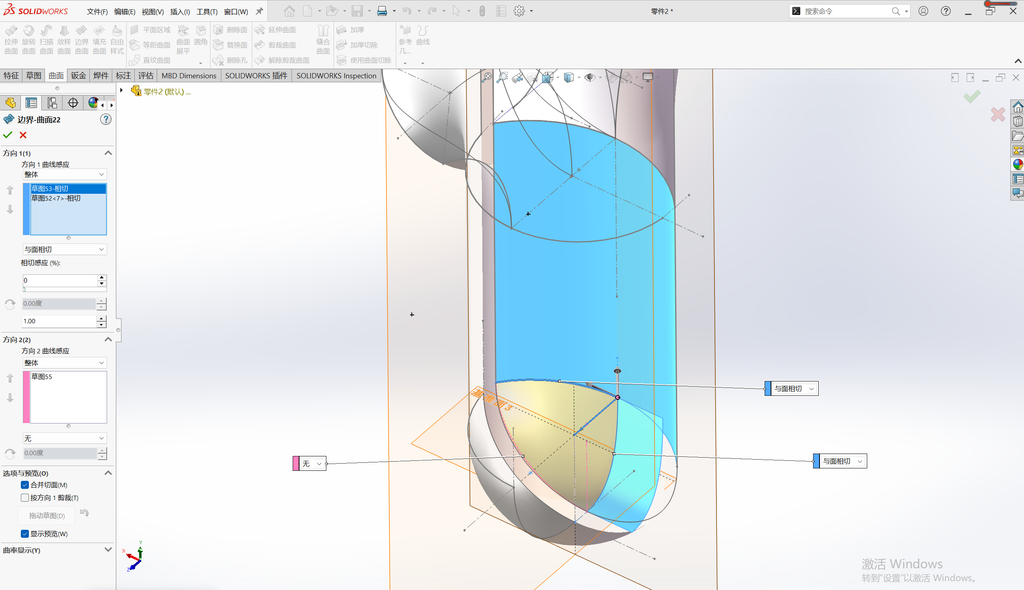

生成边界曲面，将如图所示的地方改成与面相切。

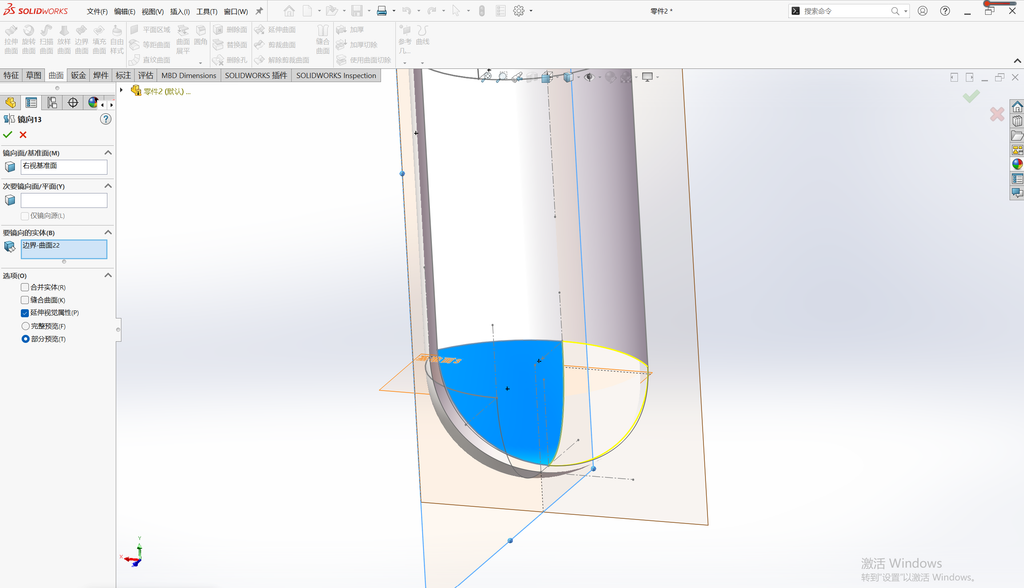

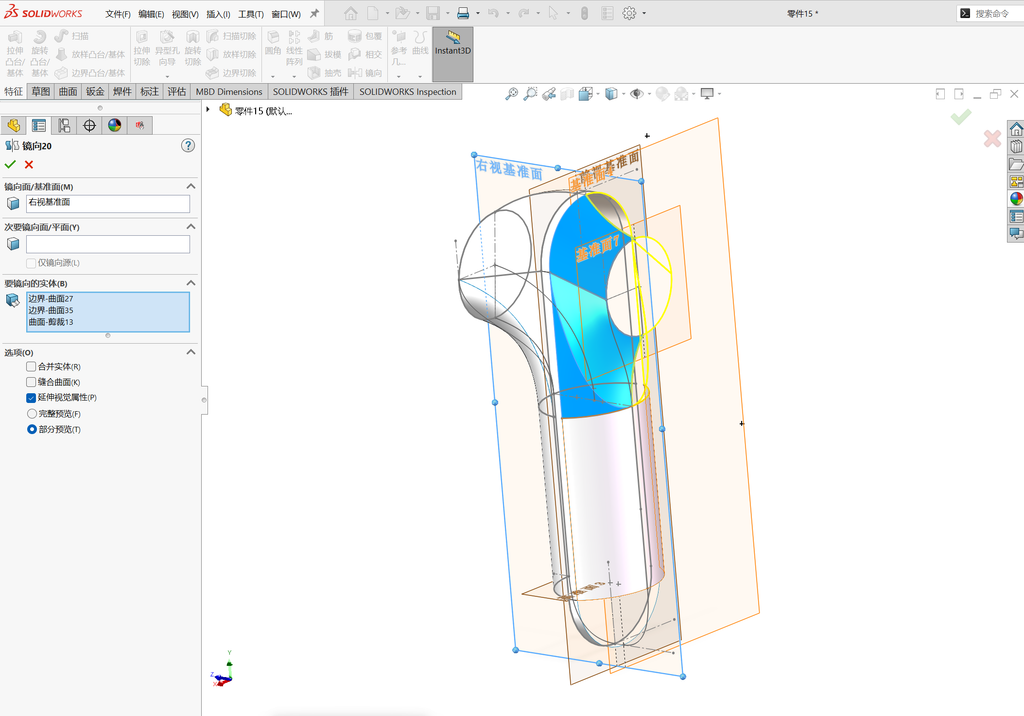

对之前生成的面进行镜像。

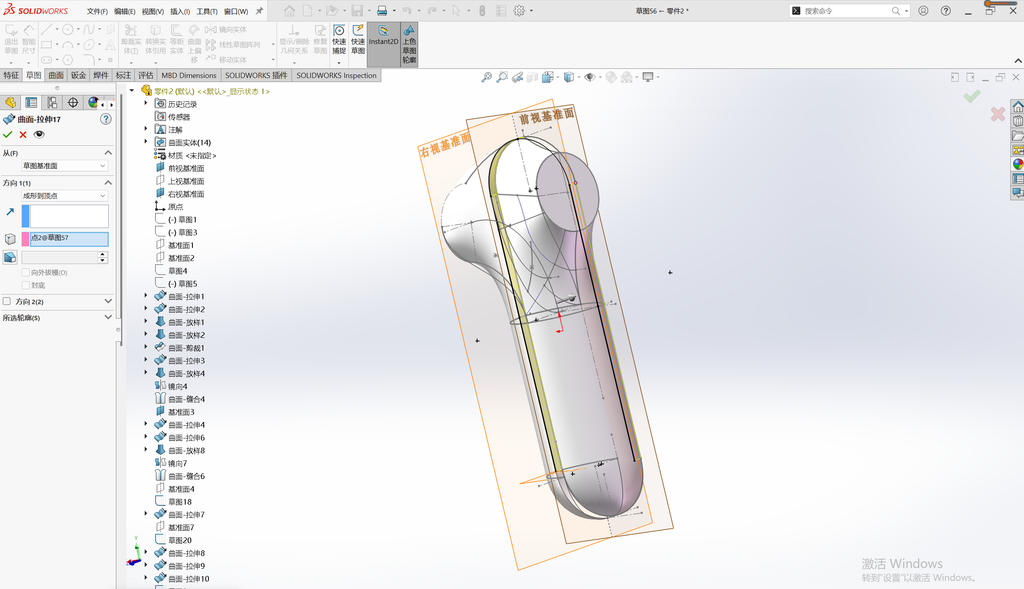

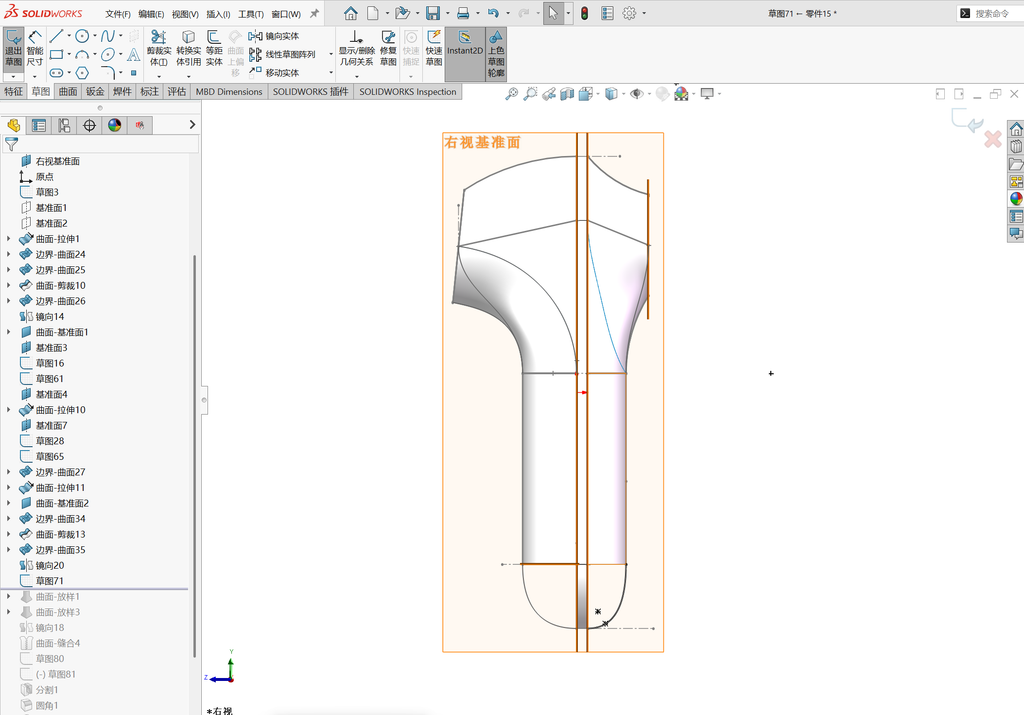

绘制样条曲线并进行拉伸。

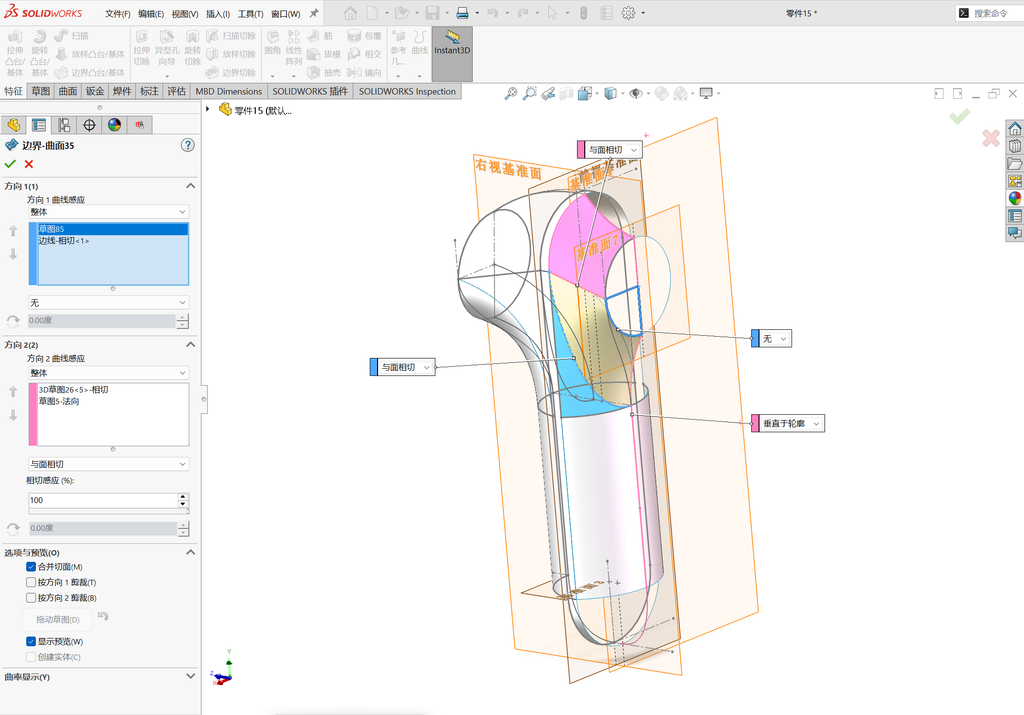

边界曲面，并于相邻面设置与面相切。
对刚刚生成的面进行镜像。

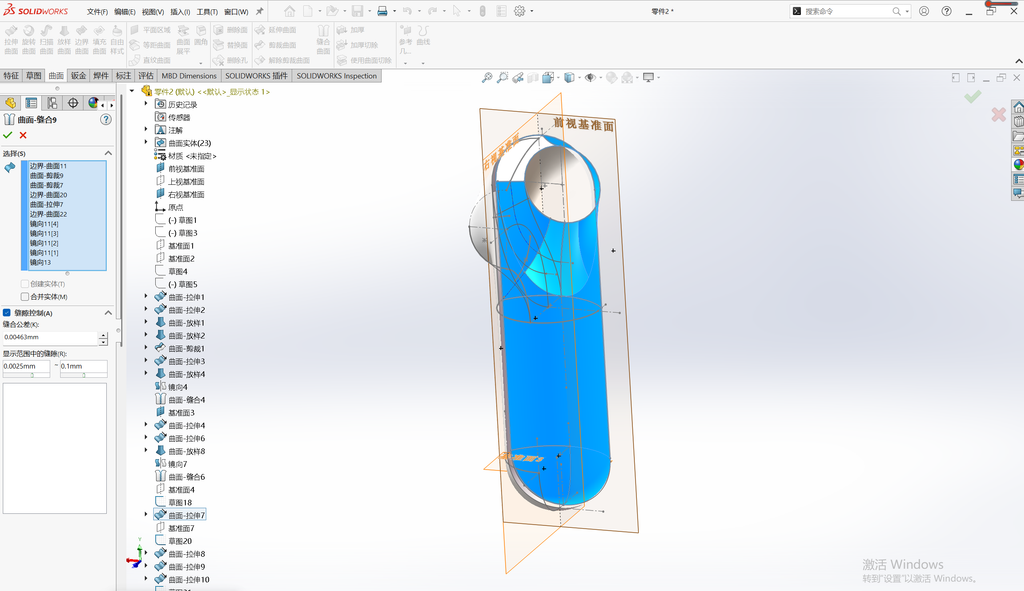

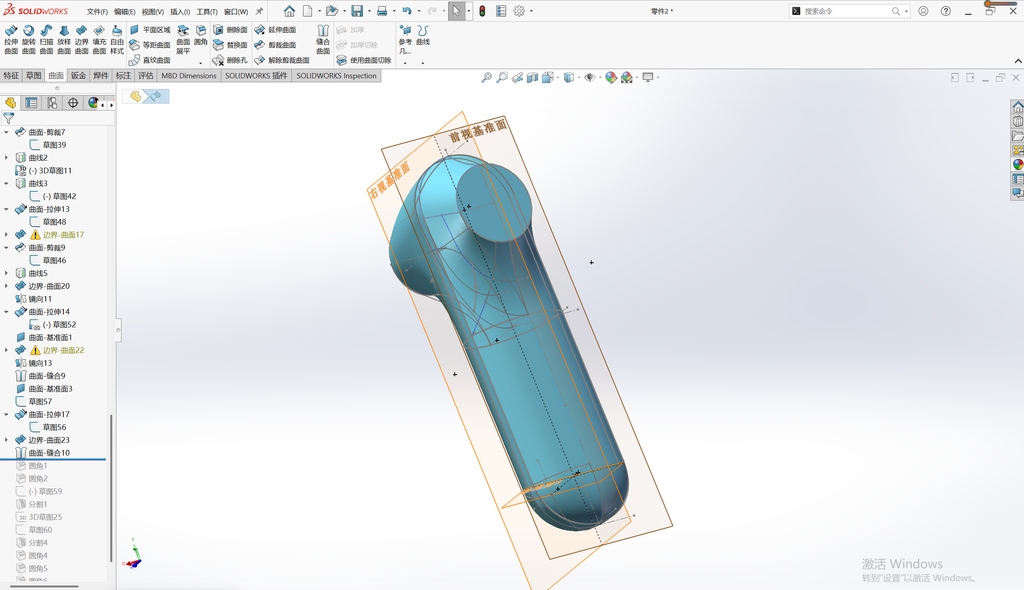

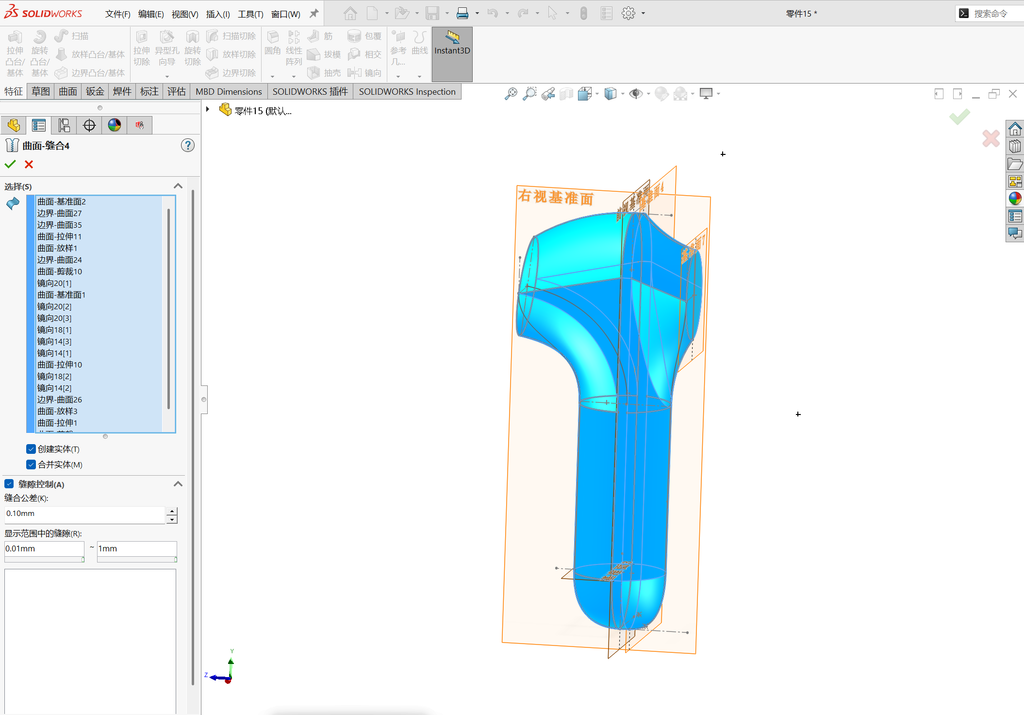

将所有曲面进行缝合。

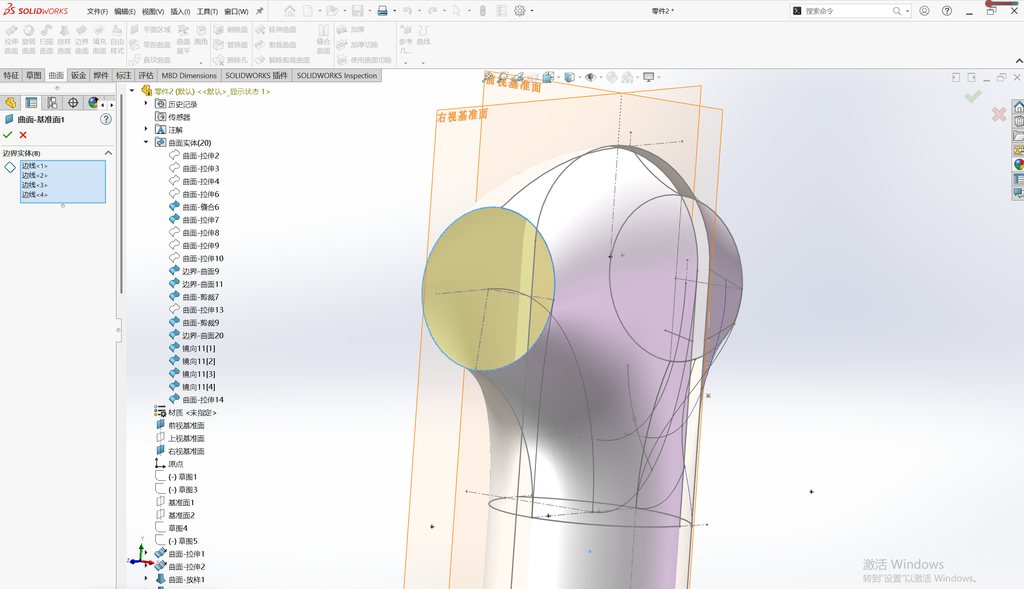

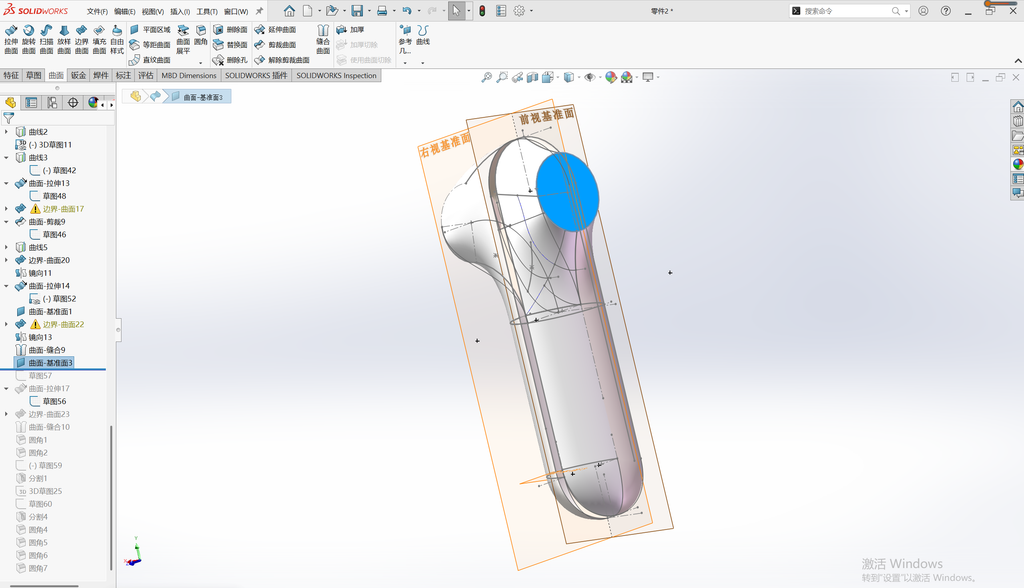

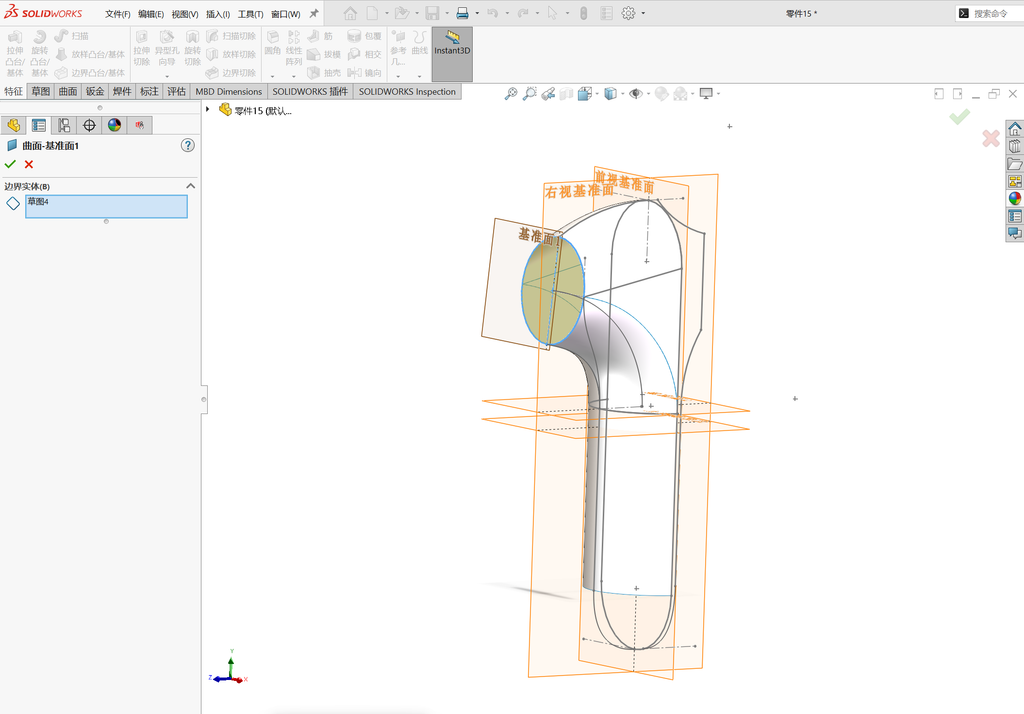

转到正面，对圆形进行补面，执行：插入-曲面-平面区域，依次点击圆形上的线段生成平面。
转到背面，执行相同的操作。

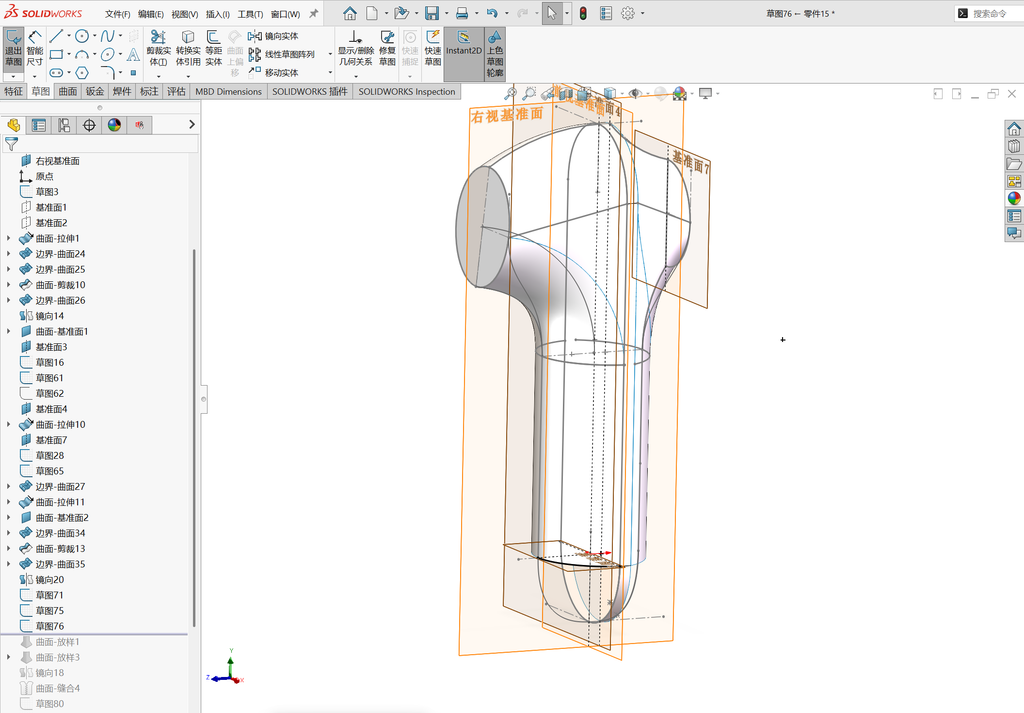

在前视基准面上绘制如图所示的草图然后进行拉伸，选择成形到顶点，然后选择另外一条边线上的点。

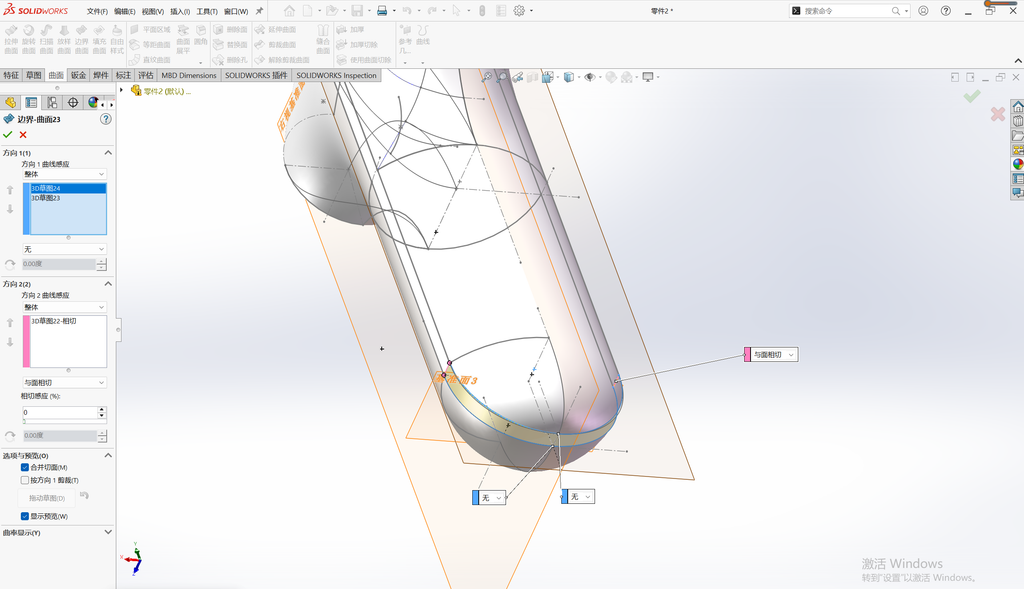

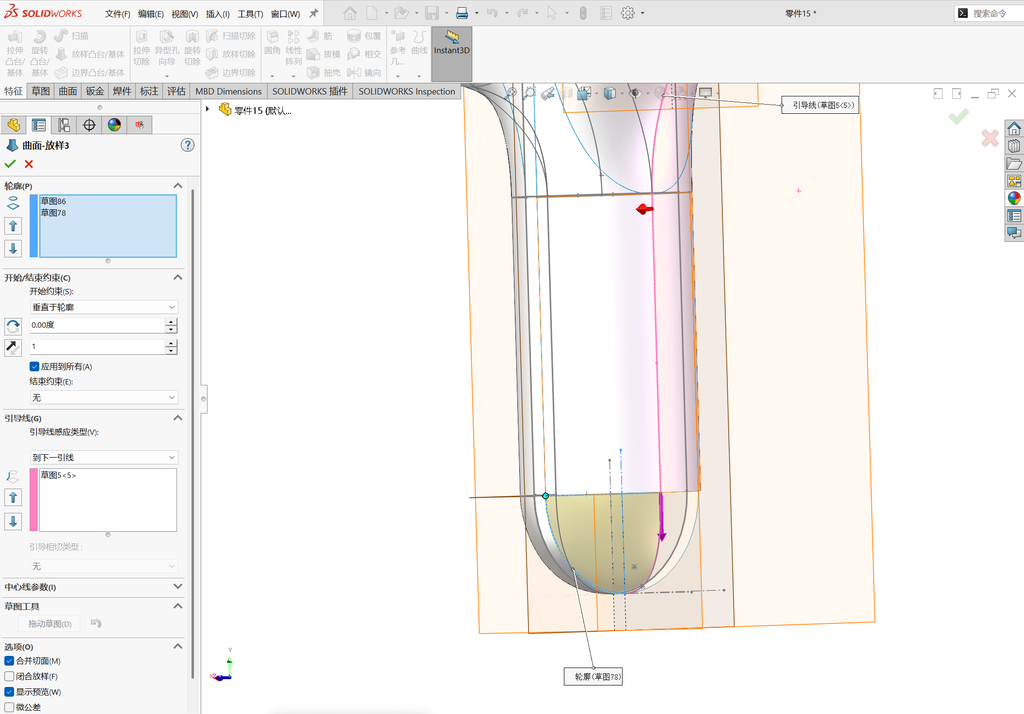

再次用边界曲面补上剩余的边缘，注意如果所示的地方选择与面相切。
将所有曲面进行缝合。
将两个边缘进行倒角。

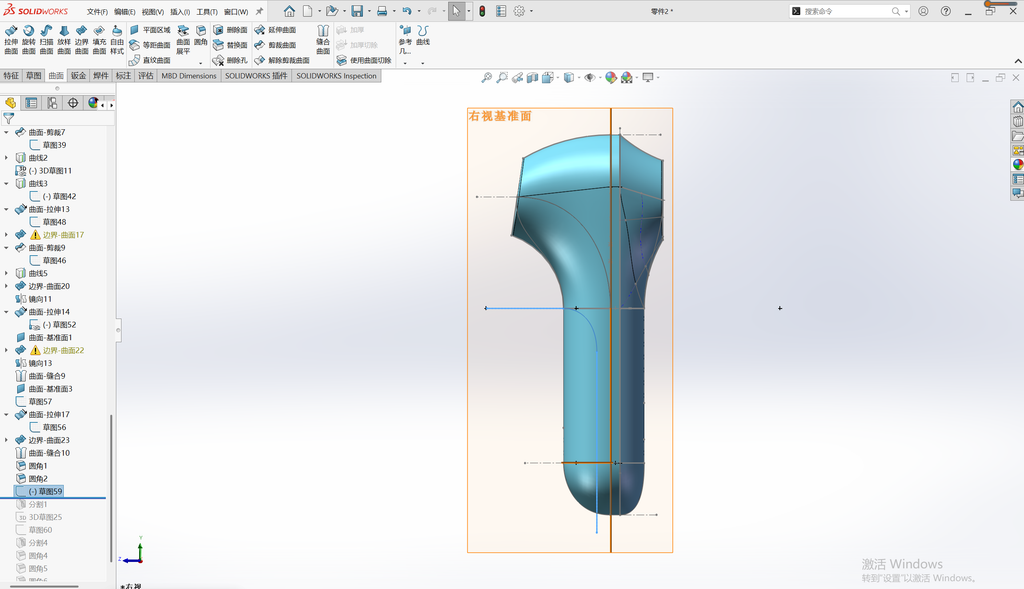

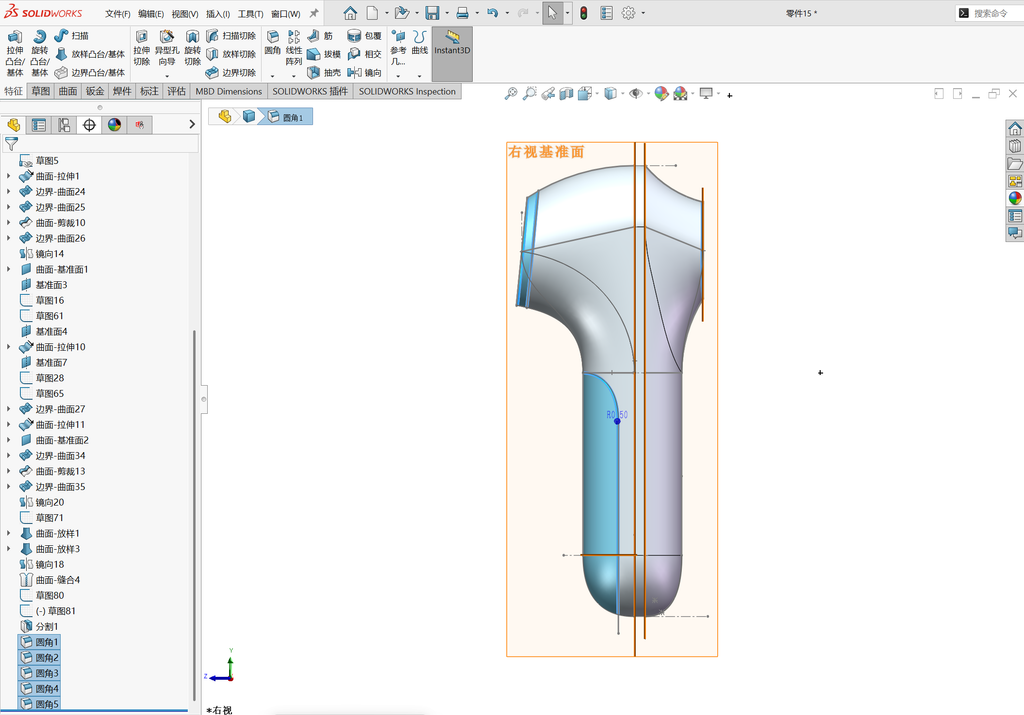

在右视基准面绘制如图的草图。

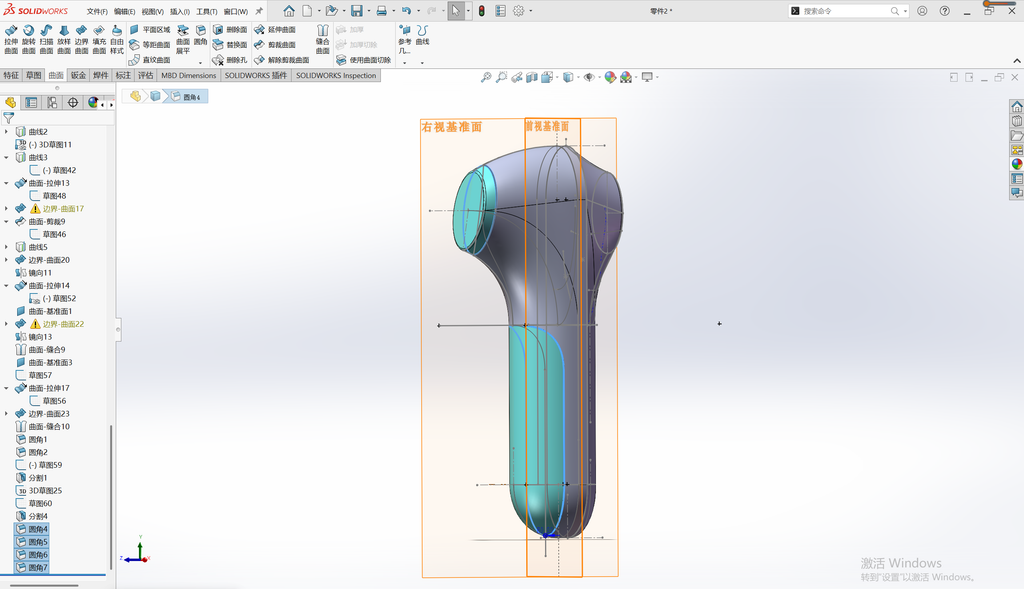

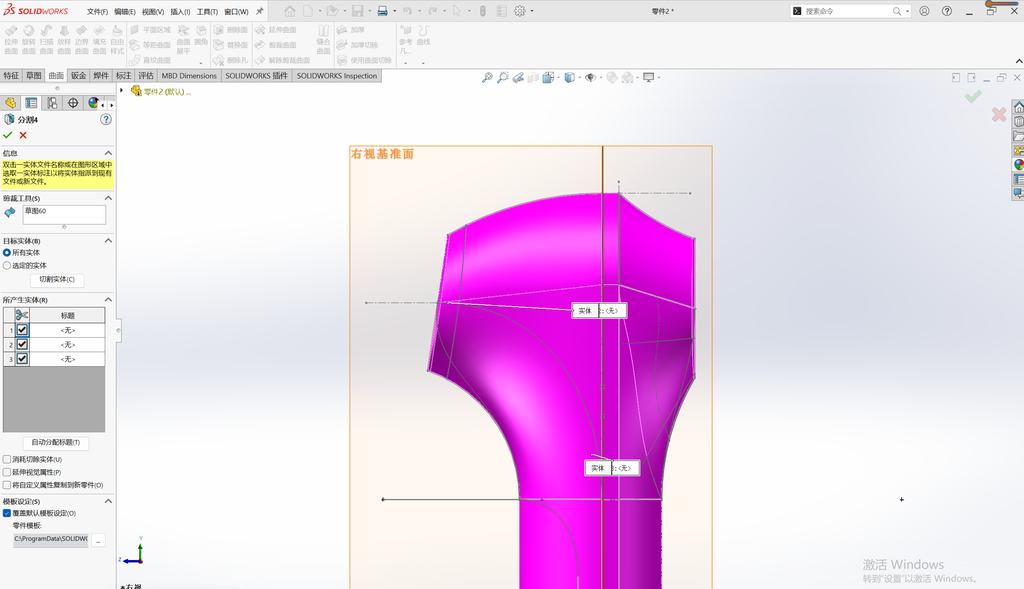

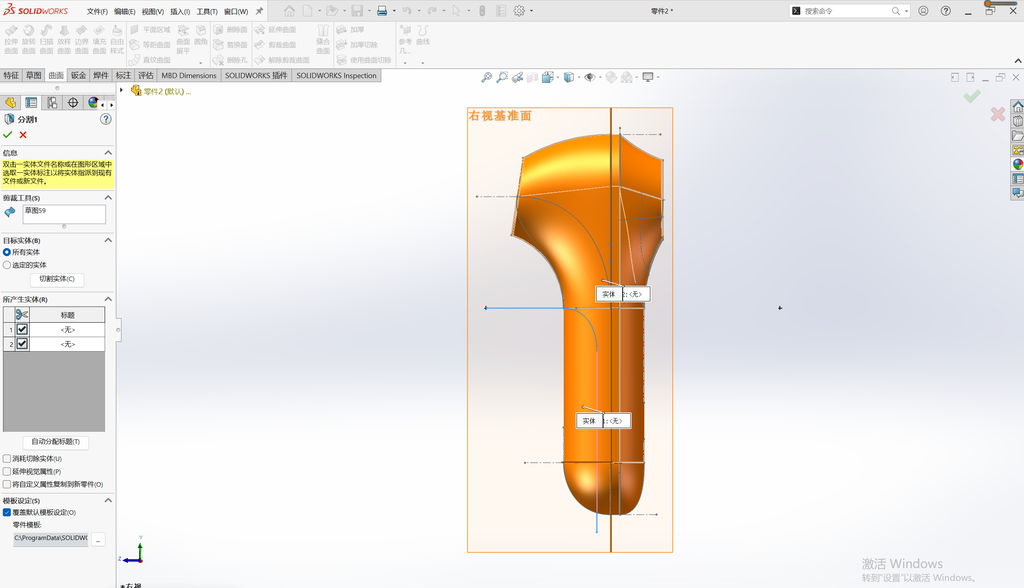

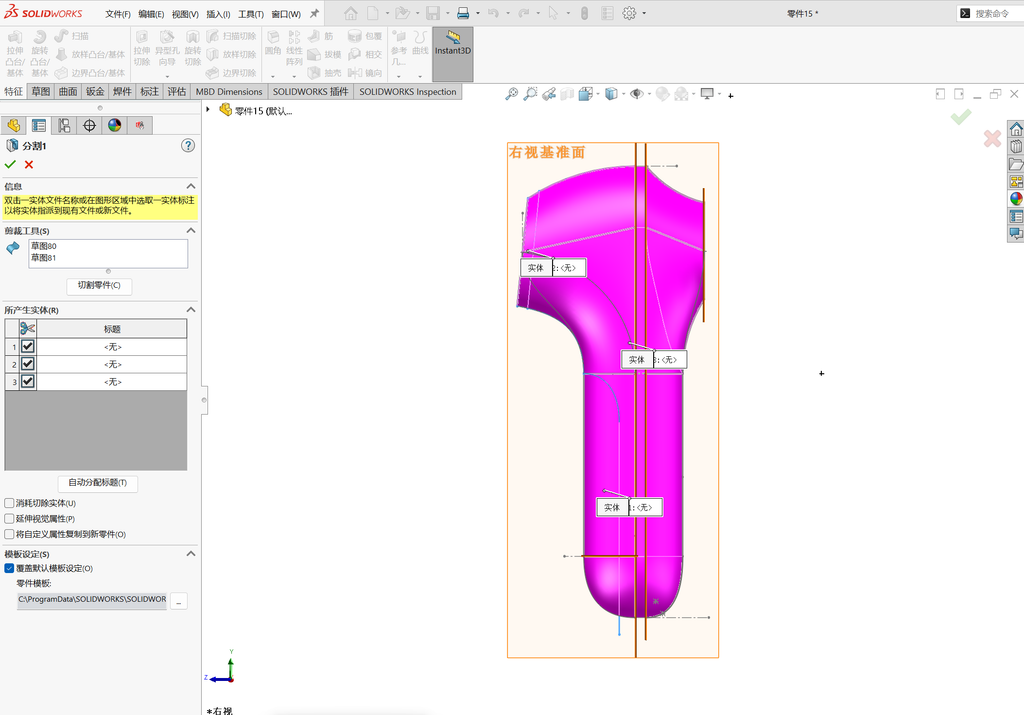

执行：插入-特征-分割。

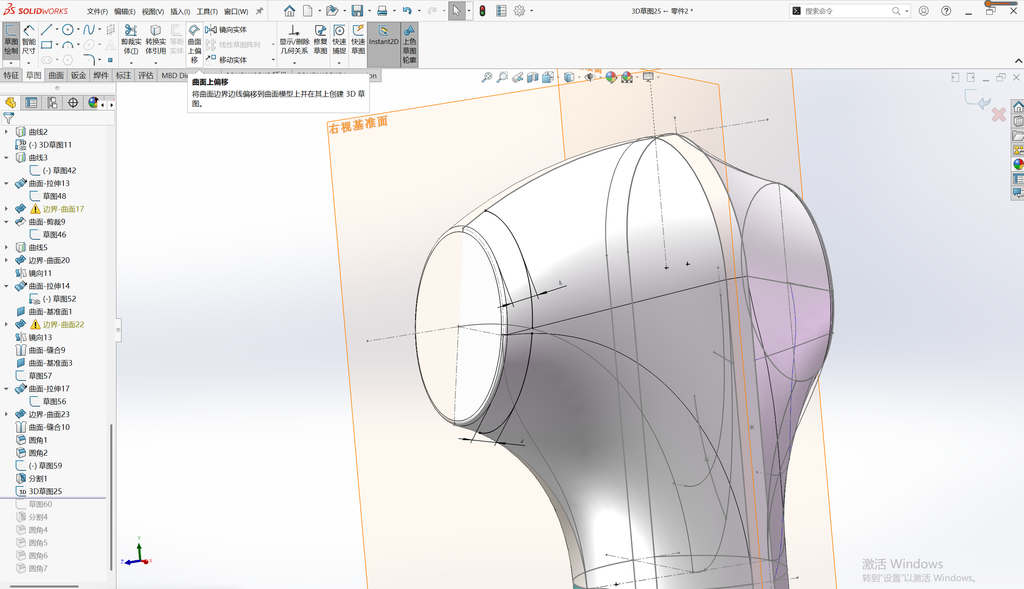

来到3D草图，选择曲面上偏移。
前视基准面绘制2D草图-圆弧，参照刚刚的3D草图绘制2D圆弧。
用刚刚绘制的2D草图执行：插入-特征-分割。

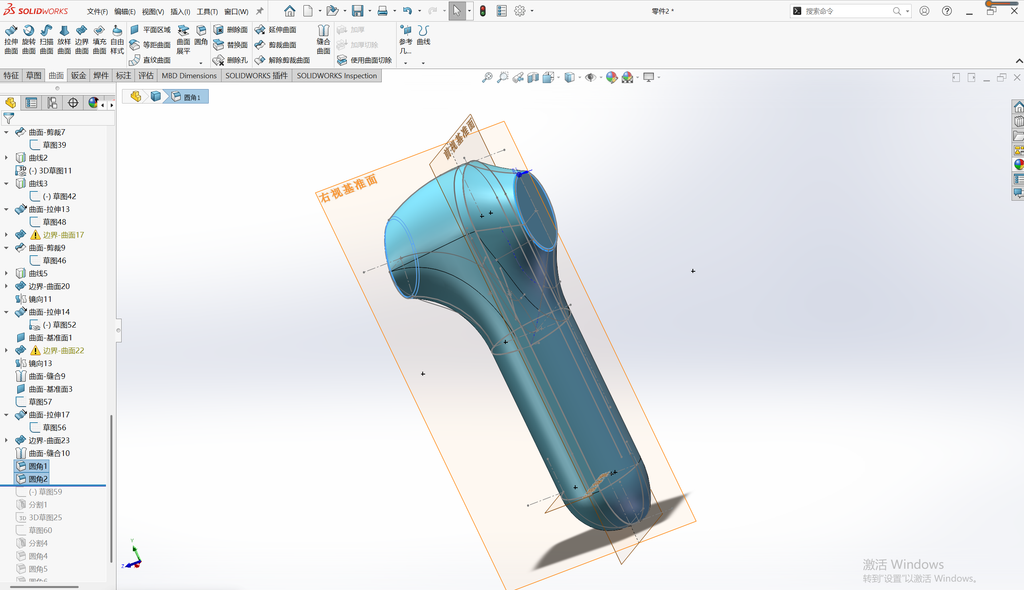

对图中所示的边缘进行倒圆角。至此，建模完成！
