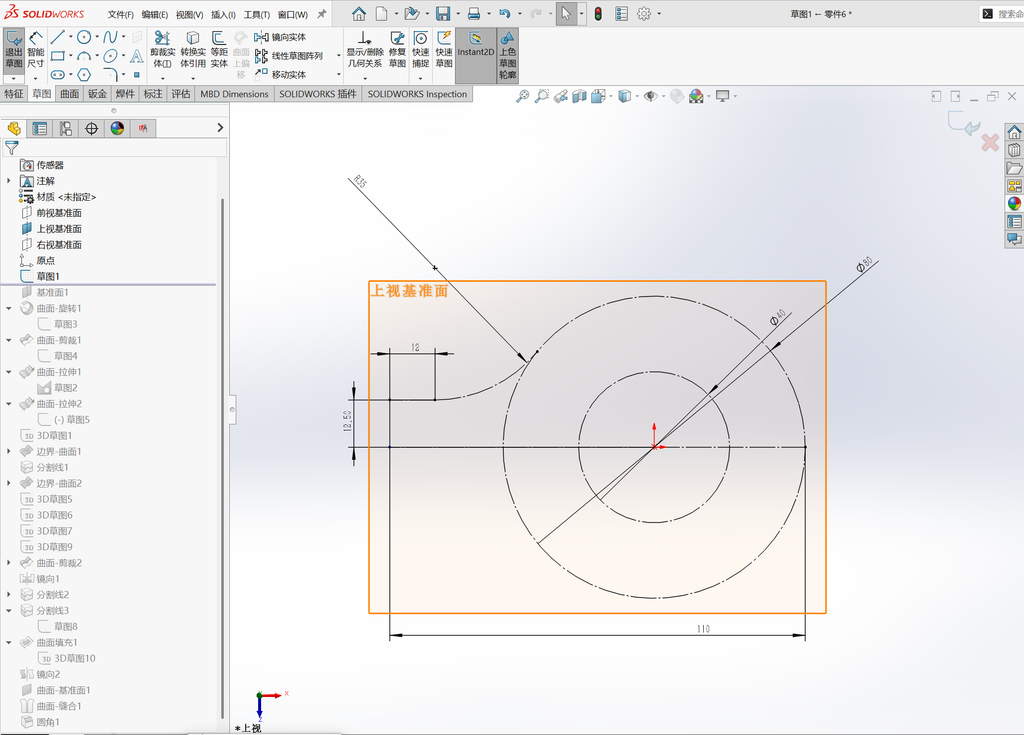

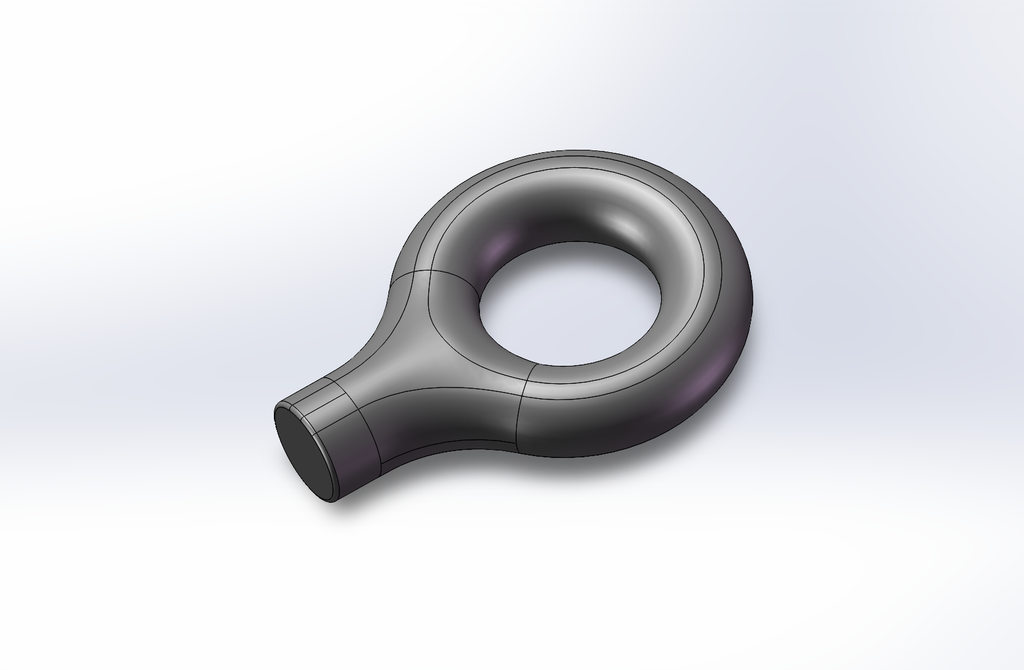

在上视基准面绘制如图所示的草图，转换成构造线。

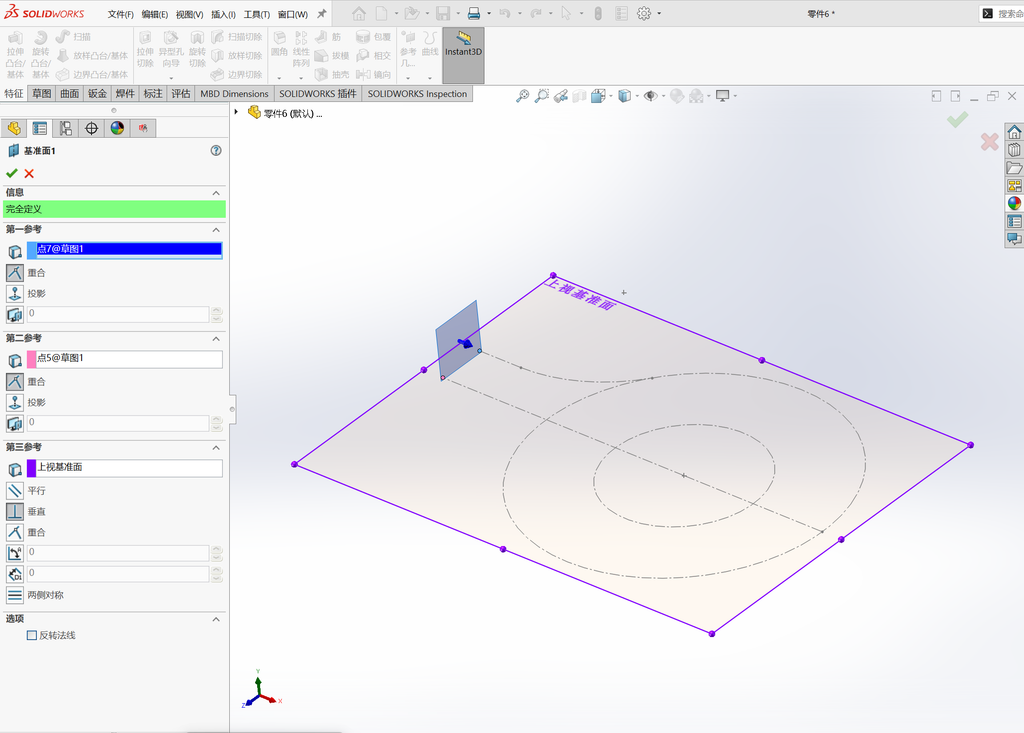

执行：参考几何体下拉的基准面。点击如图所示的两个圆和上视基准面，创建基准面1。

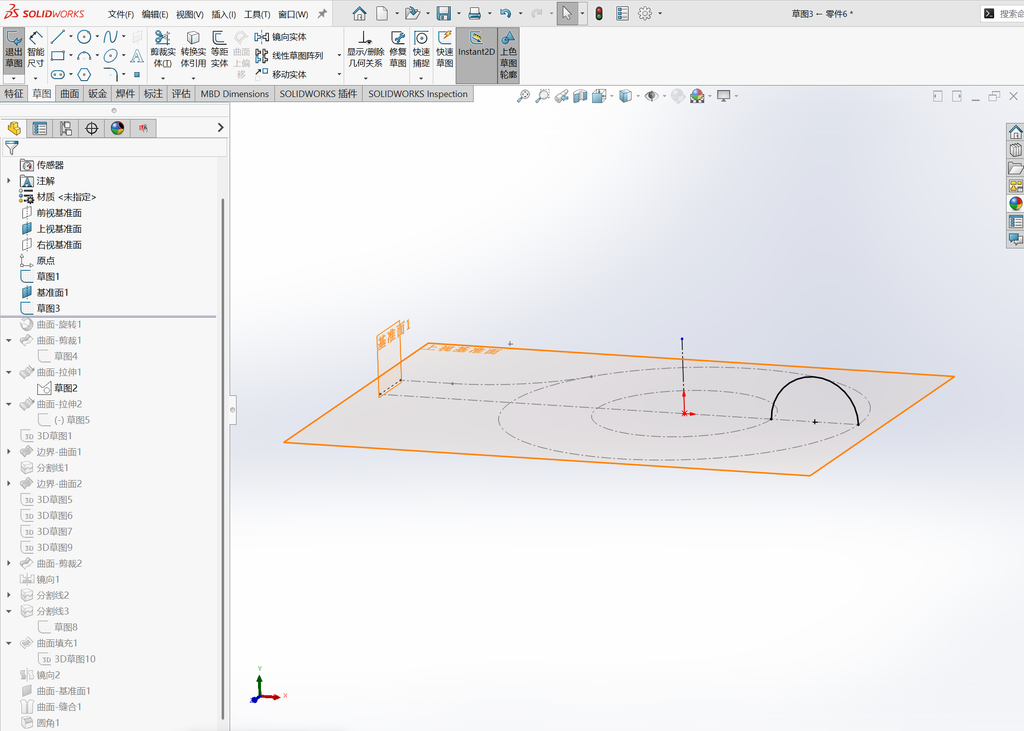

在前视基准面绘制如图所示的圆弧，将圆弧两端点与草图1上的点相切。

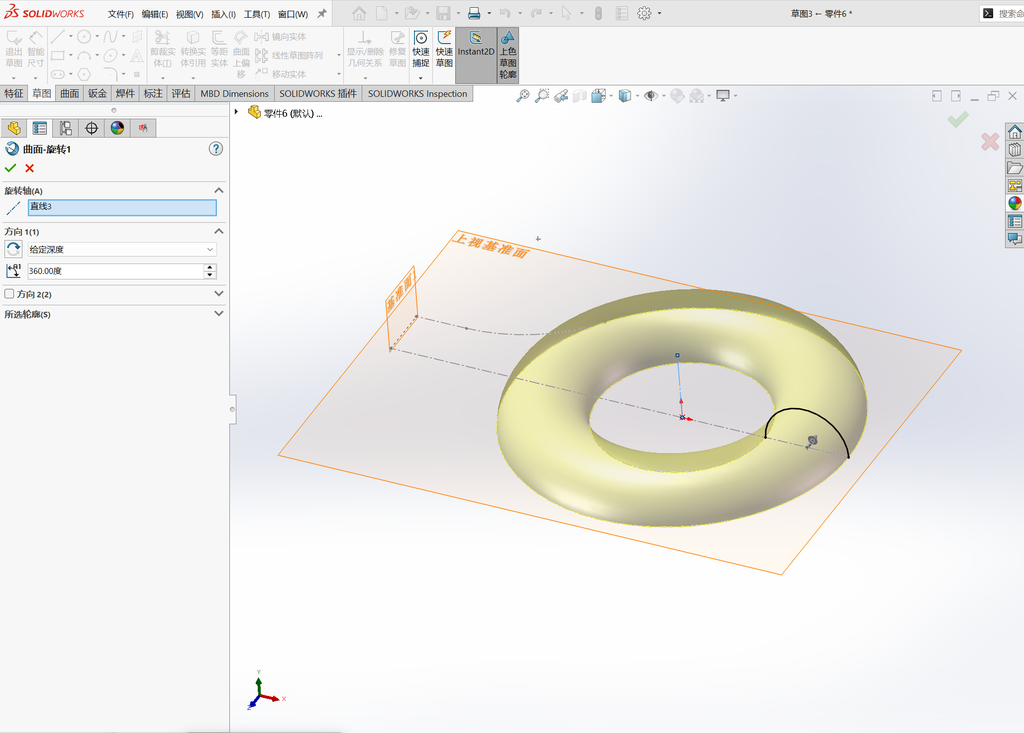

执行：旋转曲面。

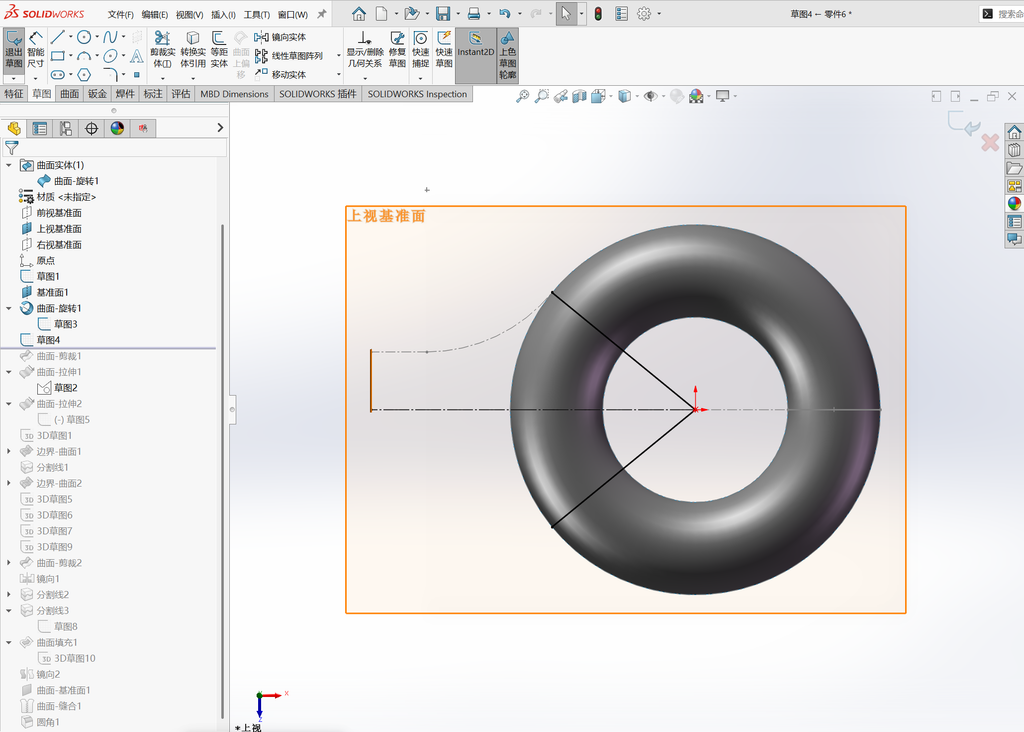

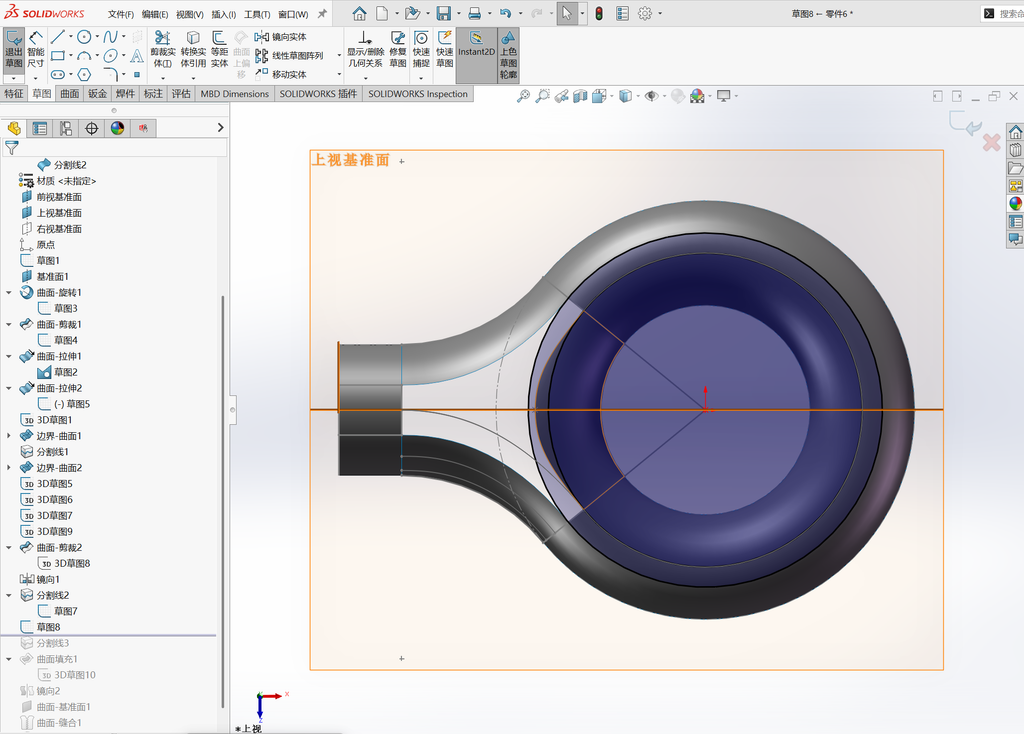

在上视基准面绘制如下草图。

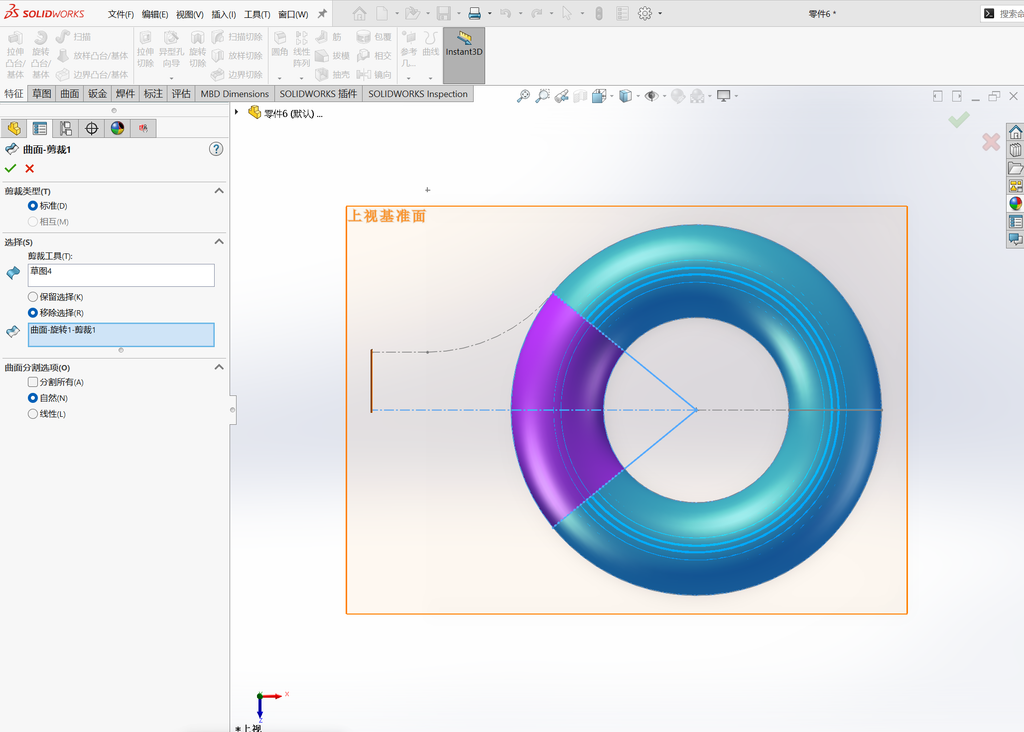

执行：曲面剪裁，移除紫色部分。

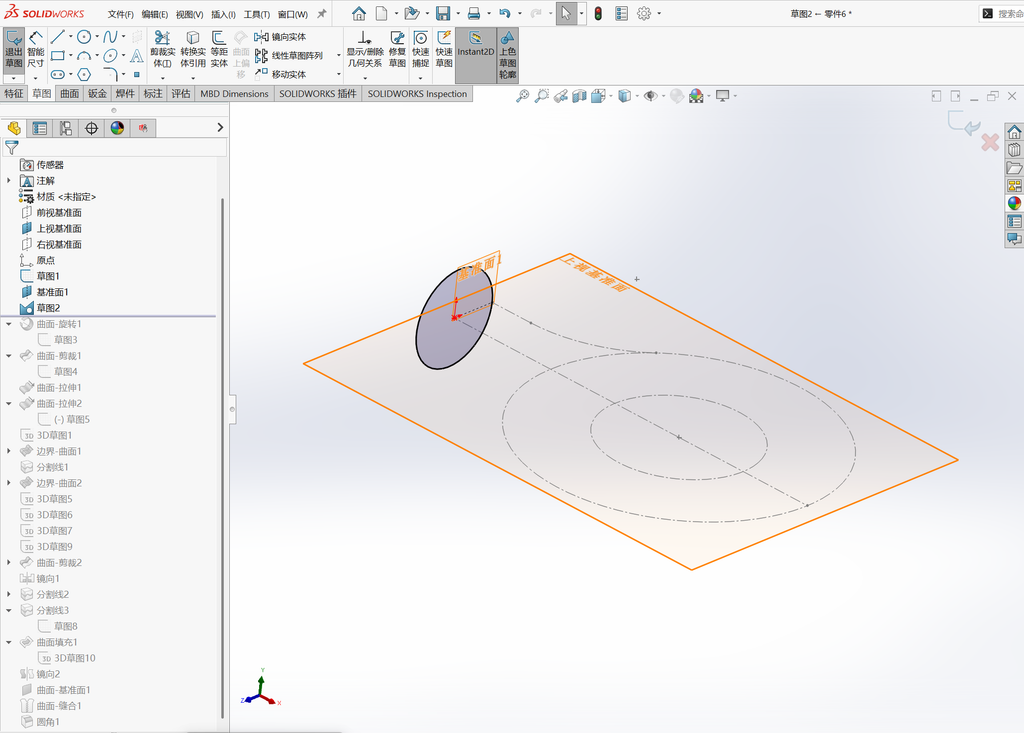

在基准面1上绘制一个如图所示的圆形。

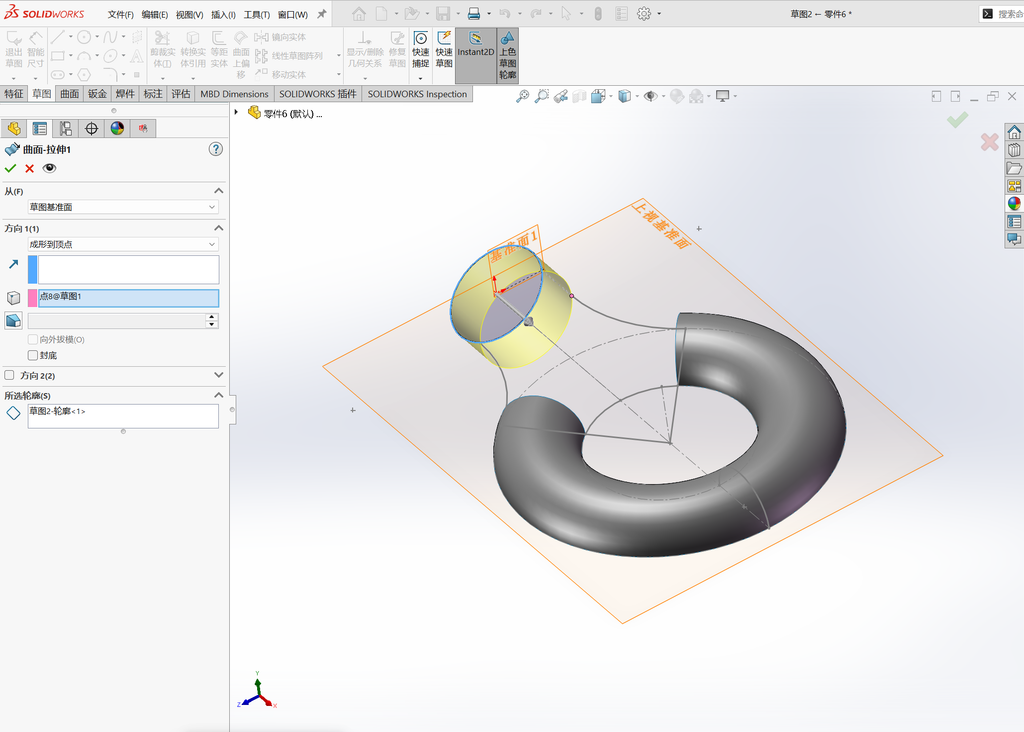

执行：拉伸曲面，将刚刚的圆形拉伸，方向选择“成形到顶点”，选择下图所示的那个粉色的点。

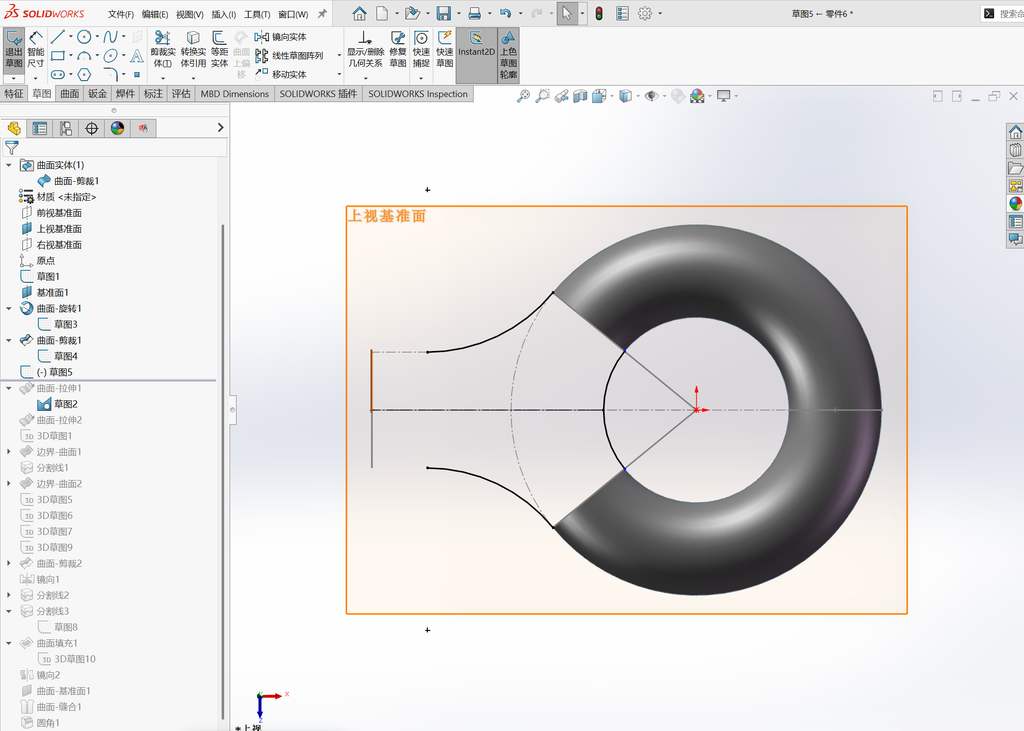

在上视基准面绘制如图所示的草图。

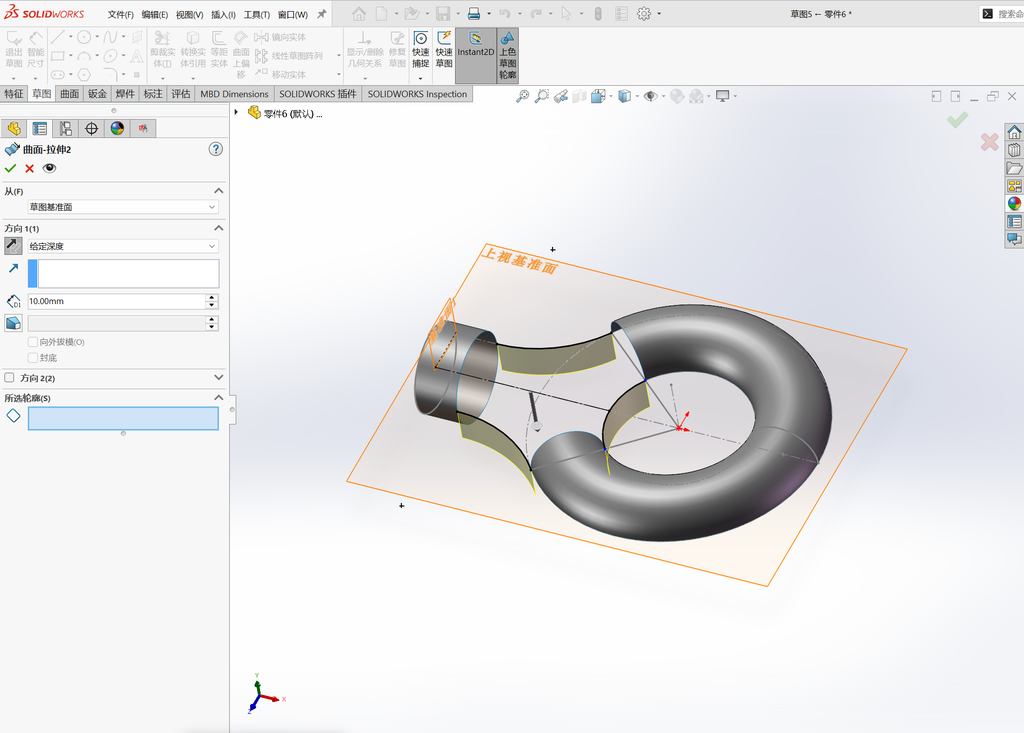

对刚刚绘制的草图执行曲面拉伸。

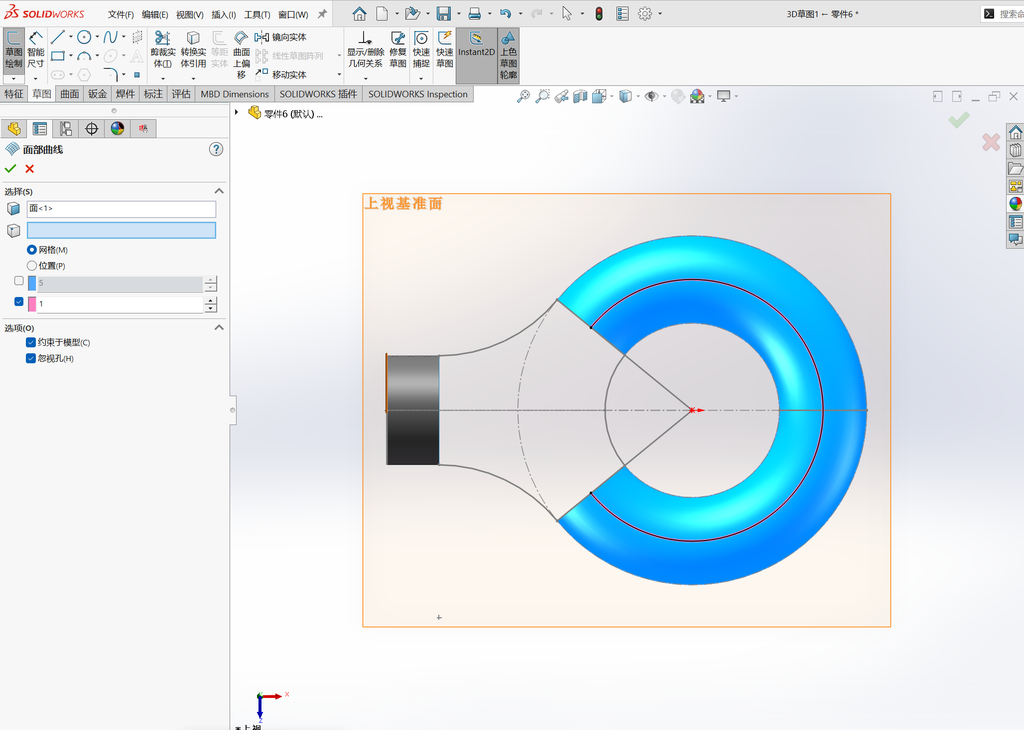

执行：工具-草图工具-面部曲线，曲线勾选第一个分段，将第二个分段数值改成1。

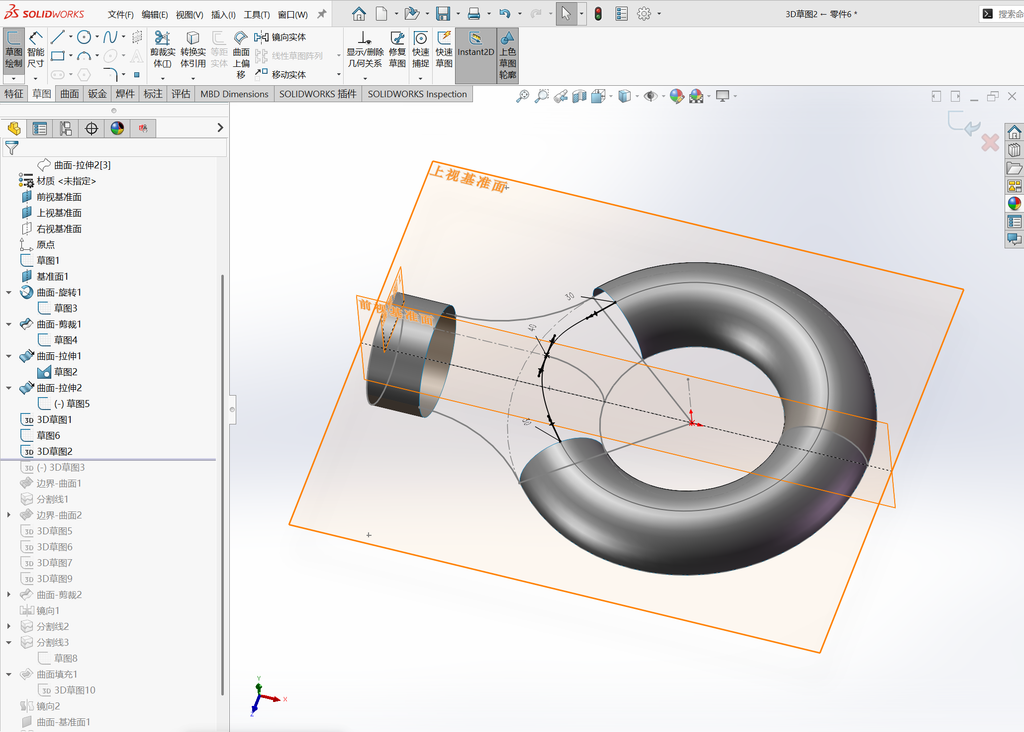

绘制3D草图，首尾两端与刚刚面部曲线命令绘制的草图设置相切约束。

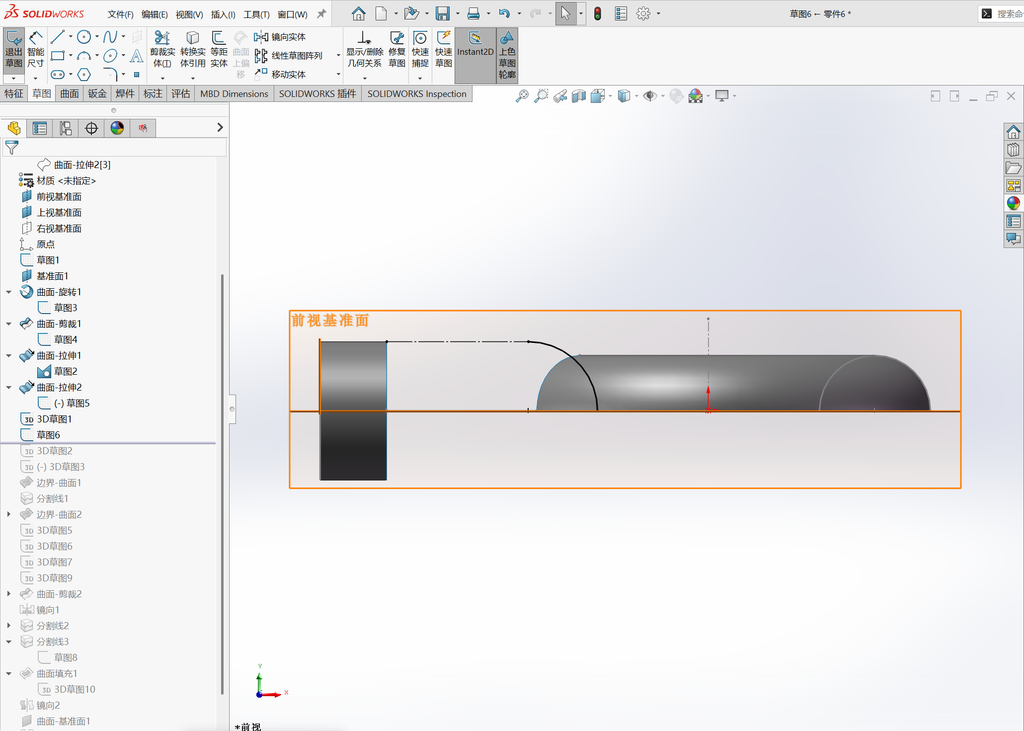

在前视基准面绘制如图所示的草图。

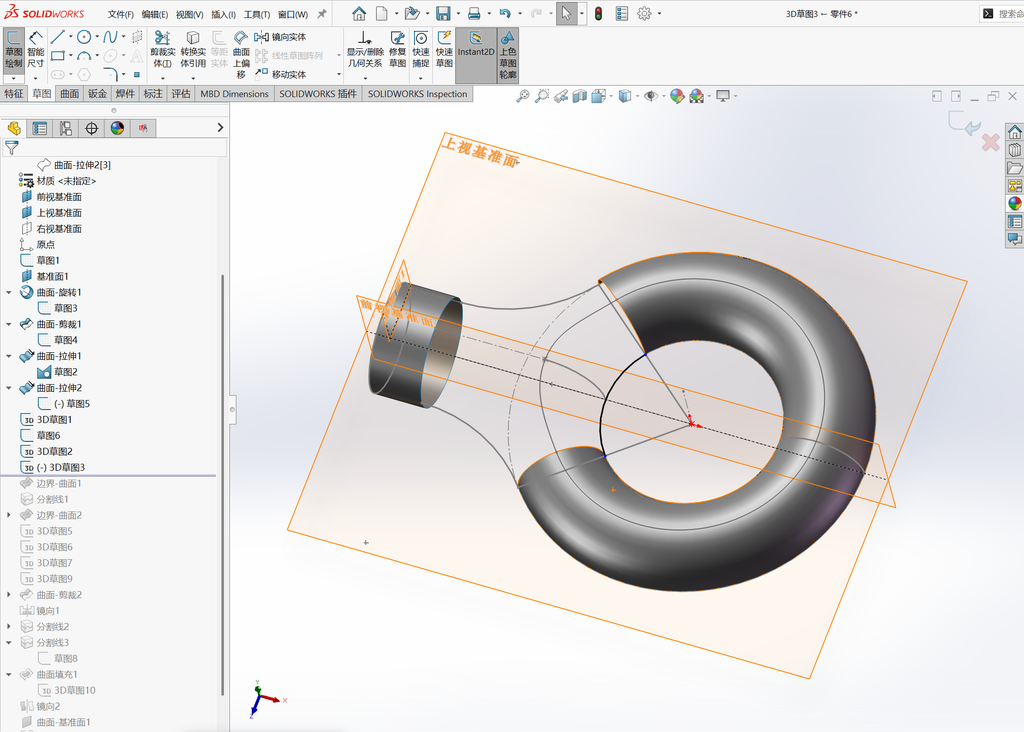

将刚刚绘制的2D草图与上一个绘制的3D草图如图所示设置点重合。用3D草图-转换实体引用，将图中所示的线提取出来。
执行：边界曲面，引导线选择图中粉色的那条线。

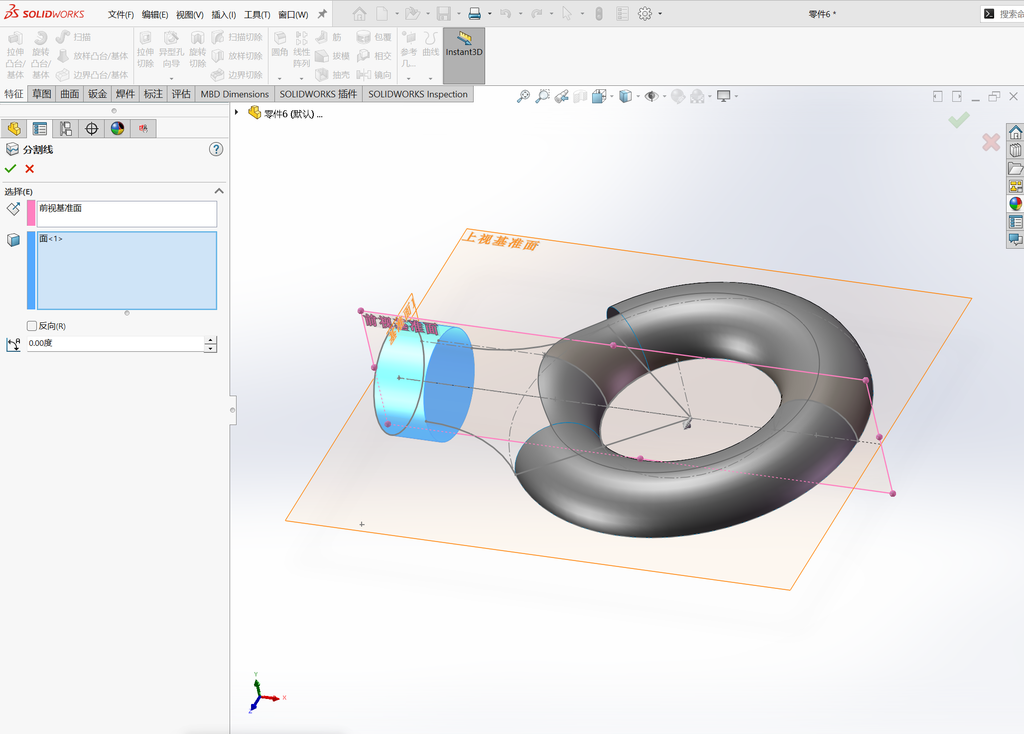

执行：插入-曲线-分割线，用前视基准面对图中的蓝色圆环进行分割。

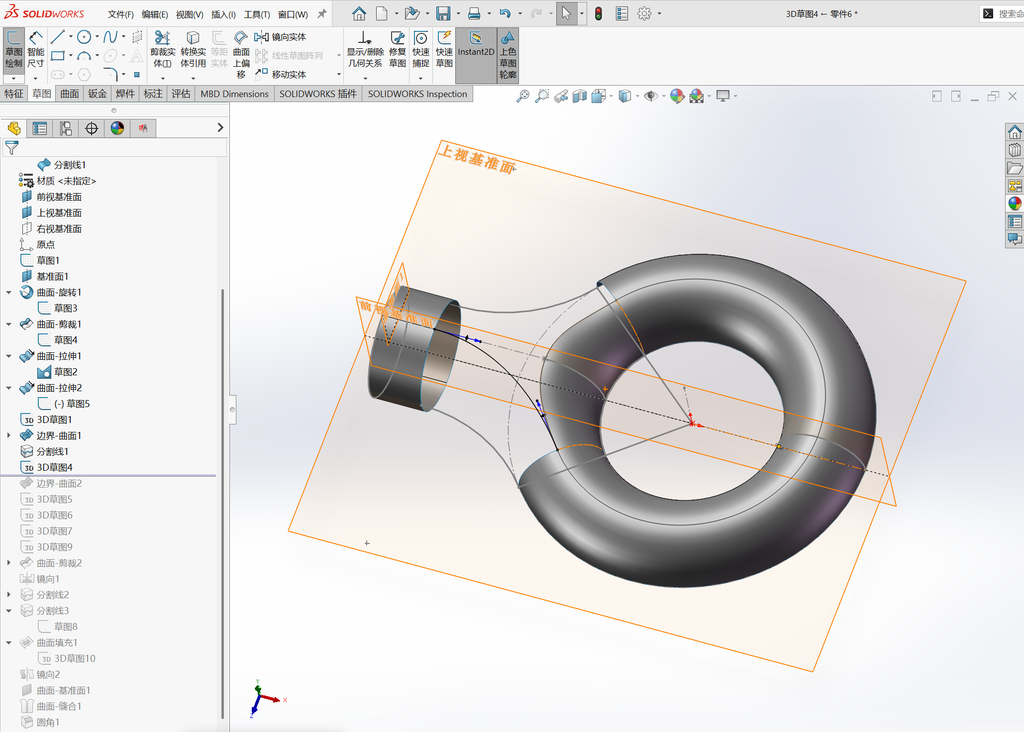

绘制3D草图，首尾与相邻的线段设置相切约束。

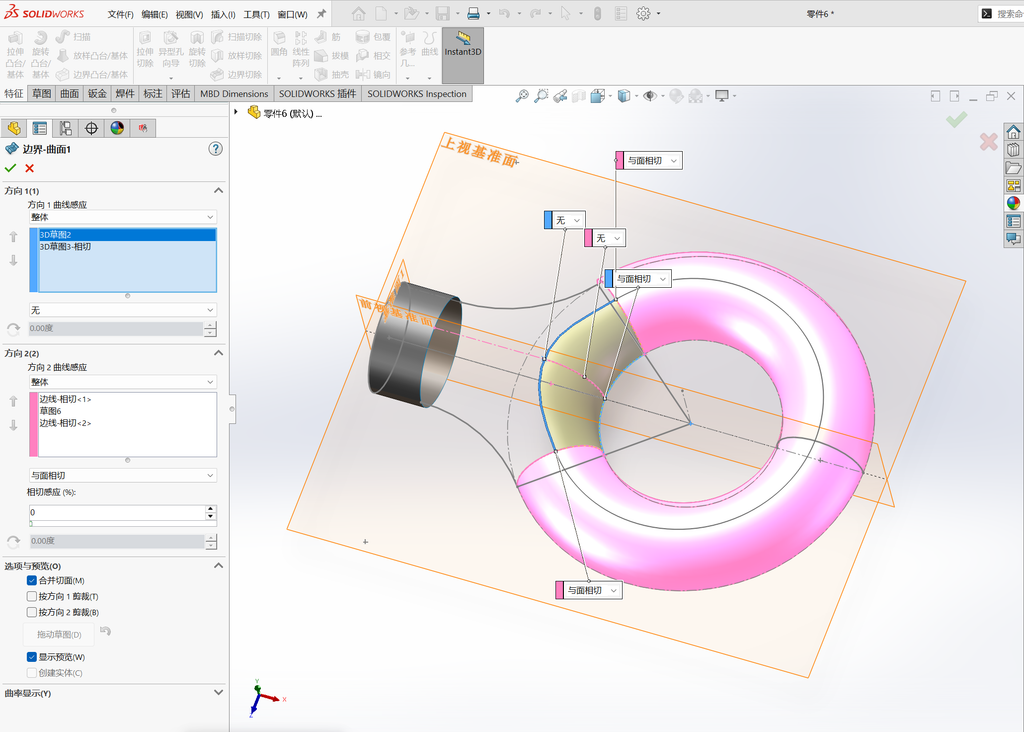

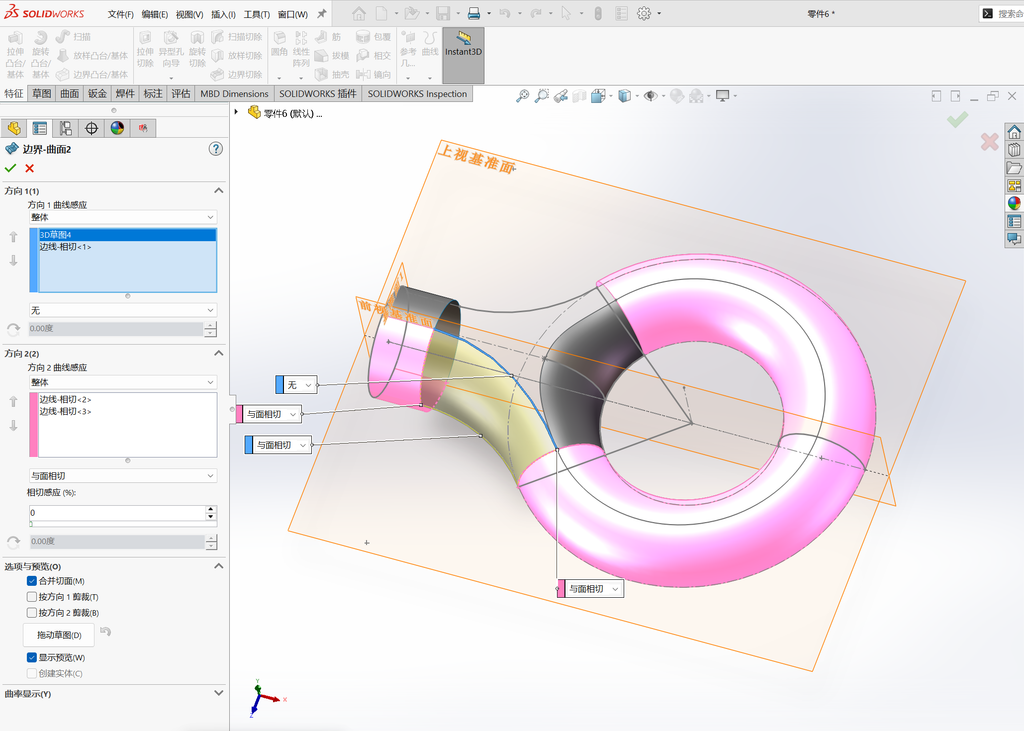

执行边界曲面。在如图所示的地方设置与面相切。

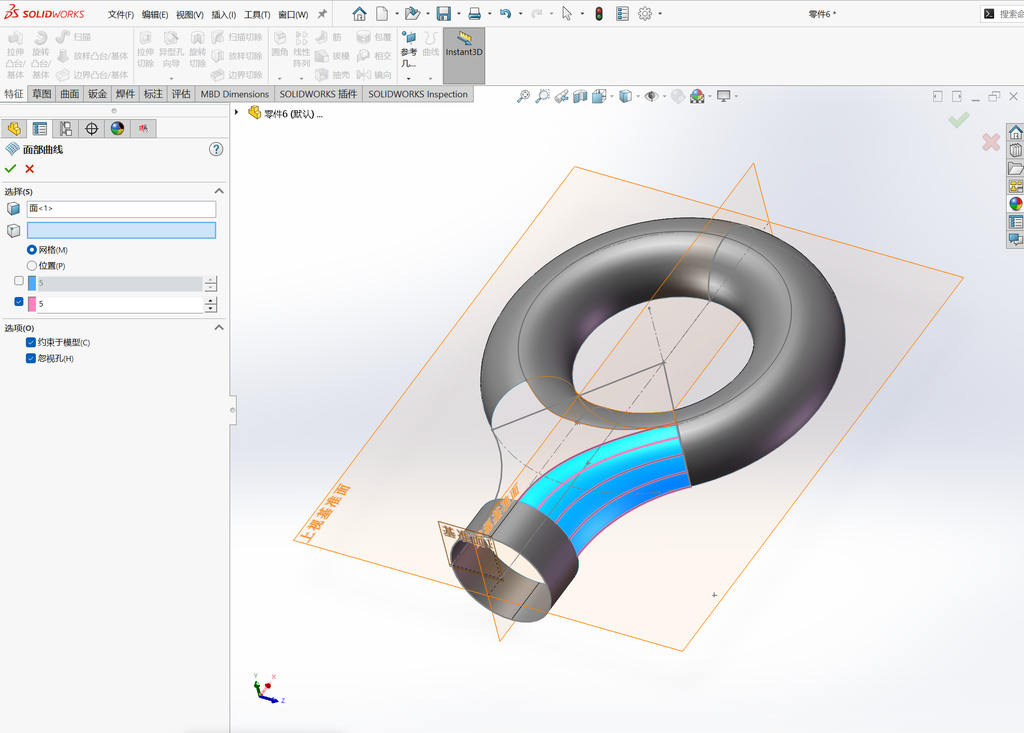

执行：工具-草图工具-面部曲线。取消勾选第一个参数，将第二个参数设置为5。

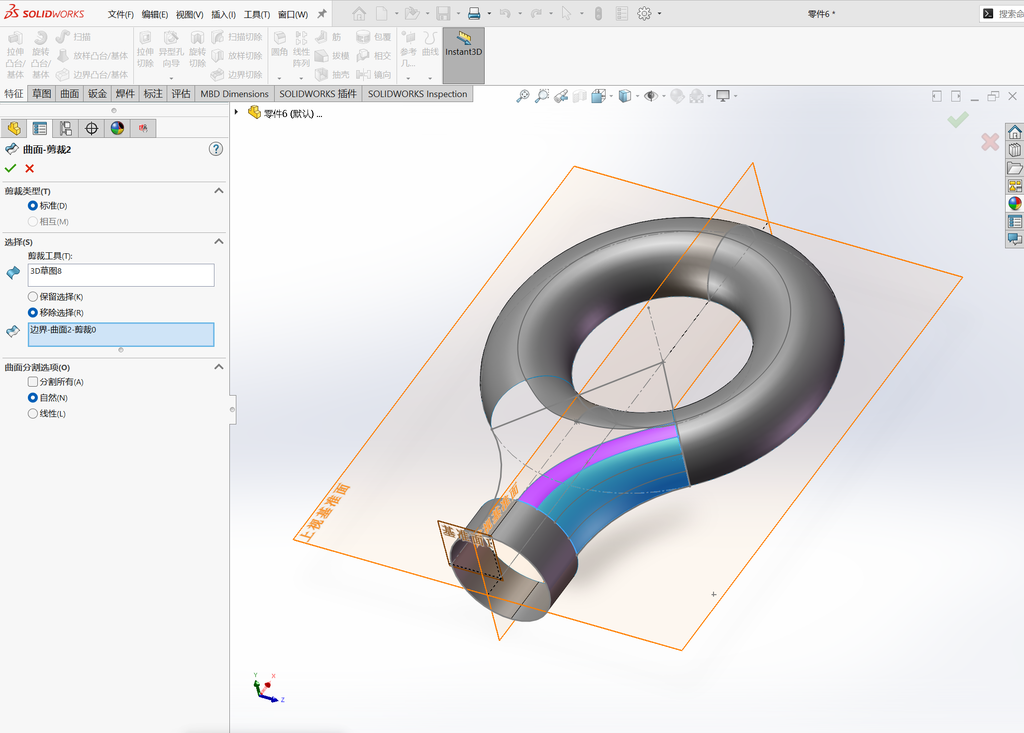

执行：曲面裁剪，将如图所示的紫色部分剪裁掉。

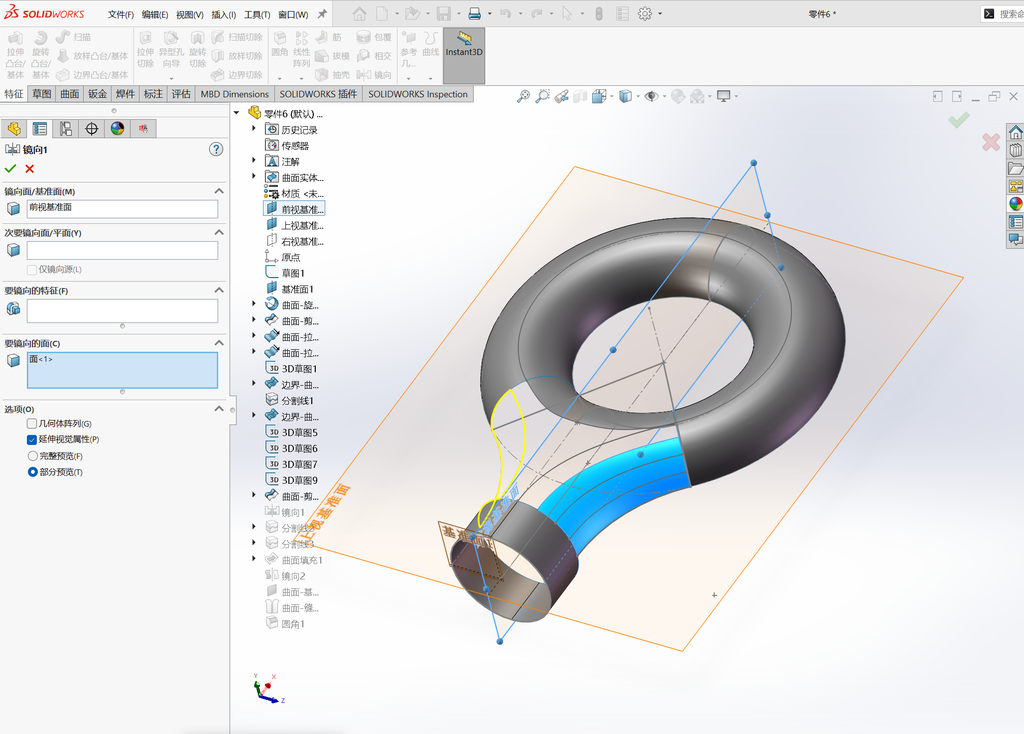

执行镜像命令。

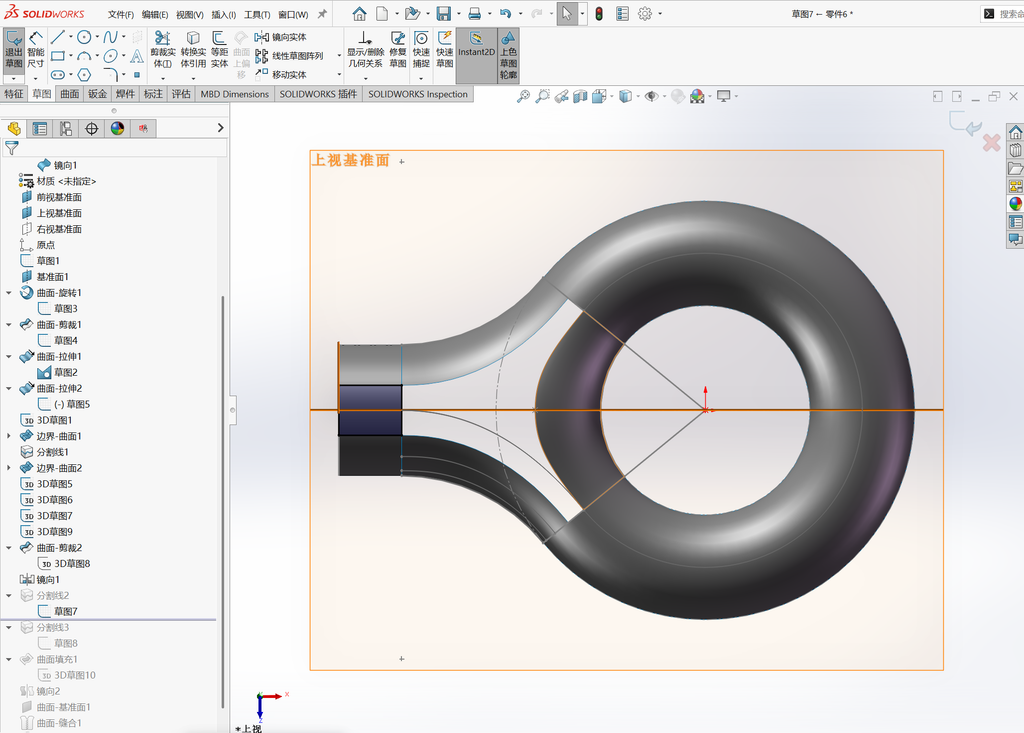

在上视基准面绘制如图所示的草图。
在上视基准面绘制如图所示的草图。

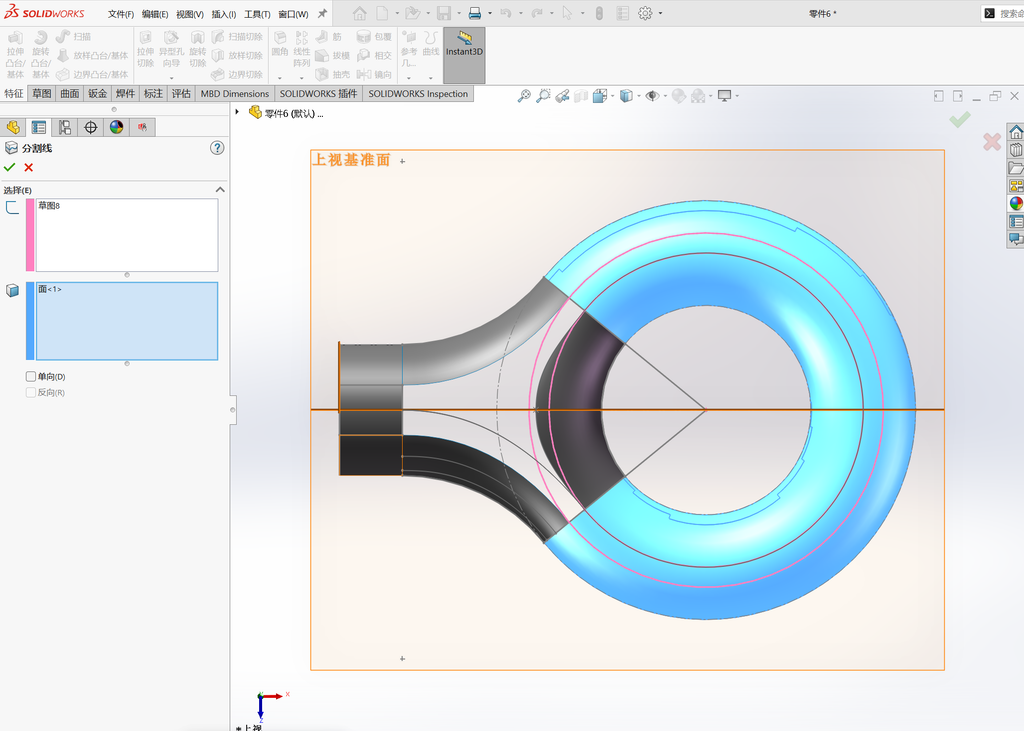

执行：插入-曲线-分割线，将图中所示的蓝色面进行分割。

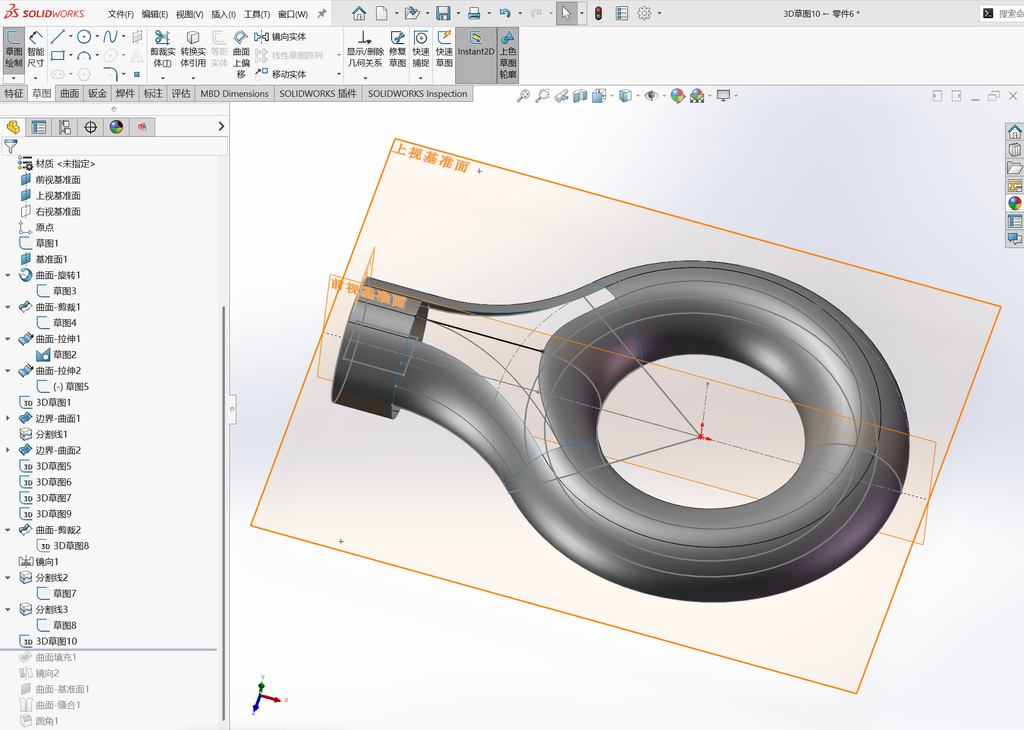

在前视基准面绘制如图所示的线段，首尾与相邻线段设置相切约束。

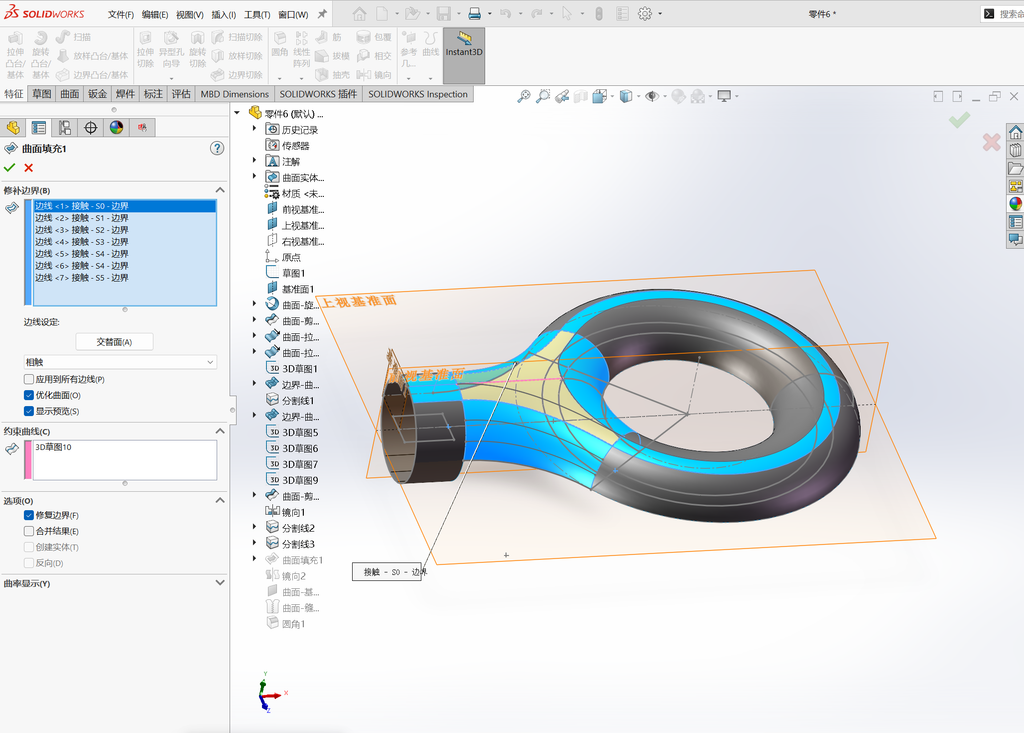

执行：填充曲面，依次选择所有边线，然后再约束曲线这里选择刚刚绘制的3D草图。

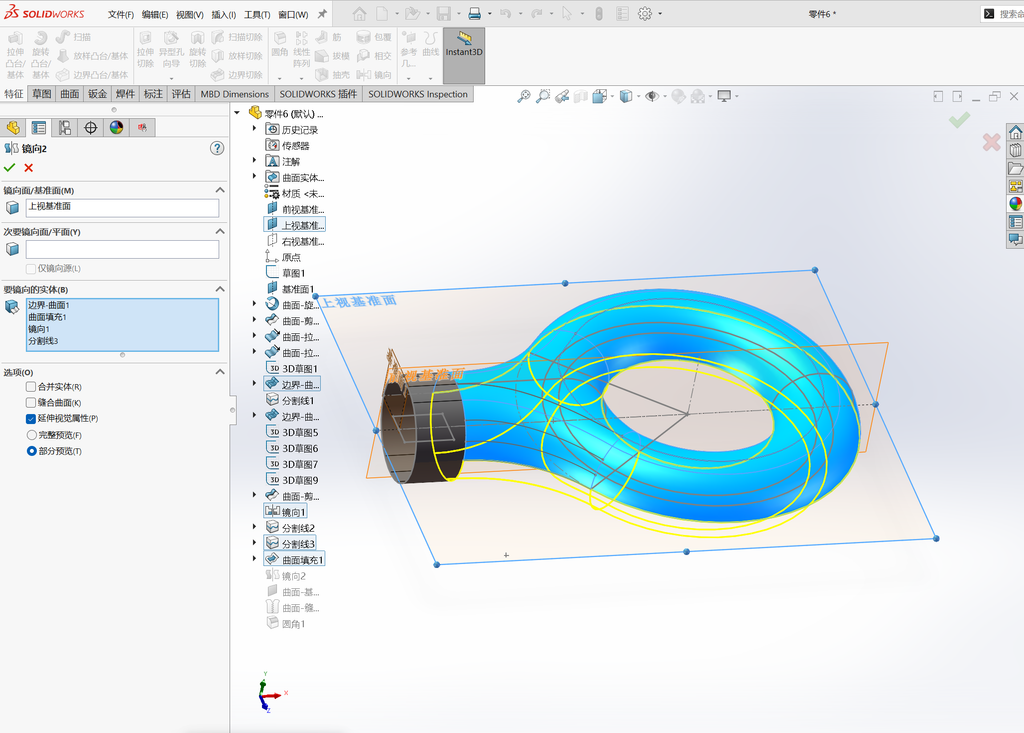

执行镜像命令。

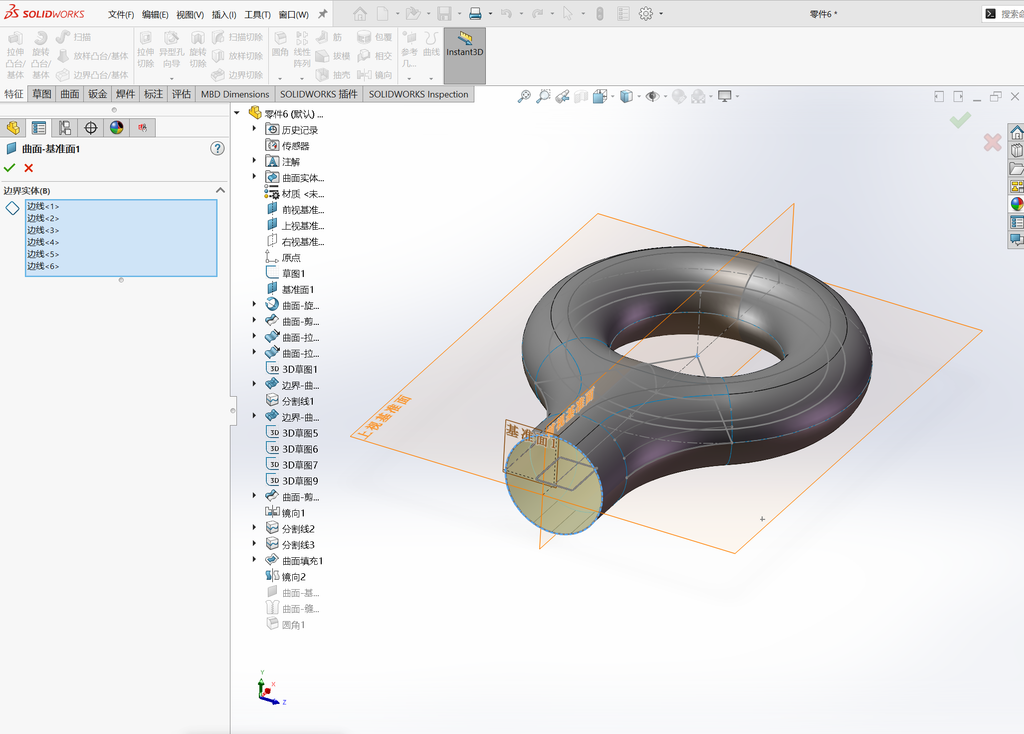

执行，曲面-平面区域，在如图所示的地方创建平面。

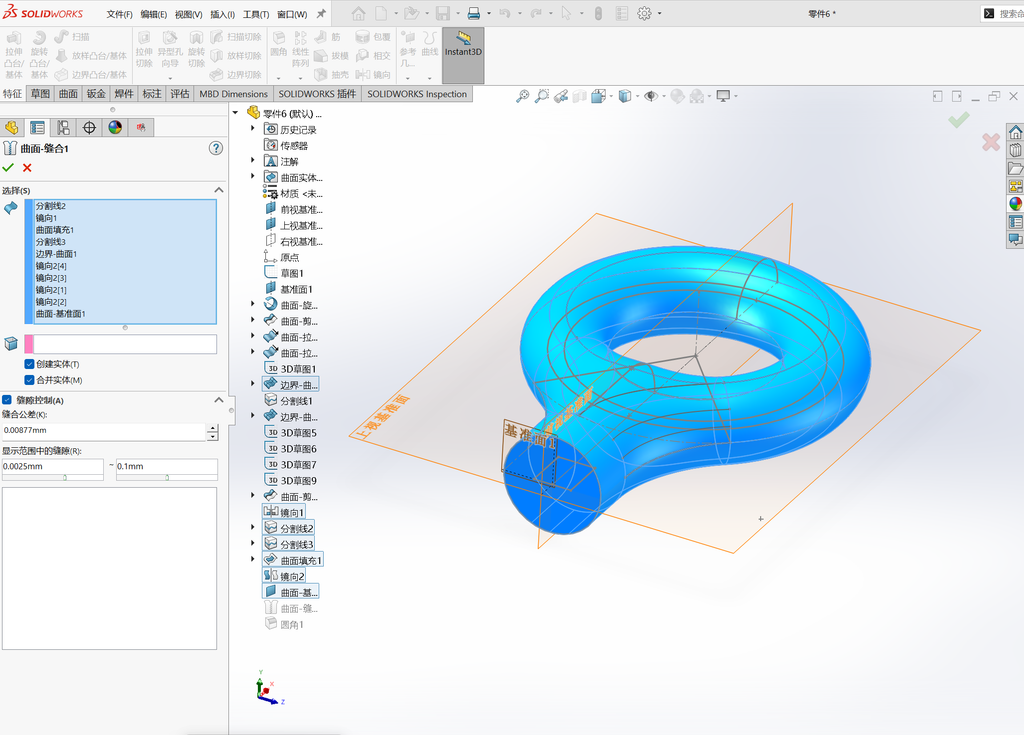

对所有面进行曲面缝合，勾选创建实体，勾选合并实体。

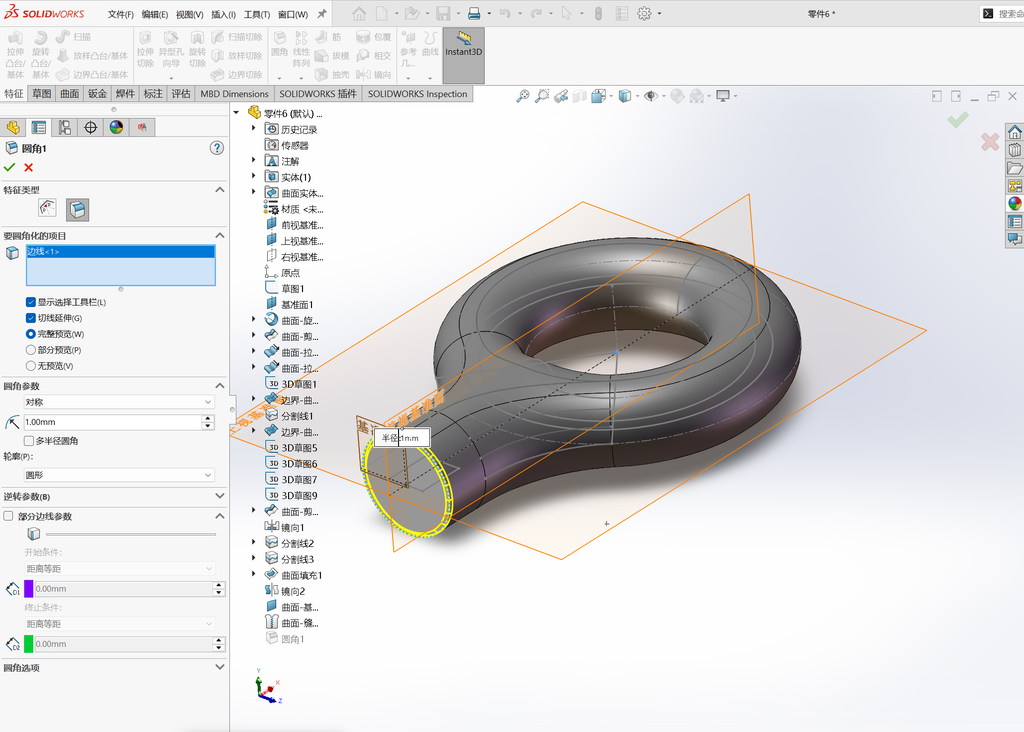

对图中边缘进行倒圆角。
