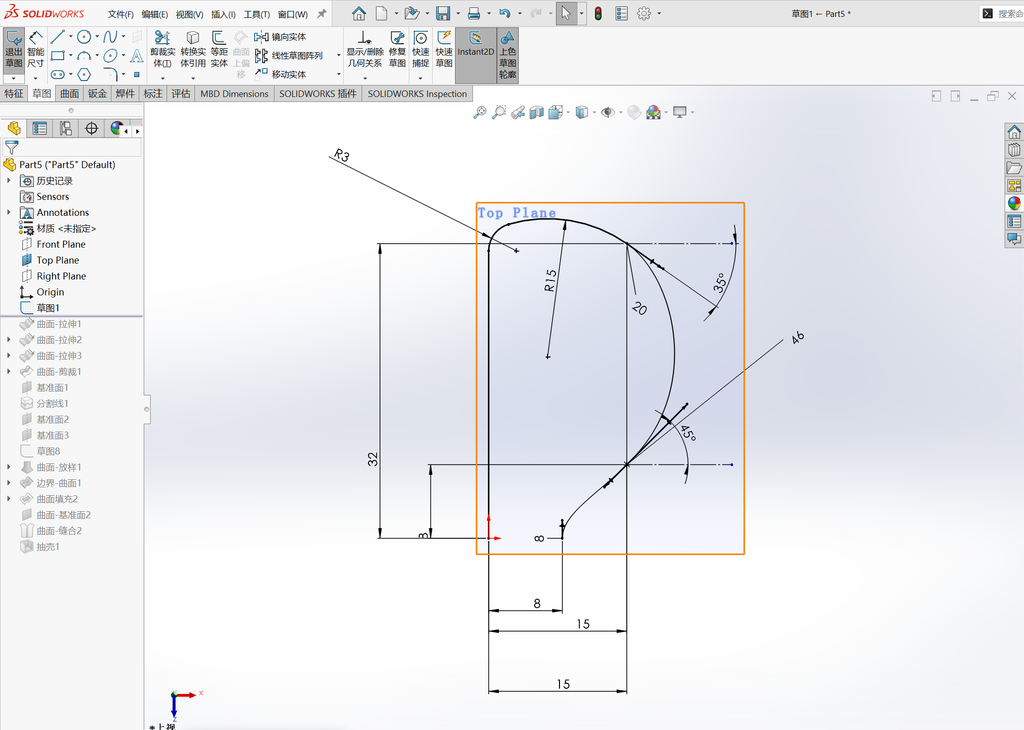

在上视基准面绘制如图所示的草图1。

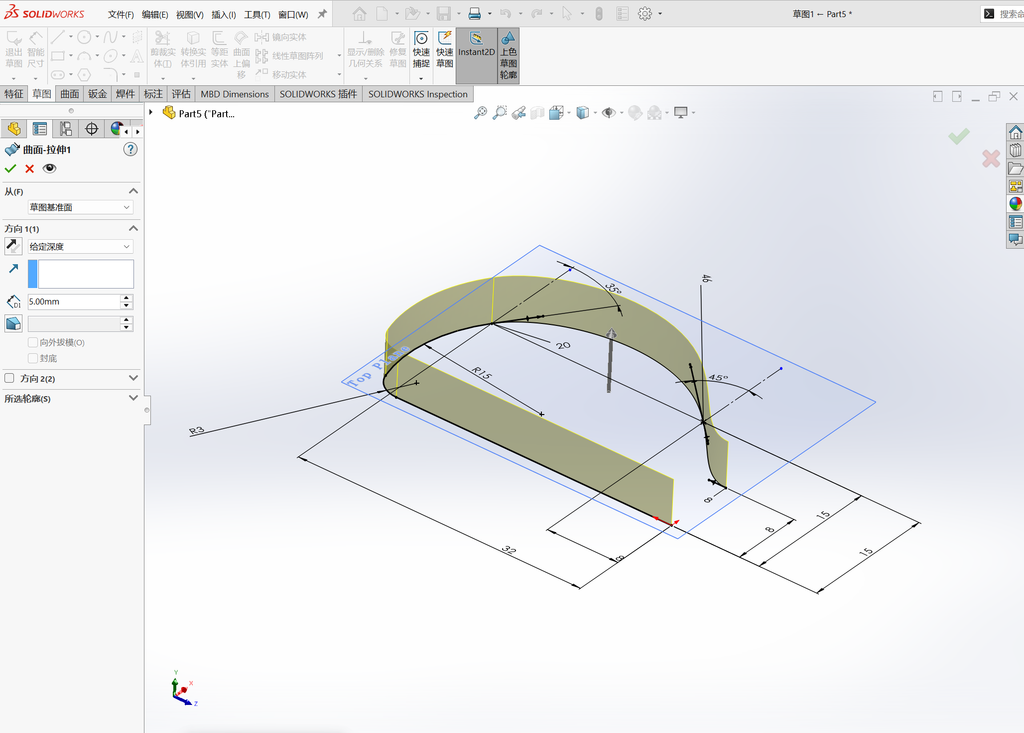

对草图1进行曲面拉伸。

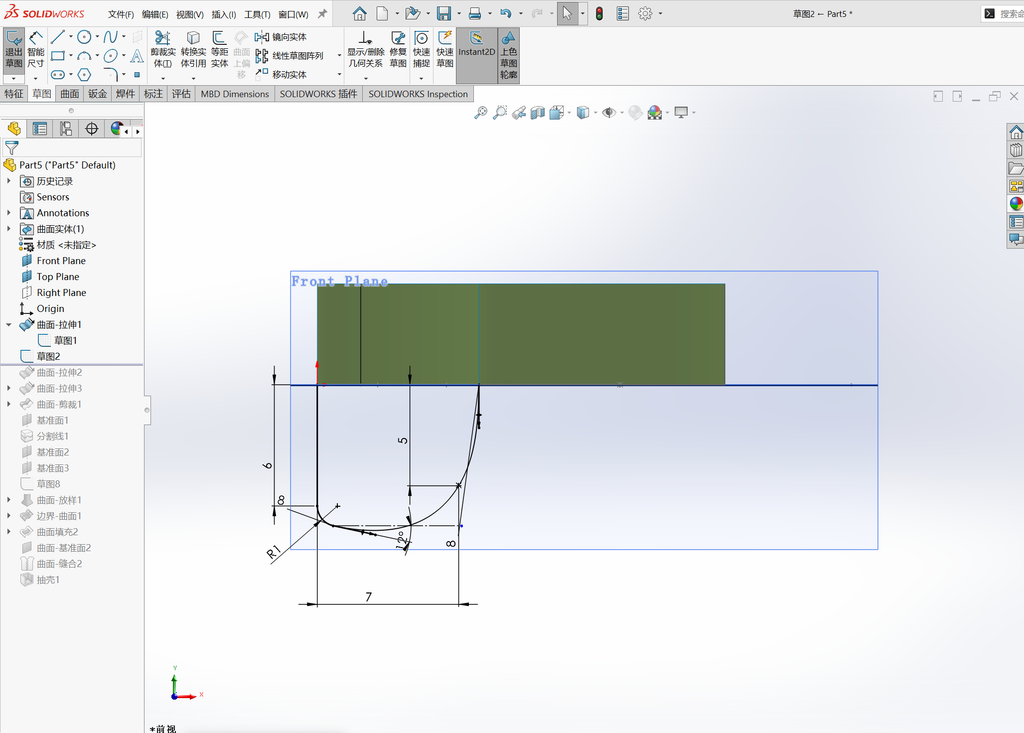

在前视基准面绘制如图所示的草图2。

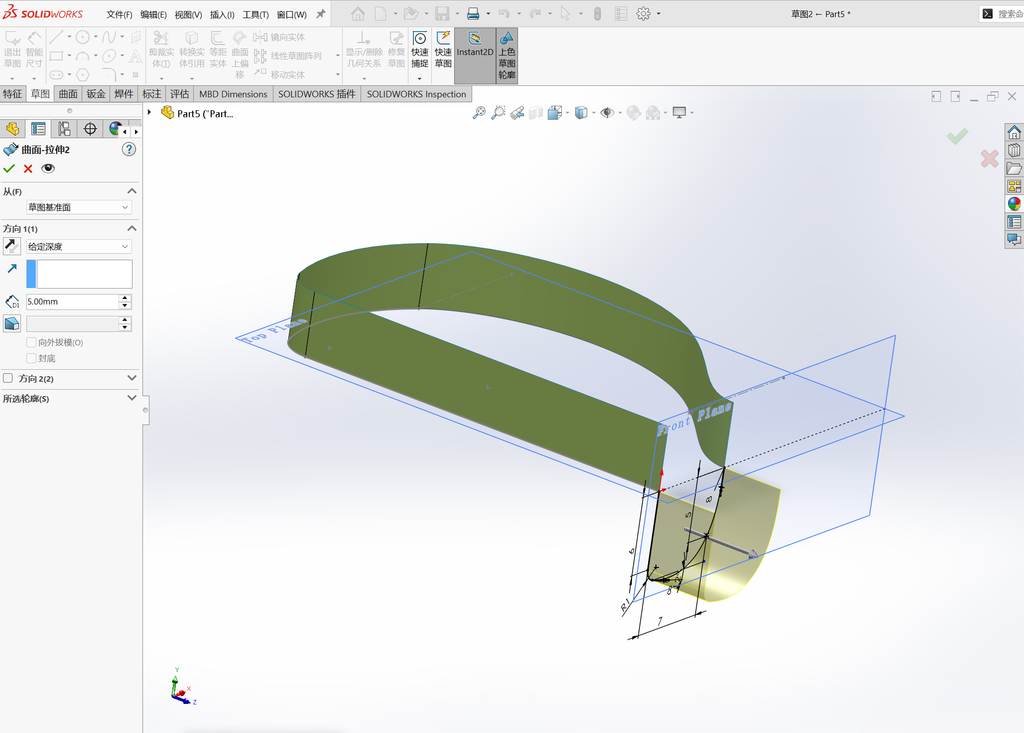

对草图二进行曲面拉伸。

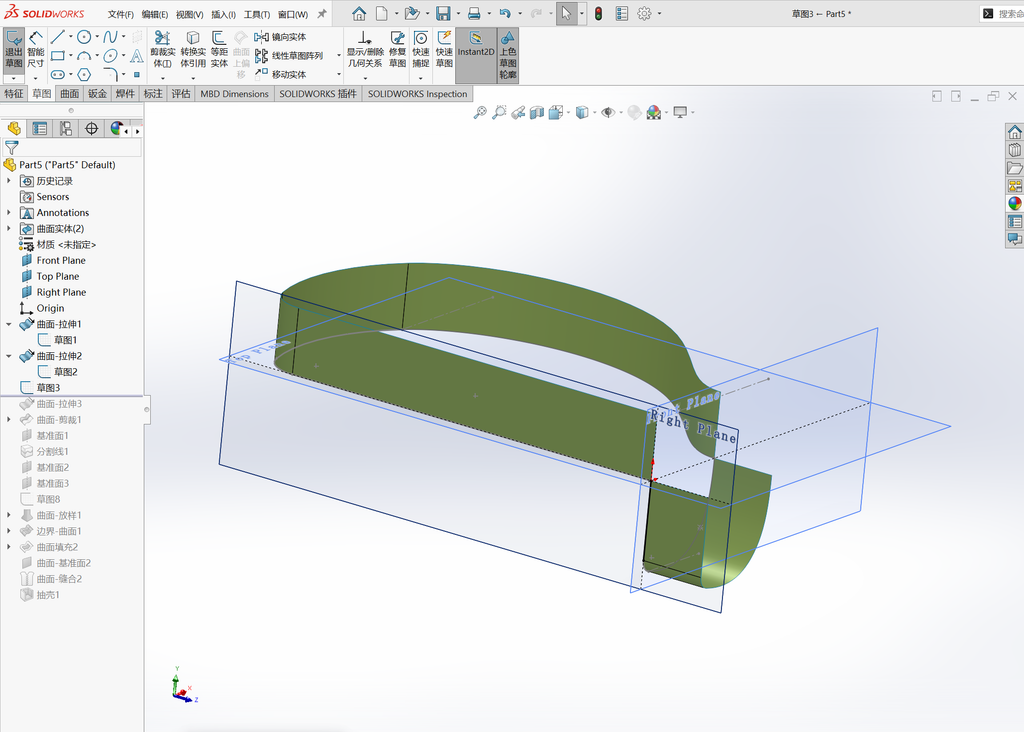

在右视基准面将如下的边缘进行转换实体引用（图中黑色线段），为草图3。

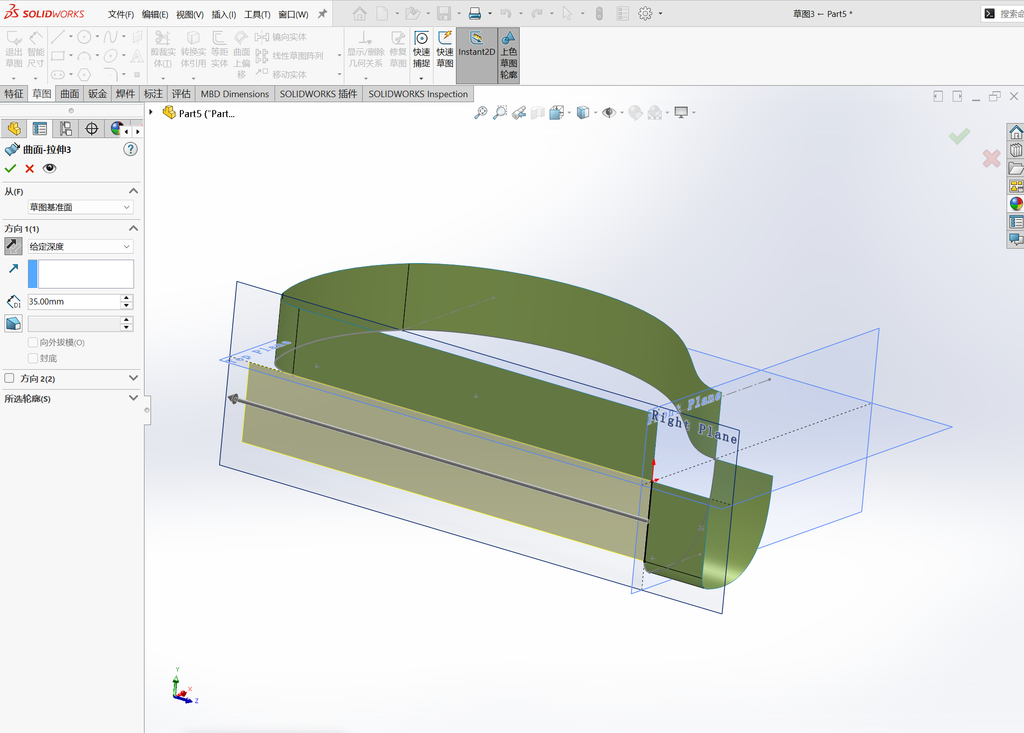

将草图3进行曲面拉伸，拉伸深度为35。

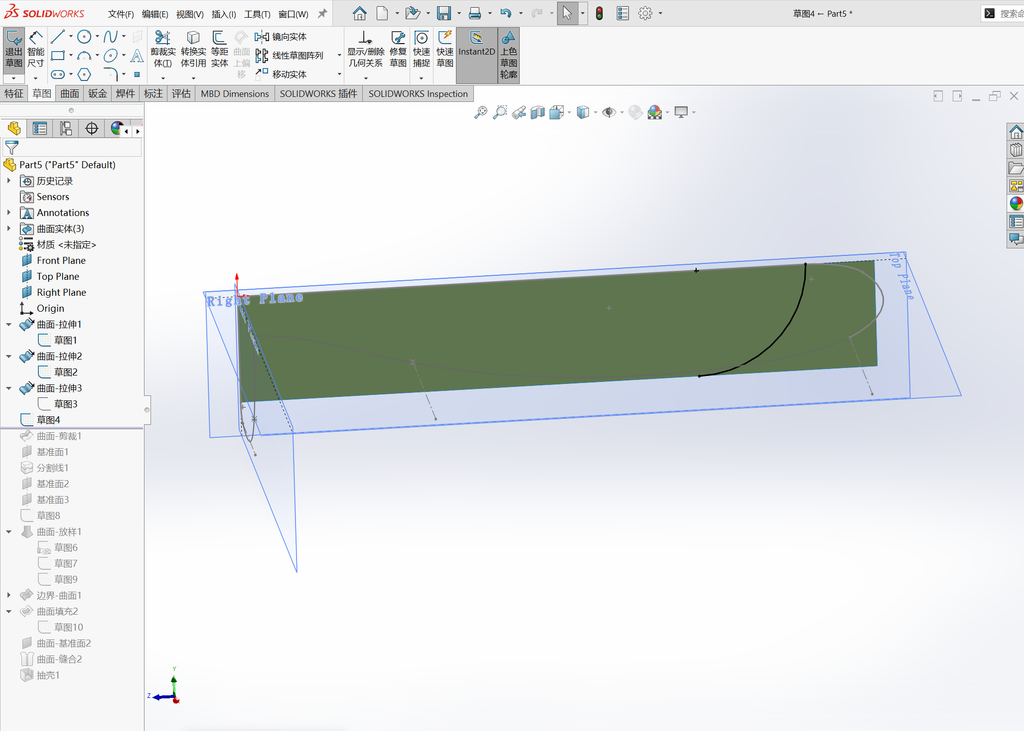

在右视基准面绘制圆弧，将圆弧的中心点设置重合约束，将圆弧与图中面的下边缘设置相切约束，圆弧的另一个端点也落在面的上边缘，为草图4。

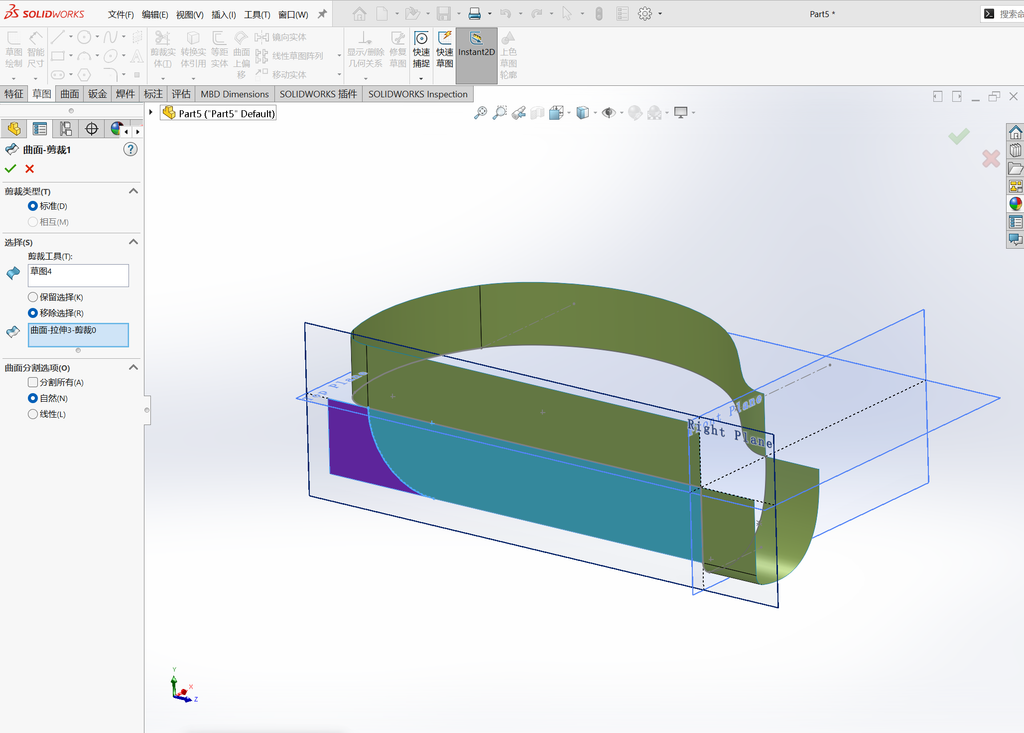

执行：曲面裁剪，用刚刚绘制的草图裁剪掉如图所示的紫色部分。

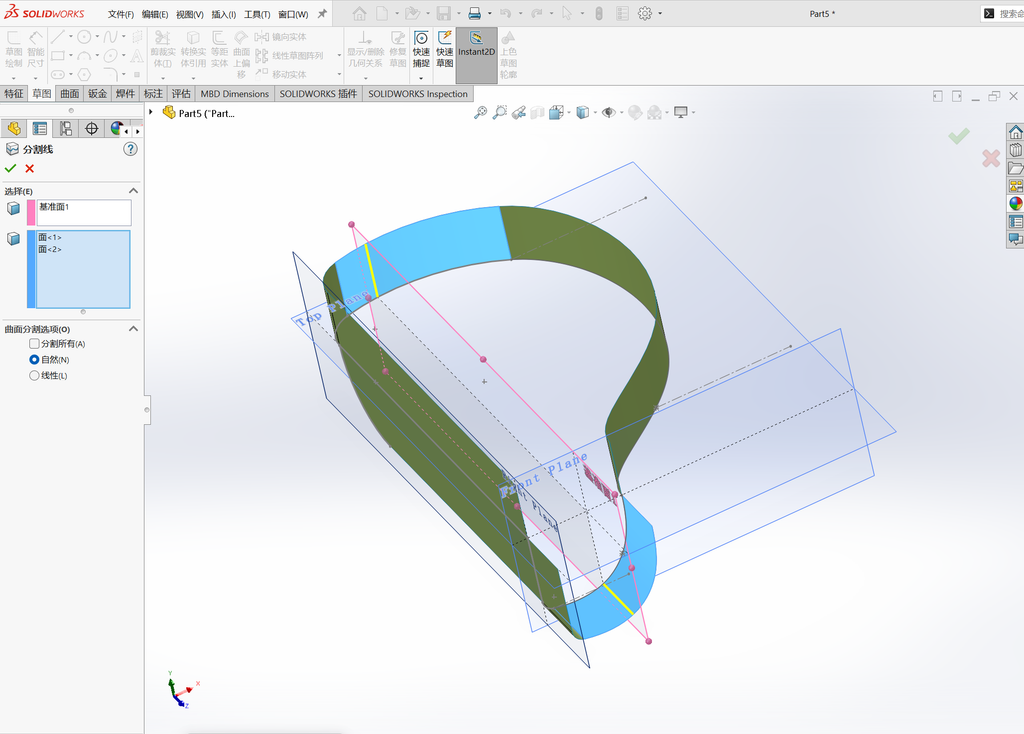

执行：插入-曲线-分割线，用基准面以将如图所示的两个蓝色面进行分割。

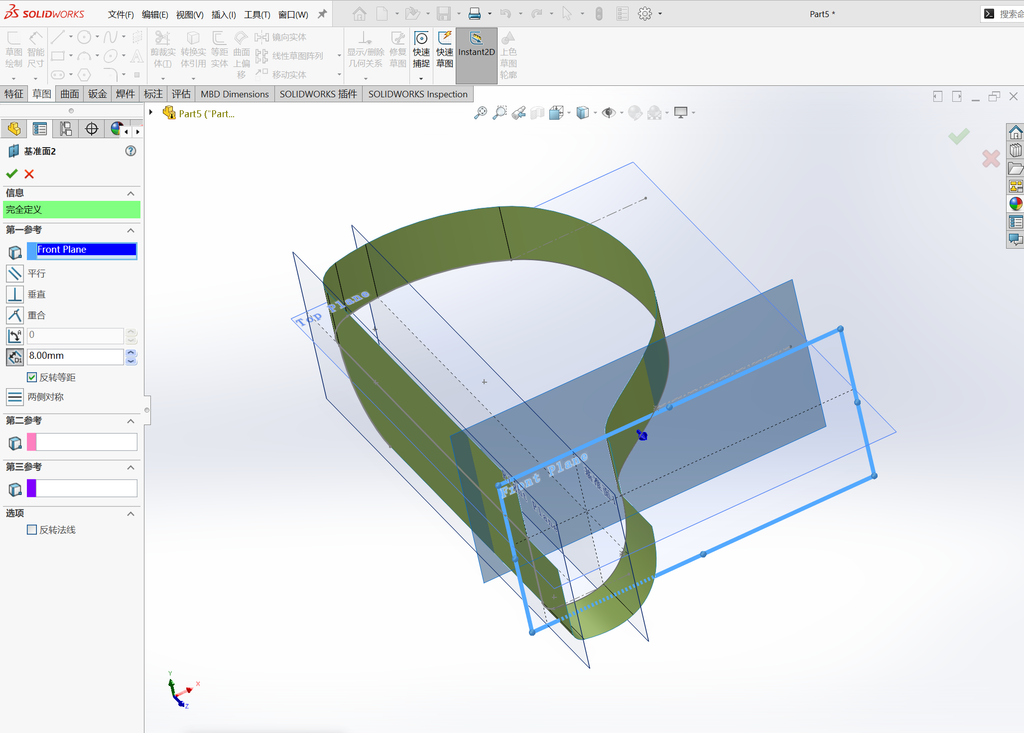

执行：参考几何体-基准面，然后将前视基准面偏移出5mm的距离。创建基准面2。

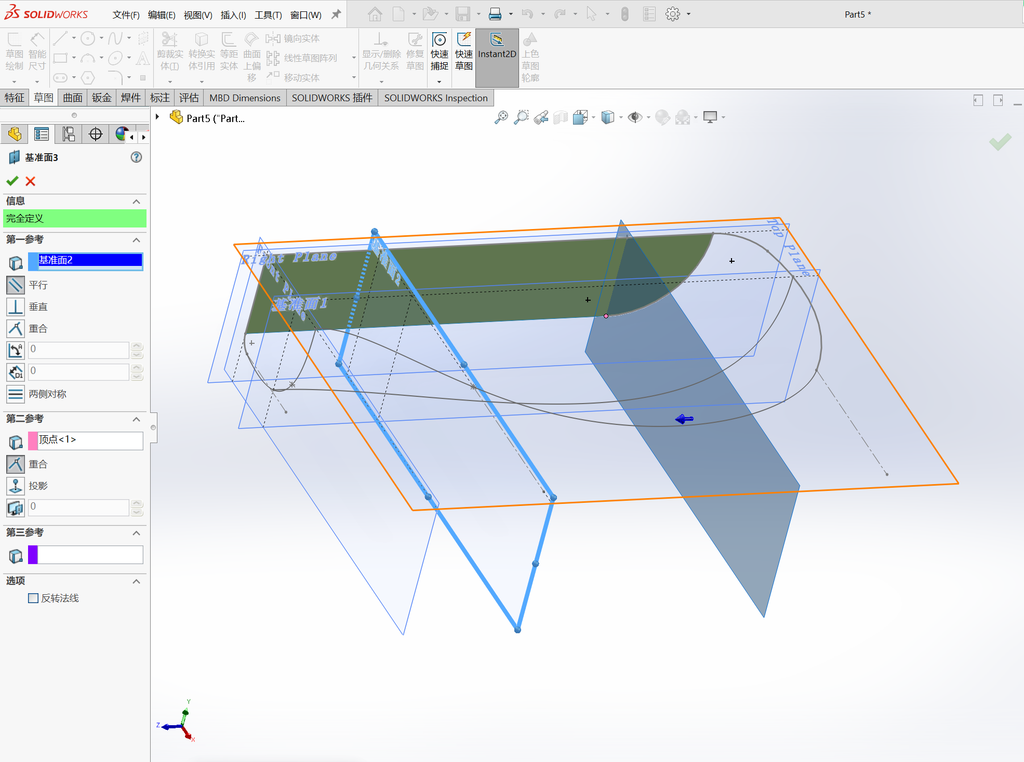

接着创建基准面3，参考是基准面2和图中标注的粉色点。

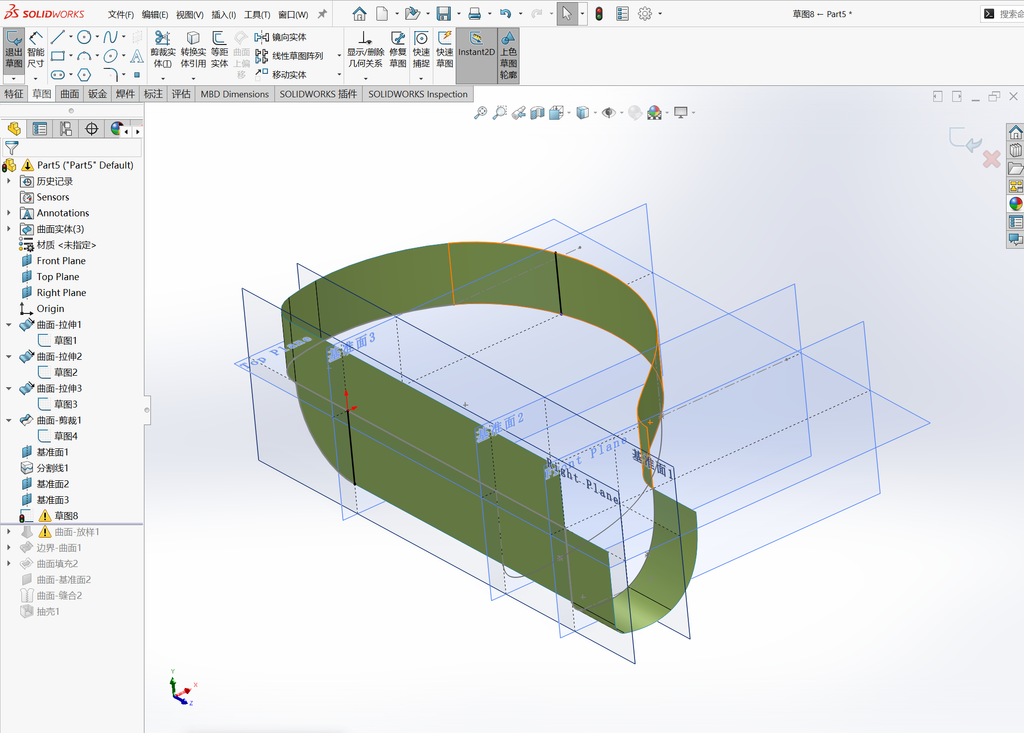

找到：工具-草图-交叉曲线，分别带你加基准面3和曲面拉伸1和曲面拉伸3，得到图中的草图（黑色线段）。

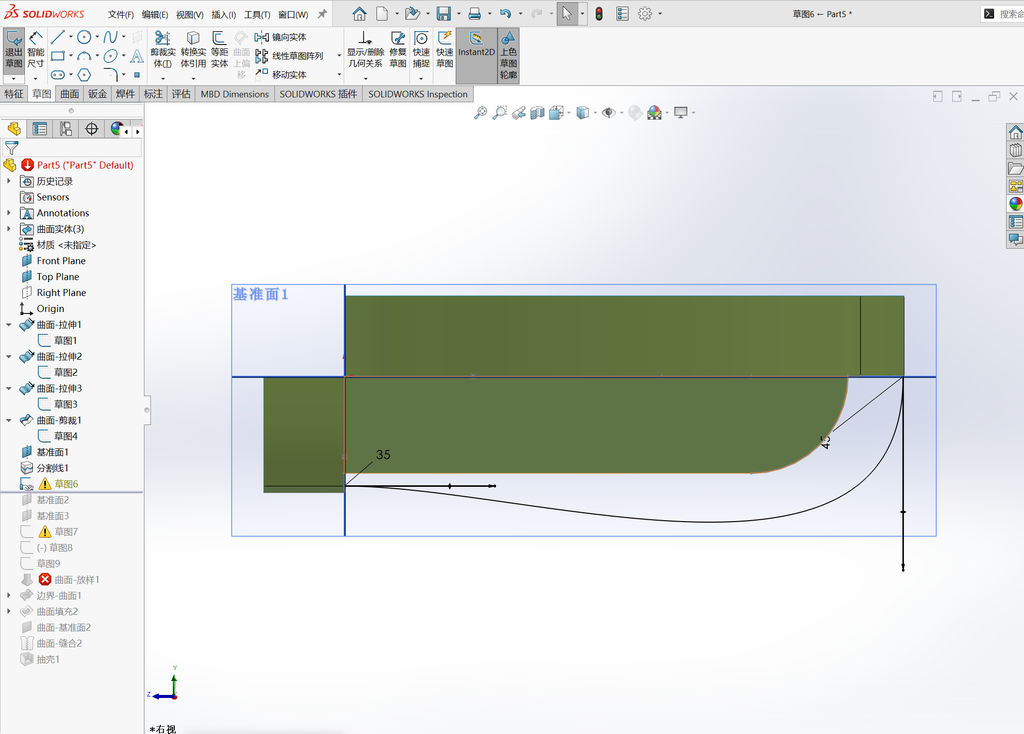

在基准面1绘制如图所示的草图。

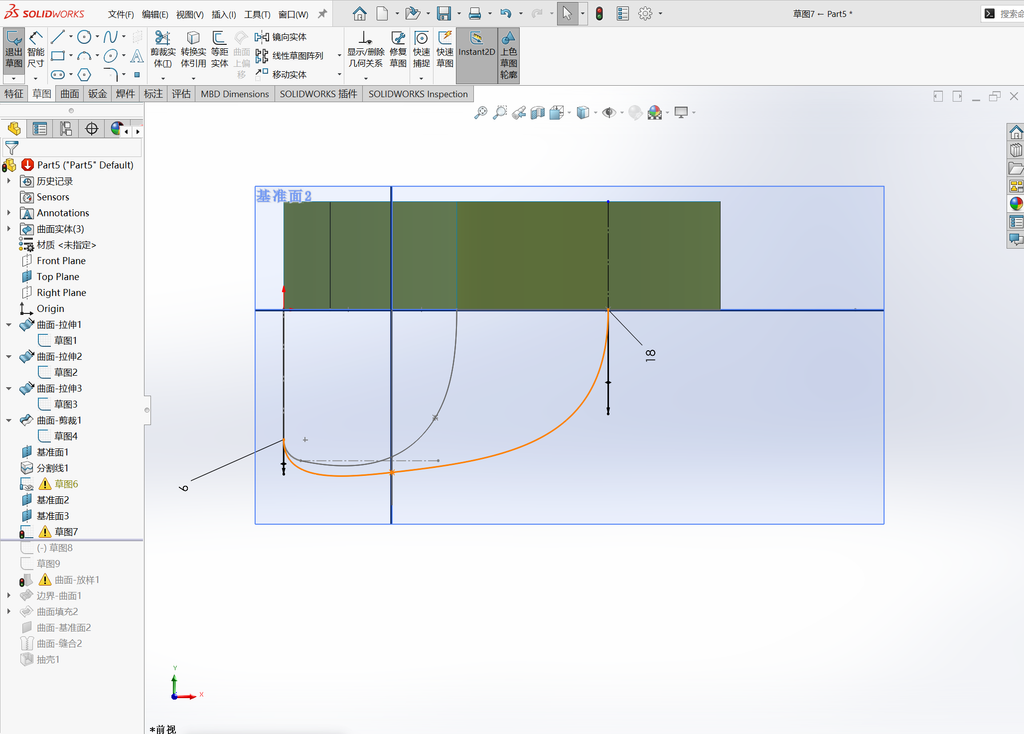

在基准面2上绘制如图所示的草图。

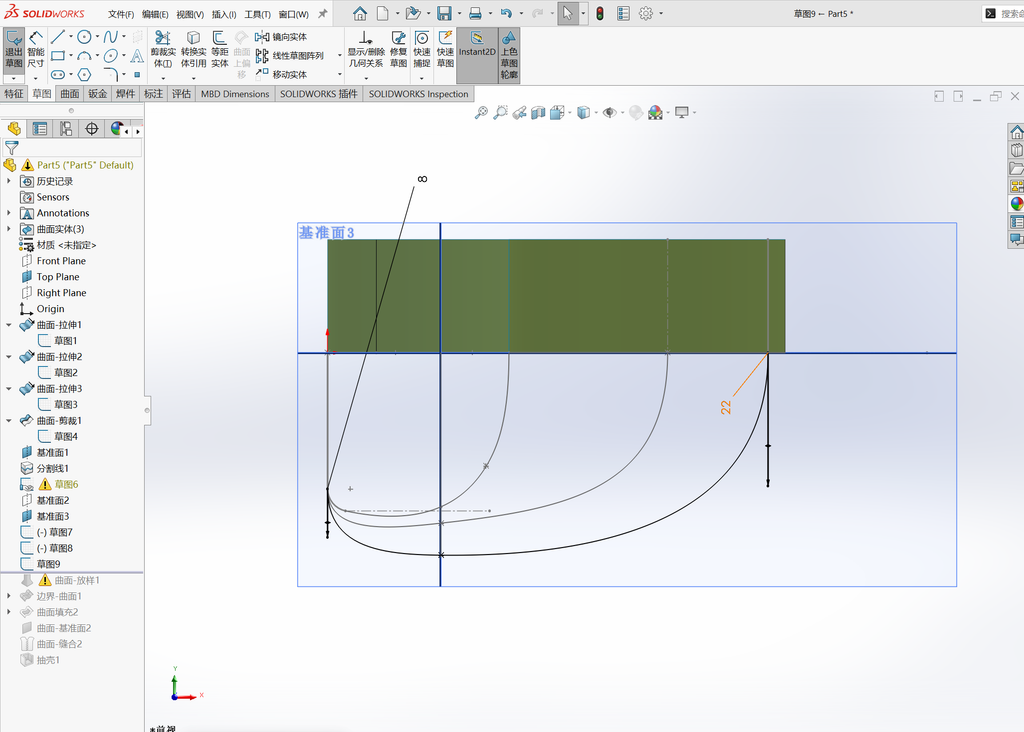

在基准面3上绘制如图所示的草图。

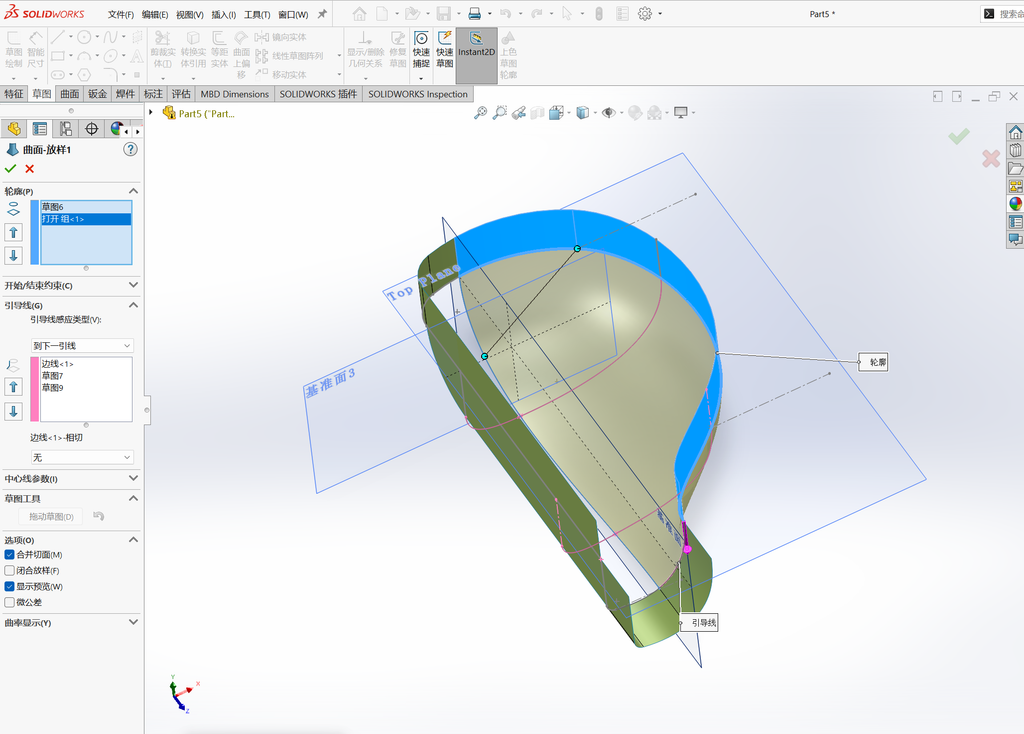

执行：曲面放样。连哭哦选择图中绿色点所在的一整条曲线（注意其中一条用selector manager去选），引导线分别选择图中3条标注的粉色线。注意与蓝色面相邻的那条线设置“与面相切）。

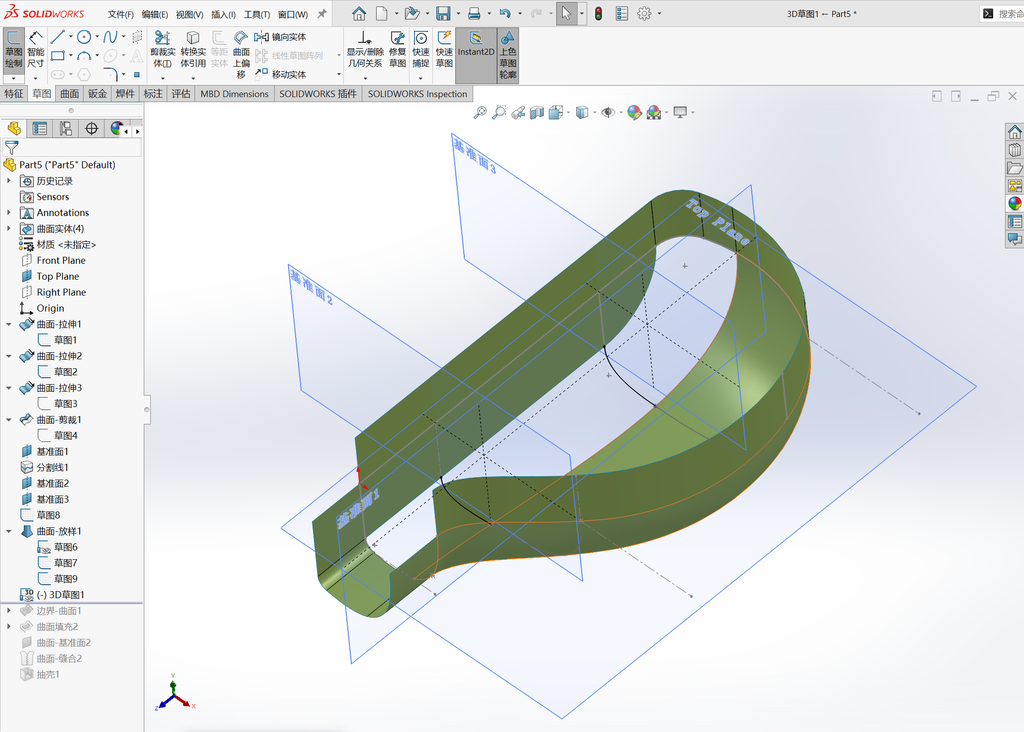

创建3D草图，提取出图中所示的线段（黑色），（转换实体引用，再进行曲线裁剪）。

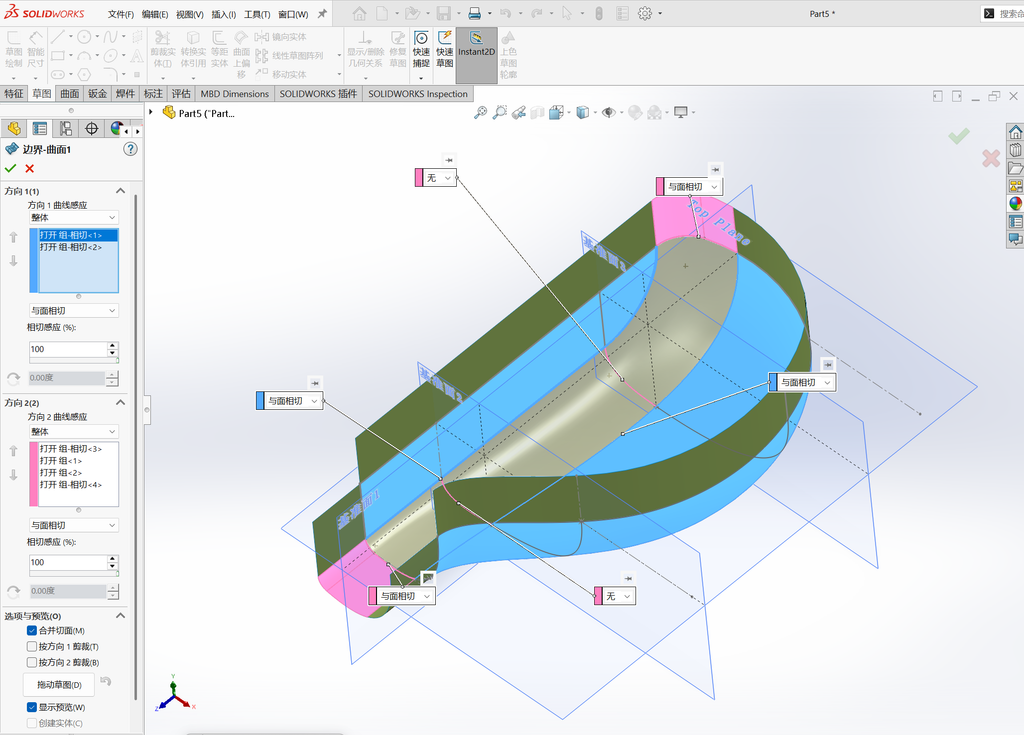

执行：边界曲面，方向1选择蓝色面相邻的边线，注意使用selector manager进行想要的完整边线的选择，设置与面相切，引导线依次选择粉色面所在的边线和刚刚我们提取出来的(3D草图）线段，在如图所示的地方设置“与面相切“。

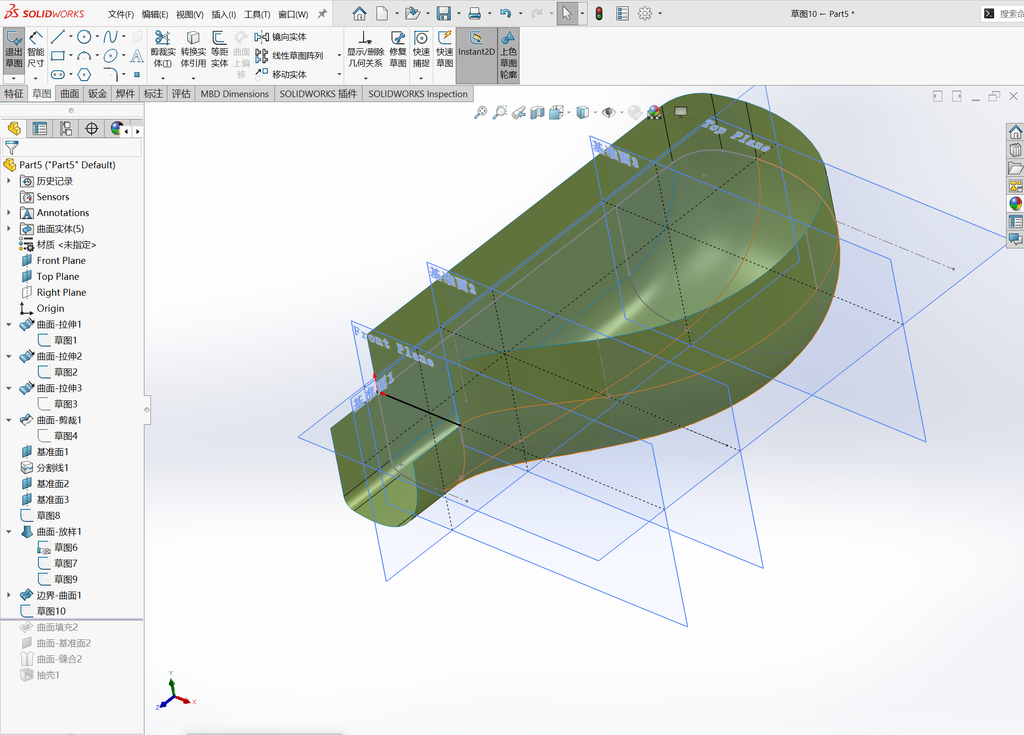

在前视基准面上绘制如图所示的线段（黑色）。

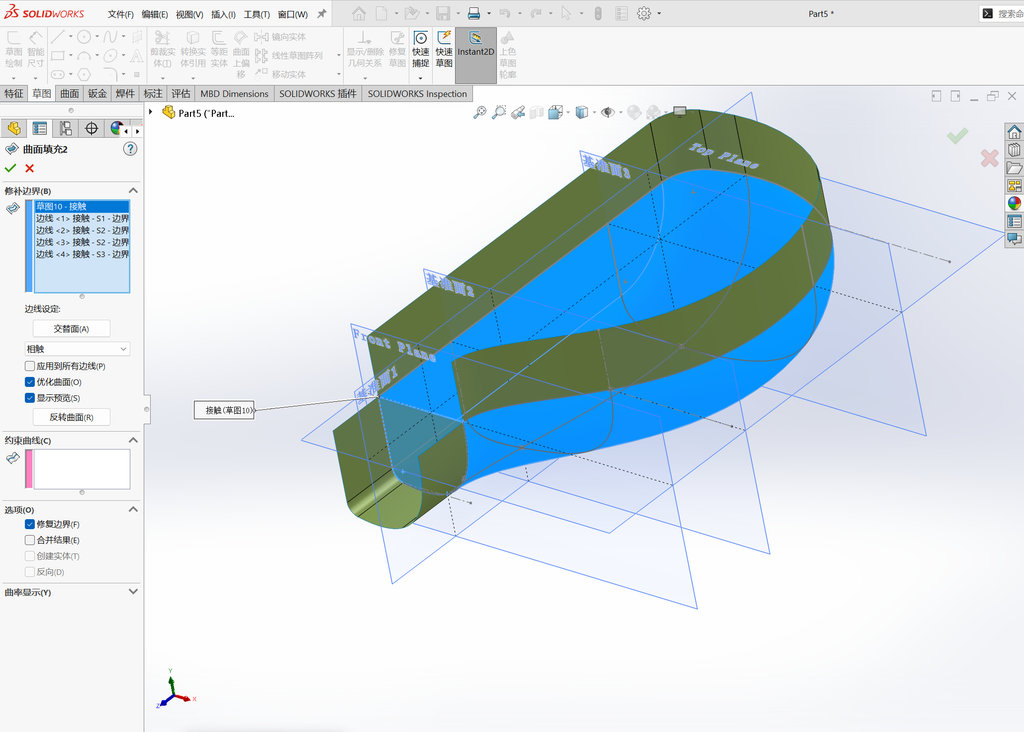

进行曲线填充，选择面的边缘和刚刚我们绘制的那个2D草图。

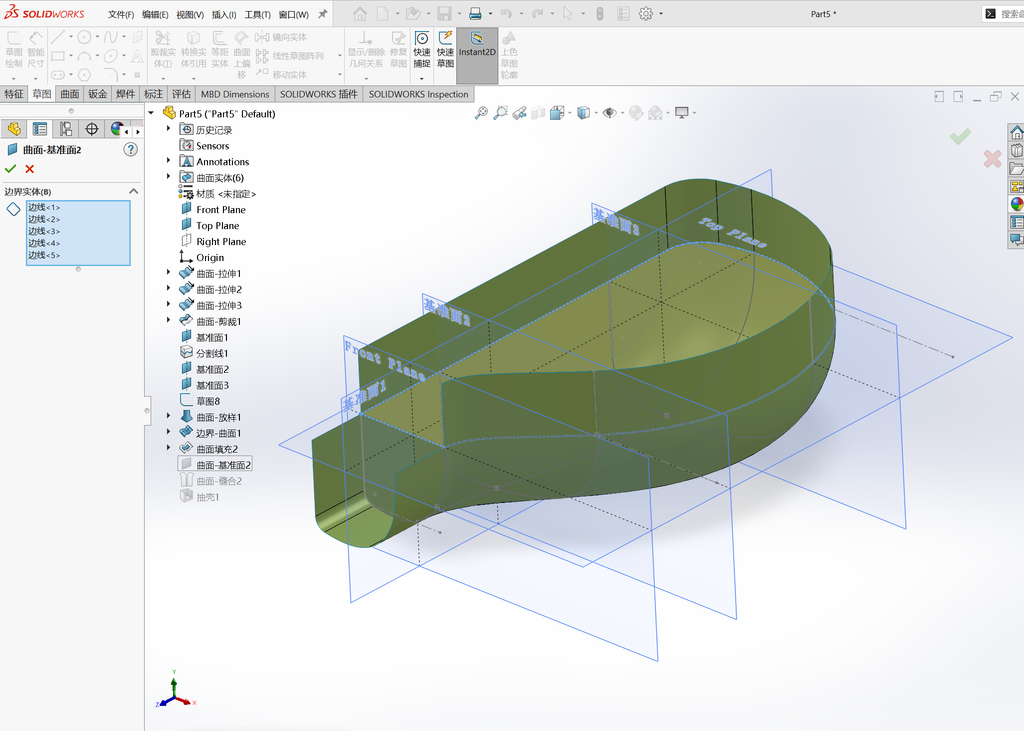

执行：曲面-平面区域，选择面的边缘创建平面。

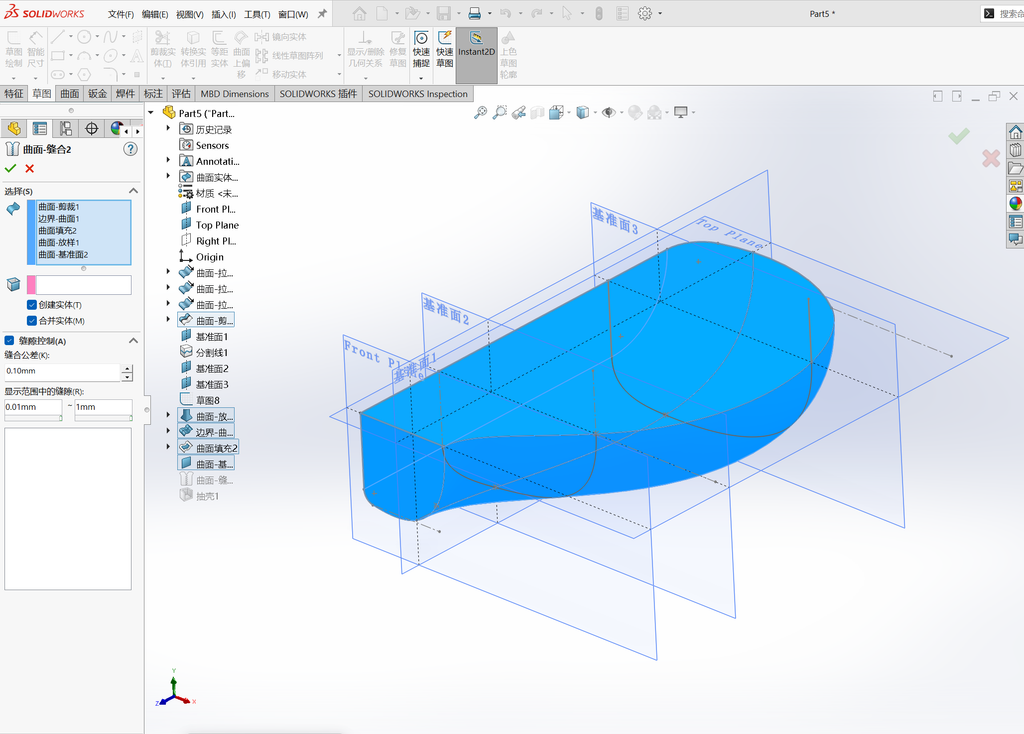

对所有面进行曲面缝合，勾选创建实体，勾选合并实体。

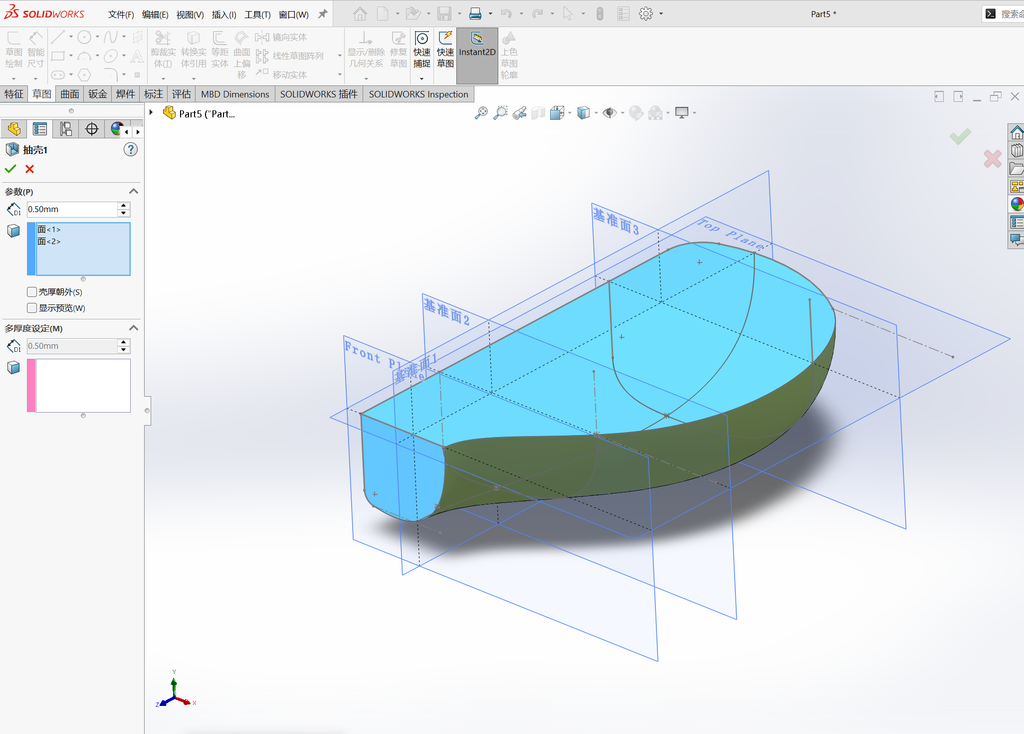

执行：抽壳，参数为0.5mm。

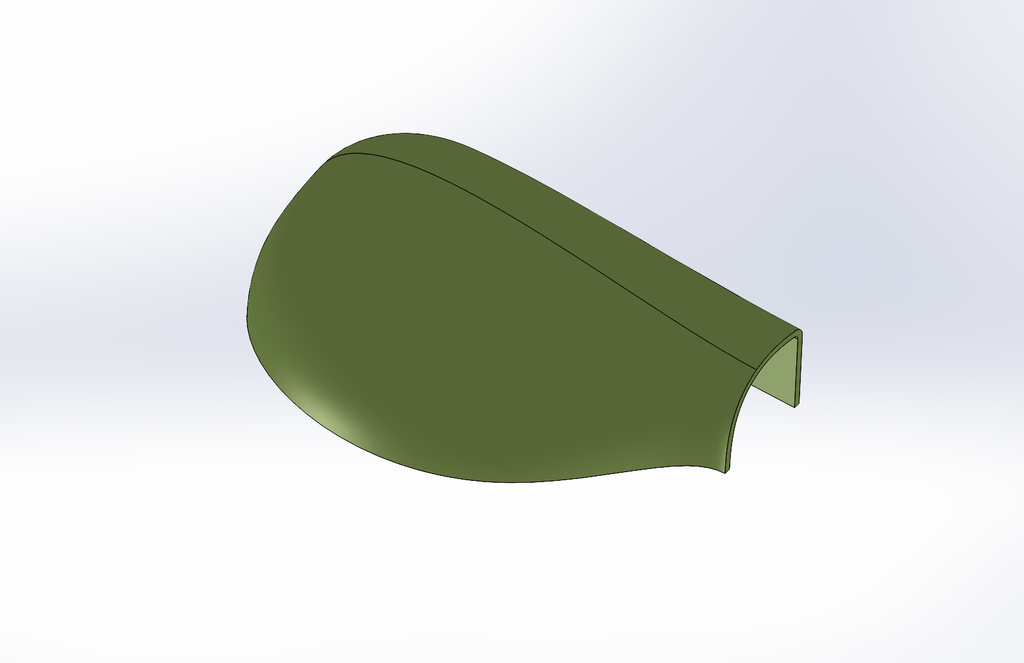

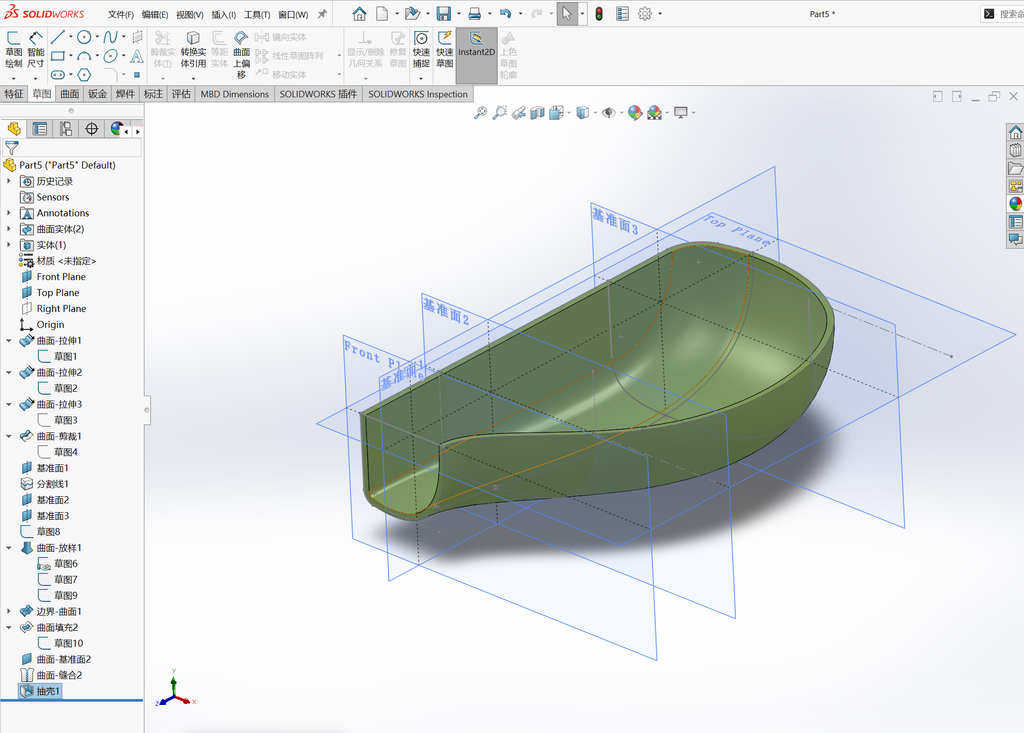

这是最终完成的效果。
