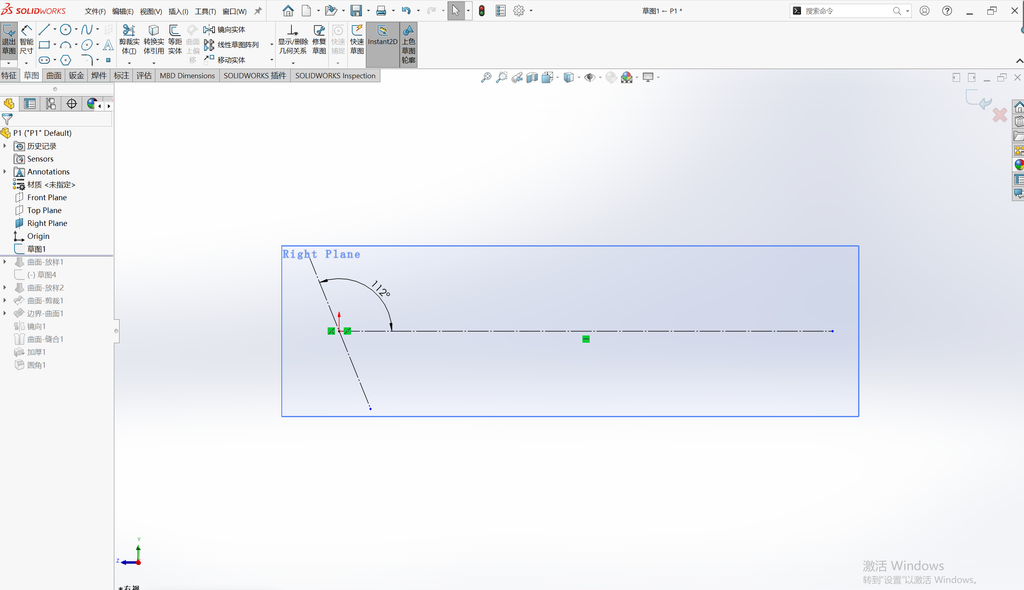

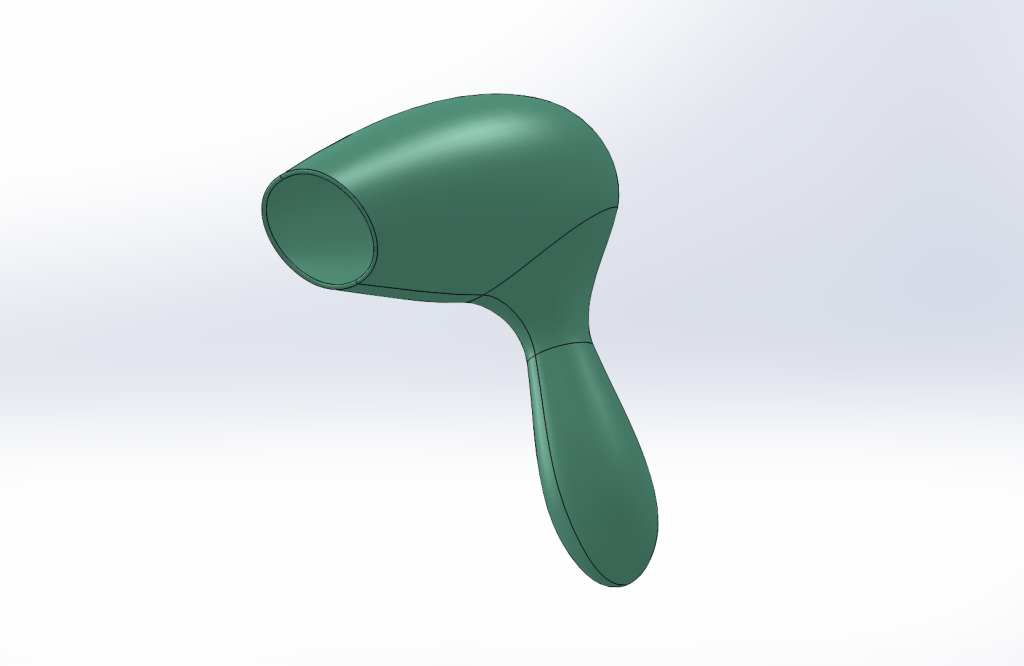

在右视基准面上·绘制如下草图，定义斜线角度与水平面角度为120°。并转换成构造线。

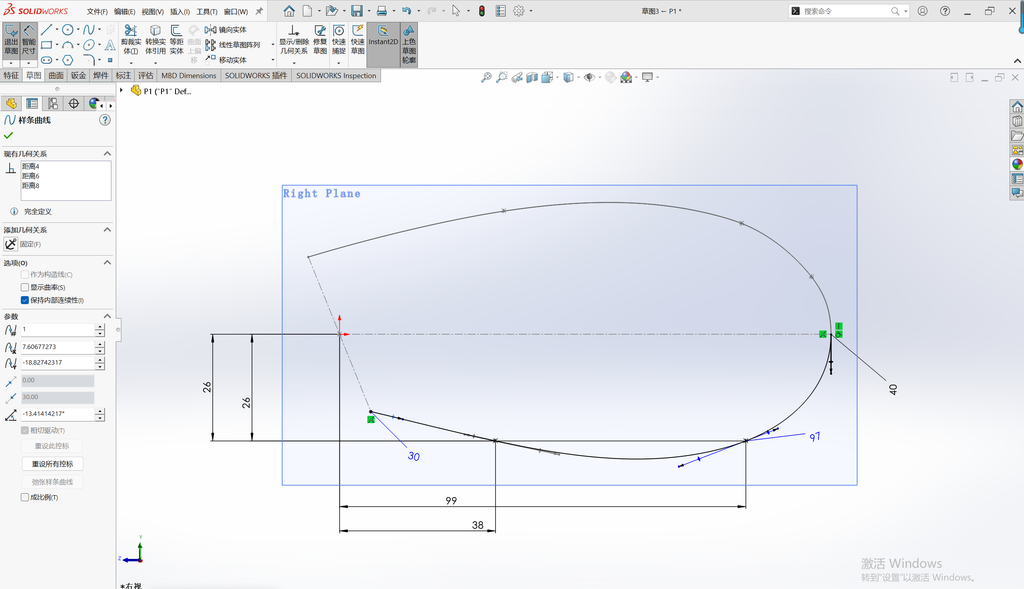

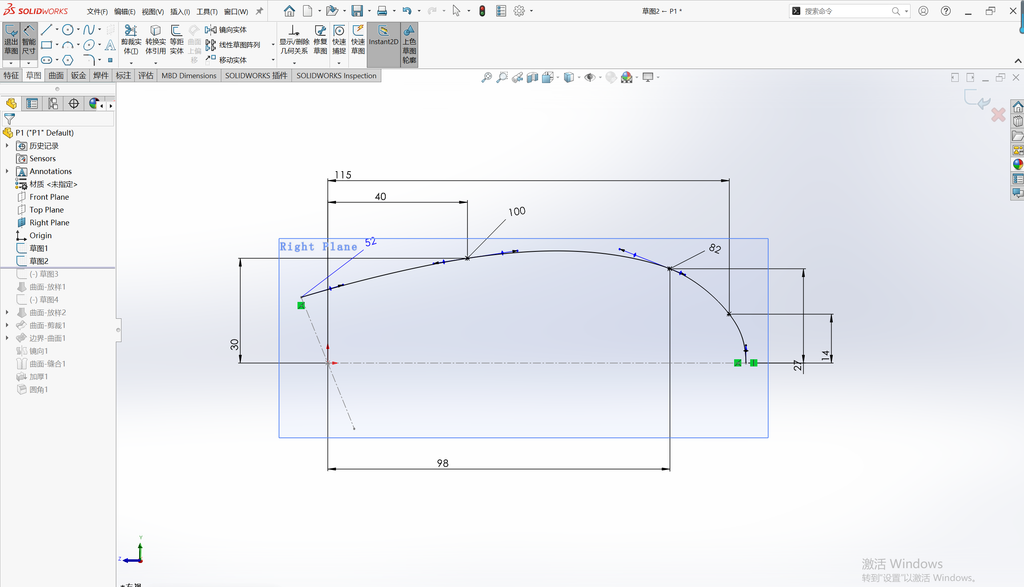

在右视基准面新建草图2，然后绘制如下的样条曲线。给最右侧结尾处的控标垂直约束。
在右视基准面绘制草图3。如图所示。

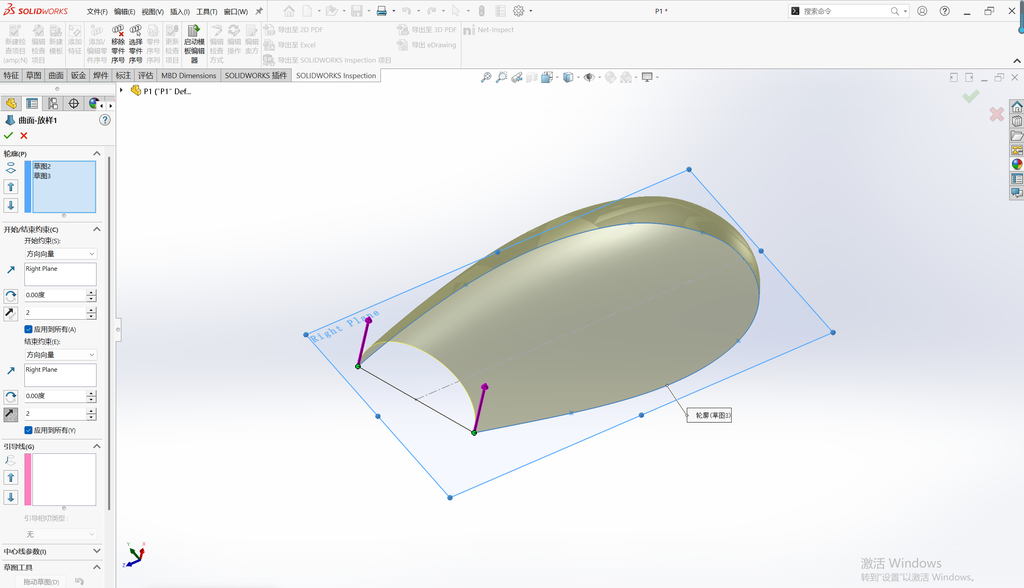

执行曲面放样命令，轮廓分别选择草图2和草图3，开始约束下拉选择方向向量，然后选择右视基准面，参数从默认的1改成2，结束约束也选择下拉的方向向量，参数也改成2。

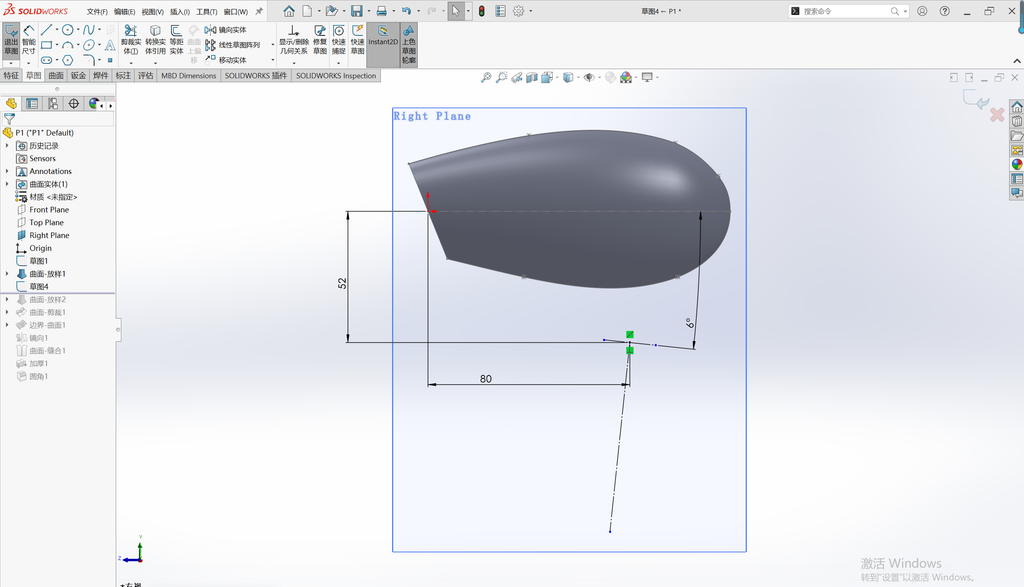

在右视基准面绘制如图所示的线段，然后将其变成构造线。

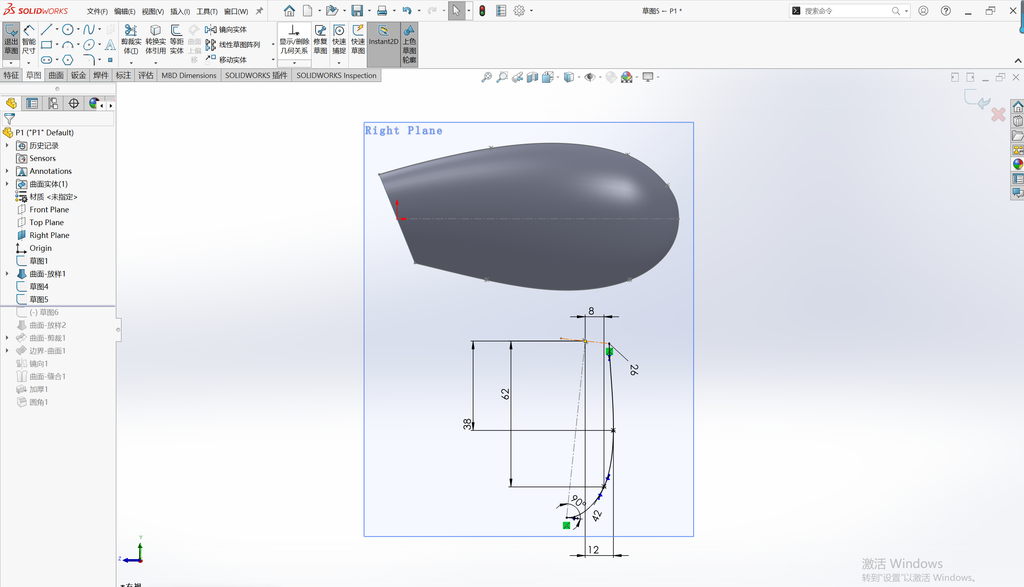

在右视基准面再绘制一个草图5，如图所示。

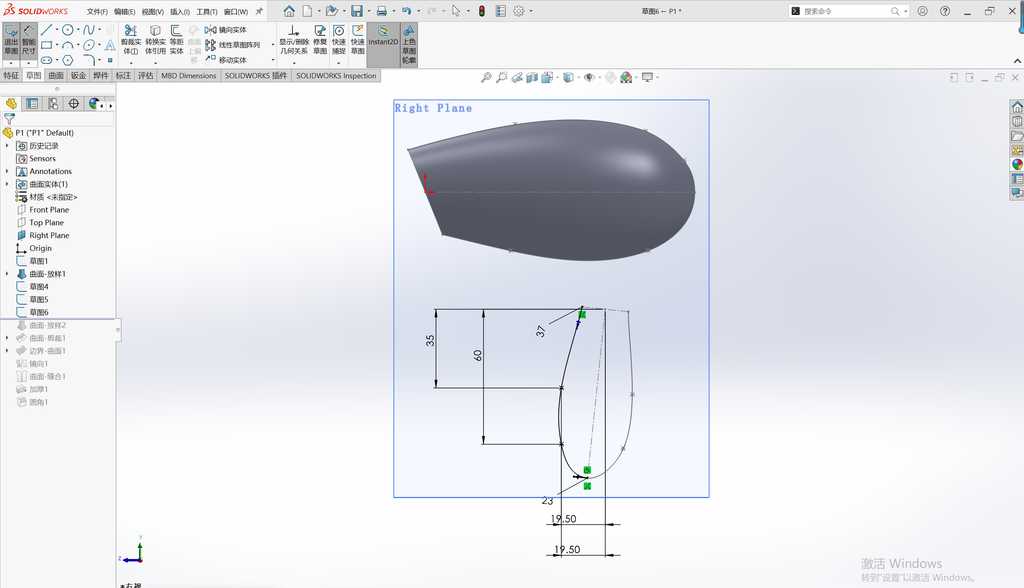

在右视基准面再绘制一个草图6，如图所示。

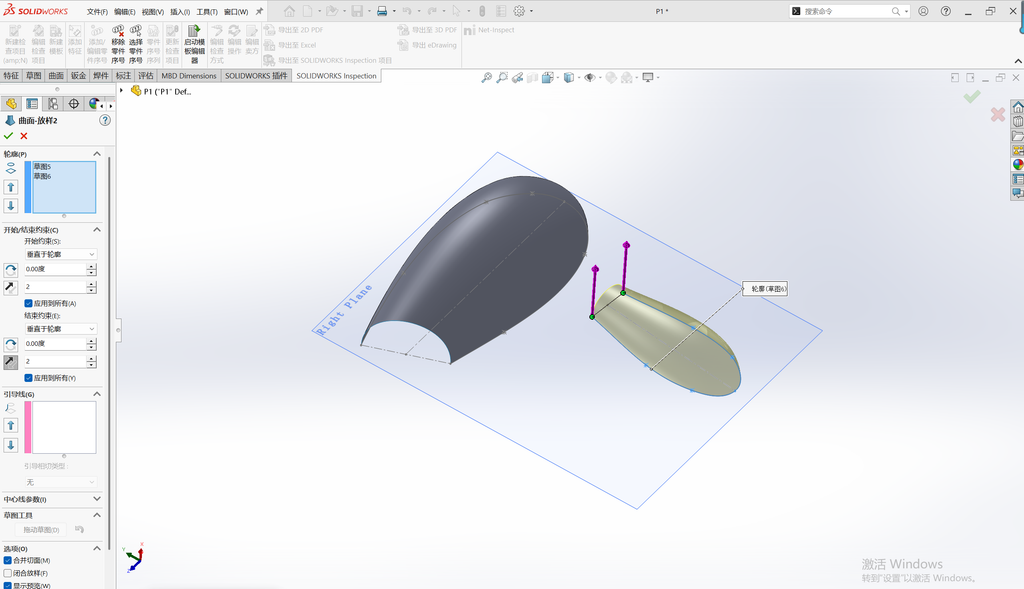

执行曲面放样，选择草图5和草图6，开始约束和结束约束选择下拉的垂直于轮廓，参数改成2。

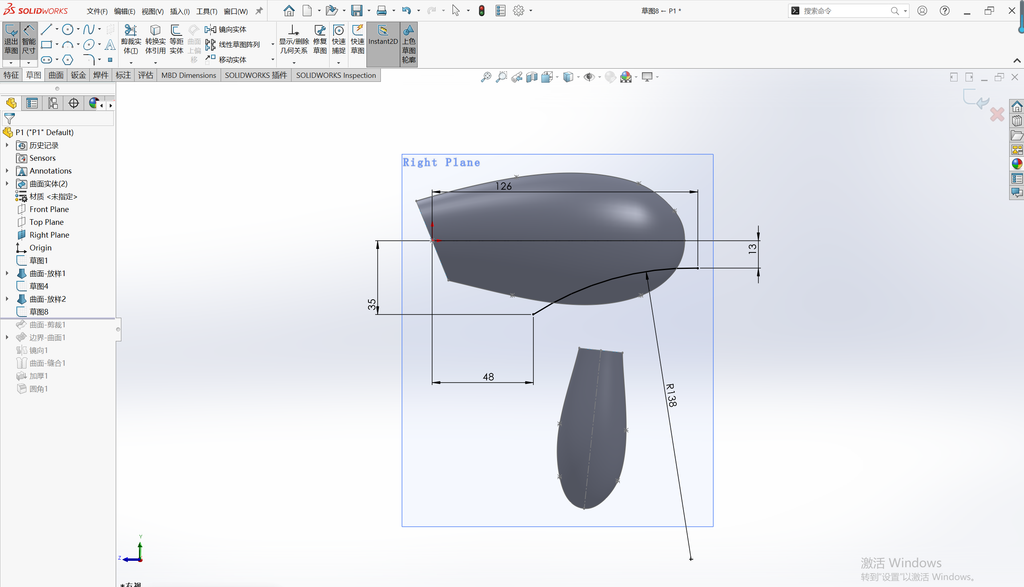

在右视基准面再绘制一个草图8，如图所示。

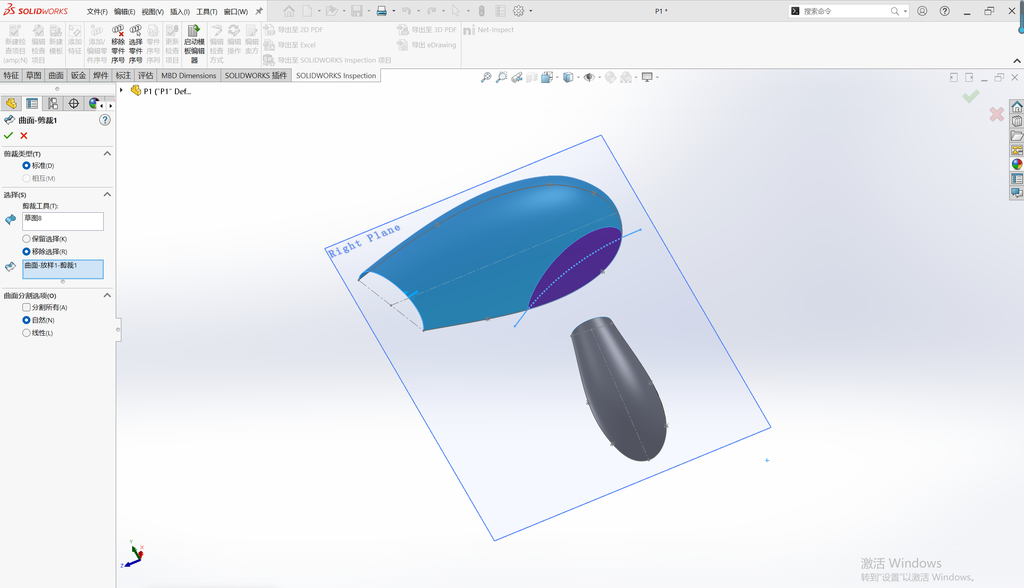

执行曲面剪裁，用草图裁剪曲面，移除紫色部分。

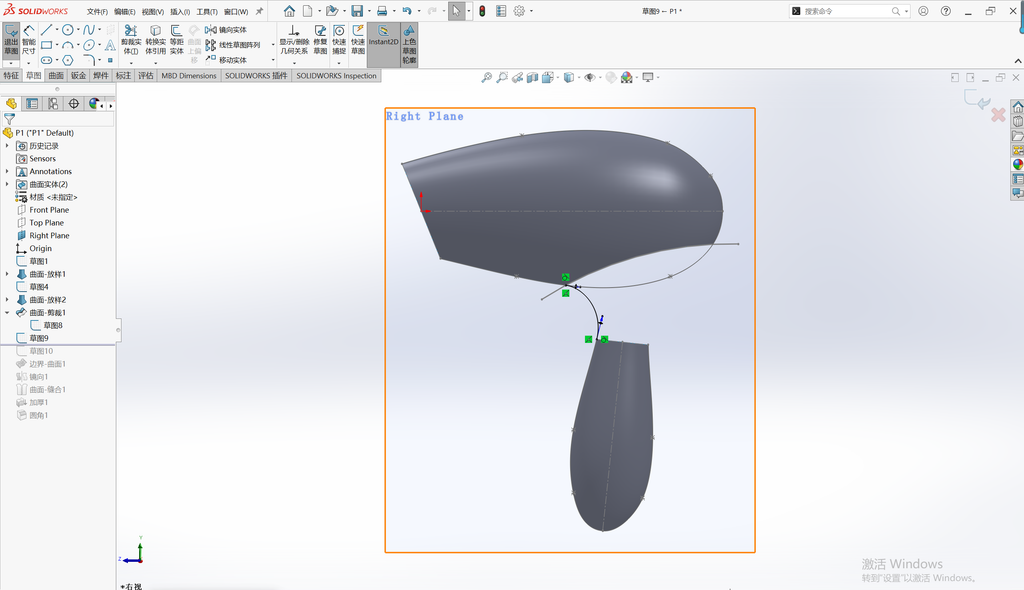

在右视基准面绘制草图9，用样条曲线，然后跟首尾衔接的线这是相切约束。
在右视基准面绘制草图10，用样条曲线，然后跟首尾衔接的线设置相切约束。

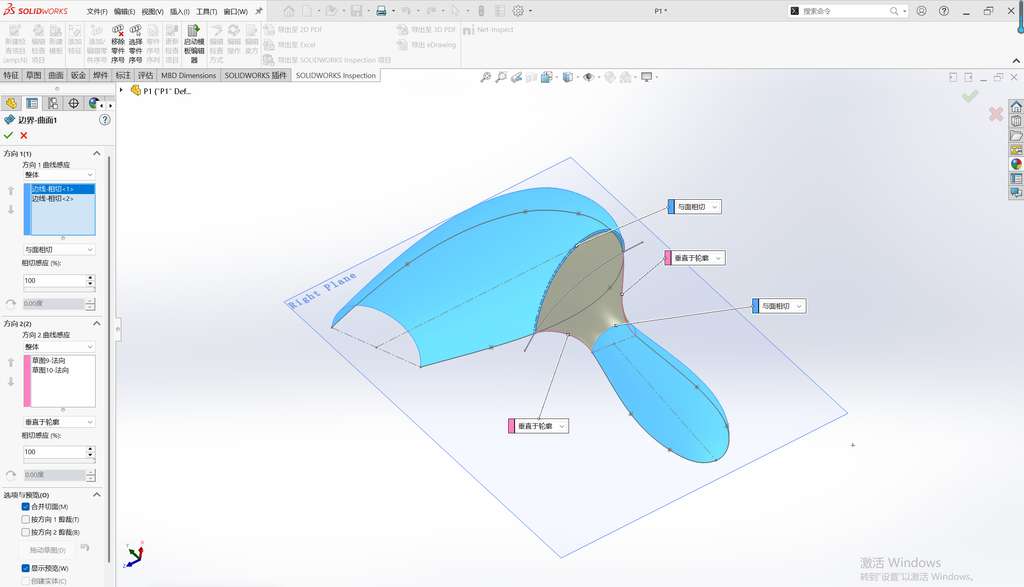

执行边界曲面，选择之前绘制的两个面的边缘，设置为与面相切，相切感应100，方向2设置为垂直于曲面，相切感应100。

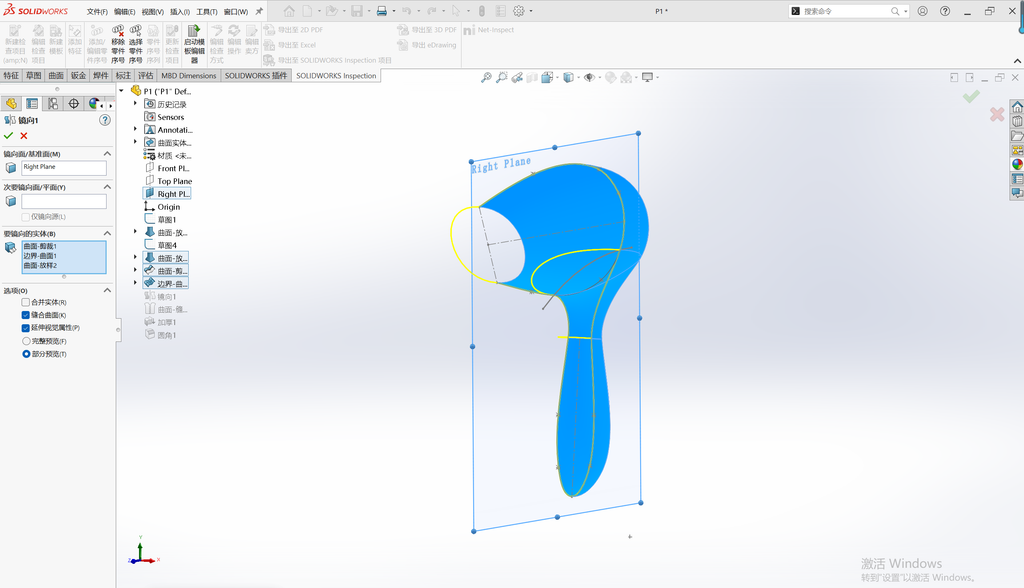

执行镜像。

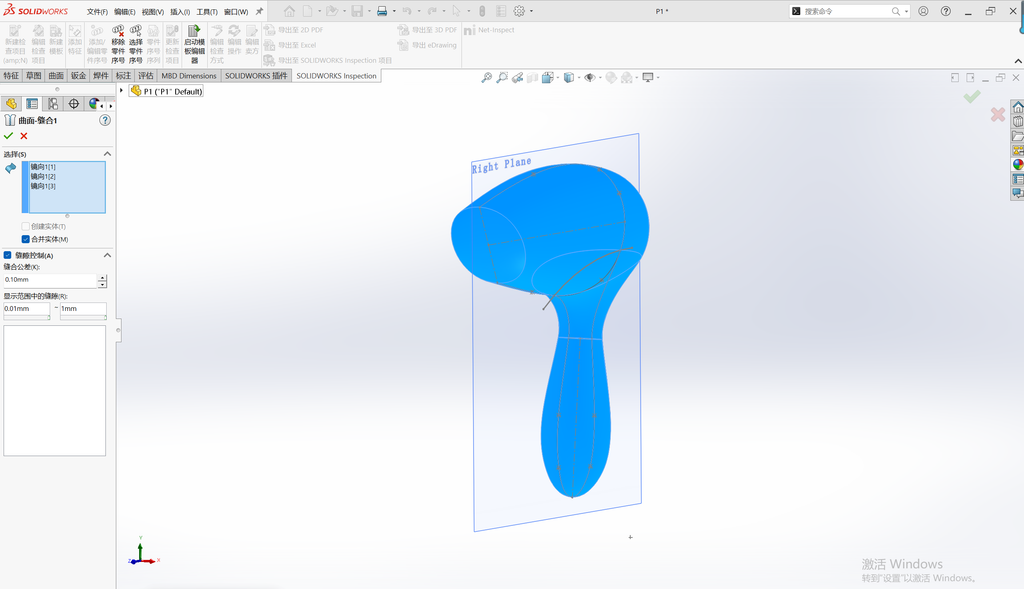

执行缝合曲面。

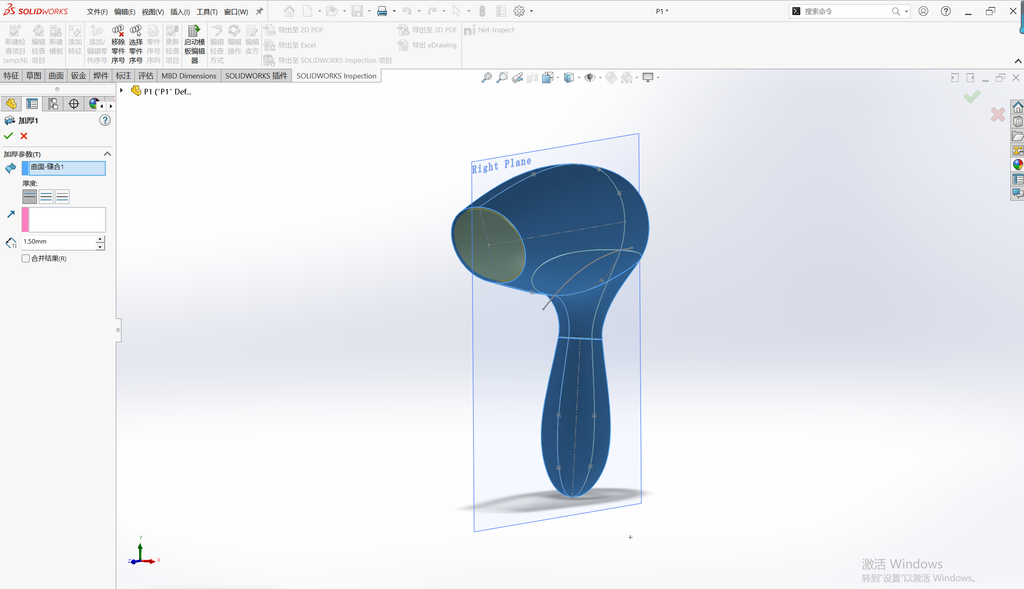

执行：插入-凸台/基体-加厚。对生成的面进行加厚，厚度为1.5。

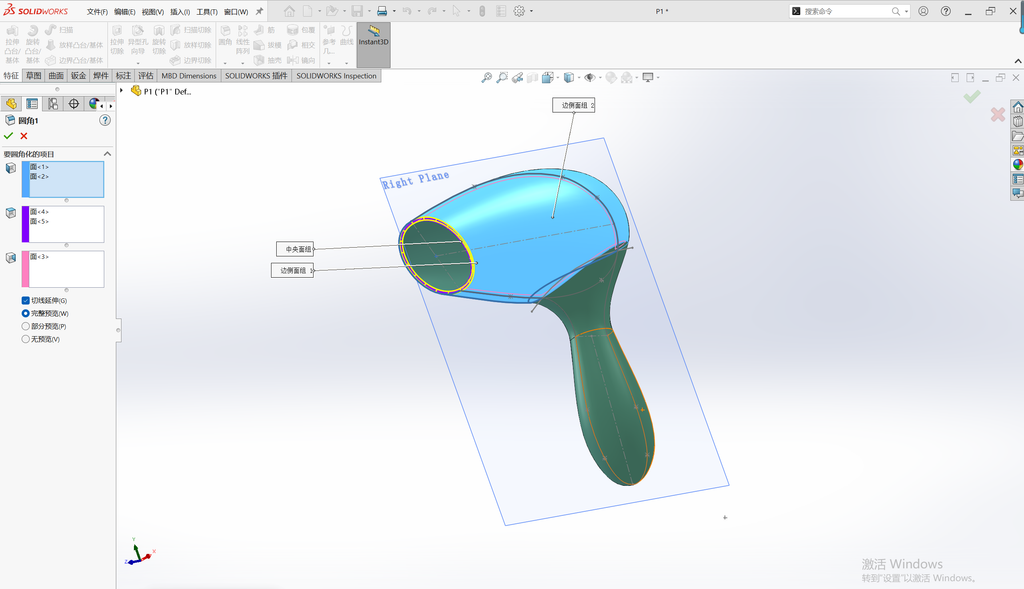

执行圆角-面圆角，如图所示。
