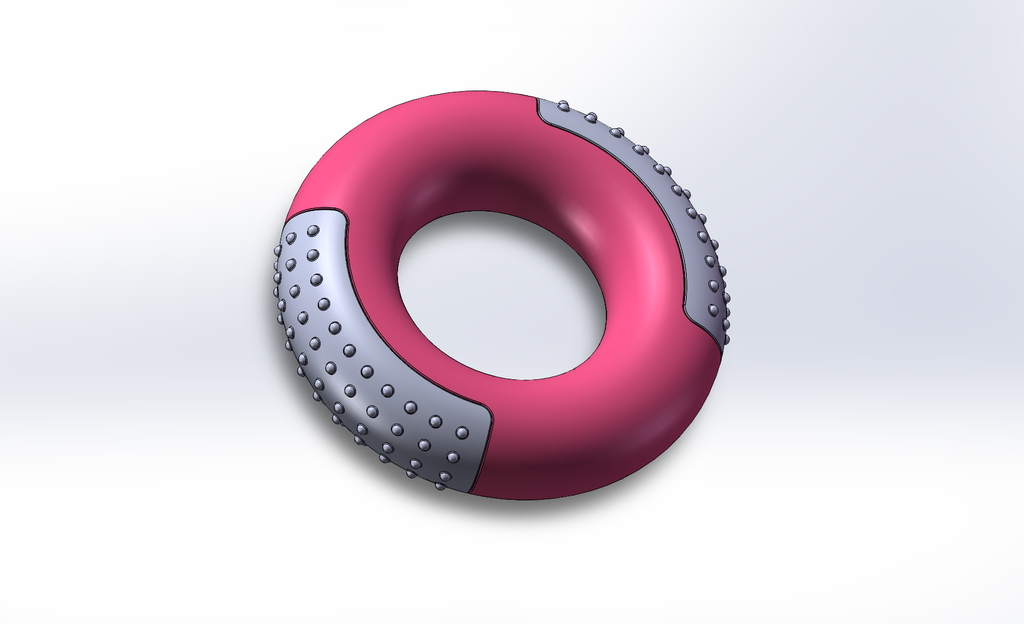

这样的一个握力器建模，用到的主要命令包括：

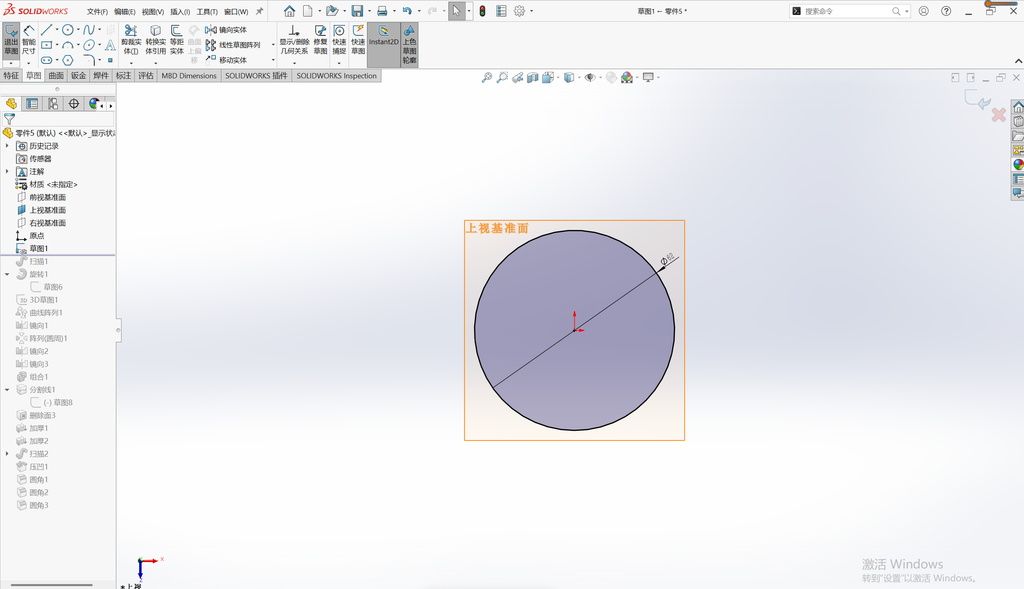

在上视基准面上绘制一个直径为62mm的圆。

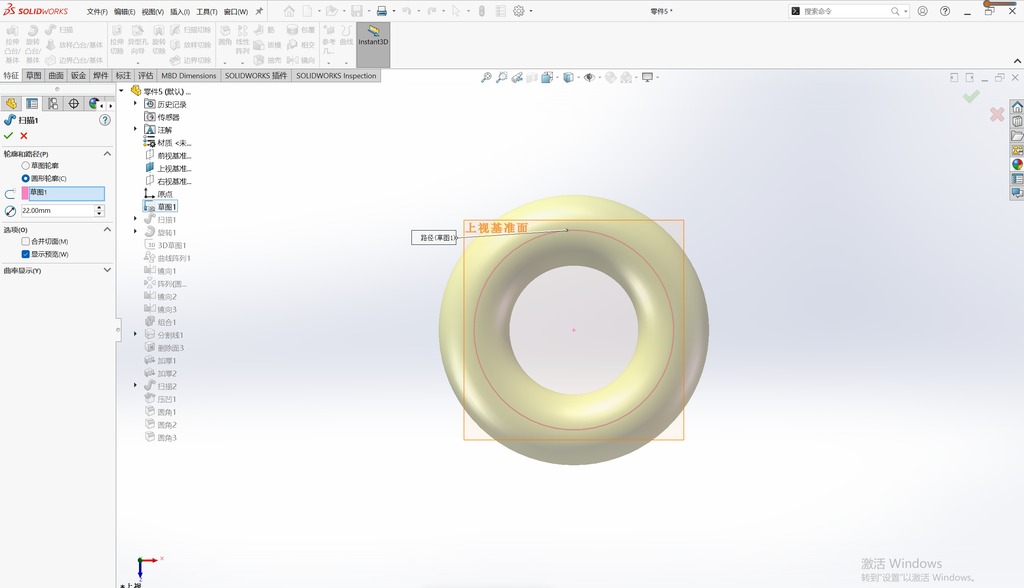

执行特征-扫描，在轮廓和路径面板中选择圆形轮廓，选择草图，给直径22mm。

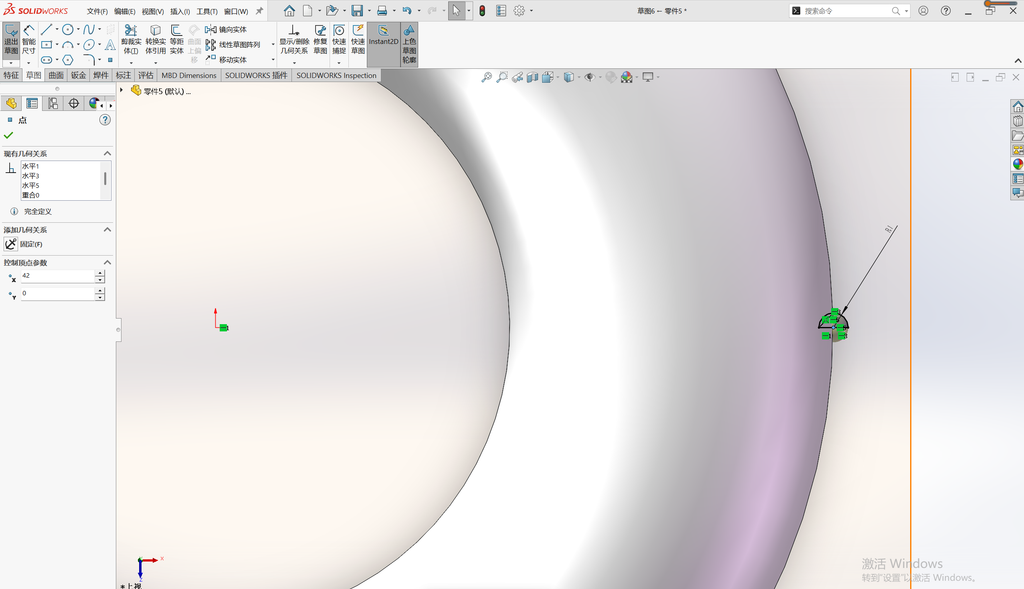

在上视基准面上绘制一个小圆，半径设置为1，然后让小圆中心位于大圆边缘上，然后给小圆中心和大圆中心添加水平约束。

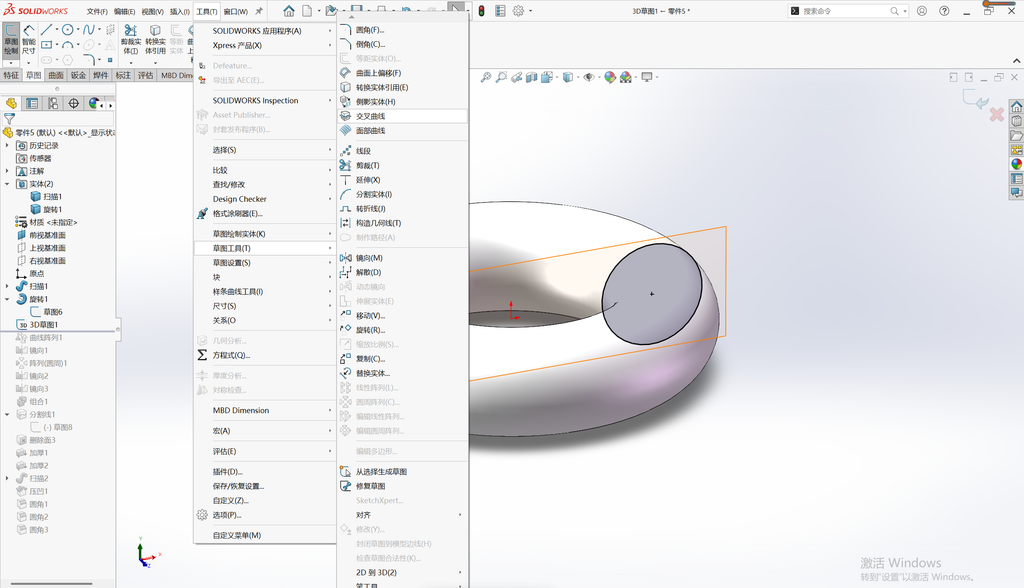

我们选执行： 工具-草图工具-交叉曲线，依次选择圆环实体和前视基准面，提取出他们的交叉曲线，注意左边也会提取出来一个圆环，保留右边圆环，将左边圆环剪裁掉或者转换成构造线都可以。

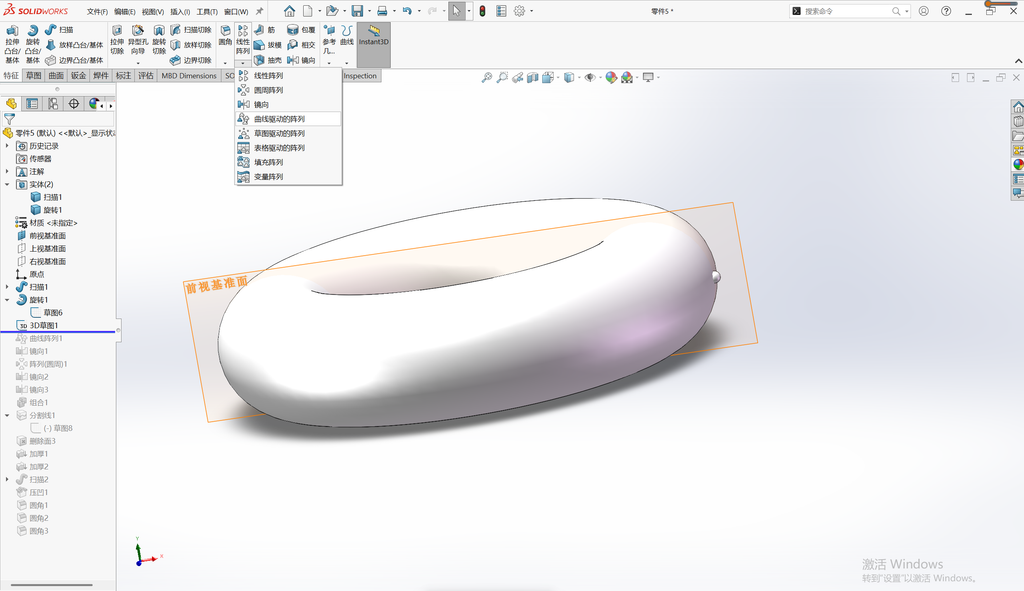

执行：线性阵列下拉面板中的曲线驱动的阵列。

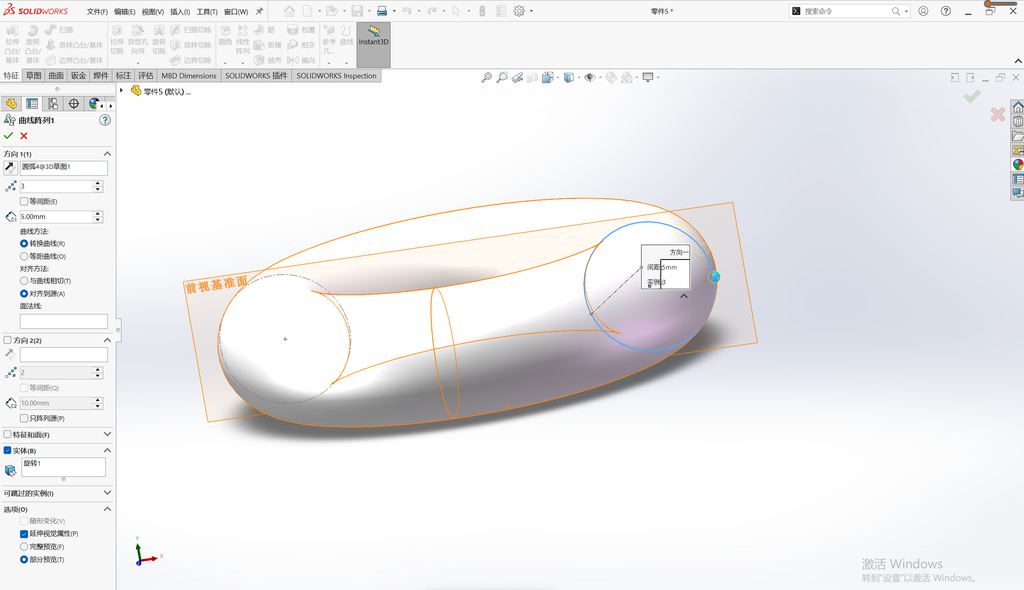

在曲线阵列面板中，设置数量为3，间距为5，实体选择小圆球。

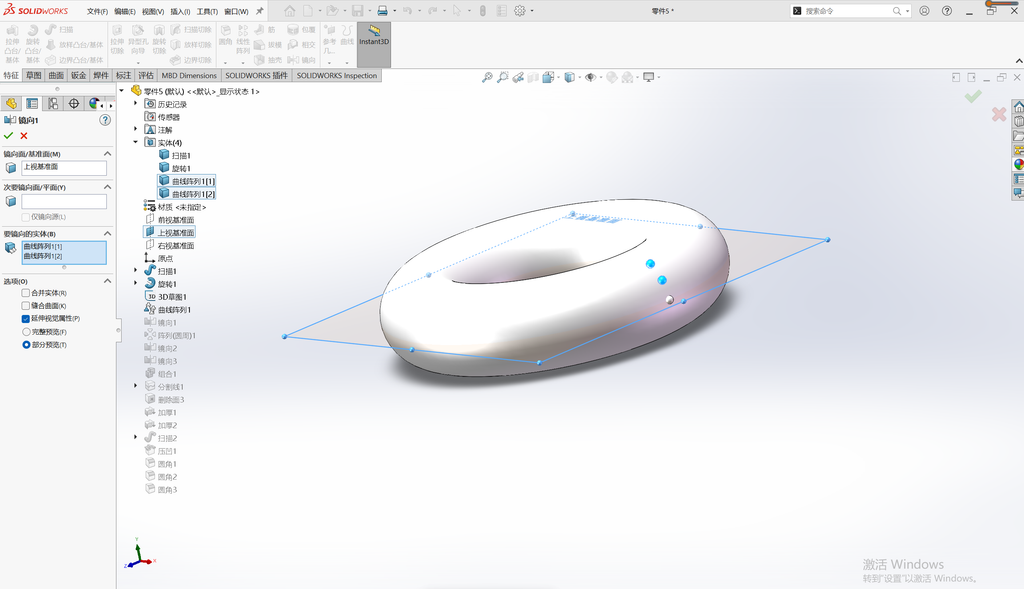

执行：镜像，选择刚刚阵列出来的两个小球，选择上视基准面。

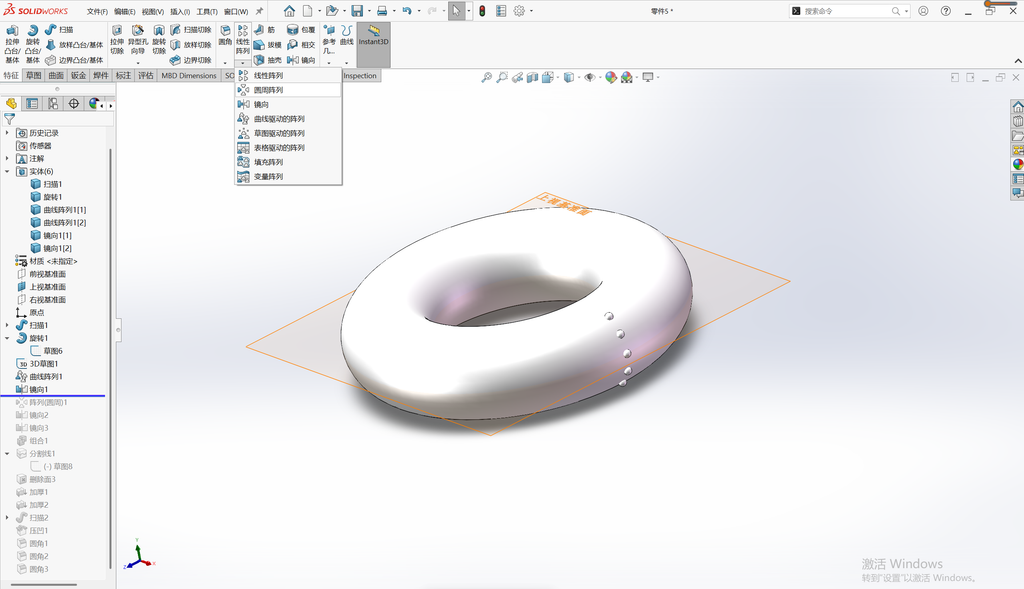

执行线性阵列下拉的圆周阵列。

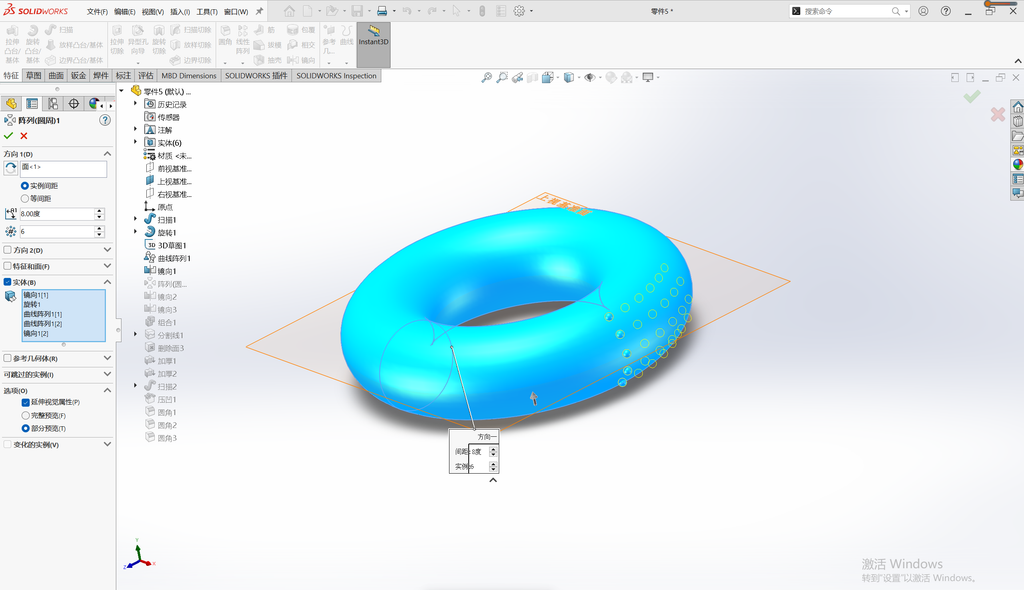

在实体面板依次选择5个小球，方向的输入框这里点击圆环实体，角度给8°，数量给6。

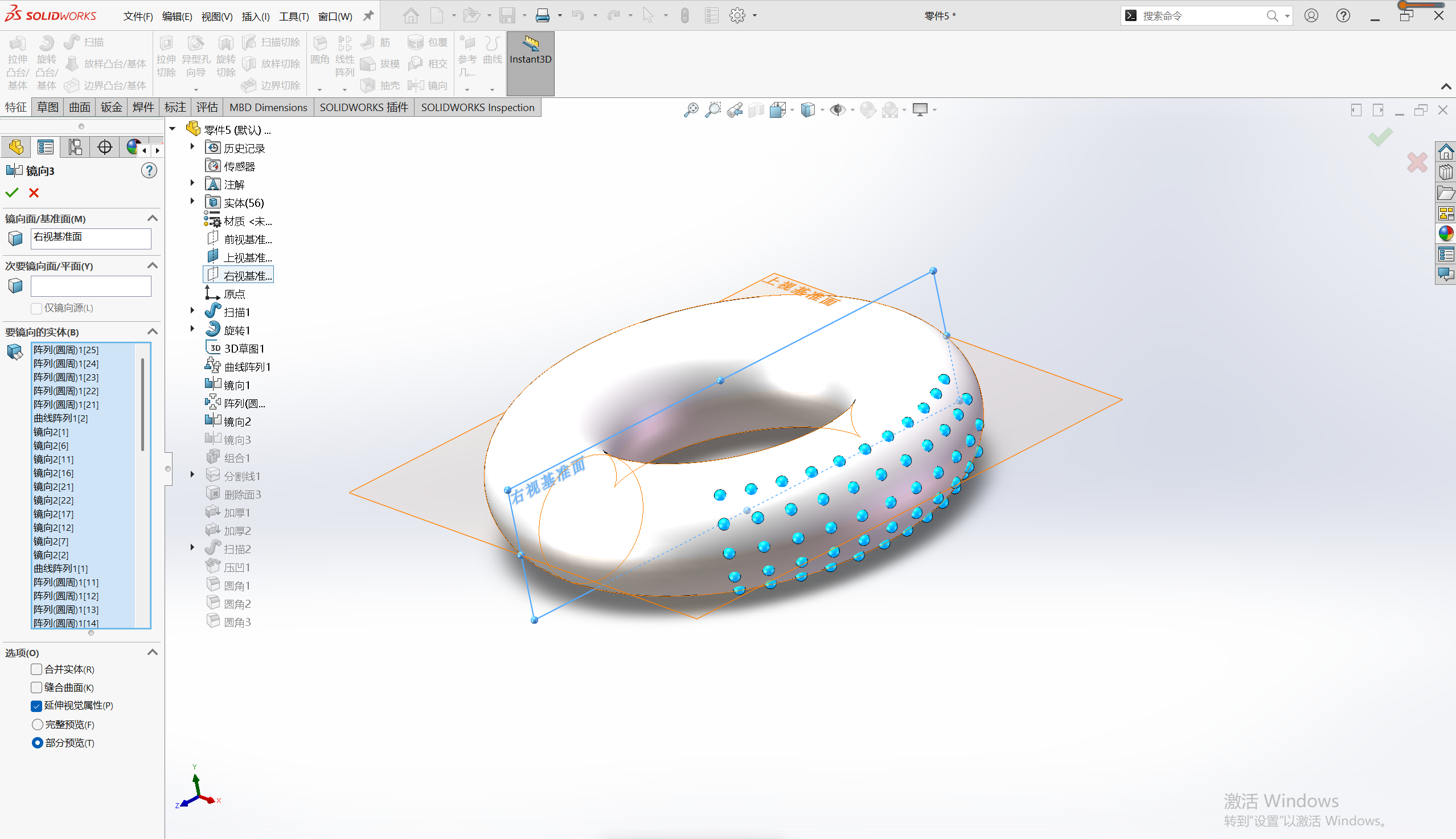

执行：镜像。对刚刚生成的一侧小球进行镜像。
继续执行：镜像。对刚刚生成的一侧小球进行镜像。

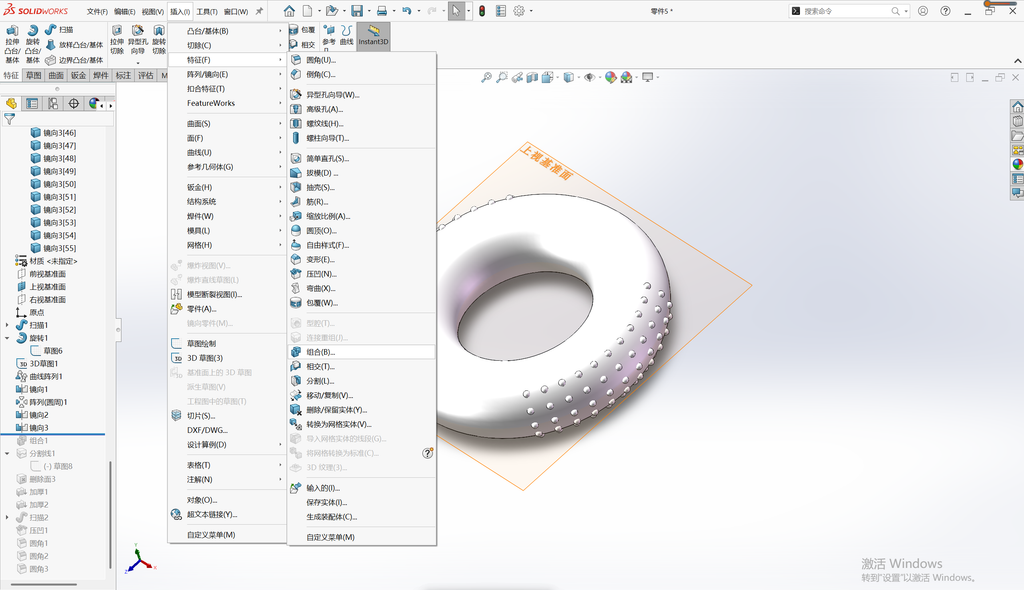

我们找到组合命令。

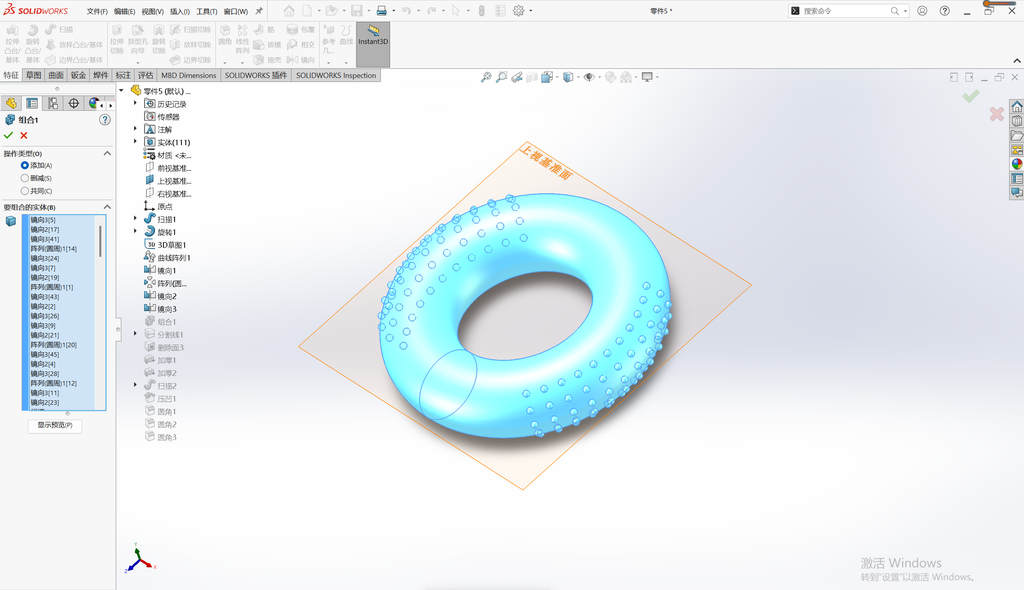

然后对场景中所有的实体进行组合。

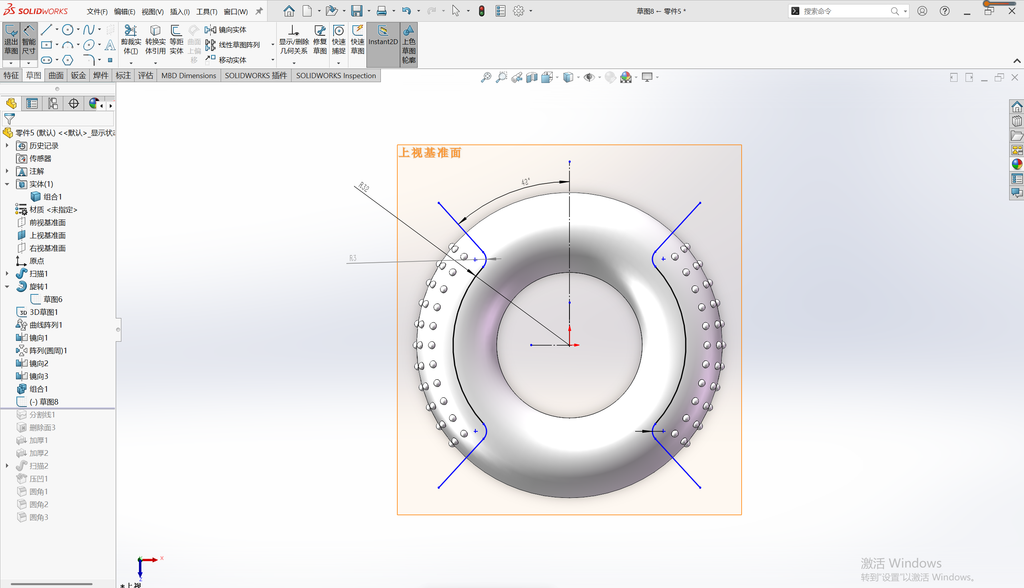

我们在上视基准面绘制如图所示的草图。

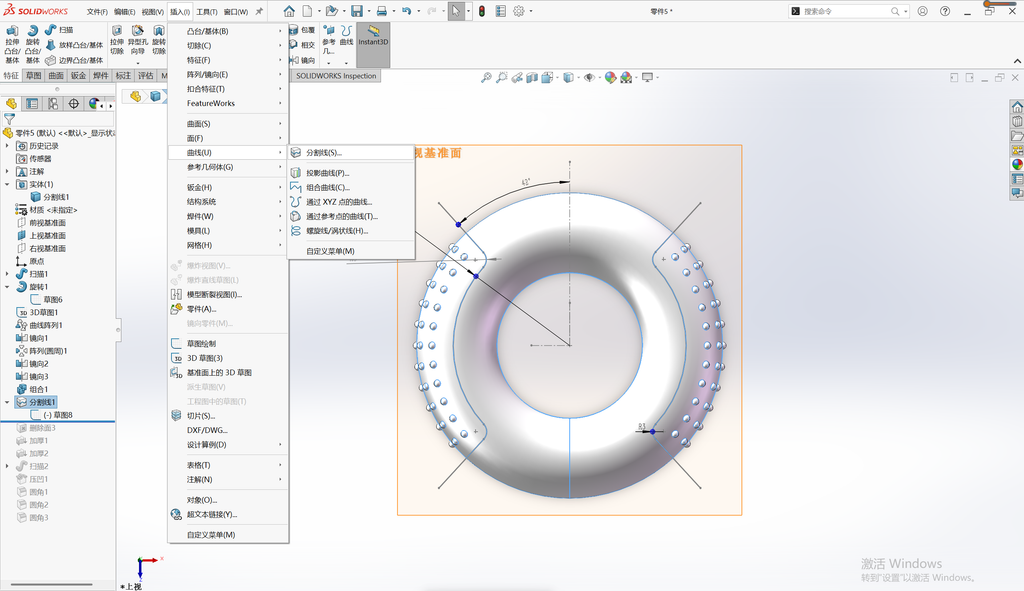

然后找到分割线命令。

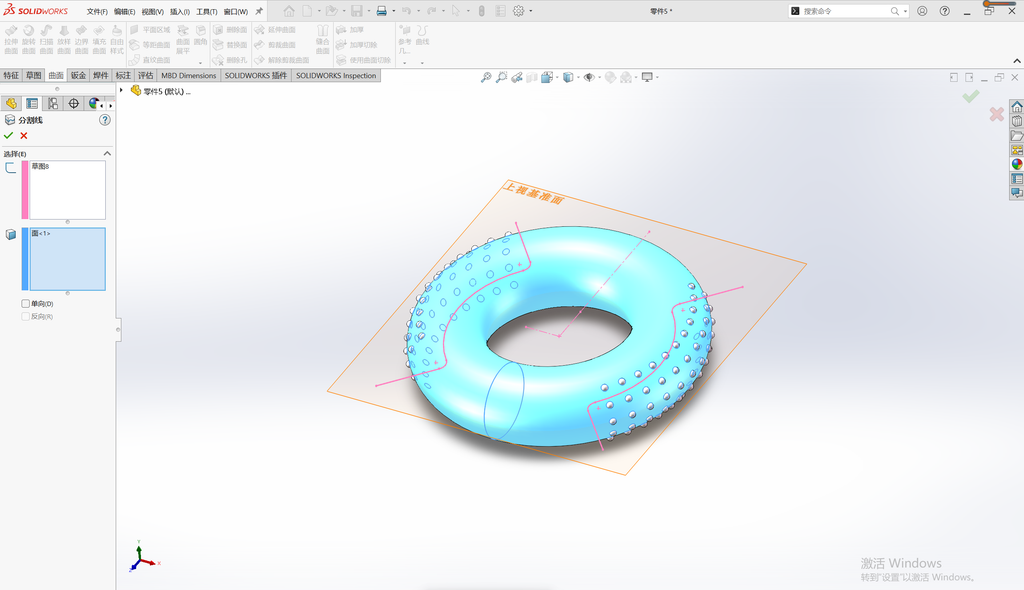

来到分割线命令，用草图将圆环进行分割。

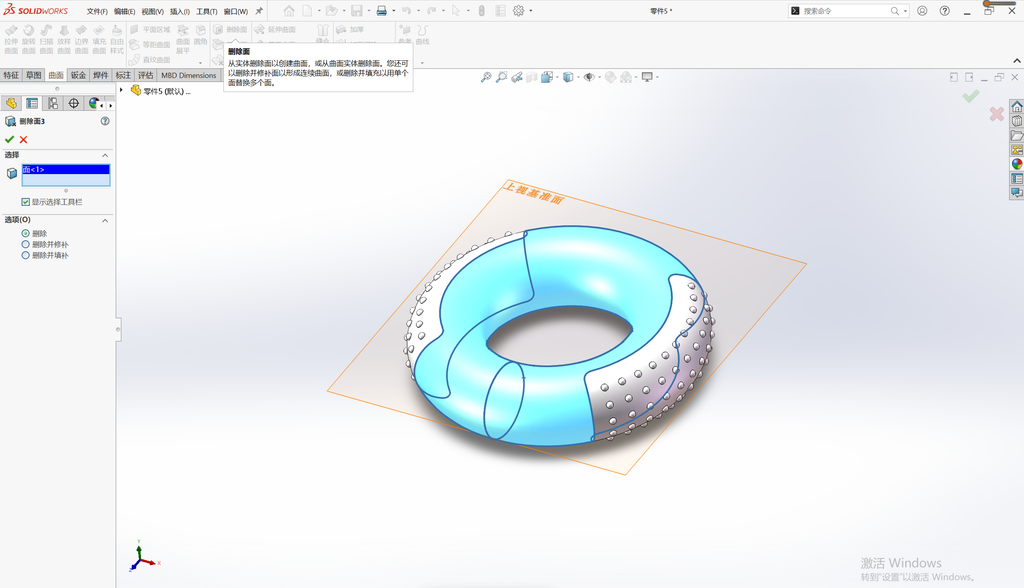

接着我们执行删除面命令，将中间的面删除。

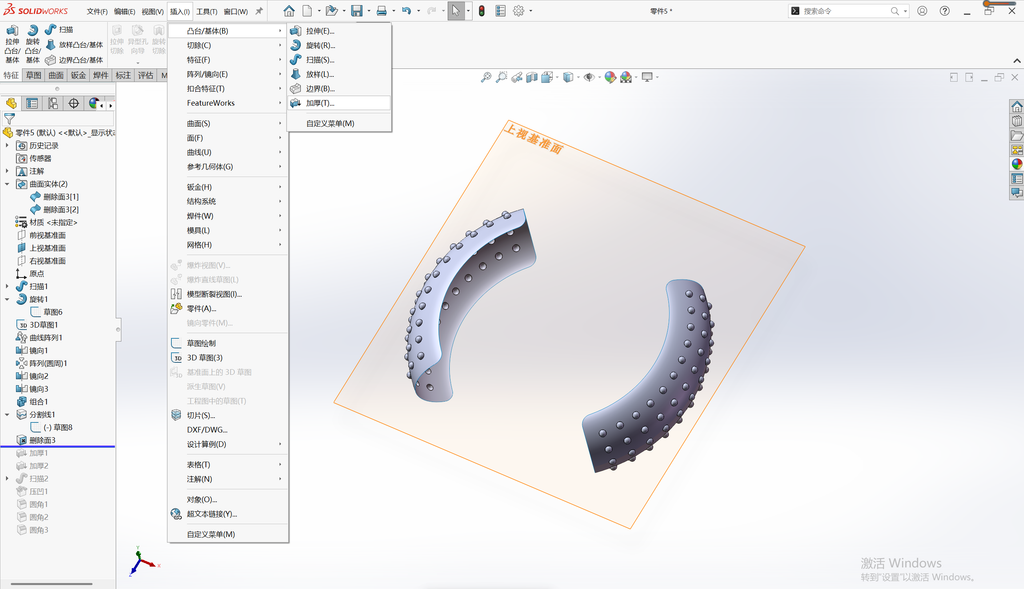

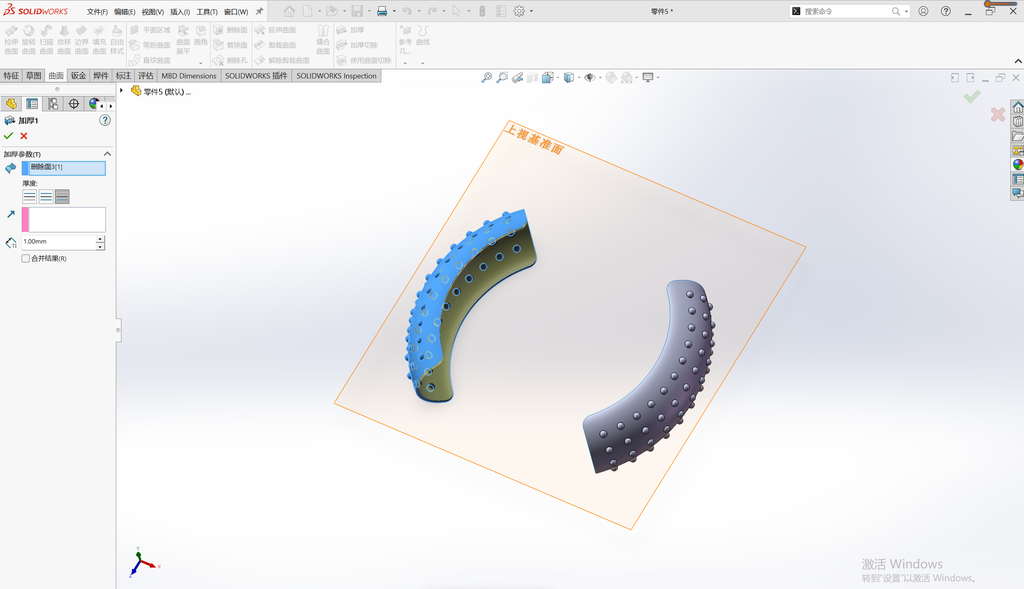

将左边和右边的两个实体分别进行加厚。
厚度方向选择最右边的那个，厚度设置为1。

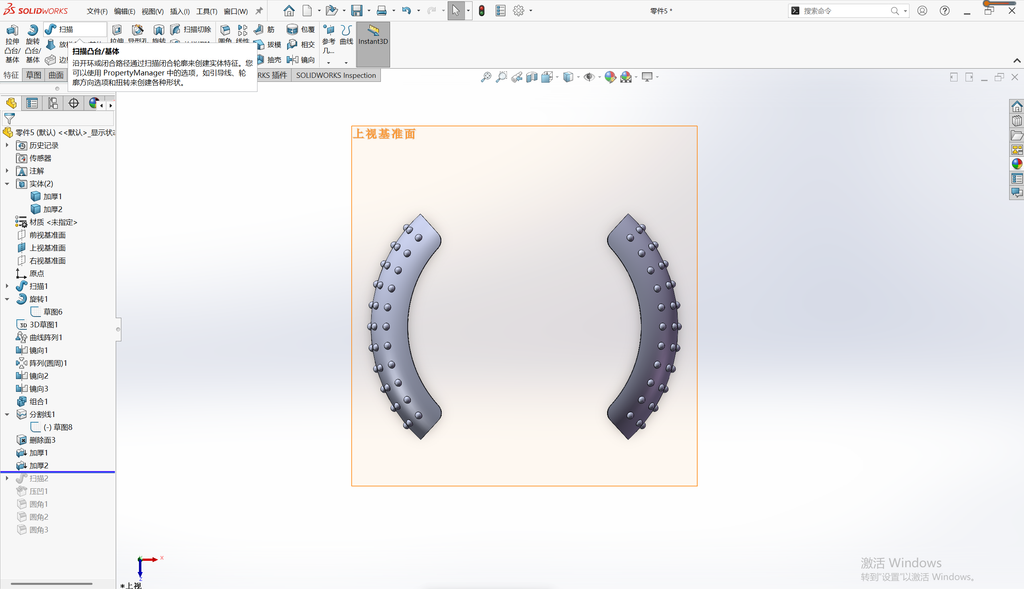

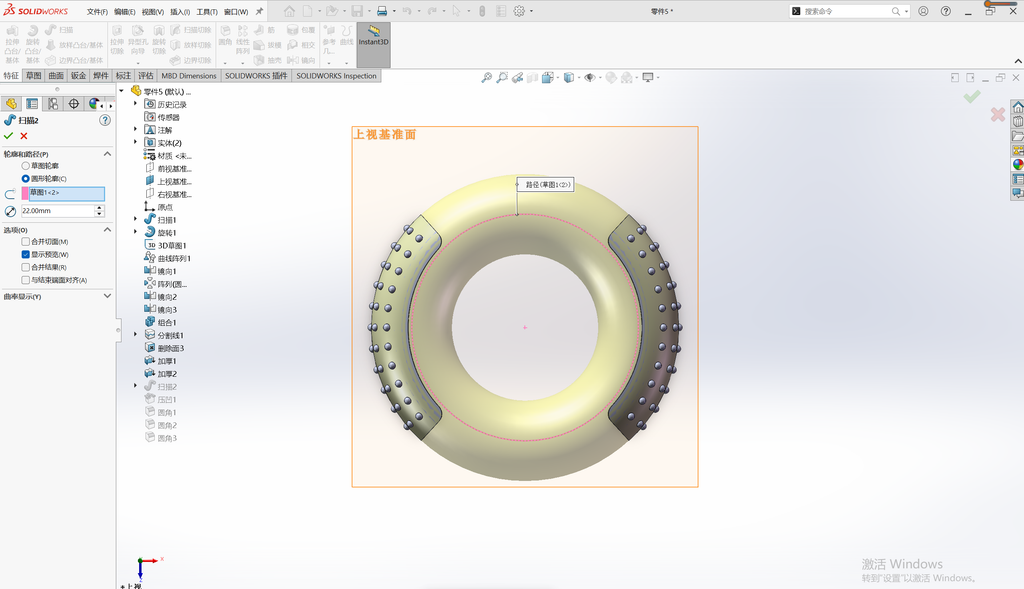

执行：扫描
轮廓选择之前最一开始绘制的草图1，直径和之前设置的一样，是22cm。

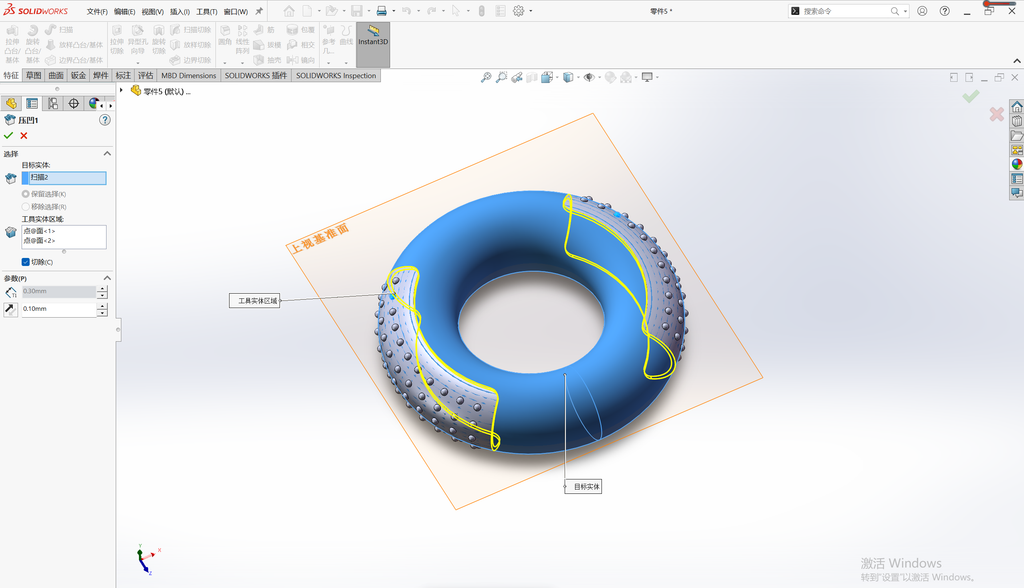

在压凹面板中，目标实体选择刚刚扫描的圆环。工具实体区域分别选择左边实体上随机的一个小半圆，和右边尸体上随机的一个小半圆，参数设置为0.1。

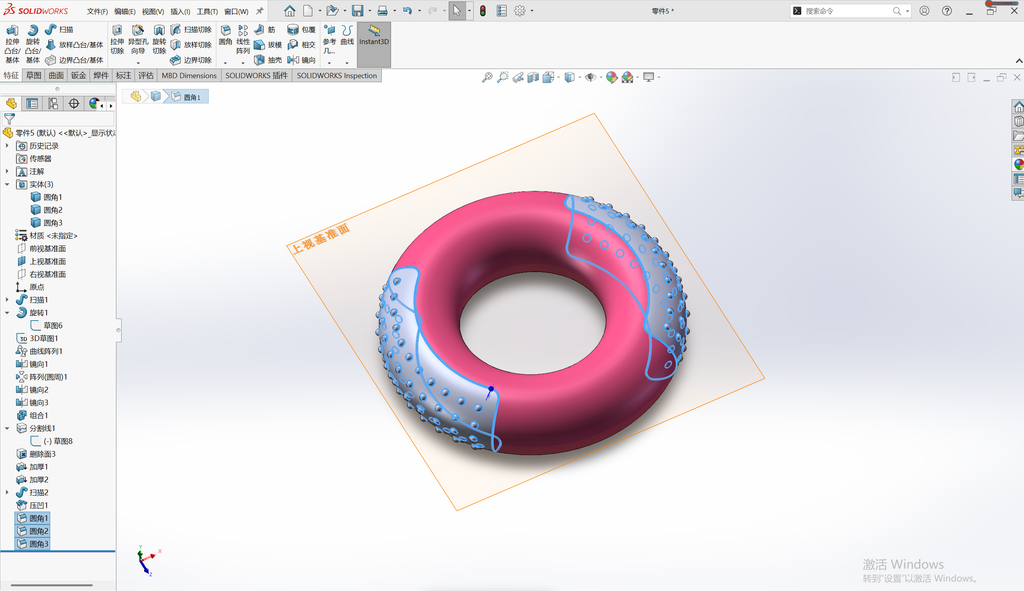

对实体边缘进行倒圆角，参数为0.2。
