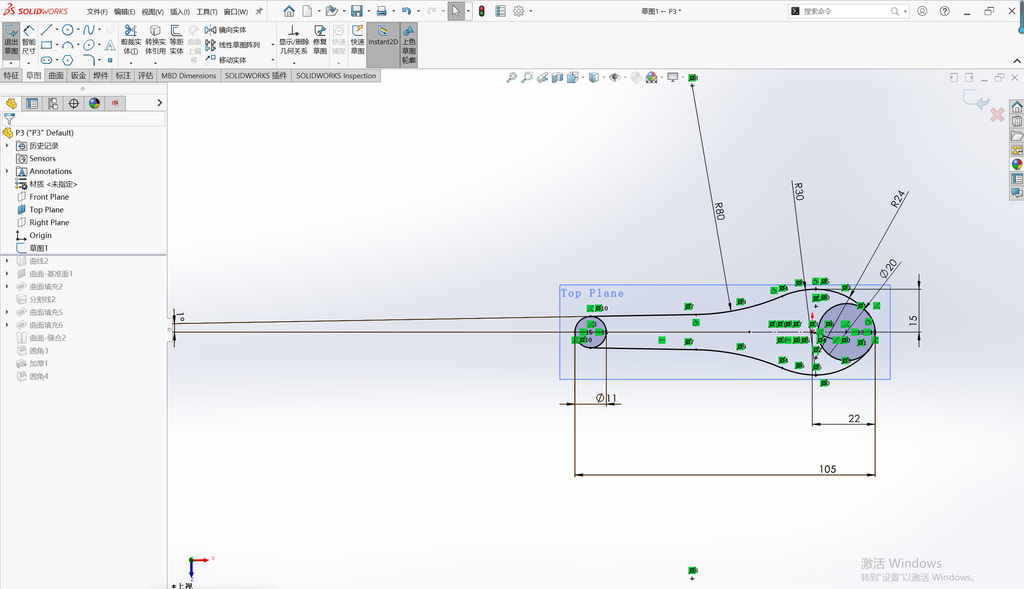

在上视基准面绘制如图所示的草图。

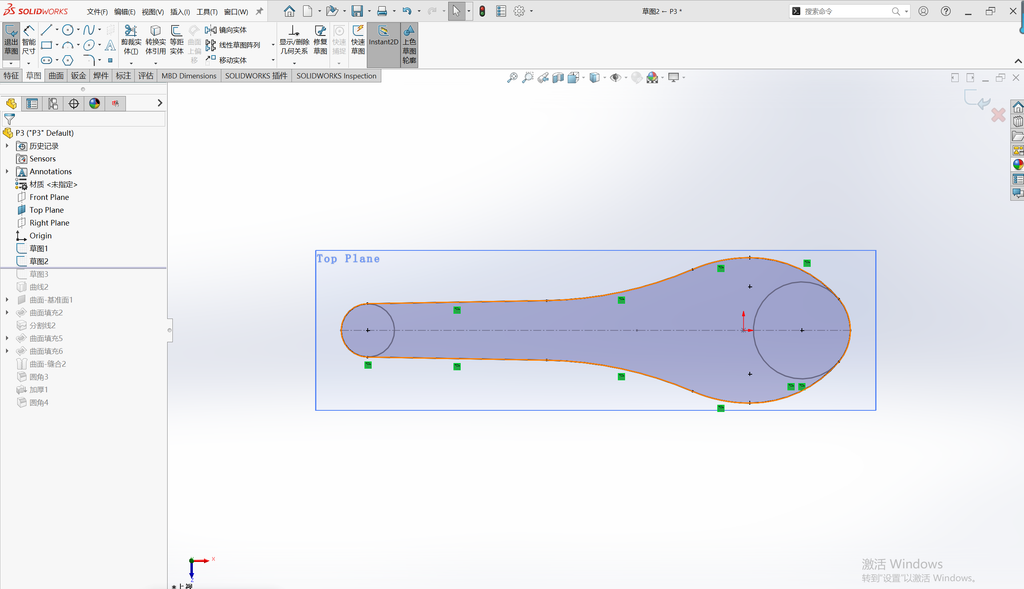

创建草图2，将草图1转换实体医用，然后修建掉多余的部分。其实这一步可以在草图1中完成，由于我想把过程展示给大家，所以创建了两个草图。

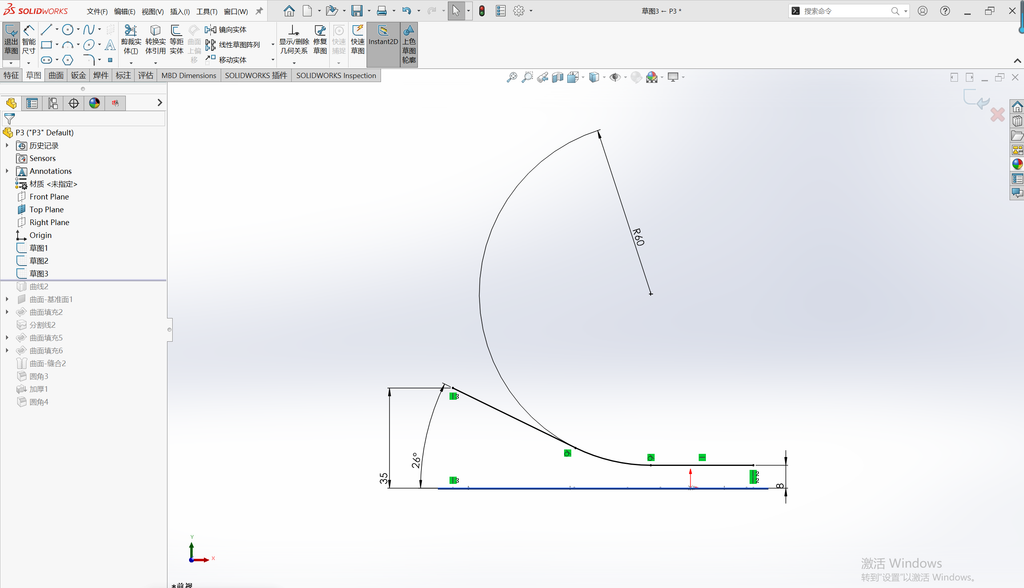

在前视基准面创建如下草图3。

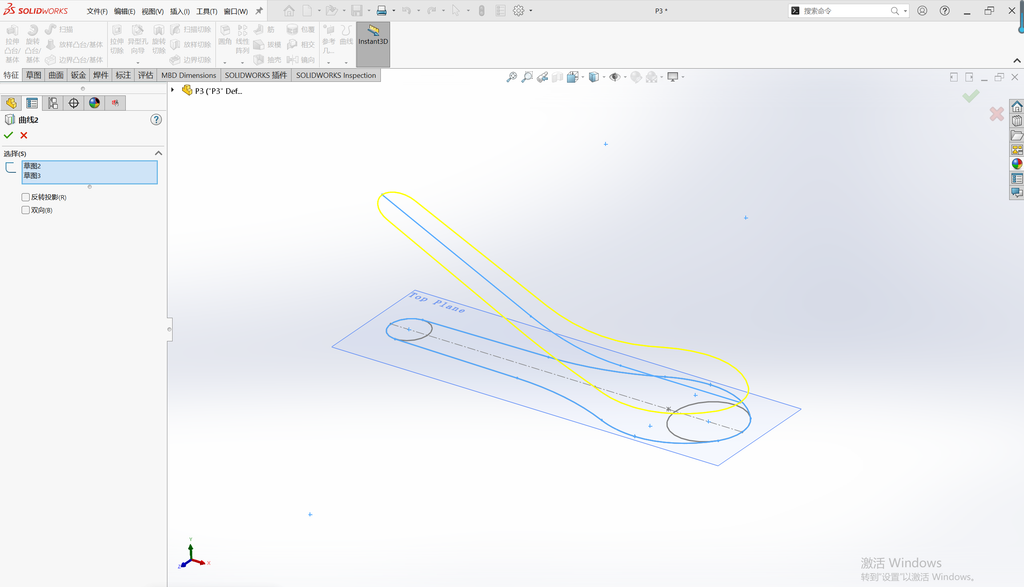

执行：插入-曲线-投影曲线，选择”草图上草图：，分别选择草图2和草图3。

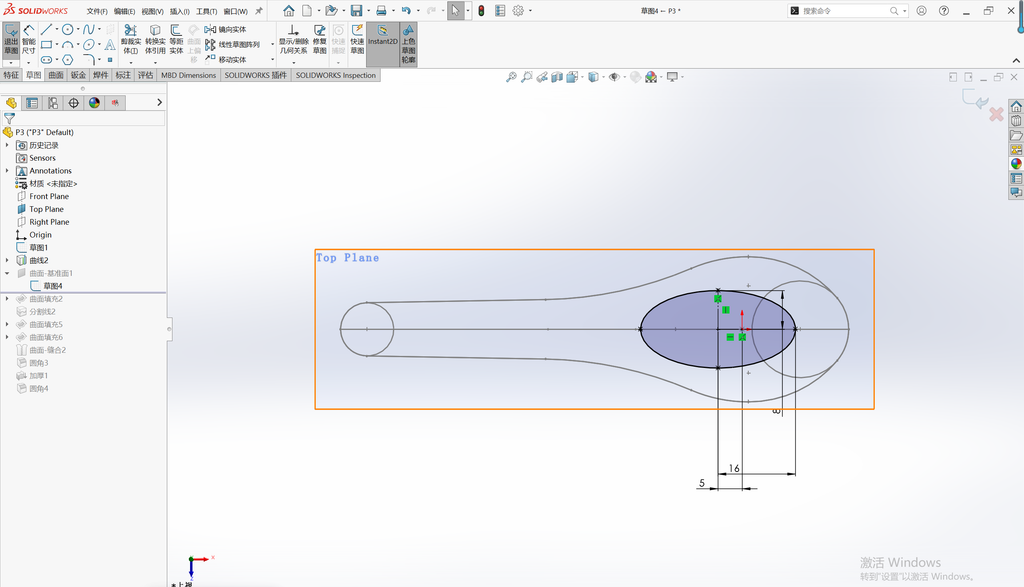

在上视基准面绘制草图4。

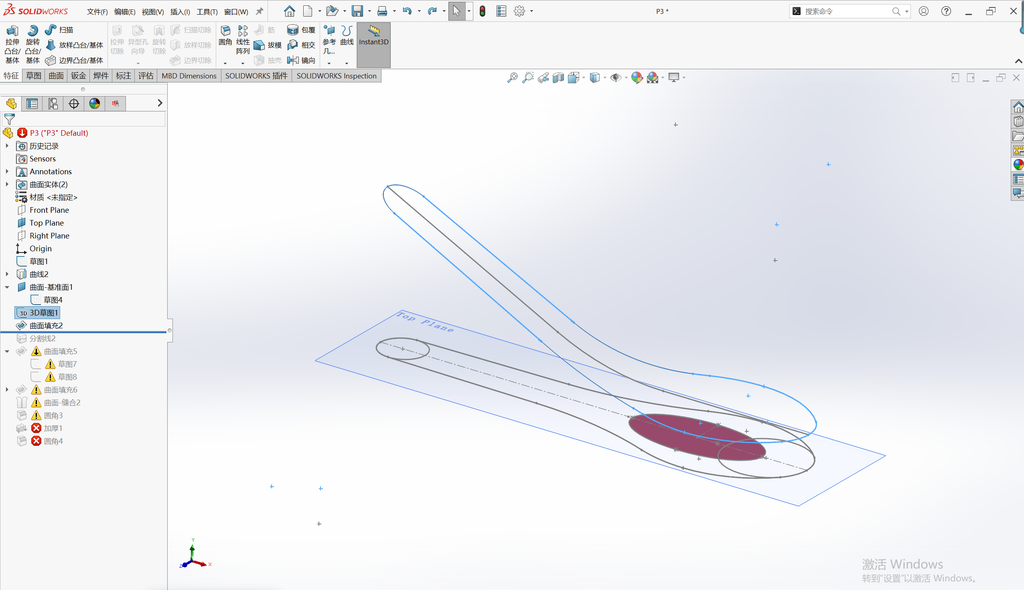

创建3D草图，将之前的曲线转换实体引用，转换成3Dc草图。
执行：曲面填充，修补边界选择刚刚绘制的3D草图。

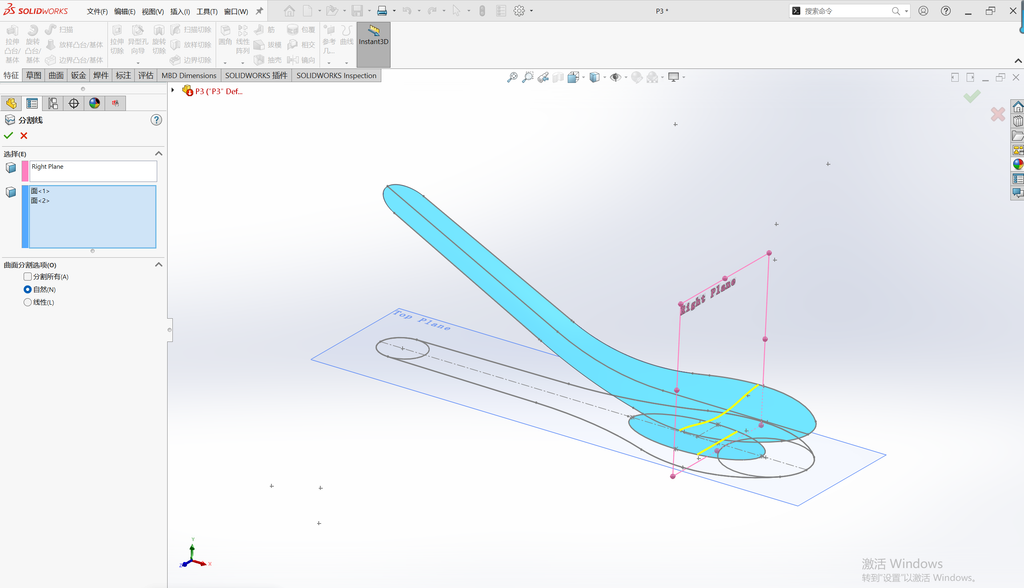

执行：插入-曲线-分割线，用右视基准面将刚刚生成的填充曲面进行分割。

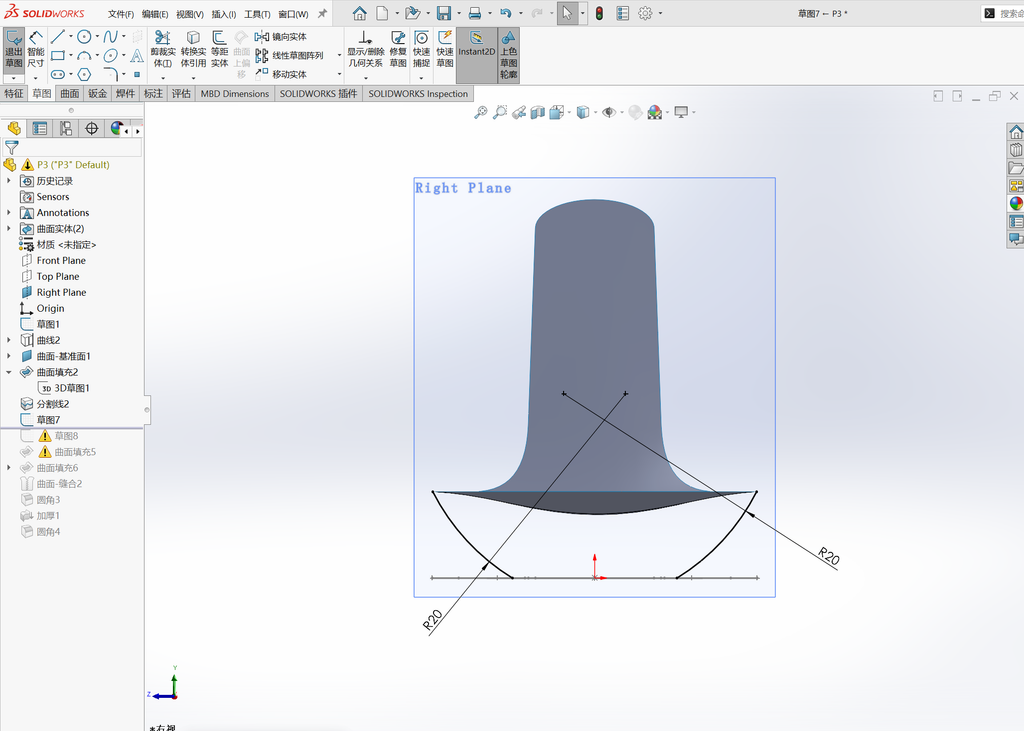

在右视基准面绘制如图所示的草图7，注意草图与其他边线设置穿透约束。

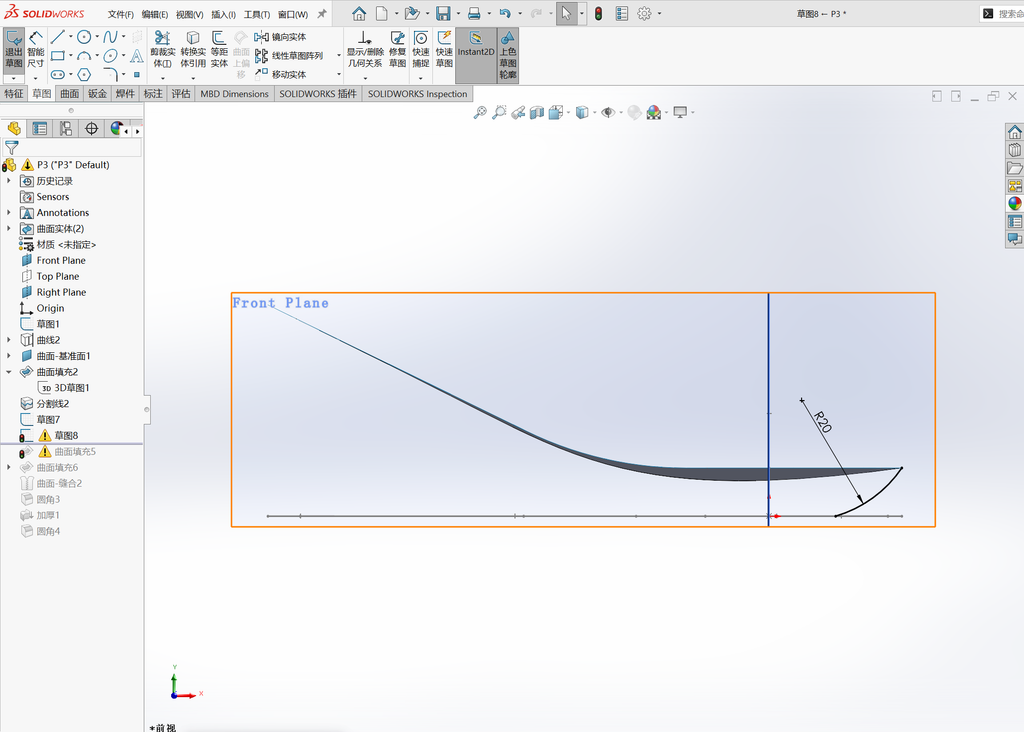

在前视基准面绘制如图所示的草图8，注意草图与其他边线设置穿透约束。

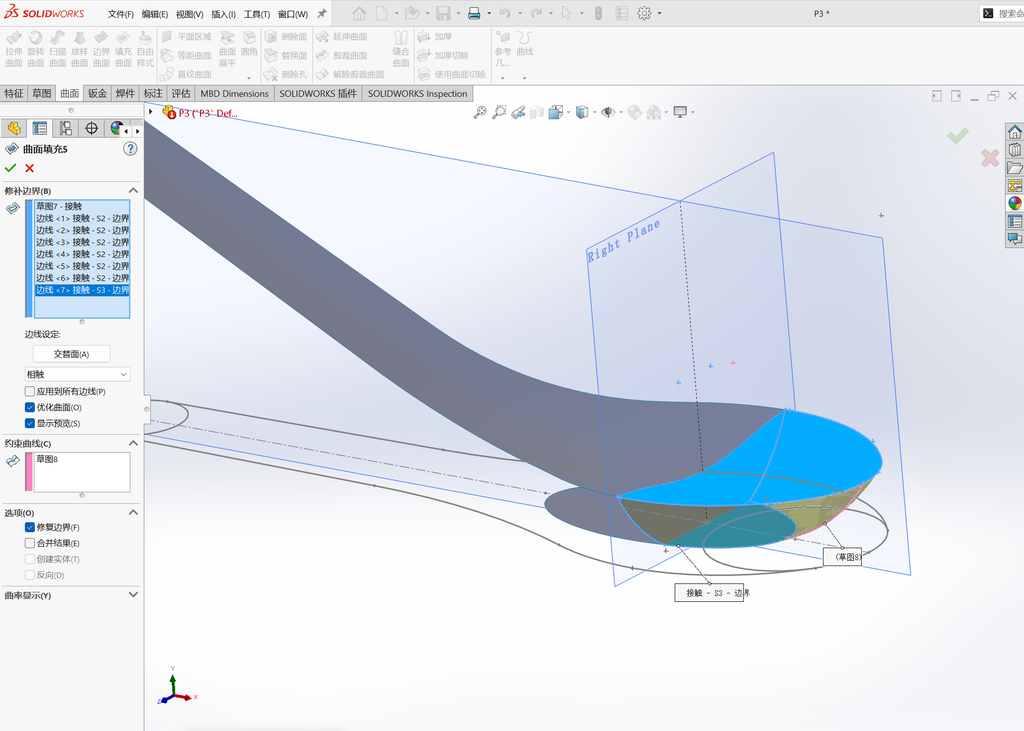

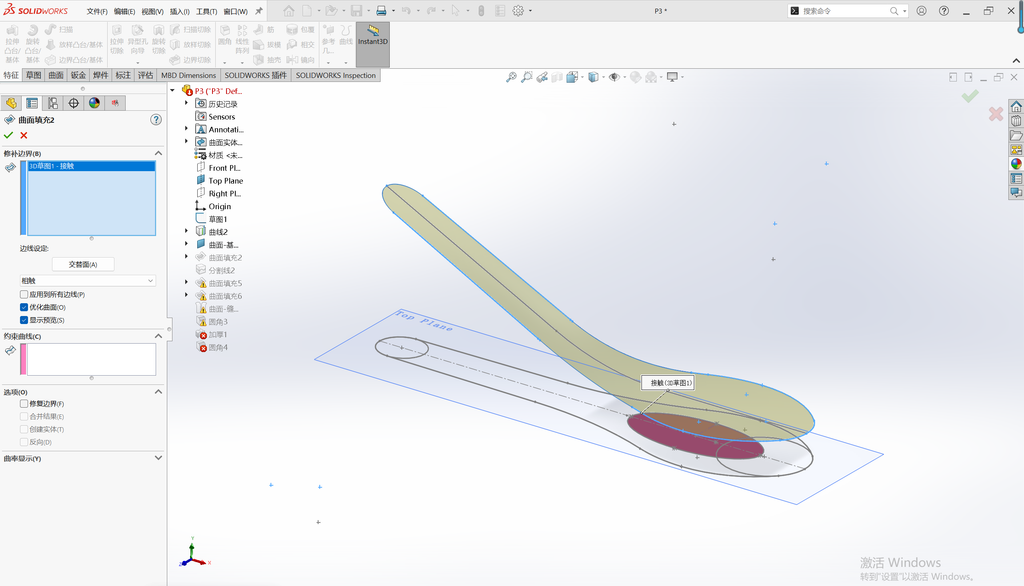

执行曲线填充，依次选择所有边线，约束曲线选择刚刚绘制的草图8（图中粉色线）。

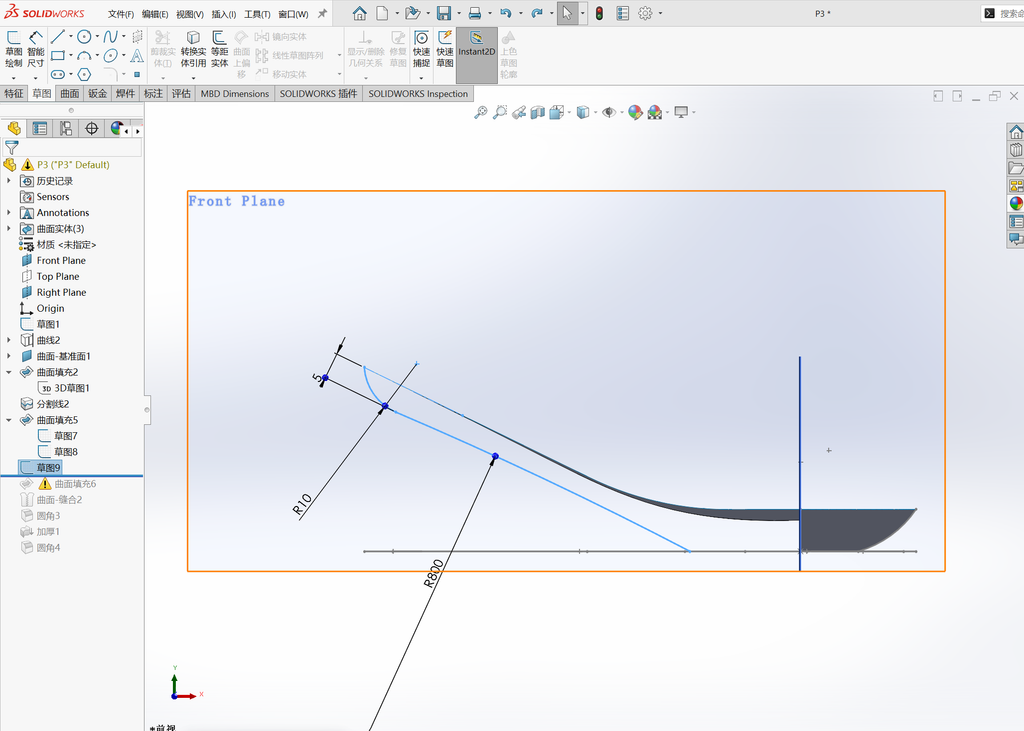

在前视基准面绘制如图所示的草图9。注意与其他边线设置穿透约束。

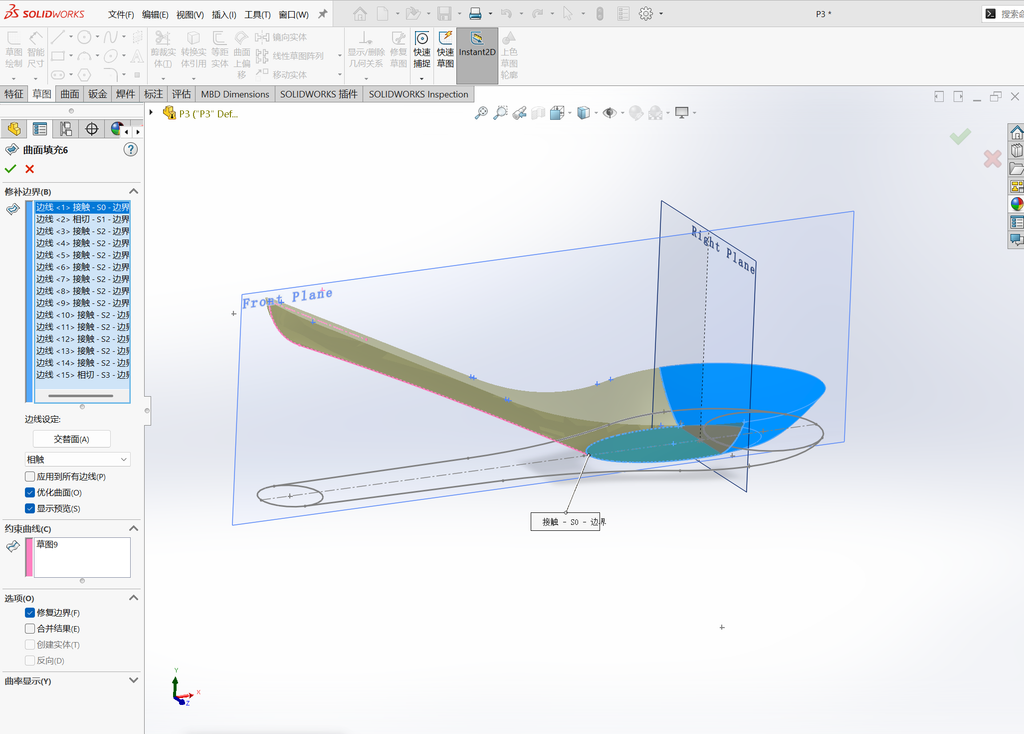

执行曲面填充，依次选择所有边线，约束曲线选择草图9（图中粉色线）。

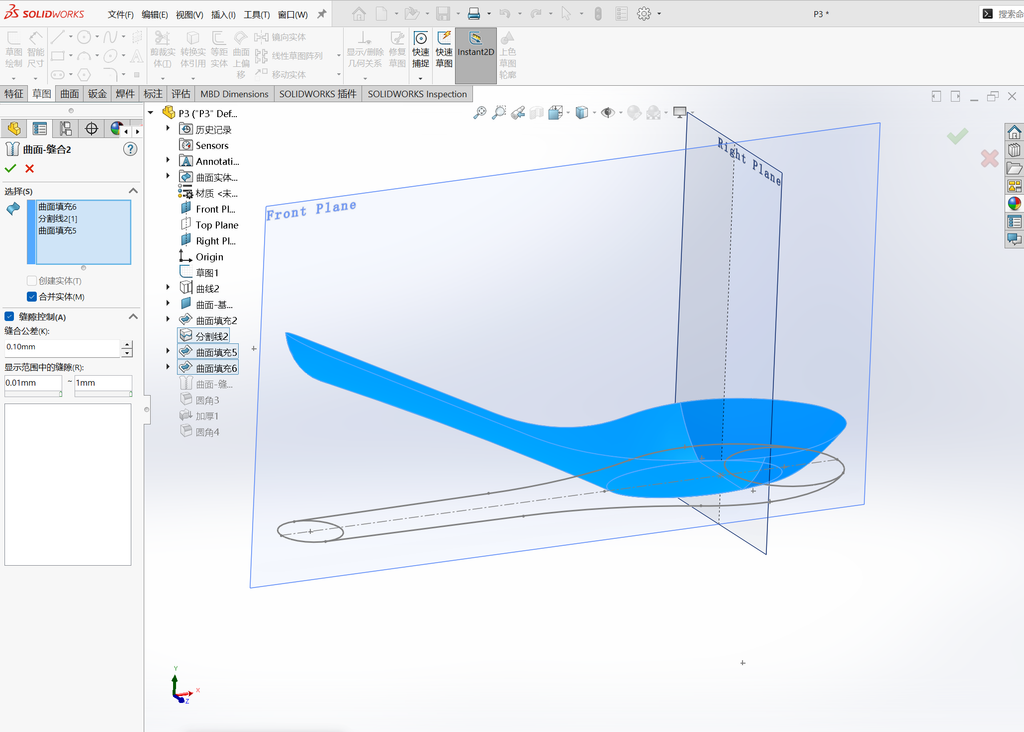

对所有曲面进行缝合。

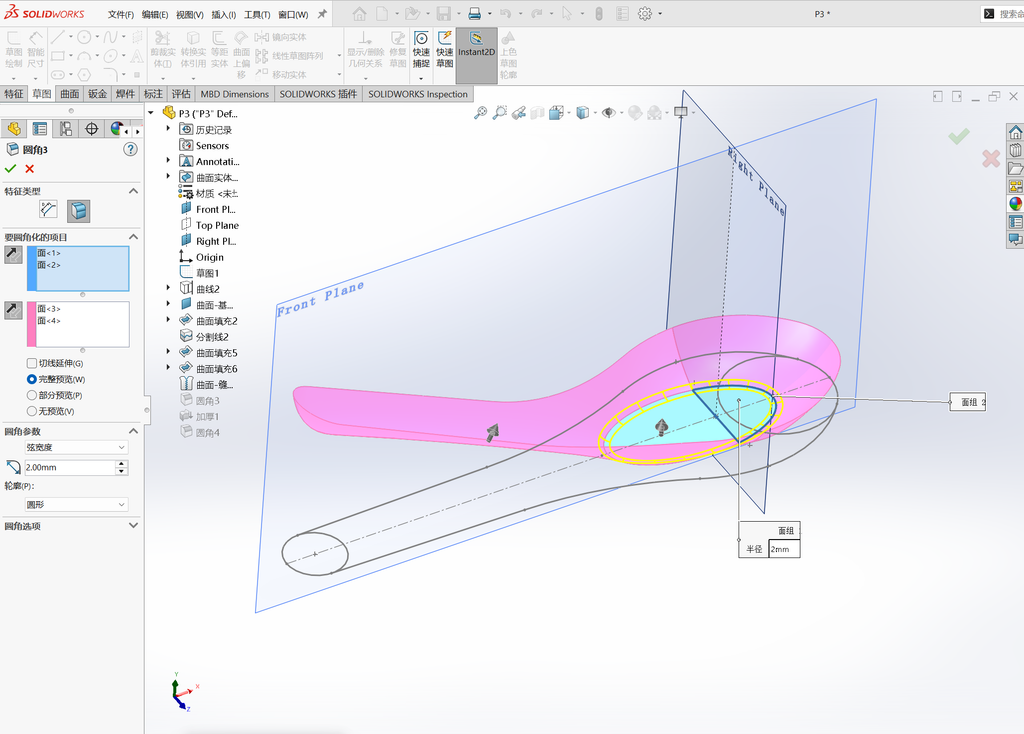

执行倒圆角，参数设置为2。

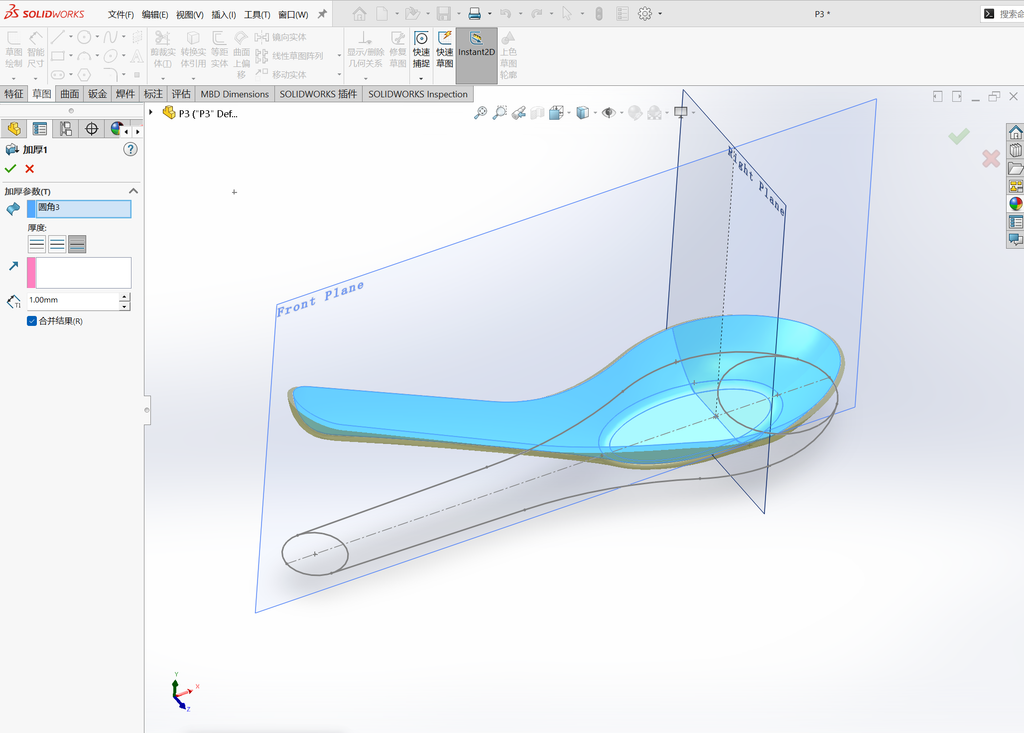

对刚刚缝合的面进行加厚，参数为1。

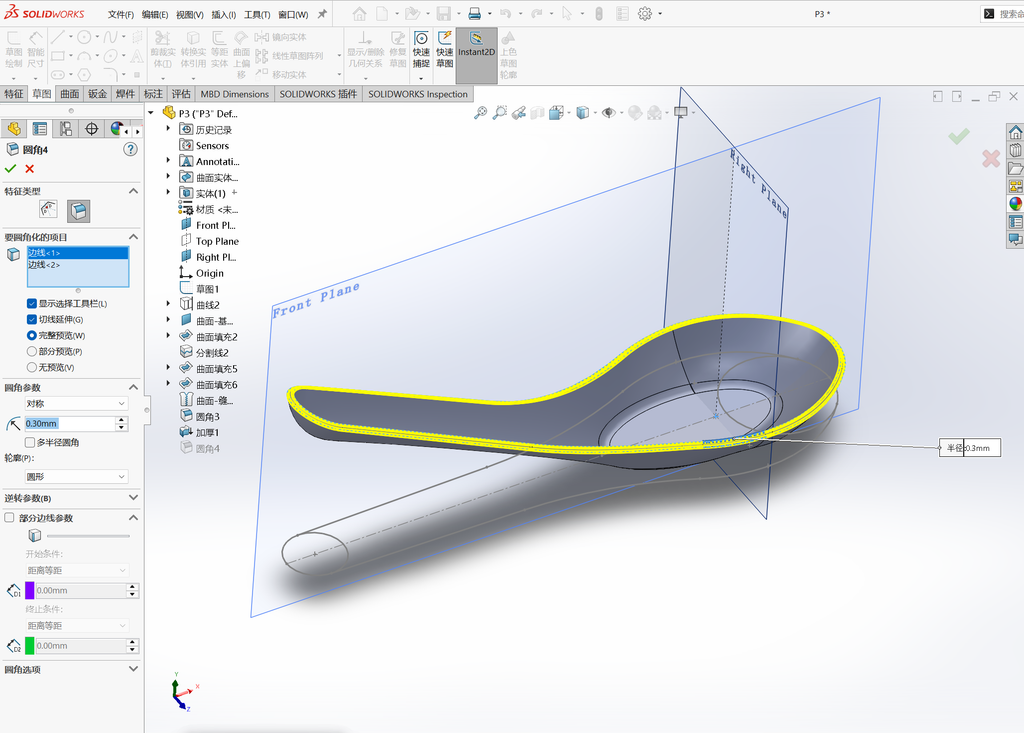

倒圆角，参数为0.3。
