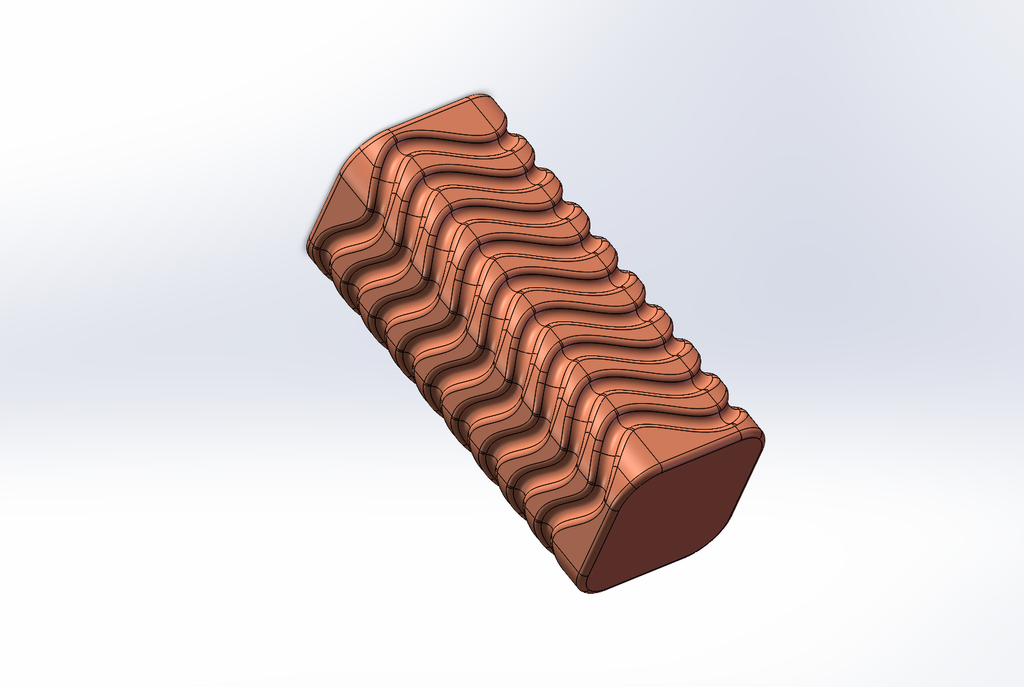

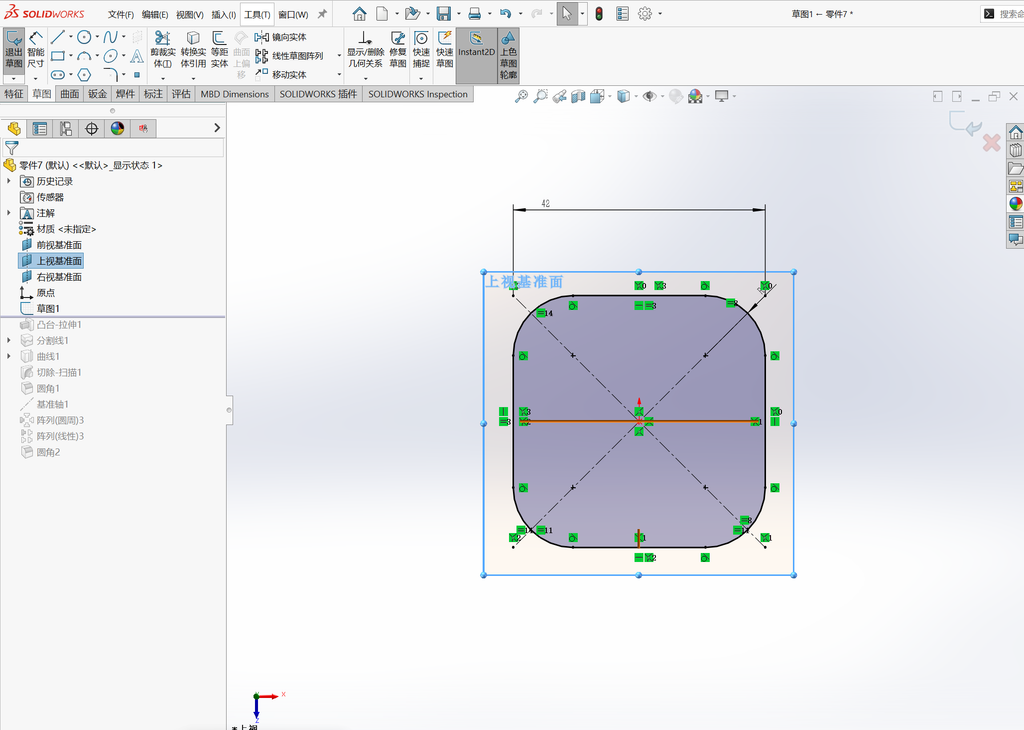

在上视基准面上绘制一个中心矩形，并倒角，参数为10。

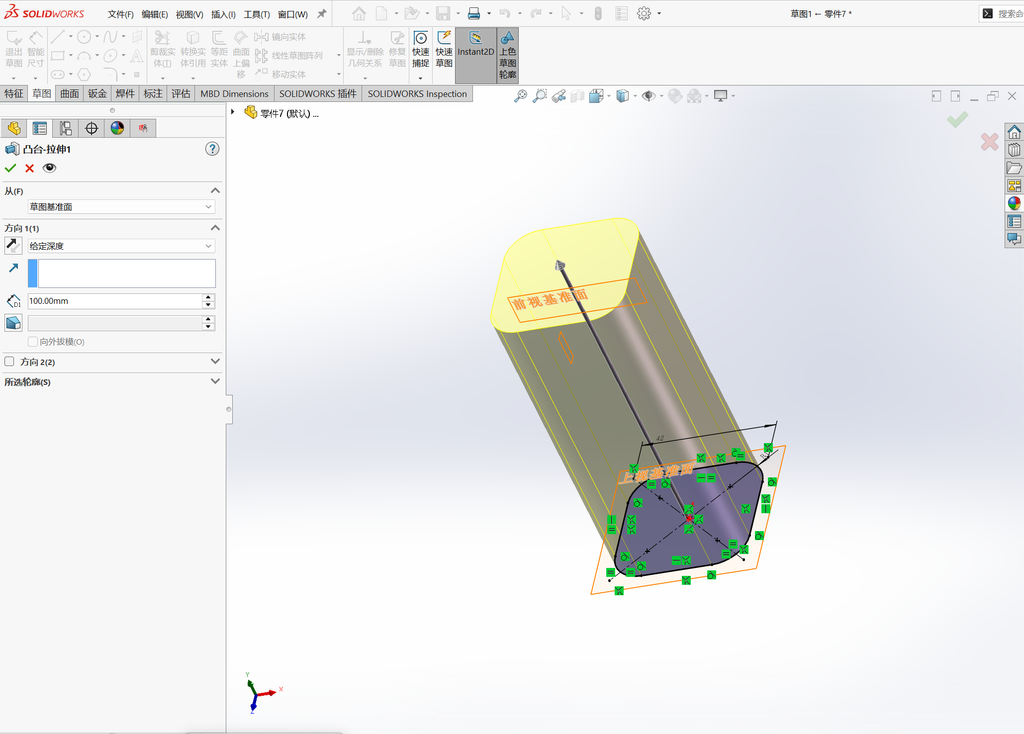

执行：凸台拉伸，高度设置为100。

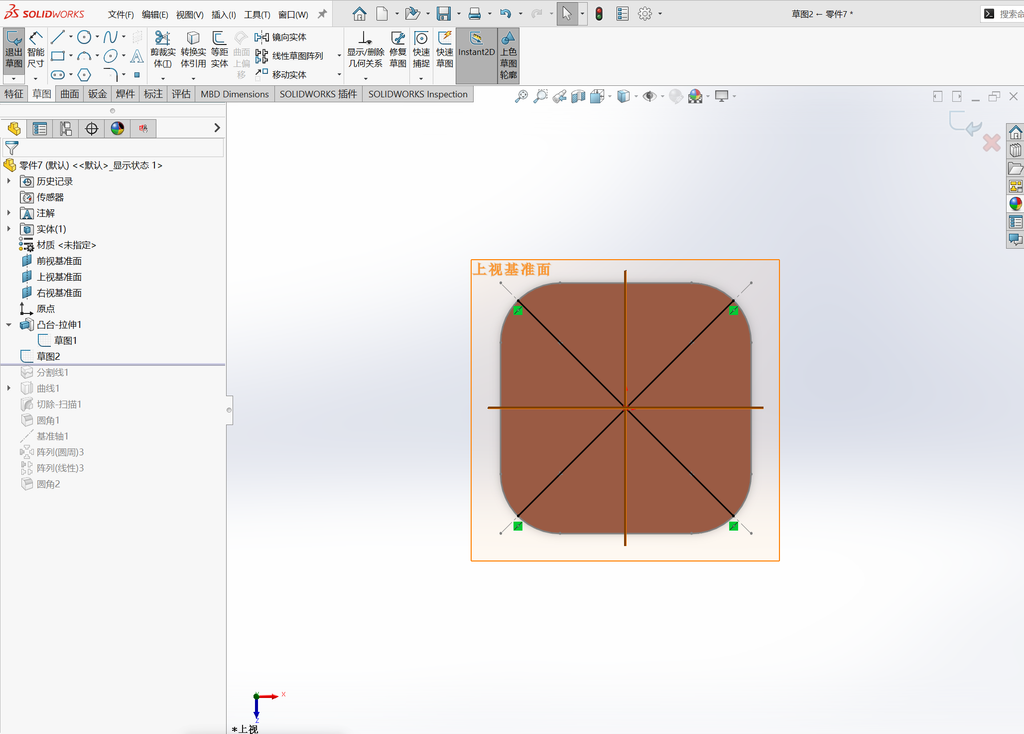

在上视基准面绘制如下的交叉线。

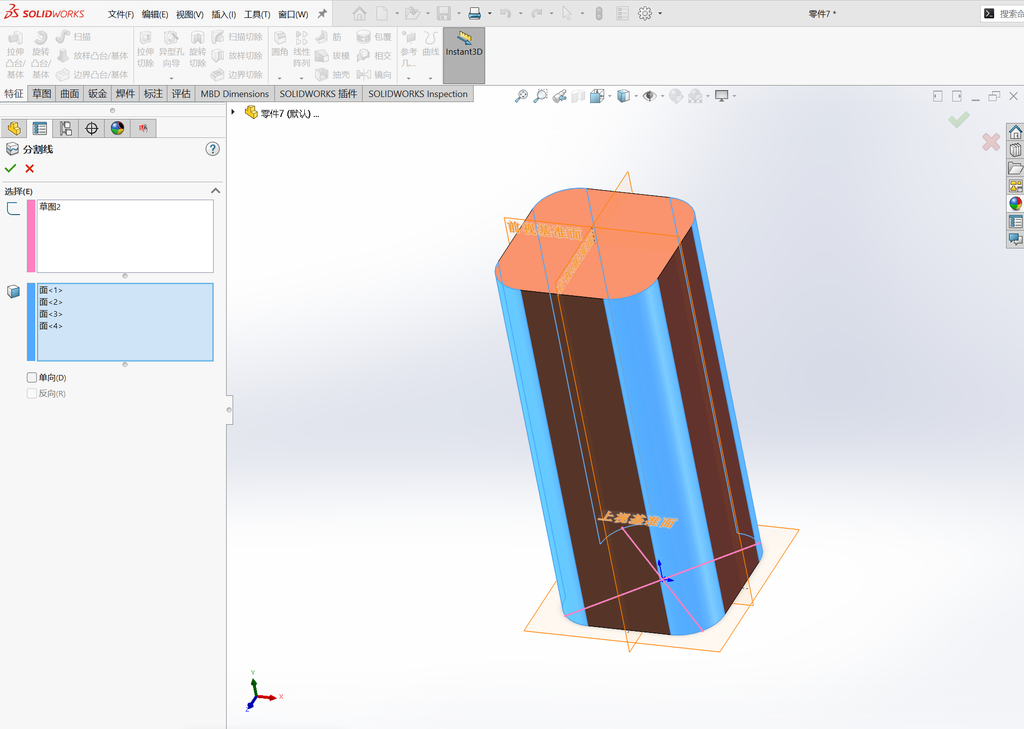

用刚刚绘制的草图执行：插入-曲线-分割线。

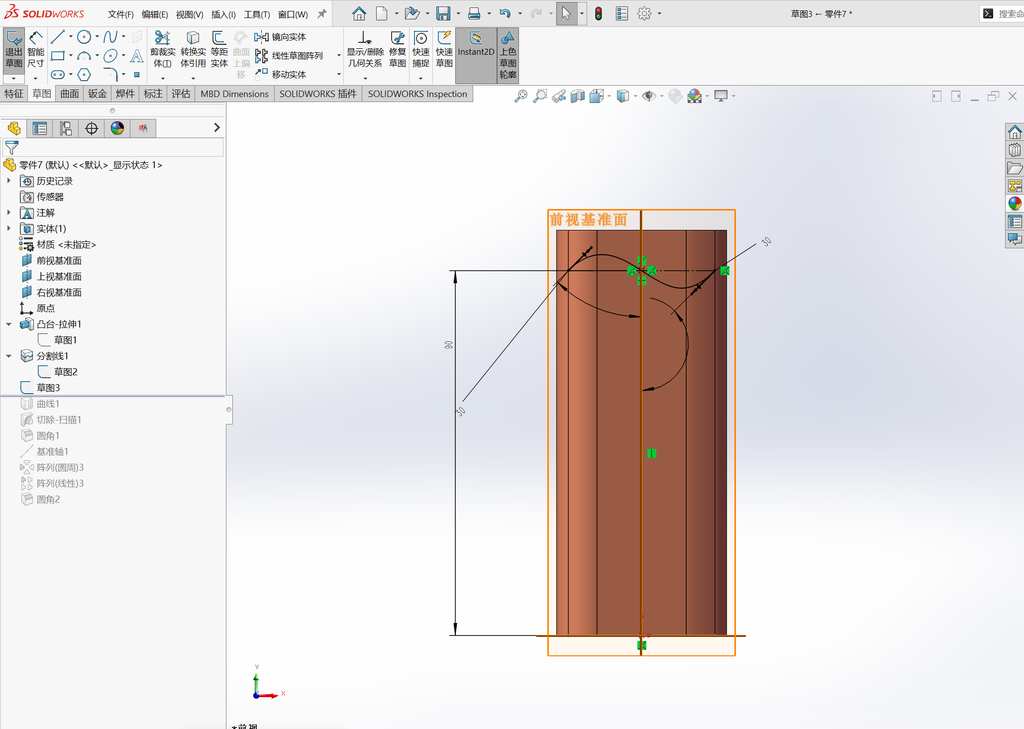

在前视基准面绘制如图所示的水平线和垂直线，这是交点到坐标原点距离为90mm，转换成构造线。接着绘制样条曲线。左边控标与竖直线的夹角为45°，右边控标与竖直线的家教为135°，左右两个控标的重量设置为45，样条曲线中间的点与水平线和垂直线的交点重合。

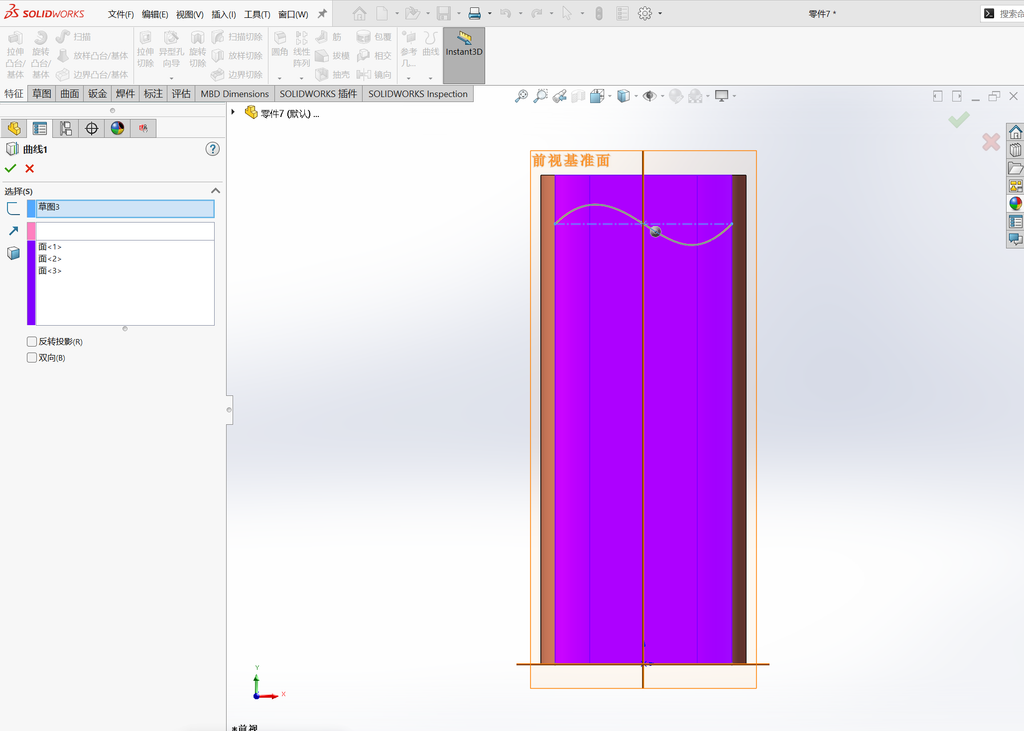

执行：插入-曲线-投影曲线，将之前绘制的样条曲线投影到如图所示的三个面上。

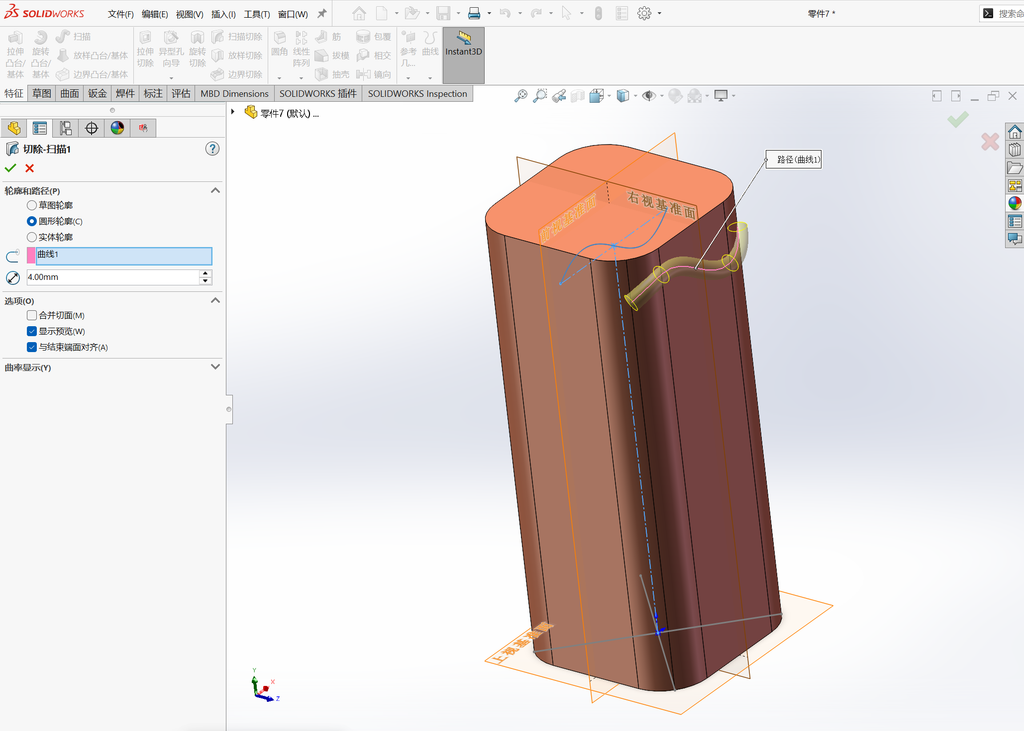

执行：扫描切除，切换到圆形轮廓，曲线选择样条曲线，圆形直径设置为4mm。

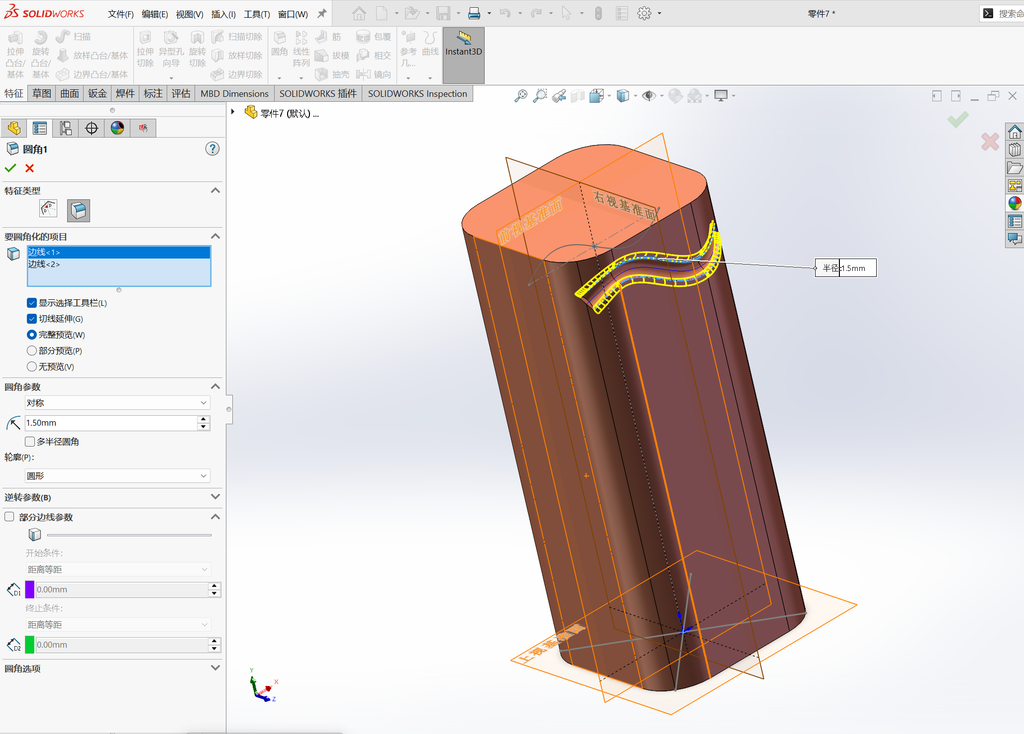

对边缘进行倒圆角，圆角设置为1.5mm。

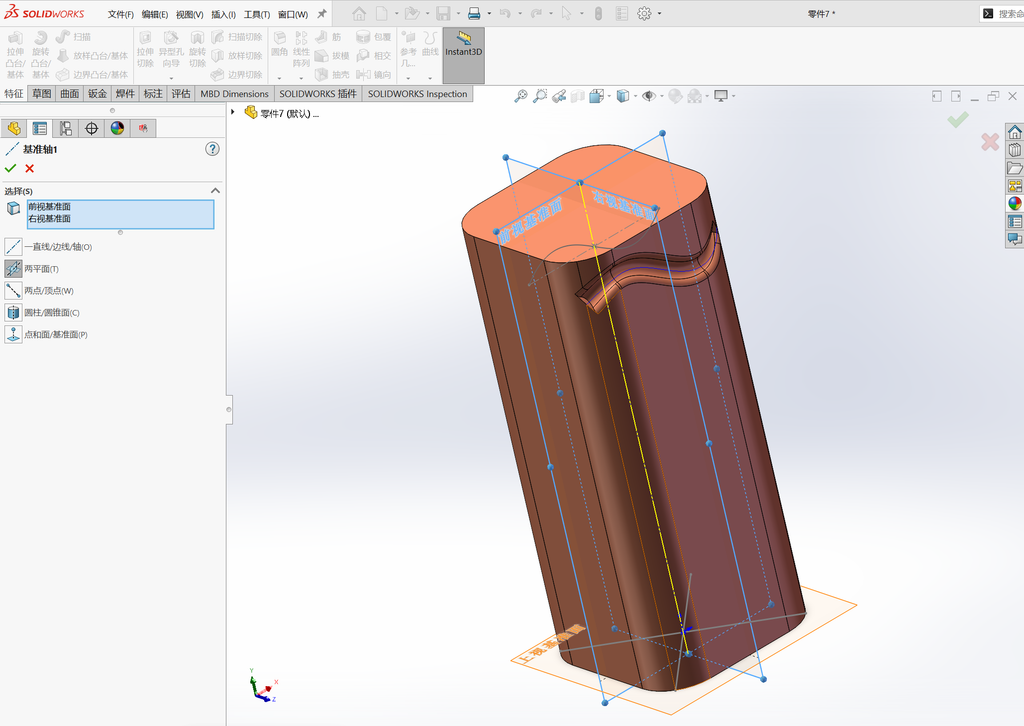

执行：参考几何体-基准轴。将前视基准面和右视基准面显示出来，分别选择两个基准面，得到基准轴。

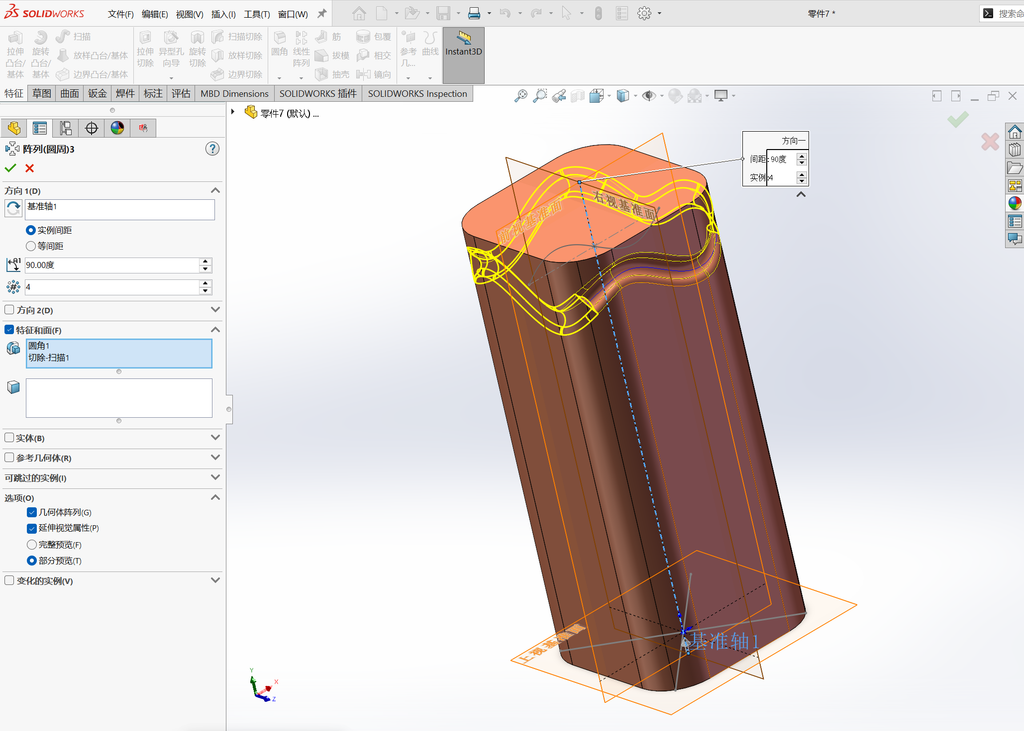

执行：线性阵列下拉菜单中的圆周阵列。方向选择基准轴，角度调整到90°，数量设置为4，特征选择扫描切除和圆角，切记勾选下面的几何体阵列，不然无法生成阵列。
执行：线性阵列，方向选择基准轴，距离10mm，数量9，特征选择刚刚的圆周阵列，切记狗西安下面的几何体阵列选择。

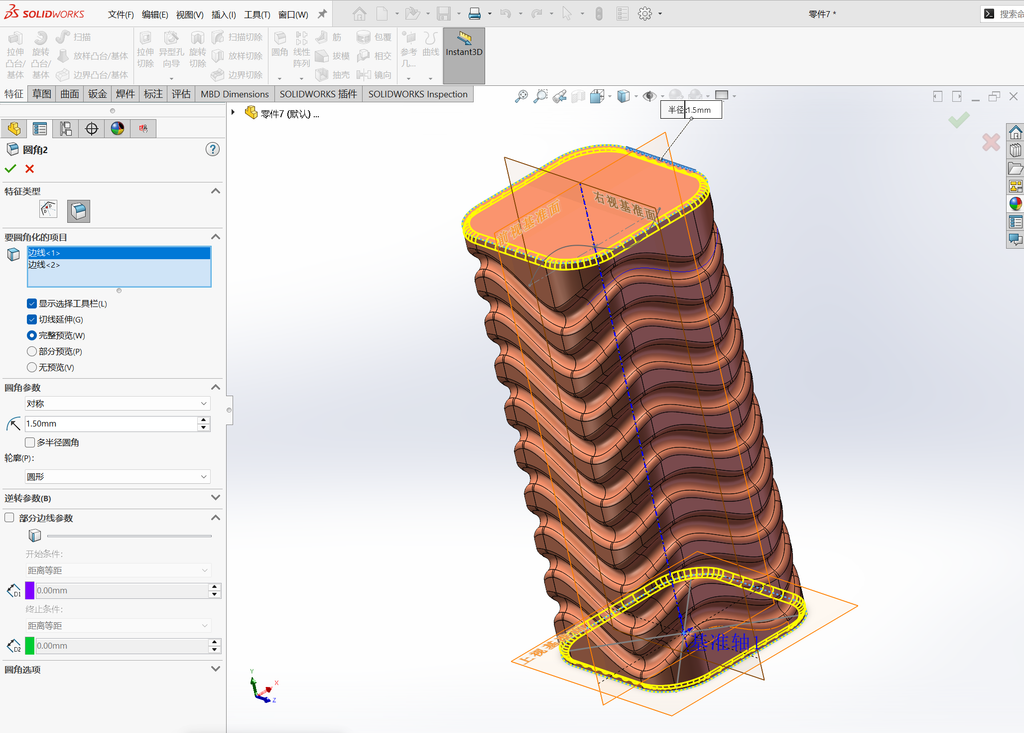

对上下两个边缘倒圆角，参数为1.5。
