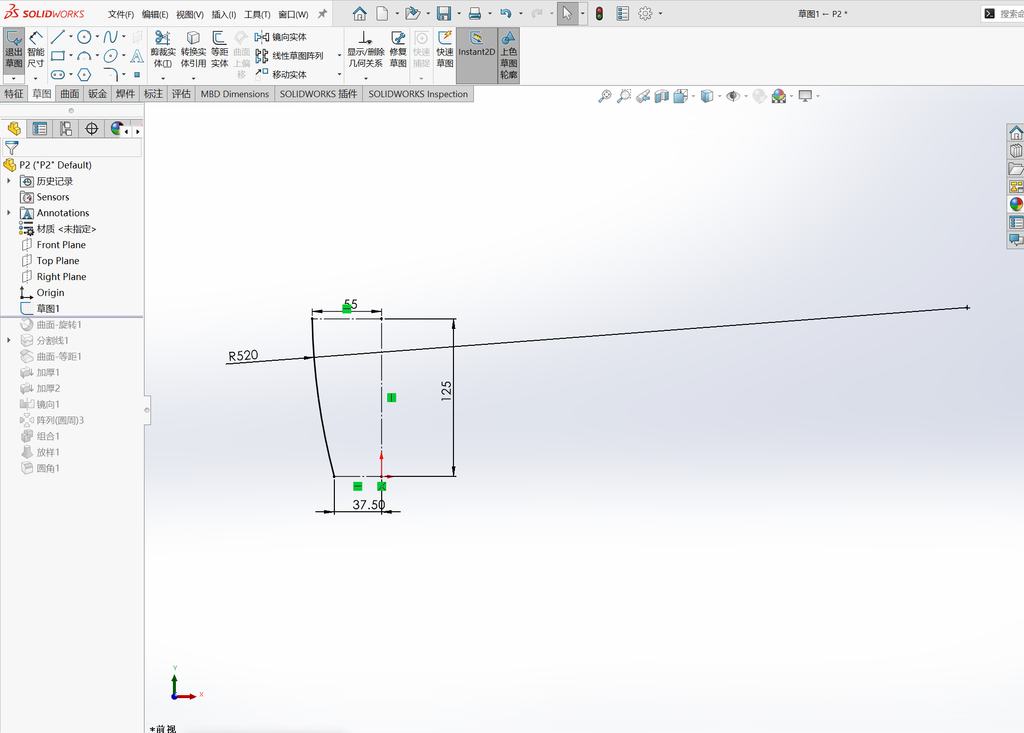

在前视基准面绘制如下草图。

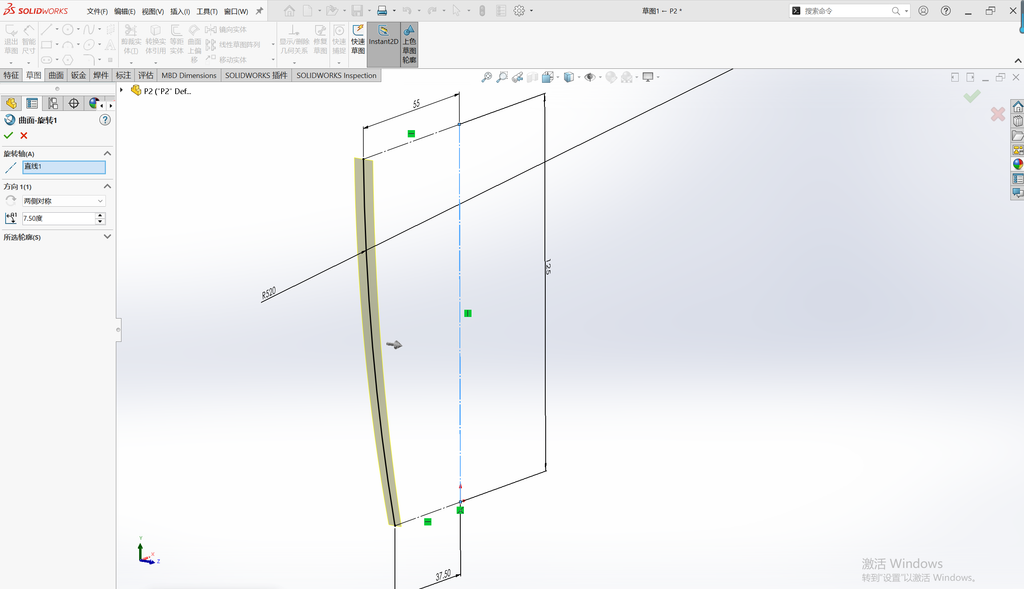

执行曲面旋转，旋转轴选择中心线，方向下拉改成两侧对称，角度为7.5°。

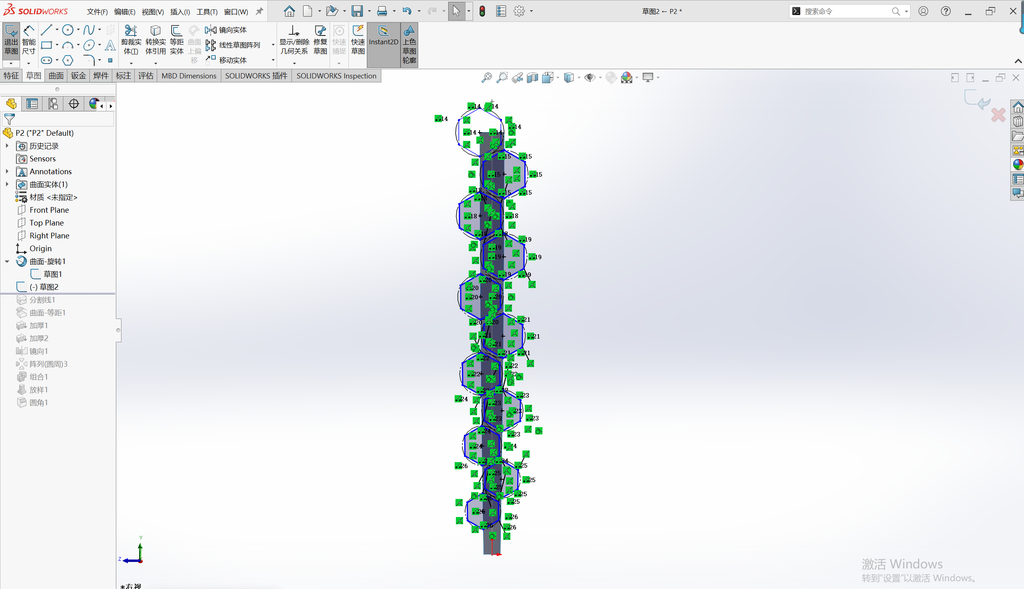

依次画六边形，将六边形设置成外接圆，然后第一个六边形和曲面左上角的点重合，然后将所有六边形设置成相切，将第一个六边形改成构造线。

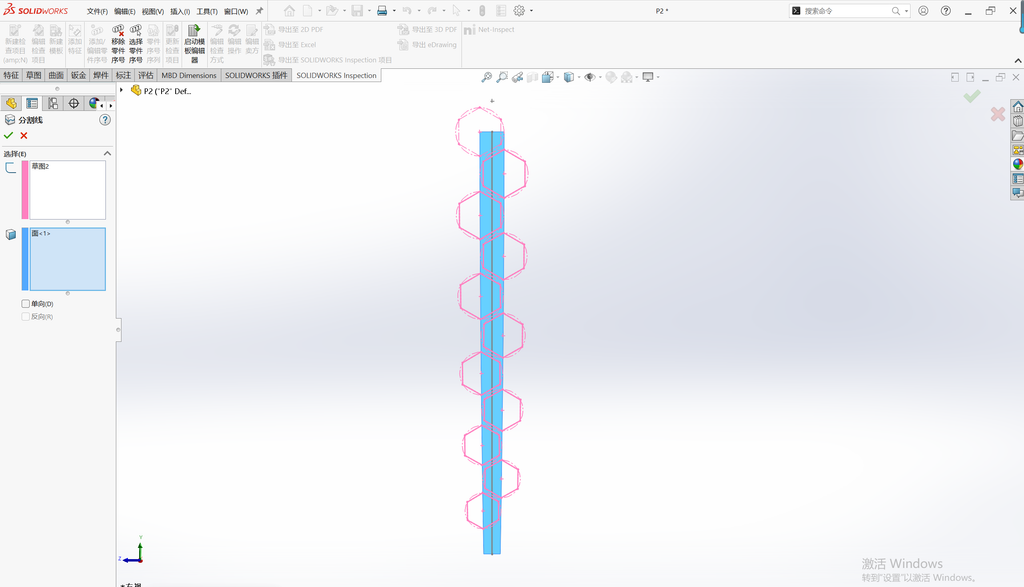

执行：插入-曲线-分割线，用草图分割曲面。

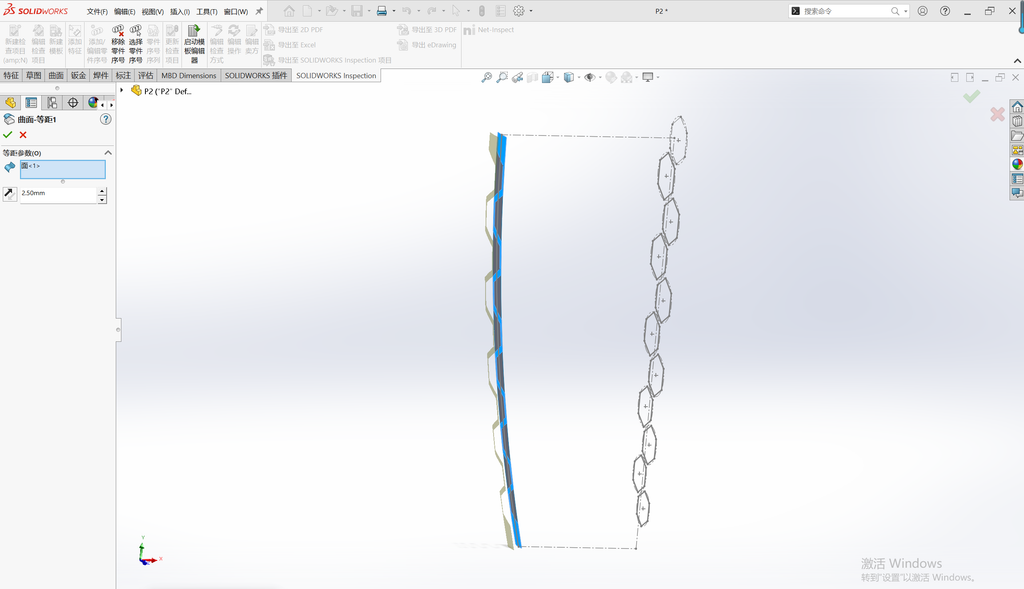

将如图所示的蓝色部分执行：等距曲面，则是参数为2.5。

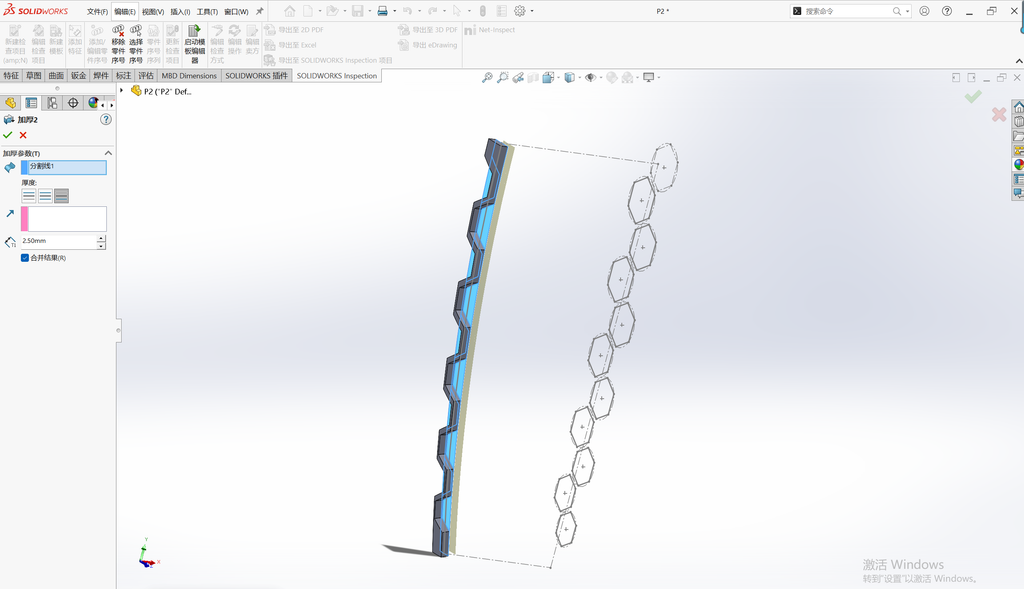

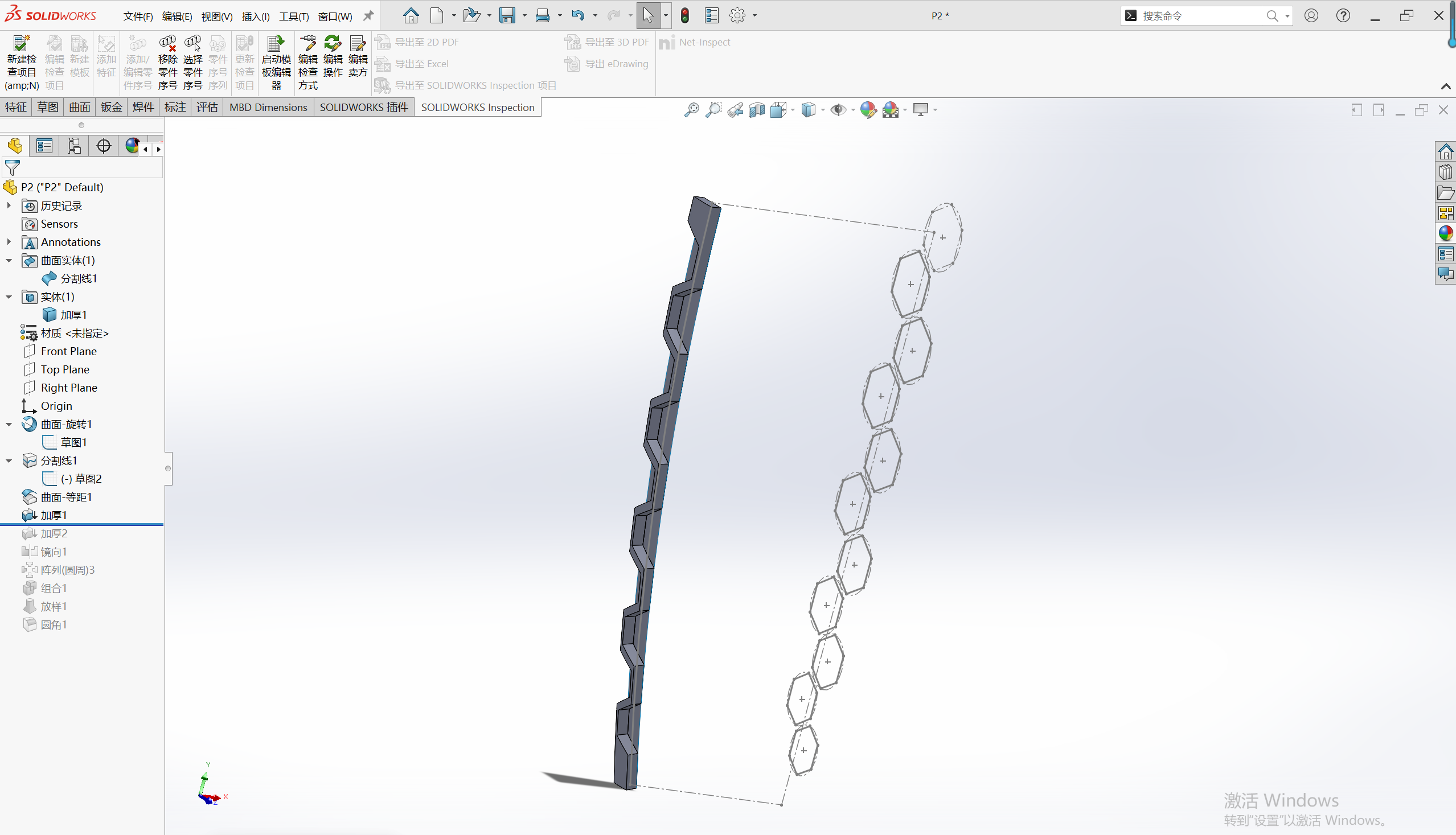

将偏移出来的面执行：插入-凸台/基体-加厚。
将之前的面在相反方向执行相同的命令：插入-曲面-加厚。

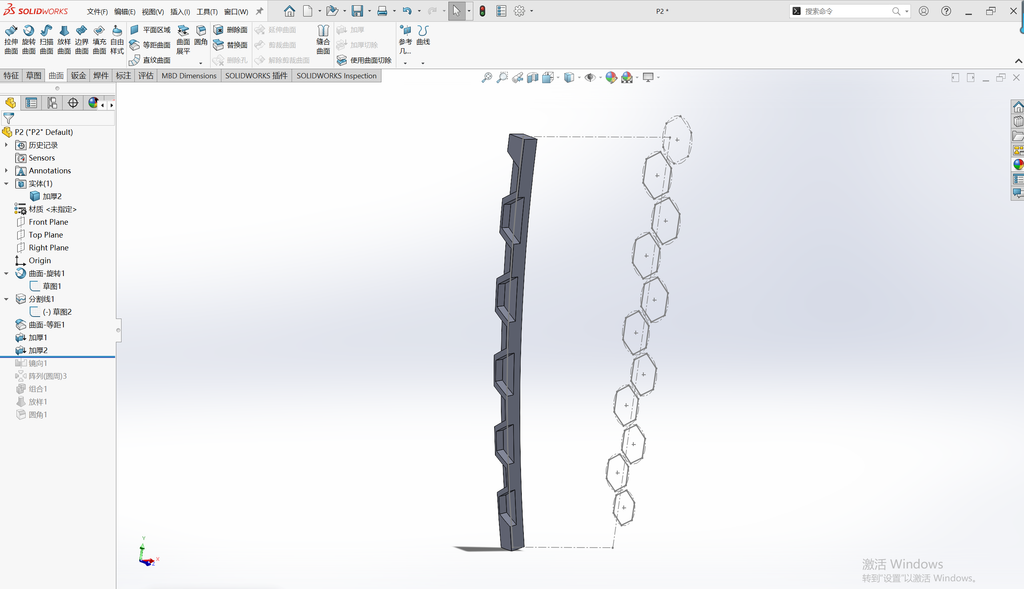

如图所示。

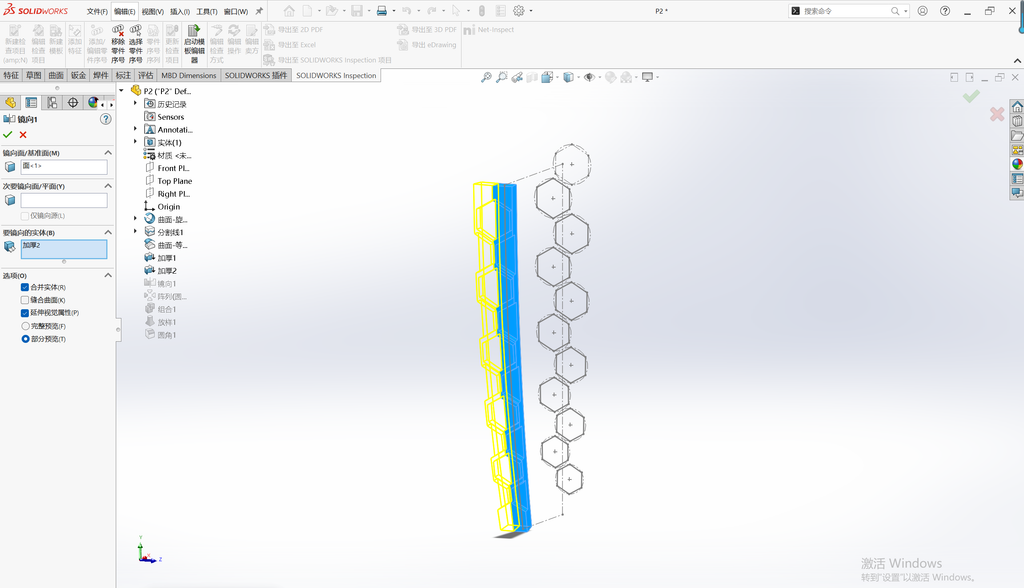

执行：镜像。

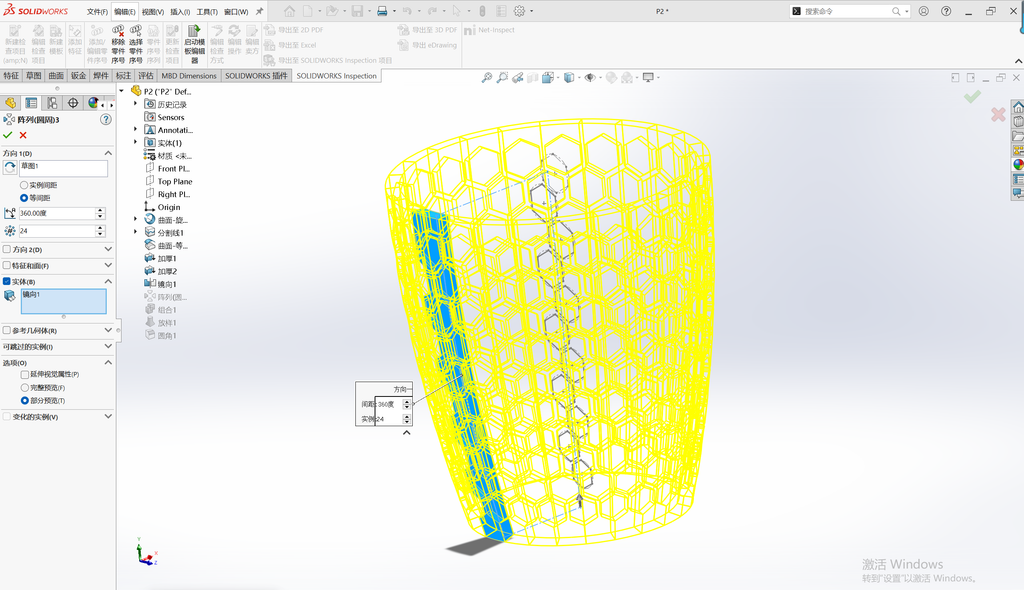

执行：圆周阵列（线性阵列下拉可以找到），数量为24个。

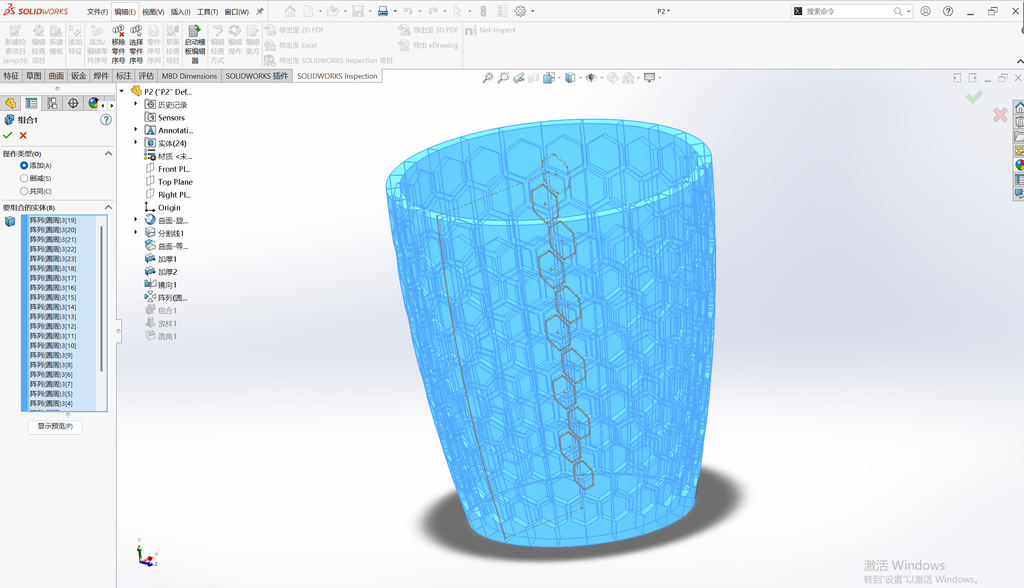

执行：插入-特征-组合，将所有实体组合成一个实体。

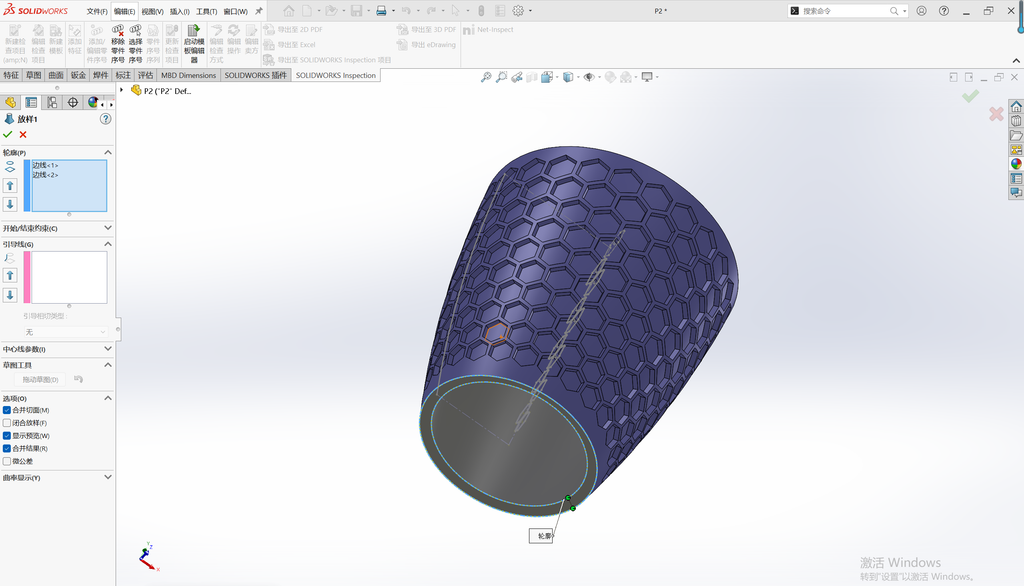

将底部执行：曲面放样，依次点击两个边缘。

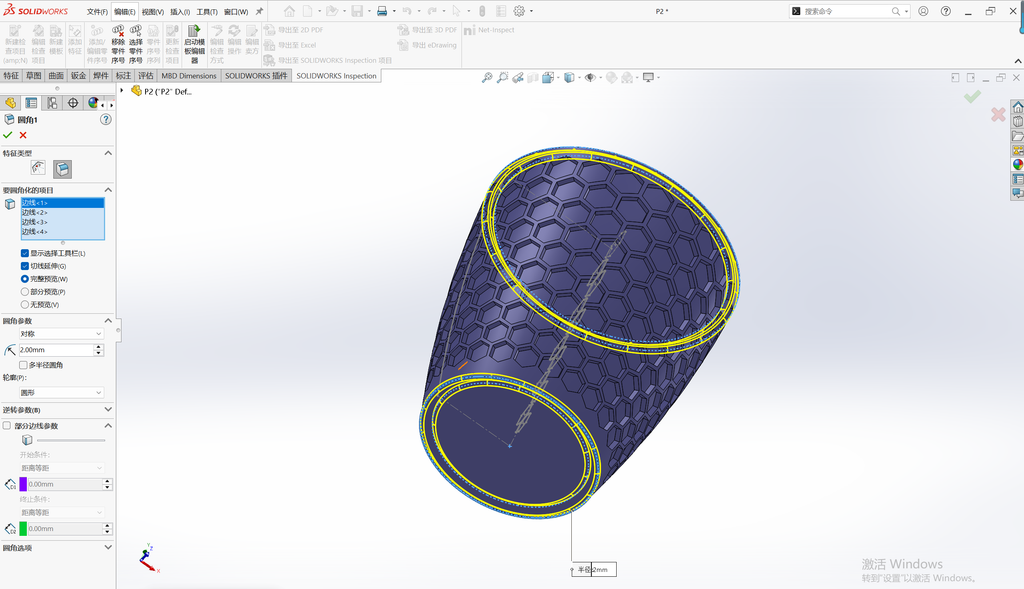

将如图所示的边缘进行倒角。
