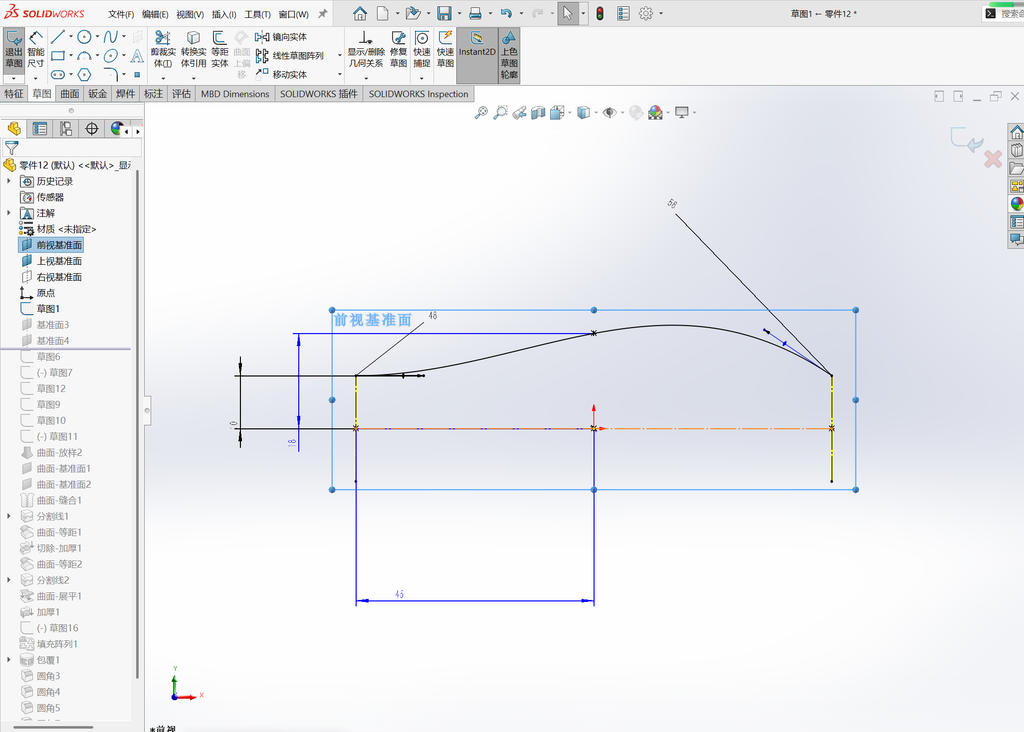

在前视基准面绘制如图所示的草图。

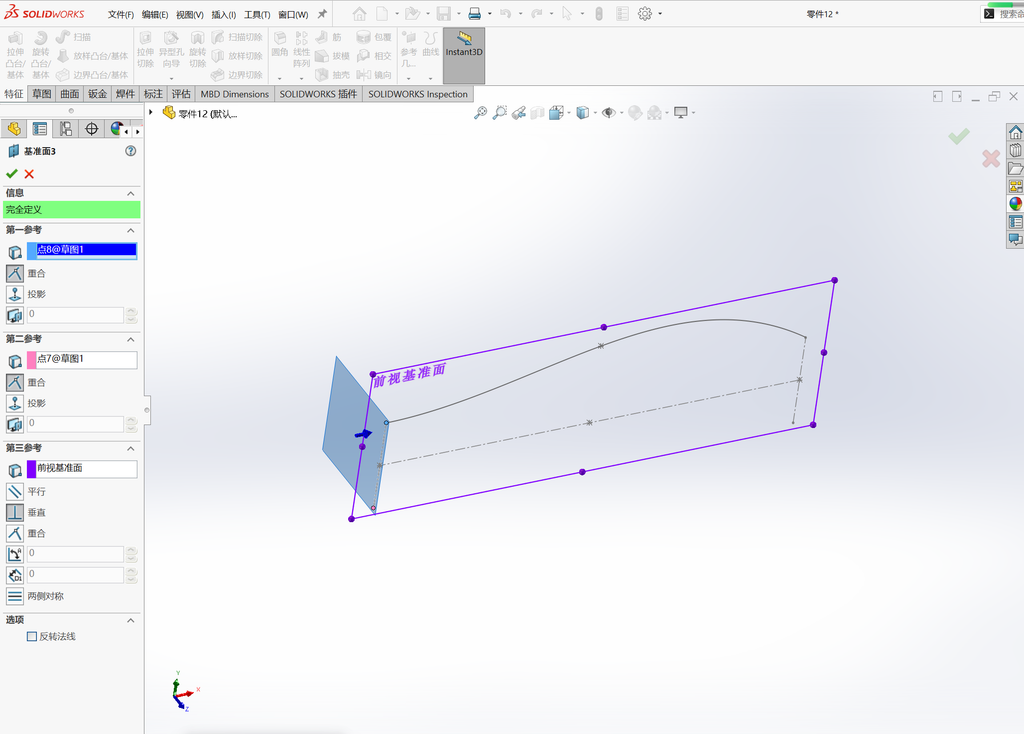

创建基准面3，参考选择如图所示的蓝色点，粉色点和前视基准面。

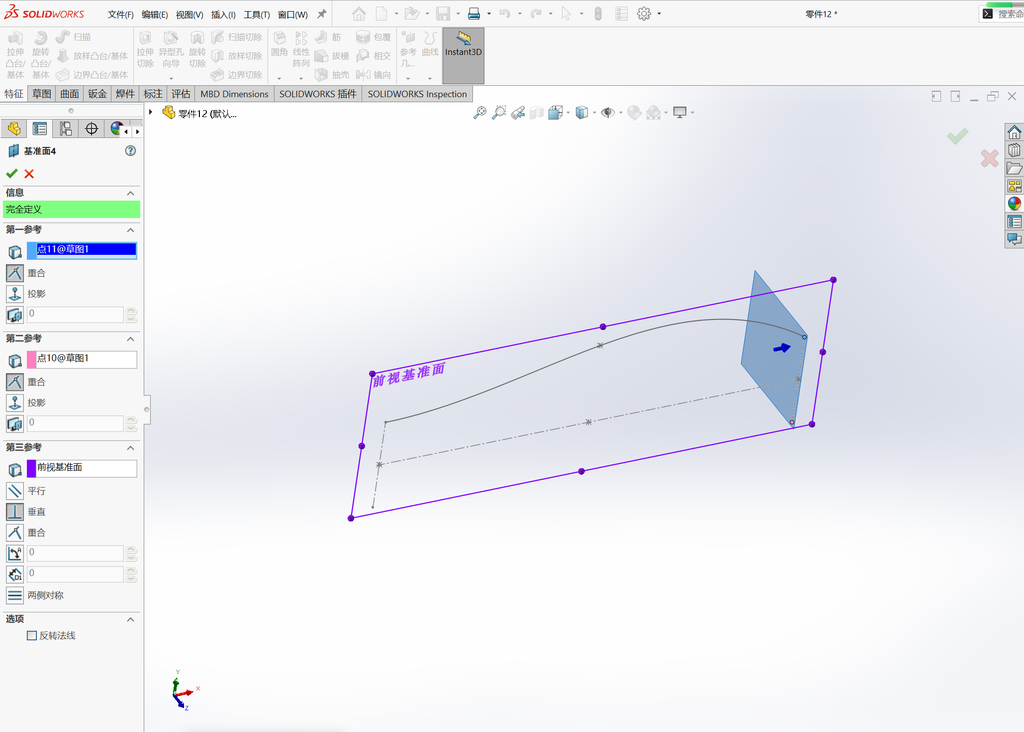

创建基准面4，参考是图中所示的蓝色点，粉色点和前视基准面。

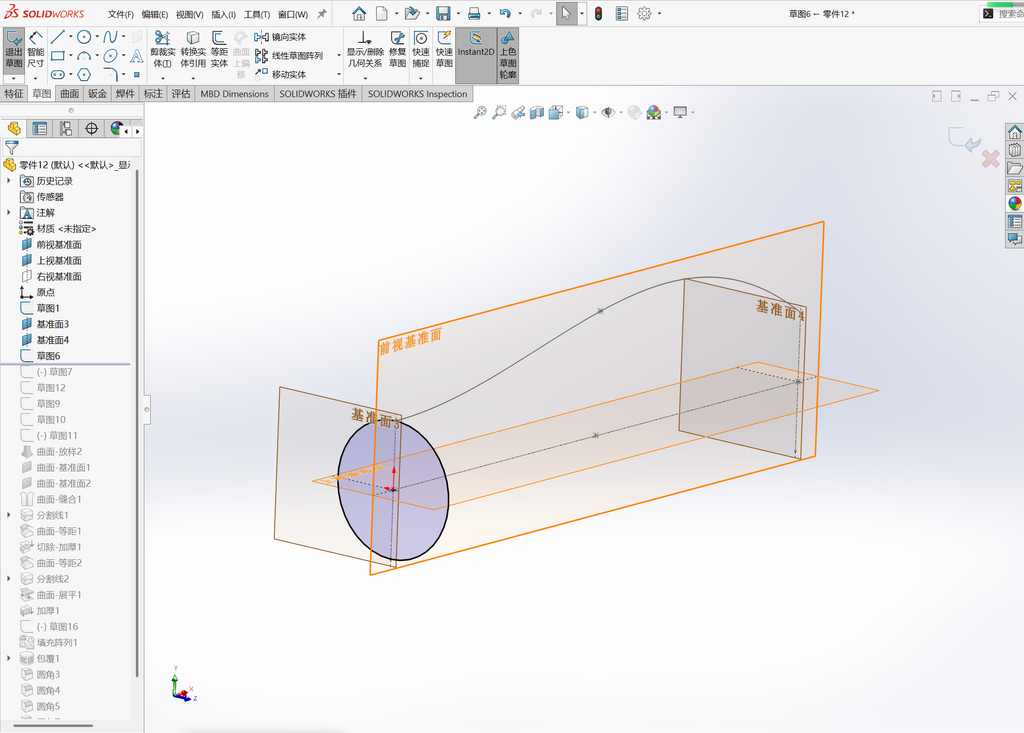

在基准面3绘制如图所示的圆形。

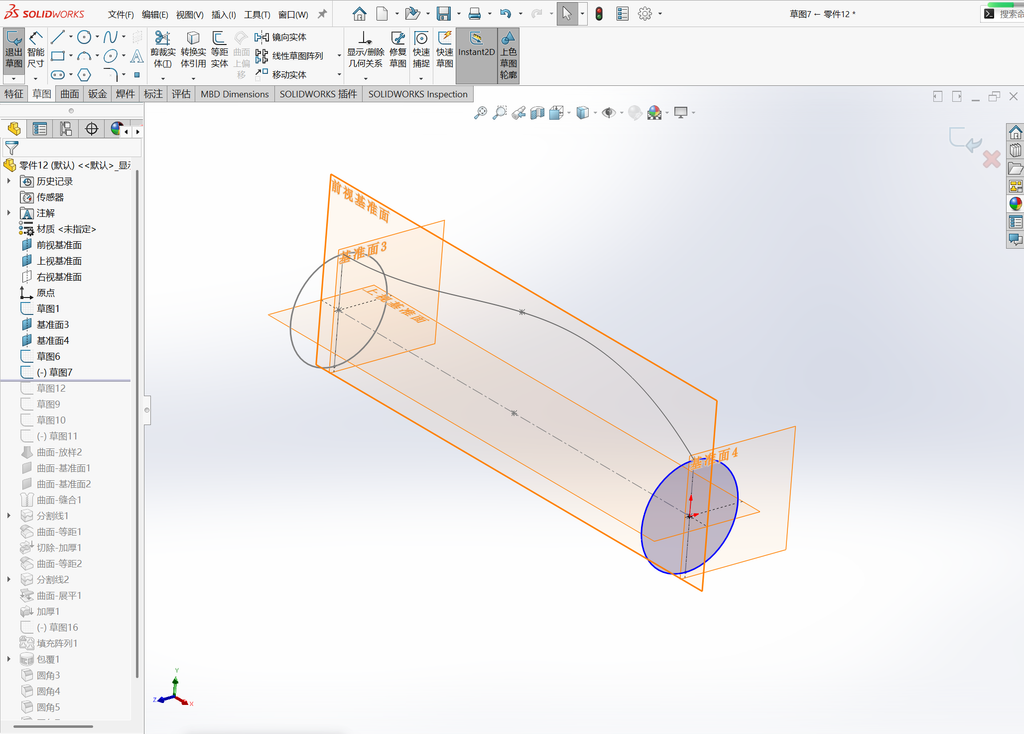

在基准面4绘制如图所示的圆形。

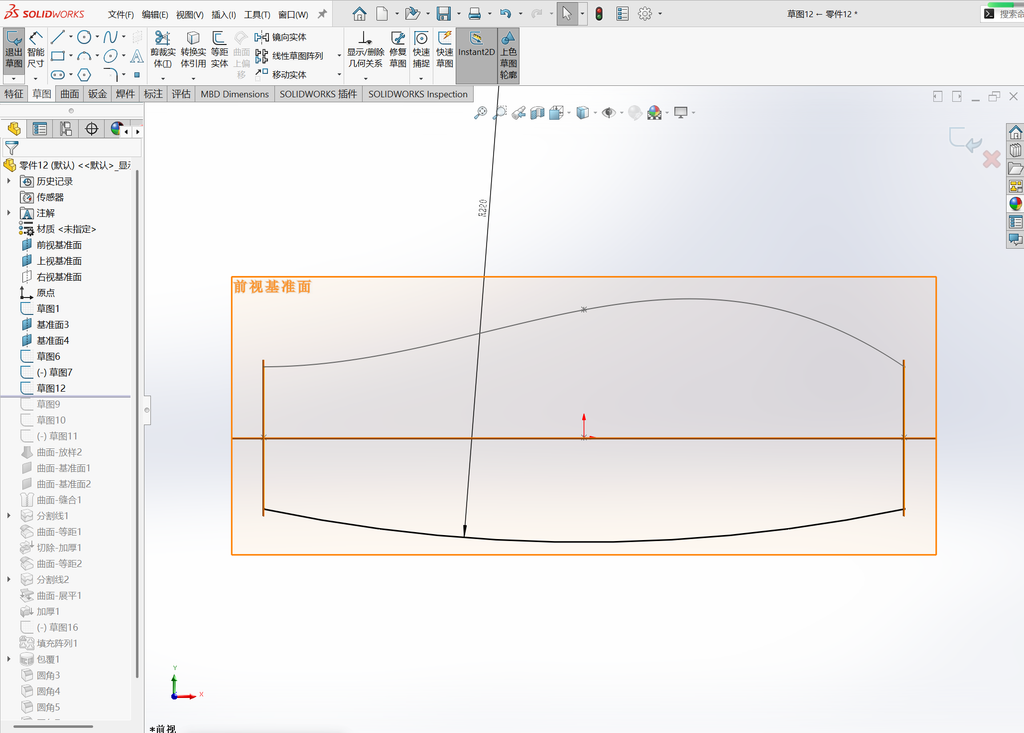

在前视基准面绘制如图所示的草图。

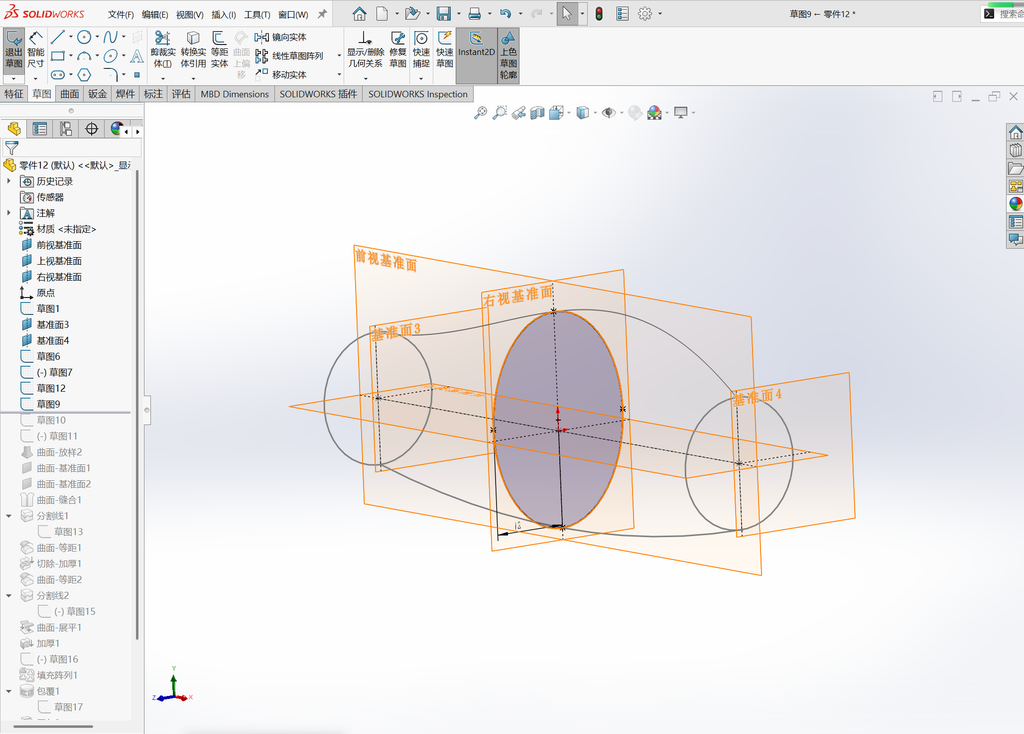

在右视基准面绘制如果所示的椭圆草图，上下两个两个点和之前绘制的曲线设置重合约束。

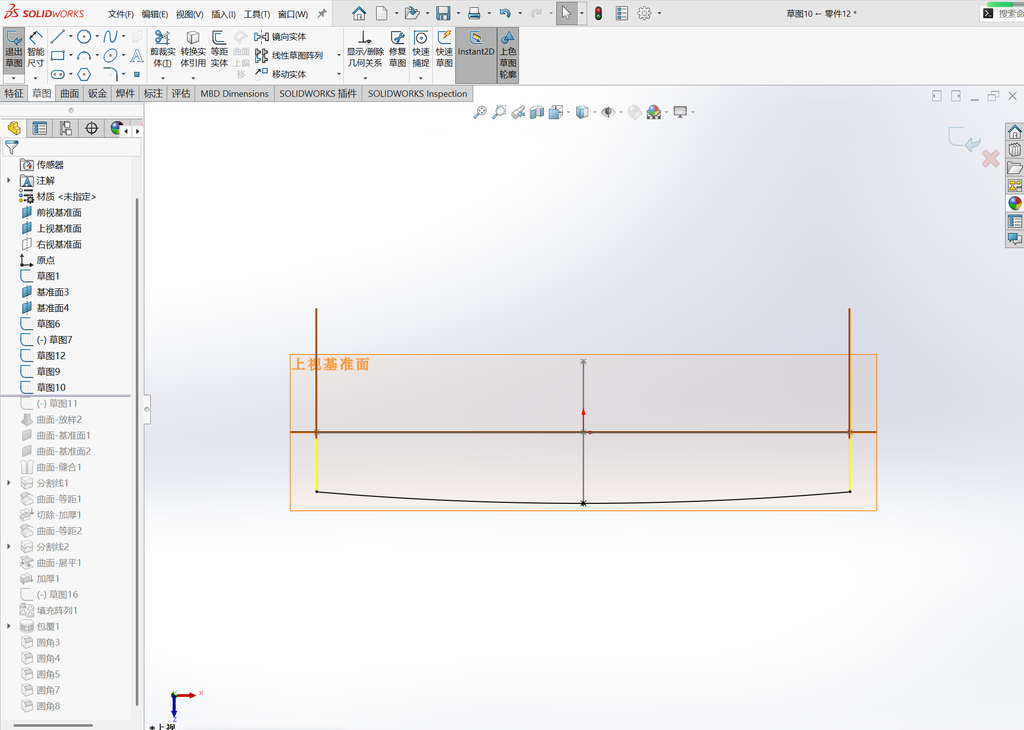

在上视基准面绘制如图所示的草图。

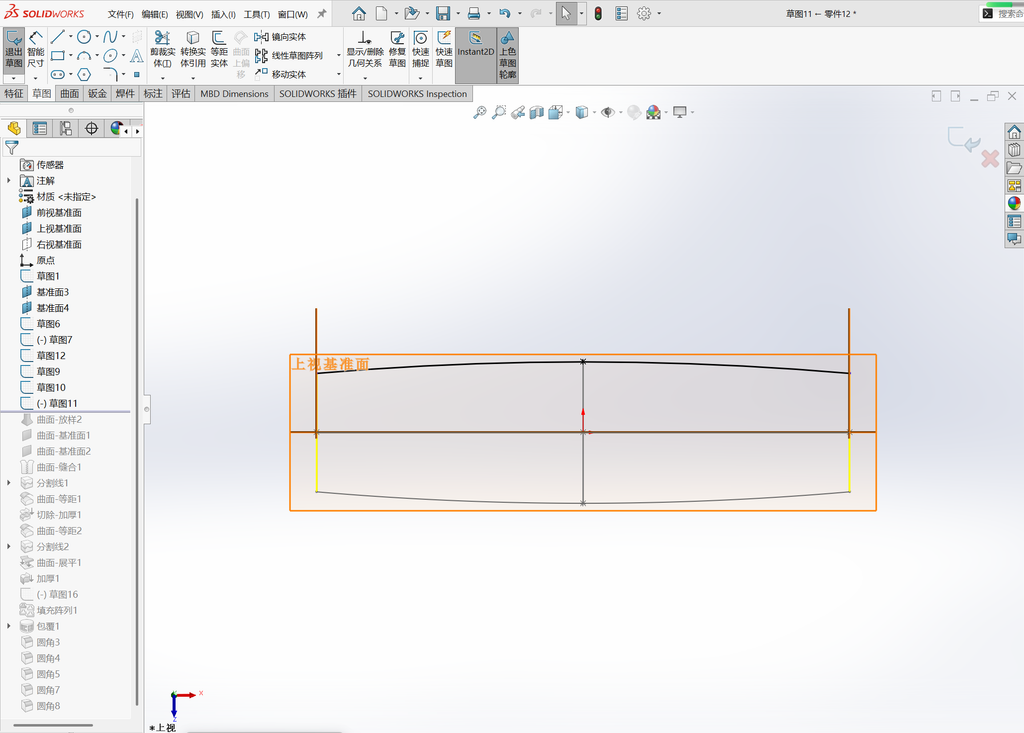

在上视基准面再绘制一个草图，和刚刚的草图是镜像关系。

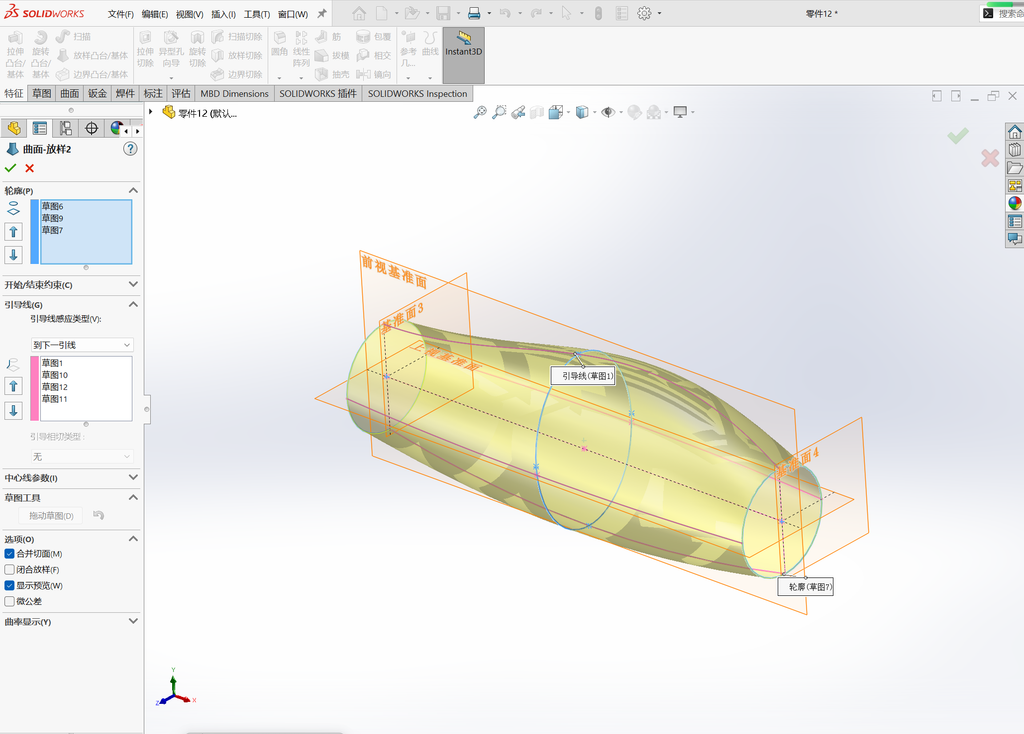

执行曲面放样。轮廓选择草图6，草图9，草图7（图中蓝色的线条）。

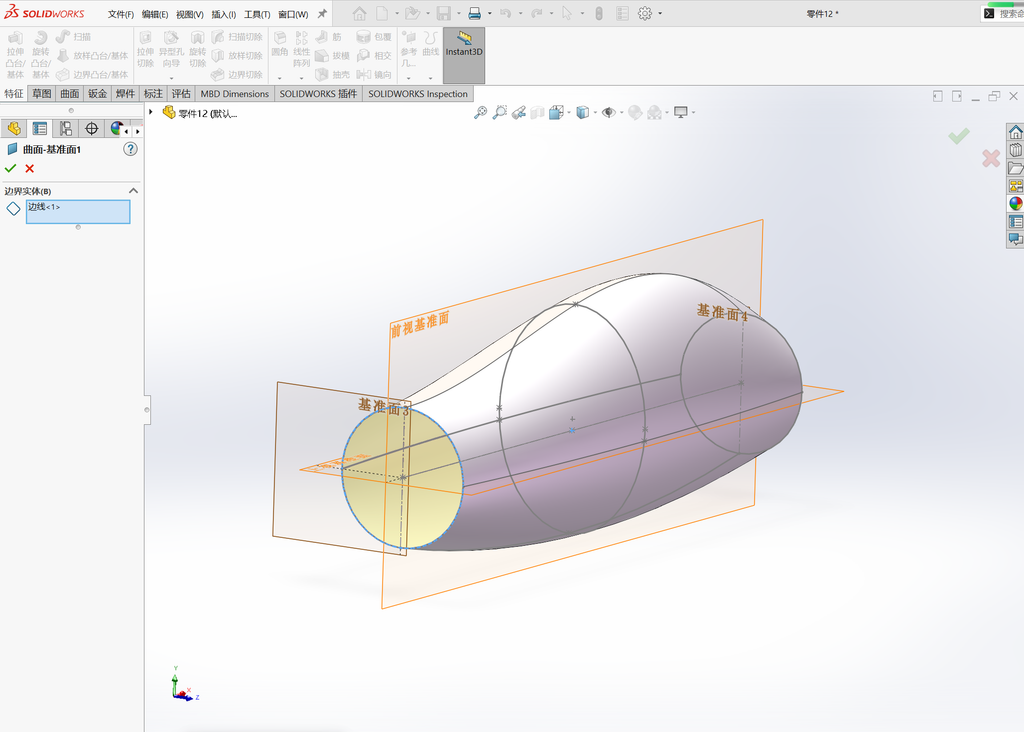

执行曲面-平面区域，对图中的区域进行封面。

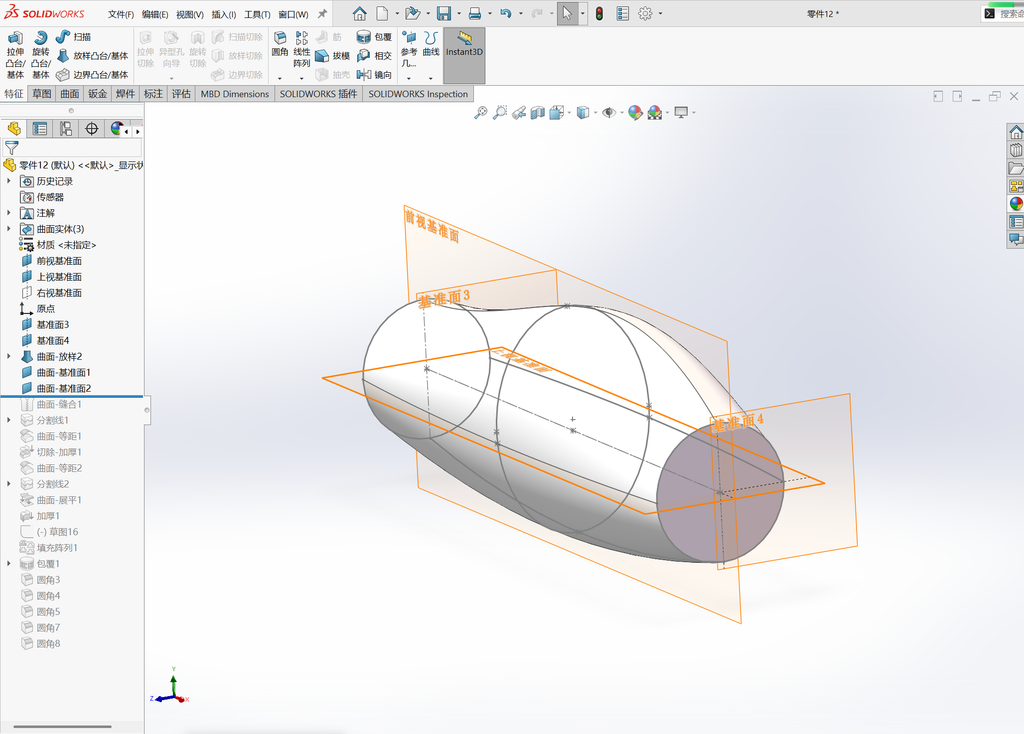

再次执行曲面-平面区域，对图中的区域进行封面。

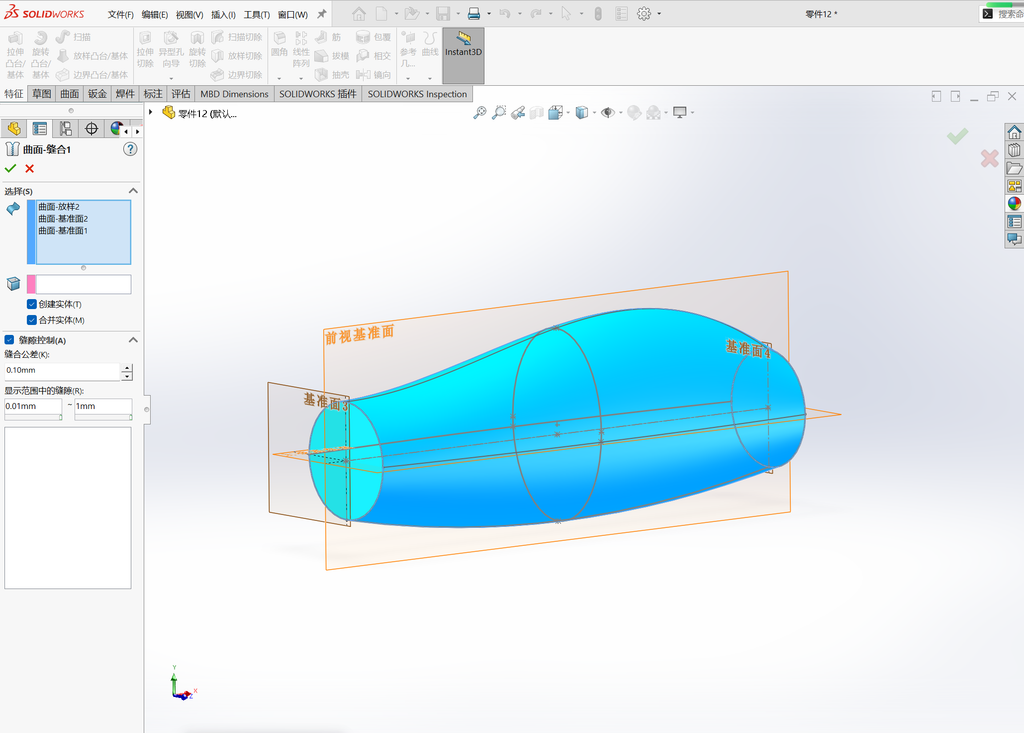

执行曲面缝合，对所有曲面进行缝合，勾选创建实体，勾选合并实体。

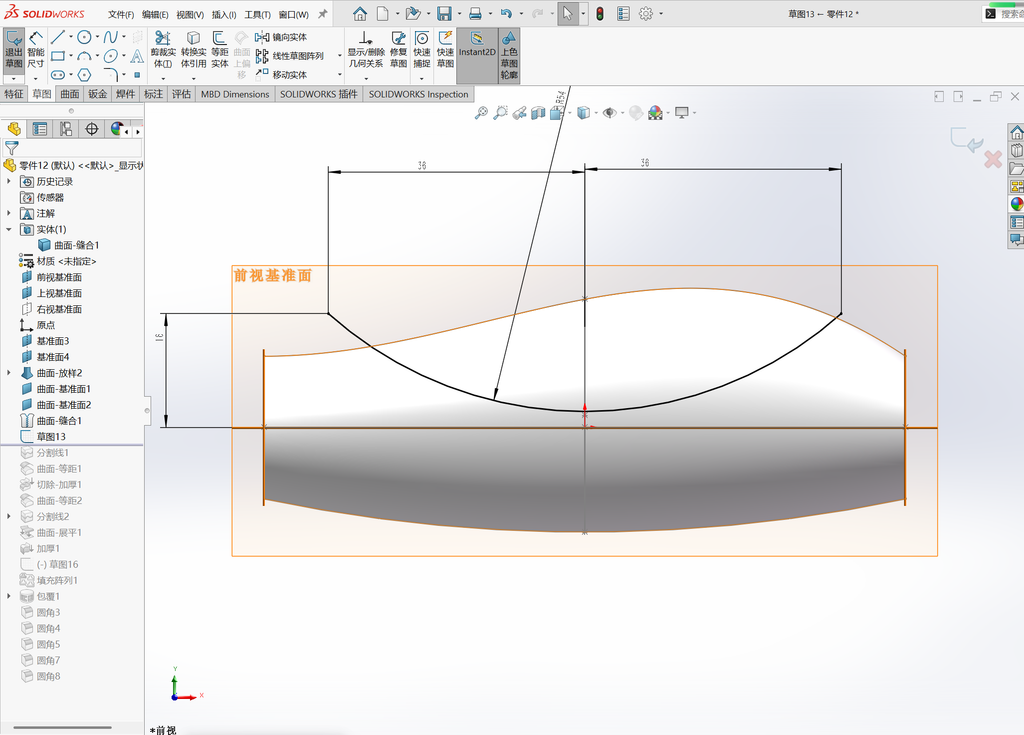

再前视基准面绘制如图所示的草图。

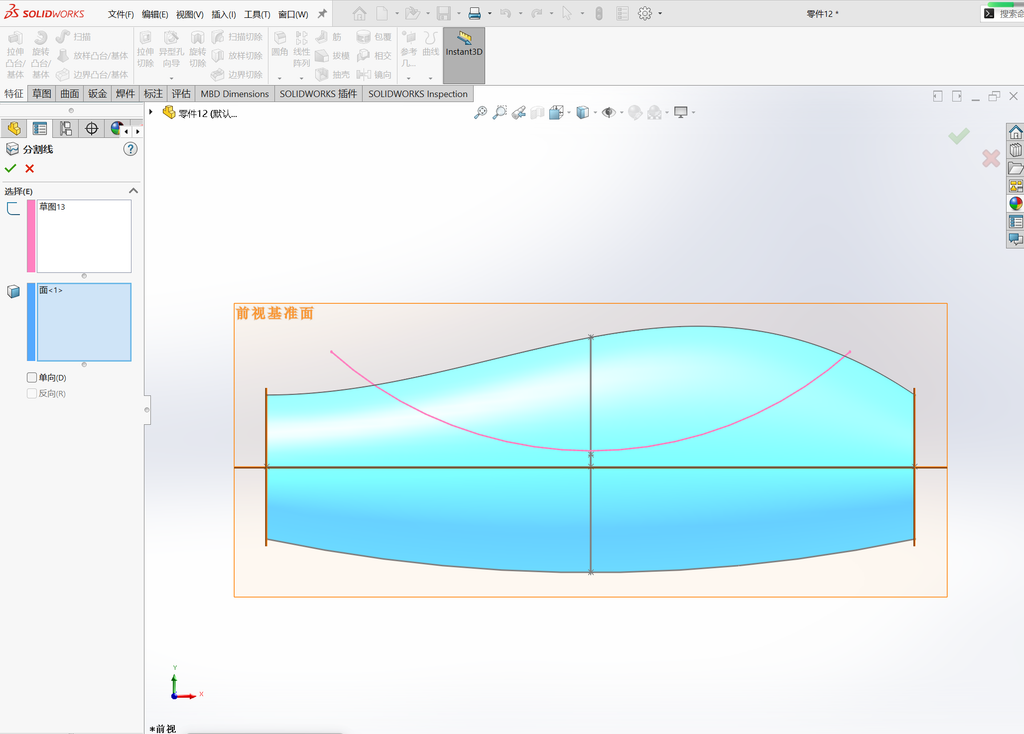

执行：插入-曲线-分割线。用草图对实体进行分割。

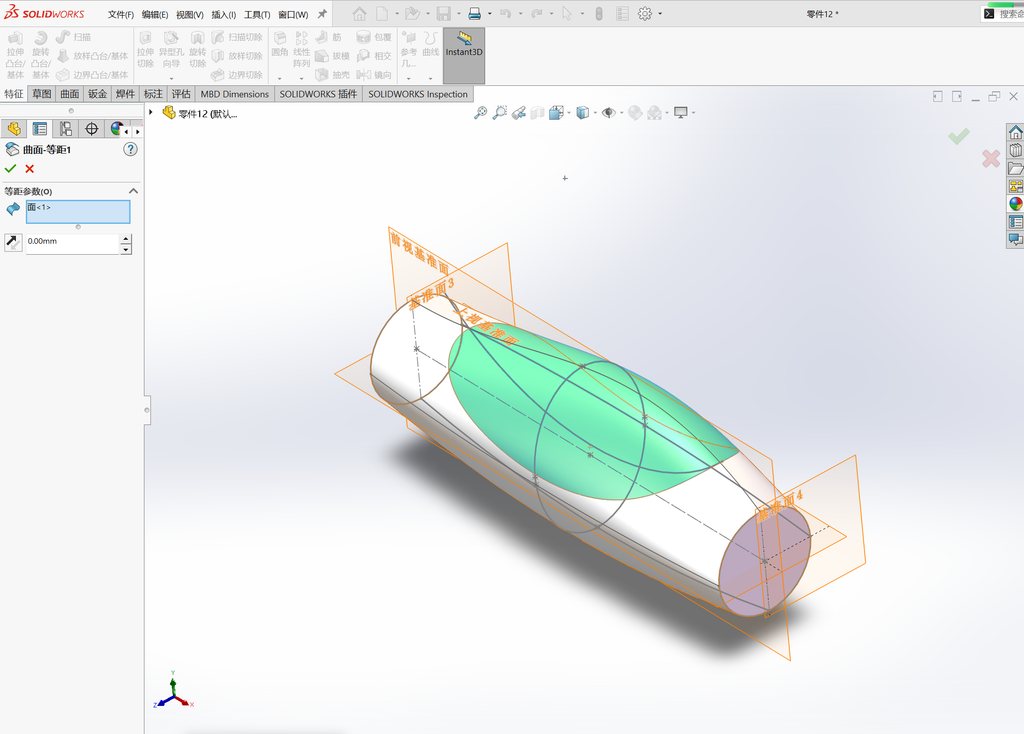

执行曲面等距，距离设置为0。

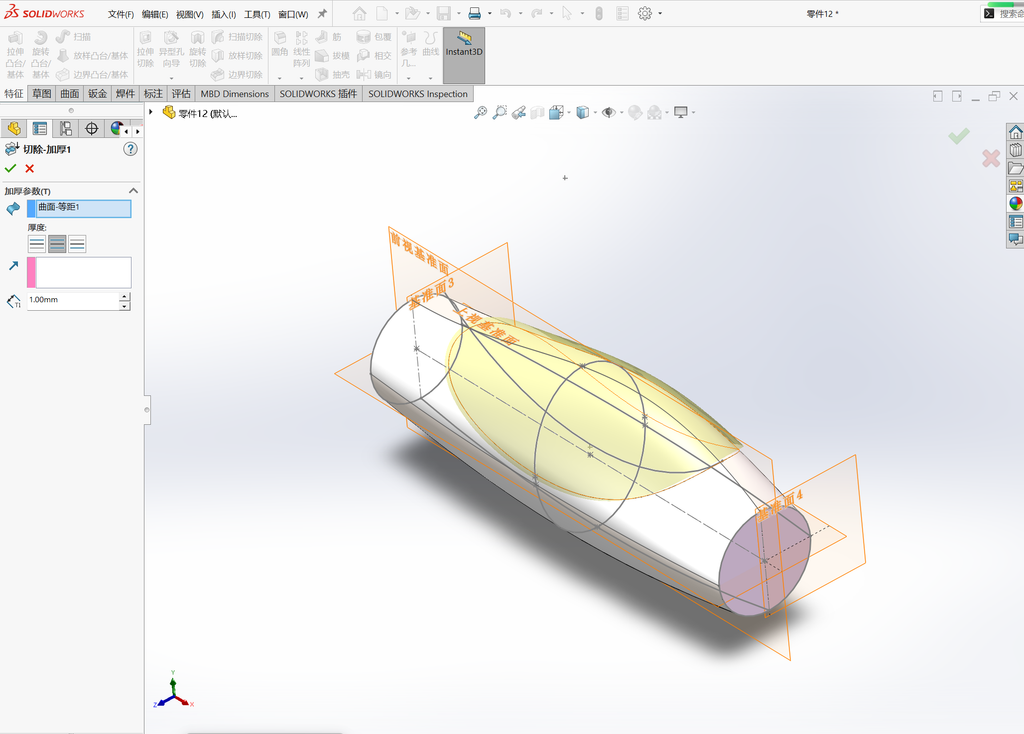

执行加厚切除，厚度为1。

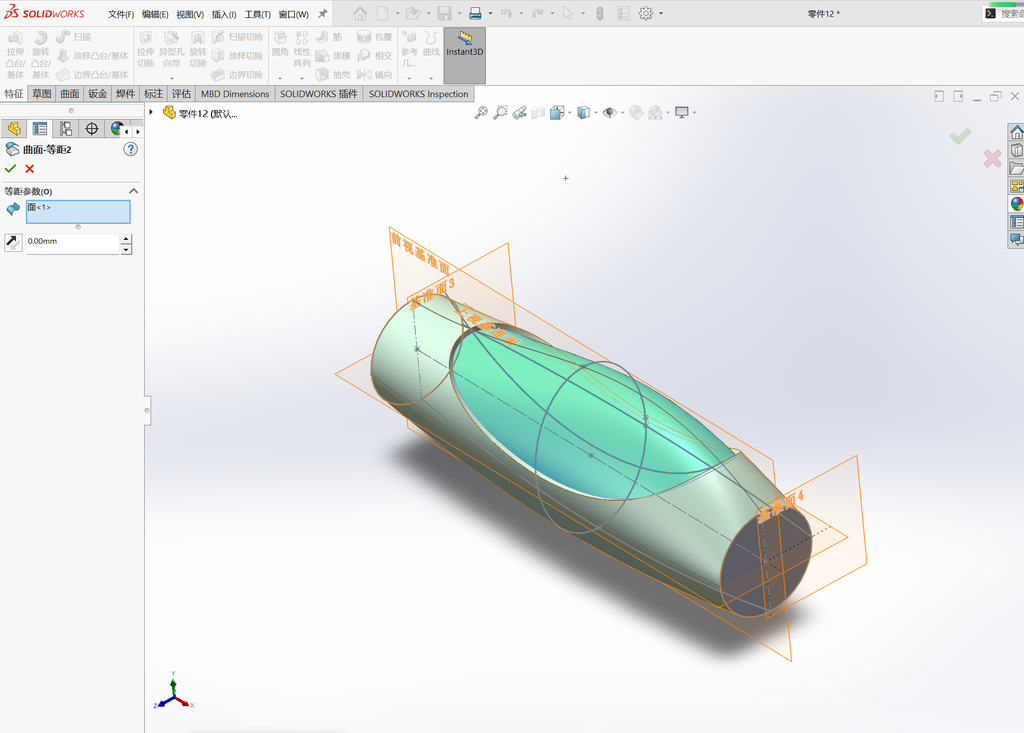

执行曲面等距，距离设置为0。

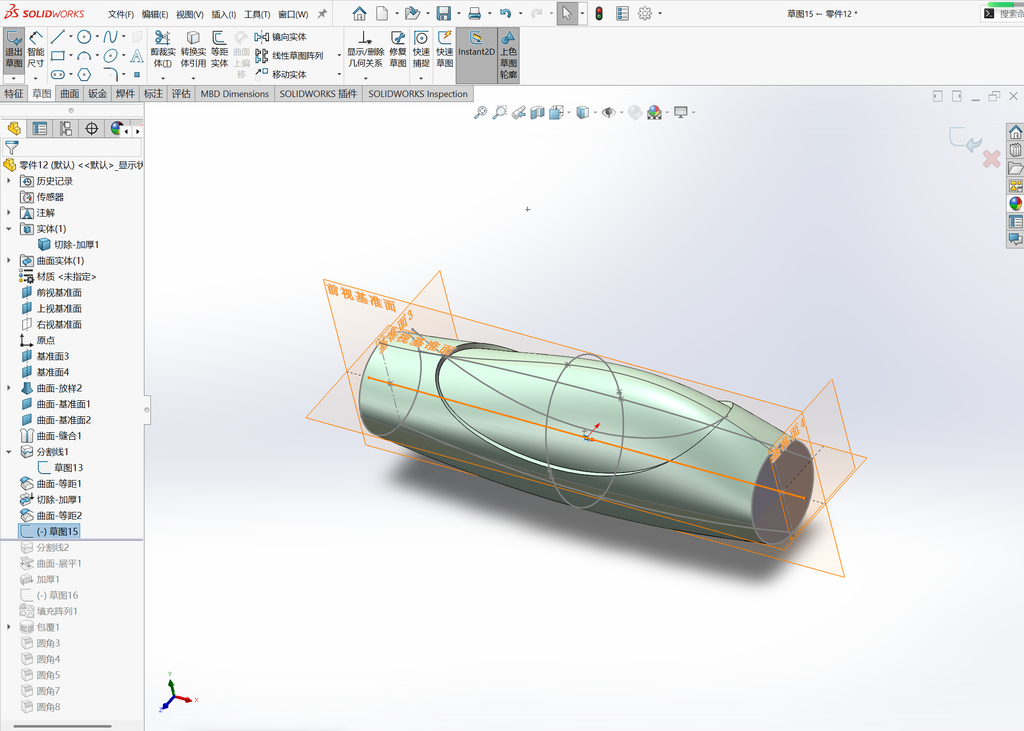

在前视基准面绘制一条直线草图。

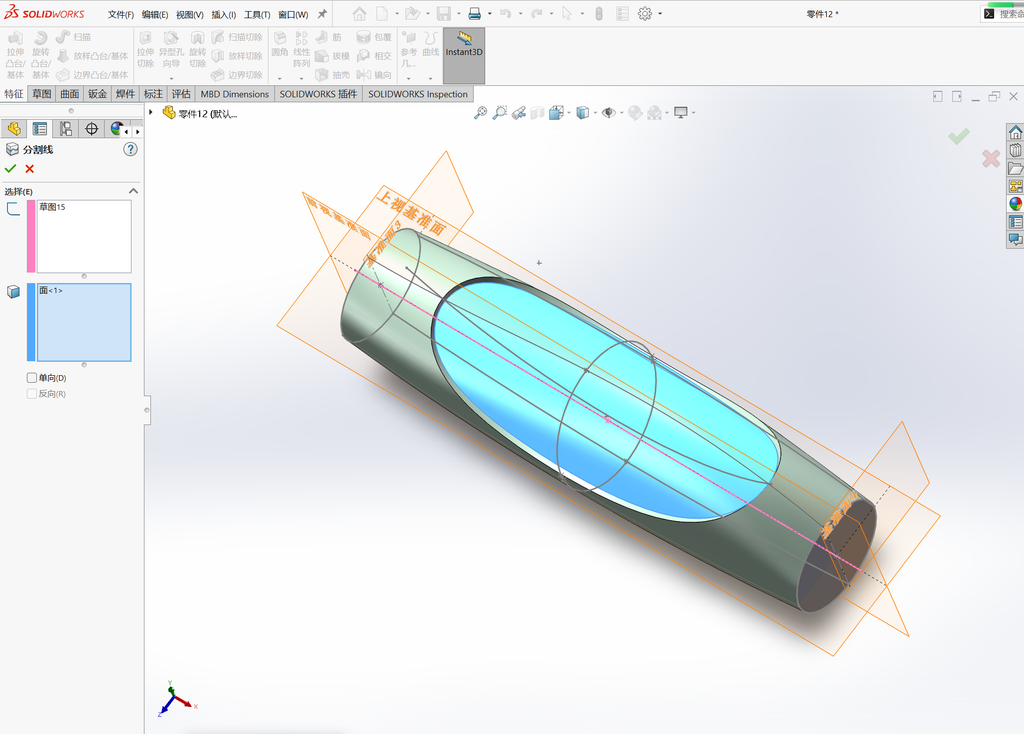

执行：插入-曲线-分割线，用刚刚绘制的草图对偏移曲面做出来的面进行分割。

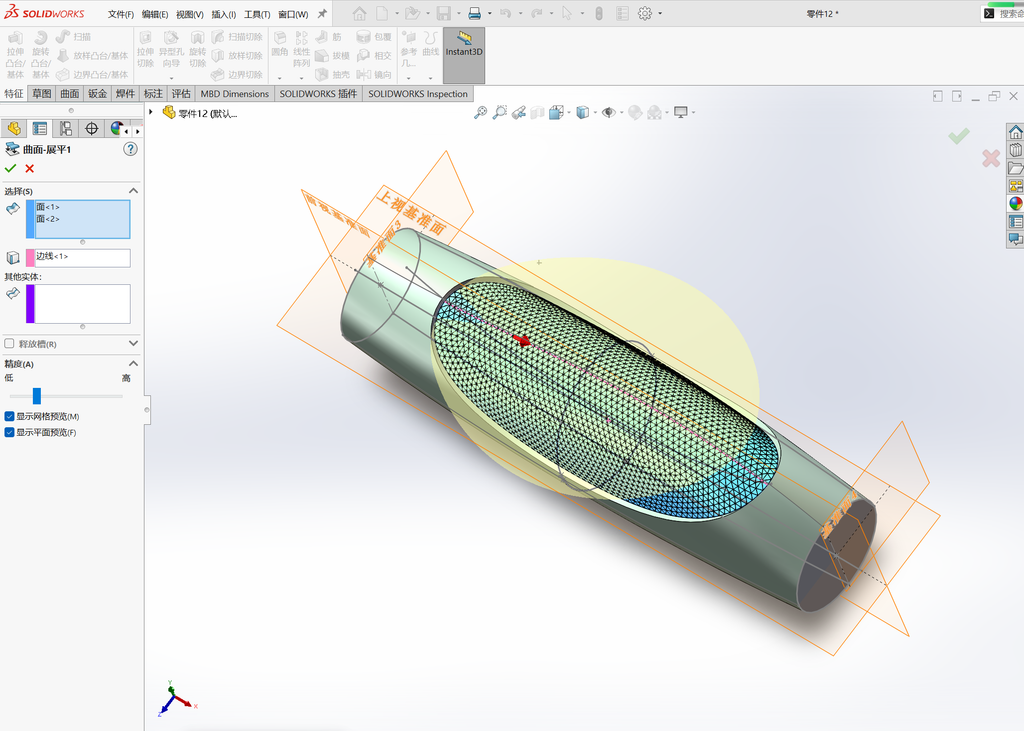

执行曲面-展平，先择刚刚分割的两个面，选择两个面相接的边线。

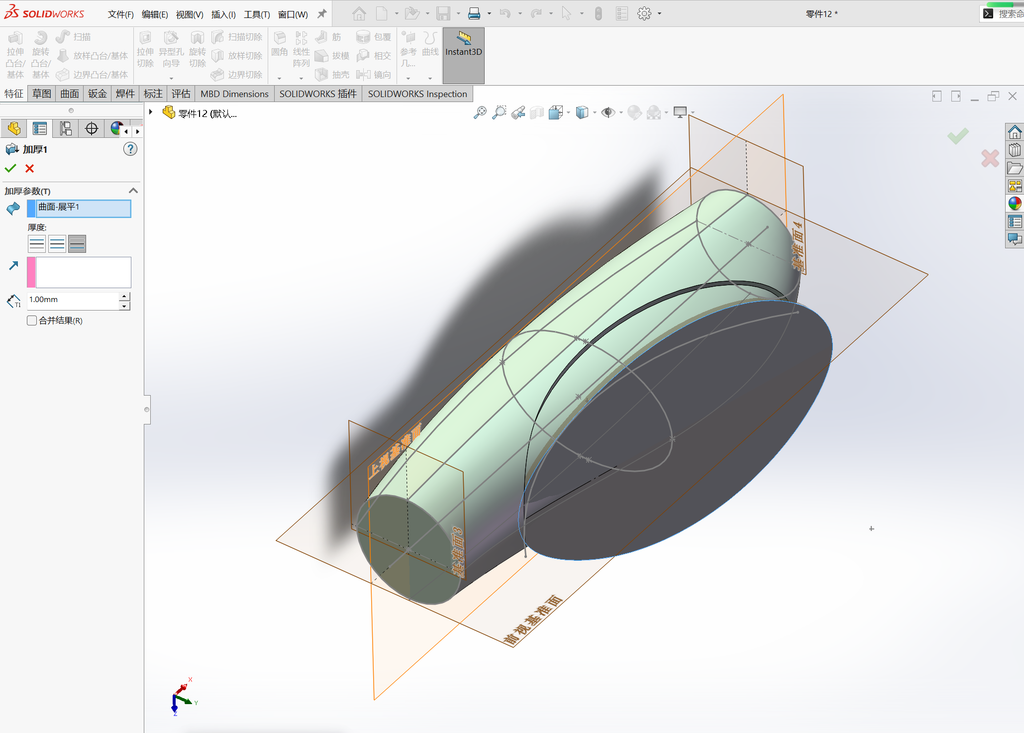

将刚刚展平的曲面进行加厚，厚度为1。

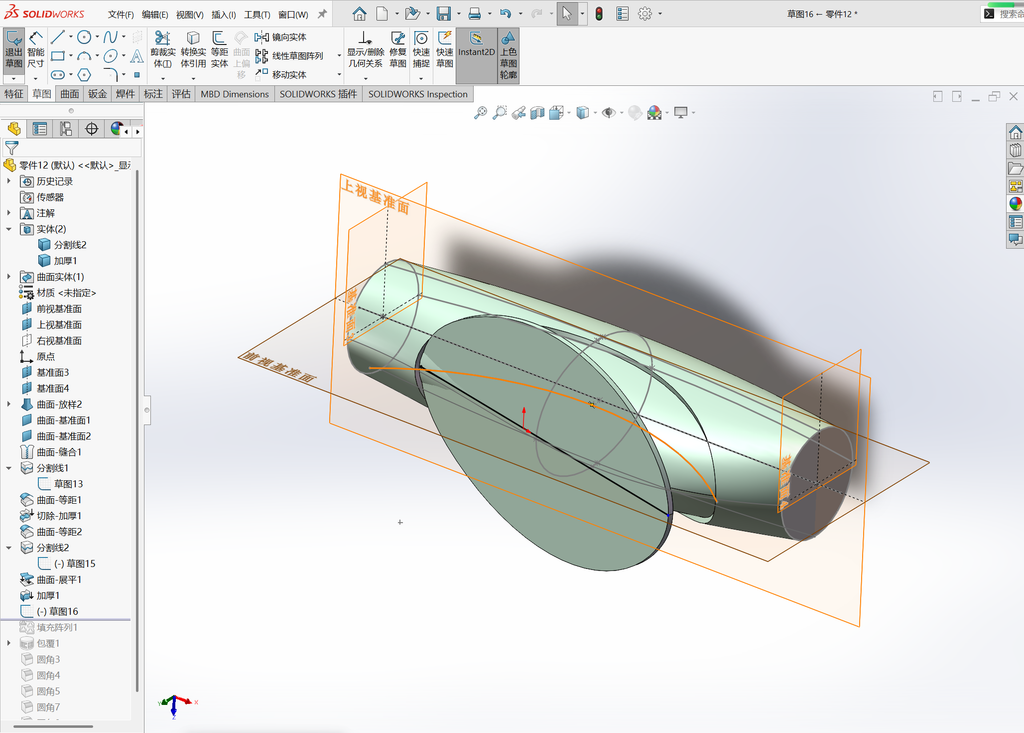

在如图所示的平面中间绘制一条直线。

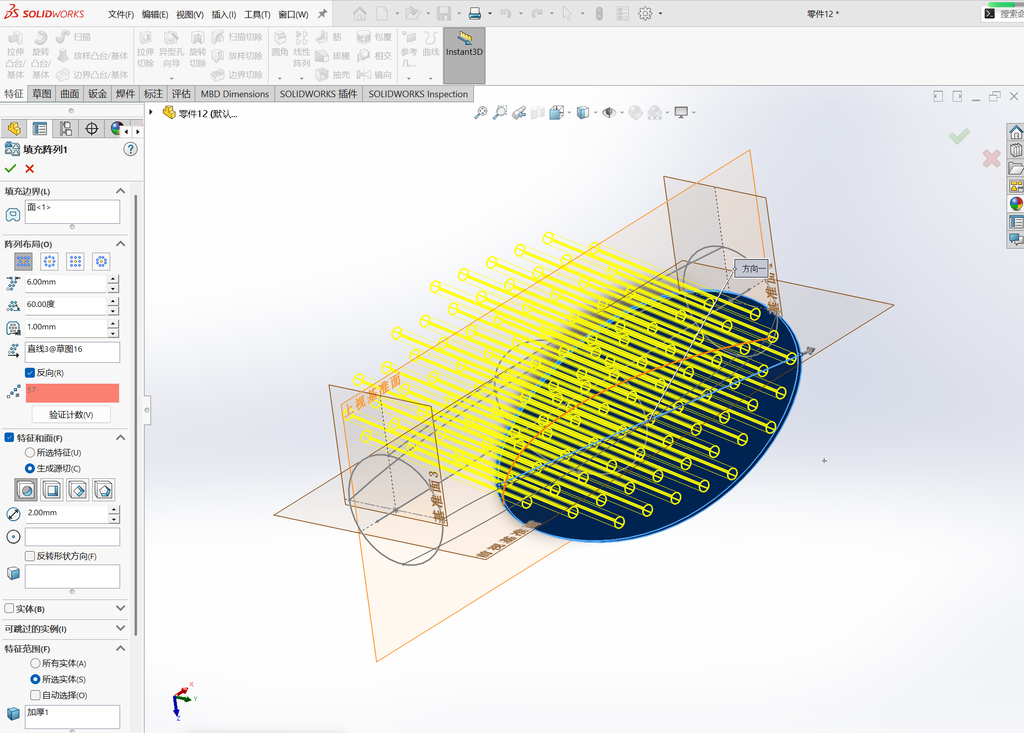

执行：填充阵列（线性阵列下拉），填充边界选择如图所示的椭圆面，距离参数分别改成6mm，60°，1mm，选择刚刚绘制的直线。勾选生成源切（特征和面下拉），参数设置为2mm。

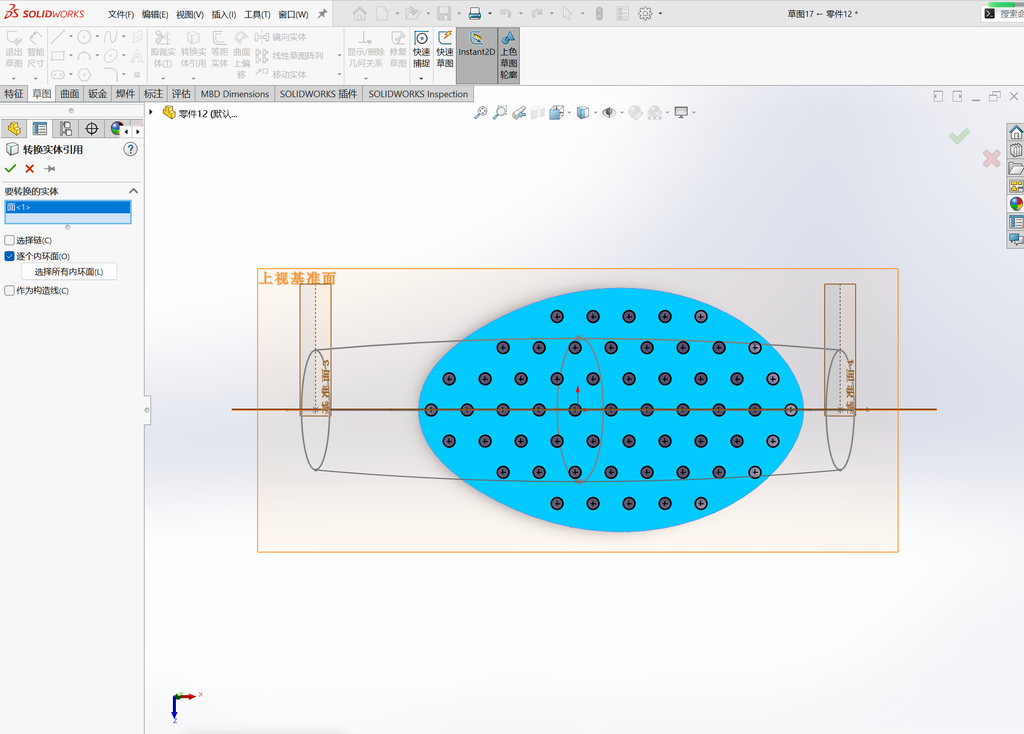

点击如图所示的面绘制草图，点击转换实体引用，勾选逐个内环面，点击选择所有内环面。

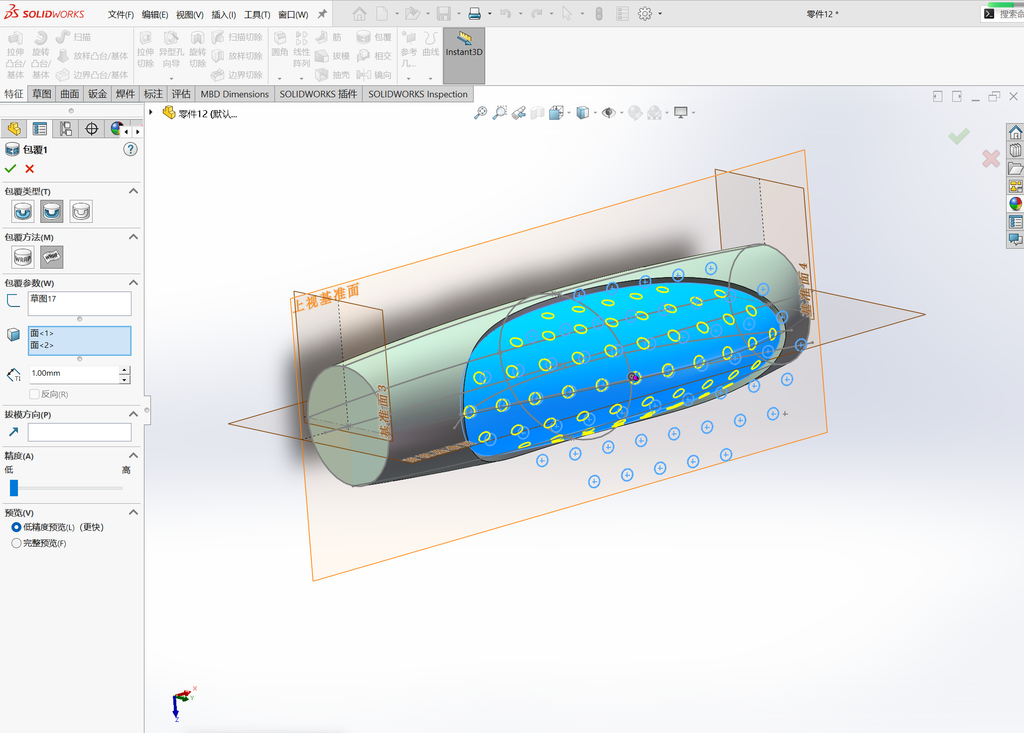

执行：插入-特征-包覆。包覆类型选择第二个，包覆方法选择第二个。包覆参数选择草图和要包覆的两个面。距离设置为1mm。

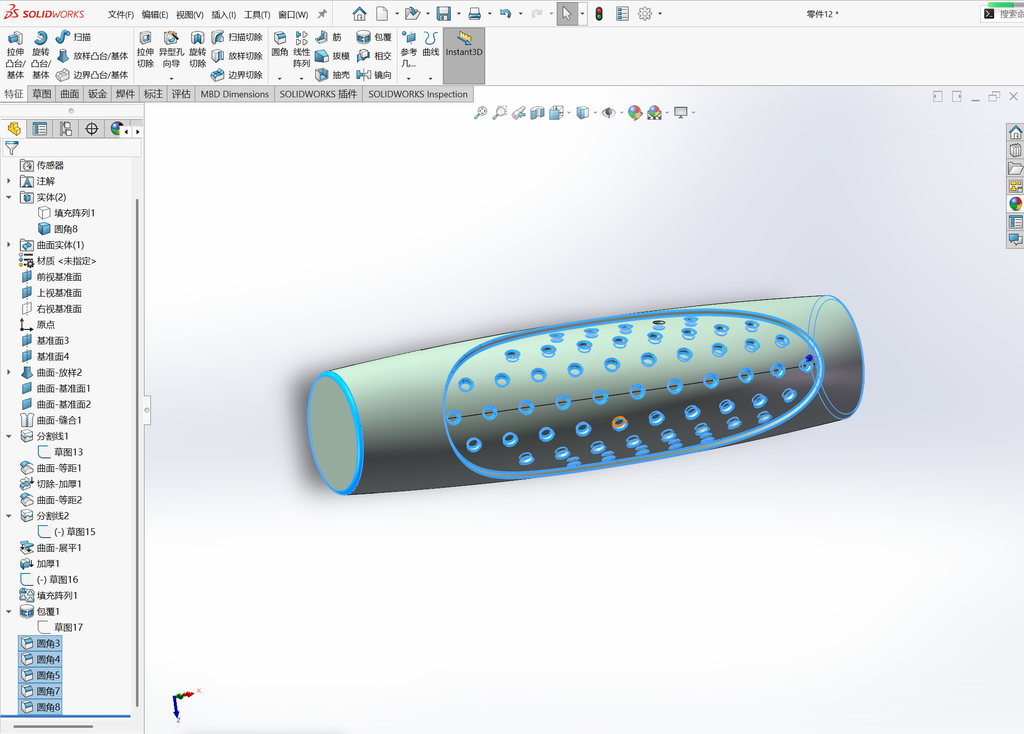

对边缘进行倒角。
