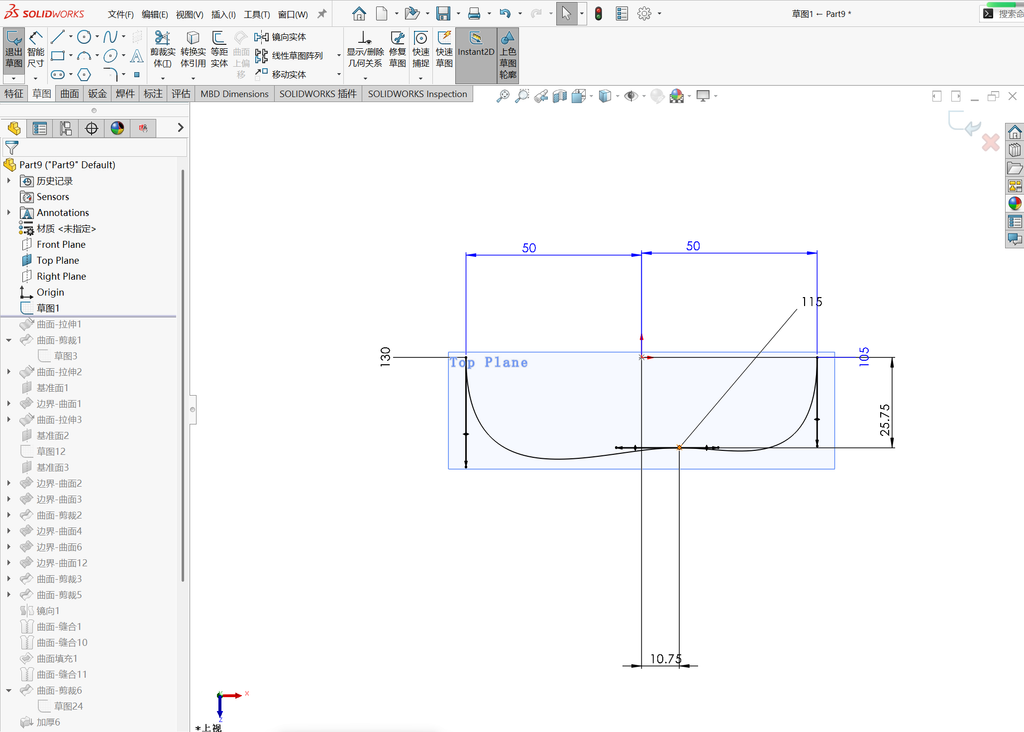

在上视基准面绘制如图所示的草图。

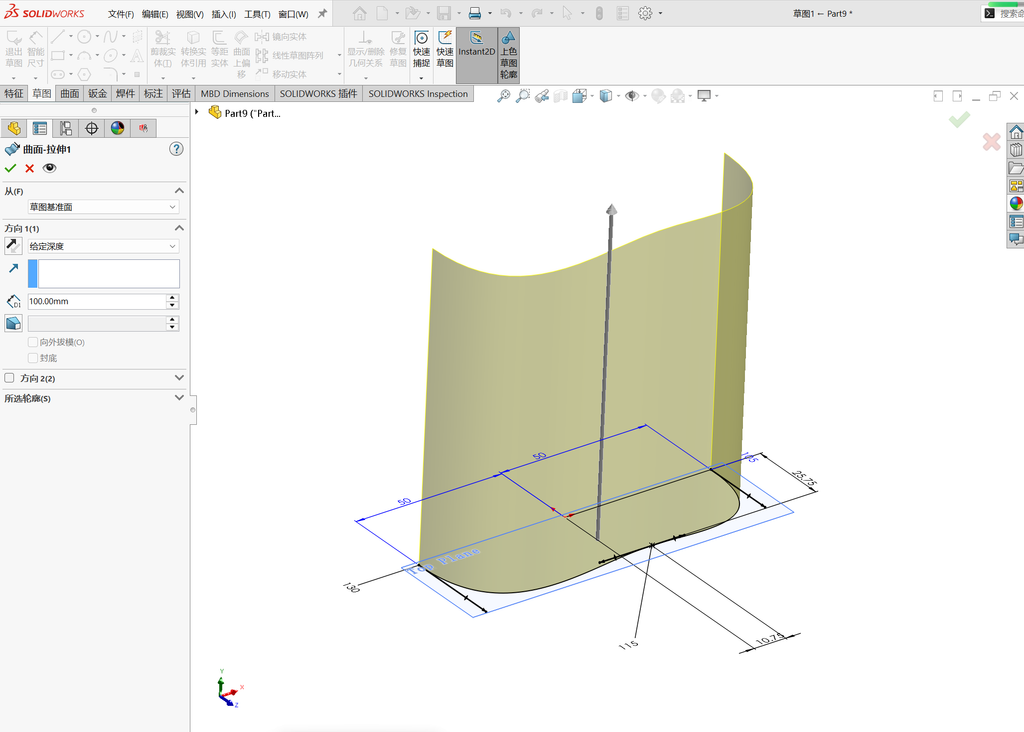

对刚刚绘制的草图进行拉伸。

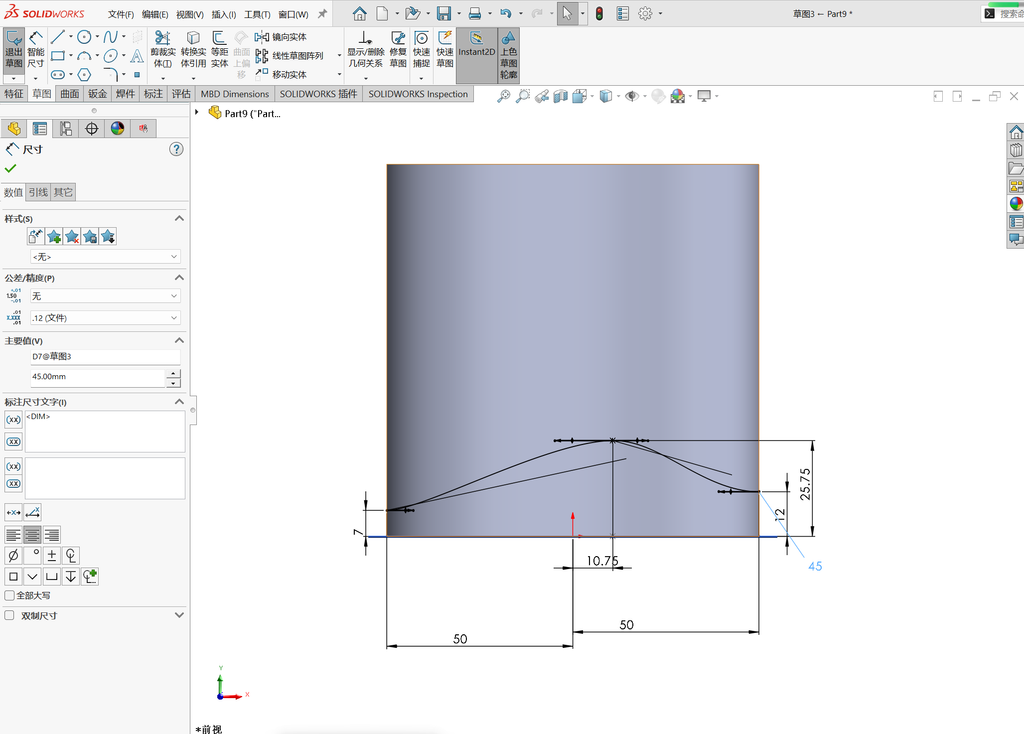

早前视基准面绘制如图所示的草图。

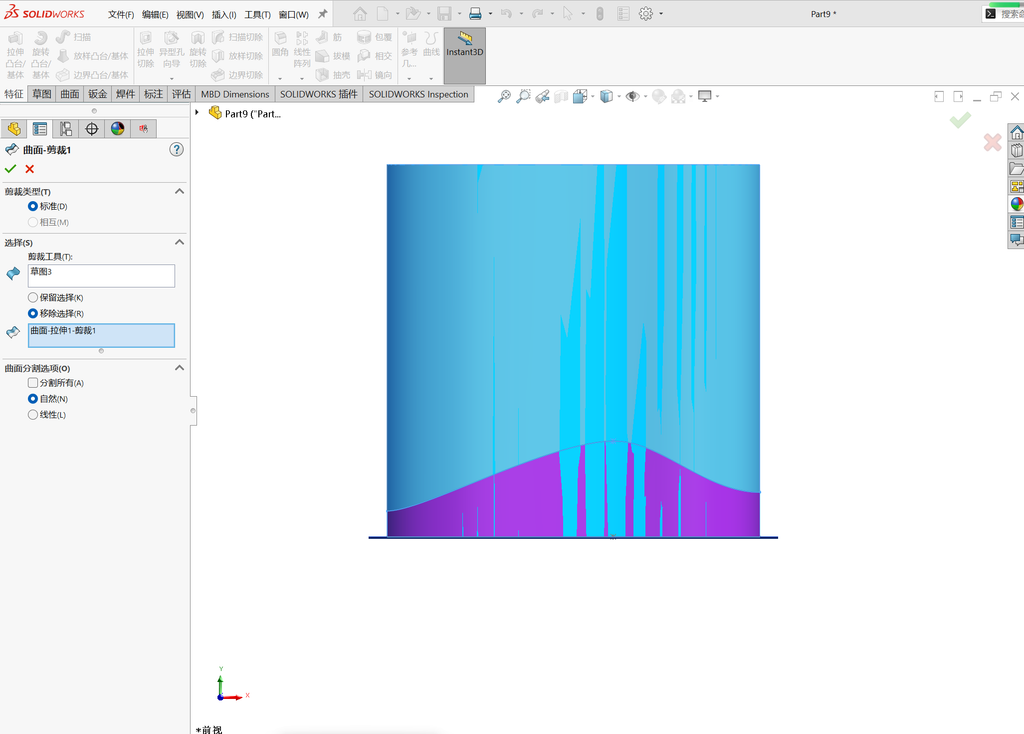

执行：曲面裁剪，裁剪掉紫色部分。

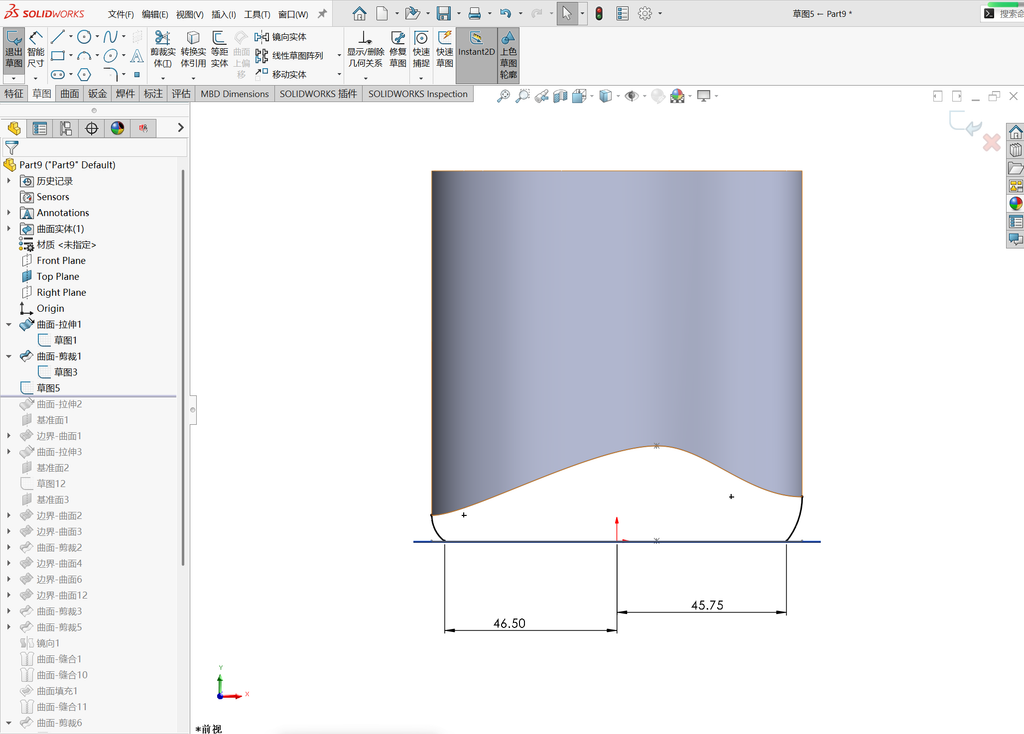

在前视基准面绘制如图所示的两端圆弧。

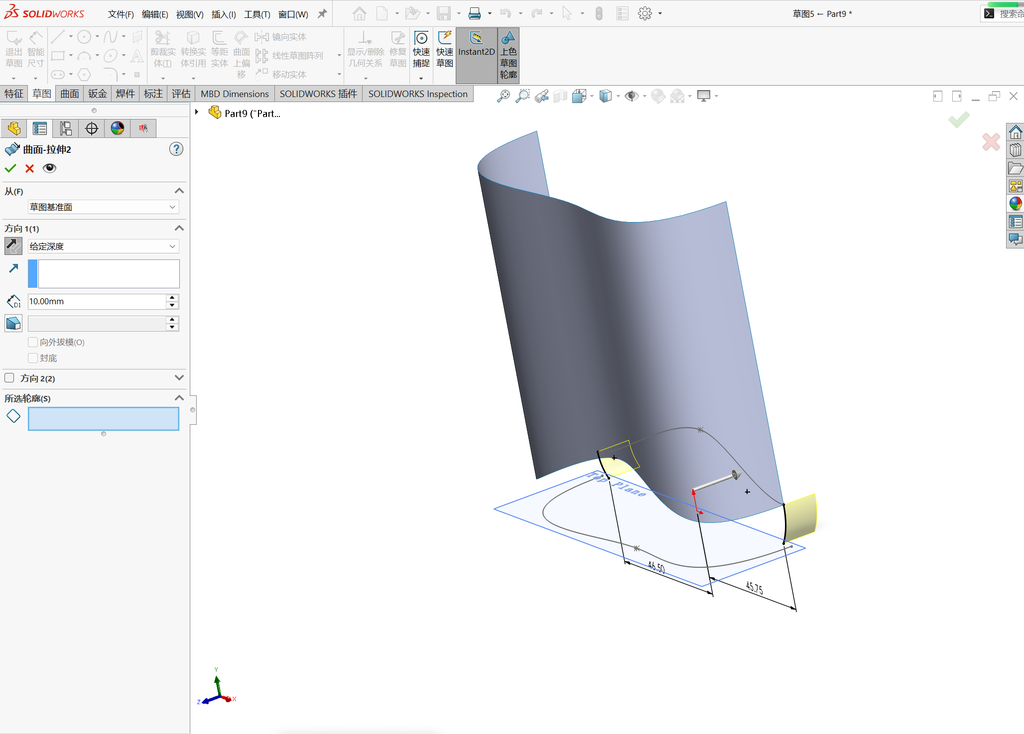

执行：曲面拉伸，对刚刚绘制的圆弧进行曲面拉伸。

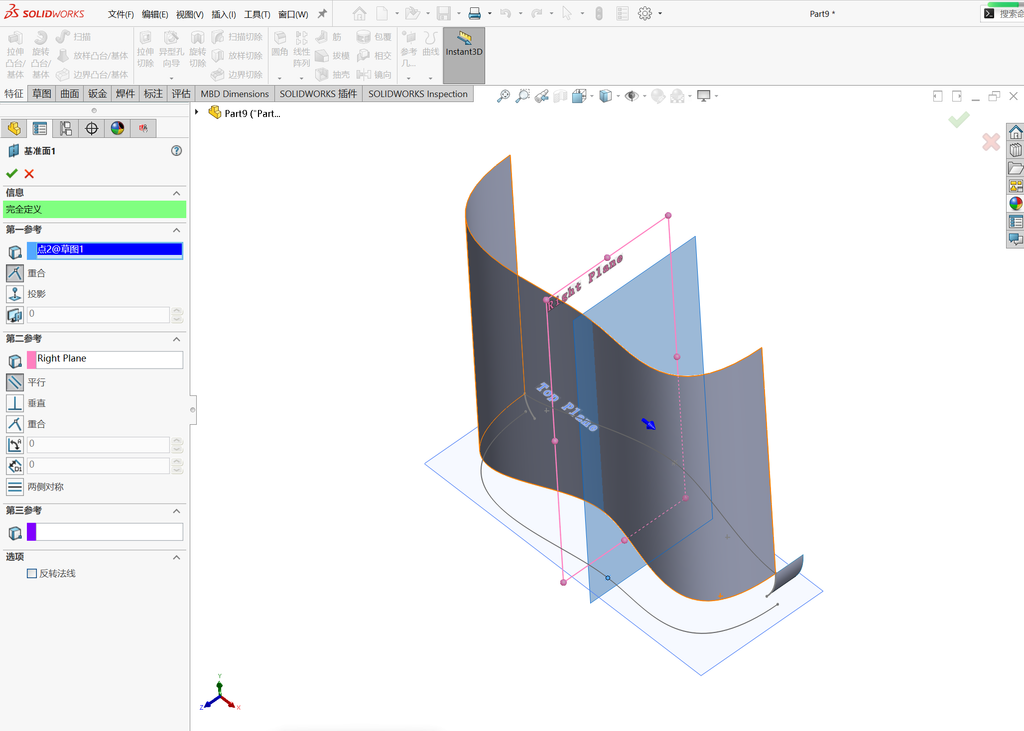

执行：参考几何体-基准面，参考选底部的点（蓝色）和右视基准面。

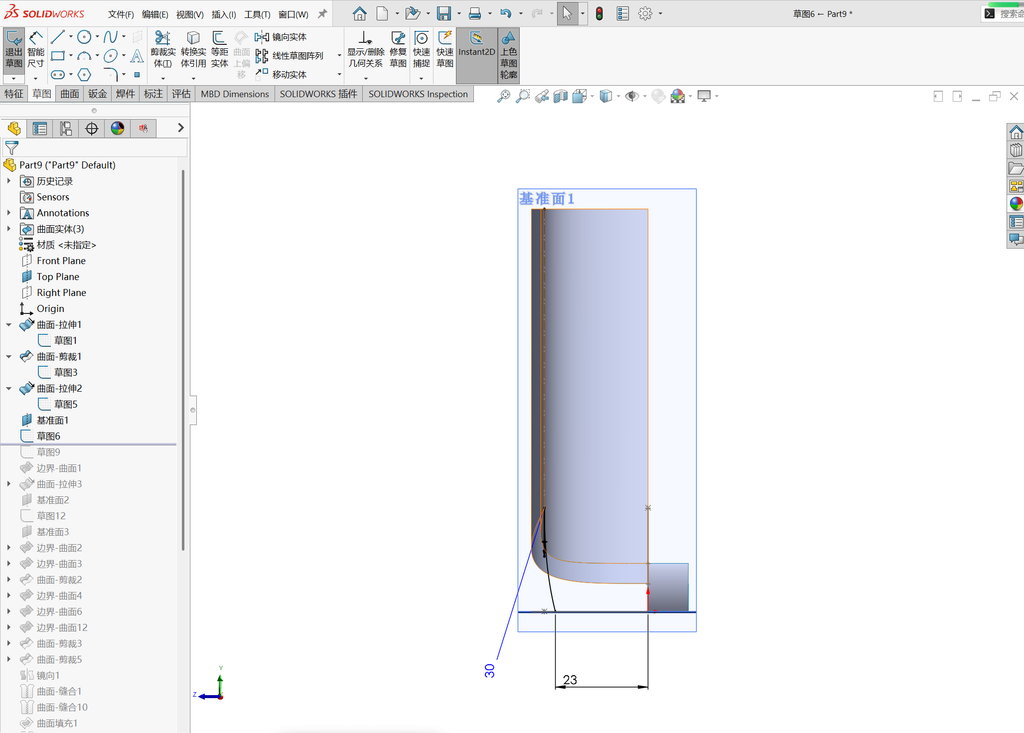

在基准面1上绘制草图6。

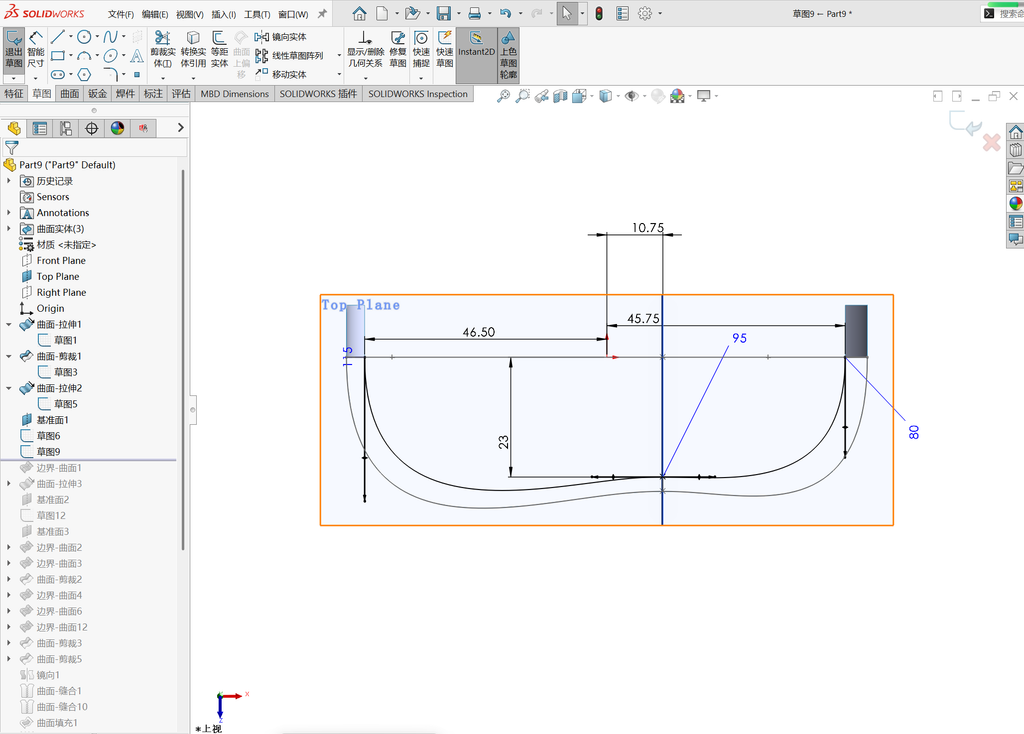

在上视基准面绘制如图所示的草图9。

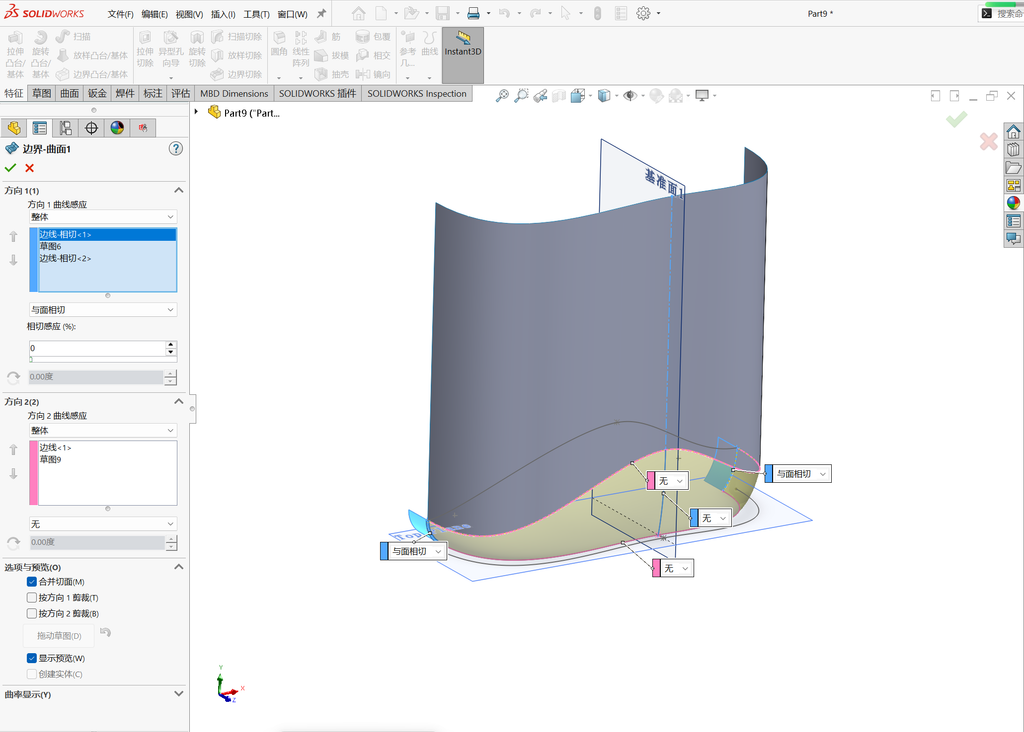

执行边界曲面。并将如图所示的地方设置成“与面相切”。

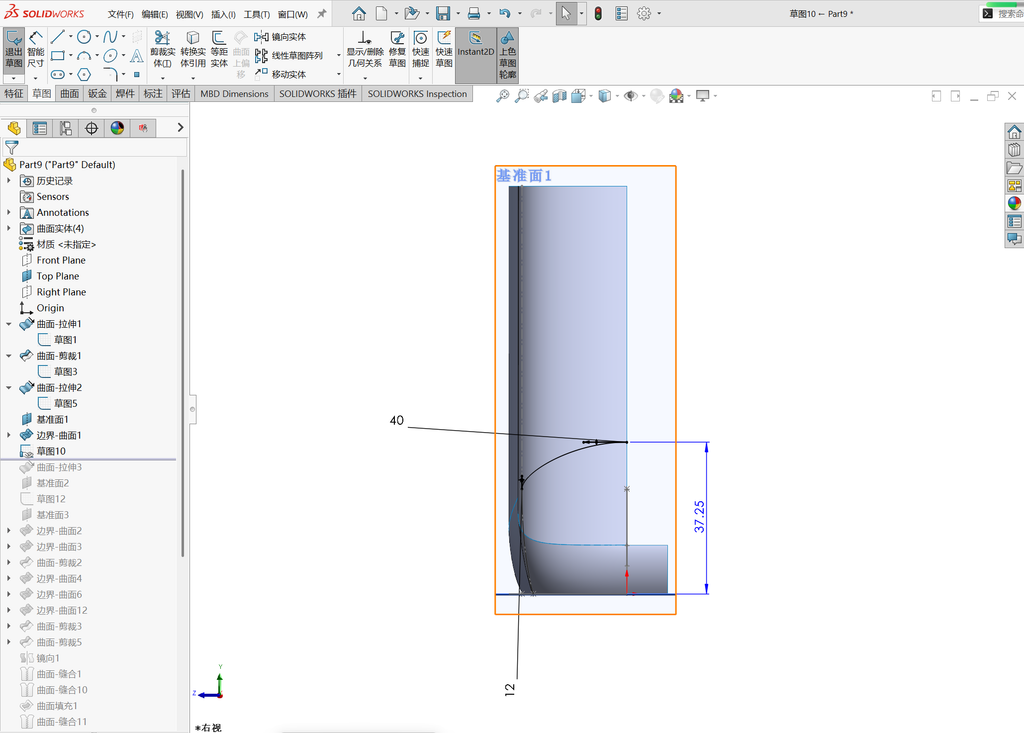

在基准面1上绘制如图所示的草图。

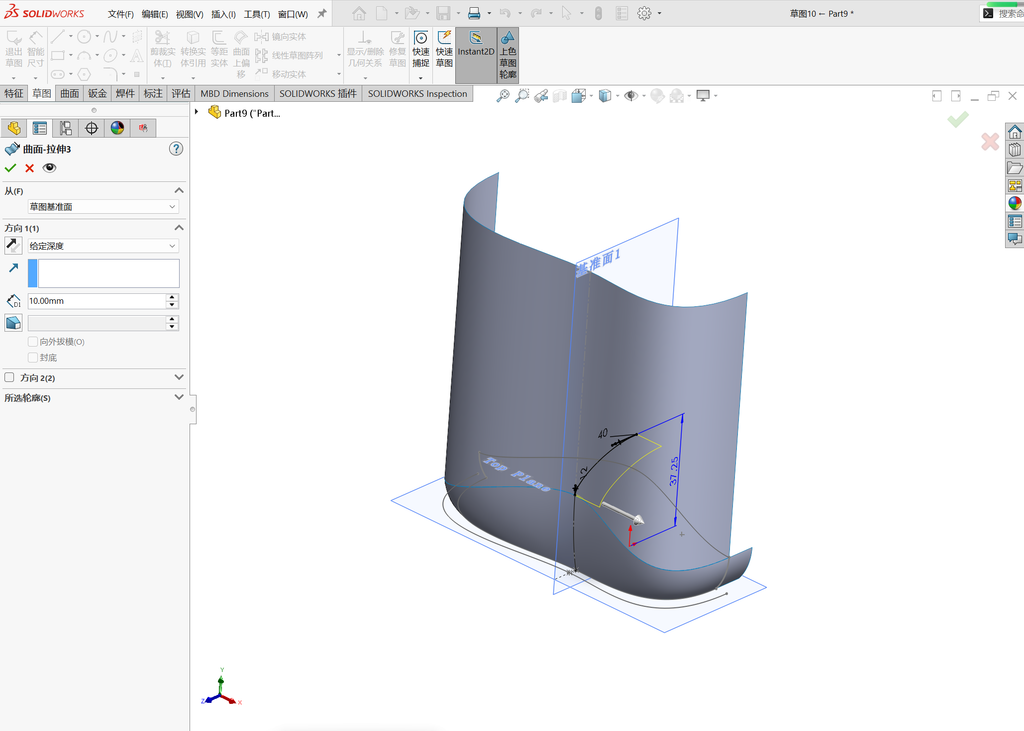

将刚刚绘制的草图执行曲面拉伸。

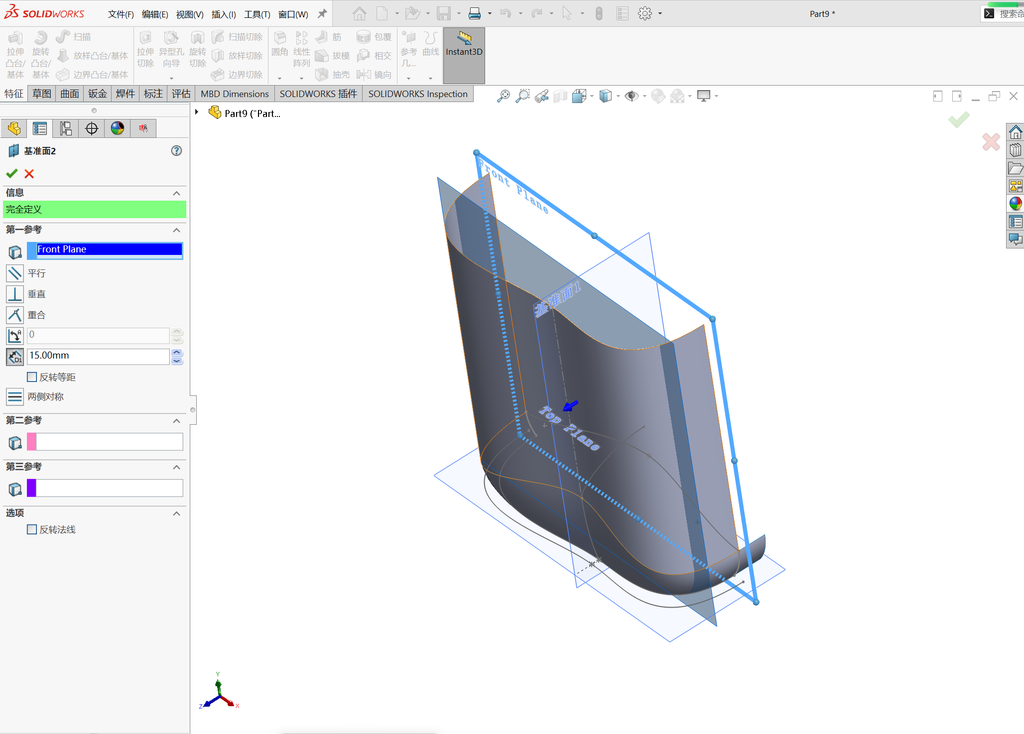

执行：参考几何体-基准面，创建基准面2，参考选择前视基准面，偏移距离是15mm。

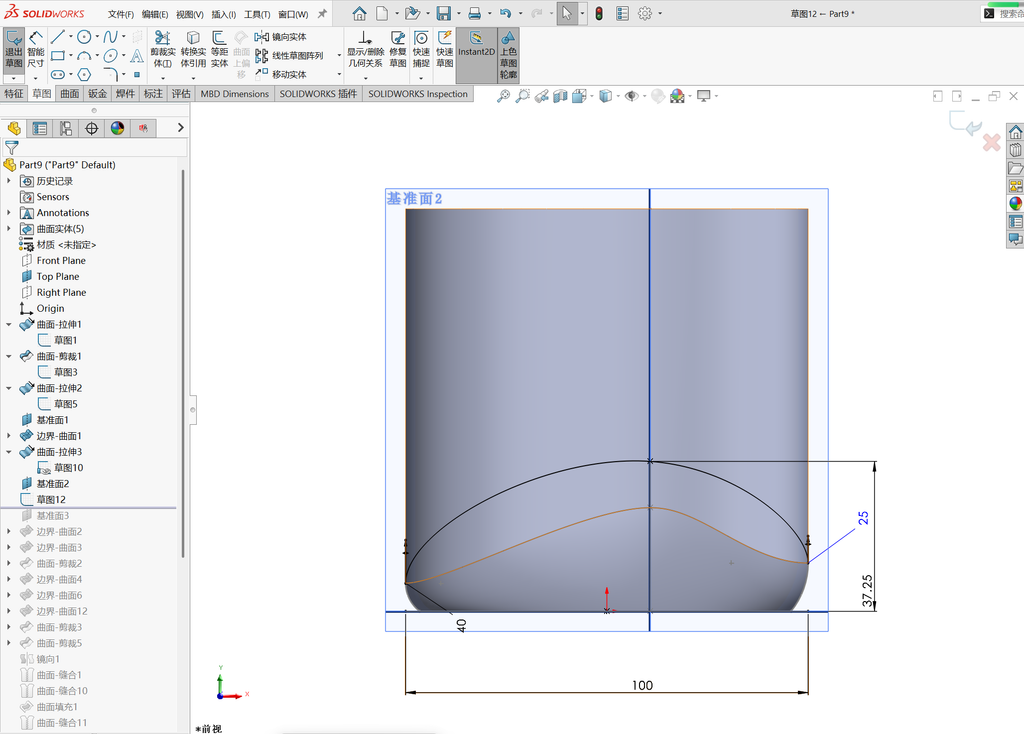

在基准面2上绘制如图所示的草图12。

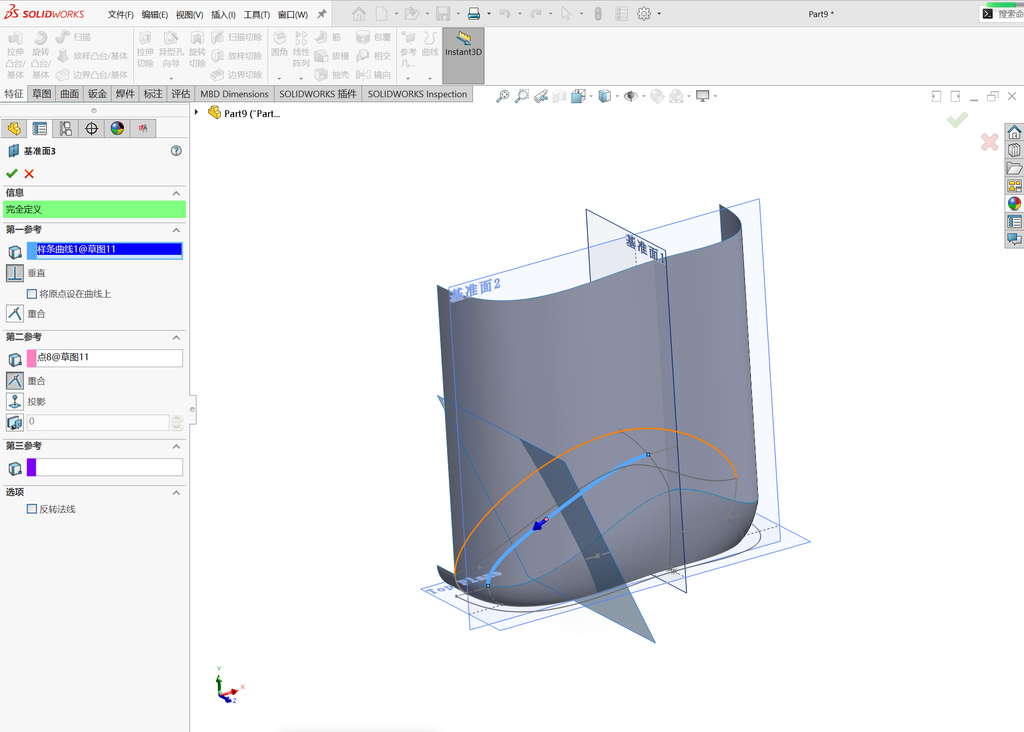

创建基准面3，参考选择样条曲线（蓝色）和点（粉色）。

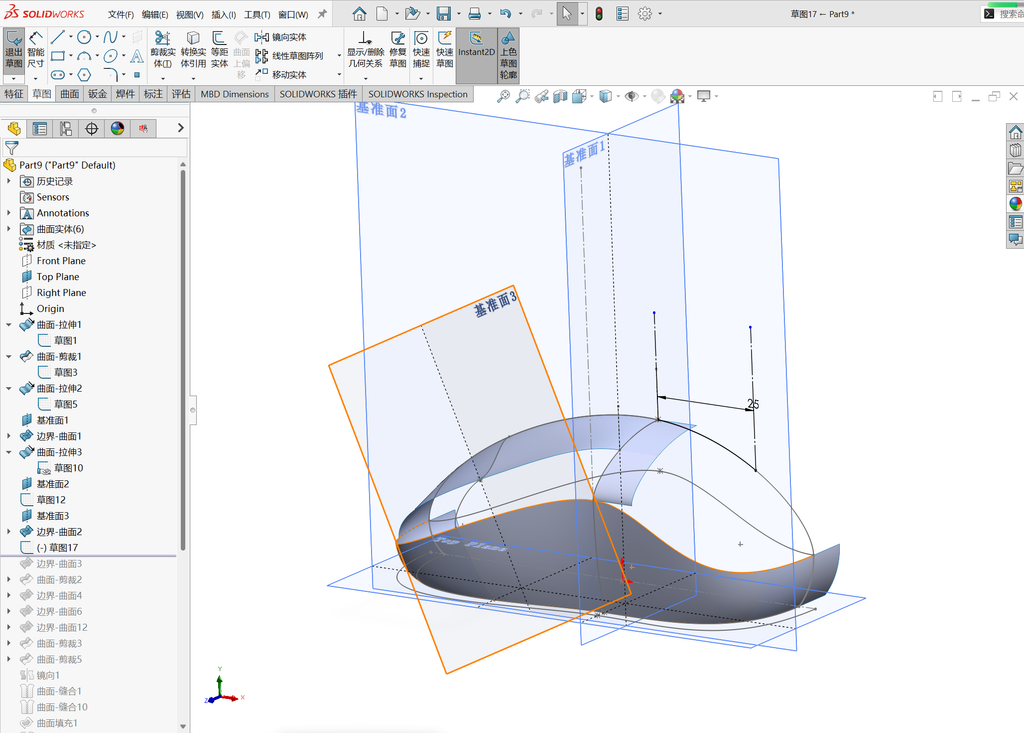

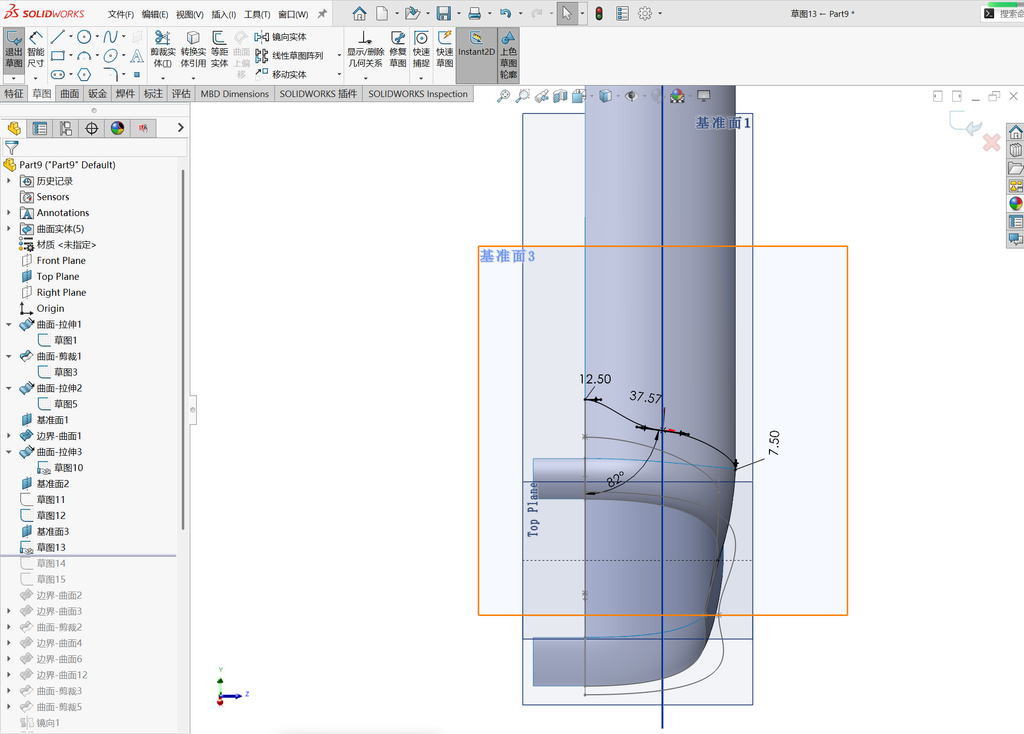

将视角对准基准面3，在基准面3上绘制如图所示的草图。

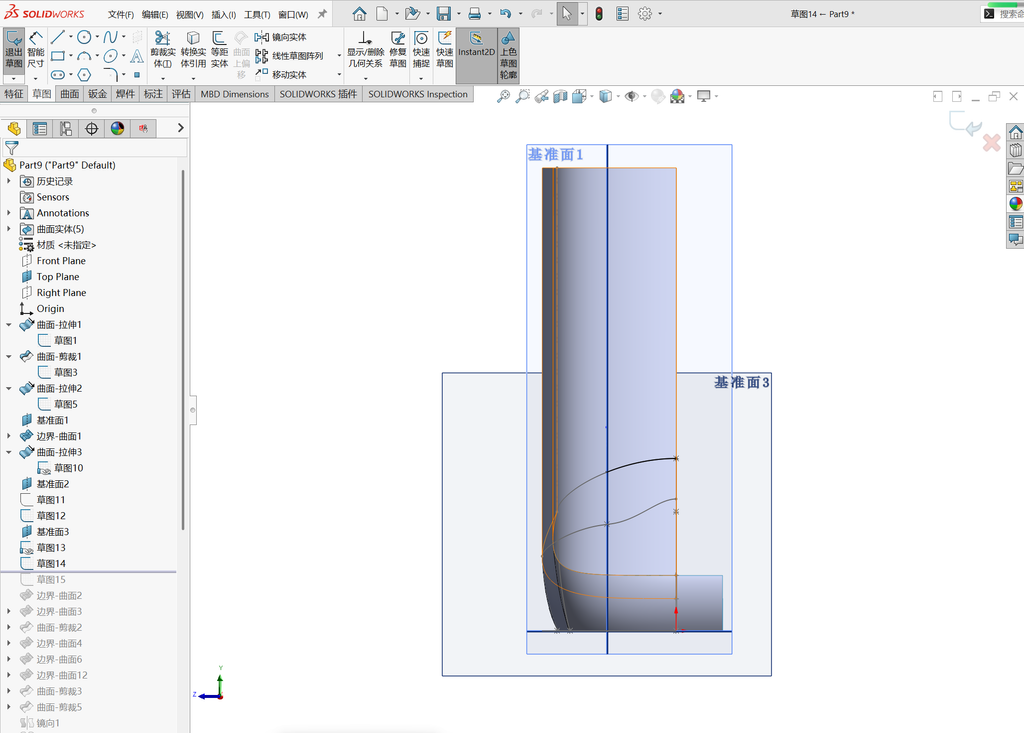

在基准面1绘制草图14，用到转换实体引用然后再会在线对转化实体引用的线进行裁剪。

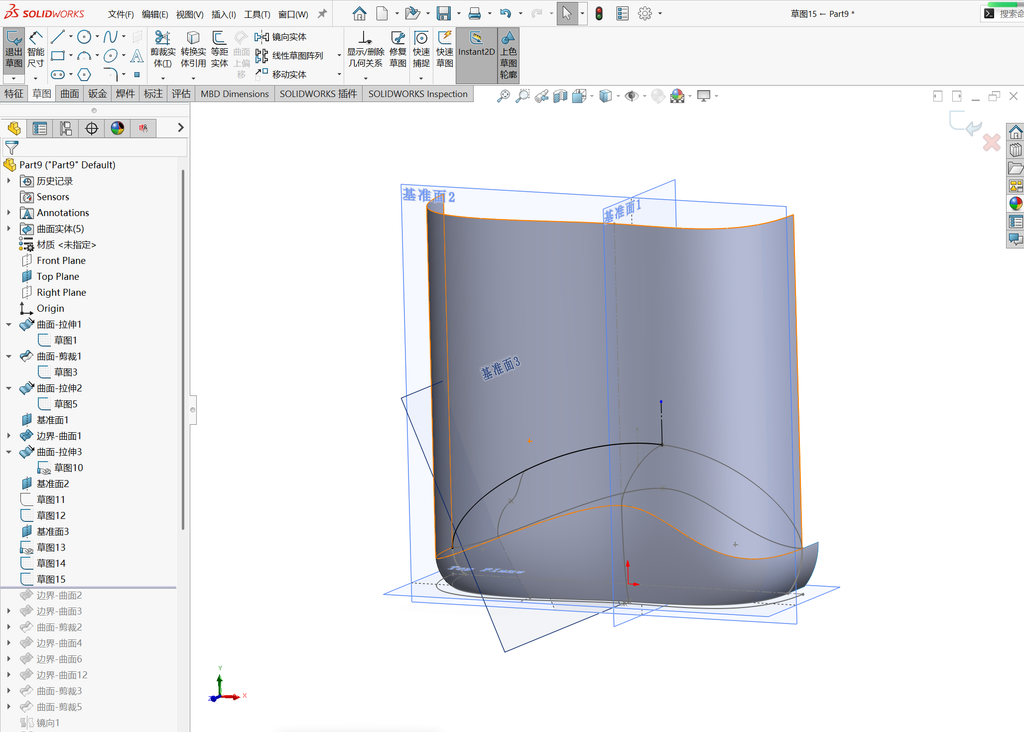

在前视基准面绘制草图15，用到转换实体引用然后再会在线对转化实体引用的线进行裁剪。

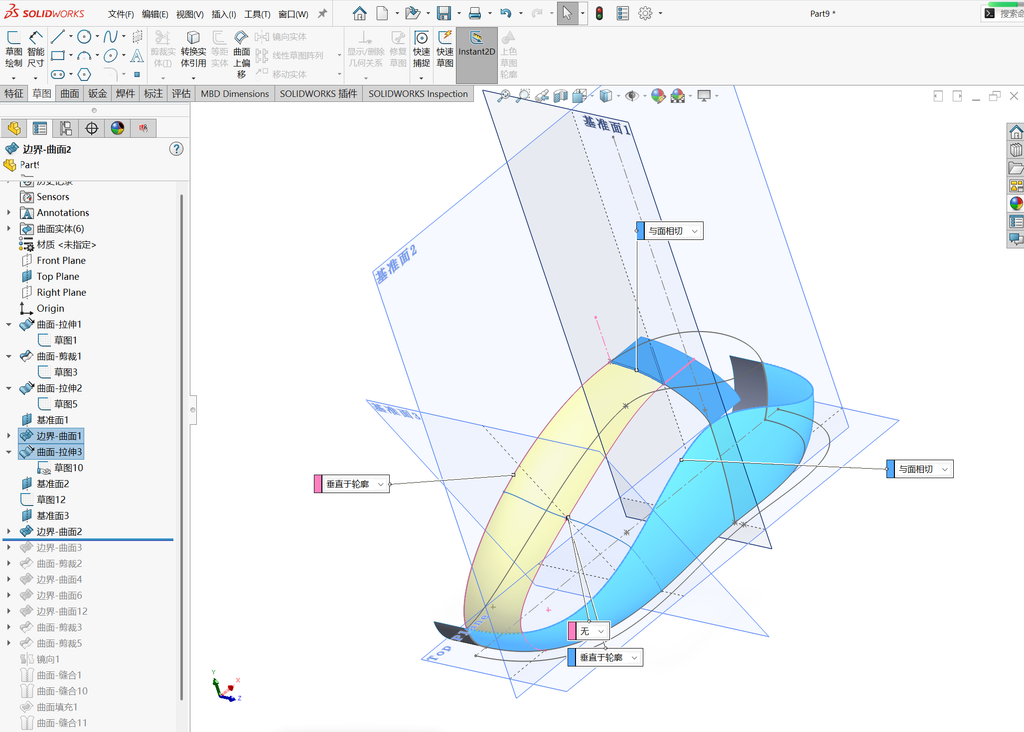

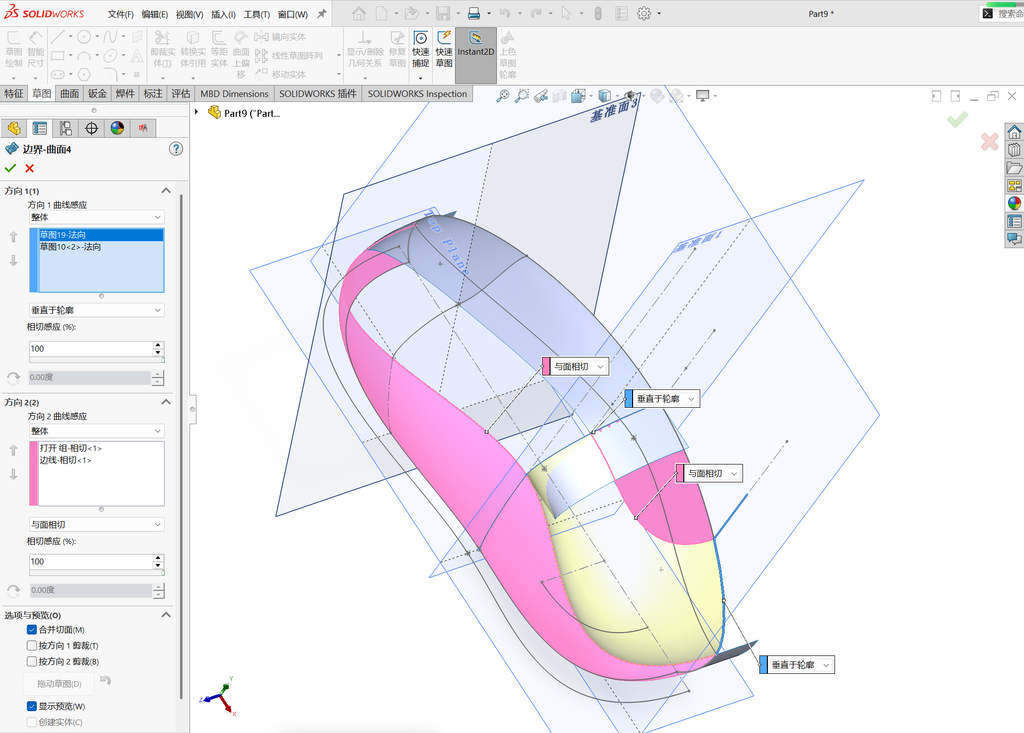

执行边界曲面，如图所示，将某些地方改成垂直于轮廓或者与面相切。
在基准面2绘制草图17，用到转换实体引用然后再会在线对转化实体引用的线进行裁剪。

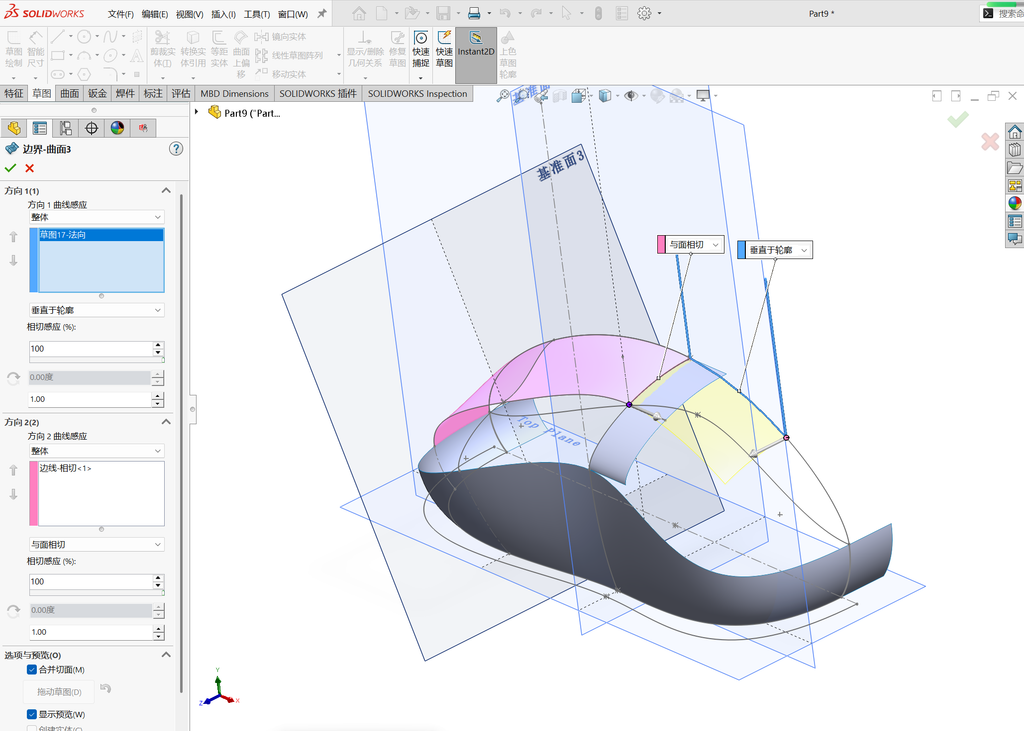

执行边界曲面，选择草图15和图中粉色面的边线，将约束改成如图所示的与面相切和垂直于轮廓。

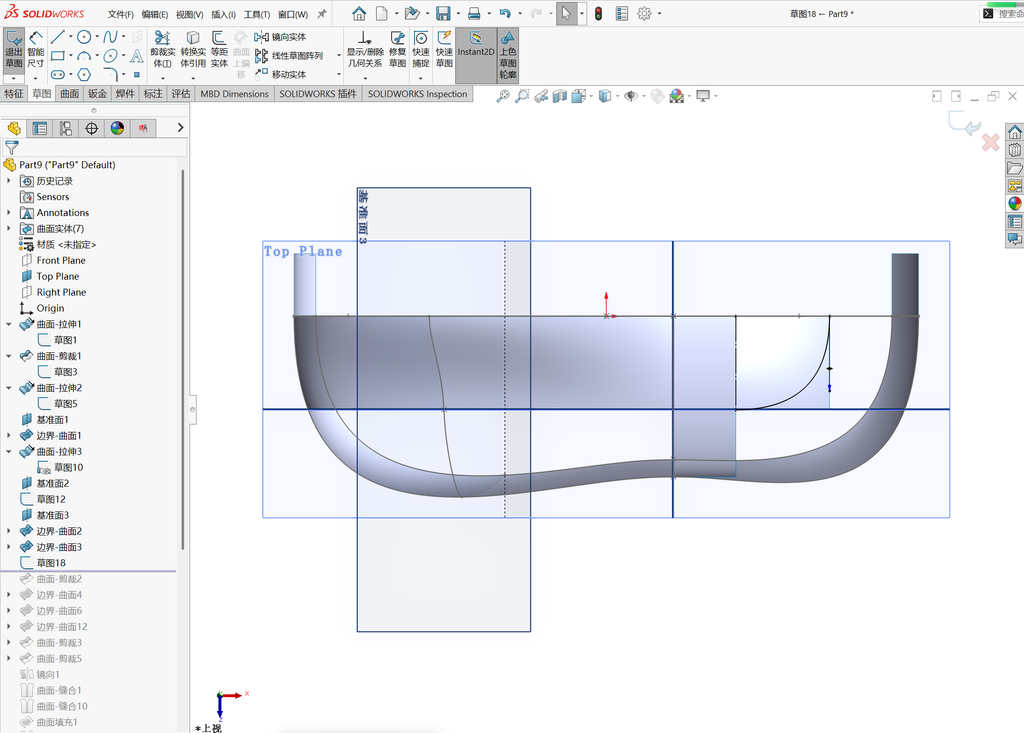

在上视基准面绘制草图18。

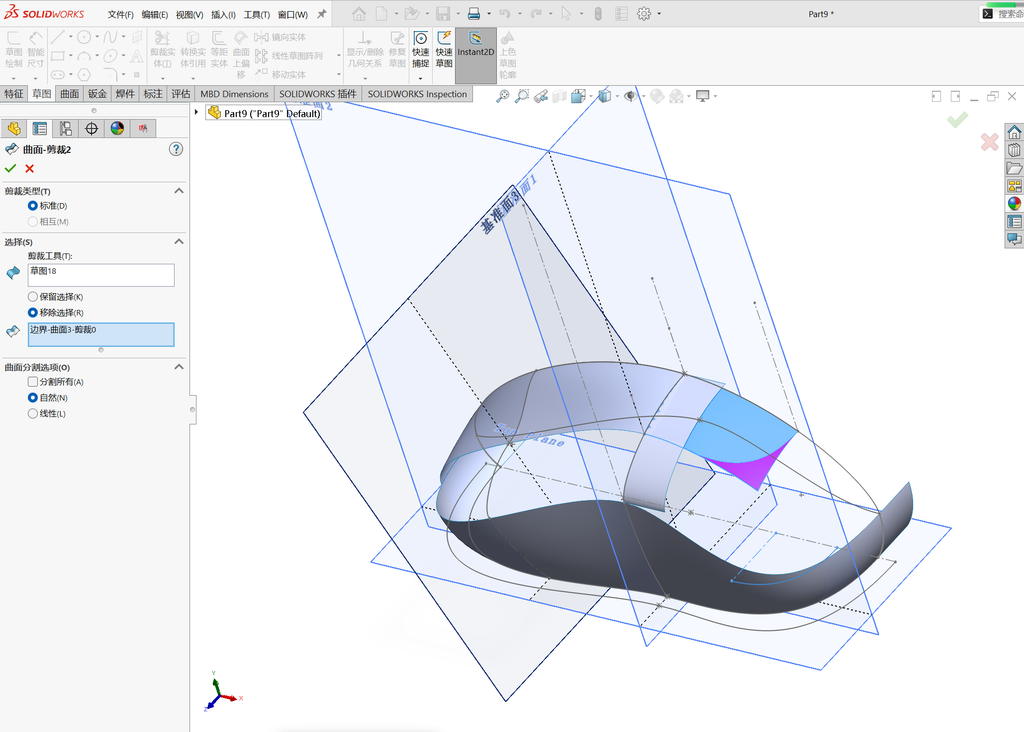

用刚刚绘制的草图18对曲面进行裁剪，去掉图中紫色的部分。

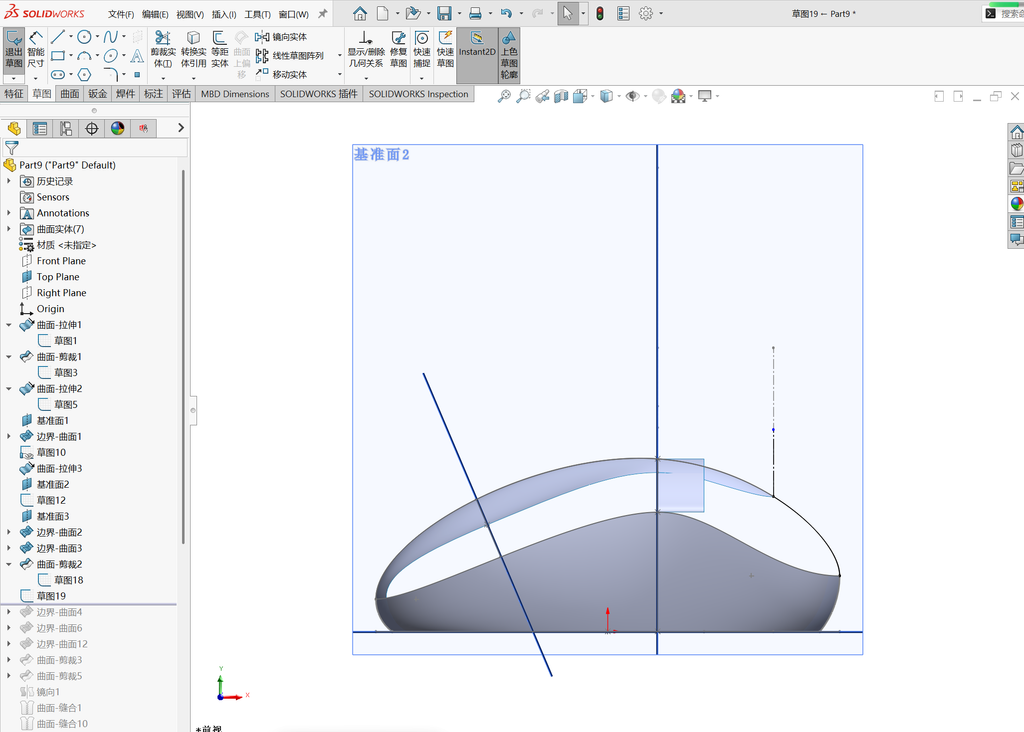

在基准面2绘制草图19，用到转换实体引用然后再会在线对转化实体引用的线进行裁剪。
执行边界曲面，将约束改成如图所示的与面相切和垂直于轮廓。

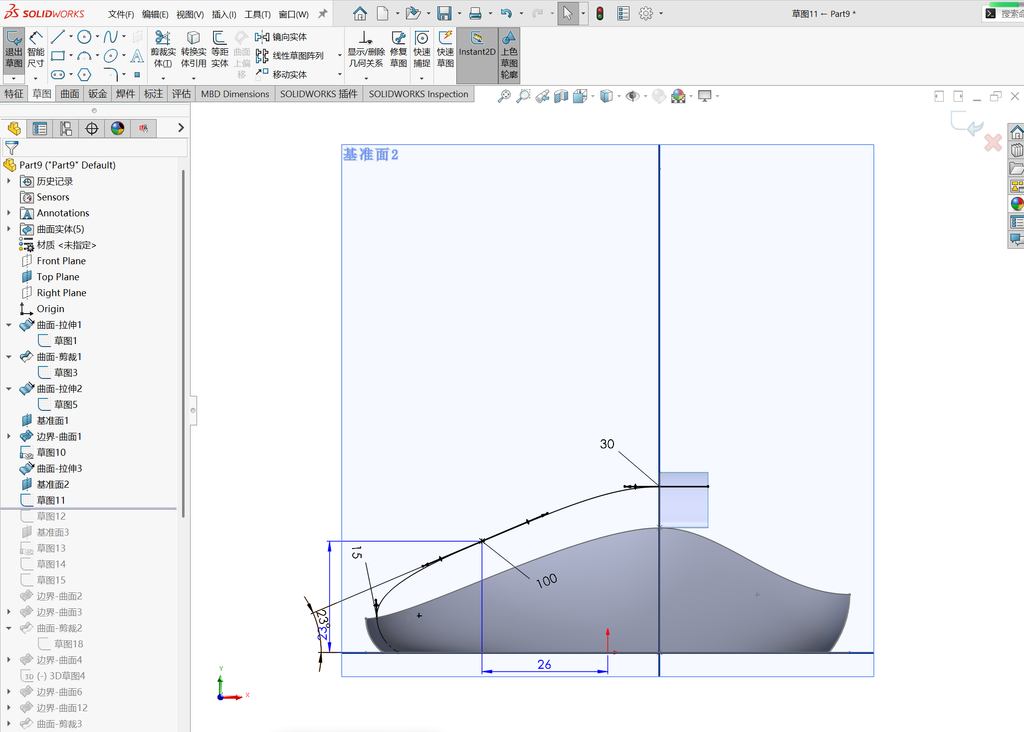

在基准面2绘制草图11，用到转换实体引用然后再会在线对转化实体引用的线进行裁剪。

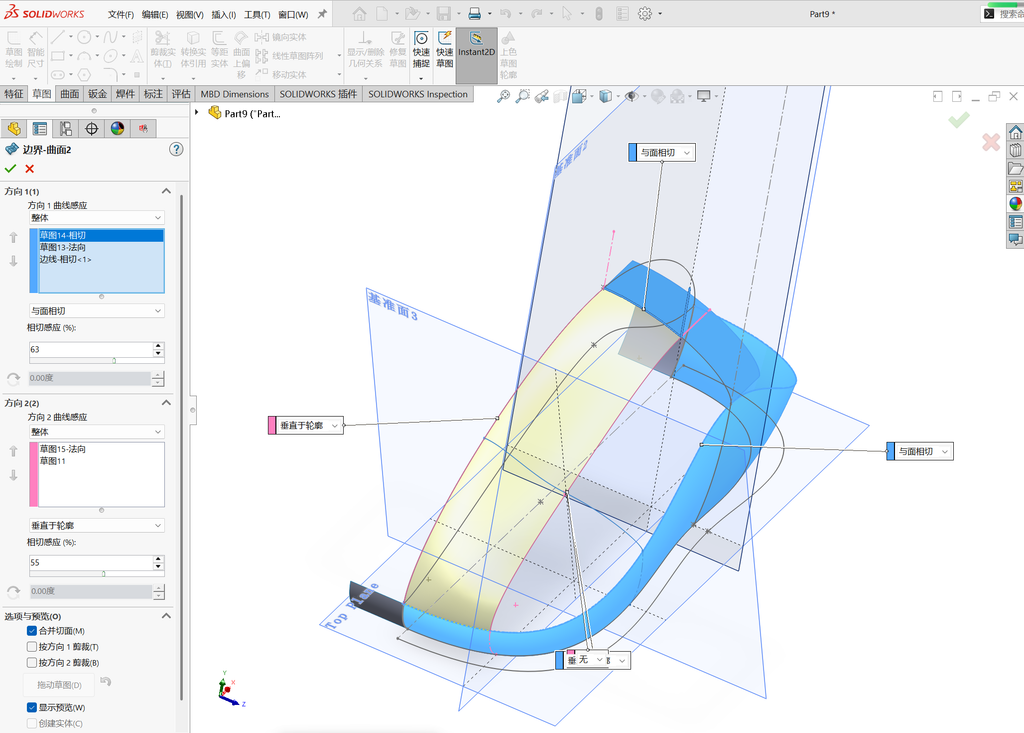

执行边界曲面，将约束改成如图所示的与面相切和垂直于轮廓。

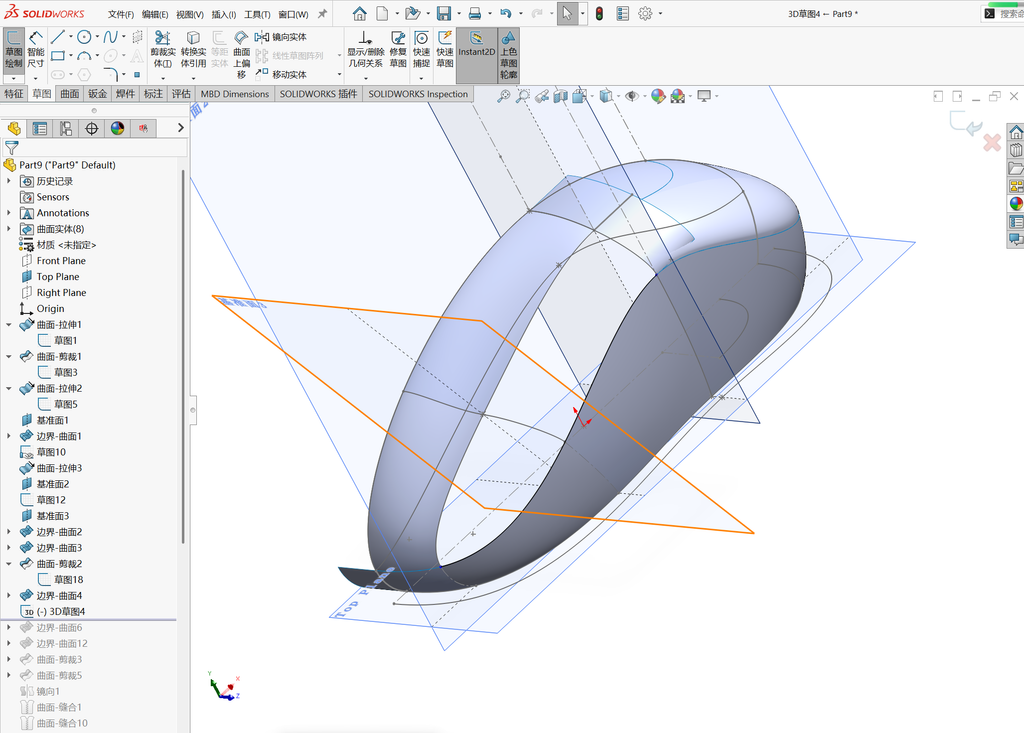

创建3D草图，将如图所示的边线提取出来（需要画线裁剪）。

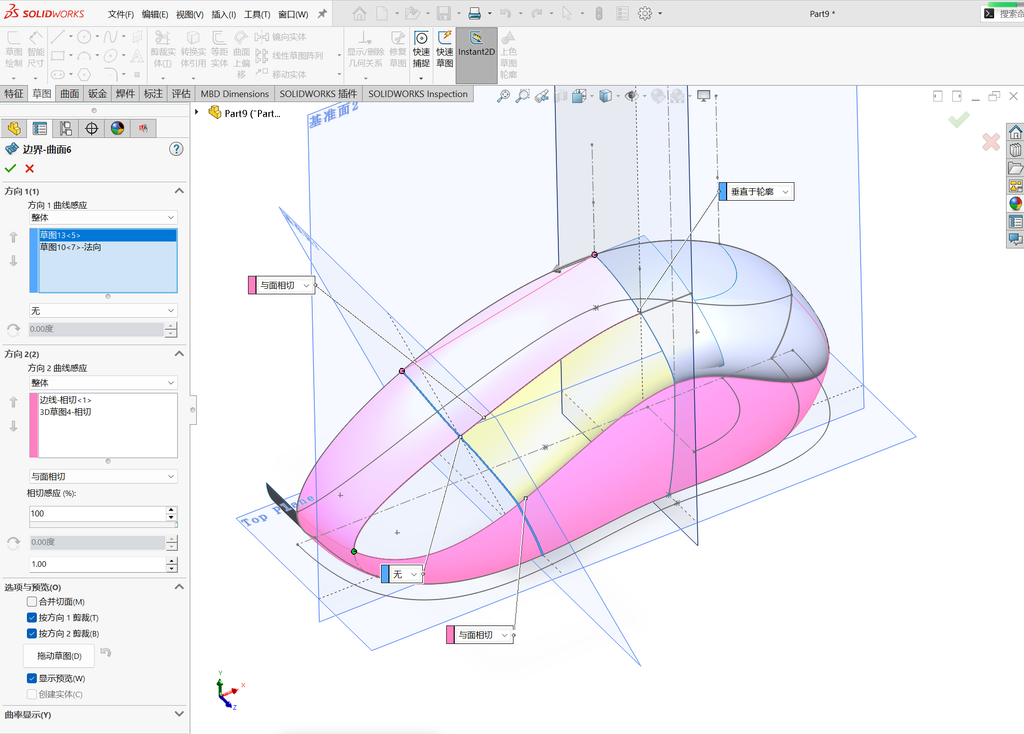

执行边界曲面，将约束改成如图所示的与面相切和垂直于轮廓。勾选按方向1剪裁，候选按方向2剪裁。

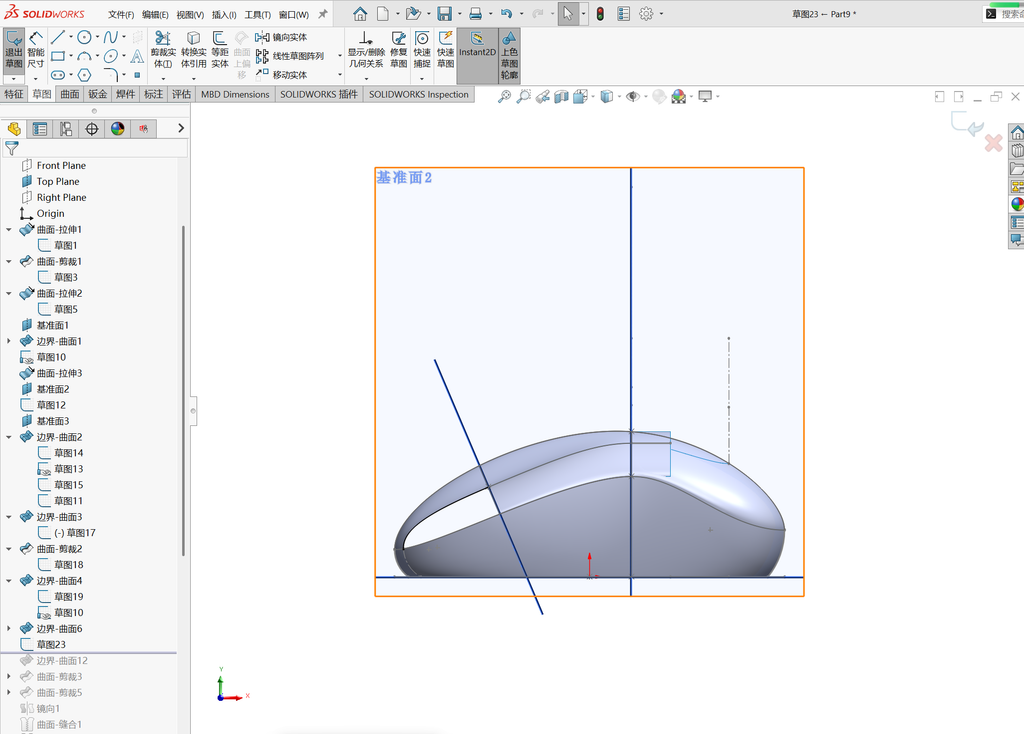

在基准面2上绘制草图23（用到转换实体引用）。

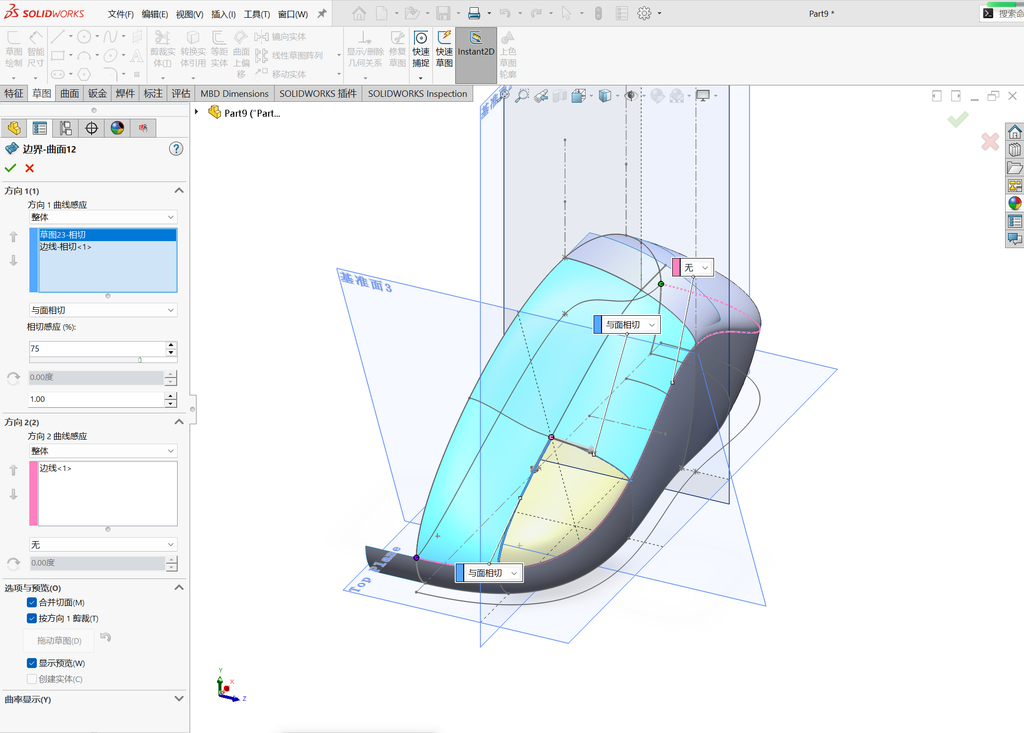

执行边界曲面，将约束改成如图所示的与面相切和垂直于轮廓。勾选按方向1剪裁。

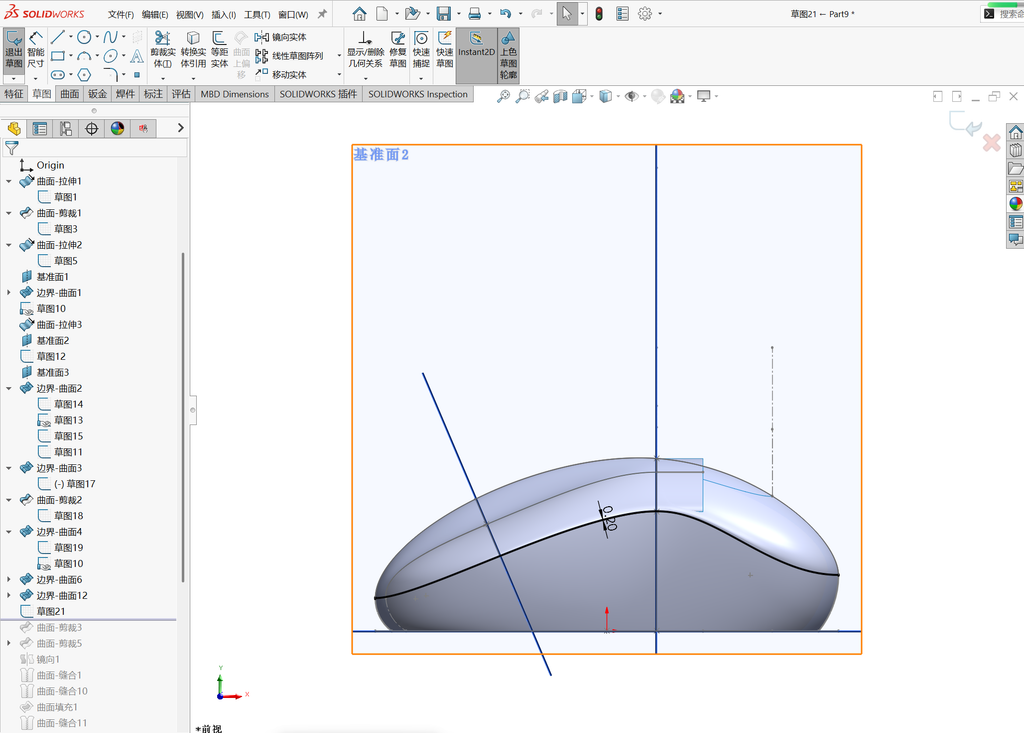

在前视基准面绘制如图所示的草图21（转换实体引用），并执行“等距实体”，将草图向上偏移0.2mm。

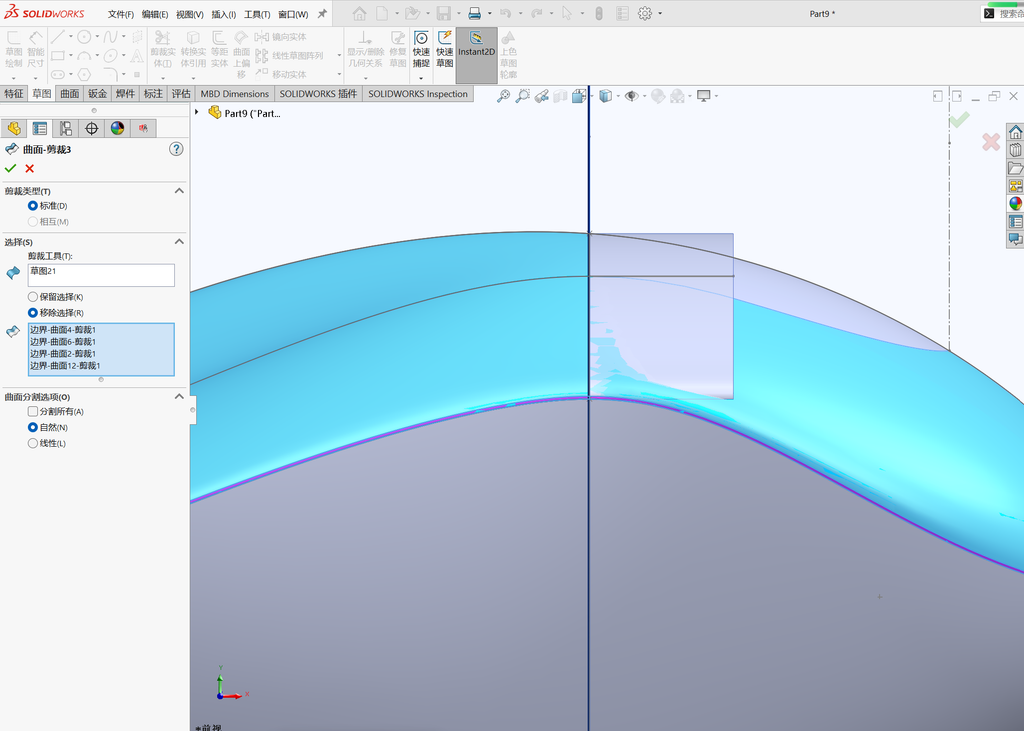

执行曲面裁剪，将紫色部分裁剪掉。

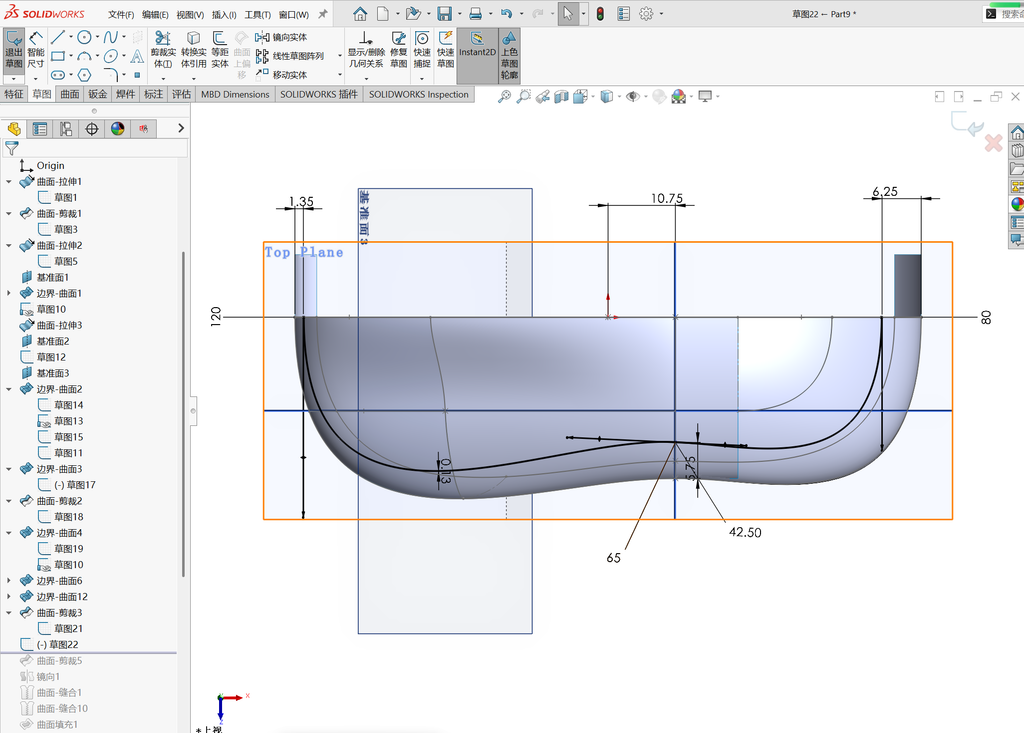

在上视基准面绘制如图所示的草图。并执行“等距实体”，将草图偏移0.2mm。

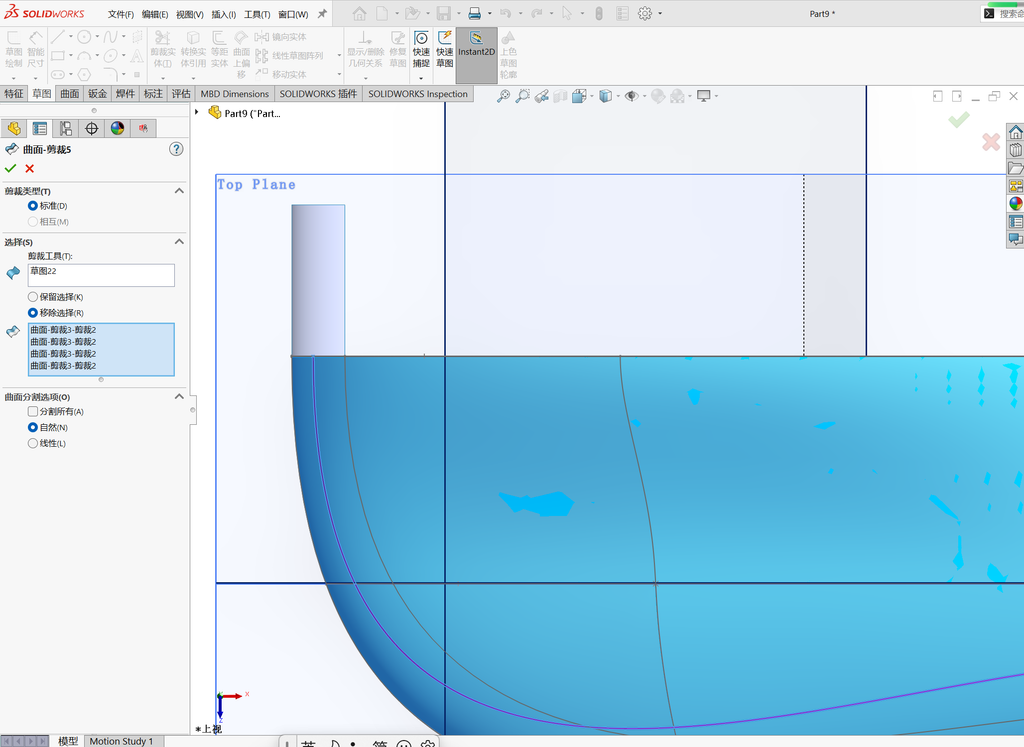

执行曲面裁剪，将紫色部分裁剪掉。

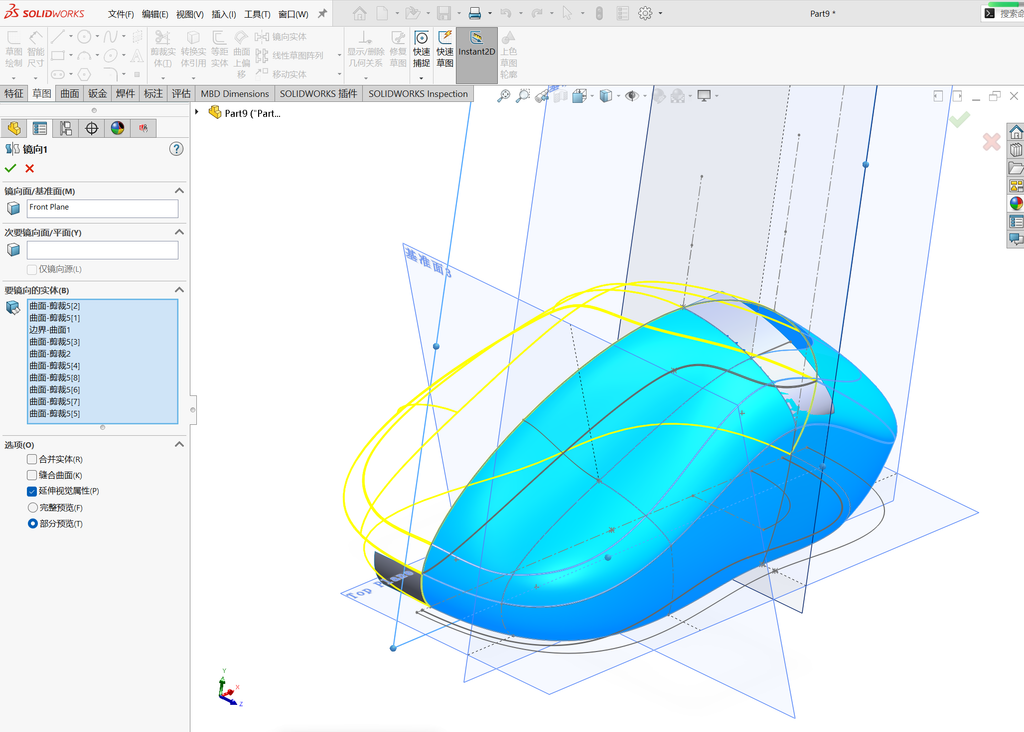

执行镜像命令。

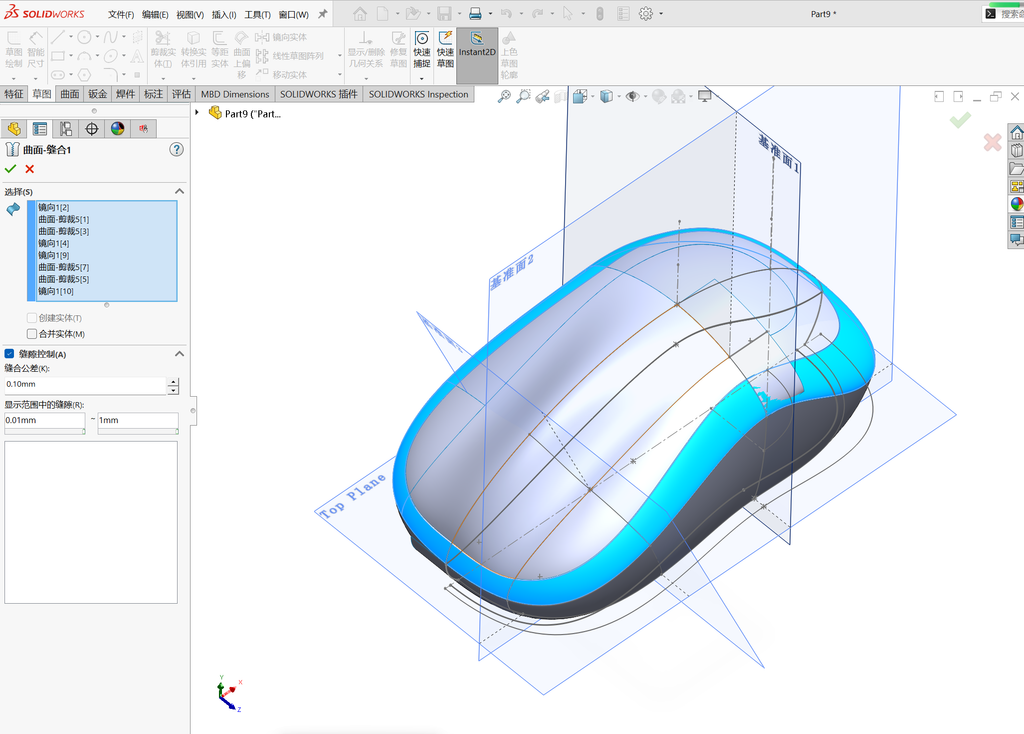

对如图所示的面进行曲面缝合。

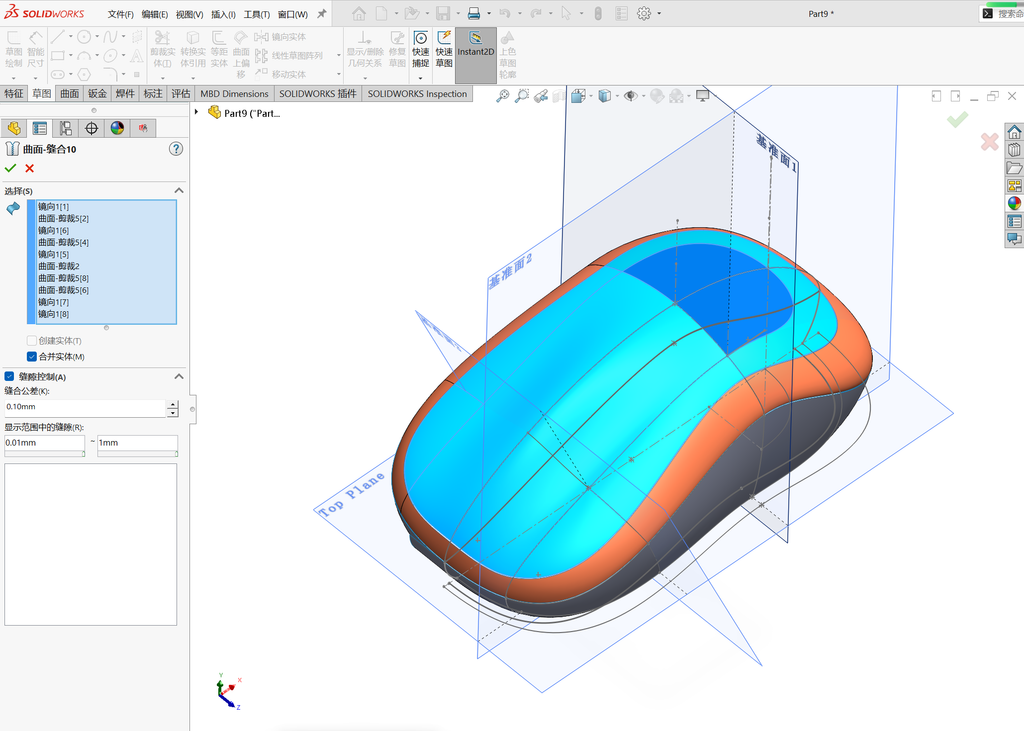

对如图所示的面进行曲面缝合。

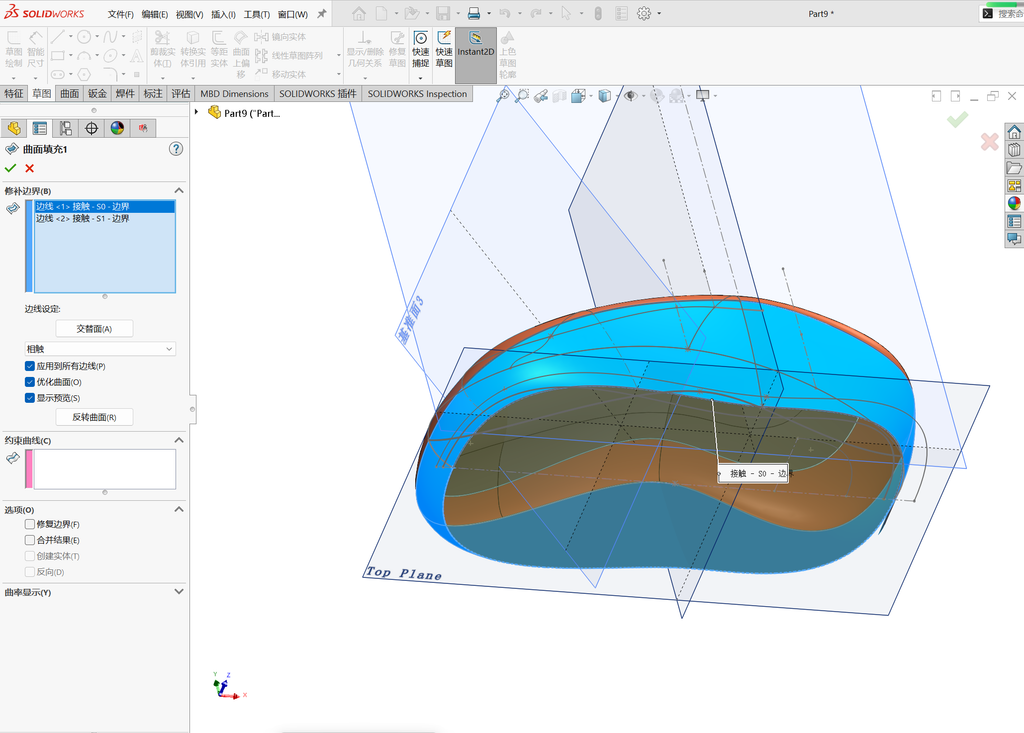

执行：插入-曲面-曲面填充。选择所有边线进行填充。

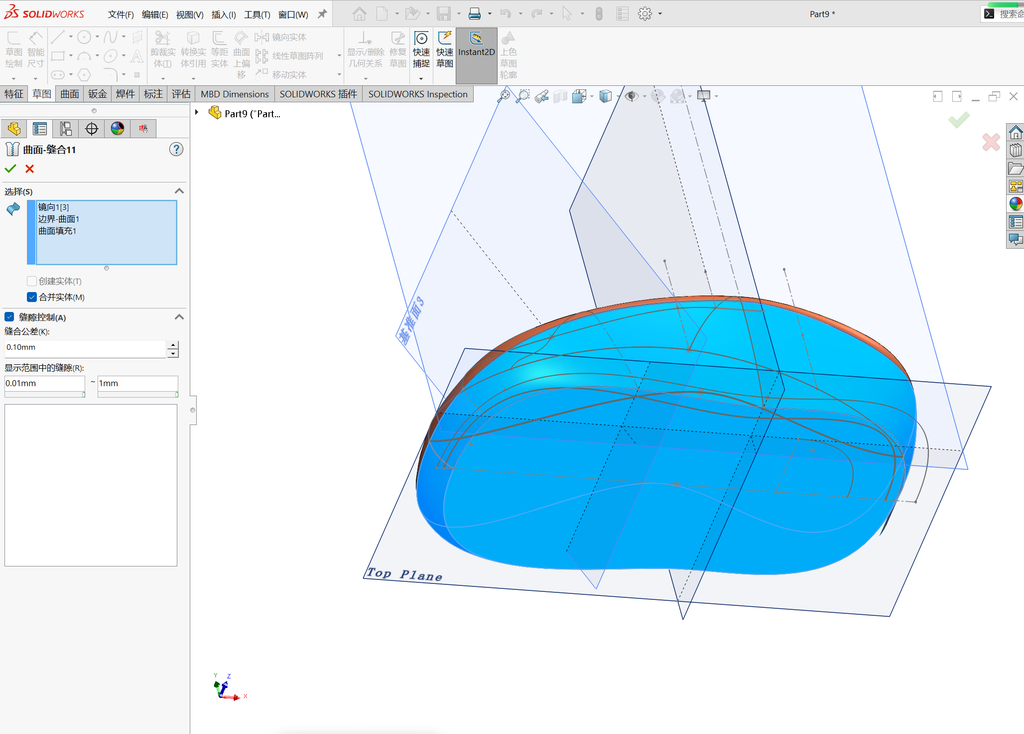

对如图所示的面进行曲面缝合。

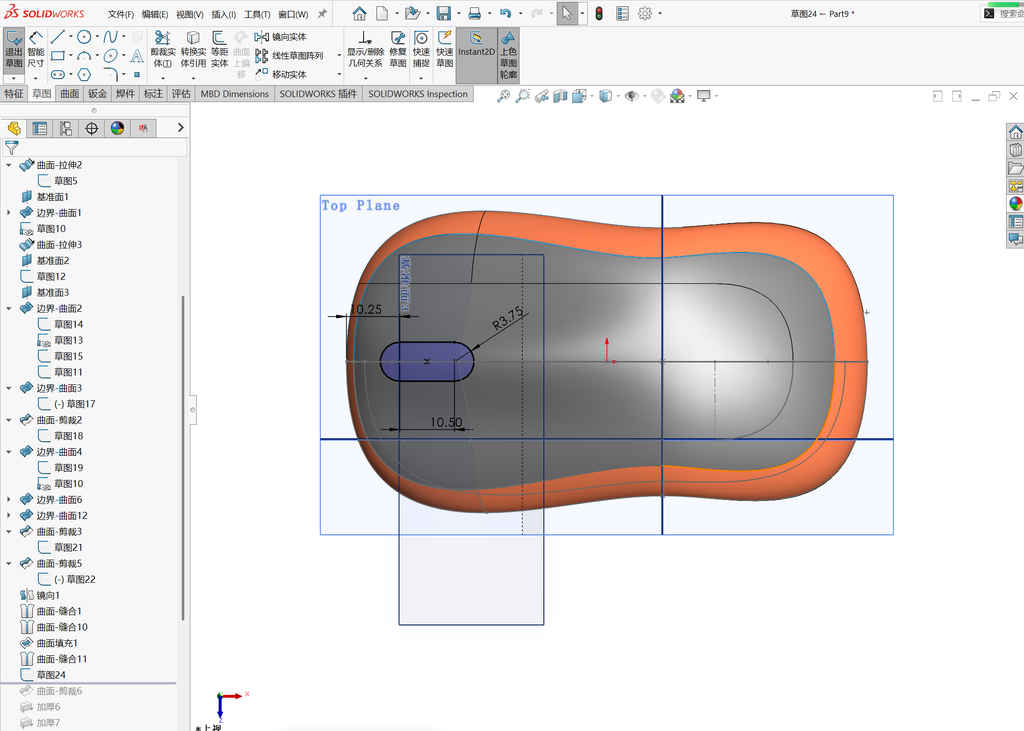

在上视基准面绘制如图所示草图。

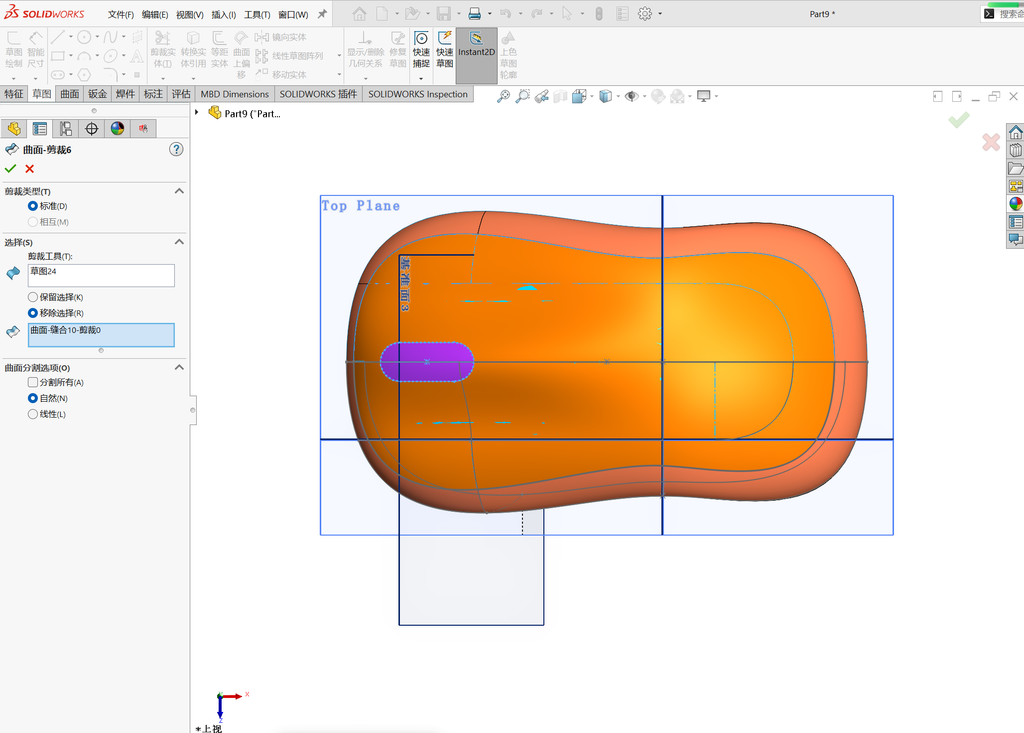

执行：曲面裁剪，去掉紫色部分。

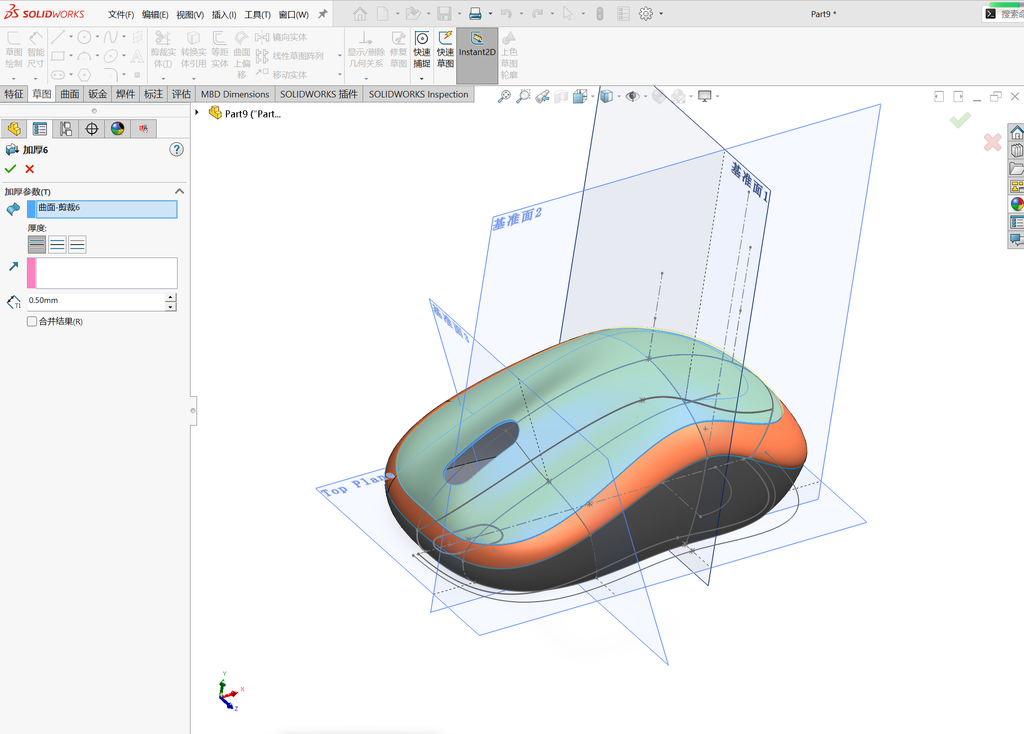

将如图所示的面进行加厚，厚度为0.5。

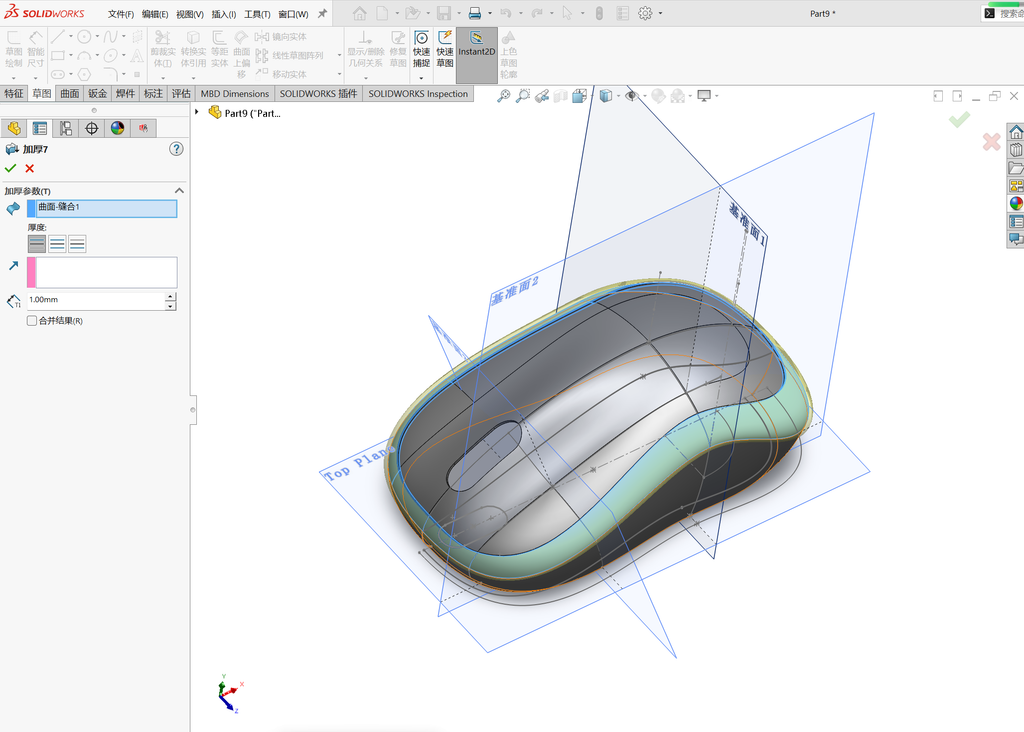

将如图所示的面进行加厚，厚度为1。

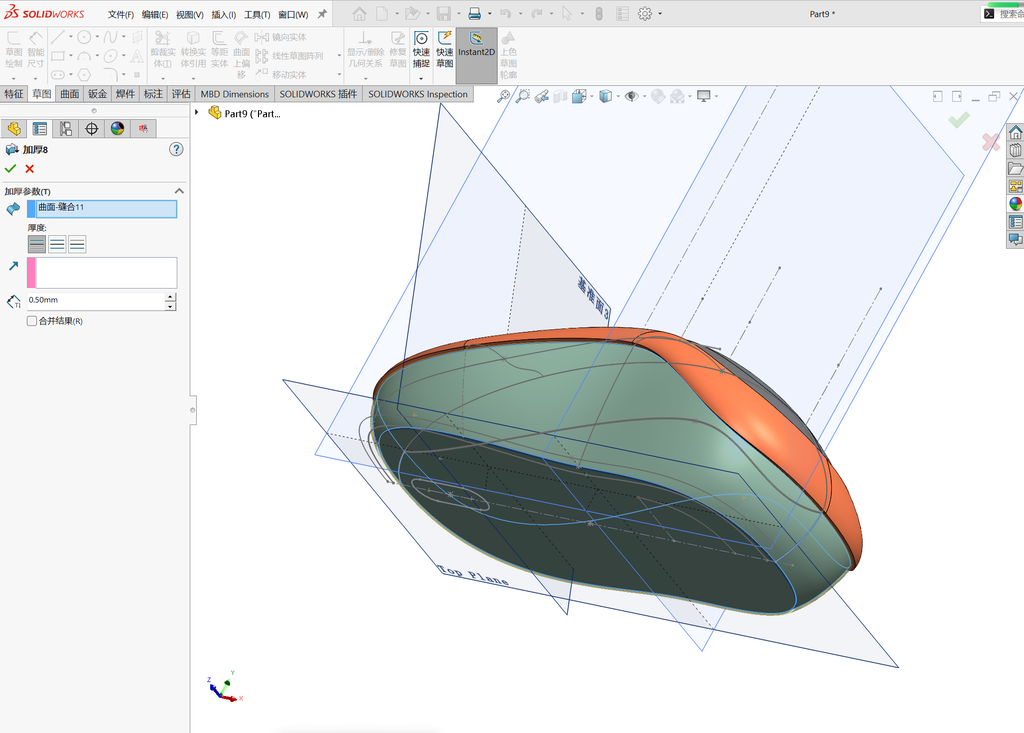

将如图所示的面进行加厚，厚度为0.5。
