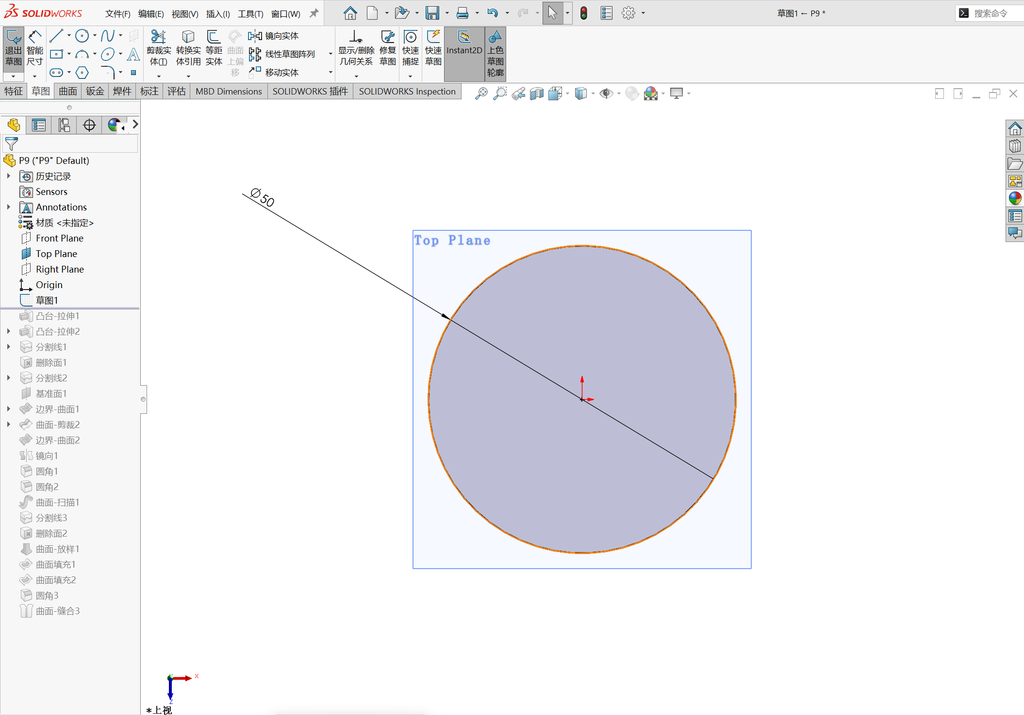

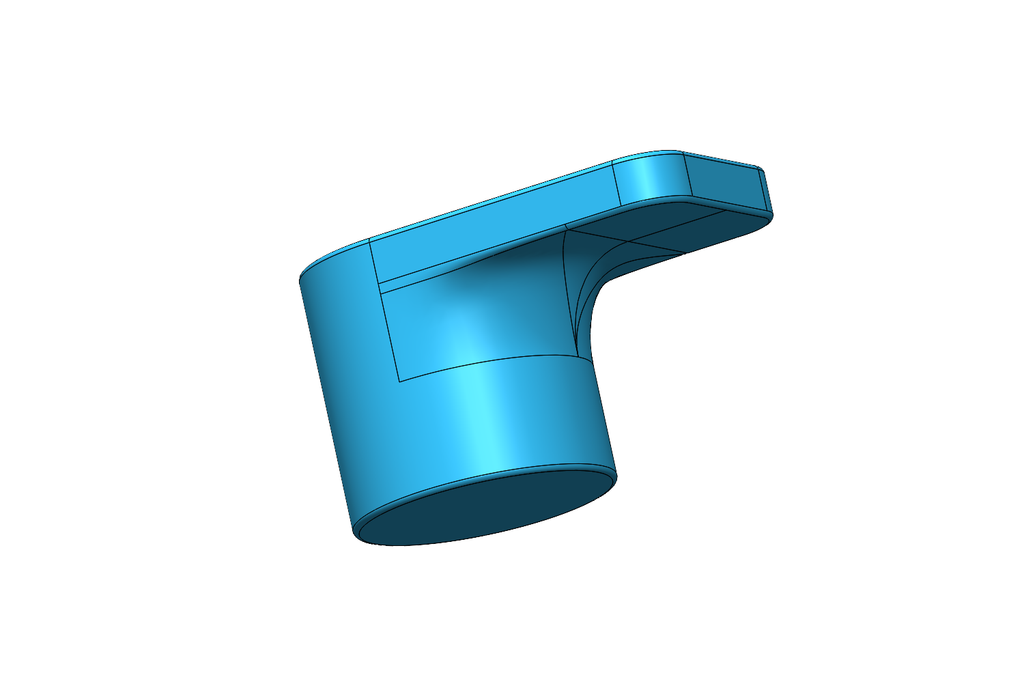

在上视基准面绘制如图所示的草图。

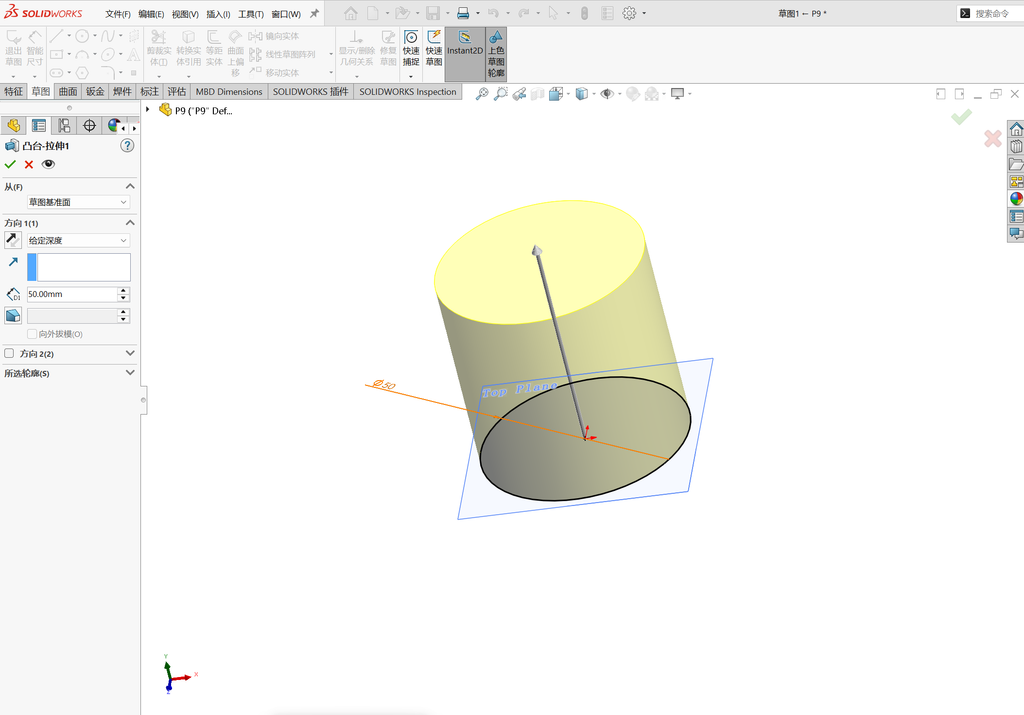

执行凸台/基体，拉伸深度为50mm。

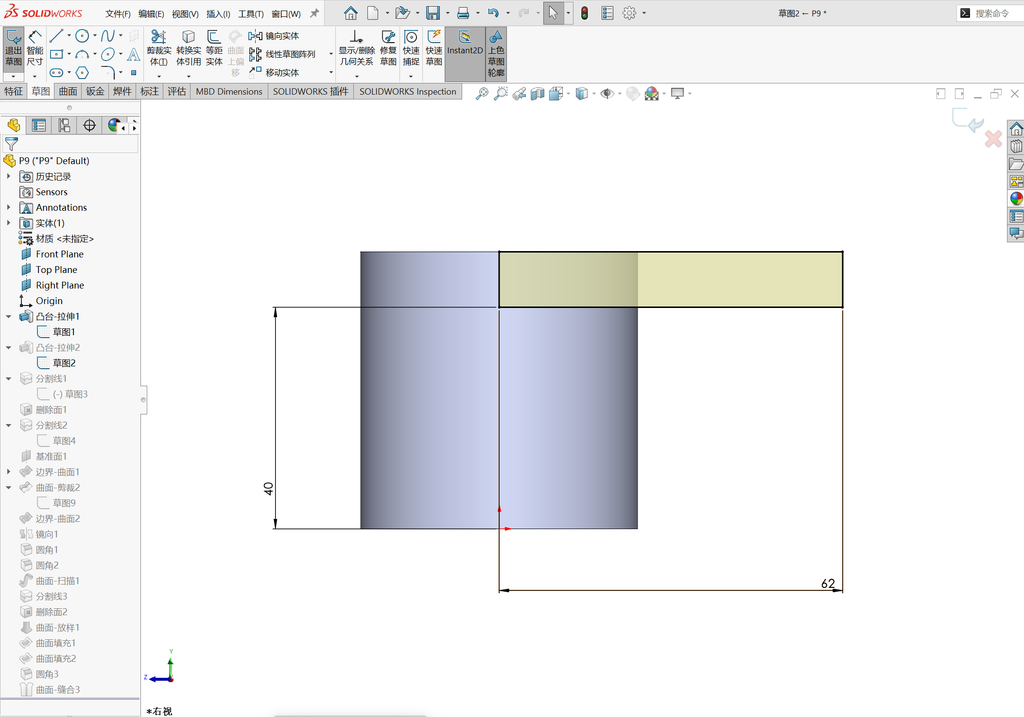

在右视基准面绘制如图所示的草图。

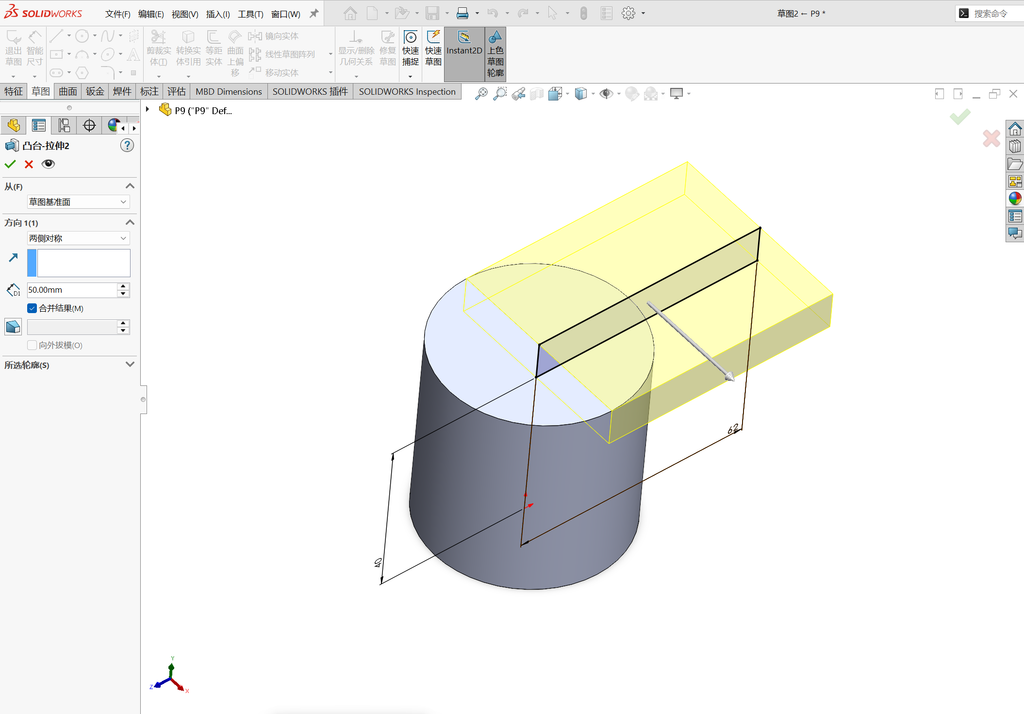

执行凸台拉伸，方向切换到下拉选项”两侧拉伸“，拉伸深度为50mm。

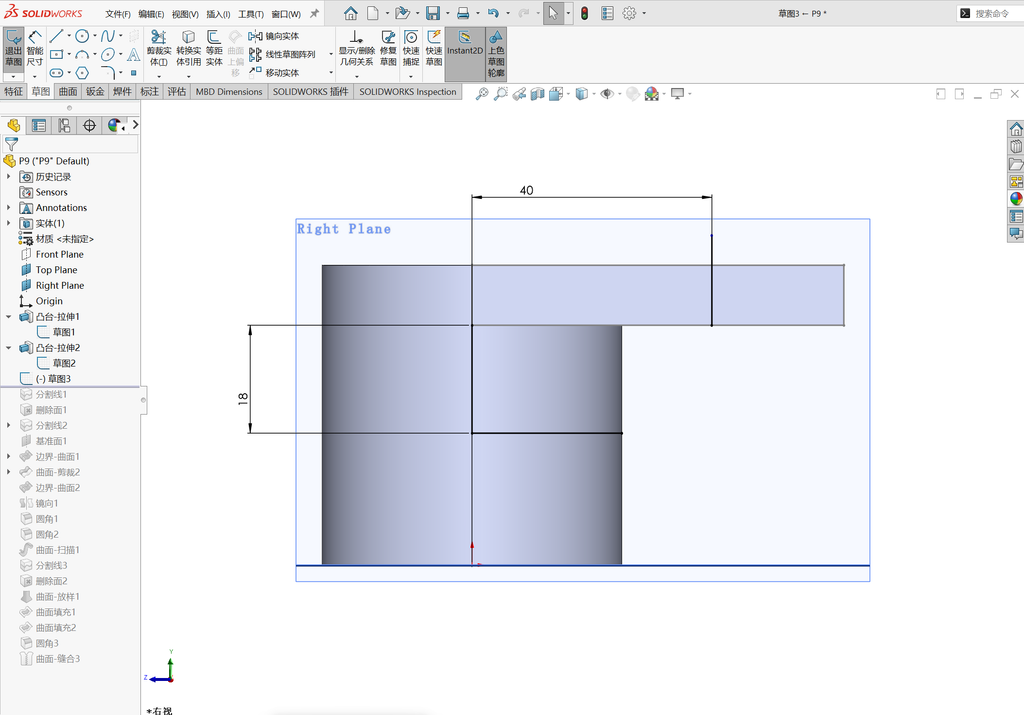

在右视基准面绘制如图所示的草图。

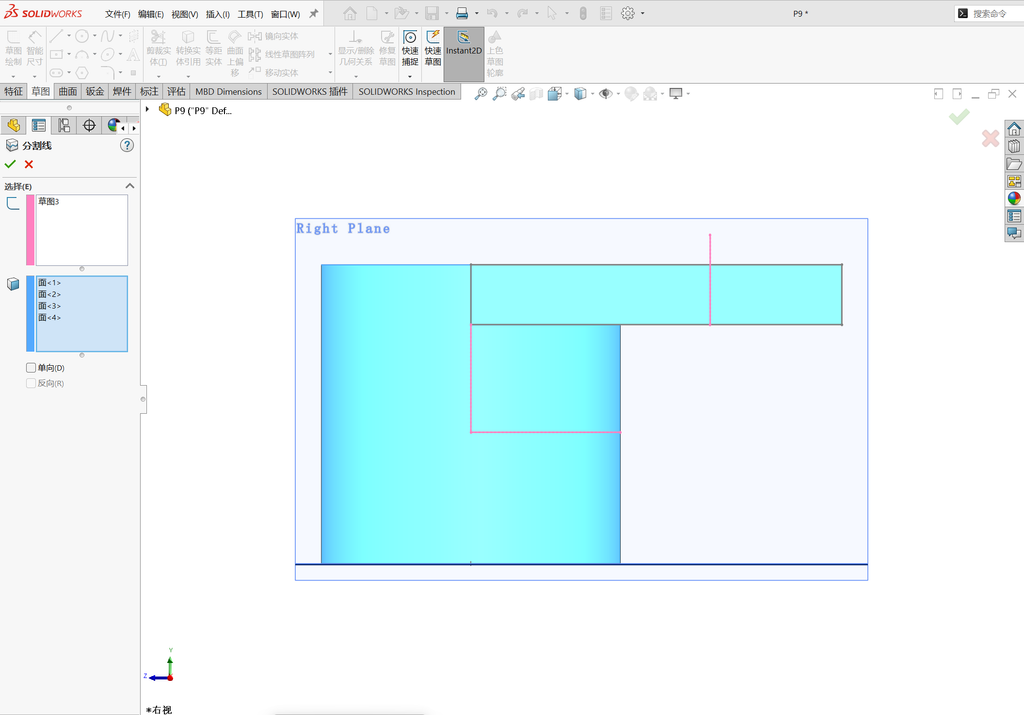

执行：插入-曲线-分割线，用草图切割图中如图所示的蓝色面。

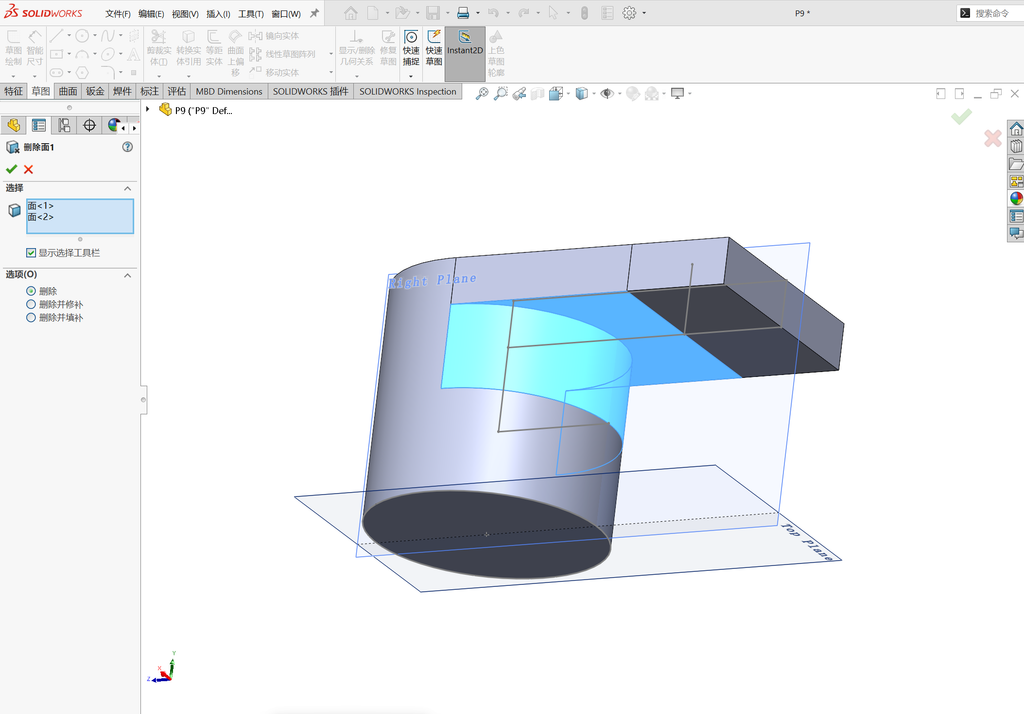

执行：删除面，删除图中所示的蓝色面。

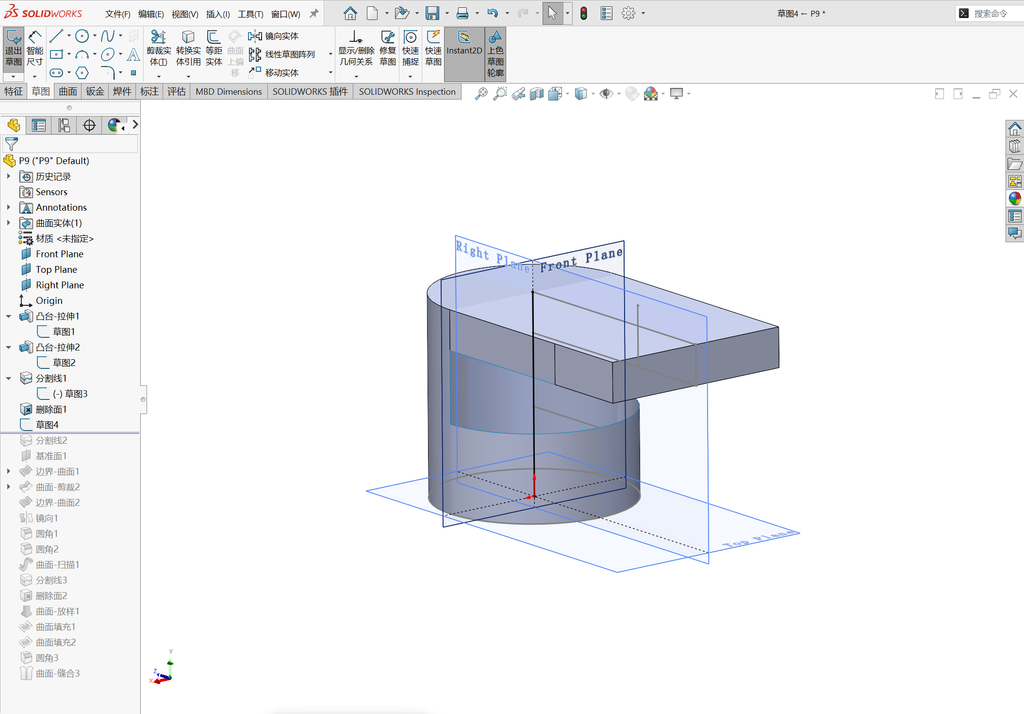

在右视基准面绘制从原点出发的草图。

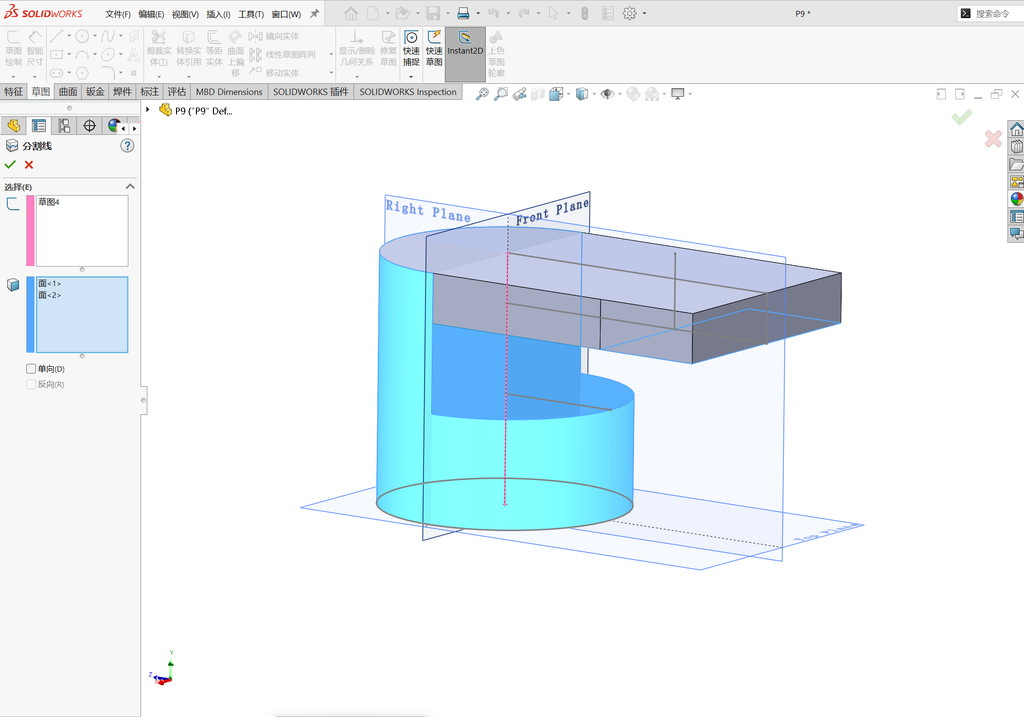

执行：插入-曲线-分割线，将图中所示的蓝色面进行分割。

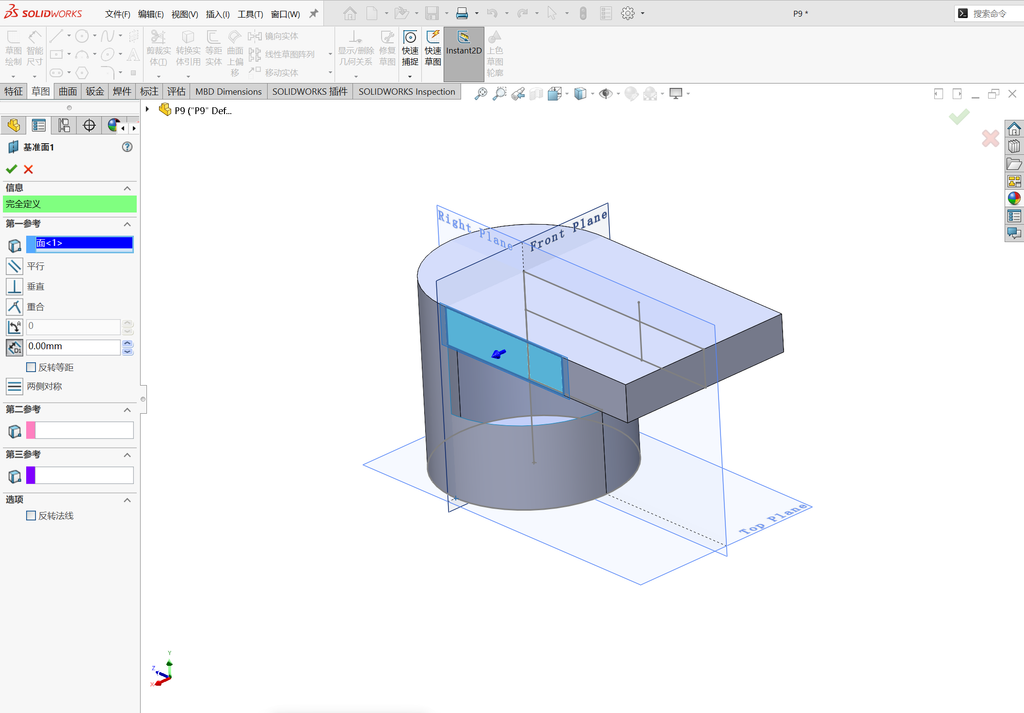

点击如图所示的面，创建基准面，距离为0mm。

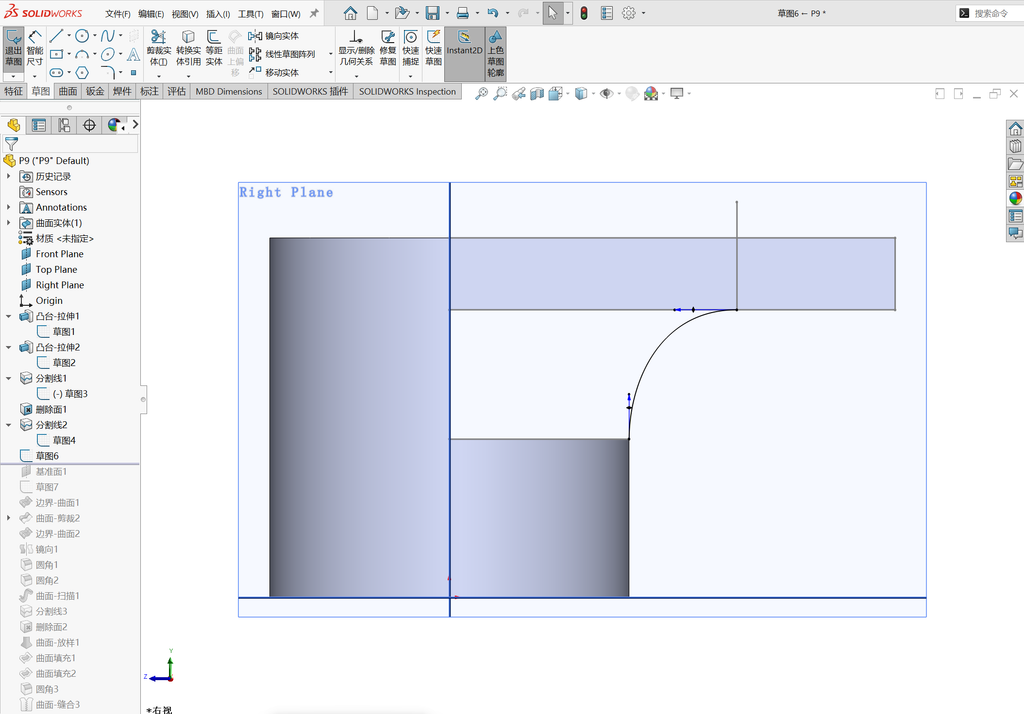

在右视基准面绘制如图所示的样条曲线。

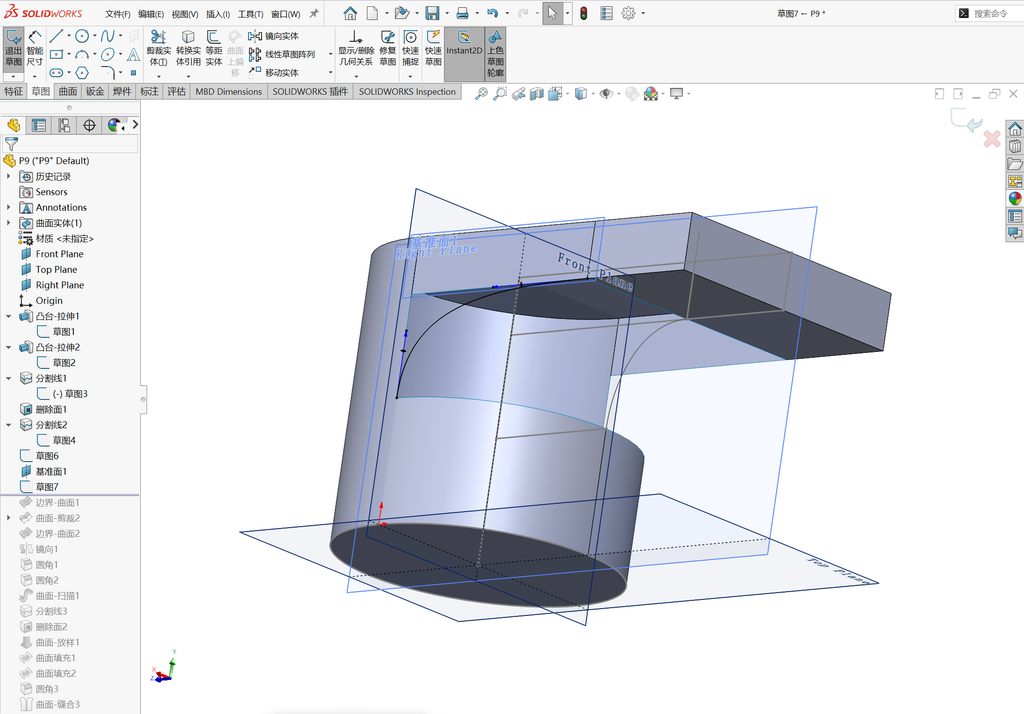

在基准面1绘制如图所示的样条曲线。

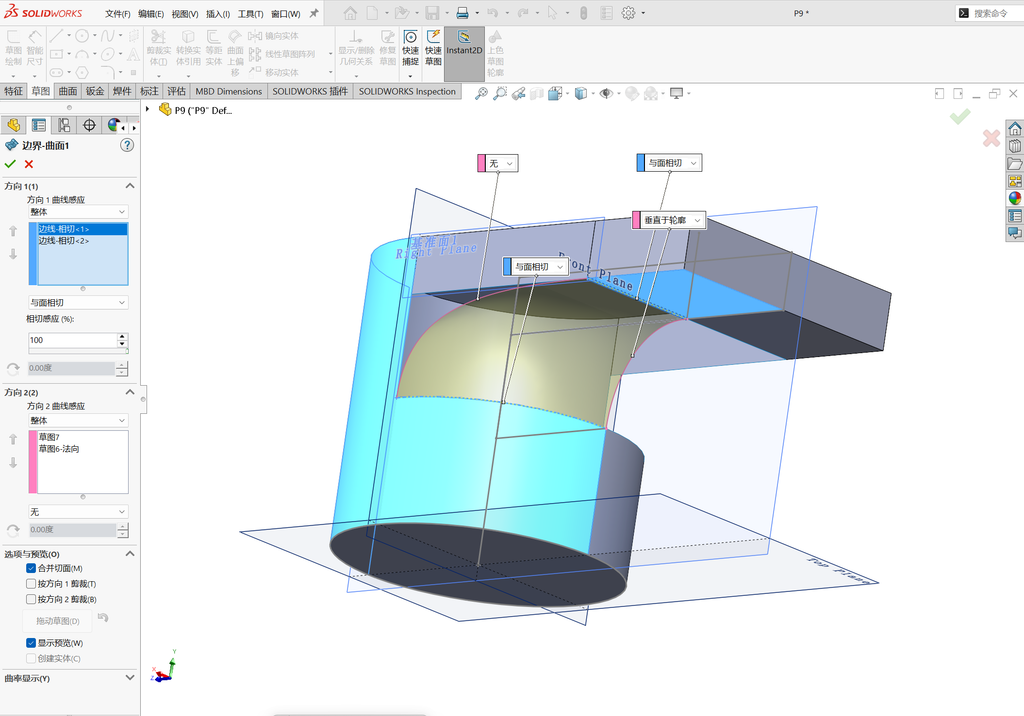

生成边界曲面，将如图所示的地方改成与面相切和垂直于轮廓。

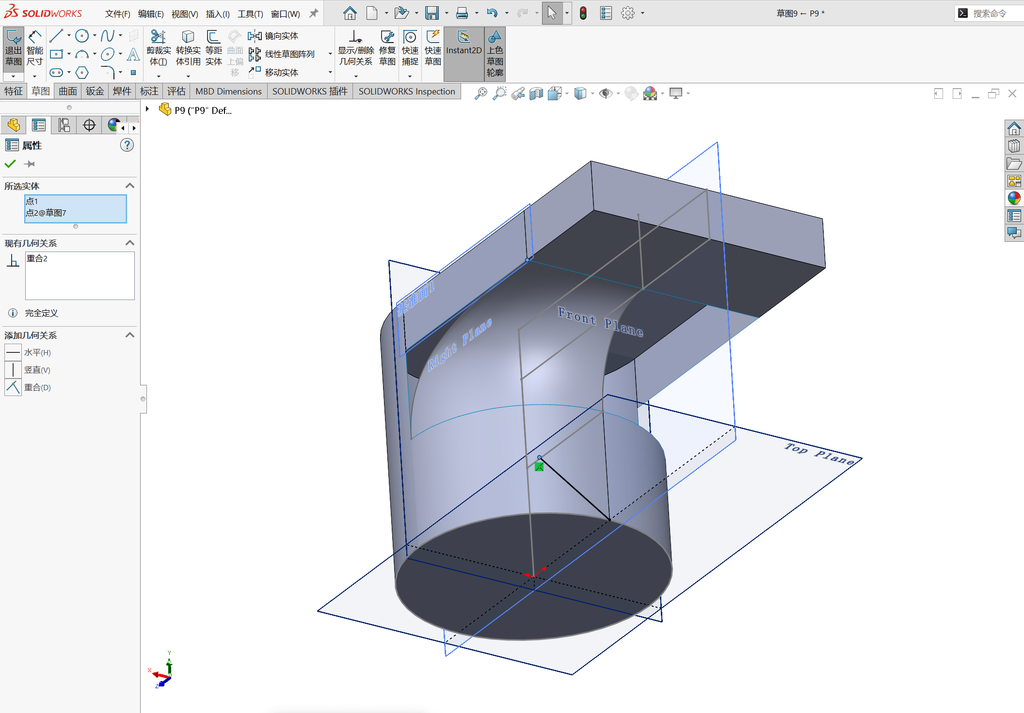

在上视基准面绘制如图所示的线段，线段的一个端点和图中所示的蓝色点设置重合约束。

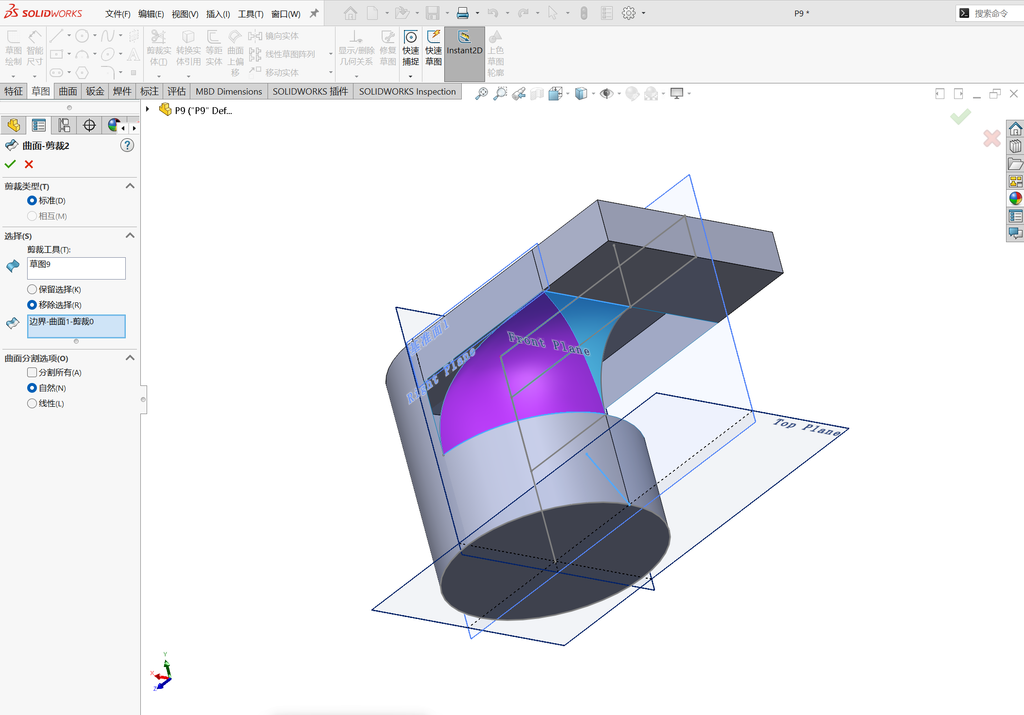

执行：曲面裁剪，移除图中紫色部分。

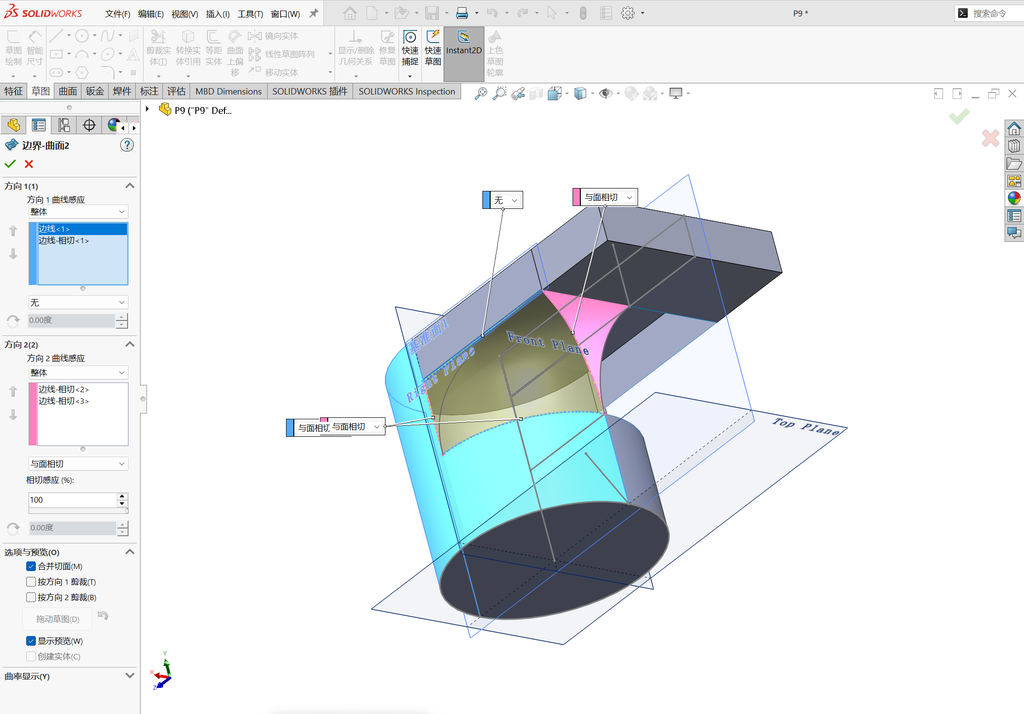

执行边界曲面，将如图所示的地方改成与面相切。

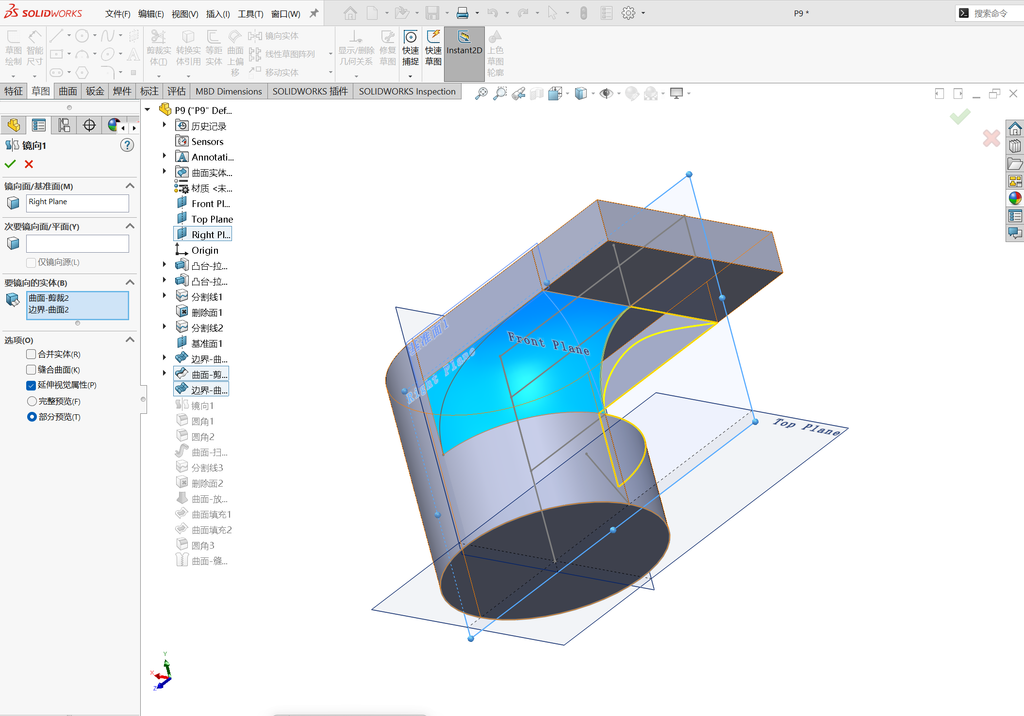

执行镜像。

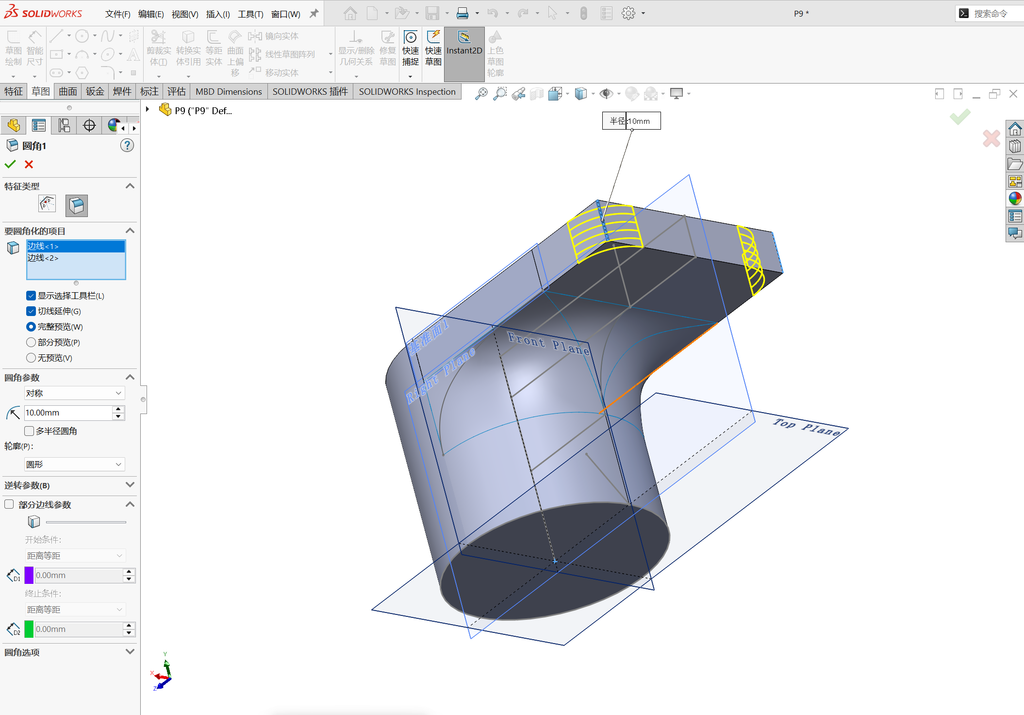

倒圆角。

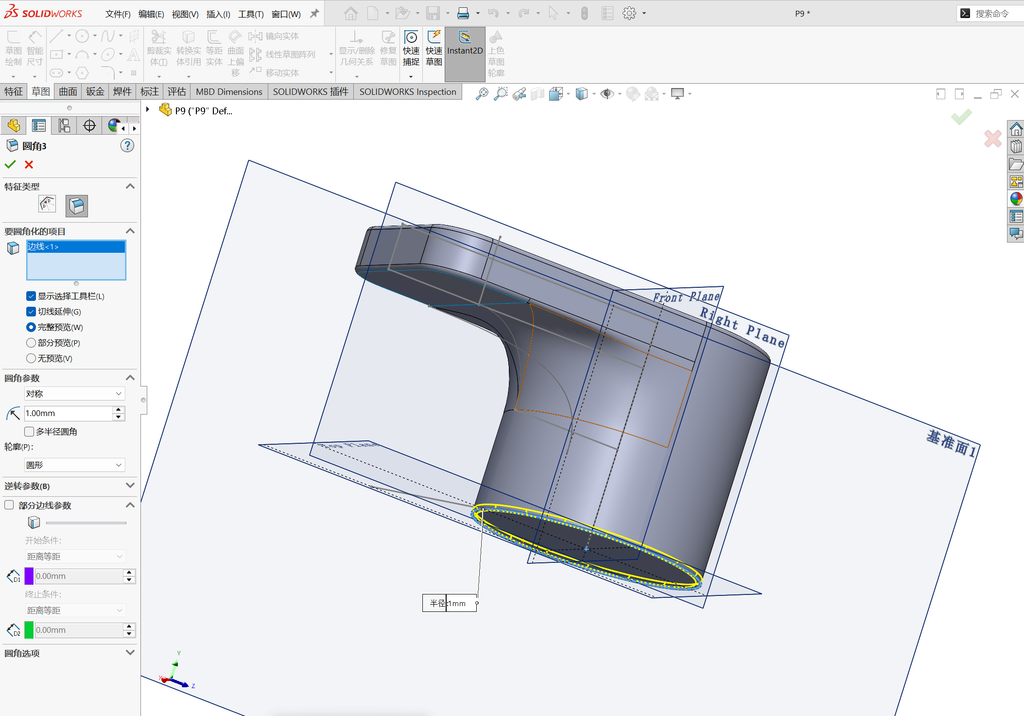

倒圆角。
执行：插入-曲面-扫描，选择圆形轮廓，选择边线（用selector manager选择），圆形直径为2mm。

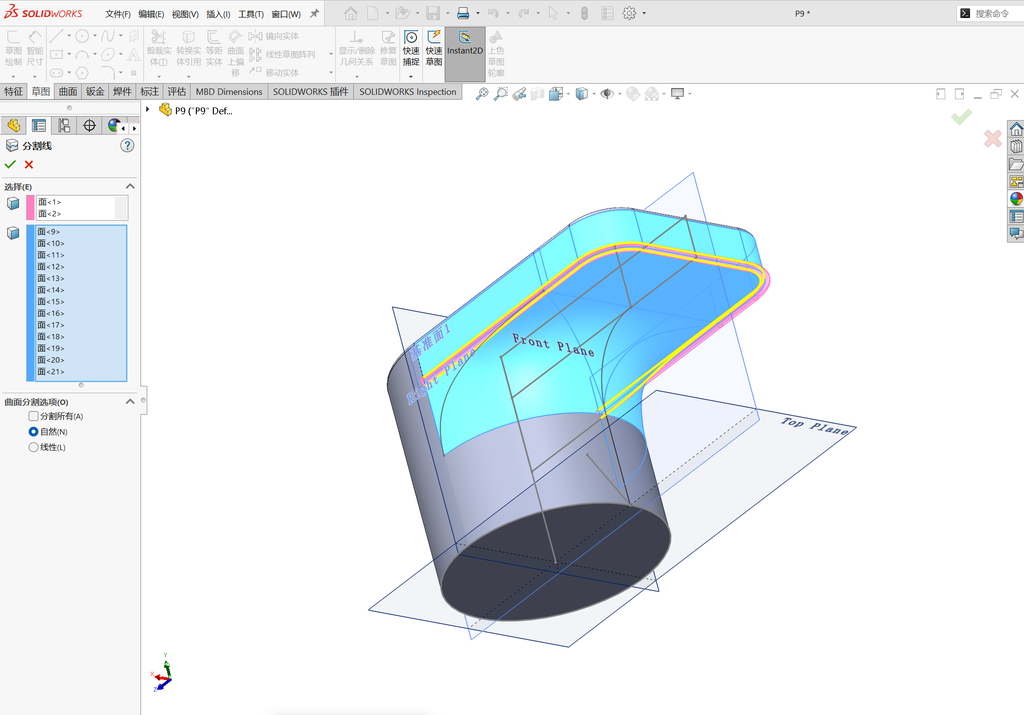

执行：插入-曲面-分割线，用圆管对图中所示的蓝色面进行分割。

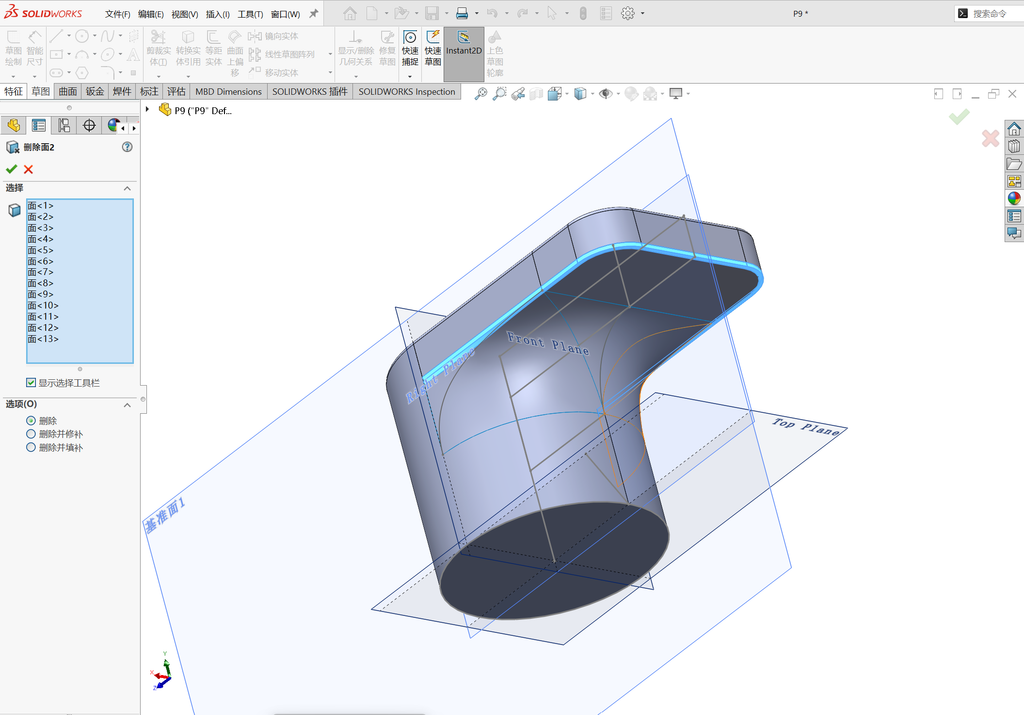

执行”删除面，对图中的蓝色面进行删除。

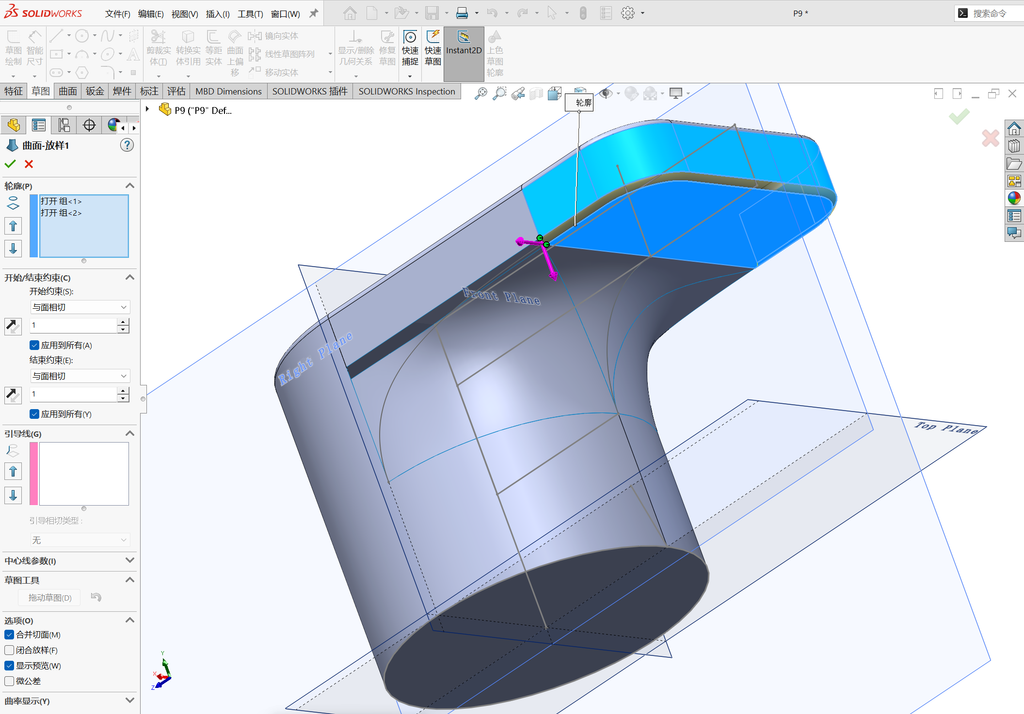

执行曲面放样，用selector manager选择两条边线，然后将开始约束和结束约束改成与面相切。

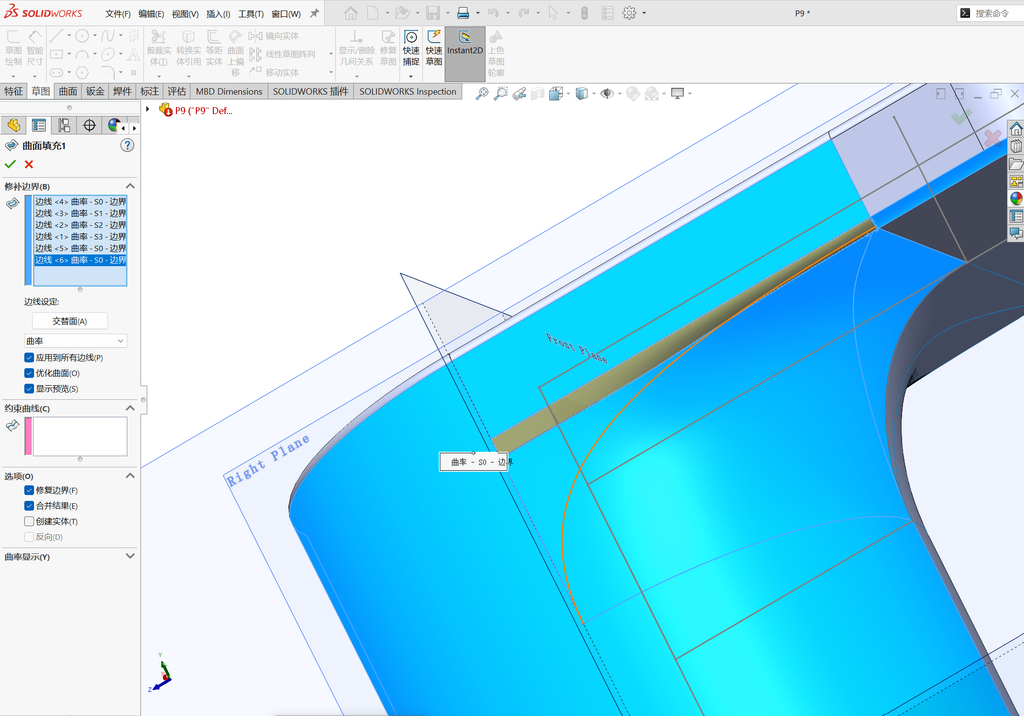

执行：曲面填充，依次选择图中的边线，将“相触”改成“曲率”，勾选修复边界。

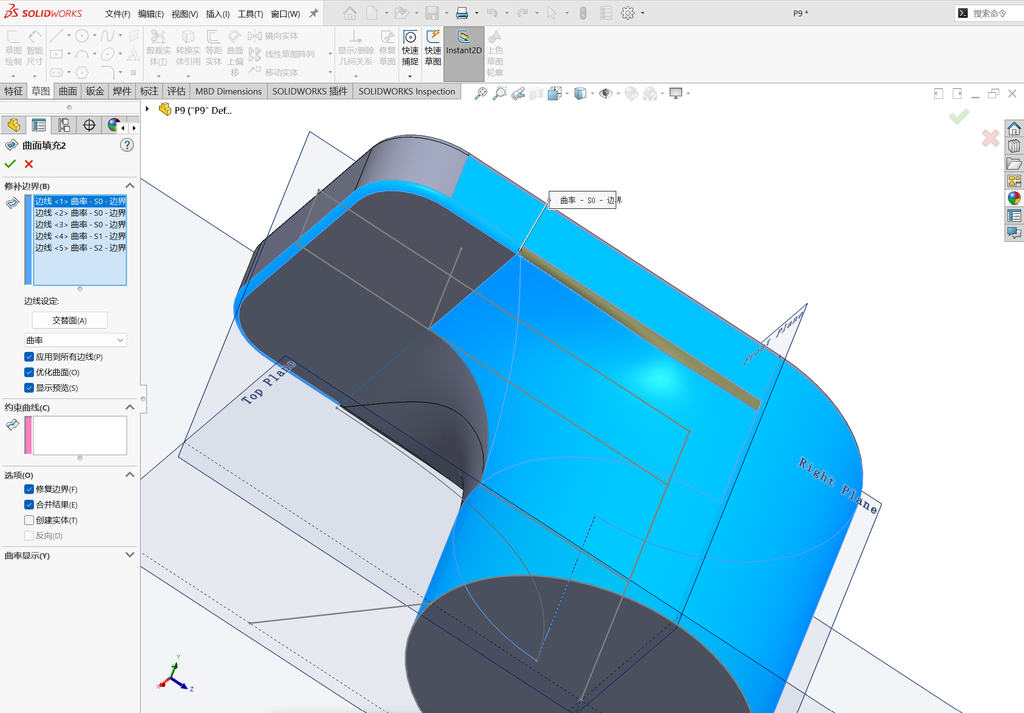

对另一边的空缺也执行相同的曲面填充命令。
执行倒圆角。

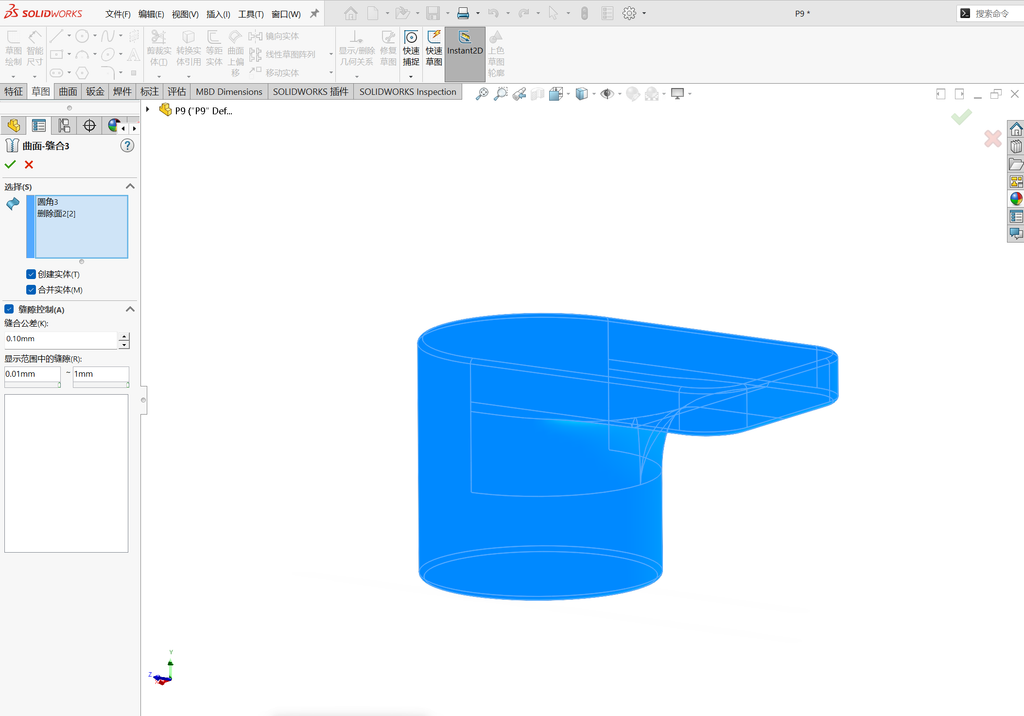

执行曲面缝合，勾选创建实体，勾选合并实体。
