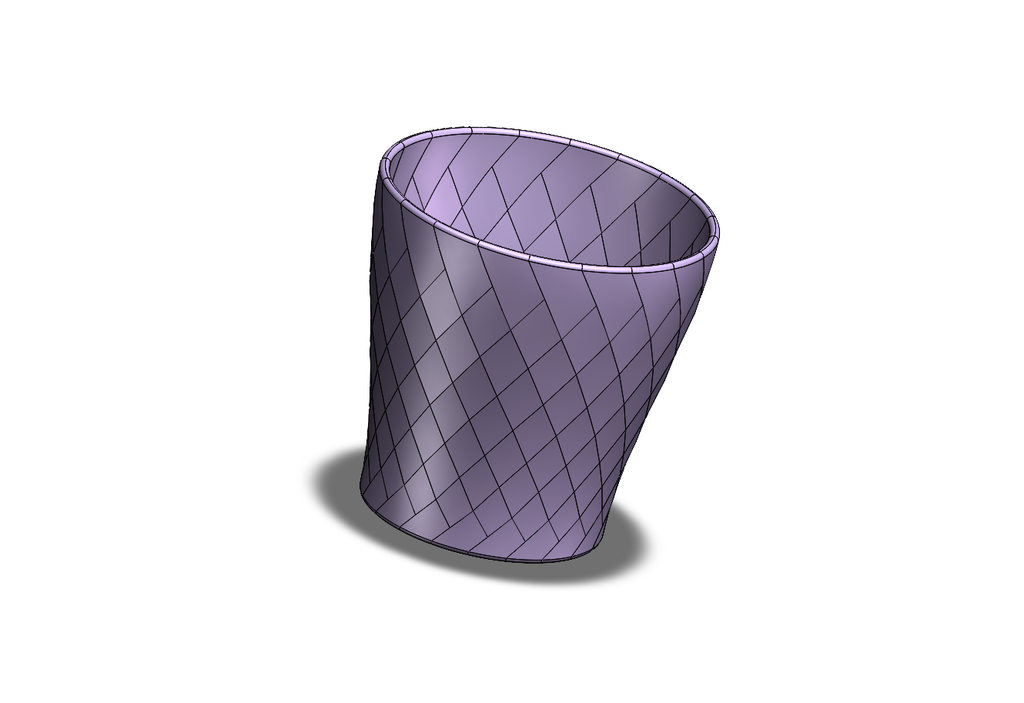

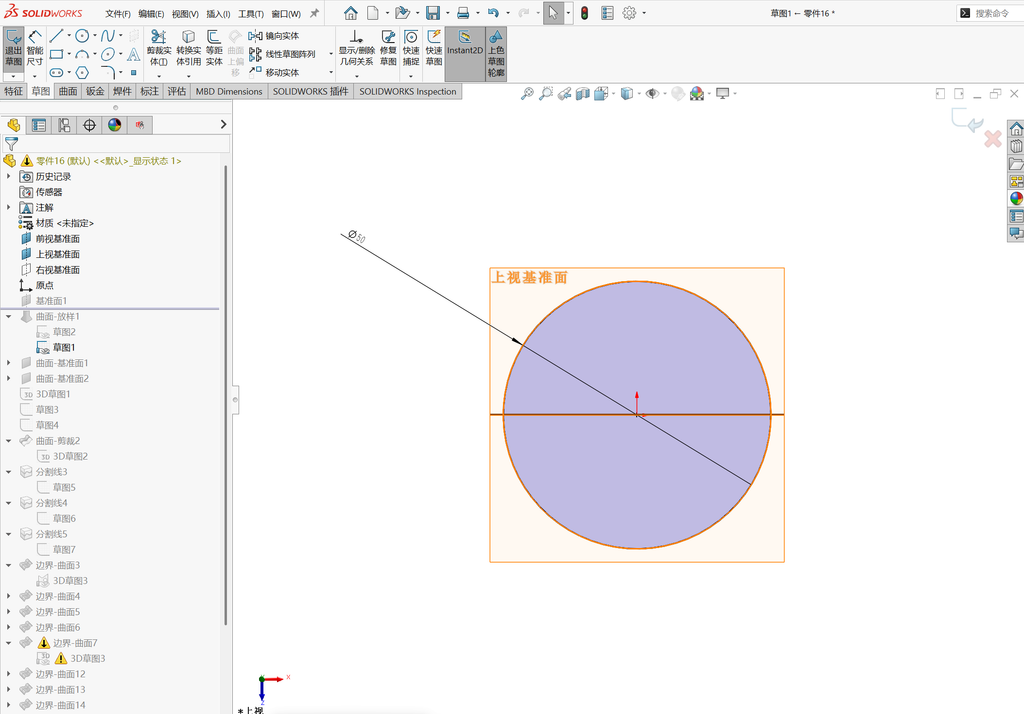

在上视基准面绘制如图所示的草图。

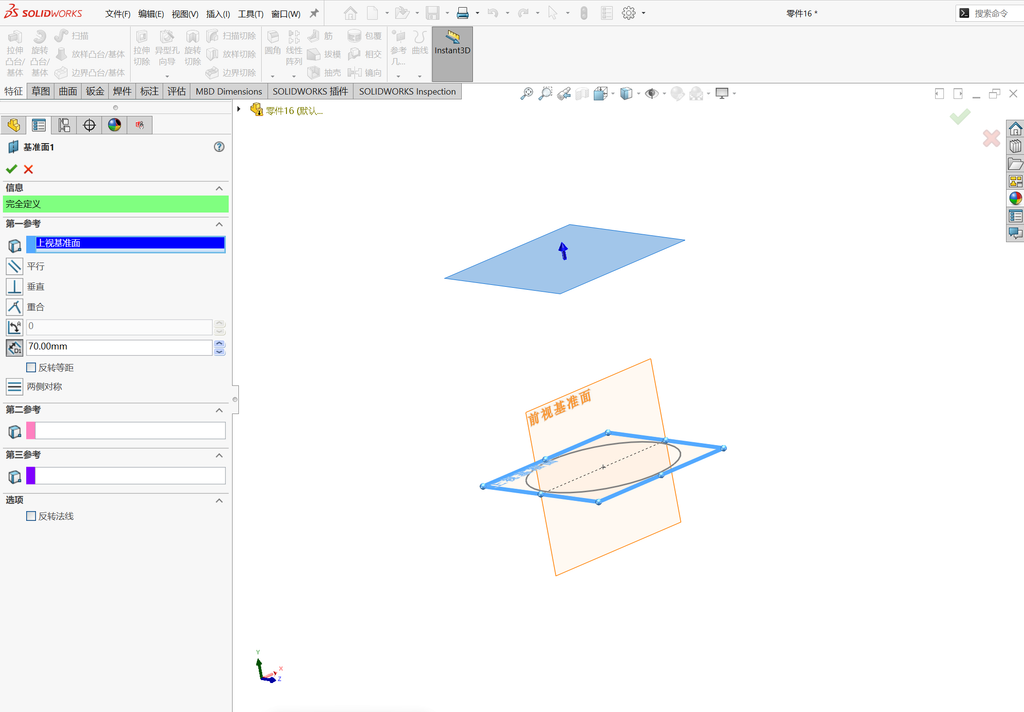

创建基准面1，参考选择上视基准面，距离为70mm。

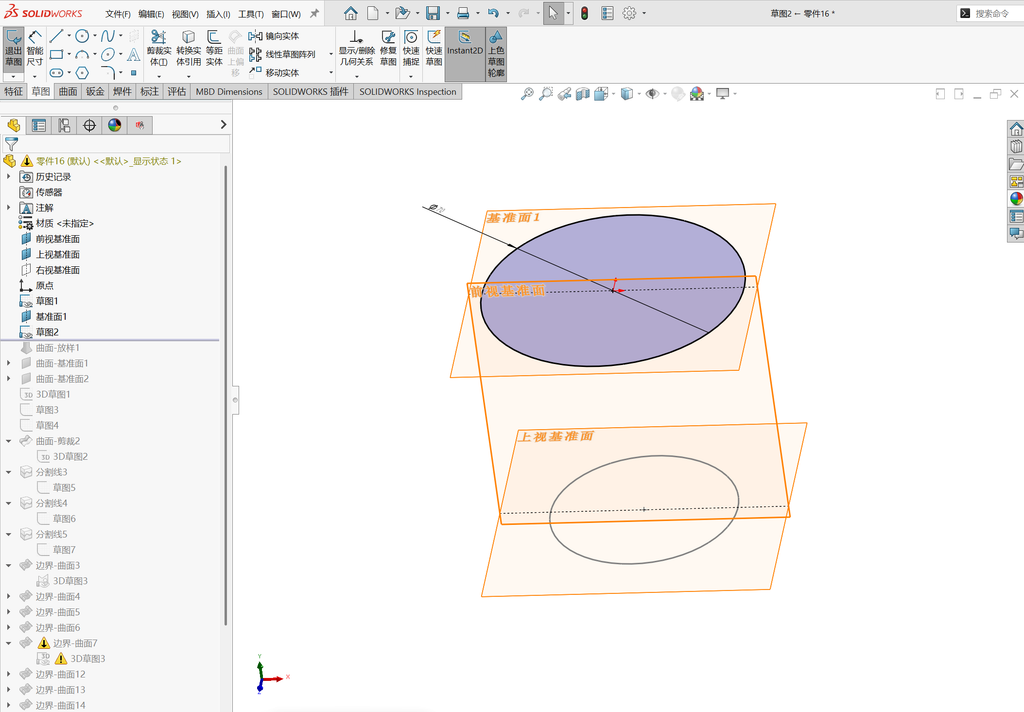

在基准面1绘制如图所示的草图。

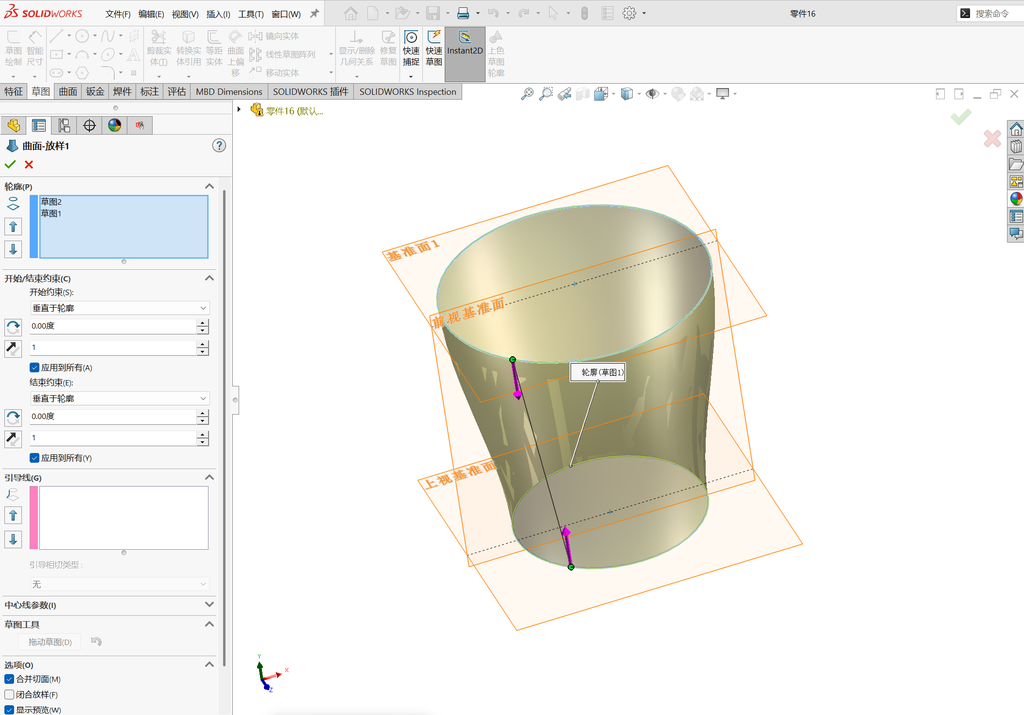

执行曲面放样，选择两条刚刚绘制的草图，开始和结束约束改为垂直于轮廓。

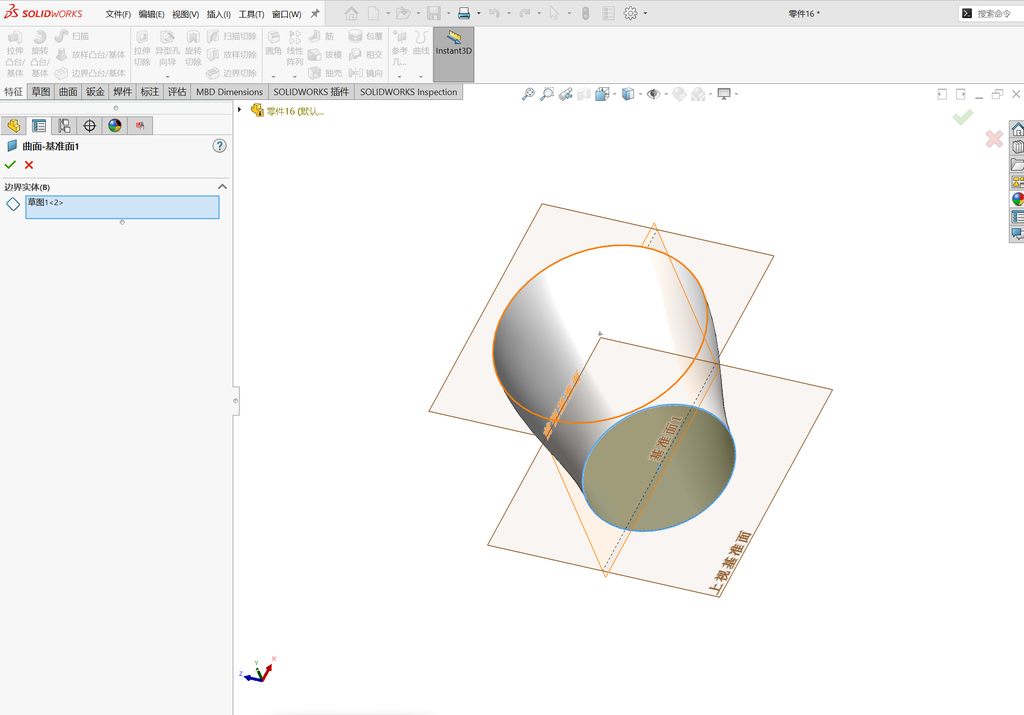

执行：曲面-平面区域，将底部封面。

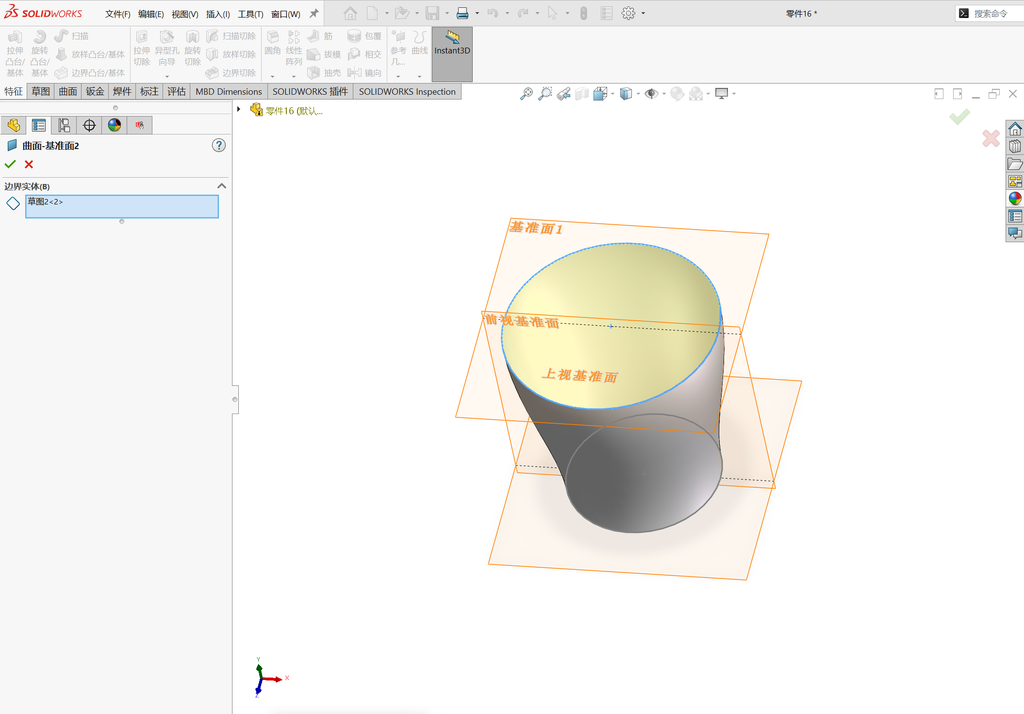

执行：曲面-平面区域，将上部封面。

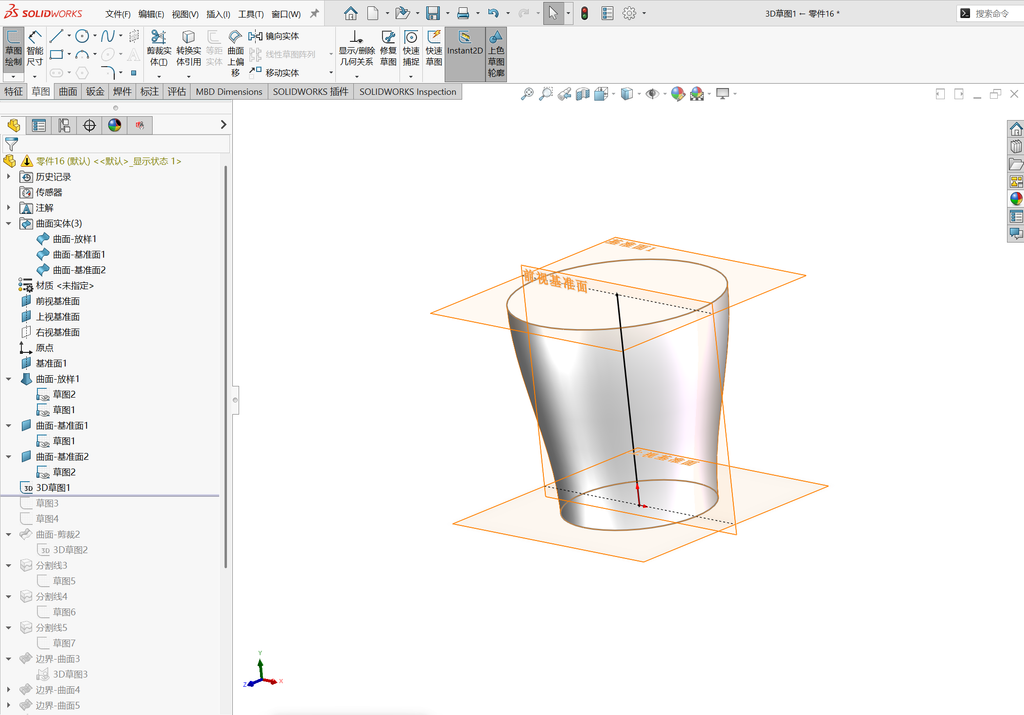

在前视基准面绘制从原点出发的直线。

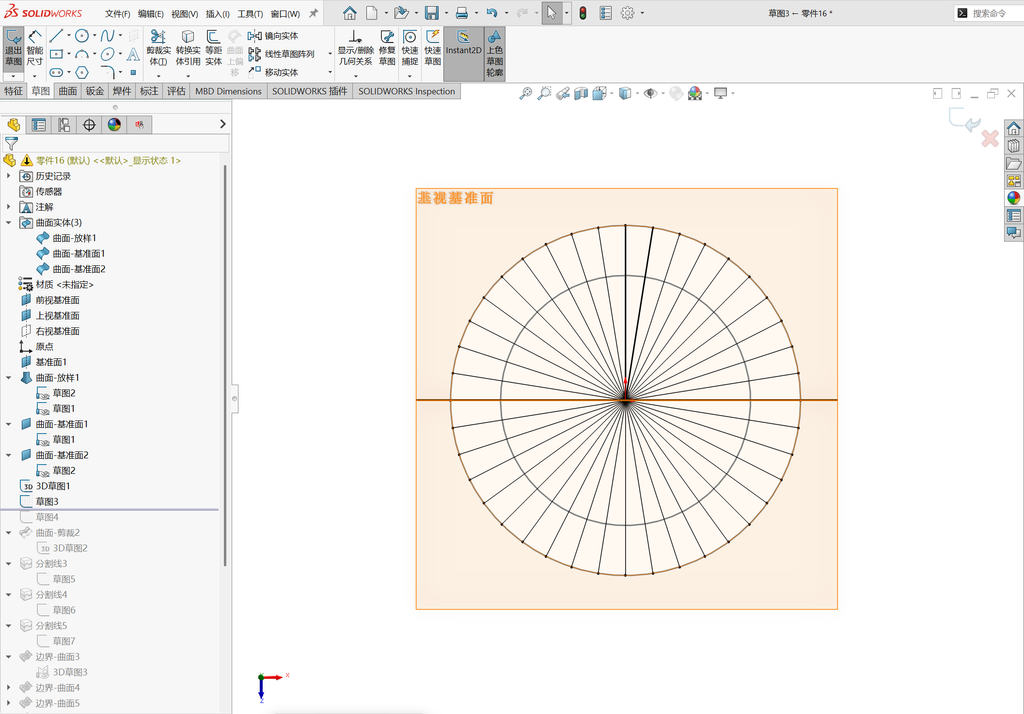

在基准面1绘制一条从圆点出发的线段，然后执行圆周阵列，阵列数量为40个。

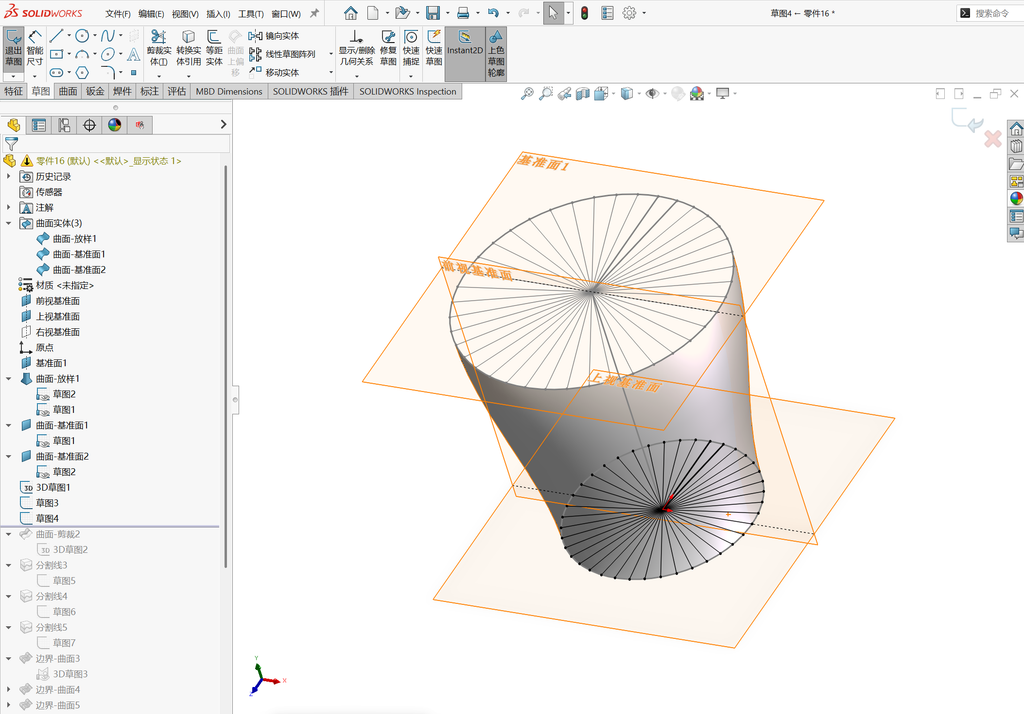

在上视基准面绘制一条从圆点出发的线段，然后执行圆周阵列，阵列数量为40个。

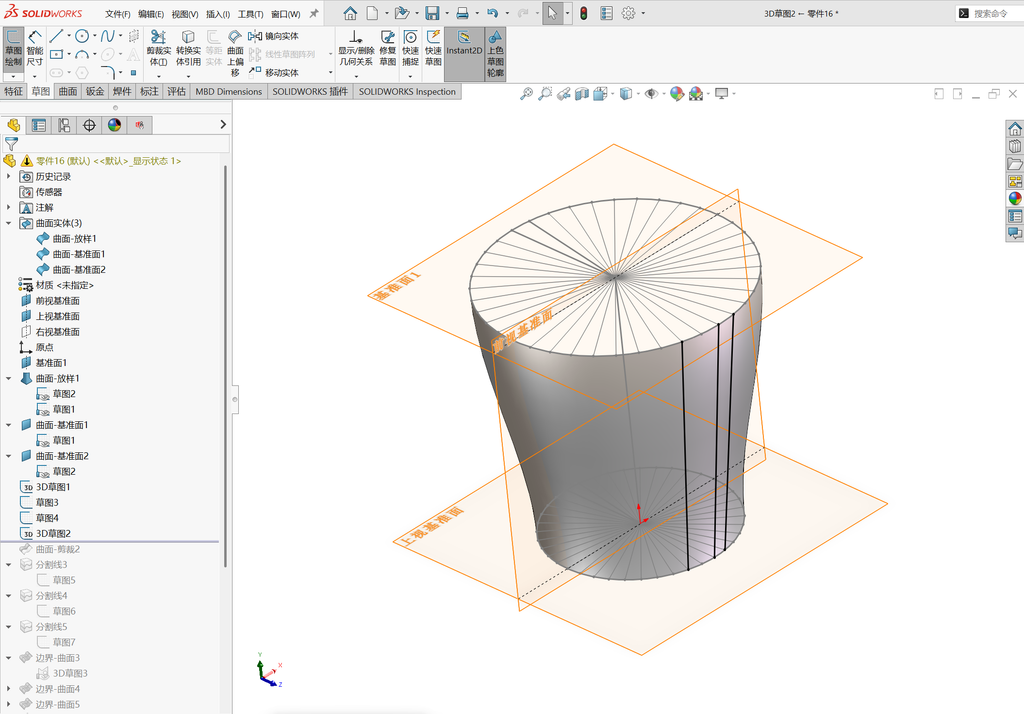

绘制如图所示的3D草图。

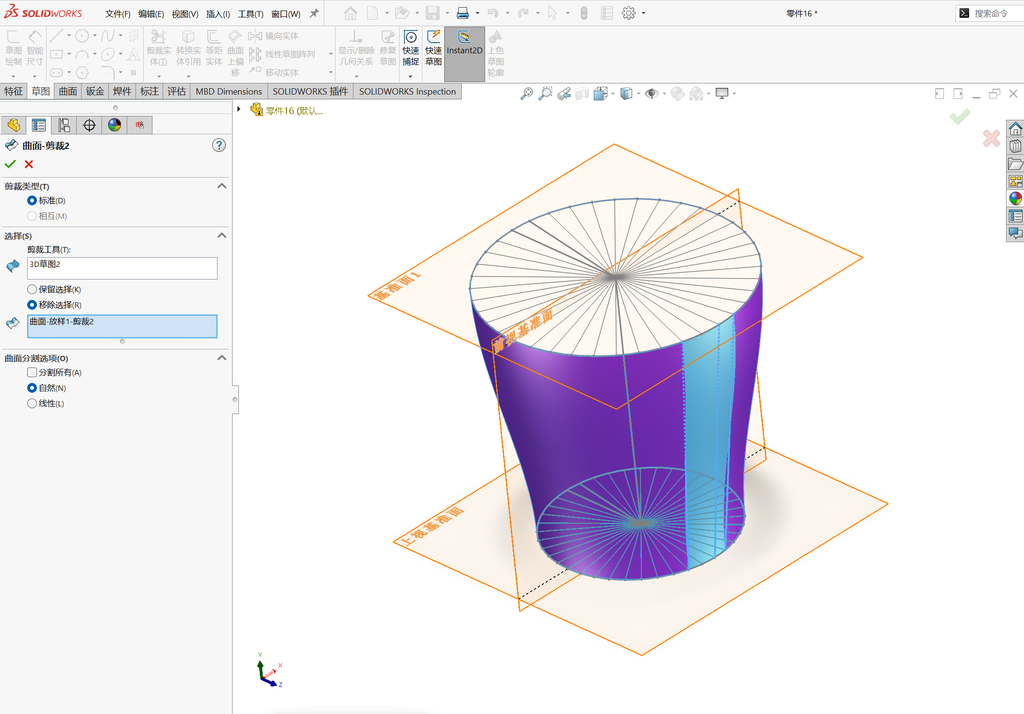

对曲面进行剪裁，移除紫色部分。

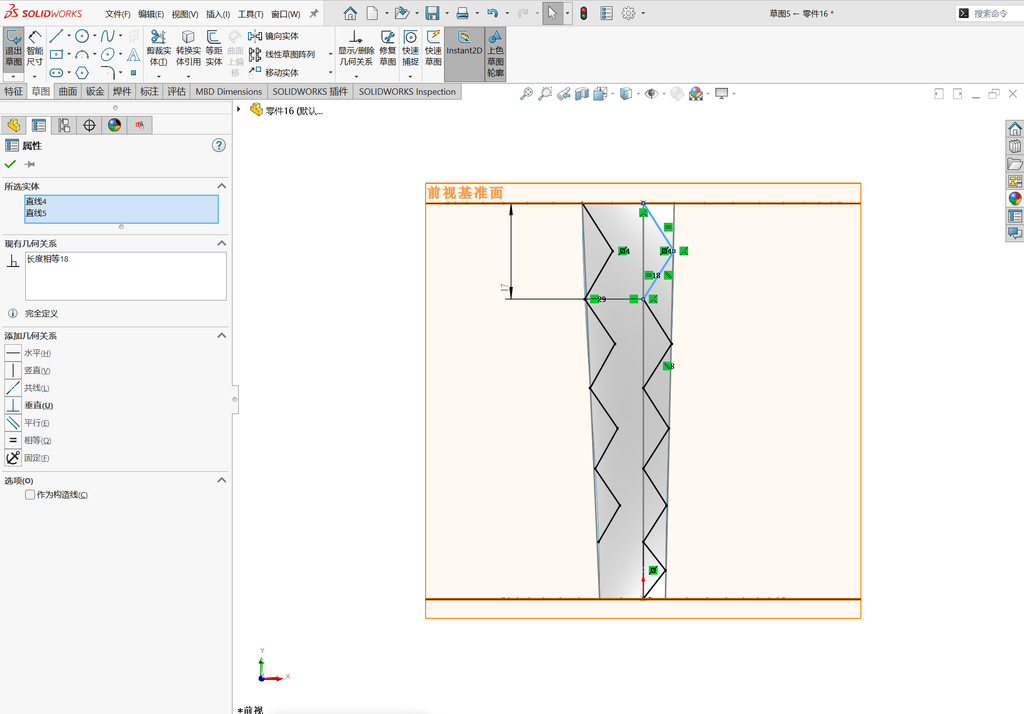

在前视基准面绘制如图所示的草图，注意如图中蓝色标注的每两条线段设置相等。

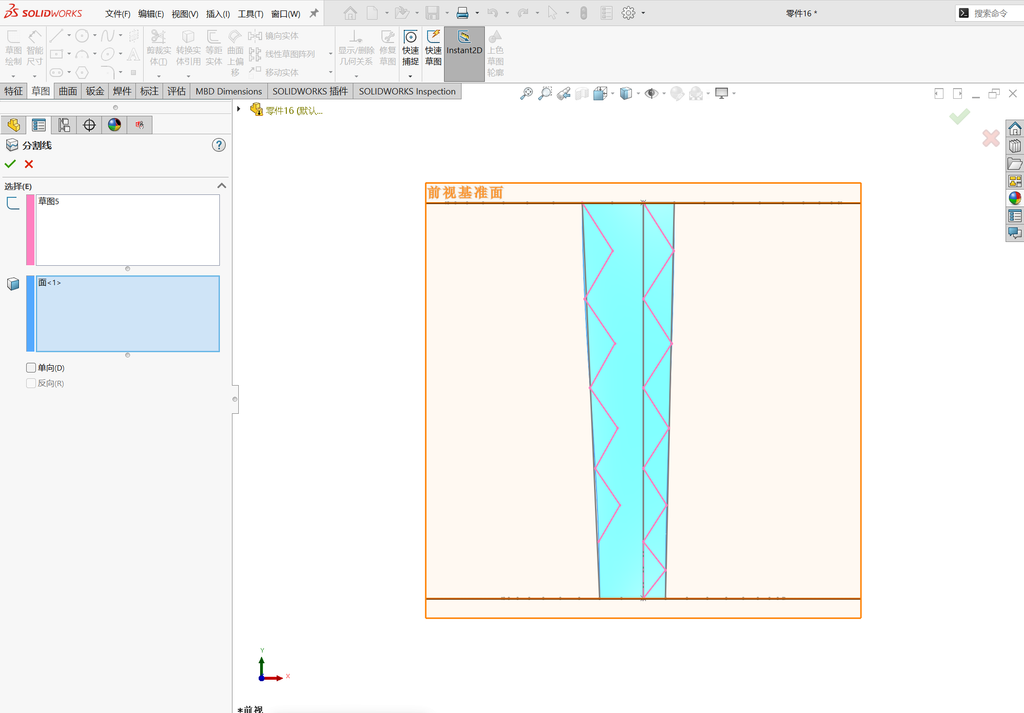

执行：插入-曲线-分割线，用草图将面进行分割。

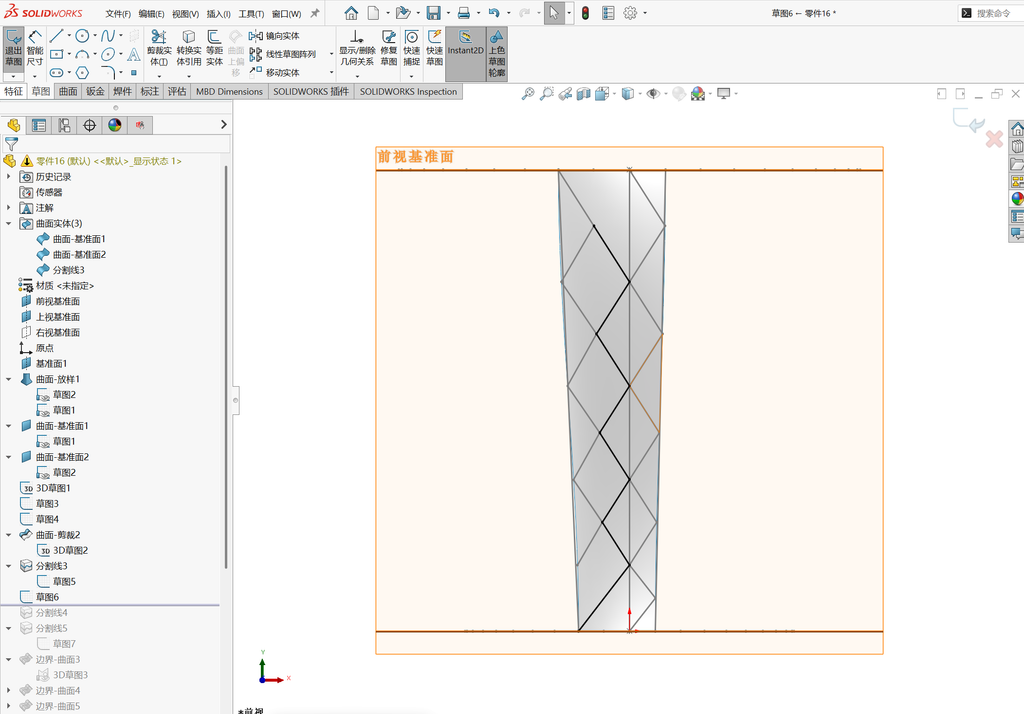

在前视基准面继续绘制如图所示的草图。

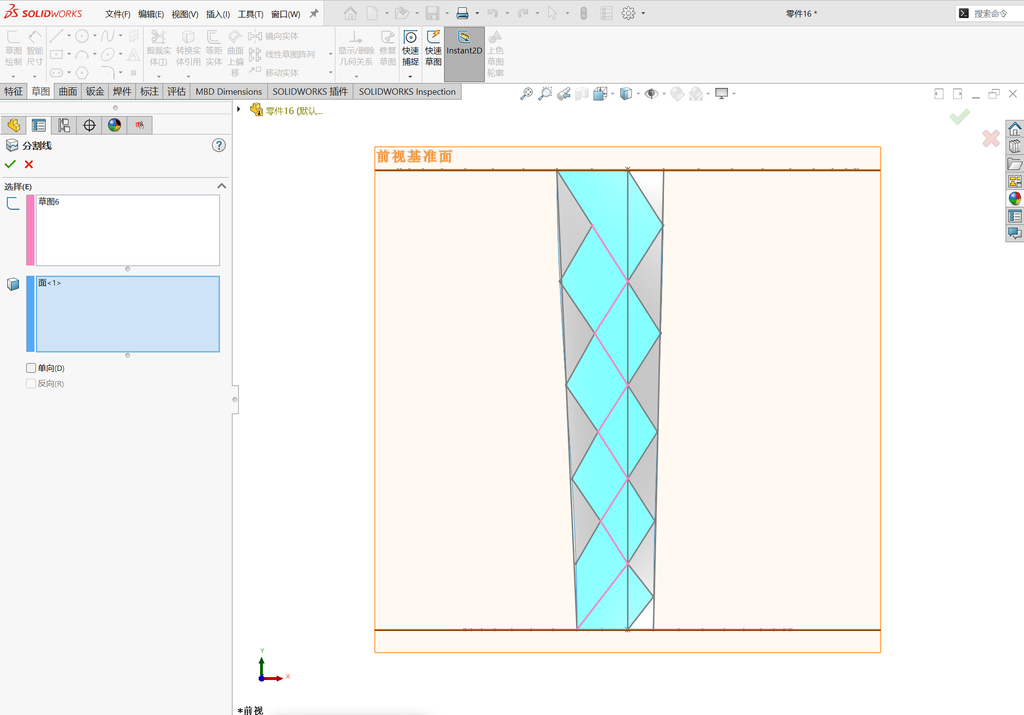

继续执行：插入-曲线-分割线，用草图将面进行分割。

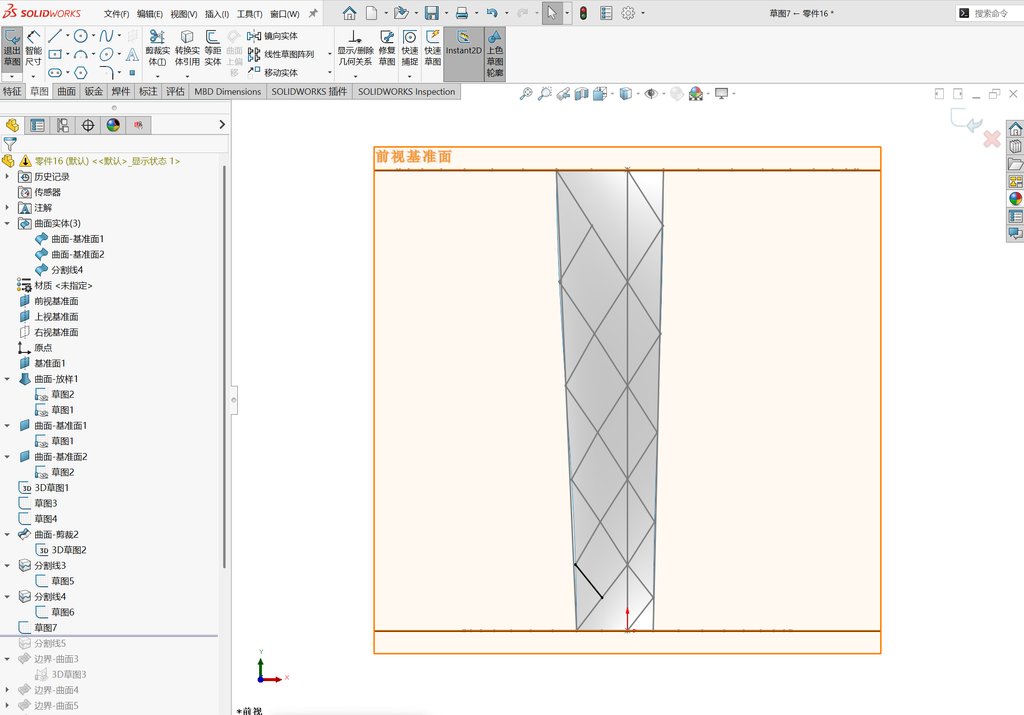

在前视基准面继续绘制如图所示的草图。

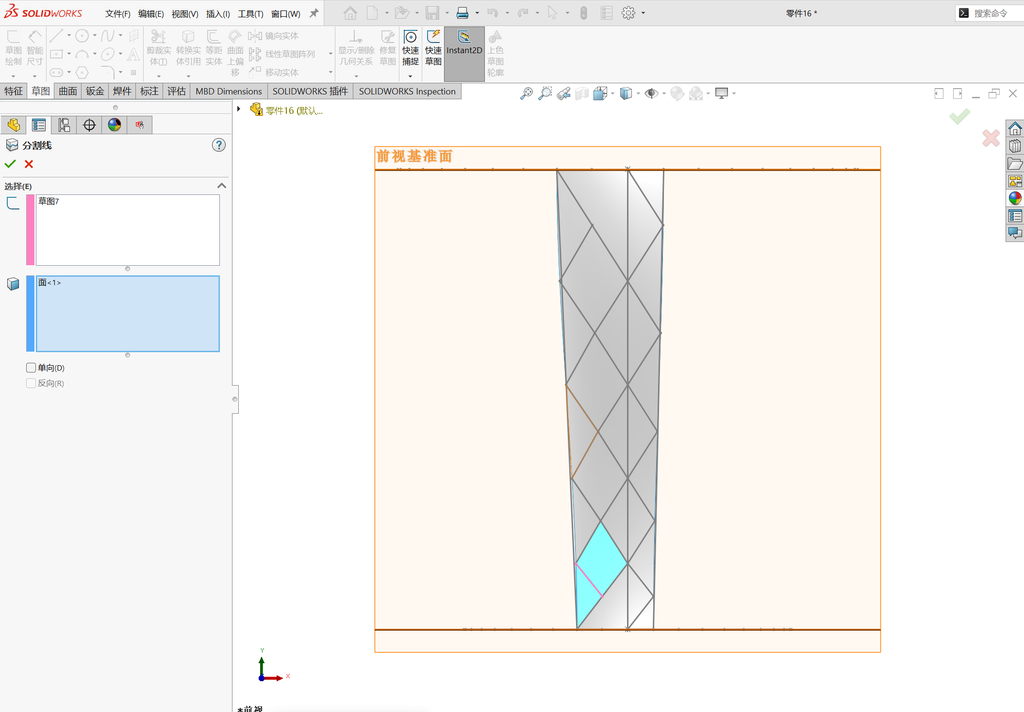

继续执行：插入-曲线-分割线，用草图将面进行分割。

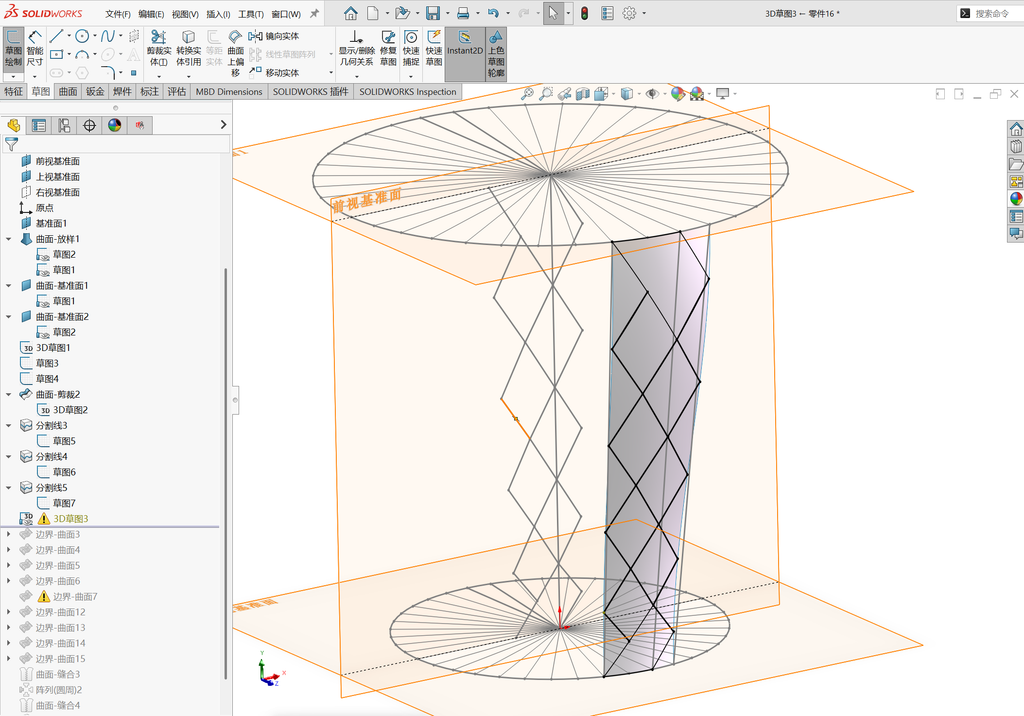

绘制3D草图，图中粗黑线，需要连接直线，图中细黑线为曲线，为转换实体引用的曲线。

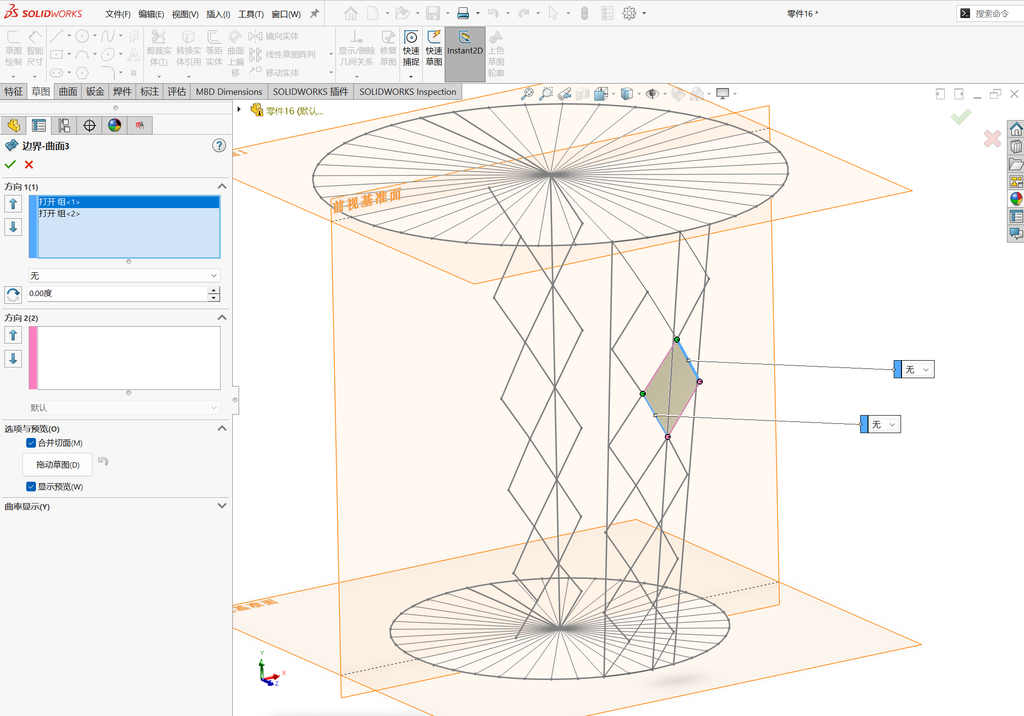

执行边界曲面，选择图中两条边即可。

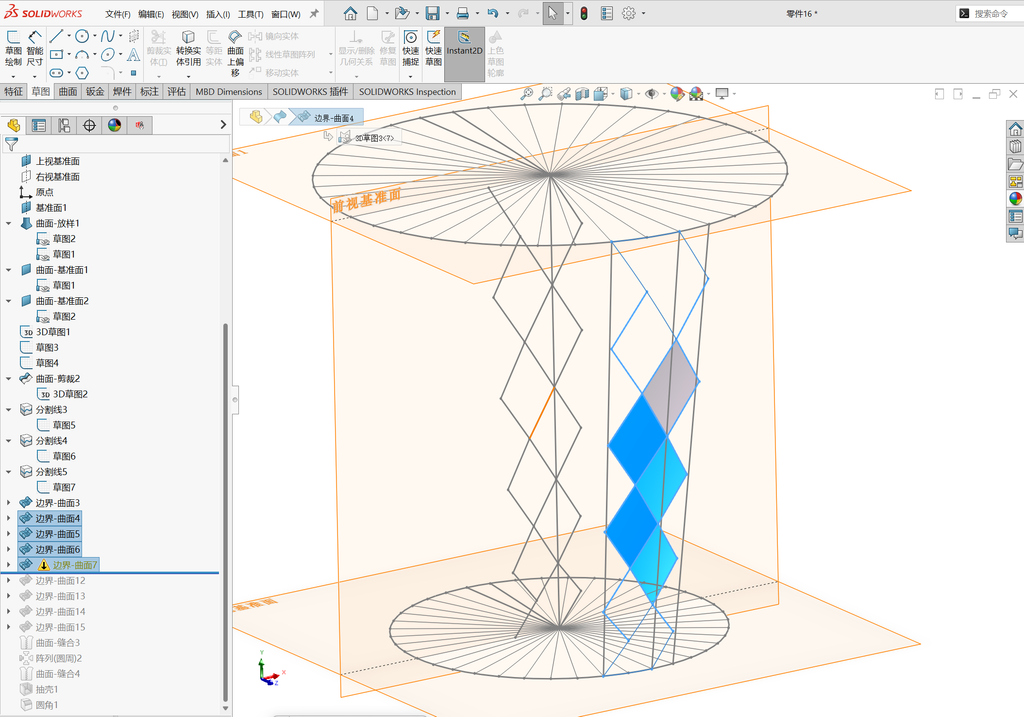

对图中蓝色标注面执行相同的边界曲面，只需要选择两条线即可。

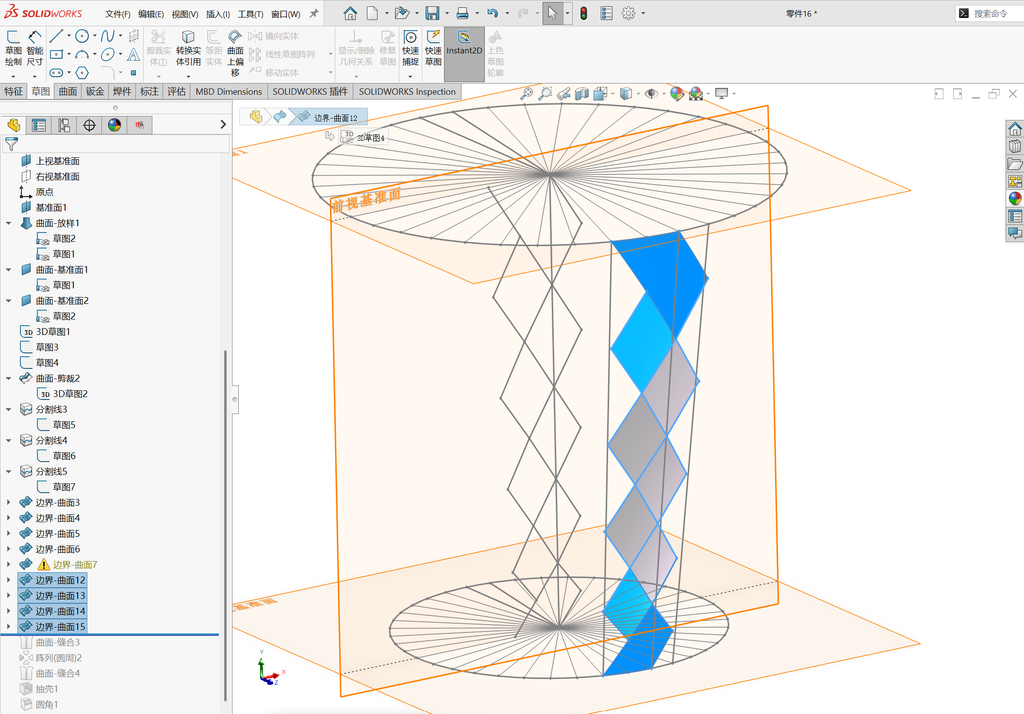

对图中的蓝色标注面执行边界曲面，选择4条边线。

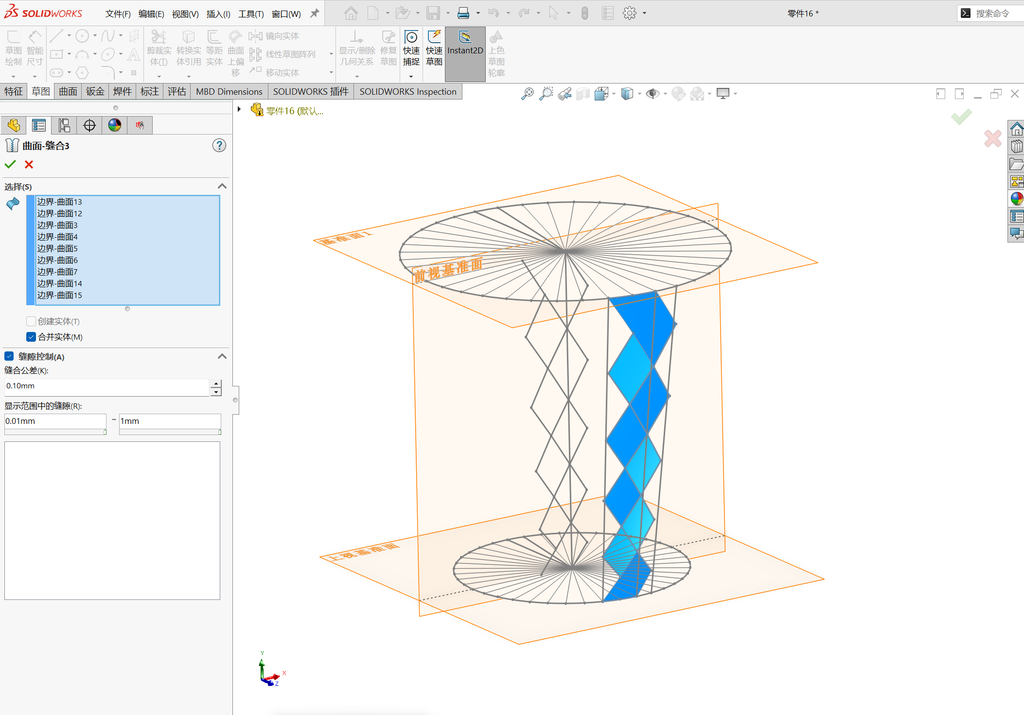

对图中的面进行缝合。

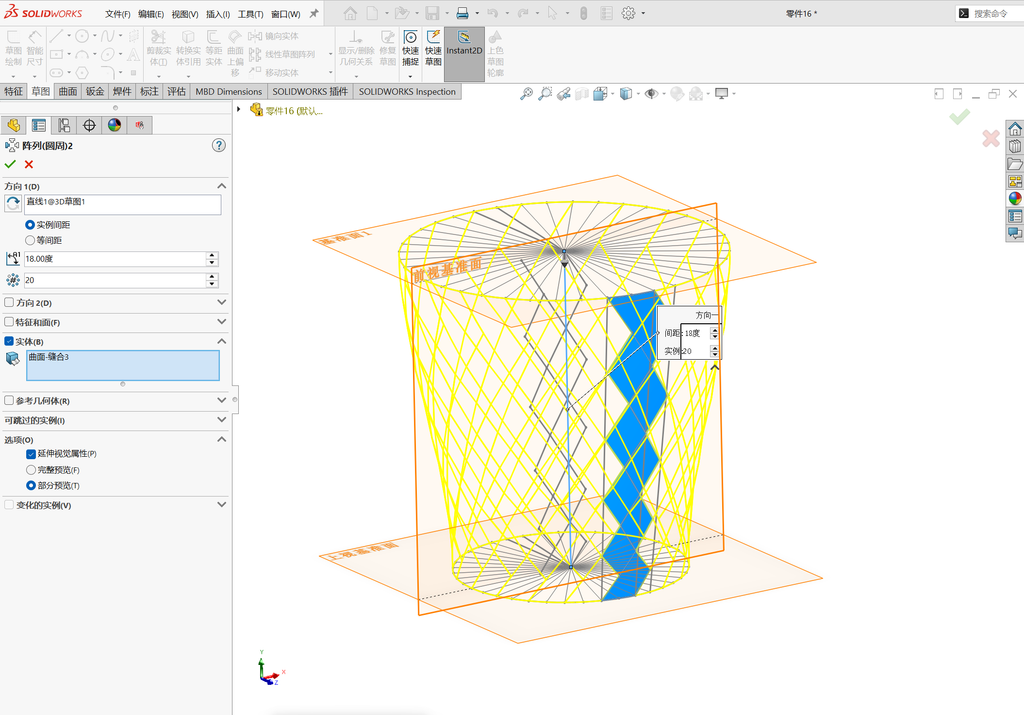

对刚刚缝合的面执行圆周阵列，度数为18°，数量为20。

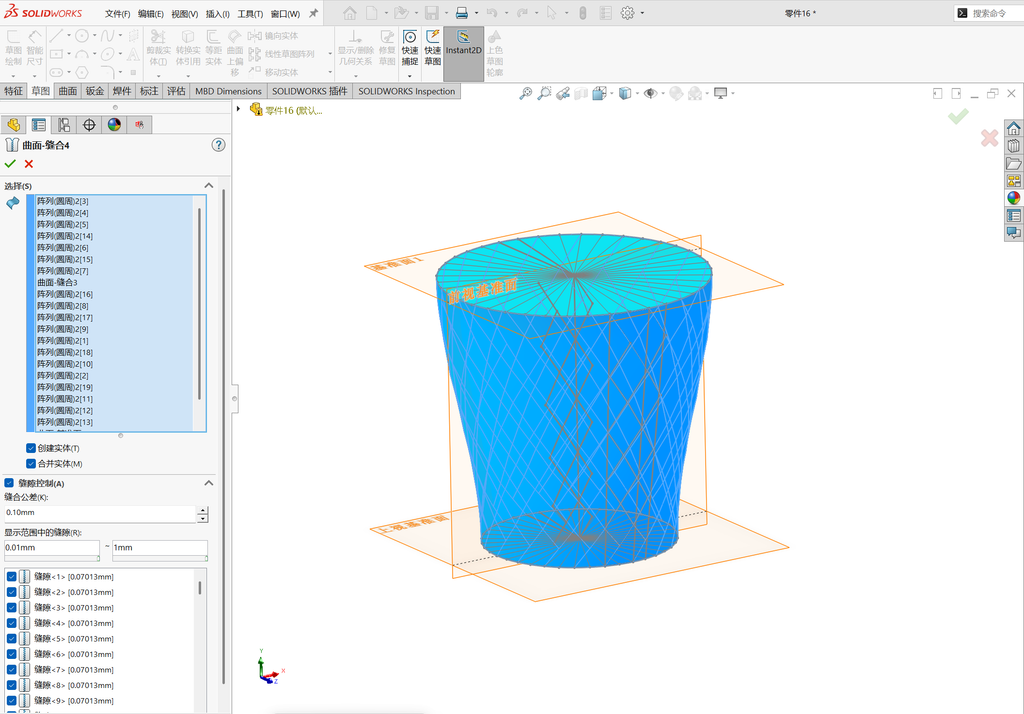

对图中曲面进行缝合，勾选创建实体，勾选合并实体。

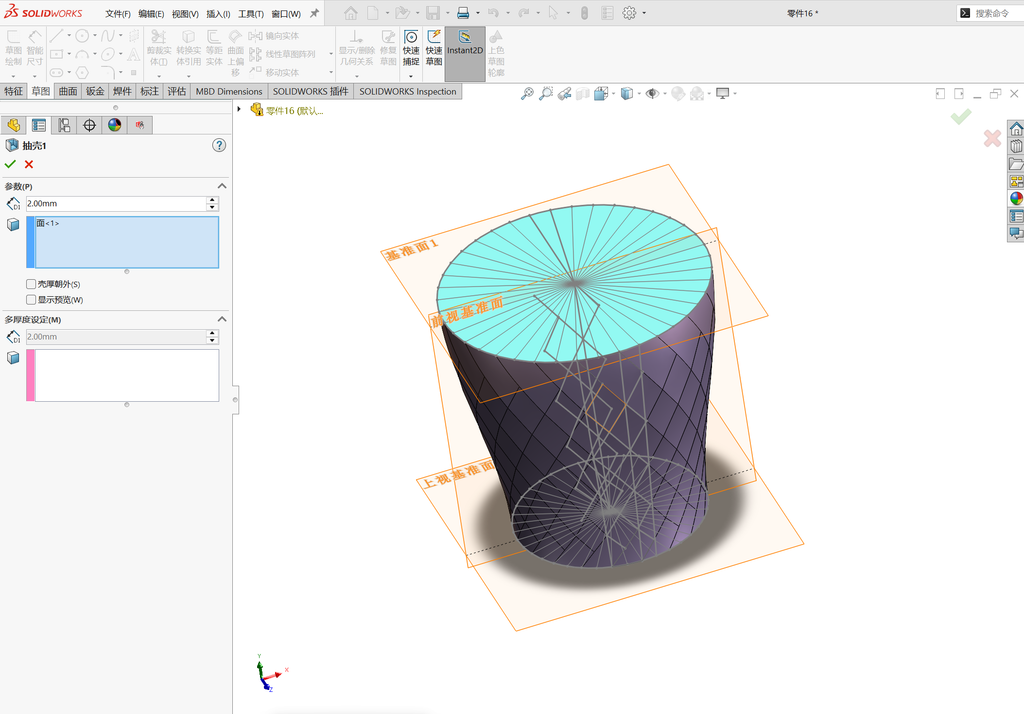

执行：抽壳，点击上边面，厚度设置为2mm。

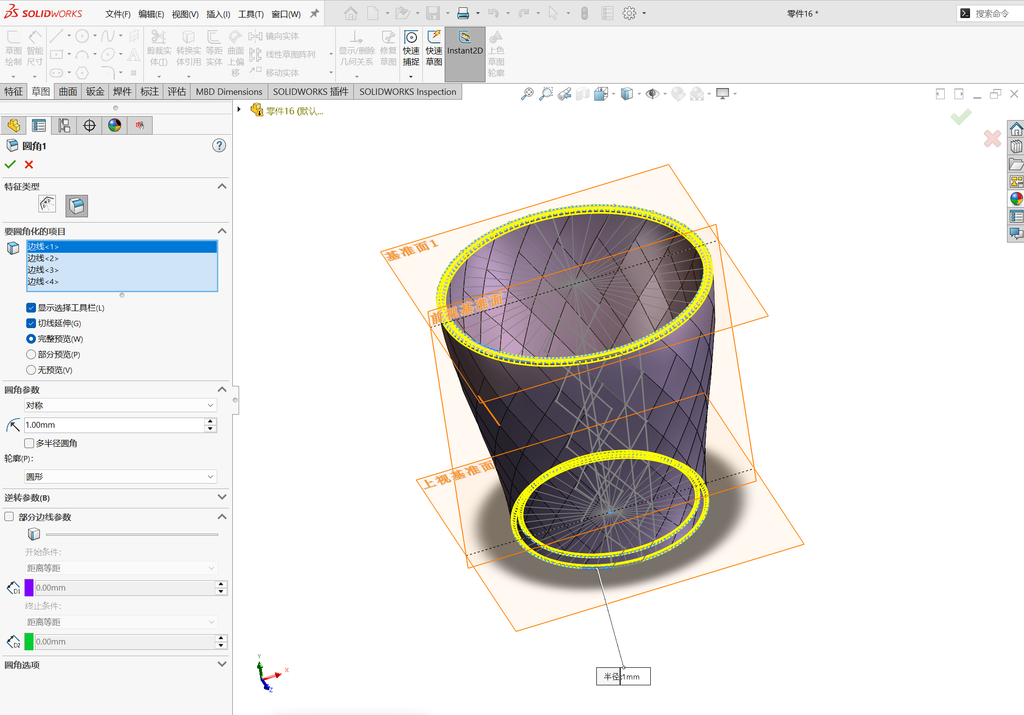

对边缘进行倒圆角处理，参数为1mm。
