修复草图

修复草图是 SOLIDWORKS 里一个很实用的诊断工具，能帮你找出草图里的错误，有些情况下还能直接修复。它主要针对几何形状层面的问题，解决逻辑和尺寸冲突则需要另一个叫 SketchXpert 的工具。

修复草图工具能做什么？

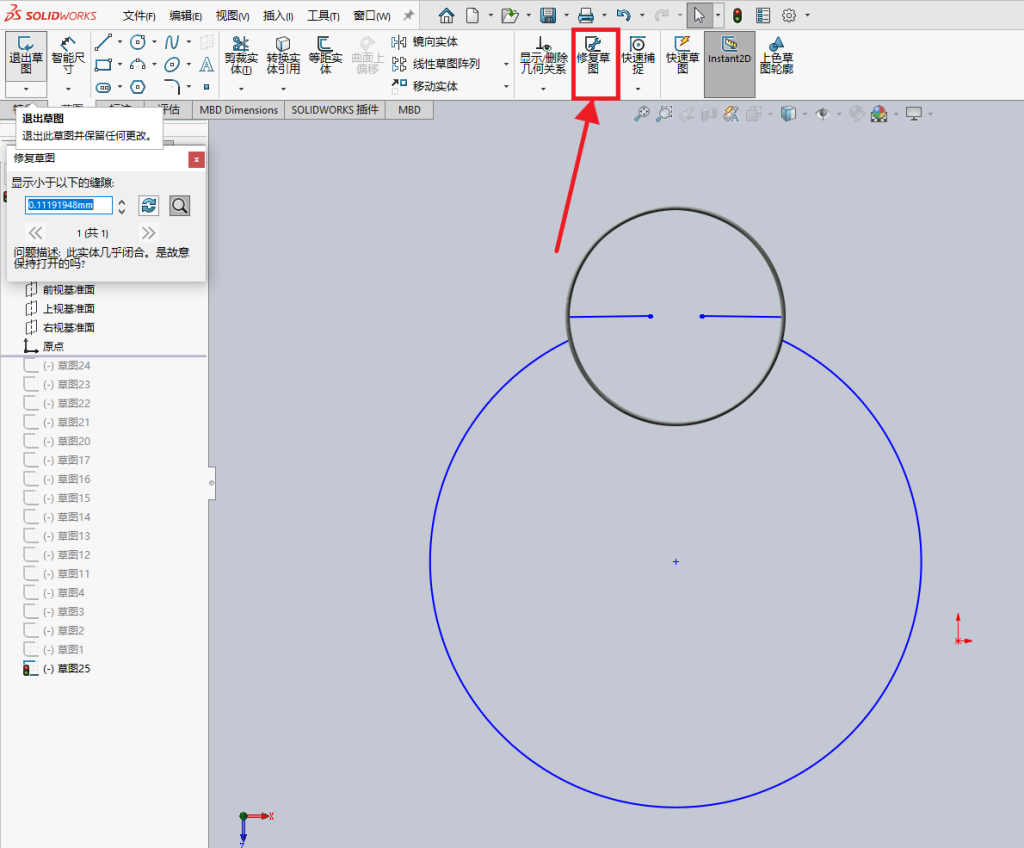

你可以通过 工具 > 草图工具 > 修复草图 来启动它。它主要擅长处理这两类问题：

• 自动修复：对于下面这些情况，它会直接帮你修正，不需要额外操作：
  • 小型草图实体：它会直接删除那些比系统设定的“最大间隙值”还要小的线段。
  • 重叠的草图和圆弧：会把完全重叠的线条或圆弧合并成一条。

• 高亮显示并提示：对于以下这些错误，它无法自动修复，但会高亮显示错误位置，并提供具体的错误说明，方便你手动修改：
  • 缝隙或重叠：如果草图中存在间隙或重叠，且大小小于“最大间隙值”的设定，它就会高亮出来。
  • 三线共点：如果有三条或更多条线共享了同一个端点，也会被标出来。

你可以通过对话框中的“显示小于此值的缝隙”来调整这个“最大间隙值”，数值越大，能被检测出来的缝隙或重叠也越多。

处理逻辑冲突的 SketchXpert

如果草图出现了过定义（比如尺寸标多了，或者约束关系互相打架）导致无法解出，就会用到 SketchXpert工具。

遇到这种情况时，通常会出现错误提示。你可以直接点击状态栏的“过定义”来打开 SketchXpert。它有两种处理模式：

• 诊断：让它自动生成一系列可能的“解法”。它会告诉你为了解决问题，需要删除哪些尺寸或几何关系，你可以在结果里切换预览，选择一个不影响设计意图的方案，然后点击“接受”。

• 手工修复：如果希望手动处理，它会列出所有冲突的尺寸和关系，你可以逐一查看并选择要保留或删除的项目。

常见错误状态的颜色提示

在 SOLIDWORKS 里，草图出现问题时会变色，理解这些颜色能帮你更快定位问题：

• 红色：代表无效几何体。比如某个尺寸标注导致了一条长度为0的线段，这种几何体本身是无法存在的。

• 黄色：代表无解的几何体。比如三角形的边长设定得不符合几何定理（两边之和大于第三边），导致这个草图在数学上无法成立。

你可以通过系统选项里的颜色设置来自定义这些提示色。
