2D草图-样条曲线

在 SOLIDWORKS 2D 草图中，”样条曲线”是绘制非规则、流畅曲线的核心工具。你可以把它想象成一条可以自由弯曲的”软线”，通过放置和调整若干个”型值点”，就能塑造出任意复杂的光滑形状。

样条曲线的核心价值在于其高度的自由度和可编辑性，这是直线、圆弧等规则曲线无法比拟的。

如何绘制 2D 样条曲线

操作流程很直观，就像在画布上”点”出一条路径：

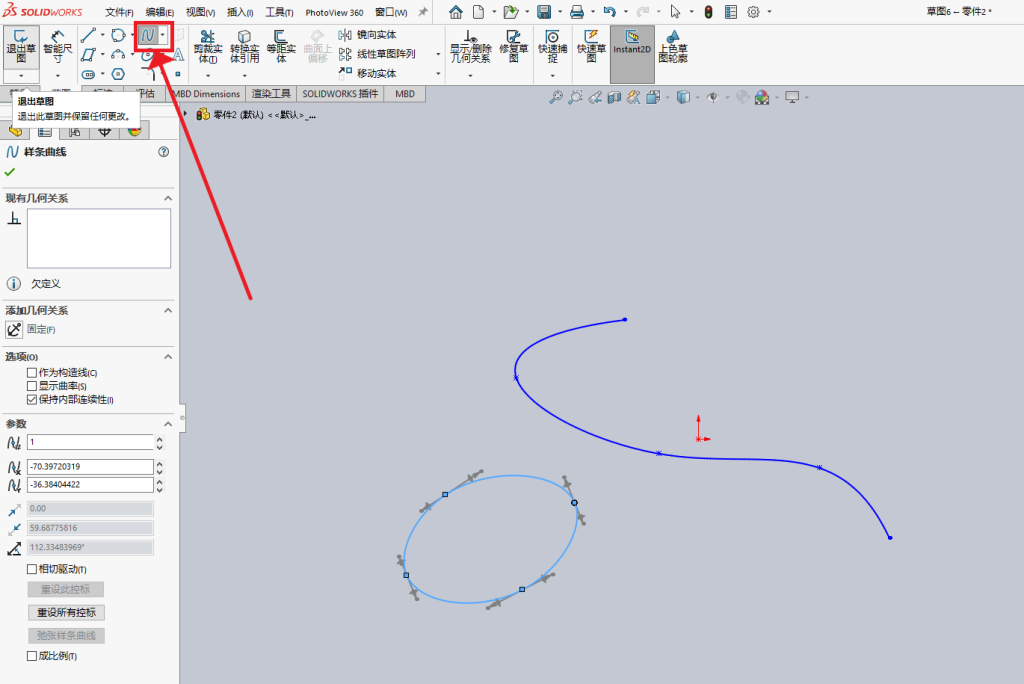

• 启动命令：在草图编辑状态下，点击”草图”工具栏上的”样条曲线“按钮。

• 放置点并拖出线段：在图形区域中单击以放置第一个点，然后移动鼠标并单击以放置第二个点，并拖出第二段线段。软件会在点与点之间生成平滑的过渡曲线。

• 依次放置型值点：为每个线段重复”单击-拖动”的操作，曲线会实时更新预览。

• 结束绘制：在放置完最后一个点后，双击鼠标，即可完成样条曲线的创建。

如何编辑与精细控制

绘制完成后，样条曲线提供了丰富的编辑手段，来精确塑造其形状。

• 拖拽型值点：直接拖拽曲线上的任意一个点，可以直观地改变曲线的整体走向。

• 调整控制手柄：选中曲线上的一个点，会显示出带有圆点和箭头的控制手柄。拖动这些手柄可以：
  • 控制相切方向和重量：分别调整曲线在该点的”倾斜角度”和”弯曲强度”。
  • 对称/非对称调节：按住 Alt 键拖动，可以对称地调整手柄，使曲线两侧弯曲更均匀。

• 控制多边形：点击样条曲线，有时会显示一个由虚线连接的控制多边形。直接拖动多边形的节点，可以改变曲线的形状，同时可以通过属性管理器精确控制节点的X、Y坐标。
• 弛张样条曲线：如果编辑后曲线变得不够平滑，可以在属性管理器中点击”弛张样条曲线” (Relax Spline)，软件会自动重新参数化，使形状更光顺。

🛠️ 进阶功能：从已有线条生成样条

除了手动绘制，你还可以将多条已有的草图线段（直线、圆弧等）转换成一条样条曲线，这在处理导入的DWG文件或简化复杂轮廓时非常有用。

• 套合样条曲线 (Fit Spline)：选择一组连续的草图实体，使用此工具可将它们拟合为一条单一样条曲线。你可以在属性管理器中调整公差来控制拟合精度，并选择是否保留原始几何体。

💡 “样式样条曲线”小提示

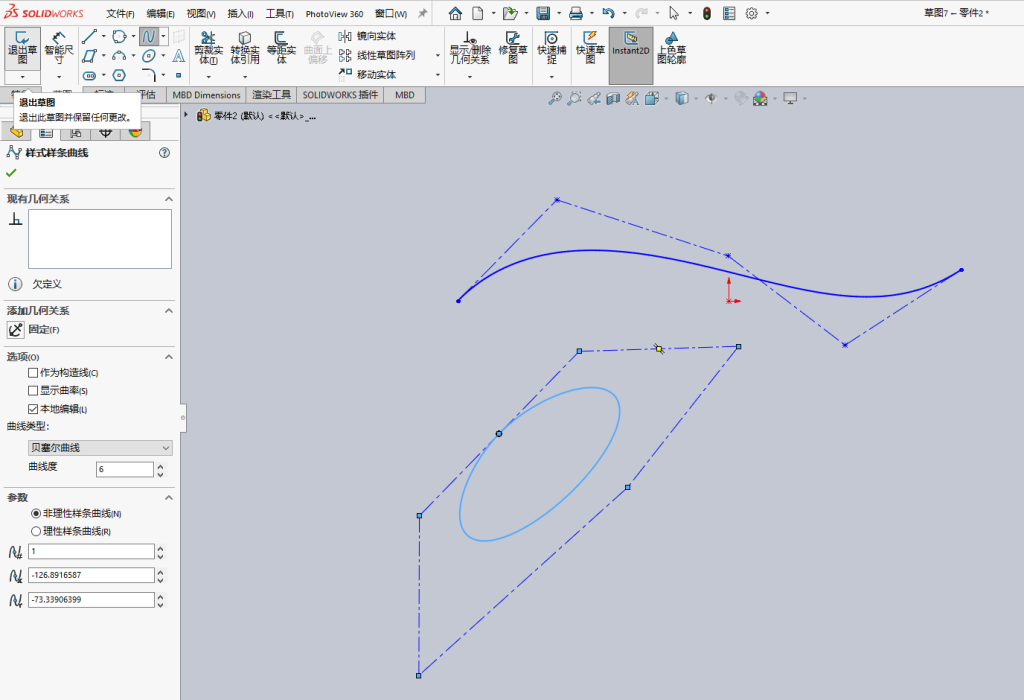

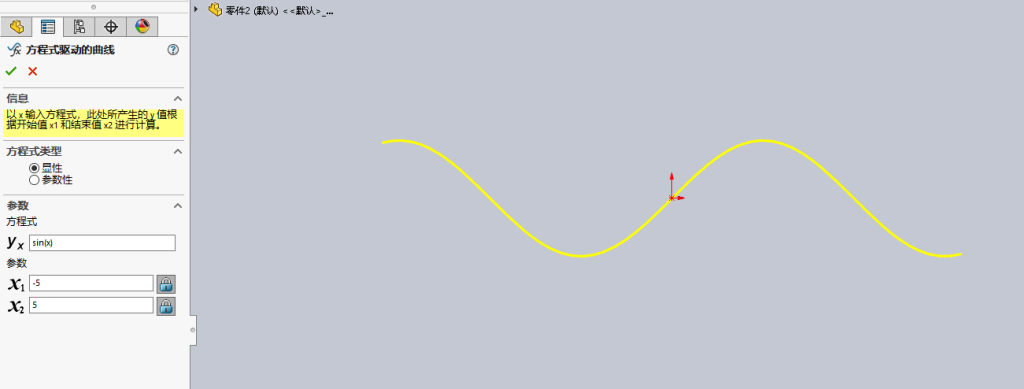

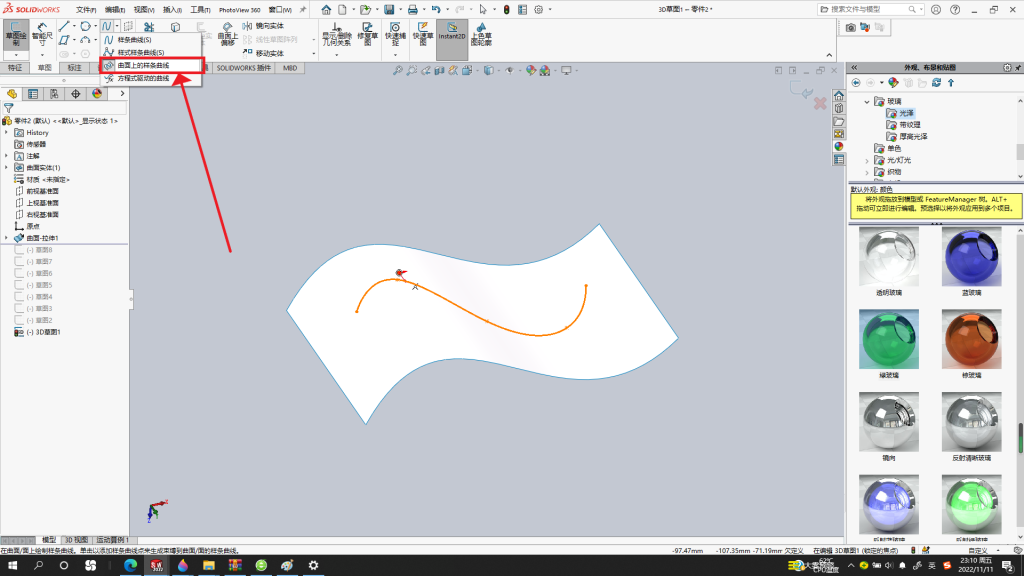

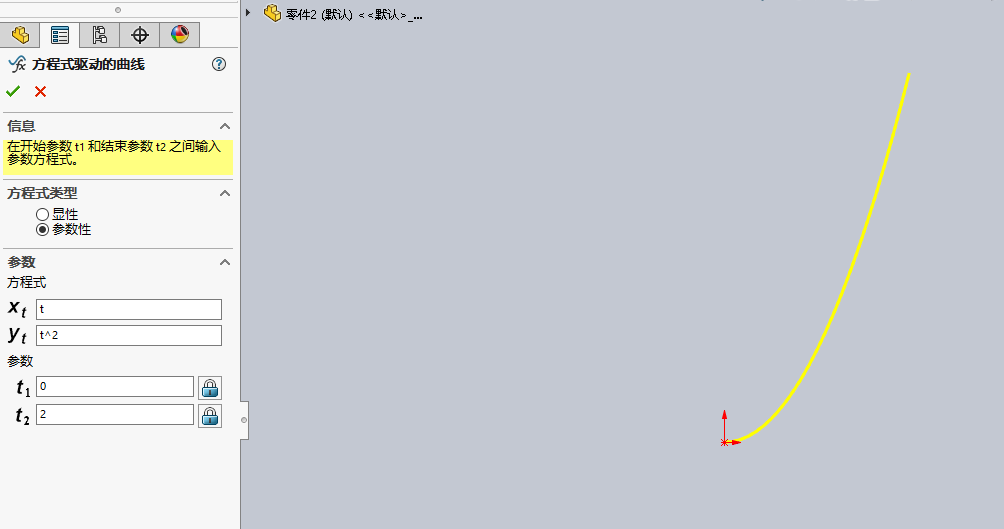

在样条曲线的下拉菜单中，还有一个”样式样条曲线” (Style Spline)。它与普通样条曲线的主要区别在于：

• 控制方式：普通样条曲线通过”型值点”（曲线穿过的点）控制；样式样条曲线通过控制多边形（不穿过曲线，通过”拉扯”控制形状）来控制，其逻辑与Adobe Illustrator等软件中的贝塞尔曲线类似。
• 适用场景：样式样条曲线通常能生成曲率更均匀的曲线，适合对曲面质量要求极高的场合，如高级工业设计。
