在 SOLIDWORKS 里，转折线（Jog Line） 是一个非常实用的草图工具。它的核心作用，就是把一条现有的直线草图，在你选中的位置“断开”，然后插入一个由两段弯折组成的矩形凸起或凹陷。
怎么用它？

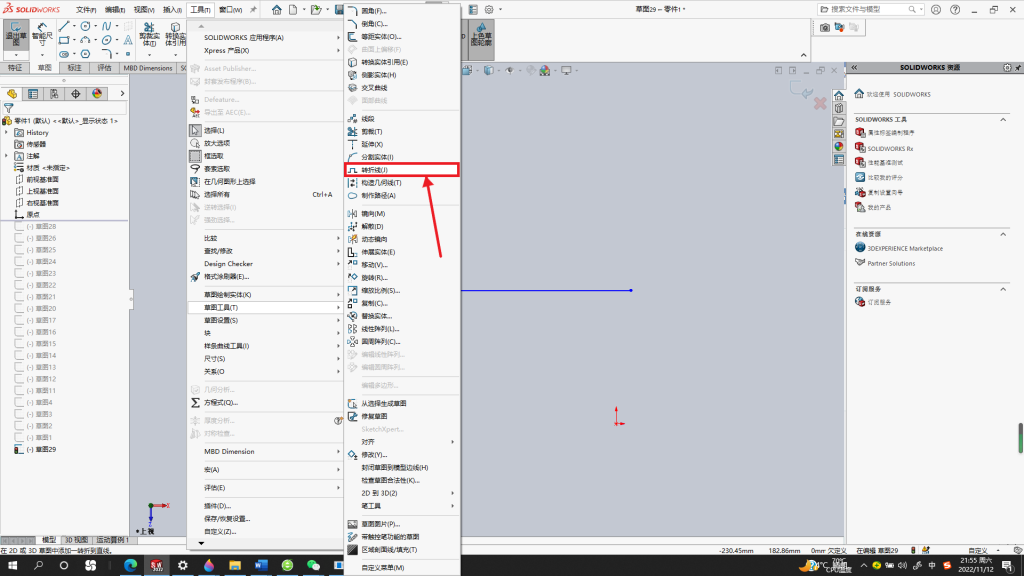

操作很简单，你可以在草图编辑状态下，通过菜单栏的 工具 > 草图工具 > 转折线 来启动这个命令。
- 选择起点：在草图中，单击一条直线上的任意位置（避开端点），作为转折的起始点。

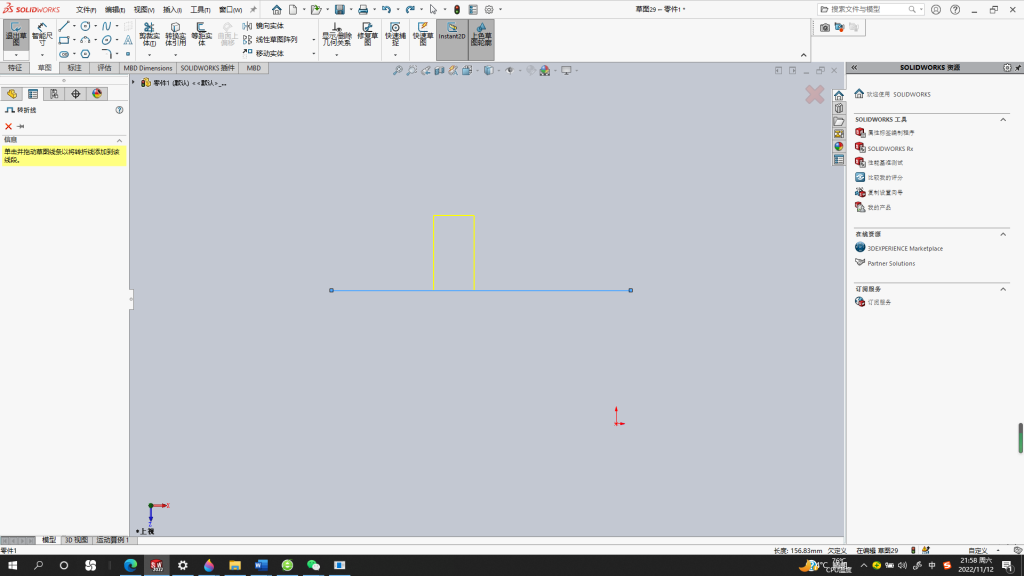

- 确定转折：移动鼠标预览转折的宽度和深度，然后再次单击，完成这个转折的创建。
- 连续创建：完成一个转折后，命令不会结束，你可以继续在同一条直线或其他直线上添加新的转折。
小贴士：在 3D 草图 中使用时，你可以在预览阶段按键盘上的 Tab 键，来切换转折所在的基准面，非常灵活。
核心用途：一键生成矩形槽口
它最经典的用法，是帮你快速绘制出一个矩形的槽口（开口）或一个凸台（封闭的矩形突起）。
- 画槽口：在一条直线上做出转折后，软件会自动剪裁掉原来那段被“折”出去的线段，相当于瞬间完成了矩形凹槽的轮廓。
- 画凸台：完成转折后，原本的直线就多了两段平行线和一个底边，只需要用直线把两端封闭起来，一个矩形凸台就画好了。
另外，在“爆炸视图”的路线草图等场景中，也可以用这个工具来绘制带转弯的路径，让线条绕过零部件。
需要注意的关键点
- 作用对象：这个工具只能用于直线，不能用于圆弧或样条曲线。
- 基本限制：转折形成的弯折，自动保持与原始直线平行或垂直，不能做成斜的。
- 结束点限制：转折的结束点不能超过原始直线的端点，也就是不能把线“拉长”或“缩短”超过它本来的长度。
区分“钣金转折”
另外，在查阅资料时需要留意一个重要的区别：在 SOLIDWORKS 的钣金（Sheet Metal）模块中，也有一个叫“转折（Jog）”的特征。
- 草图转折线：就是上面讲的，在草图里修改线条形状的工具。
- 钣金转折：这是一个3D特征，它基于一条草图直线，在钣金零件上生成一个带有两个折弯的“Z”字形或“U”形结构。
这两个功能在软件里是独立的，使用时注意区分就好。
