草图工具 – 分割实体

“分割实体”是SOLIDWORKS草图中的一项基础编辑功能，它的核心作用是在草图环境中将一个完整的草图图元在指定位置断开，使其变成两个独立的图元。

如何使用“分割实体”

操作非常直接，主要分两步：

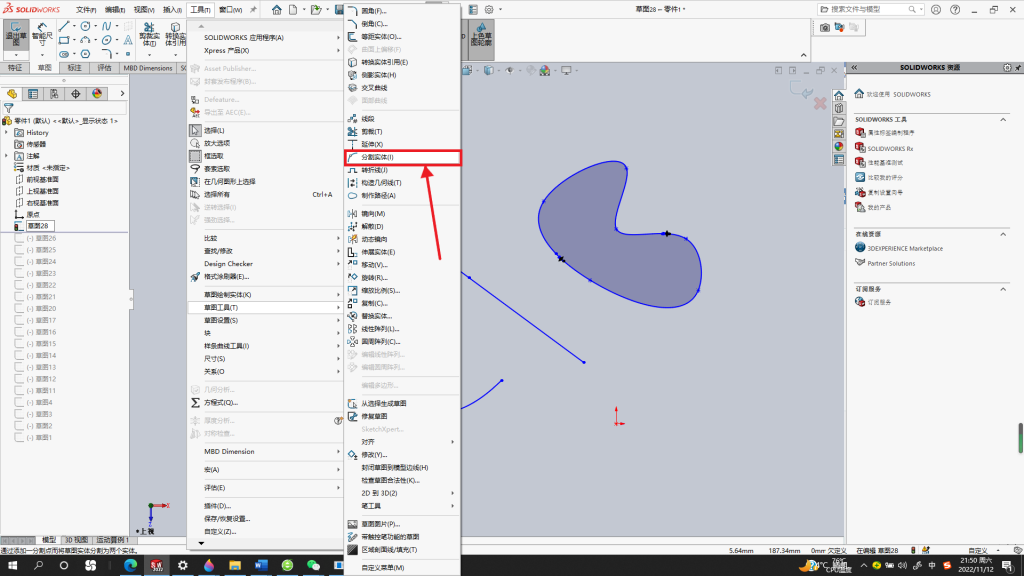

• 启动命令：在打开的草图中，点击“草图”工具栏上的“分割实体”按钮。

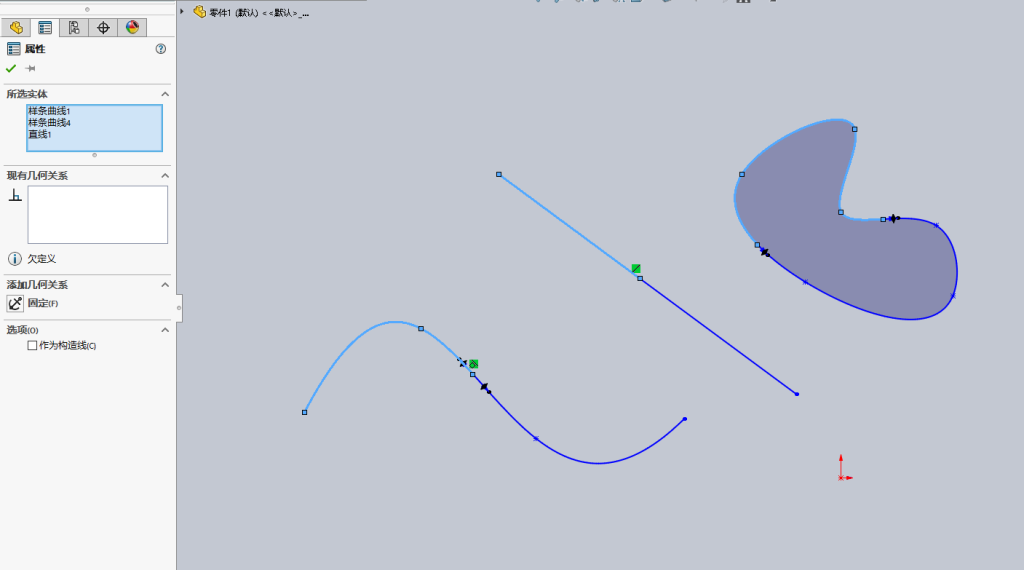

• 点击分割：鼠标指针会改变形状，此时在你想分割的草图图元（如直线、圆弧等）上的目标位置单击即可。

命令执行后，该图元就会在点击点处一分为二，并在分割点位置自动生成一个分割点。

关键功能与使用场景

• 分割与合并：该命令不仅可以将图元一分为二，也能反其道而行之。当你想把两个被分割开的图元重新合并成一个时，只需要选中它们之间的分割点，然后按 Delete 键即可。

• 特殊图元处理：要分割一个封闭的图元，比如圆、完整椭圆或封闭样条曲线，需要用到两个分割点才能将其断开。

• 后续操作：创建的分割点可以被标注尺寸，这为精确控制草图提供了便利。在某些高级应用（如线路设计）中，还可以在分割点处插入零件。

区分同名命令

在查阅资料或使用软件时，需要注意区分“分割实体”这个草图中的草图工具与另一项位于“特征”工具栏中的“分割”命令。

• 分割实体（草图工具）：作用对象是2D草图图元，用于修改草图本身的结构。

• 分割（特征命令）：作用对象是3D模型中的实体，用于将一个实体零件切分成多个实体，可进一步保存为独立的零件文件。
