在SOLIDWORKS中，矩形是草图绘制中最基础、最常用的图形之一。它本质上是由四条首尾相连的直线段围成的封闭轮廓，软件提供了几种不同的绘制方式，以适应不同的设计需求。
四种主要的矩形绘制工具

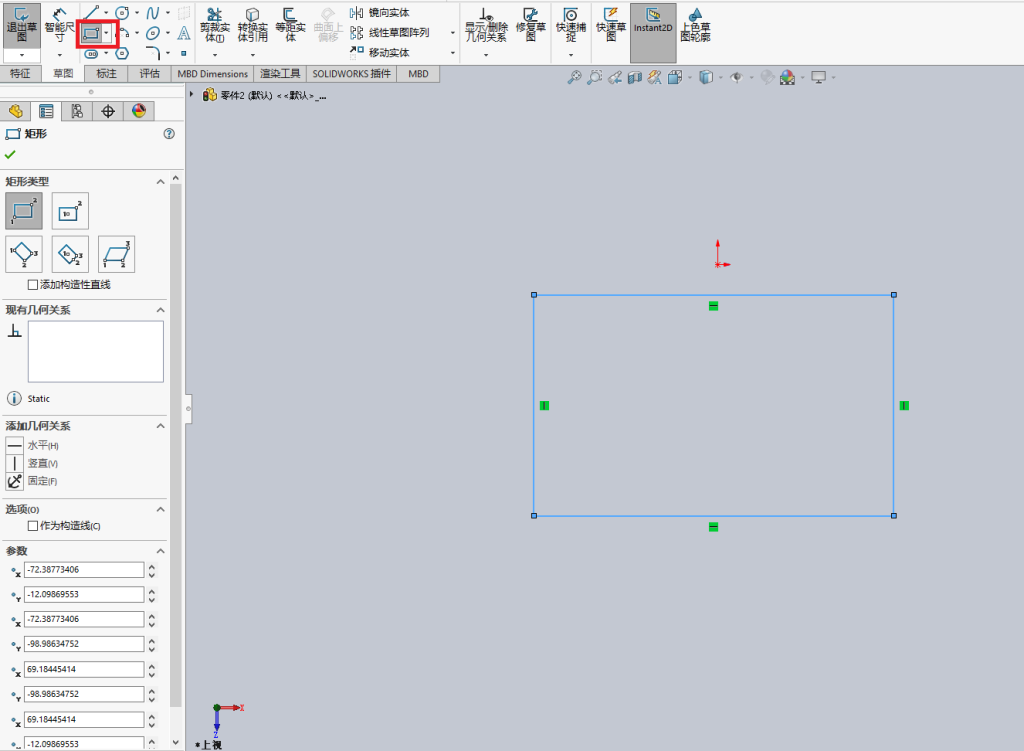

在草图绘制状态下，可以通过“草图”工具栏上的“矩形”下拉菜单或 工具 > 草图实体 > 矩形 来访问以下类型：

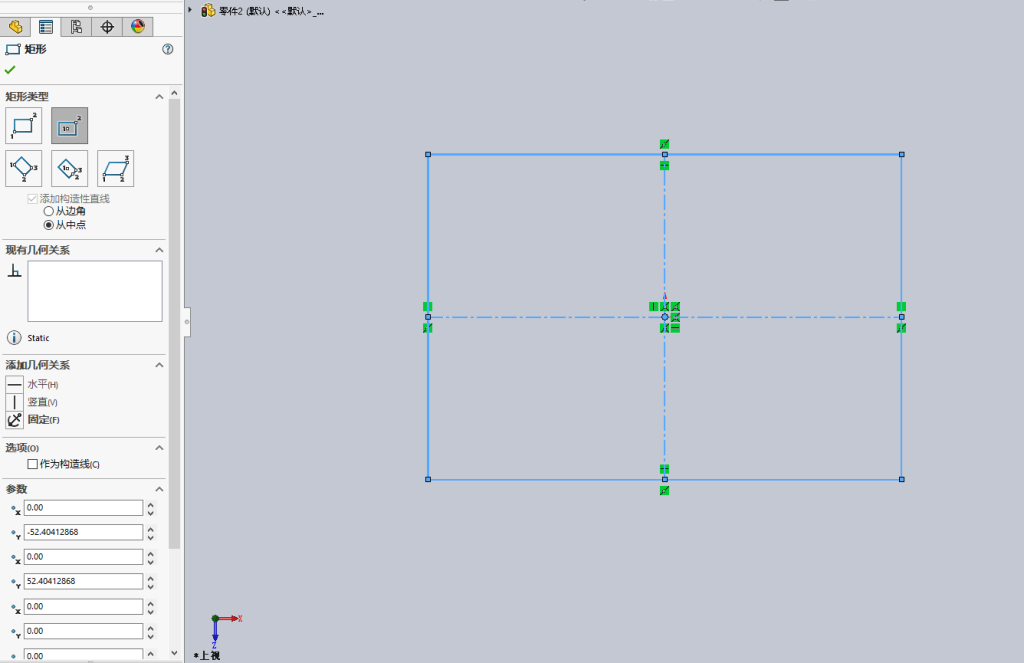

- 中心矩形：通过点击确定中心点，然后向外拖动确定一个角点来创建。这种方式最常用于绘制中心对称的零件轮廓，比如法兰盘或底座，这样添加中心线或后续阵列时会很方便。

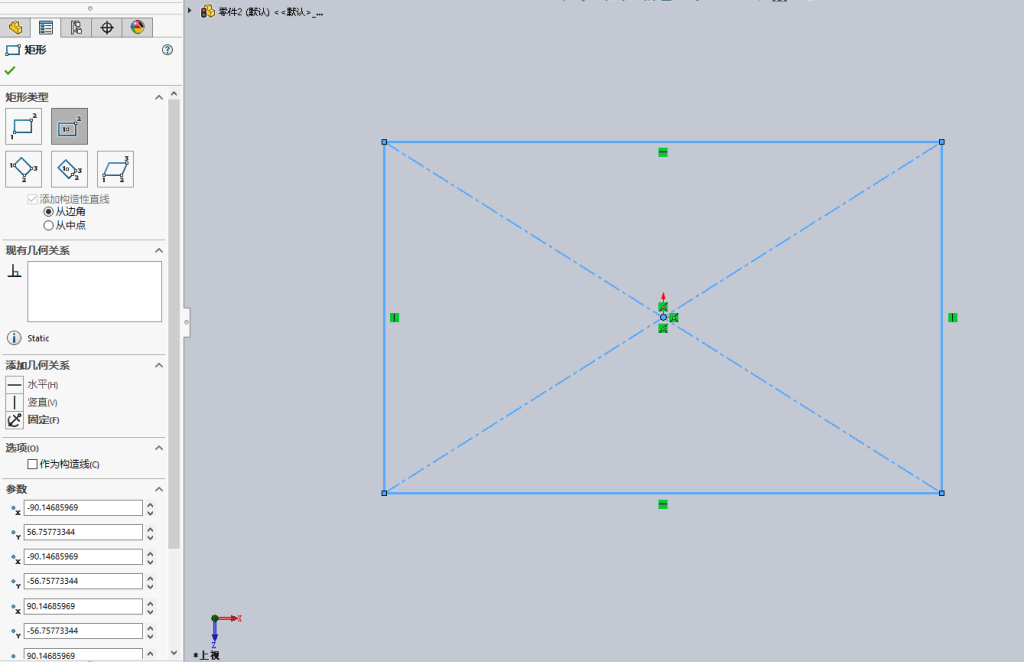

- 边角矩形：通过点击确定一个角点，然后拖动确定对角来创建。这是最通用、最符合直觉的方式，适合大多数常规矩形特征的绘制。

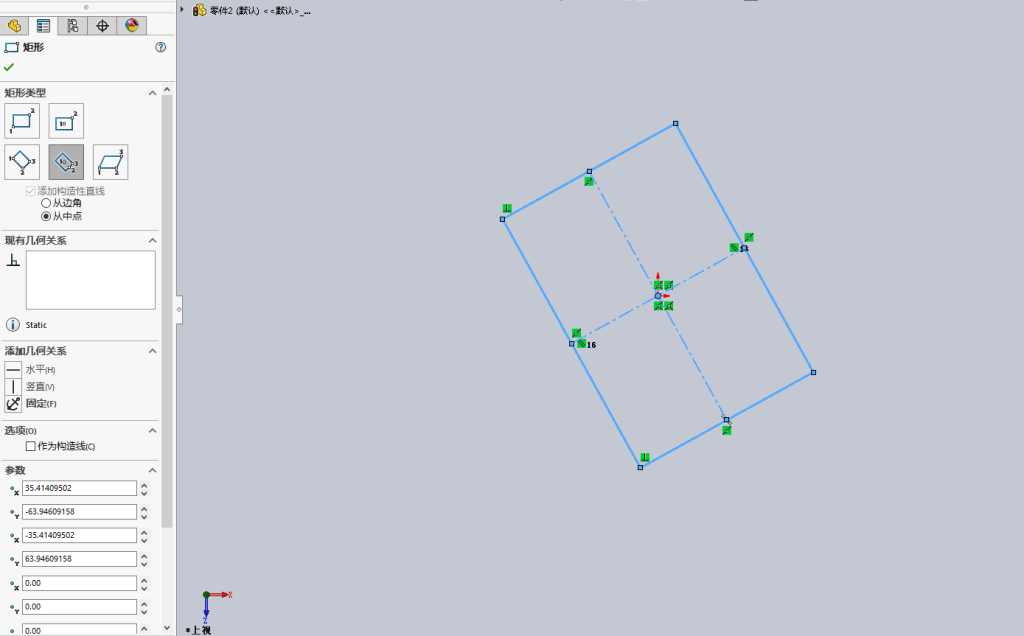

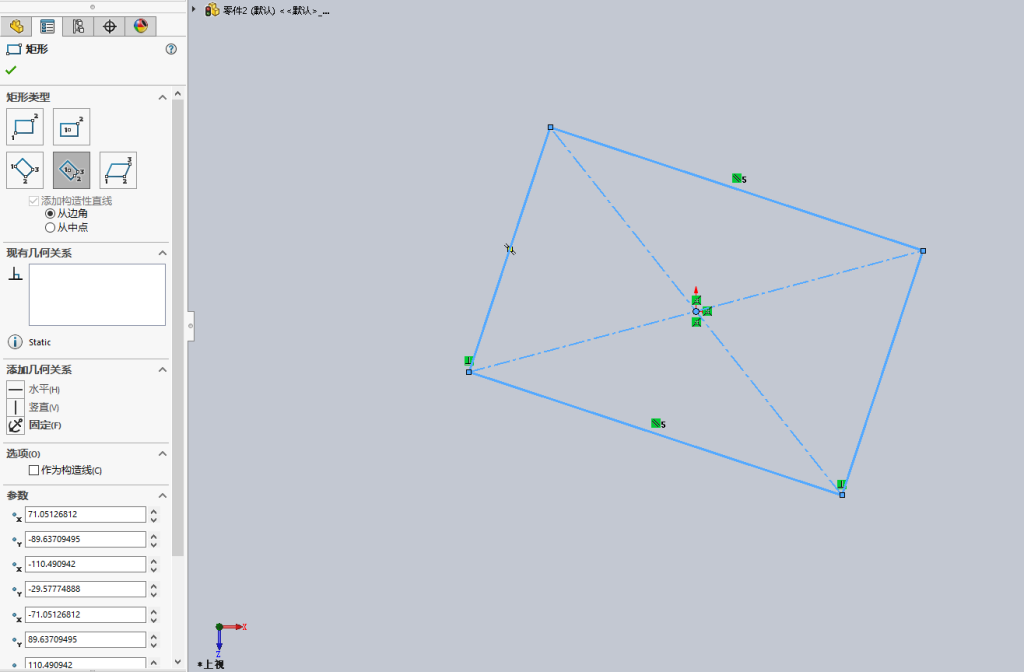

- 3点中心矩形：先确定一条边的两个端点，然后通过拖动确定矩形的宽度来创建。适合绘制与现有几何体成一定角度（非水平/垂直）的矩形，例如倾斜的安装座。

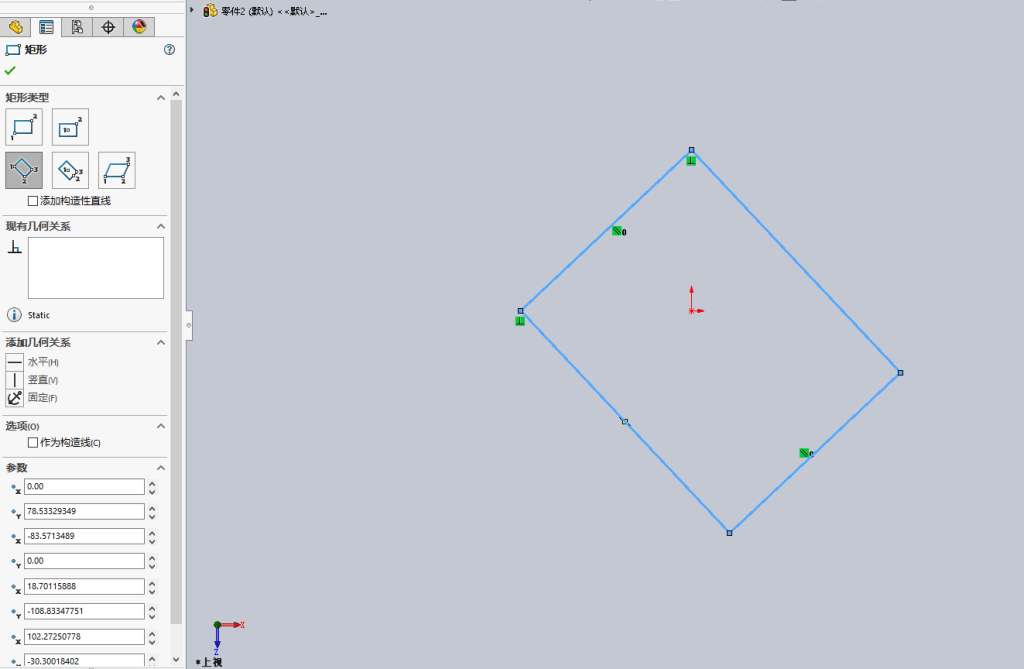

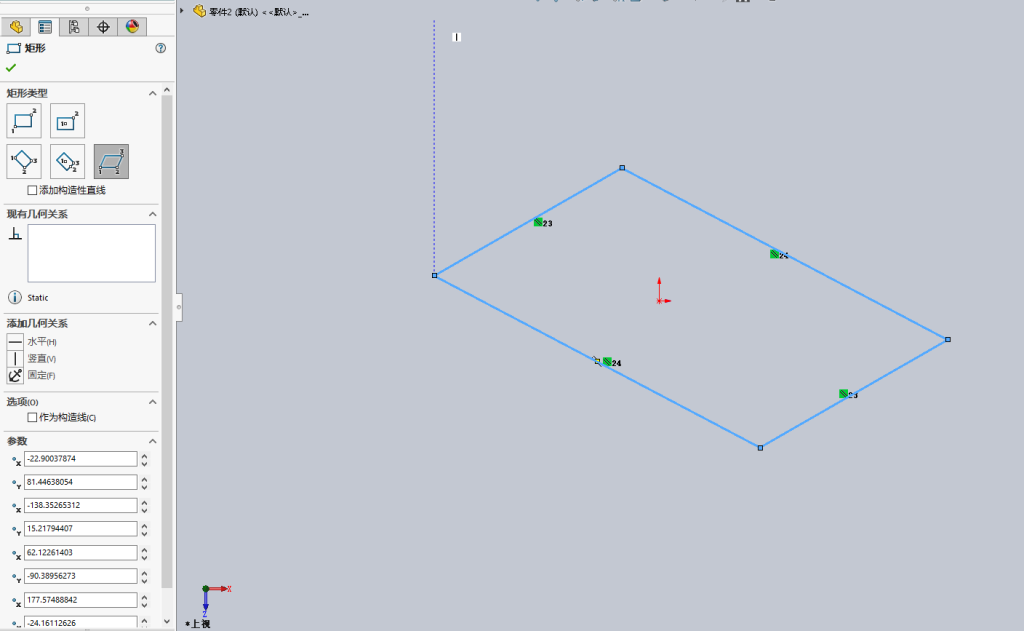

- 3点边角矩形：先确定一条边的起点和终点，然后拖动确定高度来绘制。与3点中心矩形类似，但起点位于边角，常用于需要以特定边为基准的布局。
绘制技巧与编辑
- 基本操作：启动命令后，在绘图区依次点击即可完成矩形的定义。在绘制过程中，可以配合Tab键循环切换矩形的方向。
- 对齐与捕捉：默认情况下，矩形边与默认的水平和竖直方向对齐。如果你希望矩形边与特定几何体（如模型边线）对齐，可以在绘制起点之前，将鼠标悬停在目标几何体上，右键选择“作为构造线”或使用“平行”等几何关系进行约束。
- 添加圆角：矩形绘制完成后，可以使用“草图圆角”工具（“草图”工具栏上）快速为四个角添加相同的圆角，并在弹出的“草图圆角”对话框中勾选“标注每个圆角的尺寸”以精确控制。
- 编辑尺寸：绘制完成后，可以直接双击矩形的尺寸线修改数值。在修改第一个尺寸时，矩形会按比例自动调整，保证整体形状不变。
常见问题
- 修改尺寸时图形变形：这通常是因为矩形的几何关系或固定约束设置不当。确保矩形的边有“水平”或“竖直”的几何关系，或者用“固定”约束限制住关键点。
- 无法绘制非正交的矩形：确认使用了正确的工具（3点中心矩形或3点边角矩形），而不是默认的边角或中心矩形。
